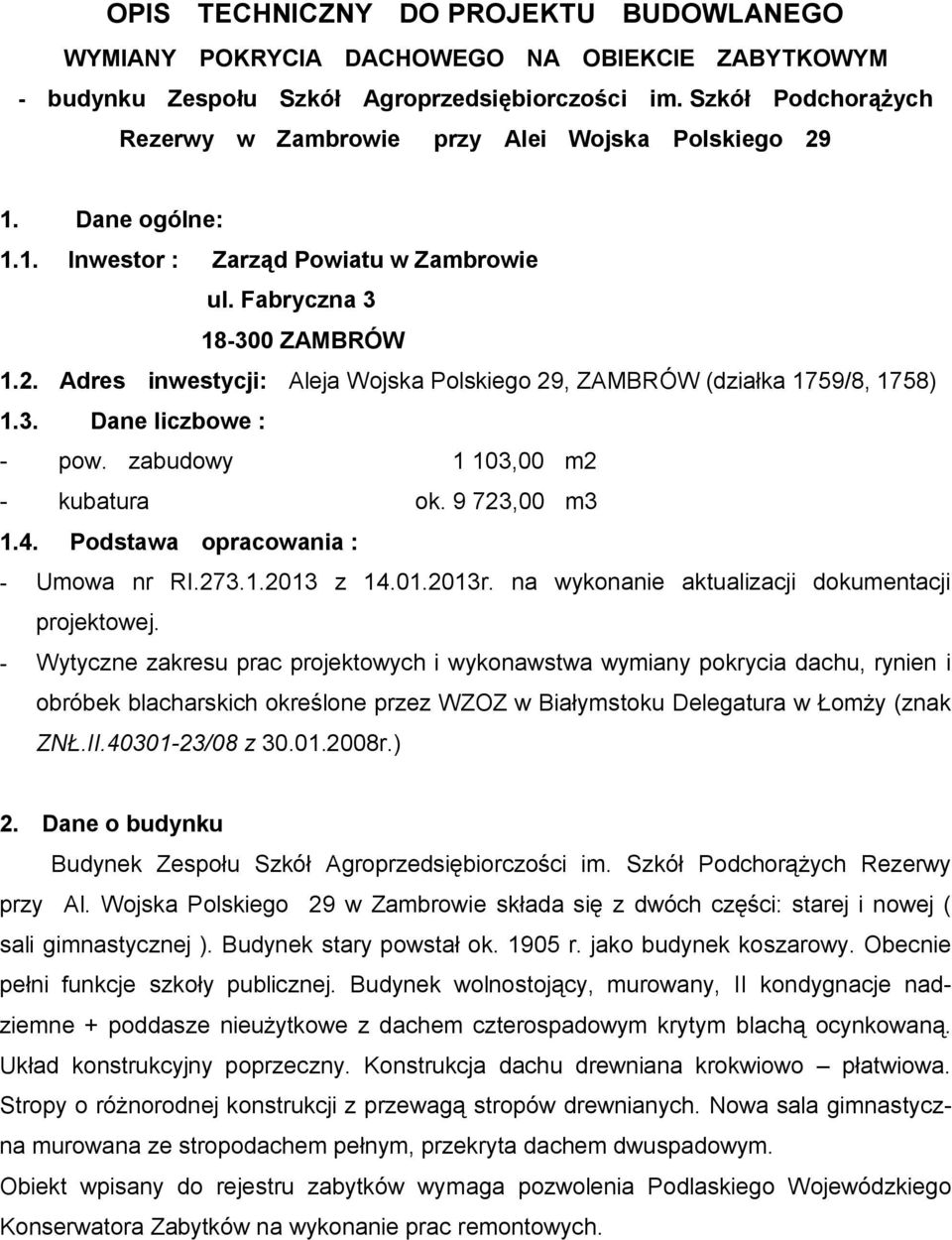

1 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO WYMIANY POKRYCIA DACHOWEGO NA OBIEKCIE ZABYTKOWYM - budynku Zespołu Szkół Agroprzedsiębiorczości im. Szkół Podchorążych Rezerwy w Zambrowie przy Alei Wojska Polskiego Dane ogólne: 1.1. Inwestor : Zarząd Powiatu w Zambrowie ul. Fabryczna ZAMBRÓW 1.2. Adres inwestycji: Aleja Wojska Polskiego 29, ZAMBRÓW (działka 1759/8, 1758) 1.3. Dane liczbowe : - pow. zabudowy 1 103,00 m2 - kubatura ok ,00 m Podstawa opracowania : - Umowa nr RI z r. na wykonanie aktualizacji dokumentacji projektowej. - Wytyczne zakresu prac projektowych i wykonawstwa wymiany pokrycia dachu, rynien i obróbek blacharskich określone przez WZOZ w Białymstoku Delegatura w Łomży (znak ZNŁ.II /08 z r.) 2. Dane o budynku Budynek Zespołu Szkół Agroprzedsiębiorczości im. Szkół Podchorążych Rezerwy przy Al. Wojska Polskiego 29 w Zambrowie składa się z dwóch części: starej i nowej ( sali gimnastycznej ). Budynek stary powstał ok r. jako budynek koszarowy. Obecnie pełni funkcje szkoły publicznej. Budynek wolnostojący, murowany, II kondygnacje nadziemne + poddasze nieużytkowe z dachem czterospadowym krytym blachą ocynkowaną. Układ konstrukcyjny poprzeczny. Konstrukcja dachu drewniana krokwiowo płatwiowa. Stropy o różnorodnej konstrukcji z przewagą stropów drewnianych. Nowa sala gimnastyczna murowana ze stropodachem pełnym, przekryta dachem dwuspadowym. Obiekt wpisany do rejestru zabytków wymaga pozwolenia Podlaskiego Wojewódzkiego Konserwatora Zabytków na wykonanie prac remontowych.

3. Dane liczbowe : - pow. zabudowy 1 103,00 m2 - kubatura ok. 9 723,00 m3 1.4. Podstawa opracowania : - Umowa nr RI.273.1.2013 z 14.01.2013r. na wykonanie aktualizacji dokumentacji projektowej.

2 3. Określenie przedmiotu i zakres realizacji Zakres realizacji prac budowlanych na budynku Zespołu Szkół Agroprzedsiębiorczości został podzielony na dwie części (część A budynek wpisany do rejestru zabytków i część B sala gimnastyczna) i obejmuje: CZĘŚĆ A budynek wpisany do rejestru zabytków : - demontaż starego pokrycia dachowego, - wymiana istniejących łat i deskowania w przypadku stwierdzenia złego stanu technicznego (ok. 50 %) oraz elementów konstrukcyjnych więźby (ok. 20 %). Należy zastosować takie same przekroje elementów nowych, - zabezpieczenie elementów konstrukcji dachowej środkami ogniochronnymi, od gnicia, zagrzybień i przed szkodnikami (np. KROMOS B 796). W przypadku stwierdzenia w trakcie prac rozbiórkowych pokrycia dachowego, zagrzybienia lub zniszczeni elementów konstrukcji więźby dachowej w/w elementy należy wymienić na nowe. - rozbiórka czap kominowych i wykonanie nowych, betonowych z dodatkiem hydrobetonu, - wykonanie izolacji - montaż folii dachowej wstępnego krycia, - montaż kontrłat ( 63x63 mm ) element projektowany, - montaż pokrycia dachowego z blachy gładkiej gr. 0,55 mm, ocynkowanej, powlekanej w kolorze grafit ciemnoszary, łączonej w tradycyjny sposób na tzw. rąbek stojący. - montaż wyłazu dachowego, typowego, przeszklonego (86 x 86 cm), - wyprofilowanie i montaż obróbek blacharskich - z blachy ocynkowanej, powlekanej gr. 0,55 mm w kolorze grafit ciemnoszary, - wykonanie nowych obróbek blacharskich z blachy ocynkowanej, powlekanej gr. 0,55 mm w kolorze grafit ciemnoszary, okien świetlików dachowych. Świetliki okienne istniejące stalowe, uchylne w drewnianej ościeżnicy. Okienka należy oczyścić i pomalować farbą zabezpieczającą przed rdzą. - montaż wywiewek wentylacyjnych, dachowych z blachy ocynkowanej, powlekanej w kolorze grafit ciemnoszary. - demontaż rynien i rur spustowych, - montaż rynien i rur spustowych z blachy ocynkowanej, powlekanej w kolorze grafit ciemnoszary. System orynnowania leżący, rynny średnicy 150 mm. Rury spustowe średnicy 125 mm.

stwierdzenia złego stanu technicznego (ok. 50 %) oraz elementów konstrukcyjnych więźby (ok. 20 %).

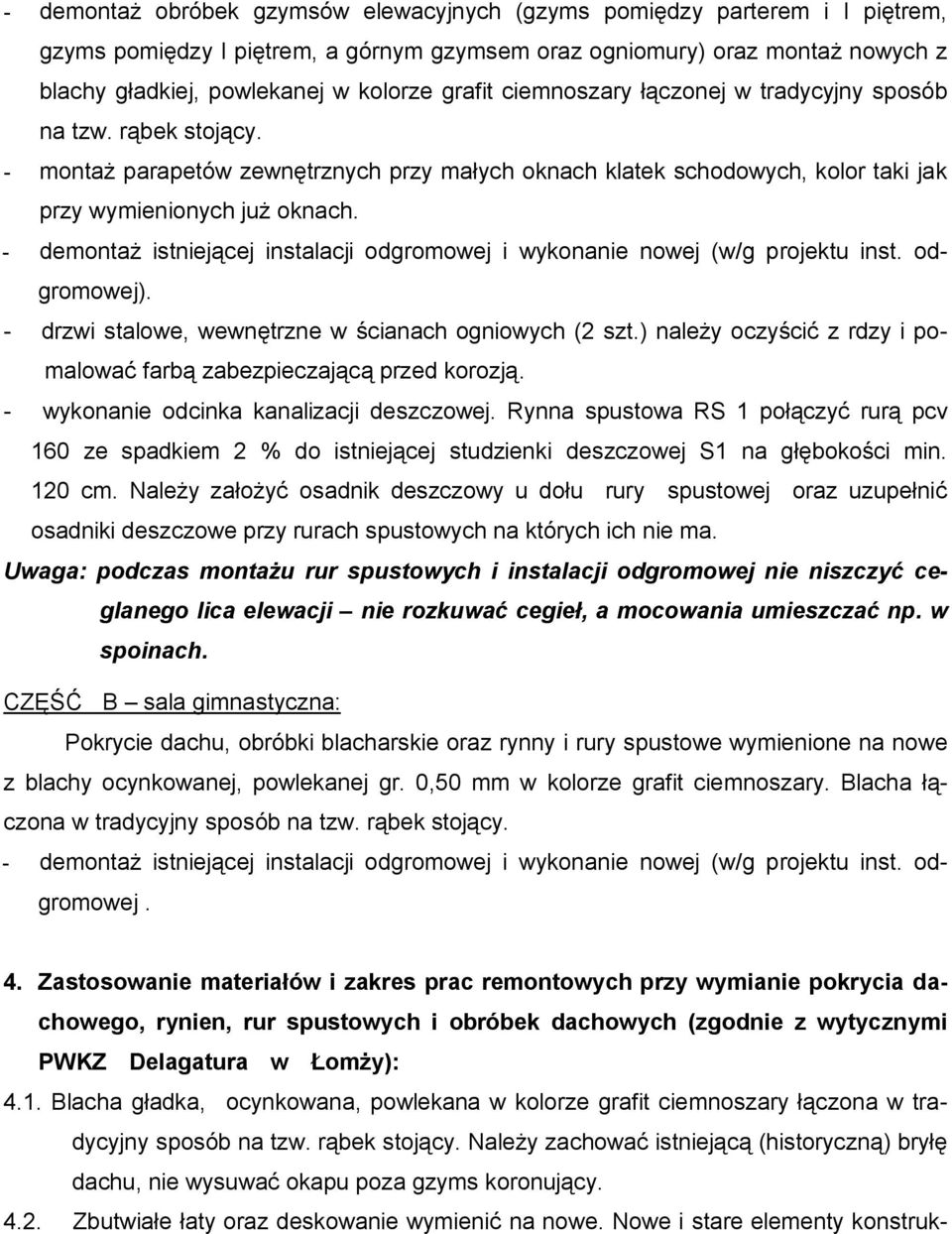

3 - demontaż obróbek gzymsów elewacyjnych (gzyms pomiędzy parterem i I piętrem, gzyms pomiędzy I piętrem, a górnym gzymsem oraz ogniomury) oraz montaż nowych z blachy gładkiej, powlekanej w kolorze grafit ciemnoszary łączonej w tradycyjny sposób na tzw. rąbek stojący. - montaż parapetów zewnętrznych przy małych oknach klatek schodowych, kolor taki jak przy wymienionych już oknach. - demontaż istniejącej instalacji odgromowej i wykonanie nowej (w/g projektu inst. odgromowej). - drzwi stalowe, wewnętrzne w ścianach ogniowych (2 szt.) należy oczyścić z rdzy i pomalować farbą zabezpieczającą przed korozją. - wykonanie odcinka kanalizacji deszczowej. Rynna spustowa RS 1 połączyć rurą pcv 160 ze spadkiem 2 % do istniejącej studzienki deszczowej S1 na głębokości min. 120 cm. Należy założyć osadnik deszczowy u dołu rury spustowej oraz uzupełnić osadniki deszczowe przy rurach spustowych na których ich nie ma. Uwaga: podczas montażu rur spustowych i instalacji odgromowej nie niszczyć ceglanego lica elewacji nie rozkuwać cegieł, a mocowania umieszczać np. w spoinach. CZĘŚĆ B sala gimnastyczna: Pokrycie dachu, obróbki blacharskie oraz rynny i rury spustowe wymienione na nowe z blachy ocynkowanej, powlekanej gr. 0,50 mm w kolorze grafit ciemnoszary. Blacha łączona w tradycyjny sposób na tzw. rąbek stojący. - demontaż istniejącej instalacji odgromowej i wykonanie nowej (w/g projektu inst. odgromowej. 4. Zastosowanie materiałów i zakres prac remontowych przy wymianie pokrycia dachowego, rynien, rur spustowych i obróbek dachowych (zgodnie z wytycznymi PWKZ Delagatura w Łomży): 4.1. Blacha gładka, ocynkowana, powlekana w kolorze grafit ciemnoszary łączona w tradycyjny sposób na tzw. rąbek stojący. Należy zachować istniejącą (historyczną) bryłę dachu, nie wysuwać okapu poza gzyms koronujący Zbutwiałe łaty oraz deskowanie wymienić na nowe. Nowe i stare elementy konstruk-

- demontaż istniejącej instalacji odgromowej i wykonanie nowej (w/g projektu inst. odgromowej). - drzwi stalowe, wewnętrzne w ścianach ogniowych (2 szt.

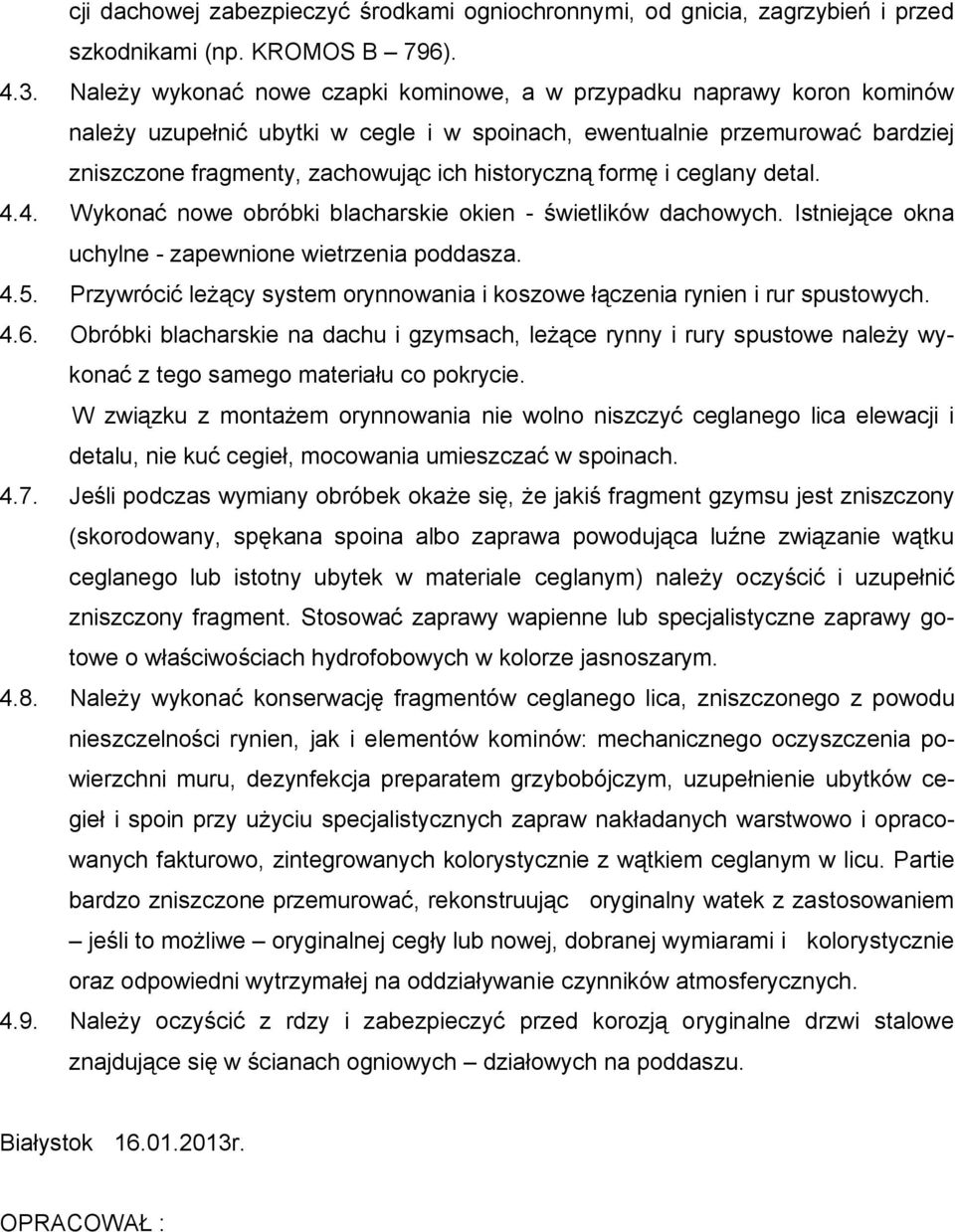

4 cji dachowej zabezpieczyć środkami ogniochronnymi, od gnicia, zagrzybień i przed szkodnikami (np. KROMOS B 796) Należy wykonać nowe czapki kominowe, a w przypadku naprawy koron kominów należy uzupełnić ubytki w cegle i w spoinach, ewentualnie przemurować bardziej zniszczone fragmenty, zachowując ich historyczną formę i ceglany detal Wykonać nowe obróbki blacharskie okien - świetlików dachowych. Istniejące okna uchylne - zapewnione wietrzenia poddasza Przywrócić leżący system orynnowania i koszowe łączenia rynien i rur spustowych Obróbki blacharskie na dachu i gzymsach, leżące rynny i rury spustowe należy wykonać z tego samego materiału co pokrycie. W związku z montażem orynnowania nie wolno niszczyć ceglanego lica elewacji i detalu, nie kuć cegieł, mocowania umieszczać w spoinach Jeśli podczas wymiany obróbek okaże się, że jakiś fragment gzymsu jest zniszczony (skorodowany, spękana spoina albo zaprawa powodująca luźne związanie wątku ceglanego lub istotny ubytek w materiale ceglanym) należy oczyścić i uzupełnić zniszczony fragment. Stosować zaprawy wapienne lub specjalistyczne zaprawy gotowe o właściwościach hydrofobowych w kolorze jasnoszarym Należy wykonać konserwację fragmentów ceglanego lica, zniszczonego z powodu nieszczelności rynien, jak i elementów kominów: mechanicznego oczyszczenia powierzchni muru, dezynfekcja preparatem grzybobójczym, uzupełnienie ubytków cegieł i spoin przy użyciu specjalistycznych zapraw nakładanych warstwowo i opracowanych fakturowo, zintegrowanych kolorystycznie z wątkiem ceglanym w licu. Partie bardzo zniszczone przemurować, rekonstruując oryginalny watek z zastosowaniem jeśli to możliwe oryginalnej cegły lub nowej, dobranej wymiarami i kolorystycznie oraz odpowiedni wytrzymałej na oddziaływanie czynników atmosferycznych Należy oczyścić z rdzy i zabezpieczyć przed korozją oryginalne drzwi stalowe znajdujące się w ścianach ogniowych działowych na poddaszu. Białystok r. OPRACOWAŁ :

historyczną formę i ceglany detal. 4.4. Wykonać nowe obróbki blacharskie okien - świetlików dachowych. Istniejące okna uchylne - zapewnione wietrzenia poddasza. 4.5.

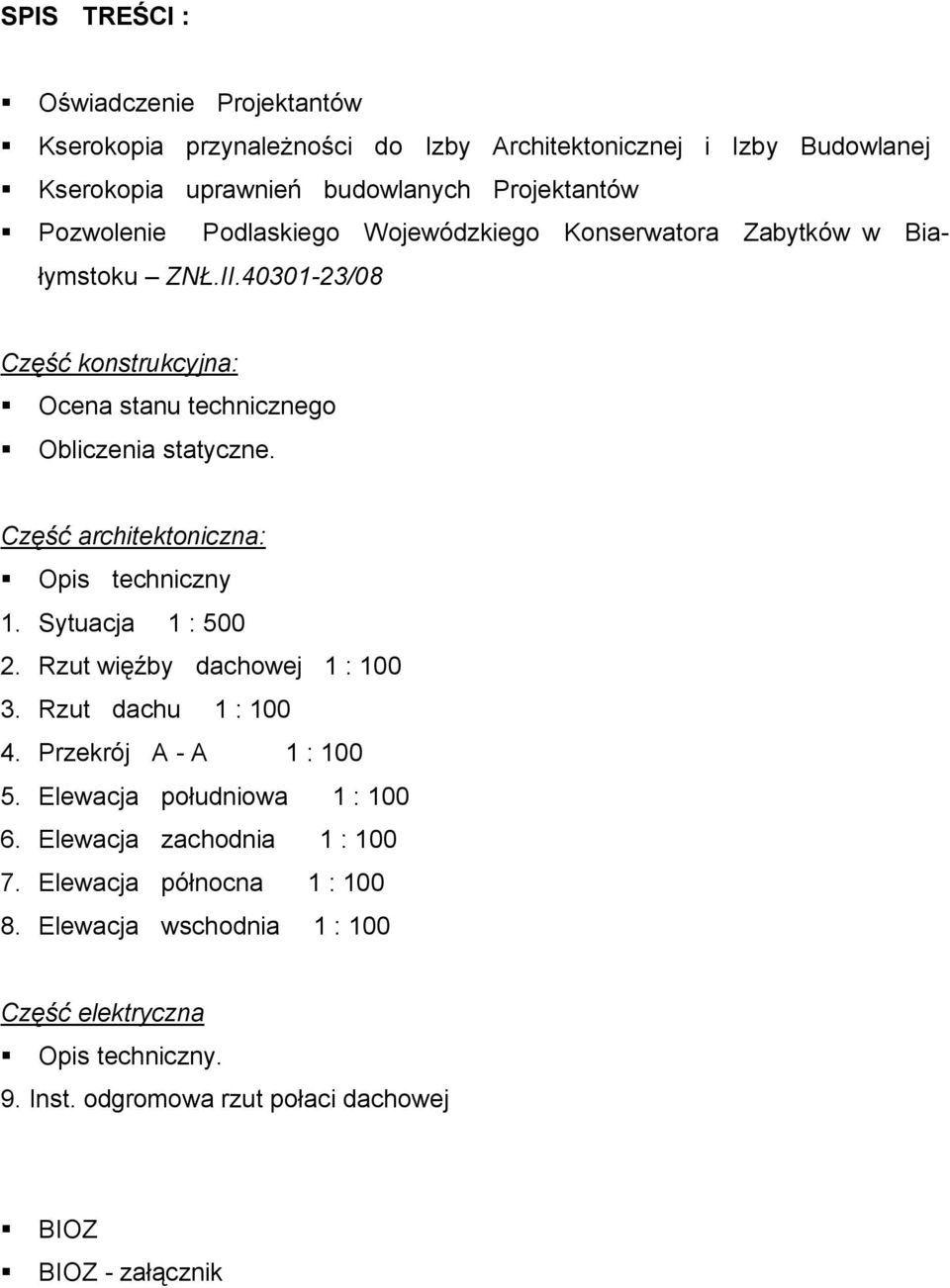

5 SPIS TREŚCI : Oświadczenie Projektantów Kserokopia przynależności do Izby Architektonicznej i Izby Budowlanej Kserokopia uprawnień budowlanych Projektantów Pozwolenie Podlaskiego Wojewódzkiego Konserwatora Zabytków w Białymstoku ZNŁ.II /08 Część konstrukcyjna: Ocena stanu technicznego Obliczenia statyczne. Część architektoniczna: Opis techniczny 1. Sytuacja 1 : Rzut więźby dachowej 1 : Rzut dachu 1 : Przekrój A - A 1 : Elewacja południowa 1 : Elewacja zachodnia 1 : Elewacja północna 1 : Elewacja wschodnia 1 : 100 Część elektryczna Opis techniczny. 9. Inst. odgromowa rzut połaci dachowej BIOZ BIOZ - załącznik

Część architektoniczna: Opis techniczny 1. Sytuacja 1 : 500 2. Rzut więźby dachowej 1 : 100 3. Rzut dachu 1 : 100 4. Przekrój A - A 1 : 100 5.
