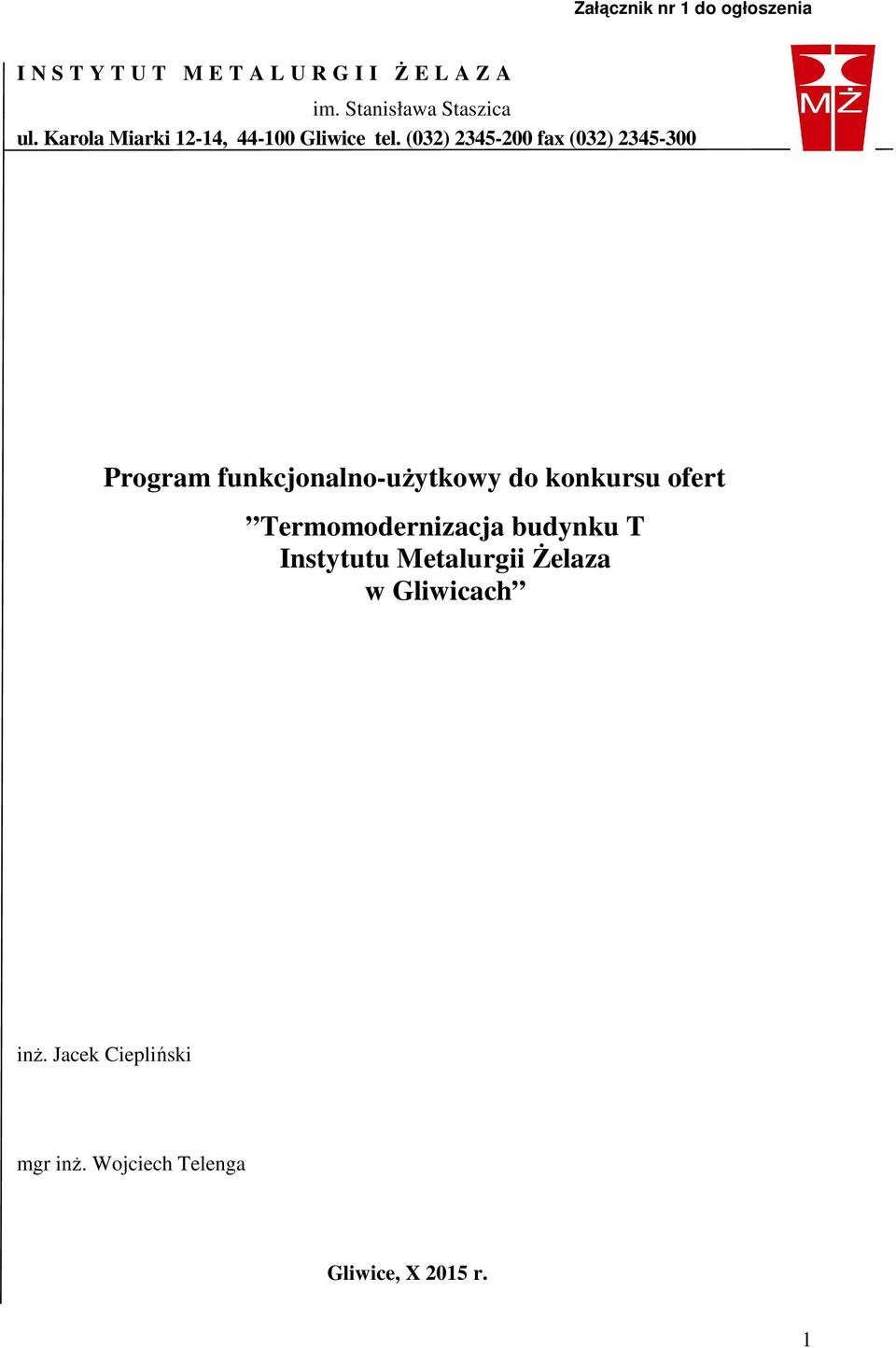

1 I N S T Y T U T M E T A L U R G I I Ż E L A Z A im. Stanisława Staszica ul. Karola Miarki 12-14, Gliwice tel. (032) fax (032) Program funkcjonalno-użytkowy do konkursu ofert Termomodernizacja budynku T Instytutu Metalurgii Żelaza w Gliwicach inż. Jacek Ciepliński mgr inż. Wojciech Telenga Gliwice, X 2015 r. 1

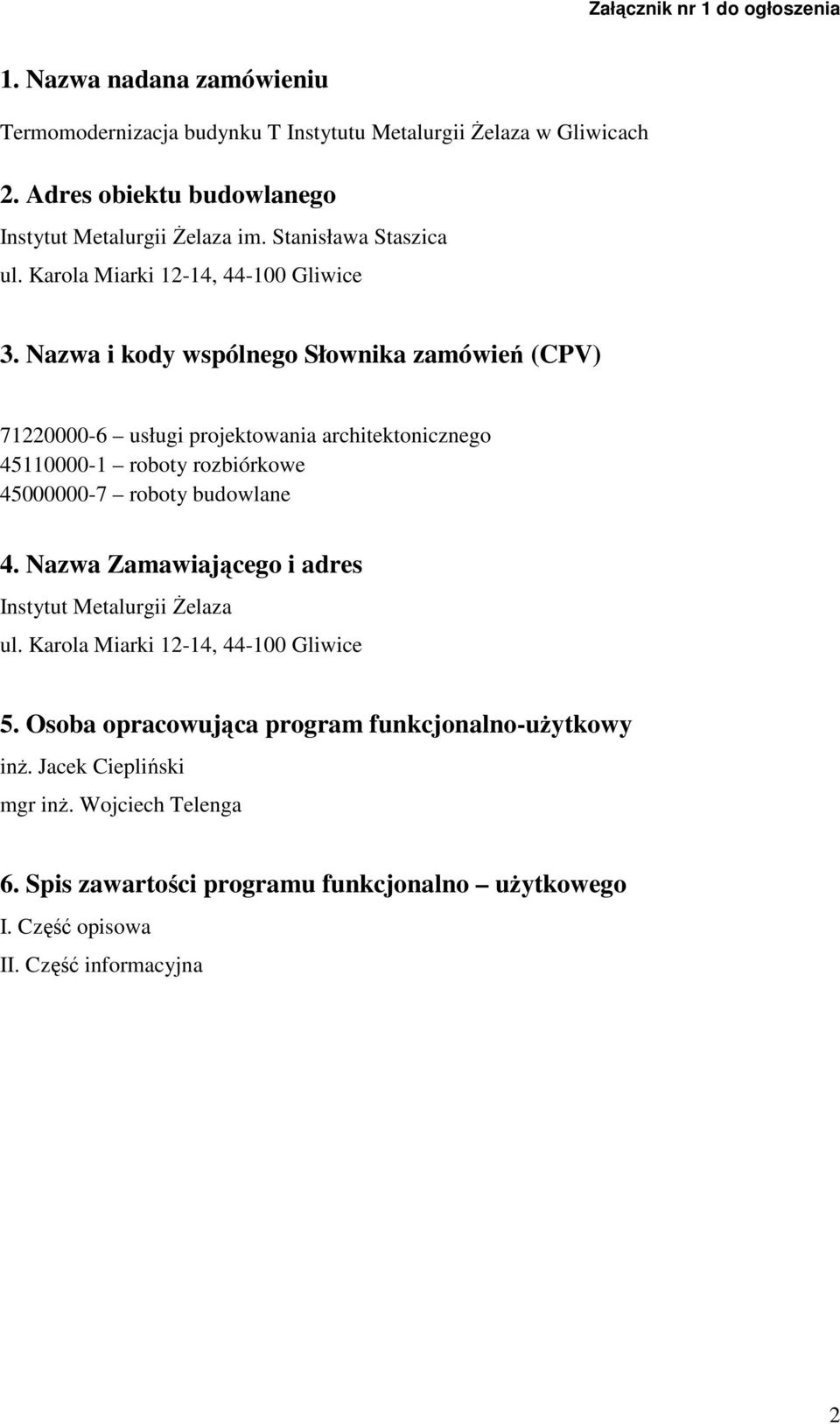

2 1. Nazwa nadana zamówieniu Termomodernizacja budynku T Instytutu Metalurgii Żelaza w Gliwicach 2. Adres obiektu budowlanego Instytut Metalurgii Żelaza im. Stanisława Staszica ul. Karola Miarki 12-14, Gliwice 3. Nazwa i kody wspólnego Słownika zamówień (CPV) usługi projektowania architektonicznego roboty rozbiórkowe roboty budowlane 4. Nazwa Zamawiającego i adres Instytut Metalurgii Żelaza ul. Karola Miarki 12-14, Gliwice 5. Osoba opracowująca program funkcjonalno-użytkowy inż. Jacek Ciepliński mgr inż. Wojciech Telenga 6. Spis zawartości programu funkcjonalno użytkowego I. Część opisowa II. Część informacyjna 2

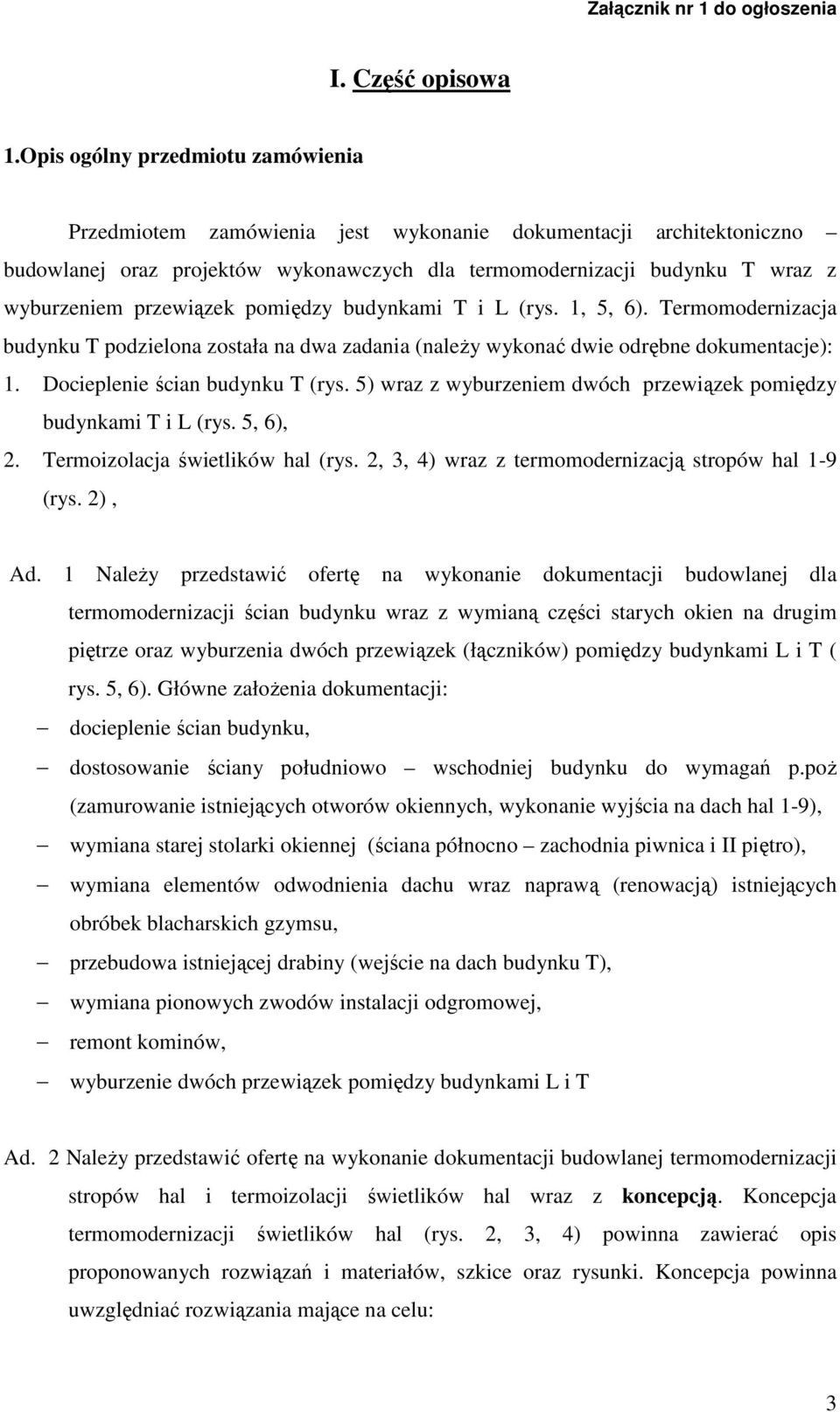

3 I. Część opisowa 1.Opis ogólny przedmiotu zamówienia Przedmiotem zamówienia jest wykonanie dokumentacji architektoniczno budowlanej oraz projektów wykonawczych dla termomodernizacji budynku T wraz z wyburzeniem przewiązek pomiędzy budynkami T i L (rys. 1, 5, 6). Termomodernizacja budynku T podzielona została na dwa zadania (należy wykonać dwie odrębne dokumentacje): 1. Docieplenie ścian budynku T (rys. 5) wraz z wyburzeniem dwóch przewiązek pomiędzy budynkami T i L (rys. 5, 6), 2. Termoizolacja świetlików hal (rys. 2, 3, 4) wraz z termomodernizacją stropów hal 1-9 (rys. 2), Ad. 1 Należy przedstawić ofertę na wykonanie dokumentacji budowlanej dla termomodernizacji ścian budynku wraz z wymianą części starych okien na drugim piętrze oraz wyburzenia dwóch przewiązek (łączników) pomiędzy budynkami L i T ( rys. 5, 6). Główne założenia dokumentacji: docieplenie ścian budynku, dostosowanie ściany południowo wschodniej budynku do wymagań p.poż (zamurowanie istniejących otworów okiennych, wykonanie wyjścia na dach hal 1-9), wymiana starej stolarki okiennej (ściana północno zachodnia piwnica i II piętro), wymiana elementów odwodnienia dachu wraz naprawą (renowacją) istniejących obróbek blacharskich gzymsu, przebudowa istniejącej drabiny (wejście na dach budynku T), wymiana pionowych zwodów instalacji odgromowej, remont kominów, wyburzenie dwóch przewiązek pomiędzy budynkami L i T Ad. 2 Należy przedstawić ofertę na wykonanie dokumentacji budowlanej termomodernizacji stropów hal i termoizolacji świetlików hal wraz z koncepcją. Koncepcja termomodernizacji świetlików hal (rys. 2, 3, 4) powinna zawierać opis proponowanych rozwiązań i materiałów, szkice oraz rysunki. Koncepcja powinna uwzględniać rozwiązania mające na celu: 3

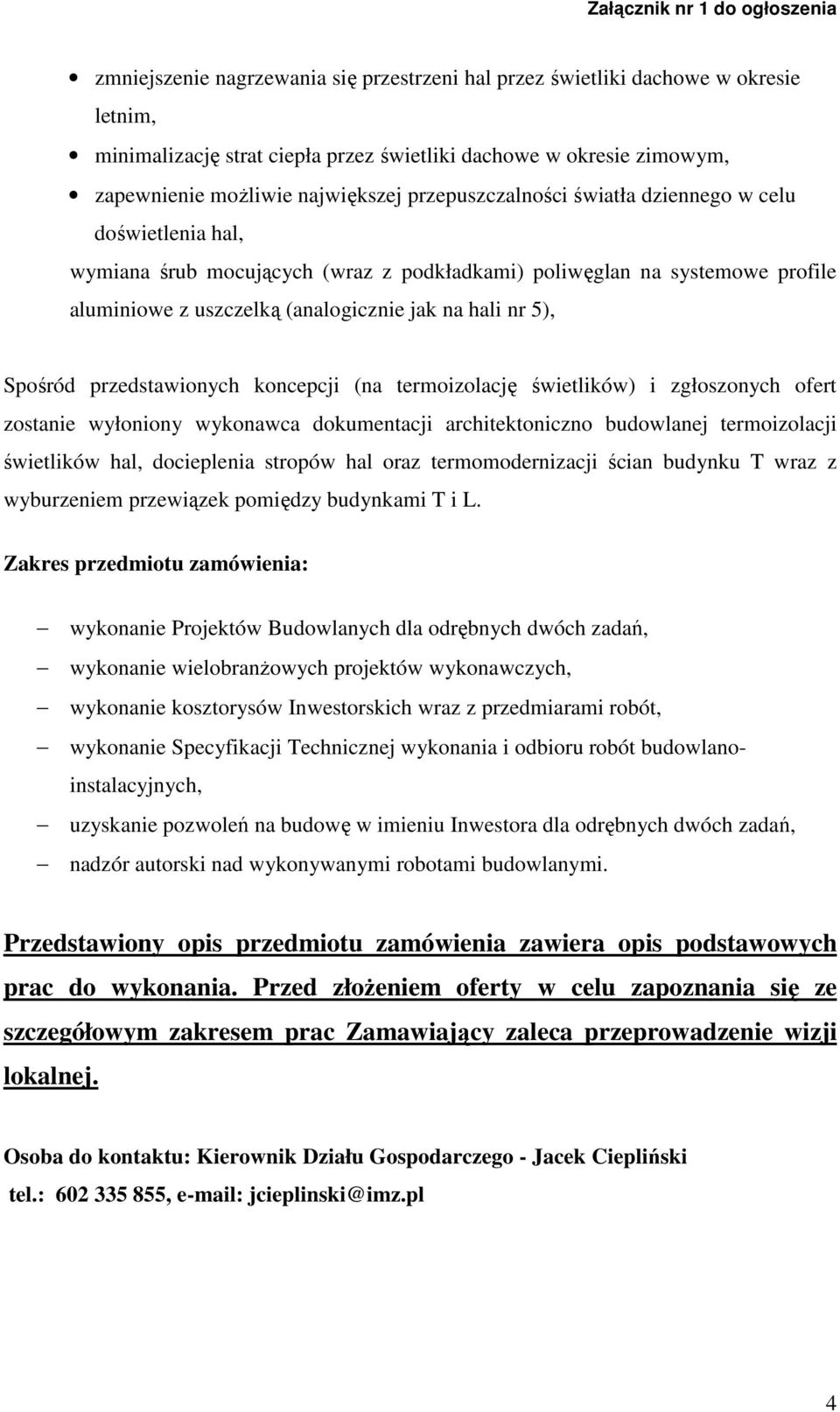

4 zmniejszenie nagrzewania się przestrzeni hal przez świetliki dachowe w okresie letnim, minimalizację strat ciepła przez świetliki dachowe w okresie zimowym, zapewnienie możliwie największej przepuszczalności światła dziennego w celu doświetlenia hal, wymiana śrub mocujących (wraz z podkładkami) poliwęglan na systemowe profile aluminiowe z uszczelką (analogicznie jak na hali nr 5), Spośród przedstawionych koncepcji (na termoizolację świetlików) i zgłoszonych ofert zostanie wyłoniony wykonawca dokumentacji architektoniczno budowlanej termoizolacji świetlików hal, docieplenia stropów hal oraz termomodernizacji ścian budynku T wraz z wyburzeniem przewiązek pomiędzy budynkami T i L. Zakres przedmiotu zamówienia: wykonanie Projektów Budowlanych dla odrębnych dwóch zadań, wykonanie wielobranżowych projektów wykonawczych, wykonanie kosztorysów Inwestorskich wraz z przedmiarami robót, wykonanie Specyfikacji Technicznej wykonania i odbioru robót budowlanoinstalacyjnych, uzyskanie pozwoleń na budowę w imieniu Inwestora dla odrębnych dwóch zadań, nadzór autorski nad wykonywanymi robotami budowlanymi. Przedstawiony opis przedmiotu zamówienia zawiera opis podstawowych prac do wykonania. Przed złożeniem oferty w celu zapoznania się ze szczegółowym zakresem prac Zamawiający zaleca przeprowadzenie wizji lokalnej. Osoba do kontaktu: Kierownik Działu Gospodarczego - Jacek Ciepliński tel.: , jcieplinski@imz.pl 4

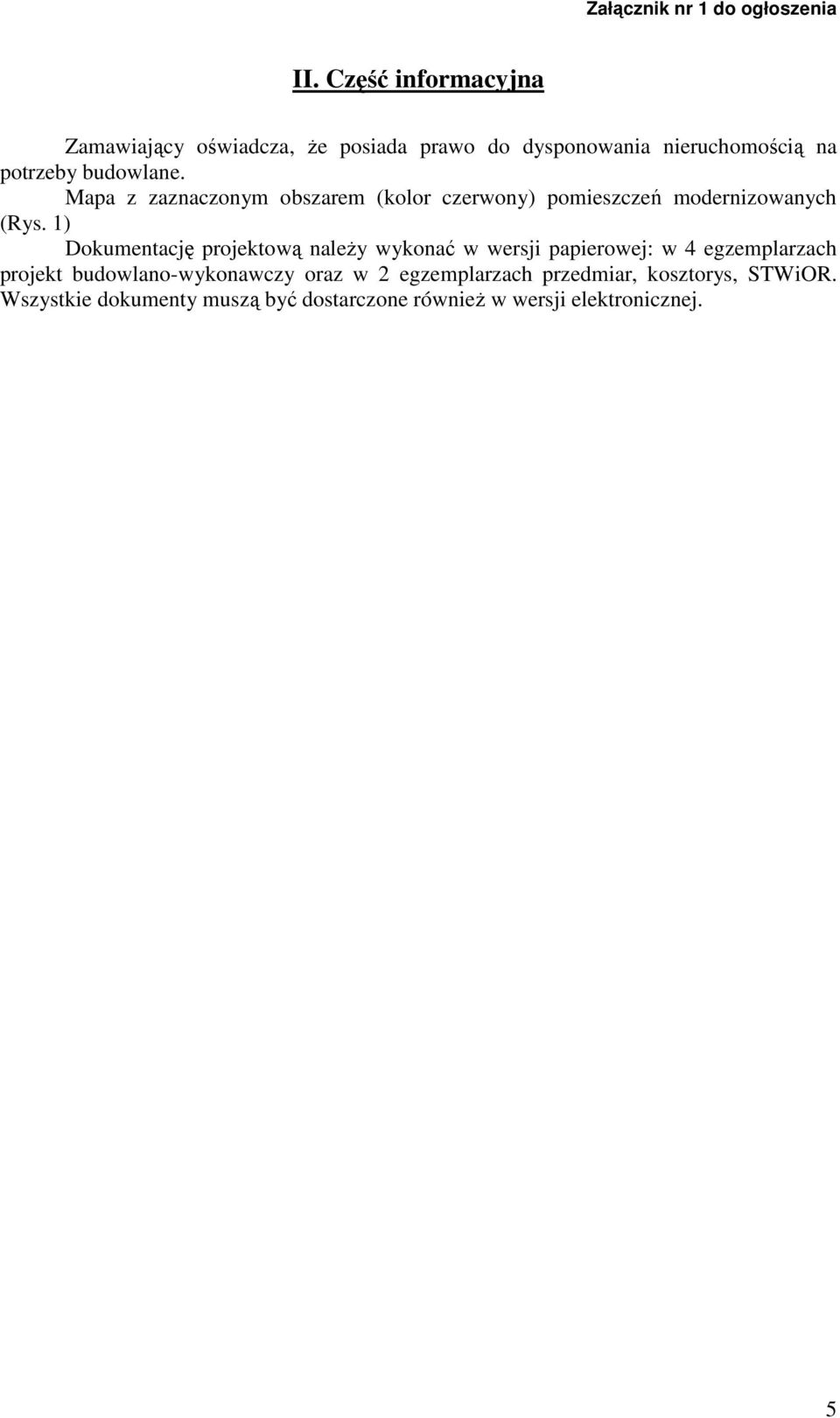

5 II. Część informacyjna Zamawiający oświadcza, że posiada prawo do dysponowania nieruchomością na potrzeby budowlane. Mapa z zaznaczonym obszarem (kolor czerwony) pomieszczeń modernizowanych (Rys. 1) Dokumentację projektową należy wykonać w wersji papierowej: w 4 egzemplarzach projekt budowlano-wykonawczy oraz w 2 egzemplarzach przedmiar, kosztorys, STWiOR. Wszystkie dokumenty muszą być dostarczone również w wersji elektronicznej. 5

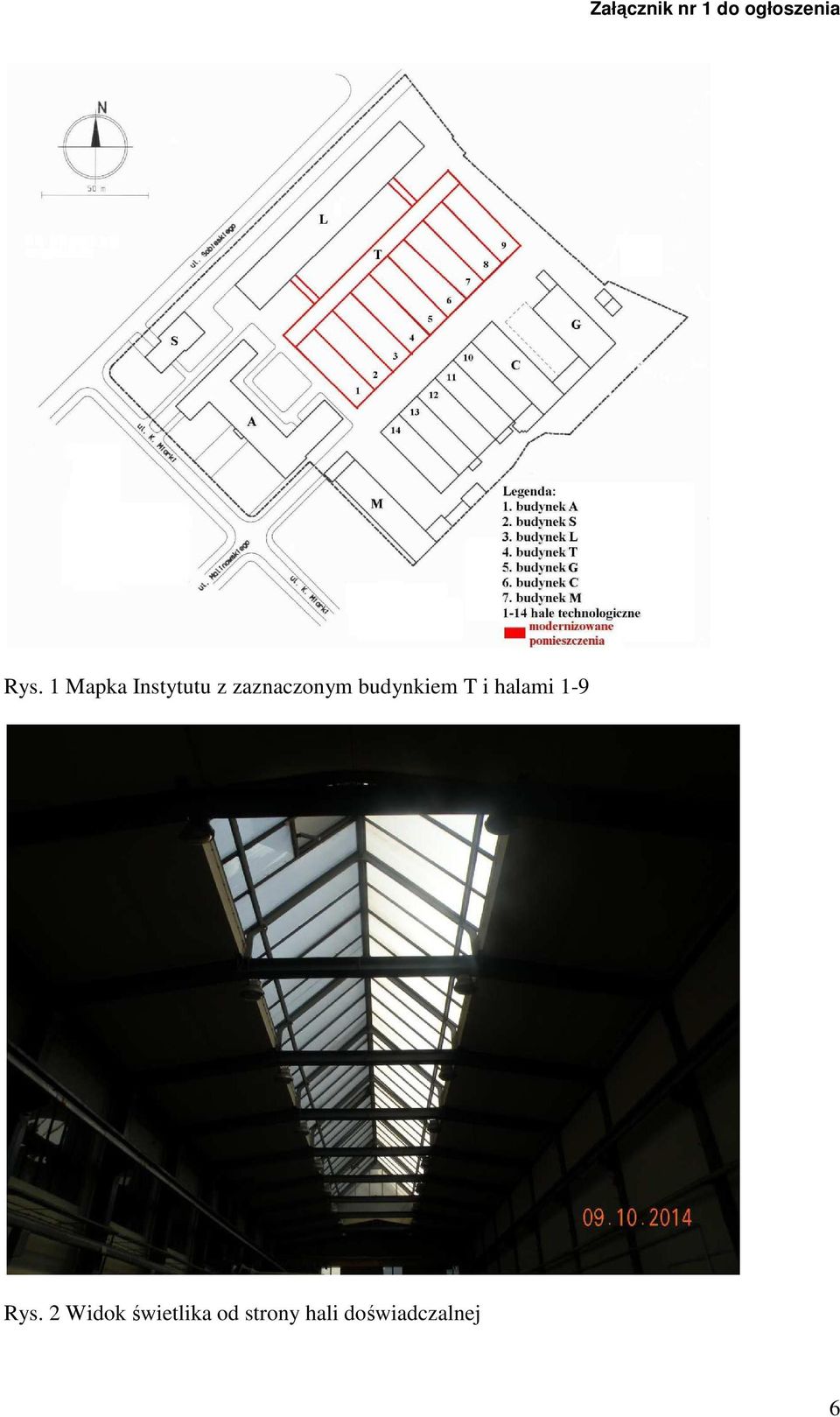

6 Rys. 1 Mapka Instytutu z zaznaczonym budynkiem T i halami 1-9 Rys. 2 Widok świetlika od strony hali doświadczalnej 6

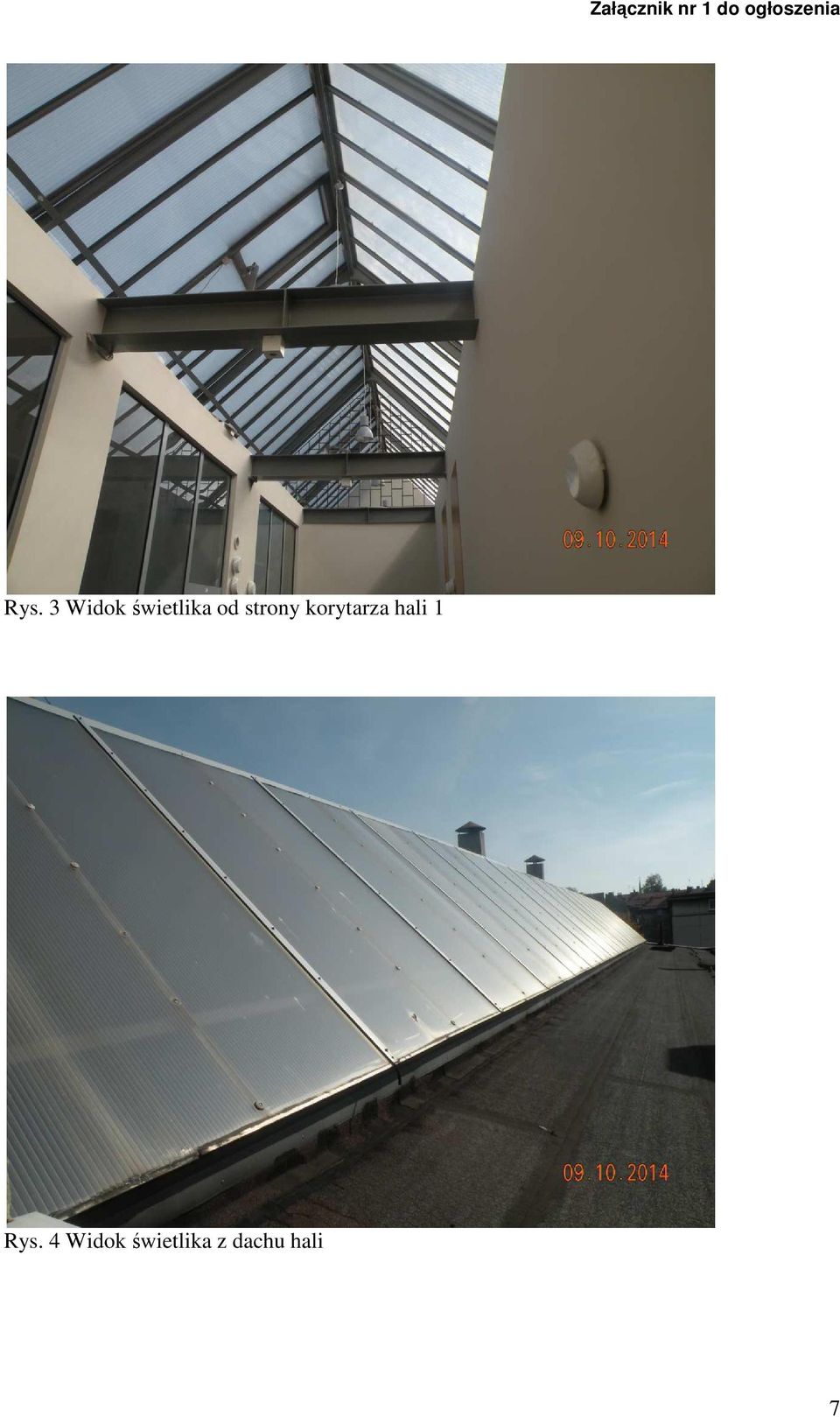

7 Rys. 3 Widok świetlika od strony korytarza hali 1 Rys. 4 Widok świetlika z dachu hali 7

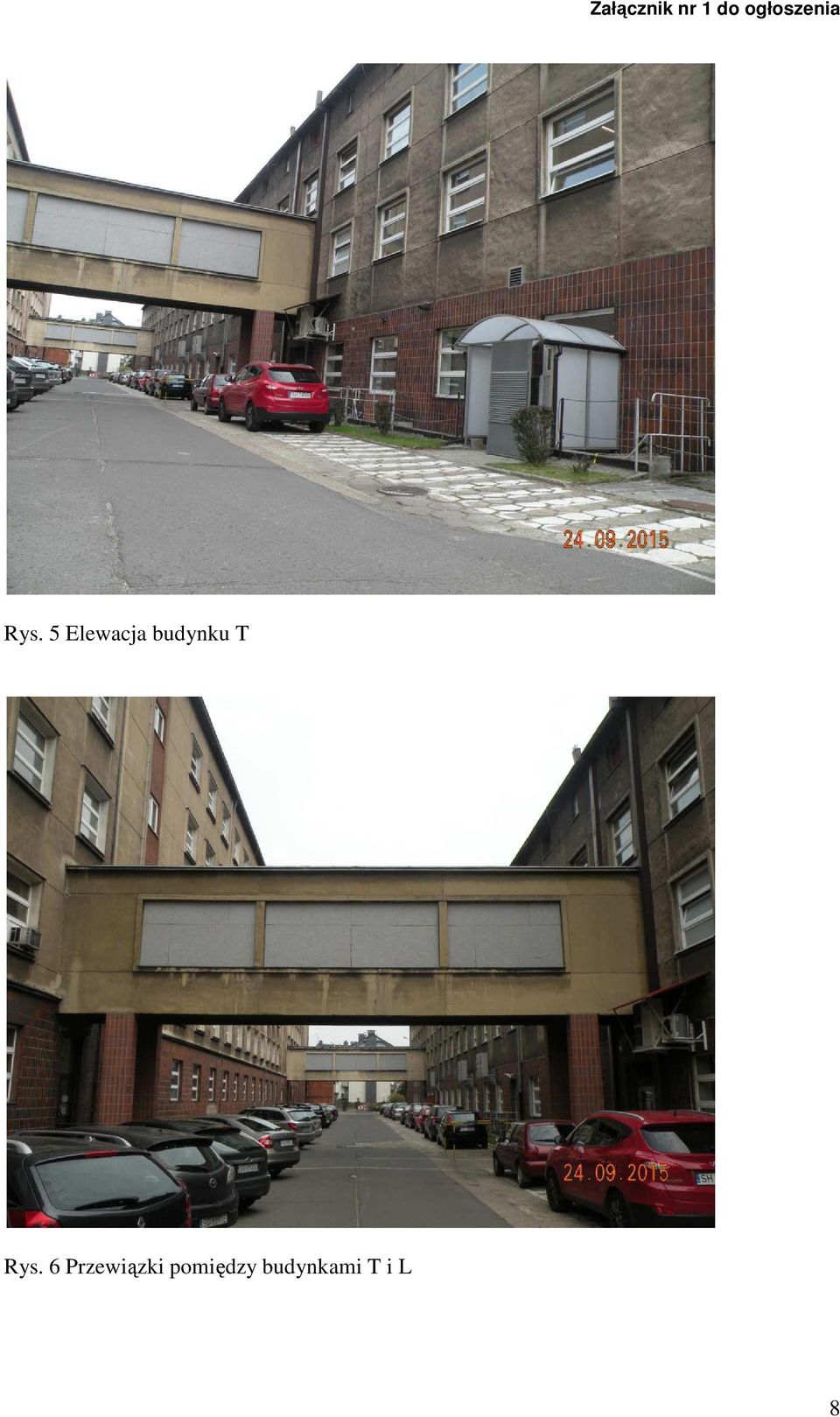

8 Rys. 5 Elewacja budynku T Rys. 6 Przewiązki pomiędzy budynkami T i L 8
