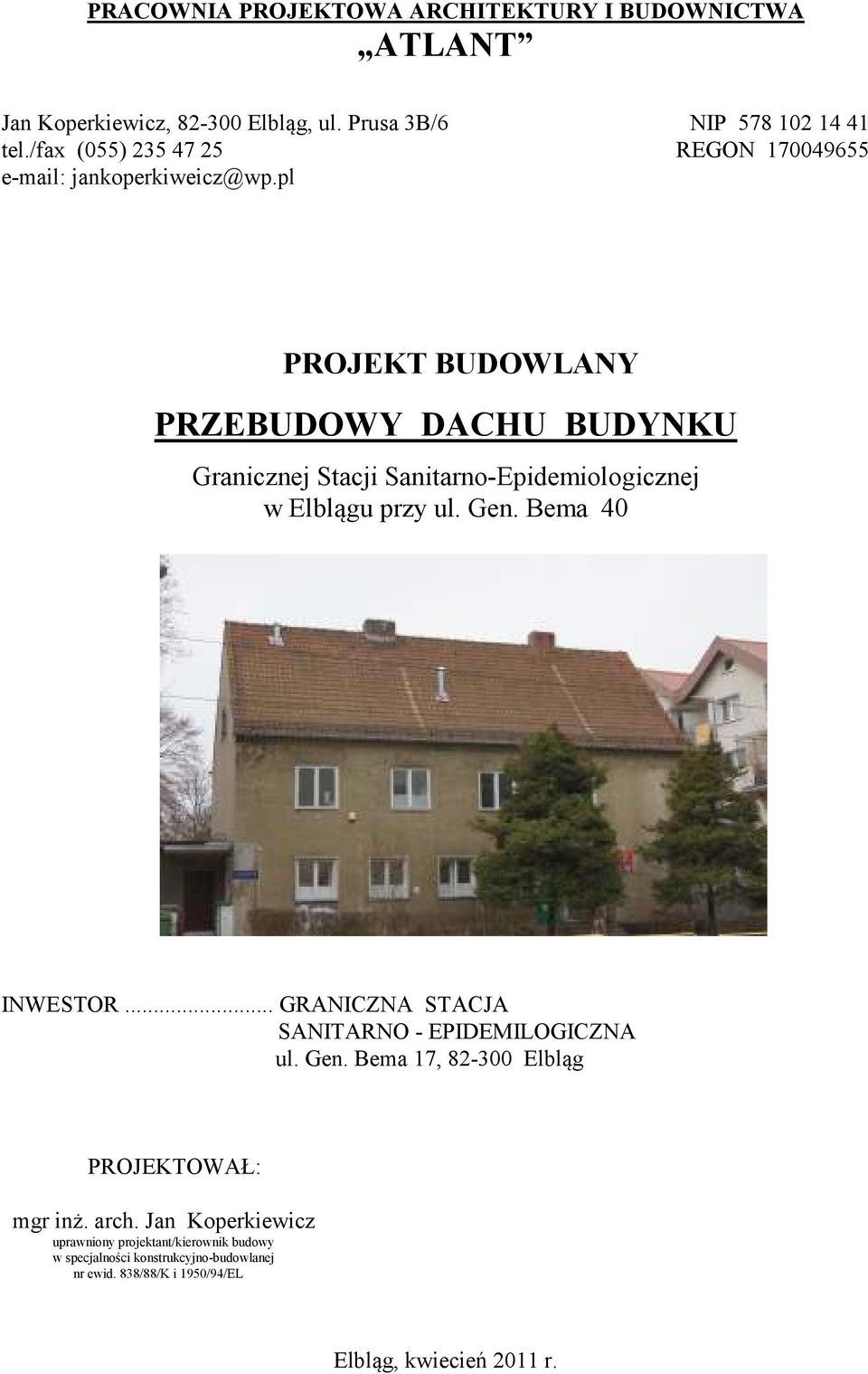

1 PRACOWNIA PROJEKTOWA ARCHITEKTURY I BUDOWNICTWA ATLANT Jan Koperkiewicz, Elbląg, ul. Prusa 3B/6 NIP tel./fax (055) REGON jankoperkiweicz@wp.pl PROJEKT BUDOWLANY PRZEBUDOWY DACHU BUDYNKU Granicznej Stacji Sanitarno-Epidemiologicznej w Elblągu przy ul. Gen. Bema 40 INWESTOR... GRANICZNA STACJA SANITARNO - EPIDEMILOGICZNA ul. Gen. Bema 17, Elbląg PROJEKTOWAŁ: mgr inż. arch. Jan Koperkiewicz uprawniony projektant/kierownik budowy w specjalności konstrukcyjno-budowlanej nr ewid. 838/88/K i 1950/94/EL Elbląg, kwiecień 2011 r.

pl PROJEKT BUDOWLANY PRZEBUDOWY DACHU BUDYNKU Granicznej Stacji Sanitarno-Epidemiologicznej w Elblągu przy ul. Gen. Bema 40 INWESTOR.

2 ZAWARTOŚĆ OPRACOWANIA Strona tytułowa Zawartość opracowania A. Dokumenty formalno prawne a) oświadczenie o zgodności projektu b) zaświadczenie o przynależności do Izby Architektów c) zaświadczenie o przynależności do Izby Inżynierów Budownictwa B. Opis techniczny C. Stan projektowany rysunki a) rys. 1 rzut parteru b) rys. K2 przekrój A-A - inwentaryzacja c) rys. K3 przekrój A-A - stan projektowany D. Informacja dotycząca bezpieczeństwa i ochrony zdrowia

Architektów c) zaświadczenie o przynależności do Izby Inżynierów Budownictwa B. Opis techniczny C.

3 A - DOKUMENTY FORMALNO - PRAWNE

4 Elbląg, maj 2011 r. OŚWIADCZENIE Zgodnie z ustawą z dnia 7 lipca 1994 roku PRAWO BUDOWLANE Dz. U. Nr 93, poz. 888 z 2004 roku wraz z późniejszymi zmianami, oświadczam, że niniejszy projekt budowlany wykonany został zgodnie z obowiązującymi przepisami budowlanymi i zasadami wiedzy technicznej.

5 B - OPIS TECHNICZNY - do remontu połaci dachowej budynku w Elblągu przy ul. Gen. Bema 40 I CHARAKTERYSTYKA OGÓLNA OBIEKTU 1. Adres: ul. Gen. Bema 40 w Elblągu 2. Inwestor: Graniczna Stacja Sanitarno-Epidemiologiczna w Elblągu, ul. Gen. Bema Budynek o wysokości trzech kondygnacji z poddaszem nieużytkowym, podpiwniczony. 4. Dach dwuspadowy kryty dachówką. II PODSTAWA OPRACOWANIA 1.1 Zlecenie i umowa z Inwestorem. 1.2 Uzgodnienia z Inwestorem. 1.3 Wizja lokalna w terenie 1.4 Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim, powinny odpowiadać budynki i ich usytuowanie III CEL OPRACOWANIA Celem niniejszego opracowania jest wykonanie dokumentacji technicznej na remont połaci dachowej budynku wraz z wykonaniem nowych obróbek blacharskich. Ponadto przewidziano też wymianie kilku skorodowanych elementów konstrukcyjnych więźby dachowej czyli krokwie i słupy. Na sam koniec należy wykonać termoizolacje w postaci wełny mineralnej gr.120mm ułożonej między krokwiami drewnianymi. Od spodu więźby w pomieszczeniu strychowym wykonać ponadto okładzinę w postaci płyt kartonowo-gipsowych mocowanych do stelaża aluminiowego; w płaszczyźnie między płytą a krokwiami dodatkowo ułożyć kolejną warstwę wełny o grubości 6cm. IV OPIS STANU ISTNIEJĄCEGO a) Bryła budynku Budynek jest obiektem dwukondygnacyjnym z poddaszem nieużytkowym (strych), podpiwniczonym. Przykryty jest dachem dwuspadowym krytym obecnie dachówką ceramiczną. b) Istniejące uzbrojenie sieciowe: kanalizacja sanitarna sieć gazowa sieć wodociągowa sieć elektryczna sieć telefoniczna

II PODSTAWA OPRACOWANIA 1.1 Zlecenie i umowa z Inwestorem. 1.2 Uzgodnienia z Inwestorem. 1.3 Wizja lokalna w terenie 1.4 Rozporządzenie Ministra Infrastruktury z dnia 12.04.2002r.

6 c) Schody wewnętrzne Na piętro: występują schody żelbetowe. Na poddasze: występują schody drewniane. d) Ściany Ściany zewnętrzne z cegły ceramicznej pełnej. Ściany wewnętrzne nośne z cegły pełnej. Ściany wewnętrzne działowe z cegły pełnej. e) Stolarka Okna: drewniane,. Drzwi wewnętrzne jednoskrzydłowe, płycinowe, wszystkie drzwi malowane farbą olejną. Drzwi zewnętrzne drewniane, pełne. f) Wykończenia wewnętrzne Wyprawa tynkarska tynki cementowo-wapienne; większość tynków malowana farbą emulsyjną W niektórych pomieszczeniach ściany wyłożone płytkami ceramicznymi (laboratorium i sanitariaty). g) Instalacje wewnętrzne: sanitarna gazowa wodociągowa elektryczna teletechniczna V ROZWIĄZANIA MATERIAŁOWE DOTYCZĄCE REMONTU BUDYNKU 5.1. ROBOTY BUDOWLANE - WEWNĄTRZ IZOLACJA TERMICZNA Prace obejmują: ułożenie między krokwiami drewnianym warstwy wełny mineralnej o gr.120mm wykonanie stelażu aluminiowego pod płyty gipsowo-kartonowe; stelaż mocować do krokwi za pomocą wkrętów ułożenie w płaszczyźnie między płytą a krokwiami dodatkowo kolejnej warstwy wełny o grubości 6cm. Przykręcenie do stelażu płyt gipsowo-kartonowych ognioodpornych WYMIANA SKORODOWANYCH ELEMENTÓW DREWNIANYCH WIĘŹBY DACHU Prace obejmują: wymianę na nowe zniszczonych przez korozję biologiczną lub działalność owadów elementów takich jak: słupy i krokwie (fragmenty) IMPREGNACJA PREPARATAMI GRZYBOBÓJCZYMI Roboty obejmują: dwukrotne malowanie preparatami solnymi lub olejowymi całości konstrukcji dachowej

f) Wykończenia wewnętrzne Wyprawa tynkarska tynki cementowo-wapienne; większość tynków malowana farbą emulsyjną W niektórych pomieszczeniach ściany wyłożone płytkami ceramicznymi (laboratorium i

7 5.2. ROBOTY BUDOWLANE NA ZEWNĄTRZ WYMIANA POKRYCIA DACHOWEGO Roboty rozbiórkowe obejmują: usunięcie istniejącego pokrycia z dachówki ceramicznej usunięcie istniejących obróbek blacharskich usunięcie istniejącego poszycia pod drewnianego pod dachówkami Roboty wykonawcze obejmują: wykonanie pokrycia z dachówki ceramicznej wykonanie poszycia pod drewnianego pod dachówkami montaż ław i stopni kominiarskich montaż okien połaciowych ROBOTY BLACHARSKIE Roboty obejmują: wykonanie nowych obróbek blacharskich wykonanie nowych rynien oraz rur spustowych STOLARKA OKIENNA Należy wymienić istniejące okna w ścianach szczytowych na nowe ze stolarki drewnianej o podziałach i wymiarach identycznych z istniejącymi. UŁOŻENIE INSTALACJI ODGROMOWEJ Roboty obejmują: wykonanie nowych zwodów pionowych i poziomych mocowanie zwodów do połaci dachowej, kalenicy i ścian 5.3. WYKOŃCZENIA ZEWNĘTRZNE KOMINY Komin należy ponad połacią dachową przemurować na nowo. Zastosować cegły pełne najlepiej klinkierowe o klasie min.150; murować na zaprawie wapienno-cementowej marki M WYKOŃCZENIA WEWNĘTRZNE GŁADZIE NA PŁYTACH Wykonać jako gipsowe, warstwa wykończeniowa w postaci białej masy szpachlowej. Następnie całość malować farbą akrylową.

kominiarskich montaż okien połaciowych ROBOTY BLACHARSKIE Roboty obejmują: wykonanie nowych obróbek blacharskich wykonanie nowych rynien oraz rur spustowych STOLARKA OKIENNA Należy wymienić

8 C - STAN PROJEKTOWANY - RYSUNKI

9 D - INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA I PODSTAWA OPRACOWANIA 1. Zlecenie od Inwestora - Graniczna Stacja Sanitarno-Epidemiologiczna w Elblągu, ul. Gen. Bema Niniejszy projekt przebudowy połaci dachowej budynku II ZAKRES ROBÓT Zakres robót dla całego zamierzenia polegającego na przebudowie połaci dachowej budynku SANEPIDU w Elblągu przy ul. Gen. Bema 40 przedstawia się następująco: - wymiana pokrycia z dachówek ceramicznych, - wymiana obróbek blacharskich, - wymiana skorodowanych biologicznie drewnianych elementów konstrukcyjnych, - wykonanie docieplenia strychu od wewnątrz, - roboty wykończeniowe czyli: gipsowanie, malowanie III WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH Roboty budowlane prowadzone będą dla jednego zamierzenia inwestycyjnego: budynku SANEPIDU w Elblągu przy ul. Gen. Bema 40 IV ELEMENTY ZAGOSPODAROWANIA DZIAŁKI LUB TERENU, KTÓRE MOGĄ STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI Nie występują takie elementy. V PRZEWIDYWANE ZAGROŻENIA PODCZAS REALIZACJI ROBÓT BUDOWLANYCH Przewiduje się następujące zagrożenia podczas realizacji robót: - roboty budowlane na wysokości związane z wymianą połaci dachowej, wykonaniem nowych obróbek blacharskich, - roboty budowlane na wysokości związane z wykonaniem termoizolacji w postaci wełny mineralnej ułożonej między krokwiami VI SPOSÓB PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW Każdy pracownik zatrudniony podczas realizacji zamierzenia budowlanego powinien być przeszkolony w zakresie bezpieczeństwa i higieny pracy. Ponadto przed każdą realizacją zadań szczególnie niebezpiecznych należy przypomnieć pracownikowi o grożącym niebezpieczeństwie. Pracownik powinien potwierdzić kierownikowi budowy zapoznanie się z warunkami bezpieczeństwa.

Bema 40 przedstawia się następująco: - wymiana pokrycia z dachówek ceramicznych, - wymiana obróbek blacharskich, - wymiana skorodowanych biologicznie drewnianych elementów konstrukcyjnych, -

10 VII ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM 1. Wszystkie roboty budowlane, tzw. niebezpieczne jak np. na wysokości należy prowadzić zgodnie z warunkami prowadzenia tych robót. 2. Nad powyższymi robotami musi być prowadzony bezpośredni nadzór. 3. Każdy pracownik musi zaświadczyć pisemnie o jego przeszkoleniu. 4. W miejscu dostępnym i umożliwiającym łączność powinien się znajdować telefon, aby istniała możliwość szybkiej pomocy ze strony innych pracowników oraz powiadomienia lekarza czy straży pożarnej.

Nad powyższymi robotami musi być prowadzony bezpośredni nadzór. 3. Każdy pracownik musi zaświadczyć pisemnie o jego przeszkoleniu. 4.
