Opis do przedmiaru i kosztorysu na Renowację i wymianę stolarki okiennej od strony wschodniej i północnej w budynku A WSSE Bydgoszcz ul.

Transkrypt

1 Strona1 Opis 1.Przedmiot opracowania Opis do przedmiaru i kosztorysu na Renowację i wymianę stolarki okiennej od strony wschodniej i północnej w budynku A WSSE Bydgoszcz ul. Kujawska 4 2.Podstawa opracowania - Projekt rewaloryzacji elewacji budynku frontowego Wojewódzkiej Stacji Sanitarno Epidemiologicznej w Bydgoszczy przy ul. Kujawskiej 4 Autor mgr inż. Arch. Krzysztof Kempa (Autorska Pracownia Projektowo Architektoniczna KAPPA) Opina WKW.VI.4044/K-6-3/10 Miejskiego Konserwatora zabytków z dn Pomiary i dokumentacja fotograficzna wykonana w Opis stolarki Stolarka okienna w analizowanym budynku wymieniana i remontowana była w różnych okresach. Okna kondygnacji nadziemnych zgodnie z decyzją Miejskiego Konserwatora Zabytków podzielono na dwie grupy 1. Okna podlegające renowacji 2. Okna podlegające wymianie 4.Renowacja okien Okna przeznaczone do renowacji to: 4.1 [R1-R5] 5 okien skrzynkowych z podwójnymi skrzydłami będących w Sali konferencyjnej, malowane białe. Okna te należy wyremontować poprzez rozszalenie, opalenie z wszystkich warstw farby, oczyszczenie okuć, uzupełnienie elementów drewnianych (fleki ościeżnic i skrzydeł), naprawę lub wymianę oryginalnych okuć, ponowne oszklenie, dopasowanie z doszczelnieniem, malowanie trzykrotnie ze szpachlowaniem. Szyba antywłamaniowa P [R6] okno łukowe jednoramowe nad drzwiami wejściowymi od strony ul. Kujawskiej malowane białe od zewnątrz i lakierowane drewno od wewnątrz

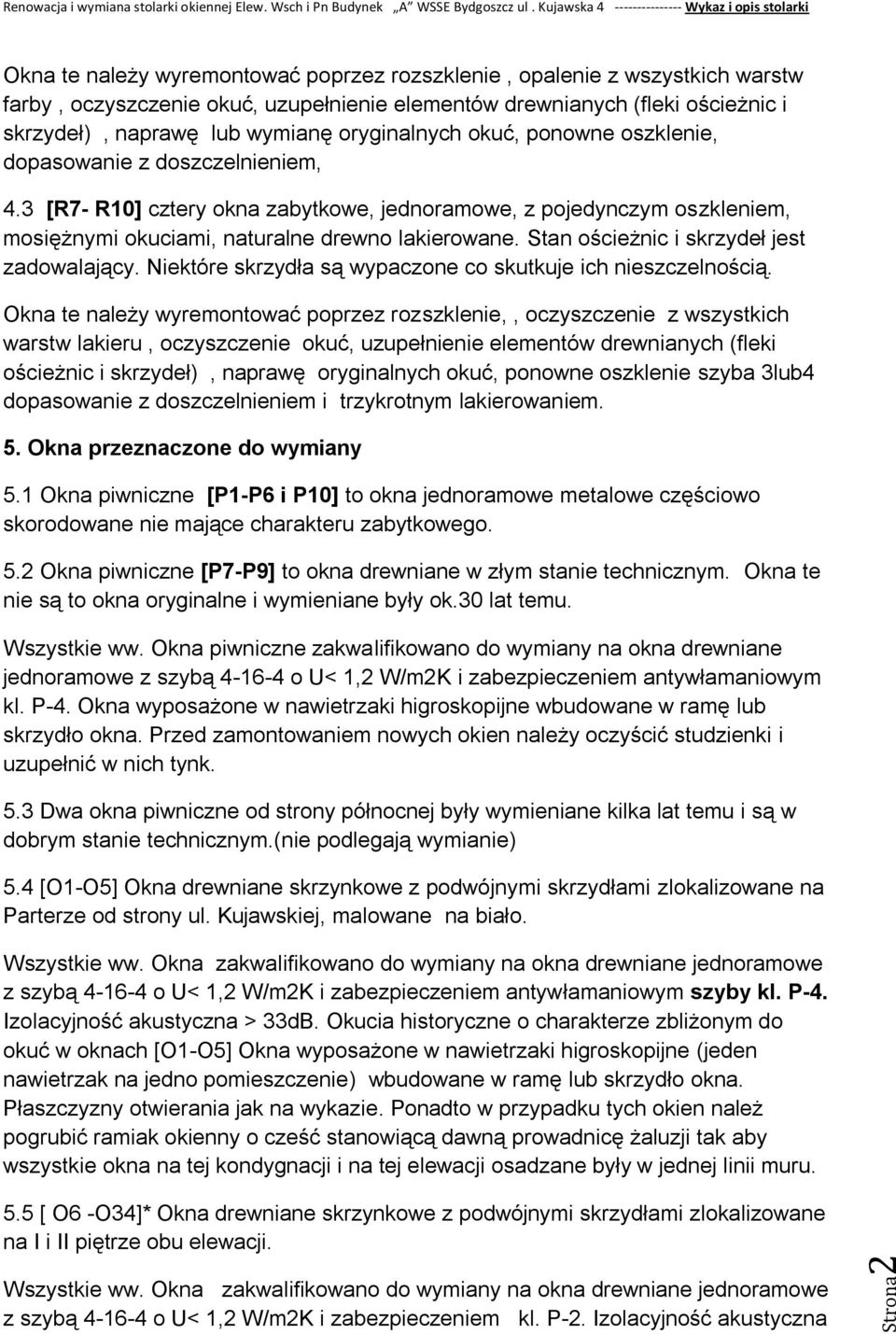

2 Strona2 Okna te należy wyremontować poprzez rozszklenie, opalenie z wszystkich warstw farby, oczyszczenie okuć, uzupełnienie elementów drewnianych (fleki ościeżnic i skrzydeł), naprawę lub wymianę oryginalnych okuć, ponowne oszklenie, dopasowanie z doszczelnieniem, 4.3 [R7- R10] cztery okna zabytkowe, jednoramowe, z pojedynczym oszkleniem, mosiężnymi okuciami, naturalne drewno lakierowane. Stan ościeżnic i skrzydeł jest zadowalający. Niektóre skrzydła są wypaczone co skutkuje ich nieszczelnością. Okna te należy wyremontować poprzez rozszklenie,, oczyszczenie z wszystkich warstw lakieru, oczyszczenie okuć, uzupełnienie elementów drewnianych (fleki ościeżnic i skrzydeł), naprawę oryginalnych okuć, ponowne oszklenie szyba 3lub4 dopasowanie z doszczelnieniem i trzykrotnym lakierowaniem. 5. Okna przeznaczone do wymiany 5.1 Okna piwniczne [P1-P6 i P10] to okna jednoramowe metalowe częściowo skorodowane nie mające charakteru zabytkowego. 5.2 Okna piwniczne [P7-P9] to okna drewniane w złym stanie technicznym. Okna te nie są to okna oryginalne i wymieniane były ok.30 lat temu. Wszystkie ww. Okna piwniczne zakwalifikowano do wymiany na okna drewniane jednoramowe z szybą o U< 1,2 W/m2K i zabezpieczeniem antywłamaniowym kl. P-4. Okna wyposażone w nawietrzaki higroskopijne wbudowane w ramę lub skrzydło okna. Przed zamontowaniem nowych okien należy oczyścić studzienki i uzupełnić w nich tynk. 5.3 Dwa okna piwniczne od strony północnej były wymieniane kilka lat temu i są w dobrym stanie technicznym.(nie podlegają wymianie) 5.4 [O1-O5] Okna drewniane skrzynkowe z podwójnymi skrzydłami zlokalizowane na Parterze od strony ul. Kujawskiej, malowane na biało. Wszystkie ww. Okna zakwalifikowano do wymiany na okna drewniane jednoramowe z szybą o U< 1,2 W/m2K i zabezpieczeniem antywłamaniowym szyby kl. P-4. Izolacyjność akustyczna > 33dB. Okucia historyczne o charakterze zbliżonym do okuć w oknach [O1-O5] Okna wyposażone w nawietrzaki higroskopijne (jeden nawietrzak na jedno pomieszczenie) wbudowane w ramę lub skrzydło okna. Płaszczyzny otwierania jak na wykazie. Ponadto w przypadku tych okien należ pogrubić ramiak okienny o cześć stanowiącą dawną prowadnicę żaluzji tak aby wszystkie okna na tej kondygnacji i na tej elewacji osadzane były w jednej linii muru. 5.5 [ O6 -O34]* Okna drewniane skrzynkowe z podwójnymi skrzydłami zlokalizowane na I i II piętrze obu elewacji. Wszystkie ww. Okna zakwalifikowano do wymiany na okna drewniane jednoramowe z szybą o U< 1,2 W/m2K i zabezpieczeniem kl. P-2. Izolacyjność akustyczna

3 Strona3 > 33dB. Okucia historyczne o charakterze zbliżonym do okuć w oknach [O1-O5] Okna malowane na kolor biały. Ponadto okna wyposażone w nawietrzaki higroskopijne (jeden nawietrzak na jedno pomieszczenie) wbudowane w ramę lub skrzydło okna. Płaszczyzny otwierania jak na wykazie. Ponadto na oknach [O1-O12 i O14-O16, P7-P9] należy odtworzyć zabytkowe nakładki drewniane występujące od zewnątrz na poprzeczce poziomej i słupkach pomiędzy skrzydłami. *W oknach[ O25 O29] zgodnie z zaleceniem miejskiego Konserwatora Zabytków istotnej zmianie nastąpi podział okien. Związane jest to z odtworzeniem typu okna do jego historycznego podziału pionowego. W ramach prac elewacyjnych uzupełnione będą filarki z cegły w miejscach poszerzonych słupków. W oknach O30-O34 od strony północnej należy zmienić podział okien zgodnie z dokumentacją projektową dostosowując podział okien do okien na elewacji wschodniej Uwaga ogólna Wszystkie wymieniane okna podlegają odtworzeniu. Czyli grubości ramiaków wielkości przeszkleń muszą odpowiadać istniejącej stolarce. Wykaz okien do renowacji i wymiany

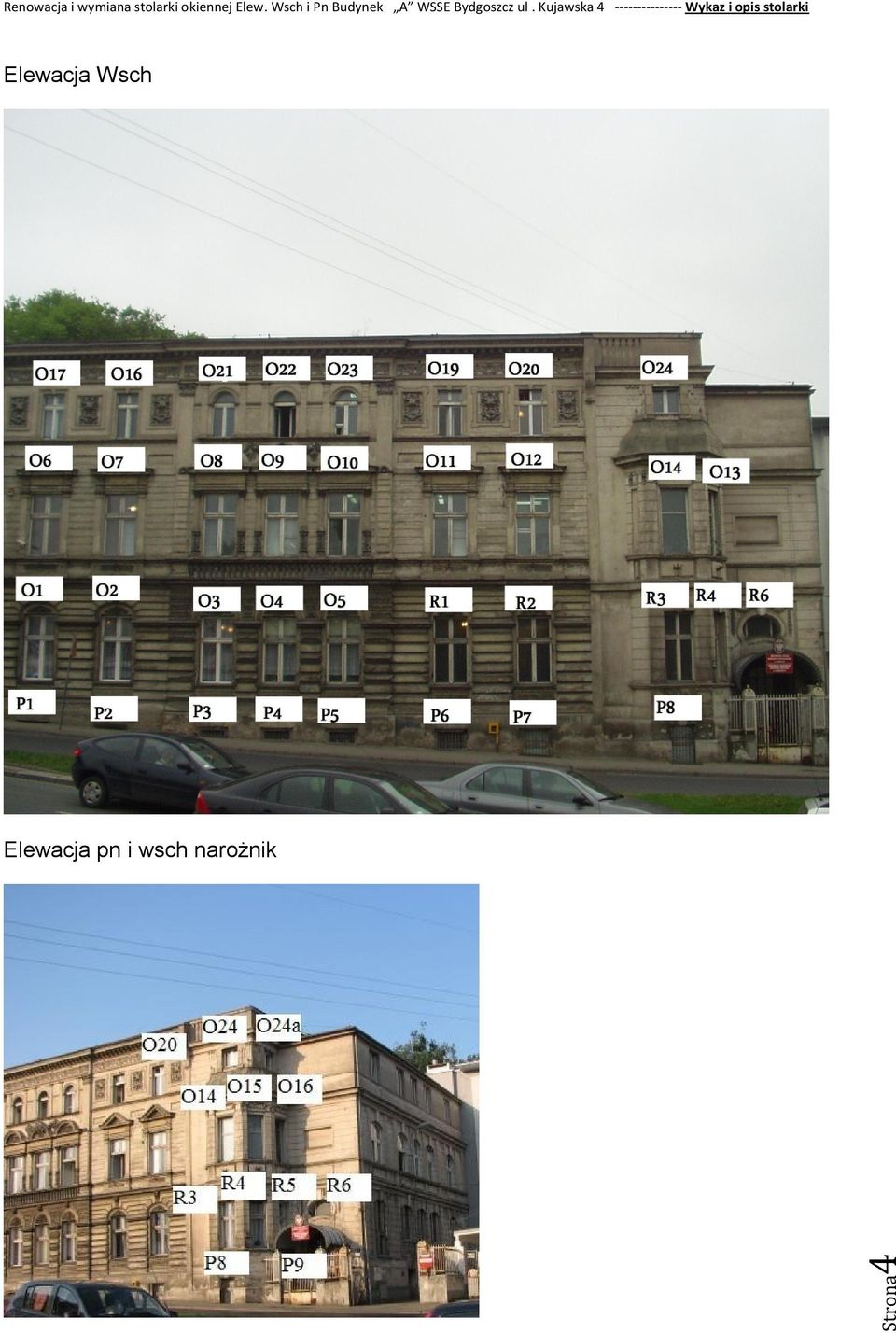

4 Strona4 Elewacja Wsch Elewacja pn i wsch narożnik

5 Strona5 Elewacja pn cz 1 Elewacja pn cz 2

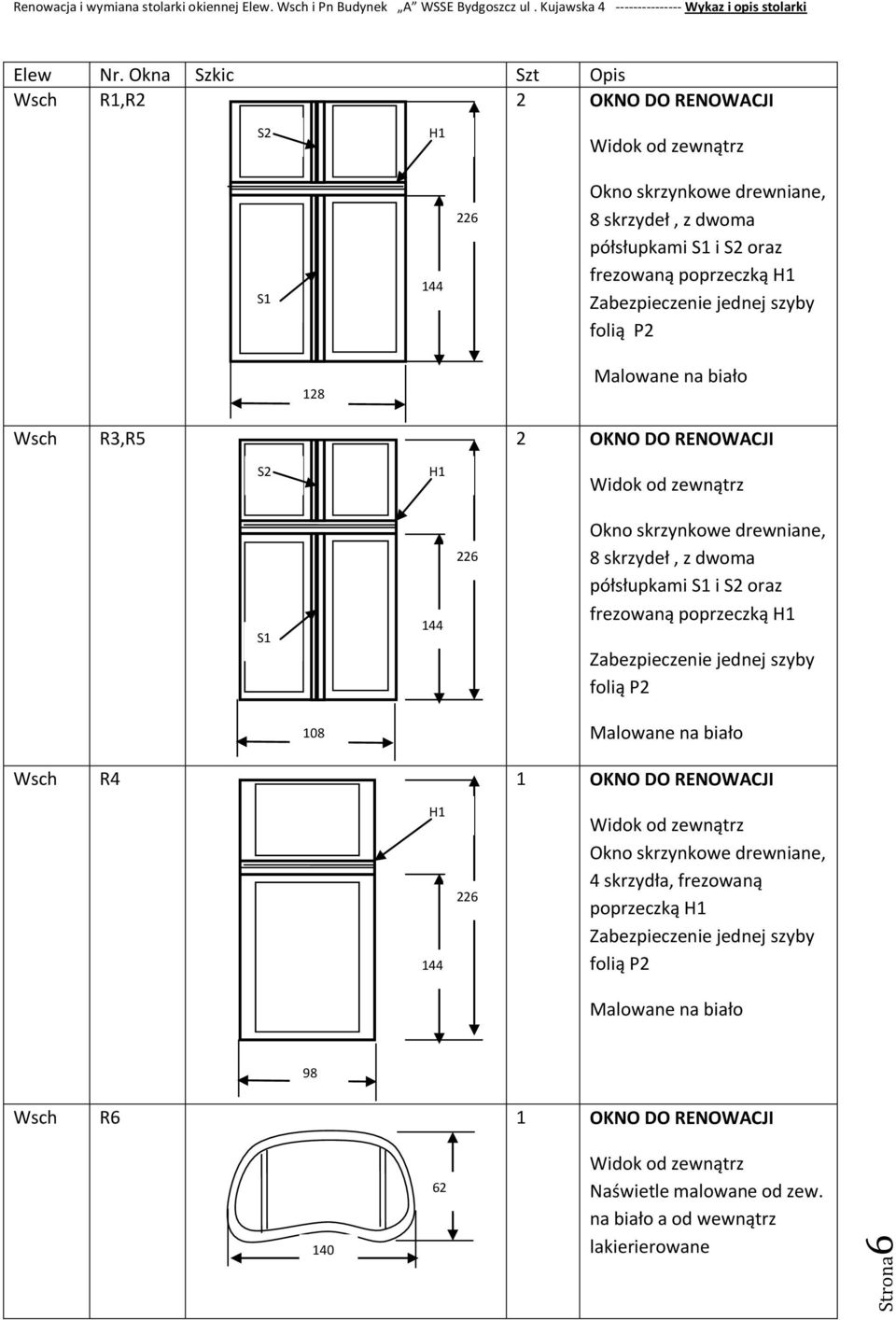

6 Strona6 Elew Nr. Okna Szkic Szt Opis Wsch R1,R2 2 OKNO DO RENOWACJI S2 Widok od zewnątrz S Okno skrzynkowe drewniane, 8 skrzydeł, z dwoma półsłupkami S1 i S2 oraz frezowaną poprzeczką Zabezpieczenie jednej szyby folią P2 128 Malowane na biało Wsch R3,R5 2 OKNO DO RENOWACJI S2 Widok od zewnątrz S Okno skrzynkowe drewniane, 8 skrzydeł, z dwoma półsłupkami S1 i S2 oraz frezowaną poprzeczką Zabezpieczenie jednej szyby folią P2 108 Malowane na biało Wsch R4 1 OKNO DO RENOWACJI Widok od zewnątrz Okno skrzynkowe drewniane, 4 skrzydła, frezowaną poprzeczką Zabezpieczenie jednej szyby folią P2 Malowane na biało 98 Wsch R6 1 OKNO DO RENOWACJI Widok od zewnątrz Naświetle malowane od zew. na biało a od wewnątrz lakierierowane

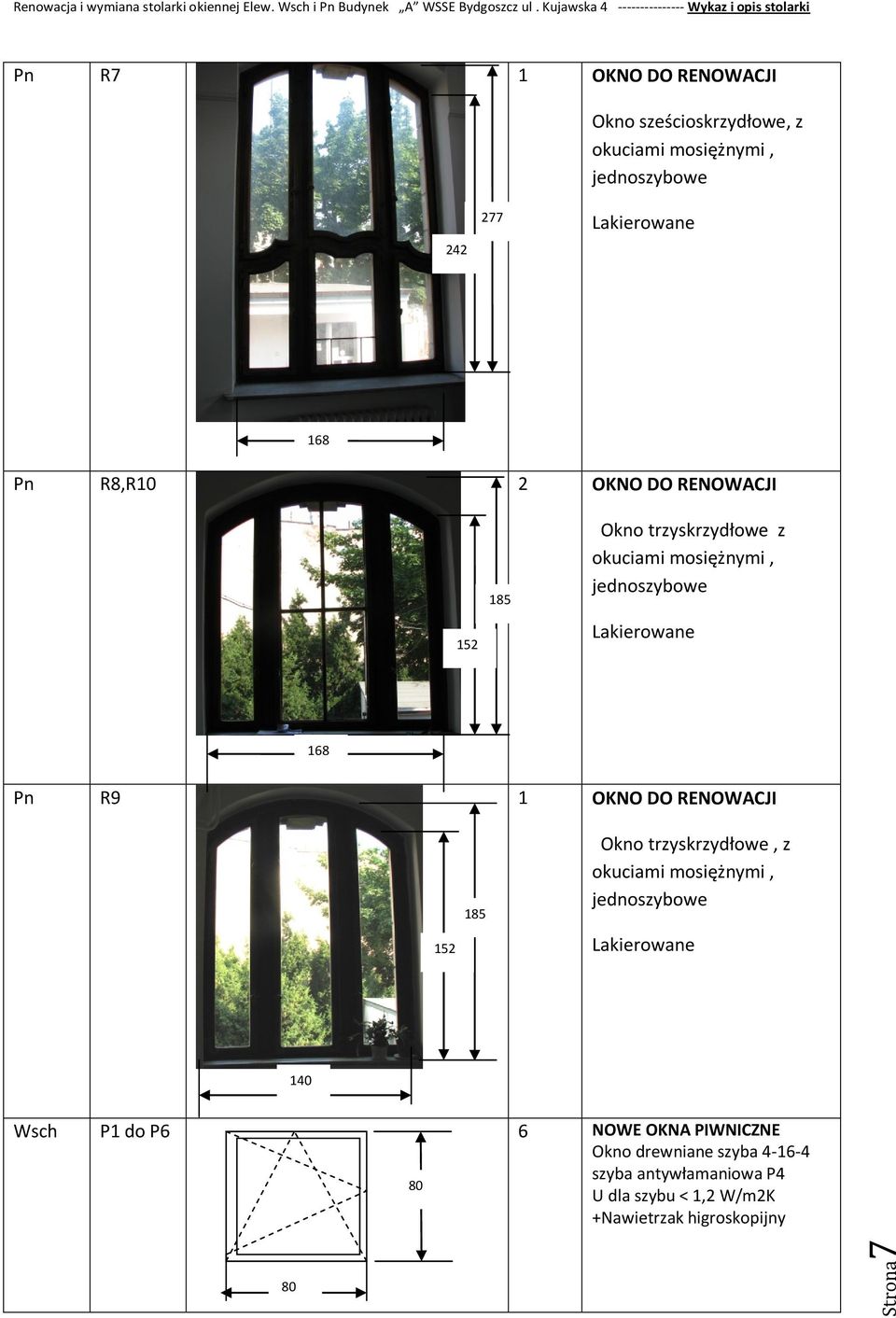

7 Strona7 Pn R7 1 OKNO DO RENOWACJI Okno sześcioskrzydłowe, z okuciami mosiężnymi, jednoszybowe Lakierowane 168 Pn R8,R10 2 OKNO DO RENOWACJI Okno trzyskrzydłowe z okuciami mosiężnymi, jednoszybowe Lakierowane 168 Pn R9 1 OKNO DO RENOWACJI Okno trzyskrzydłowe, z okuciami mosiężnymi, jednoszybowe Lakierowane 140 Wsch P1 do P6 6 NOWE OKNA PIWNICZNE 80 szyba antywłamaniowa P4 80

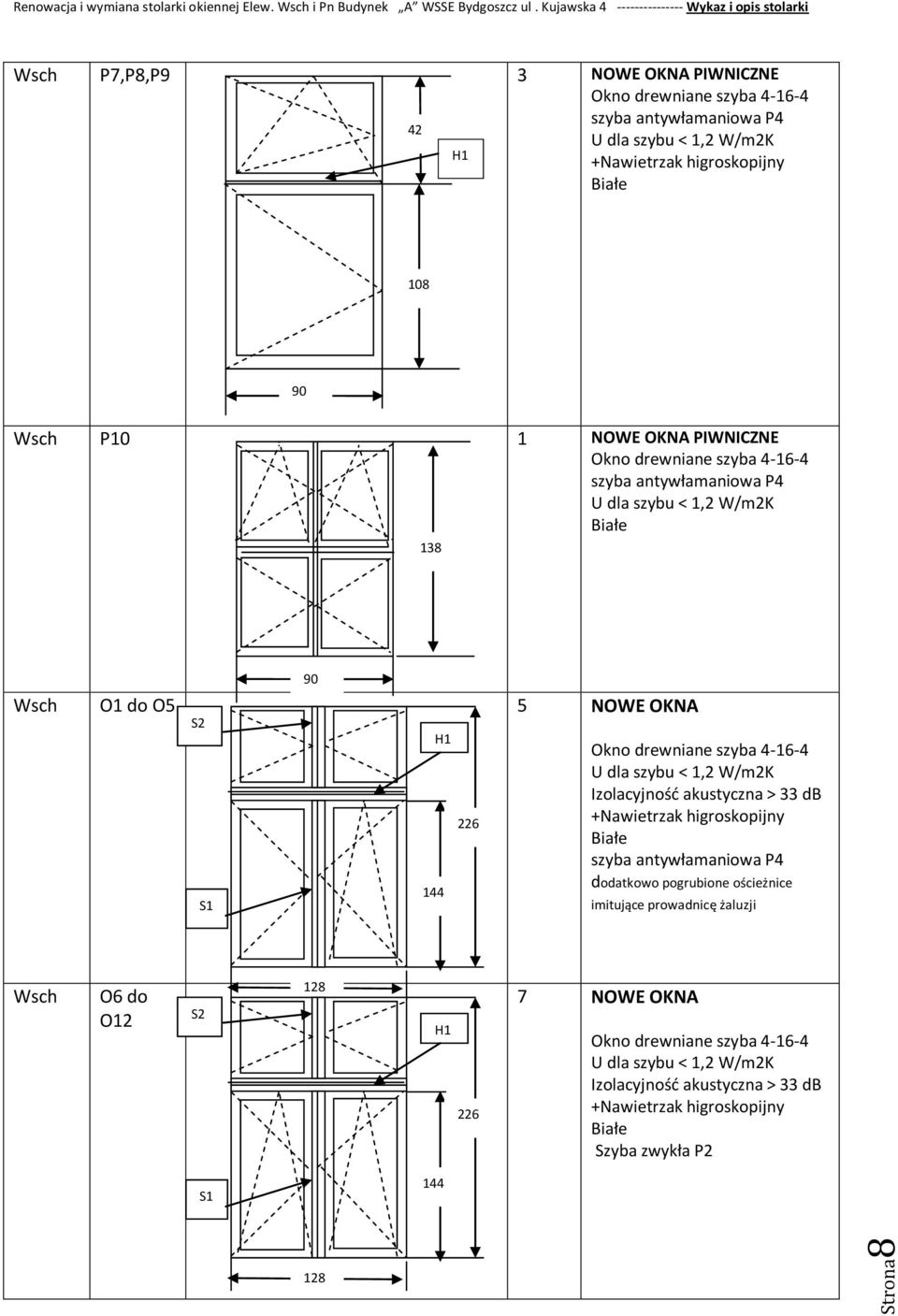

8 Strona8 Wsch P7,P8,P9 3 NOWE OKNA PIWNICZNE 42 szyba antywłamaniowa P Wsch P10 1 NOWE OKNA PIWNICZNE szyba antywłamaniowa P4 138 Wsch O1 do O5 5 NOWE OKNA S2 S szyba antywłamaniowa P4 dodatkowo pogrubione ościeżnice imitujące prowadnicę żaluzji Wsch O6 do O12 S NOWE OKNA S

9 Strona9 Wsch O14,O16 2 NOWE OKNA Wsch O15 1 NOWE OKNA Pn O13 1 NOWE OKNA Pn O25,O26, O27,O28 SŁ 2 SŁ SŁ- wzmocniony słupek szer. 15 cm przykryty będzie filarkiem z cegły 4 NOWE OKNA SŁ- wzmocniony słupek szer. 15 cm przykryty będzie filarkiem z cegły 172

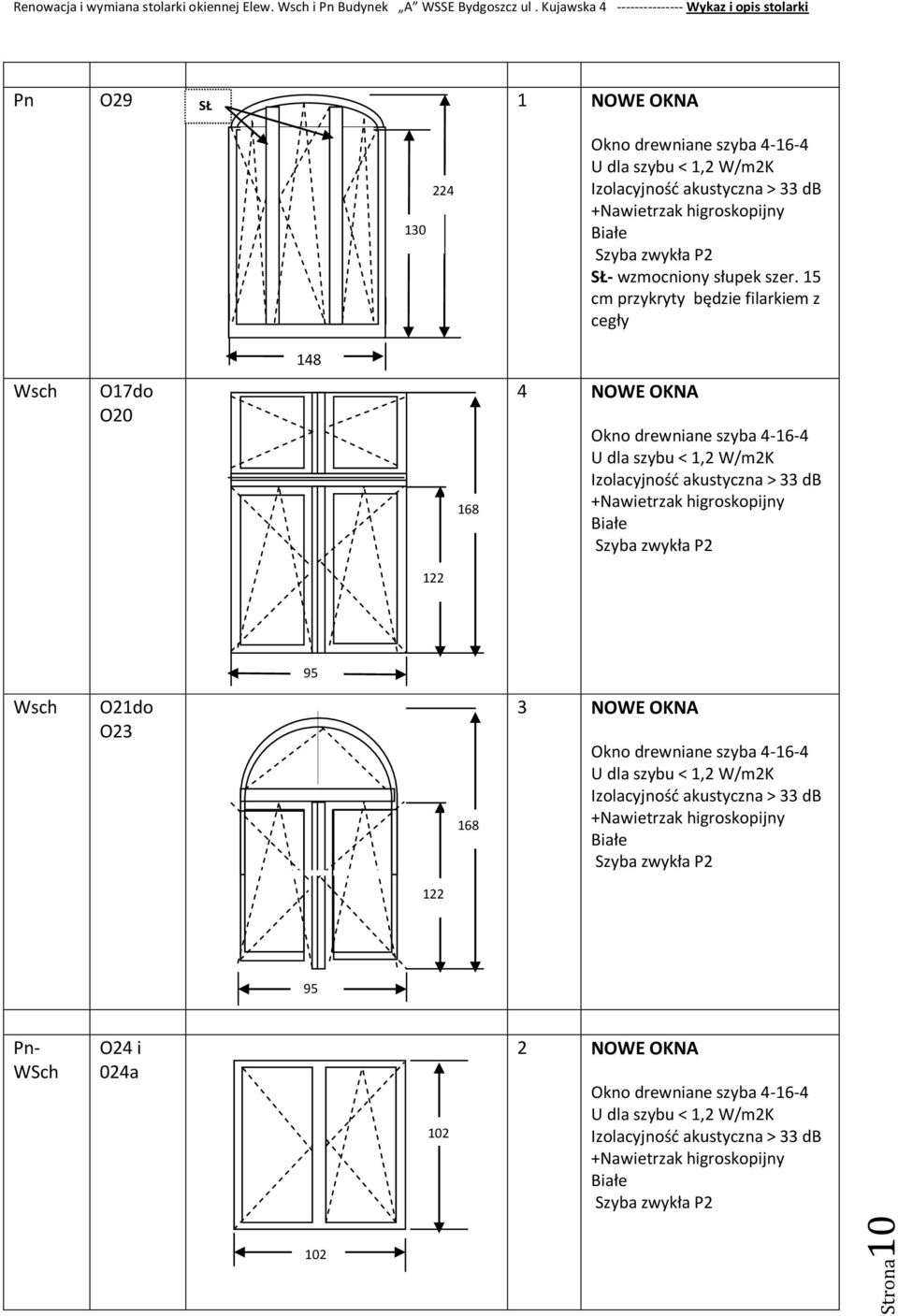

10 Strona10 Pn O29 1 NOWE OKNA SŁ SŁ- wzmocniony słupek szer. 15 cm przykryty będzie filarkiem z cegły 148 Wsch O17do O NOWE OKNA Wsch O21do O NOWE OKNA Pn- WSch O24 i 024a NOWE OKNA 102

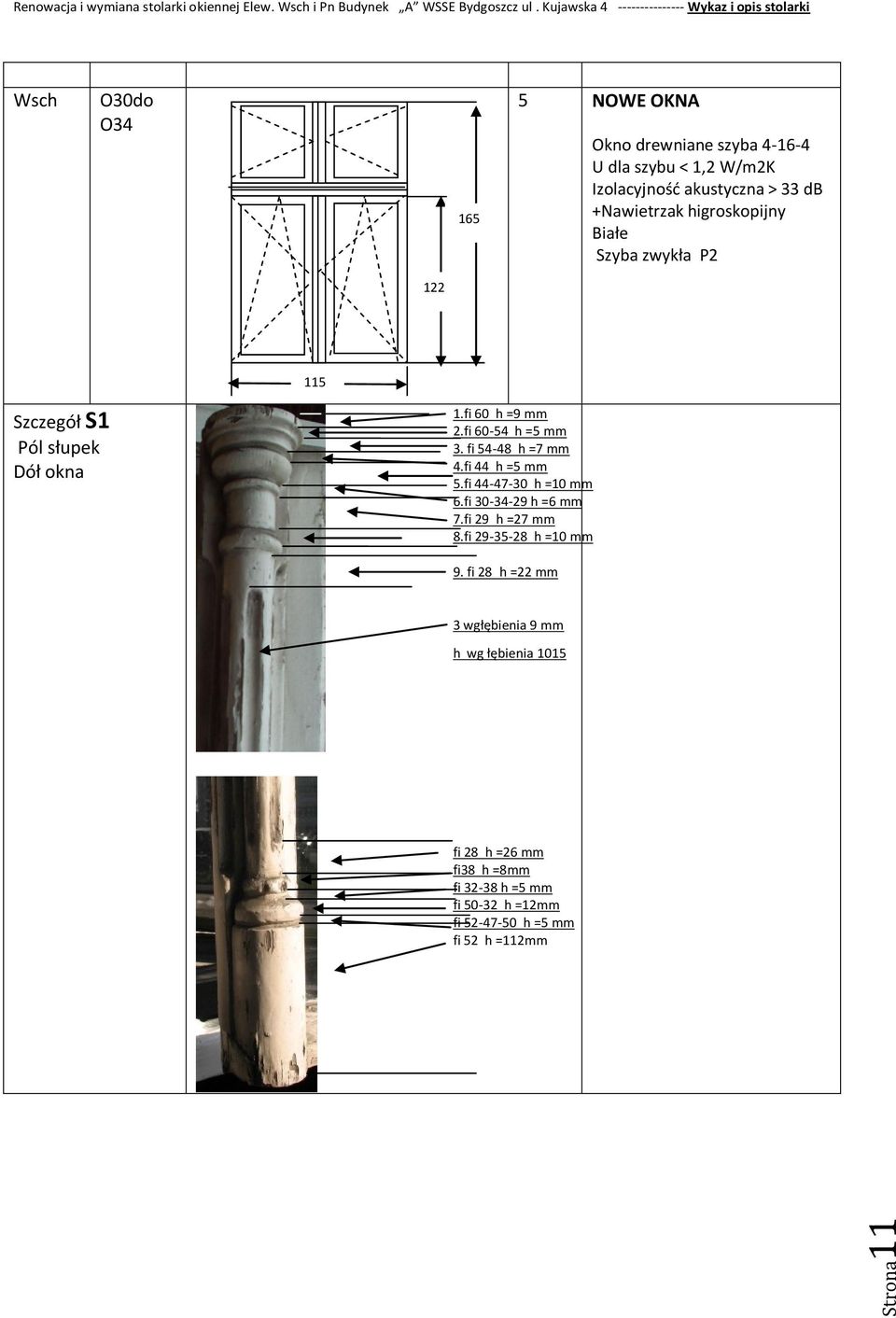

11 Strona11 Wsch O30do O NOWE OKNA Szczegół S1 Pól słupek Dół okna 1.fi 60 h =9 mm 2.fi h =5 mm 3. fi h =7 mm 4.fi 44 h =5 mm 5.fi h =10 mm 6.fi h =6 mm 7.fi 29 h =27 mm 8.fi h =10 mm 9. fi 28 h =22 mm 3 wgłębienia 9 mm h wg łębienia 1015 fi 28 h =26 mm fi38 h =8mm fi h =5 mm fi h =12mm fi h =5 mm fi 52 h =112mm

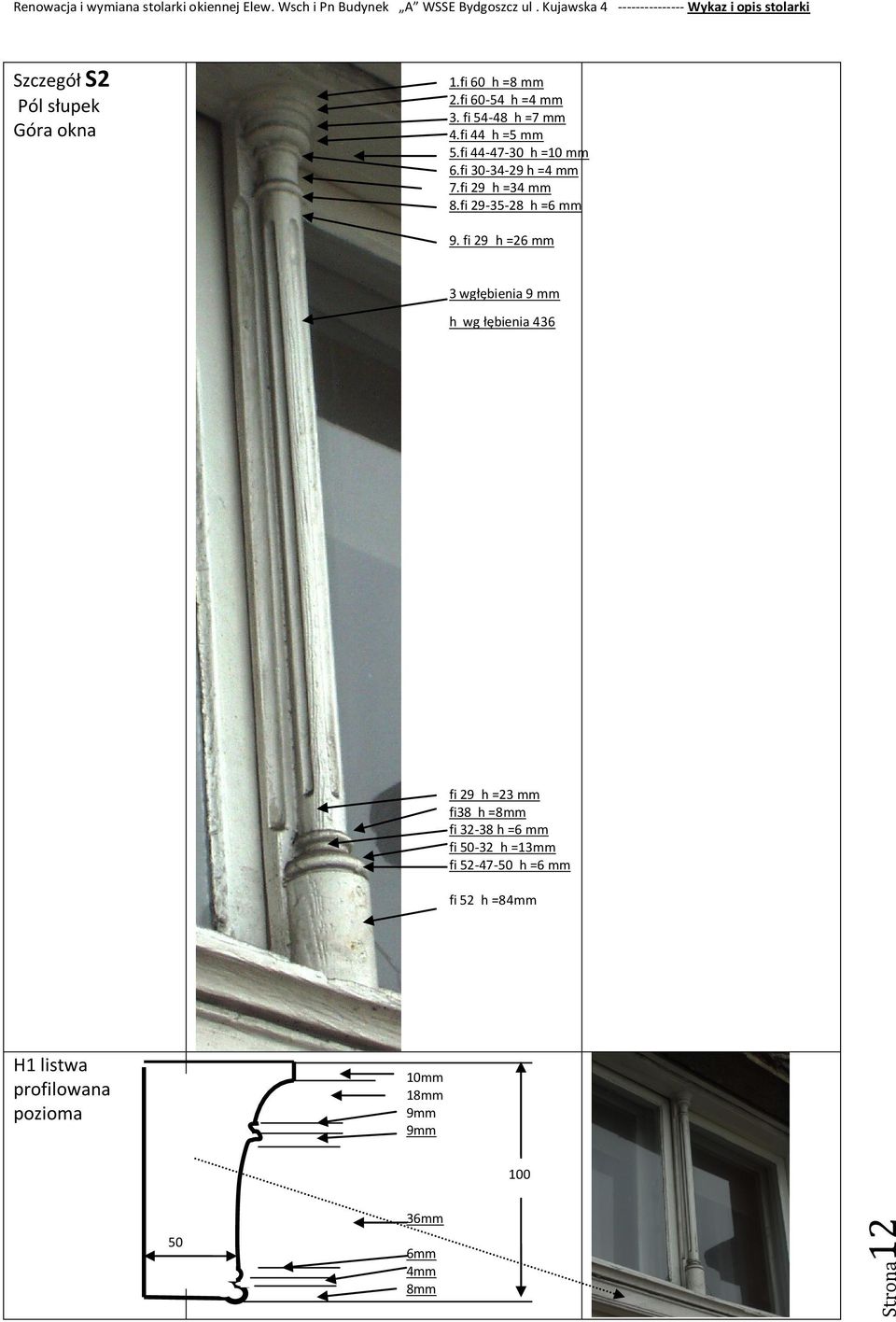

12 Strona12 Szczegół S2 Pól słupek Góra okna 1.fi 60 h =8 mm 2.fi h =4 mm 3. fi h =7 mm 4.fi 44 h =5 mm 5.fi h =10 mm 6.fi h =4 mm 7.fi 29 h =34 mm 8.fi h =6 mm 9. fi 29 h =26 mm 3 wgłębienia 9 mm h wg łębienia 436 fi 29 h =23 mm fi38 h =8mm fi h =6 mm fi h =13mm fi h =6 mm fi 52 h =84mm listwa profilowana pozioma 10mm 18mm 9mm 9mm mm 6mm 4mm 8mm

13 Strona13 Uwagi Końcowe 1. Wszelkie elementy zabytkowe (np. mosiężne klamki) w demontowanych oknach należy oczyścić i przekazać Inwestorowi 2. Wymiary stolarki mają charakter przybliżony. Przed przystąpieniem do wytwarzania okien należy pobrać dokładne wymiary z natury. 3. Ustalenie typu, miejsca zamontowania i okien w których niezbędne jest zamontowanie nawietrzaków higroskopijnych na podstawie uzgodnień z Inwestorem i Inspektorem nadzoru. 4. Okna muszą być zrealizowane i zamontowane w jednej samonośnej ramie. Ceglane filarki będą uzupełniane w terminie późniejszym w czaeie remontu elewacji. 5. Z uwagi na ciągły charakter pracy Stacji należy tak organizować prace aby wymiana okien w jednym pokoju występowała w cyklu jednodniowym tj. Demontaż, montaż, naprawa tynków.
