PROJEKT BUDOWLANY BUDOWA PODJAZDU DLA NIEPEŁNOSPRAWNYCH

Transkrypt

1 PROJEKT BUDOWLANY BUDOWA PODJAZDU DLA NIEPEŁNOSPRAWNYCH Na działce nr ewid w Szamotułach przy ul. Plac Sienkiewicza 20 Inwestor : Urząd Miasta i Gminy Szamotuły Adres : Szamotuły ul. Dworcowa 26 Adres budowy: Pl. Sienkiewicza 20 dz. nr 1619 obręb Szamotuły OPRACOWAŁ : Szamotuły, wrzesień 2009 r.

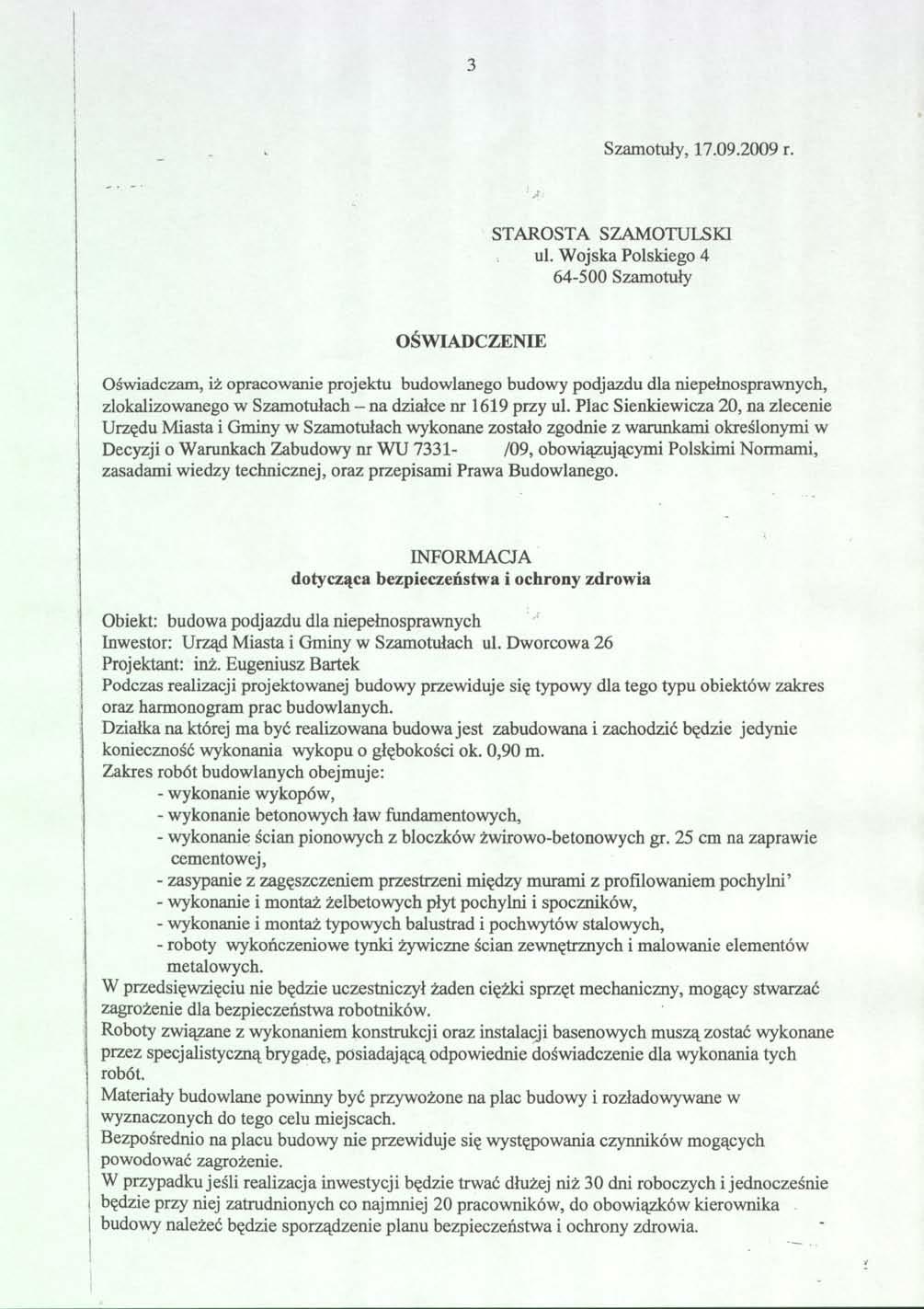

2 Zawartość teczki 1. Oświadczenie projektanta 2. Informacja dotycząca BiOZ 3. Projekt zagospodarowania działki - część opisowa - część rysunkowa 4. Uzgodnienie Wojewódzkiego Konserwatora Zabytków 5. Decyzja o warunkach zabudowy 6. Opis techniczny do projektu budowlanego 7. Rysunki

3 PROJEKT ZAGOSPODAROWANIA DZIAŁKI -część opisowa- 1. Przedmiot inwestycji: Budowa podjazdu dla niepełnosprawnych. 2. Dane ogólne 2.1. Inwestor: Urząd Miasta i Gminy Szamotuły ul. Dworcowa Szamotuły 2.2. Lokalizacja: Przy budynku administracyjno-biurowym Szamotuły ul. Plac Sinkiewicza 20 dz. Nr Obiekt : Podjazd dla niepełnosprawnych o pow. zabud. 44,06 m Decyzją o warunkach zabudowy ustalona przez Burmistrza Miasta i Gminy nr WU 7331 /09 z dnia października 2009 r 2.5. Mapa zasadnicza w skali 1 : 500 wykonana przez Teresę Kopras - Geodetę uprawnionego. 3. Istniejący stan zagospodarowania: Inwestycja zlokalizowana została przy schodach wejściowych do istniejącej posesji zabudowanej budynkiem administracyjno - biurowym, przy ul. Plac Sienkiewicza 20 w Szamotułach. Dostęp do posesji z drogi gminnej utwardzony, obiekt zaopatrzony w energię elektryczną oraz w wodę z istniejących sieci miejskich. Zrzut ścieków do istniejącej, miejskiej sieci kanalizacji sanitarnej. Teren przy schodach utwardzony, płaski. 4. Projektowane zagospodarowanie: Zgodnie z decyzją o warunkach zabudowy, projektuje się budowę podjazdu dla niepełnosprawnych w poziomie przyziemia. Pozostałe zagospodarowanie terenu pozostaje bez zmian. 5. Dane o projektowanych obiektach: Projektowana szerokość obiektu 5,22 m Projektowana długość obiektu 8,34 m. Projektowana maksymalna wysokość obiektu 1,08 m. 6. Zastawienie powierzchni: A. Projektowana powierzchnia zabudowy podjazdu 43,53 m 2 B. Istniejąca powierzchnia zabudowy 207,01 m 2 RAZEM 250,54 m 2 7. Obiekt nie jest obiektem zabytkowym, nie jest wpisany do rejestru zabytków

4 ale podlega ochronie konserwatorskiej. 8. Działka nie znajduje się na terenach górniczych. Szamotuły, wrzesień 2009 r. Opracował:

5

6

7

8

9

10

11

12

13

14 Opis techniczny do projektu budowlanego budowy podjazdu dla niepełnosprawnych I. Dane ogólne Inwestor : Urząd Miasta i Gminy Szamotuły Adres : Szamotuły ul. Dworcowa 26 Projektuje się wykonanie podjazdu dla niepełnosprawnych przy schodach wejściowych do budynku administracyjno - biurowego zlokalizowanego przy ul. Pl. Sienkiewicz 20 w Szamotułach II. Opis konstrukcji Elementy wylewane (płyty spoczników i podjazdów) projektuje się wykonać jako prefabrykowane z betonu B25 lastrico groszkowane zbrojone siatką z prętów stalowych ø 5 mm o grubości 4 cm, Najwyższy bieg pochylni wykonać z kratek WEMA na konstrukcji stalowej z rur prostokątnych 150x100x8 mm, w celu umożliwienia doświetlenia okien piwnicznych. Roboty ziemne wykopy należy wykonać w miarę możliwości w okresie najniższego poziomu wód gruntowych. W razie potrzeby obniżyć poziom wód gruntowych na czas wykonywania robót przez pompowanie lub wykonanie drenażu. Roboty wykonywać ręcznie lub mechanicznie ze skarpami skośnymi lub pionowymi w zależności od istniejących warunków gruntowo-wodnych. Po wykonaniu robót ziemnych wykonać podsypkę piaskową gr. ok. 5 cm i zagęścić ją, po czym wykonać podkład z chudego betonu B10 o gr. 5 cm. Na wykonanym podkładzie wylać ławy fundamentowe 30x30 cm z betonu B-20. Po związaniu betonu należy wykonać izolację poziomą 2x papa asfaltowa i wymurować ściany obwodowe podjazdu oraz wykonać izolacje pionowe przeciwwilgociowe ścian 2x Abizol R + P Następnie wykonać tynki i wyprawy polimerowo żywiczne zewnętrzne ścian. Stalowe balustrady i pochwyty montować na słupkach stalowych z rury ø 38 mm osadzonych w murkach. Po zakończeniu robót teren wokół należy uporządkować i uzupełnić utwardzenie przy wjeździe na podjazd wykonując podłoże z kostki betonowej. Szamotuły, wrzesień 2009 r. OPRACOWAŁ :

15

16

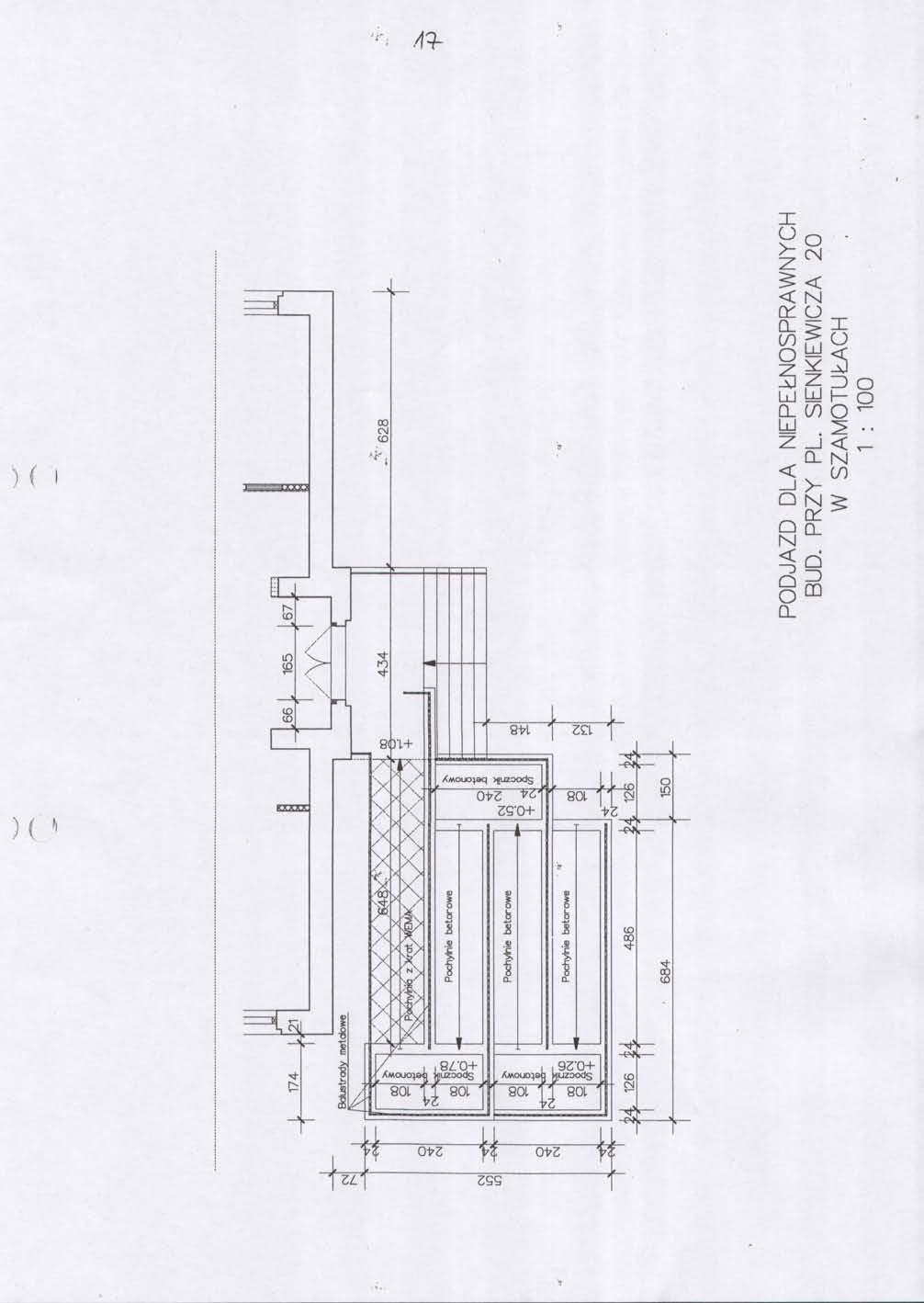

17
