Pawilony Wartownicze na terenie Muzeum Łazienki Królewskie w Warszawie

Transkrypt

1 Architekci Dawidczyk & Partnerzy Sp. z o. o. Manufaktura Praska, ul. Okrzei 18 lok. 40, Warszawa tel / / poczta@iadp.pl Inwestycja: Faza: Pawilony Wartownicze na terenie PROJEKT KONCEPCYJNY ITEKTURA Adres inwestycji: Inwestor: Jednostka projektowania:, Ul. Agrykoli Warszawa, Ul. Agrykoli Warszawa Architekci Dawidczyk & Partnerzy Sp. z o. o. ul. Okrzei 18/40, Warszawa / tel. (22) Zespół Autorski: Architektura mgr inż. arch. Katarzyna Dawidczyk MA/KK/003/02 Warszawa, grudzień 2017

2 Architekci Dawidczyk & Partnerzy sp. z.o.o. / Manufaktura Praska, ul. Okrzei 18/ Warszawa Spis treści I. ZESPÓŁ AUTORSKI II. OPIS OGÓLNY Dane formalne Adres Inwestycji Inwestor Jednostka projektująca Materiały wyjściowe Podstawa opracowania Przedmiot opracowania... 4 III Dane ogólne Przedmiot inwestycji Ogólny opis projektowanych rozwiązań Pawilon wartowniczy parkowy Pawilon wartowniczy parkingowy IV. SPIS RYSUNKÓW... 7 Strona 2

3 Architekci Dawidczyk & Partnerzy sp. z.o.o. / Manufaktura Praska, ul. Okrzei 18/ Warszawa I. Zespół Autorski. ITEKTURA upr. nr mgr inż. arch. Katarzyna Dawidczyk upr. nr MA/KK/003/02 II. Opis ogólny. 1. Dane formalne Adres Inwestycji. Park, Inwestor., 1.3. Jednostka projektująca. Architekci Dawidczyk & Partnerzy Sp. z o.o. ul. Okrzei 18/40, Warszawa tel./fax mail: poczta@iadp.pl 2. Materiały wyjściowe Podstawa opracowania. 2.1.a. Formalne podstawy opracowania - Umowa nr 199/10/2017/K z dnia 16 października 2017 r. Strona 3

4 Architekci Dawidczyk & Partnerzy sp. z.o.o. / Manufaktura Praska, ul. Okrzei 18/ Warszawa 2.1.b. Prawne podstawy opracowania - Ustawa z dnia 7 lipca 1994 r. Prawo budowlane Dz.U. Nr 113, poz. 954 z roku 2005 wraz z późniejszymi zmianami. - Rozporządzenie Ministra Infrastruktury z dn. 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, Dz.U. Nr 75, poz. 690 wraz z późniejszymi zmianami. - Załącznik Nr 1 do Rozporządzenia Ministra Infrastruktury z dn. 7 kwietnia 2004 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, poz obejmujący Wykaz Polskich Norm przywołanych w rozporządzeniu. - Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego. - Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004 r. Dz. U. Nr 130, poz w sprawie określenia metod i podstaw sporządzenia kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym. - Ustawa o badaniach i certyfikacji z 3 kwietnia 1993 r. (Dz.U. z 1993 r. poz. 250, z późniejszymi zmianami. - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 1998 r. w sprawie określenia wykazu wyrobów budowlanych nie mających istotnego wpływu na spełnienie wymagań podstawowych oraz wyrobów wytwarzanych i stosowanych według uznanych zasad sztuk budowlanej Dz.U. Nr 99, poz Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 1998 r. w sprawie aprobat i kryteriów technicznych oraz jednostkowego stosowania wyborów budowlanych Dz.U. Nr 107, poz Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 4 marca 1999 r. w sprawie wprowadzenia obowiązku stosowania niektórych Polskich Norm (Dz.U. Nr 22, poz. 209). - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 31 lipca 1998 r. w sprawie systemów oceny zgodności oraz sposobu znakowania wyrobów budowlanych dopuszczanych do obrotu i powszechnego stosowania w budownictwie Dz. U. Nr 113, poz c. Merytoryczne podstawy opracowania. Wytyczne opracowania - Dokumentacja zdjęciowa; październik 2017 r. - Wizja lokalna; październik 2017 r. - Wytyczne Inwestora Przedmiot opracowania Przedmiotem opracowania jest Projekt Koncepcyjny dla Inwestycji: Budki Wartownicze na terenie Parku ul. Agrykoli 1. Przedmiot opracowania został podzielony pod względem funkcjonalnym na dwa elementy: - budka wartownicza mała (rozmieszczona na terenie parku, wzdłuż alejek parkowych) - budka wartownicza duża (umieszczona przy parkingu przy ul. Parkowej). Przedmiot opracowania został opracowany w kilku wariantach: tradycyjnej, historycznej, nowoczesnej. Po wstępnej weryfikacji przyjęto do dalszych prac rozwinięcie wariantu tradycyjnego. Niniejszy projekt jest uszczegółowieniem przyjętego i zatwierdzonego przez Inwestora wariantu budki wartowniczej. Strona 4

5 Architekci Dawidczyk & Partnerzy sp. z.o.o. / Manufaktura Praska, ul. Okrzei 18/ Warszawa III. Projekt Koncepcyjny 1. Dane ogólne Przedmiot inwestycji. Przedmiotem opracowania jest Projekt Koncepcyjny dla Inwestycji: Budki Wartownicze na terenie Parku ul. Agrykoli 1. Przedmiot opracowania został podzielony pod względem funkcjonalnym na dwa elementy: - budka wartownicza mała (rozmieszczona na terenie parku, wzdłuż alejek parkowych), - budka wartownicza duża (umieszczona przy parkingu przy ul. Parkowej). 2. Ogólny opis projektowanych rozwiązań Pawilon wartowniczy parkowy. Pawilon wartowniczy parkowy. Wariant tradycyjny. Podstawowe dane: Wymiar zewnętrzny brutto x 160 cm. Wymiar wewnętrzny 130 x 130cm Powierzchnia zabudowy 2,56 m2 Powierzchnia wewnętrzna 1,44 m2 Wysokość brutto od poziomu terenu 309 cm. Poziom posadzki względem poziomu terenu 15 cm. Konstrukcja obiektu szkieletowa (drewniano-stalowa). Obiekt posadowiony na fundamencie żelbetowym. Izolacja termiczna z wełny mineralnej. Izolacje przeciwwilgociowe materiały bitumiczne. Kolorystyka: Kolor budki (poza przeszkleniem) - RAL 7016 Kolor przeszklenia RAL 7015 (grafit), 50% Przeszklenie od frontu i z boków. Drzwi wejściowe od tyłu. Przeszklenia w technologii ścian kurtynowych ślusarki aluminiowej. Przeszklenie z szkła barwionego; kolor - grafit; przepuszczalność 50%. Na szkle układ pasów foli matowej o kolorze dobranym do przeszkalnia. Do wysokości ok. 1,5 m przeszklenie powinno w znacznym sposób ograniczać wgląd do wnętrza. Elewacja w pasie dolnym wykończona panelami ze sklejki w kolorze szarym. Zadaszenie oraz obróbki i parapety wewnętrzne - blacha tytan-cynk. Planowane wewnętrzne instalacje: elektryczna, niskoprądowa, alarmowe, elektryczna: ogrzewania i chłodzenia. Instalacje zlokalizowane w przestrzeniach zadaszenia, tylnej ściany oraz podposadzkowych. Strona 5

6 Architekci Dawidczyk & Partnerzy sp. z.o.o. / Manufaktura Praska, ul. Okrzei 18/ Warszawa Budka wyposażone w instalacja wentylacji. Budka wyposażona w krzesło z ruchomym blatem roboczym. Posadzka zmywalna o dużej trwałości. Wyposażenie stół roboczy wraz z półką na wys. 40 cm wg detalu. Wszystkie elementy elewacji i wykończenia (w szczególności przeszklenia) muszą być skonsultowane z Zamawiającym i uzyskać jego akceptację Pawilon wartowniczy parkingowy. Pawilon wartowniczy parkingowy. Wariant tradycyjny. Podstawowe dane: Wymiar zewnętrzny brutto x 190 cm. Wymiar wewnętrzny 330 x 158 cm Powierzchnia zabudowy 6,91 m2 Powierzchnia wewnętrzna 5,24 m2 Wysokość brutto od poziomu terenu 316 cm. Poziom posadzki względem poziomu terenu 15 cm. Konstrukcja obiektu szkieletowa (drewniano-stalowa). Obiekt posadowiony na fundamencie żelbetowym. Izolacja termiczna z wełny mineralnej. Izolacje przeciwwilgociowe materiały bitumiczne. Kolorystyka: Kolor budki (poza przeszkleniem) - RAL 7016 Kolor przeszklenia RAL 7015 (grafit), 50% Przeszklenie od frontu i z boków. Drzwi wejściowe od tyłu. We frontowej części zlokalizowane okienko podawcze. Przeszklenia w technologii ścian kurtynowych ślusarki aluminiowej. Okienko podawcze wykonane w technologii ściany fasadowej bezszprosowej. Przeszklenie z szkła barwionego; kolor - grafit; przepuszczalność 50%. Na szkle układ pasów foli matowej o kolorze dobranym do przeszkalnia. Do wysokości ok. 1,5 m przeszklenie powinno w znacznym sposób ograniczać wgląd do wnętrza Elewacja w pasie dolnym wykończona panelami ze sklejki w kolorze szarym. Zadaszenie oraz obróbki i parapety wewnętrzne - blacha tytan-cynk. Planowane wewnętrzne instalacje: elektryczna, niskoprądowa, alarmowe, elektryczna: ogrzewania i chłodzenia. Instalacje zlokalizowane w przestrzeniach zadaszenia, tylnej ściany oraz podposadzkowych. Budka wyposażone w instalacja wentylacji. Budka wyposażona w blaty robocze wg rysunku. Posadzka zmywalna o dużej trwałości. Wyposażenie stół roboczy wg detalu. Wszystkie elementy elewacji i wykończenia (w szczególności przeszklenia) muszą być skonsultowane z Zamawiającym i uzyskać jego akceptację. Strona 6

7 Architekci Dawidczyk & Partnerzy sp. z.o.o. / Manufaktura Praska, ul. Okrzei 18/ Warszawa IV. Spis rysunków Nr Tytuł Skala 1. Budka parkowa / Wizualizacja 2. Budka parkowa / Elewacja frontowa 3. Budka parkowa / Elewacja boczna 4. Budka parkowa / Elewacja tylna 5. Budka parkowa / Rzut 6. Budka parkowa / Rzut dachu 7. Budka parkowa / Przekrój 8. Budka parkingowa / Wizualizacja 9. Budka parkingowa / Elewacja frontowa 10. Budka parkingowa / Elewacja boczna 11. Budka parkingowa / Elewacja tylna 12. Budka parkingowa / Rzut 13. Budka parkingowa / Rzut dachu 14. Budka parkingowa / Przekrój 15. Budka parkingowa / Detal blatu roboczego 16. Budka parkowa / Detal blatu roboczego Strona 7

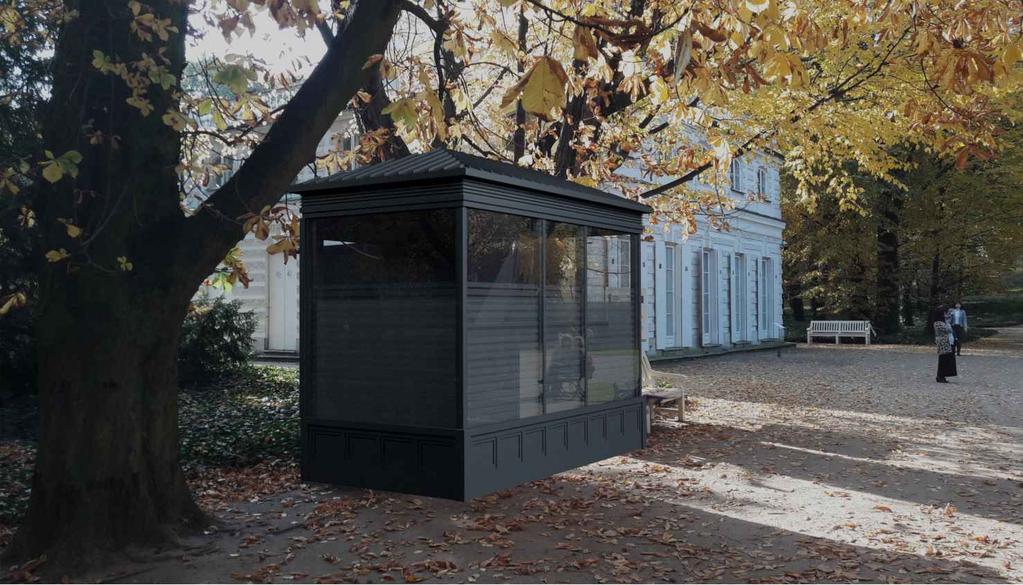

8 WIZUALIZACJA BUDKA STRAŻNIKA PARKOWEGO 1

9 ,5 33 ELEWACJA FRONTOWA BUDKA STRAŻNIKA PARKOWEGO ELEWACJA FRONTOWA 2

10 291, ,5 31,5 ELEWACJA BOCZNA BUDKA STRAŻNIKA PARKOWEGO ELEWACJA BOCZNA 3

11 291, ,5 31,5 ELEWACJA TYLNA BUDKA STRAŻNIKA PARKOWEGO ELEWACJA BOCZNA 4

12 RZUT BUDKA STRAŻNIKA PARKOWEGO ELEWACJA BOCZNA 5

13 % 38% 38% 38% RZUT DACHU BUDKA STRAŻNIKA PARKOWEGO RZUT DACHU 6

14 Przestrzeń istalacyjna wentylacji i klimatyzacji Żaluzje wentylacyjne , , ,5 33 PRZEKRÓJ ,5 3,5 3,5 3,5 3,5 5,5 5,5 5,5 8,5 8,5 8,5 6,5 6,5 6, , ,5 Rysunek na szybach 295 BUDKA STRAŻNIKA PARKOWEGO PRZEKRÓJ 7

15 WIZUALIZACJA BUDKA STRAŻNIKA PARKINGOWEGO 8

16 307, ,5 40,5 ELEWACJA FRONTOWA BUDKA STRAŻNIKA PARKINGOWEGO ELEWACJA FRONTOWA 9

17 307, ,5 40,5 ELEWACJA BOCZNA BUDKA STRAŻNIKA PARKINGOWEGO ELEWACJA BOCZNA 10

18 307, ,5 40,5 ELEWACJA TYLNA BUDKA STRAŻNIKA PARKINGOWEGO ELEWACJA TYLNA 11

19 ,5 331 Okno podawcze RZUT BUDKA STRAŻNIKA PARKINGOWEGO RZUT 12

20 % 38% 38% 38% BUDKA STRAŻNIKA PARKINGOWEGO RZUT DACHU RZUT DACHU 13

21 Przestrzeń istalacyjna wentylacji i klimatyzacji Żaluzje wentylacyjne ,5 PRZEKRÓJ ,5 3,5 3,5 3,5 3,5 5,5 5,5 5,5 8,5 8,5 8,5 6,5 6,5 6, , , , ,5 Rysunek na szybach BUDKA STRAŻNIKA PARKINGOWEGO PRZEKRÓJ 14

22 , , BUDKA STRAŻNIKA PARKINGOWEGO 270 DETAL BLATU ROBOCZEGO 1:10 15

23 GNIAZDKA ELEKTRYCZNE TELETECHNICZNE RZUT , PÓŁKA NISKA BUDKA STRAŻNIKA PARKOWEGO 15,5 DETAL MEBLA PRZEKRÓJ ELEWACJA FRONTOWA 16
