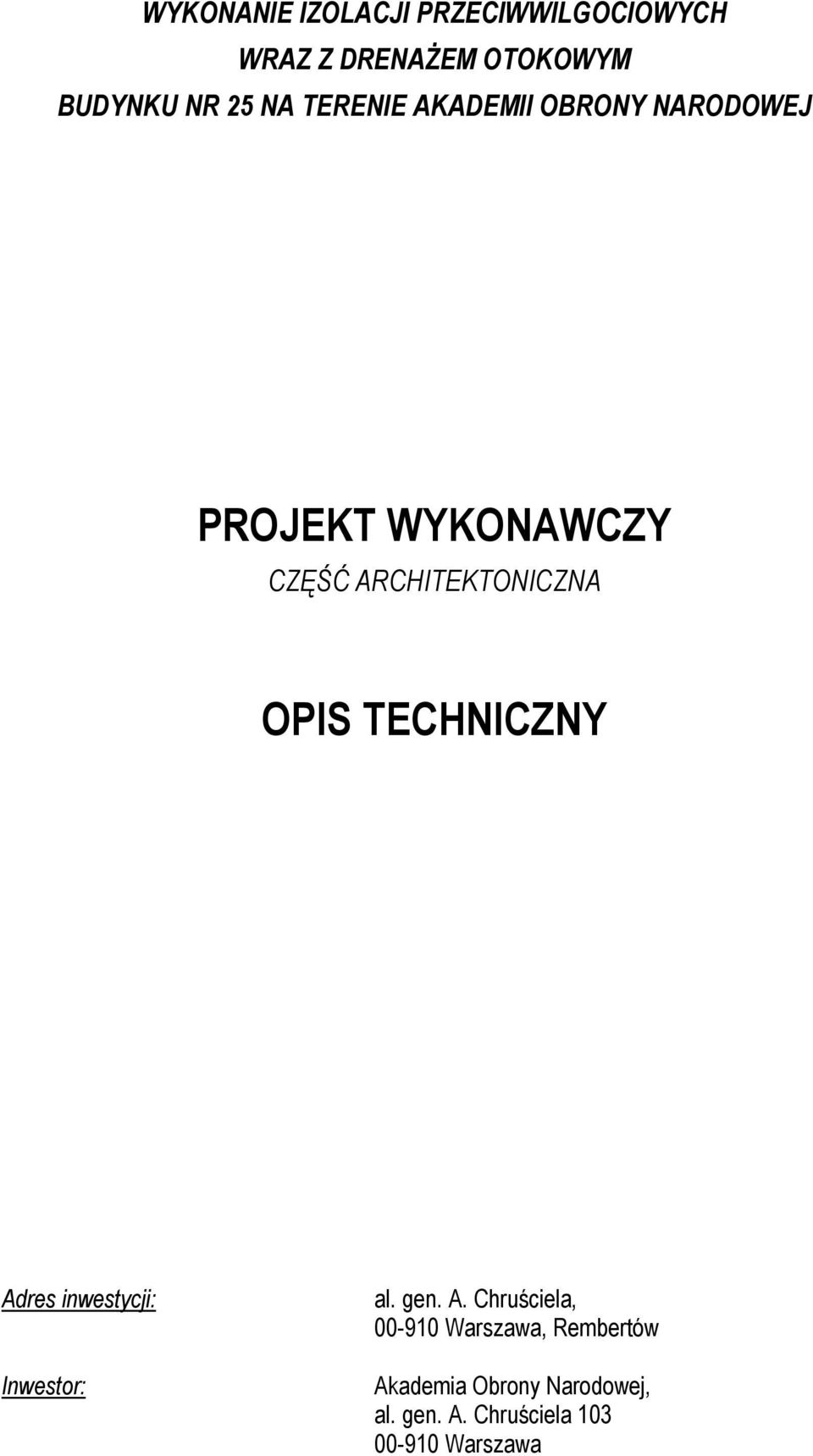

1 WYKONANIE IZOLACJI PRZECIWWILGOCIOWYCH WRAZ Z DRENAŻEM OTOKOWYM BUDYNKU NR 25 NA TERENIE AKADEMII OBRONY NARODOWEJ PROJEKT WYKONAWCZY CZĘŚĆ ARCHITEKTONICZNA OPIS TECHNICZNY Adres inwestycji: Inwestor: al. gen. A. Chruściela, Warszawa, Rembertów Akademia Obrony Narodowej, al. gen. A. Chruściela Warszawa

2 2 PRACOWNIA PROJEKTOWA MAXPOL

3 PRACOWNIA PROJEKTOWA MAXPOL 3 SPIS TREŚCI SPIS TREŚCI PRZEDMIOT OPRACOWANIA PODSTAWA OPRACOWANIA OPIS STANU ISTNIEJĄCEGO OBIEKTU ZESTAWIENIE ELEMENTÓW ZAGOSPODAROWANIA TERENU DANE CHARAKTERYZUJĄCE OBIEKT... 5 ROZWIĄZANIA PROJEKTOWE ROZWIĄZANIA FUNKCJONALNO - PRZESTRZENNE PRACE BUDOWLANE UWAGI KOŃCOWE: SPIS RYSUNKÓW... 7 RADOM, Maj 2014

ZESTAWIENIE ELEMENTÓW ZAGOSPODAROWANIA TERENU... 4 5. DANE CHARAKTERYZUJĄCE OBIEKT.

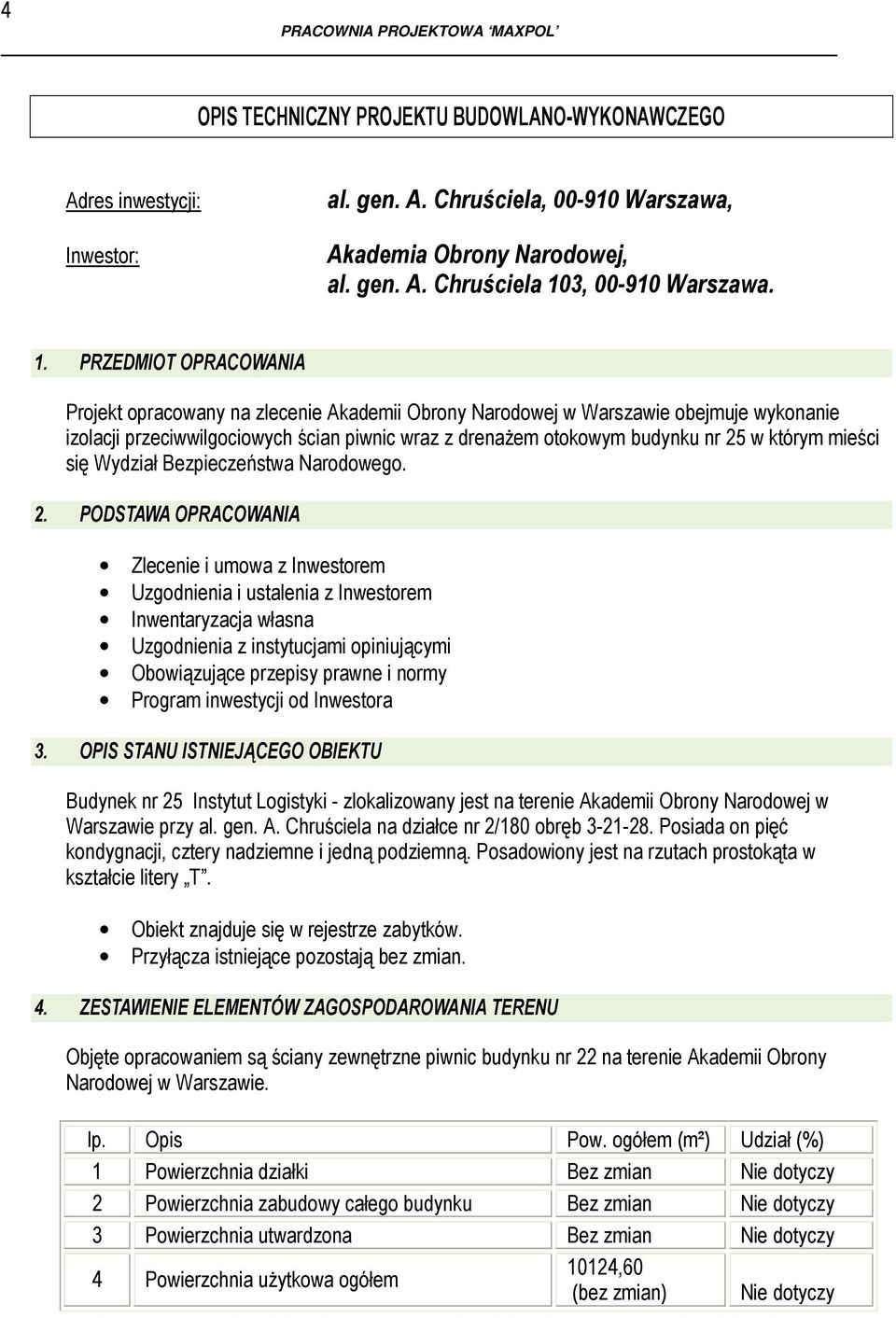

4 4 PRACOWNIA PROJEKTOWA MAXPOL OPIS TECHNICZNY PROJEKTU BUDOWLANO-WYKONAWCZEGO Adres inwestycji: Inwestor: al. gen. A. Chruściela, Warszawa, Akademia Obrony Narodowej, al. gen. A. Chruściela 103, Warszawa. 1. PRZEDMIOT OPRACOWANIA Projekt opracowany na zlecenie Akademii Obrony Narodowej w Warszawie obejmuje wykonanie izolacji przeciwwilgociowych ścian piwnic wraz z drenażem otokowym budynku nr 25 w którym mieści się Wydział Bezpieczeństwa Narodowego. 2. PODSTAWA OPRACOWANIA Zlecenie i umowa z Inwestorem Uzgodnienia i ustalenia z Inwestorem Inwentaryzacja własna Uzgodnienia z instytucjami opiniującymi Obowiązujące przepisy prawne i normy Program inwestycji od Inwestora 3. OPIS STANU ISTNIEJĄCEGO OBIEKTU Budynek nr 25 Instytut Logistyki - zlokalizowany jest na terenie Akademii Obrony Narodowej w Warszawie przy al. gen. A. Chruściela na działce nr 2/180 obręb Posiada on pięć kondygnacji, cztery nadziemne i jedną podziemną. Posadowiony jest na rzutach prostokąta w kształcie litery T. Obiekt znajduje się w rejestrze zabytków. Przyłącza istniejące pozostają bez zmian. 4. ZESTAWIENIE ELEMENTÓW ZAGOSPODAROWANIA TERENU Objęte opracowaniem są ściany zewnętrzne piwnic budynku nr 22 na terenie Akademii Obrony Narodowej w Warszawie. lp. Opis Pow. ogółem (m²) Udział (%) 1 Powierzchnia działki Bez zmian Nie dotyczy 2 Powierzchnia zabudowy całego budynku Bez zmian Nie dotyczy 3 Powierzchnia utwardzona Bez zmian Nie dotyczy 4 Powierzchnia użytkowa ogółem 10124,60 (bez zmian) Nie dotyczy

którym mieści się Wydział Bezpieczeństwa Narodowego. 2.

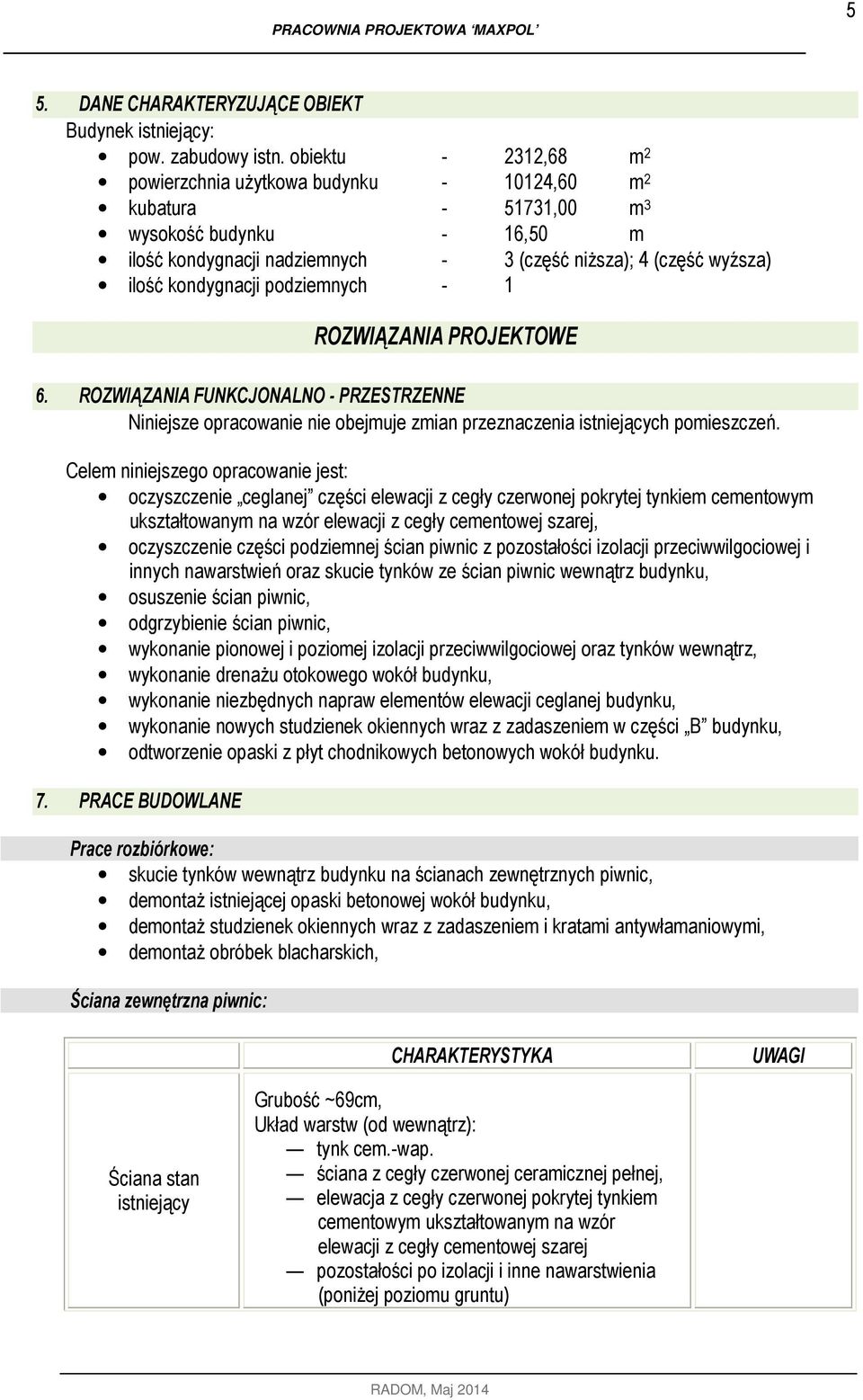

5 PRACOWNIA PROJEKTOWA MAXPOL 5 5. DANE CHARAKTERYZUJĄCE OBIEKT Budynek istniejący: pow. zabudowy istn. obiektu ,68 m 2 powierzchnia użytkowa budynku ,60 m 2 kubatura ,00 m 3 wysokość budynku - 16,50 m ilość kondygnacji nadziemnych - 3 (część niższa); 4 (część wyźsza) ilość kondygnacji podziemnych - 1 ROZWIĄZANIA PROJEKTOWE 6. ROZWIĄZANIA FUNKCJONALNO - PRZESTRZENNE Niniejsze opracowanie nie obejmuje zmian przeznaczenia istniejących pomieszczeń. Celem niniejszego opracowanie jest: oczyszczenie ceglanej części elewacji z cegły czerwonej pokrytej tynkiem cementowym ukształtowanym na wzór elewacji z cegły cementowej szarej, oczyszczenie części podziemnej ścian piwnic z pozostałości izolacji przeciwwilgociowej i innych nawarstwień oraz skucie tynków ze ścian piwnic wewnątrz budynku, osuszenie ścian piwnic, odgrzybienie ścian piwnic, wykonanie pionowej i poziomej izolacji przeciwwilgociowej oraz tynków wewnątrz, wykonanie drenażu otokowego wokół budynku, wykonanie niezbędnych napraw elementów elewacji ceglanej budynku, wykonanie nowych studzienek okiennych wraz z zadaszeniem w części B budynku, odtworzenie opaski z płyt chodnikowych betonowych wokół budynku. 7. PRACE BUDOWLANE Prace rozbiórkowe: skucie tynków wewnątrz budynku na ścianach zewnętrznych piwnic, demontaż istniejącej opaski betonowej wokół budynku, demontaż studzienek okiennych wraz z zadaszeniem i kratami antywłamaniowymi, demontaż obróbek blacharskich, Ściana zewnętrzna piwnic: CHARAKTERYSTYKA UWAGI Ściana stan istniejący Grubość ~69cm, Układ warstw (od wewnątrz): tynk cem.-wap. ściana z cegły czerwonej ceramicznej pełnej, elewacja z cegły czerwonej pokrytej tynkiem cementowym ukształtowanym na wzór elewacji z cegły cementowej szarej pozostałości po izolacji i inne nawarstwienia (poniżej poziomu gruntu) RADOM, Maj 2014

kondygnacji podziemnych - 1 ROZWIĄZANIA PROJEKTOWE 6. ROZWIĄZANIA FUNKCJONALNO - PRZESTRZENNE Niniejsze opracowanie nie obejmuje zmian przeznaczenia istniejących pomieszczeń.

6 6 PRACOWNIA PROJEKTOWA MAXPOL Ściana stan po wykonaniu wszystkich prac izolacyjnych Grubość ~69cm, Układ warstw (od wewnątrz): tynk cem.-wap. ściana z cegły czerwonej ceramicznej pełnej, elewacja z cegły szarej cementowej warstwa wzmacniająca izolacja przeciwwilgociowa folia kubełkowa (poniżej poziomu gruntu) folia budowlana PE Prace murarskie i montażowe: oczyszczenie chemiczne elewacji ceglanej, naprawa uszkodzonych elementów elewacji pokrytej tynkiem cementowym ukształtowanym na wzór elewacji z cegły cementowej szarej w kolorze dobranym na budowie w rzeczywistości, wykonanie izolacji przeciwwilgociowej pionowej, wykonanie izolacji przeciwwilgociowej poziomej - iniekcja krystaliczna, wykonanie drenażu otokowego - wg projektu inst. sanitarnych, wykonanie nowych studzienek okiennych z żelbetu w części B budynku, (zbrojenie siatkami z prętów #8 co 25cm w obu kierunkach ułożonymi od wewnątrz i od zewnątrz ściany studzienki). Izolacja przeciwwilgociowa pionowa poniżej poziomu terenu: oczyszczenie mechaniczne powierzchni muru z zabrudzeń, ziemi, luźnych części cegieł i zaprawy, gruntowanie powierzchni muru paroprzepuszczalnym podkładem gruntującym do podłoży mineralnych,(podkład wgłębny), wyrównanie powierzchni muru oraz wykonanie wyobleń na schodkach ławy fundamentowej zaprawą klejowo-szpachlową - mineralną, wzmocnioną dodatkiem włókien polipropylenowych, paroprzepuszczalną, o wysokiej przyczepności - aplikacja następnej warstwy po min. 7 dniach, wykonanie warstwy izolacji pionowej grubowarstwowej dwukomponentowa, bezrozpuszczalnikowa, wzmocniona włóknami masa bitumiczna, grubość minimalna 4mm, zbrojenie warstwy bitumicznej siatką z włókna szklanego, zabezpieczenie izolacji pionowej folia kubełkową przed uszkodzeniem przy zasypywaniu gruntem, warstwa folii budowlanej PE ułożonej na folii kubełkowej jako warstwa ślizgowa. Izolacja przeciwwilgociowa pionowa studzienek okiennych poniżej poziomu terenu: wykonanie warstwy izolacji pionowej grubowarstwowej dwukomponentowa, bezrozpuszczalnikowa, wzmocniona włóknami masa bitumiczna, grubość minimalna 4mm, zabezpieczenie izolacji pionowej folia kubełkową przed uszkodzeniem przy zasypywaniu gruntem, warstwa folii budowlanej PE ułożonej na folii kubełkowej jako warstwa ślizgowa. Izolacja przeciwwilgociowa pozioma: Izolację przeciwwilgociową poziomą należy wykonać wg technologii iniekcji krystalicznej wybranego producenta systemu.

murarskie i montażowe: oczyszczenie chemiczne elewacji ceglanej, naprawa uszkodzonych elementów elewacji pokrytej tynkiem cementowym ukształtowanym na wzór elewacji z cegły cementowej szarej w

7 PRACOWNIA PROJEKTOWA MAXPOL 7 Prace tynkarskie: skucie tynków wewnątrz budynku na ścianach zewnętrznych piwnic w celu przyspieszenia ich osuszenia, oczyszczenie i naprawa tynków na ścianach przy zejściu do piwnicy w części B budynku, wykonanie tynków wewnętrznych cementowo-wapiennych na ściana zewnętrznych piwnic, Ściany wewnętrzne - wykończenie: Wykończenie ścian zewnętrznych piwnicy od wewnątrz budynku malowanie w kolorach zbliżonych do koloru pozostałych ścian w pomieszczeniu. Obróbki blacharskie: Obróbki blacharskie wykonać z blachy cynkowej w kolorze naturalnym. Zakres wymiany: parapety, daszki z blachy trapezowej nad studzienkami okiennymi opartymi na ramie z kątowników stalowych L 40x40x3 mm, Opaska: Opaskę zabezpieczającą wykonać z betonowych płyt chodnikowych o wymiarach 50x50x7cm, obrzeże opaski wykonać z obrzeży chodnikowych o wymiarach 8x25x100cm. Opaska wraz z obrzeżem w kolorze szarym. 8. UWAGI KOŃCOWE: Przed wykonaniem izolacji przeciwwilgociowej należy wykonać szczegółową ocenę stanu technicznego fundamentów i ścian fundamentowych. Wszystkie środki i materiały należy stosować zgodnie z wytycznymi producenta. Wszystkie użyte materiały budowlane i wykończeniowe powinny posiadać atest oraz podlegać ustaleniom odnośnych norm. Roboty budowlane i rzemieślnicze należy wykonać zgodnie z zasadami sztuki budowlanej, zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlanych (tom 1) i normami, pod nadzorem osób uprawnionych. 9. SPIS RYSUNKÓW LP NR RYS. TEMAT SKALA 1. 1 / A RZUT PIWNICY CZĘŚĆ A 1: / A RZUT PIWNICY CZĘŚĆ B 1: / K KONSTRUKCJA STUDZIENKI OKIENNEJ STO-1 1: / K KONSTRUKCJA STUDZIENKI OKIENNEJ STO-2 1: / K KONSTRUKCJA ZADASZENIA DLA STUDZIENKI OKIENNEJ STO-1 i STO-2 1:50 RADOM, Maj 2014

wewnątrz budynku malowanie w kolorach zbliżonych do koloru pozostałych ścian w pomieszczeniu. Obróbki blacharskie: Obróbki blacharskie wykonać z blachy cynkowej w kolorze naturalnym.

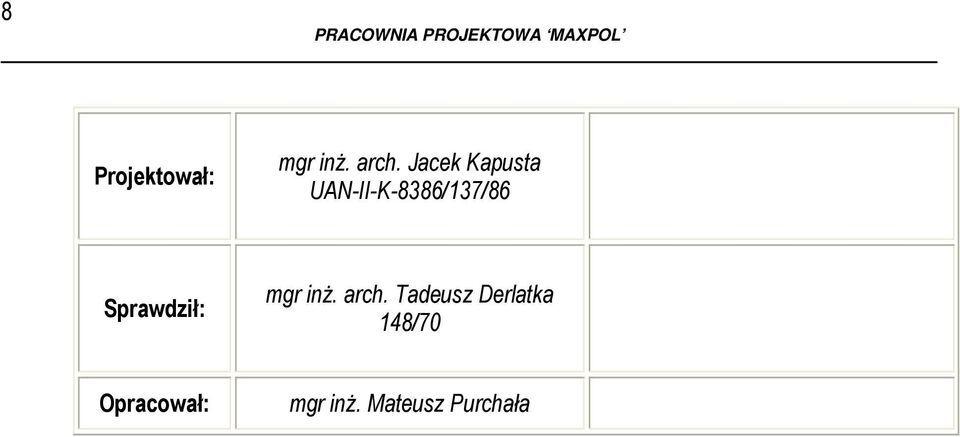

8 8 PRACOWNIA PROJEKTOWA MAXPOL Projektował: mgr inż. arch. Jacek Kapusta UAN-II-K-8386/137/86 Sprawdził: mgr inż. arch. Tadeusz Derlatka 148/70 Opracował: mgr inż. Mateusz Purchała
