1 efekt DOBUDOWA POCHYLNI DLA NIEPEŁNOSPRAWNYCH PRZY BUDYNKU CENTRUM EDUKACJI EKOLOGICZNEJ NADLEŚNICTWA KARNIESZEWICE Lokalizacja : dz. nr 485 ; Karnieszewice; obręb Karnieszewice, gm.sianów Trawica 8a Inwestor : Nadleśnictwo Karnieszewice Trawica 8a, Gmina Sianów Wykonawca: Pracownia Projektowo Realizacyjna efekt J.N. Czyżewska ul. Marynarki Polskiej 78a/ Ustka Zespół projektowy: Branża Projektant Uprawnienia Podpis architektoniczna arch. mgr inż. Jolanta Czyżewska elektryczna techn.bud. Marian Damski Uprawnienia budowlane w specjalności architektonicznej do projektowania bez ograniczeń BK.II.F.7342/82/97 Uprawnienia budowlane do projektowania i kierowania robotami budowlanymi w specjalności instalacji elektrycznych AN-8346/145/85 Ustka

Marynarki Polskiej 78a/3 76-270 Ustka Zespół projektowy: Branża Projektant Uprawnienia Podpis architektoniczna arch. mgr inż. Jolanta Czyżewska elektryczna techn.bud.

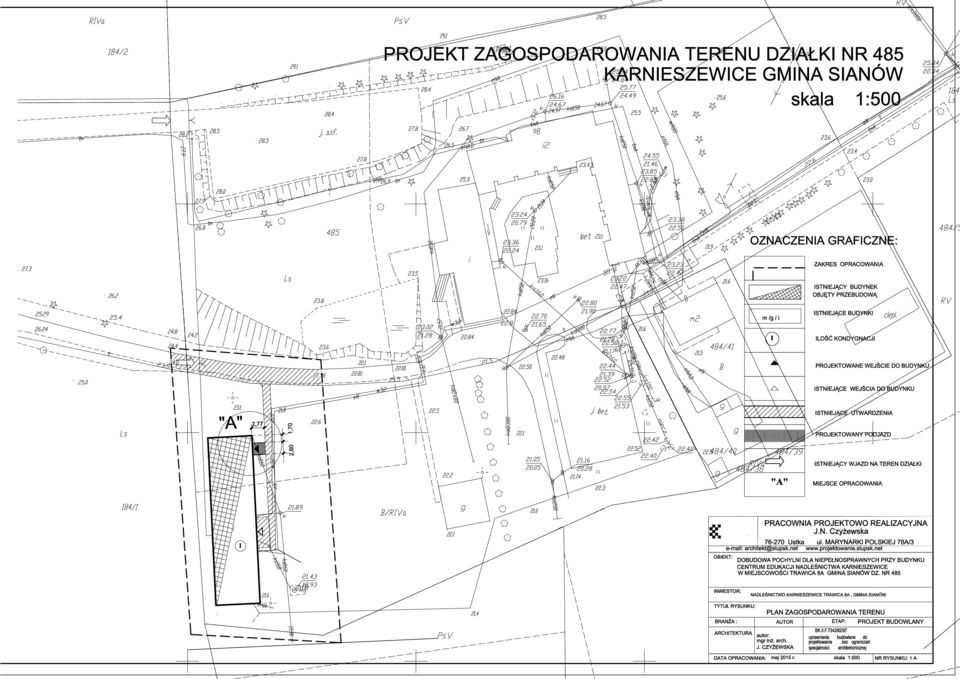

2 SPIS TREŚCI Dobudowa pochylni dla niepełnosprawnych; Karniszewice dz. nr 485 Strona 1-15 Strona tytułowa 1 Spis treści 2 Uprawnienia 3-6 Oświadczenie 7 Opis planowanego zamierzenia 8-9 Rysunki Plan zagospodarowania Licencja nr. GK _3209_CL0 11 Rzut przyziemia, przekrój i elewacja- inwentaryzacja 12 Rzut przyziemia, przekrój i elewacja- projekt 13 Przekroje - projekt 14 Rzut przyziemia br. elektryczna -projekt ` 2

8-9 Rysunki 10-15 1 Plan zagospodarowania Licencja nr. GK.6642.850.

3 2 Oświadczenie zespołu projektowego Ustka Zgodnie z wymogami art. 20 ustawy punkt 4 ustawy z dnia 7 lipca 1994r. Prawo Budowlane (jt Dz. U. z 2013 poz z póź.zm.) oświadczam, że projekt DOBUDOWA POCHYLNI DLA NIEPEŁNOSPRAWNYCH PRZY BUDYNKU CENTRUM EDUKACYJI EKOLOGICZNEJ NADLEŚNICTWA KARNISZEWICE dla potrzeb i warunków miejscowych został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej na dzień opracowania. Zespół projektowy: Branża Projektant Uprawnienia Podpis architektoniczna arch. mgr inż. Jolanta Czyżewska elektryczna Techn.bud. Marian Damski Uprawnienia budowlane w specjalności architektonicznej do projektowania bez ograniczeń BK.II.F.7342/82/97 Uprawnienia budowlane do projektowania i kierowania robotami budowlanymi w specjalności instalacji elektrycznych AN-8346/145/85 ` 3

obowiązującymi przepisami oraz zasadami wiedzy technicznej na dzień opracowania. Zespół projektowy: Branża Projektant Uprawnienia Podpis architektoniczna arch. mgr inż.

4 Załącznik nr 1 I. Charakterystyka planowanej inwestycji I a. Stan istniejący Projektowany podjazd dla niepełnosprawnych zlokalizowany jest przy istniejącym budynku Centrum Edukacji Ekologicznej w Nadlesnictwie Karnieszewice w miejscowości Trawica nr 8a na działce nr 485, gmina Sianów. Działka z jednej strony przylega do lasu, a z drugiej do obszaru kombinatu ogrodniczego Karniszewice. Przedmiotowa działka zabudowana jest budynkiem administracyjnym, pomocniczym i techniczno- edukacyjnym. Wjazd na teren działki od strony zachodniej i wschodniej istniejącymi wjazdami. Cała posesja jest ogrodzona. Budynek techniczno-edukacyjny zlokalizowany jest w części zachodniej działki. Jest to budynek jednokondygnacyjny, niepodpiwniczony o konstrukcji tradycyjnej z dachem dwuspadowym, pokrytym blachodachówką. Budynek wyposażony jest w instalację wod-kan, elektryczną, teletechniczną, wentylacyjną i grzewczą (ogrzewanie olejowe). W budynku znajduje się hol wejściowy, zaplecze sanitarno-socjalne, kotłownia, magazyn i sala edukacyjna. Budynek pełni funkcję zaplecza techniczno-edukacyjnego. I b. Opis zamierzenia Zamierzeniem inwestora jest wykonanie podjazdu dla osób niepełnosprawnych i wymianie jednego modułu stolarki okiennej na moduł drzwiowy. Przed budynkiem w miejscu nowych drzwi zaprojektowano podjazd łączący budynek z istniejącym chodnikiem. Podjazd zaprojektowano z kostki betonowej gr. 6cm położonej na warstwie podsypki cementowo-piaskowej 1:4 gr. 5cm i podbudowie z kruszywa betonowego 0/50 gr. 15cm. Z obydwu stron podjazdu zaprojektowano obrzeże betonowe 30x8x10cm wystające 7cm ponad powierzchnię podjazdu. Spadek podjazdu 0,1%. Niezbędna w celach ewakuacji z sali edukacyjnej jest wymiana jednego modułu stolarki okiennej na moduł drzwiowy. Prace te nie wymagają naruszania konstrukcji budynku. Przedmiotowe okno składa się z dwóch części z których jedna zostanie zachowana a druga ulegnie demontażowi. Szerokość istniejącego otworu okiennego nie ulegnie zmianie natomiast zostanie zdemontowana część ściany pod oknem. W miejsce połowy istniejącego okna wstawione będą drzwi dwuskrzydłowe w których jedno ze skrzydeł ma szerokość minimum 100 cm. Nad drzwiami zaprojektowano naświetle. W związku z planowaną wymiana stolarki istniejący grzejnik zostanie wymieniony na nowy o zmieszonych wymiarach - 170x40cm. Pod zachowaną częścią okna należy wykuć otwór i zamontować w nim istniejący przeniesiony nawietrzak podokienny. Fragment posadzki od strony pomieszczenia wykończyć płytką gresową w beżowym kolorze. I c. Instalacje elektryczne W celu oświetlenia projektowanej pochylni dla osób niepełnosprawnych przewidziano wykonanie punktu świetlnego nad drzwiami wejściowymi. Oprawa typu plafoniera instalowana na ścianie, stopień ochrony IP44. Zasilenie oprawy wykonać przewodem YDYp 3x1,5mm 2 od puszki najbliższego obwodu oświetleniowego. Przewód montować w listwie instalacyjnej 25x17mm układanej na tynku. Opracowanie mgr inż. arch. Jolanta Czyżewska techn. Marian Damski ` 4

działce nr 485, gmina Sianów. Działka z jednej strony przylega do lasu, a z drugiej do obszaru kombinatu ogrodniczego Karniszewice.
