1 SPIS ZAWARTOŚCI OPRACOWANIA I. WSTĘP I DANE OGÓLNE 1.1. Podstawa opracowania i dane wyjściowe. II. ZAŁĄCZNIKI DOKUMENTÓW FORMALNO PRAWNYCH DO OPRACOWANIA III. PROJEKT ARCHITEKTONICZNO BUDOWLANY ZAMIENNY Część opisowa opis techniczny 4.1. Przeznaczenie i program użytkowy Dane obliczeniowe budynku Forma architektoniczna Układ konstrukcyjny Rozwiązania materiałowe Wykaz instalacji wewnętrznych Warunki ochrony przeciwpożarowej Wytyczne BHP Przystosowanie budynku dla osób niepełnosprawnych Planowane założenia do gospodarki odpadami. Część graficzna Rys. nr 1 Przekrój poziomy piwnic 1 : 50 Rys. nr 2 Przekrój poziomy parteru 1 : 50 Rys. nr 3 Przekrój poziomy piętra 1 : 50 Rys. nr 4 Zestawienie ślusarki drzwiowej 1 : 100 IV. INFORMACJA dot. BIOZ

4.5. Rozwiązania materiałowe. 4.6. Wykaz instalacji wewnętrznych. 4.7. Warunki ochrony przeciwpożarowej. 4.8. Wytyczne BHP. 4.9. Przystosowanie budynku dla osób niepełnosprawnych. 4.10.

2 I. WSTĘP I DANE OGÓLNE 1.1. Podstawa opracowania i dane wyjściowe. UCHWAŁA NR XLII/391/09 RADY MIEJSKIEJ W SUWAŁKACH z dnia 22 grudnia 2009 r. w sprawie miejscowego planu zagospodarowania przestrzennego terenu położonego pomiędzy ulica Reja a ulicą Szpitalną w Suwałkach. Uzgodniona z Inwestorem (na podstawie przedstawionych wytycznych użytkowych) koncepcja funkcjonalno przestrzenna projektowanej inwestycji. Normy, normatywy i warunki techniczne projektowania. II. ZAŁĄCZNIKI DOKUMENTÓW FORMALNO PRAWNYCH DO OPRACOWANIA 2.1. Uprawnienia zawodowe projektantów Zaświadczenia z Izb Inżynierów i Izby Architektów RP.

Uzgodniona z Inwestorem (na podstawie przedstawionych wytycznych użytkowych) koncepcja funkcjonalno przestrzenna projektowanej inwestycji.

3 III. PROJEKT ARCHITEKTONICZNO BUDOWLANY ZAMIENNY ROZBUDOWY BUDYNKU SPECJALISTYCZNEGO PSYCHIATRYCZNEGO SAMODZIELNEGO PUBLICZNEGO ZAKŁADU OPIEKI ZDROWOTNEJ W SUWAŁKACH POLEGAJĄCEJ NA BUDOWIE DŹWIGU SZPITALNEGO I WIATROŁAPU WEJŚCIOWEGO WRAZ Z ZAGOSPODAROWANIEM TERENU I KOMUNIKACJĄ WEWNĘTRZNĄ W ZAKRESIE WYKONANIA ROBÓT BUDOWLANYCH W OBRĘBIE ISTNIEJĄCEJ KLATKI SCHODOWEJ W CELU MONTAŻU URZĄDZEŃ SYSTEMU MECHANICZNEGO ODDYMIANIA KLATKI SCHODOWEJ 4.1. Przeznaczenie i program użytkowy Zgodnie z UCHWAŁĄ NR XLII/391/09 RADY MIEJSKIEJ W SUWAŁKACH z dnia 22 grudnia 2009 r. w sprawie miejscowego planu zagospodarowania przestrzennego terenu położonego pomiędzy ulica Reja a ulicą Szpitalną w Suwałkach, w którym działka ewid. nr 21210/9 jest objęta symbolem przeznaczenia 3UZ, UO tereny usług zdrowia i oświaty, w projekcie pierwotnym zaprojektowano rozbudowę budynku Specjalistycznego Psychiatrycznego Samodzielnego Publicznego Zakładu Opieki Zdrowotnej w Suwałkach polegającą na budowie dźwigu szpitalnego oraz wiatrołapu wejściowego wraz z zagospodarowaniem terenu i komunikacją wewnętrzną. Projekt zamienny dotyczy wykonania robót budowlanych w obrębie istniejącej klatki schodowej w celu montażu urządzeń systemu mechanicznego oddymiania klatki schodowej i prawidłowego oddymiania istniejącej klatki schodowej w budynku SPSP ZOZ, z wykorzystaniem istniejącej w budynku instalacji systemu wykrywania i sygnalizacji alarmu pożaru (poprzez jej niezbędną rozbudowę w oparciu o projekt wykonawczy systemu oddymiania klatki schodowej uzgodniony z rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych). Zakres przewidzianych projektem robót budowlanych obejmuje: wykonanie (wykucie) otworu montażowego w ścianie fundamentowej w poziomie kondygnacji piwnicy klatki schodowej, o wymiarach 0,4x0,4 m na wysokości 0,4m ponad poziomem posadzki piwnicy, przewidzianego do montażu wentylatora napowietrzającego w ścianie fundamentowej, rozbiórkę lekkiej ściany murowanej z cegły ceramicznej gr. 12cm, stanowiącej obudowę zejścia do piwnicy w poziomie parteru budynku i demontaż istniejących drzwi, demontaż istniejącej klapy dymowej ściennej umieszczonej w ścianie zewnętrznej budynku na kondygnacji piętra i częściowe zamurowanie istniejącego otworu z pozostawieniem otworu montażowego do montażu wentylatora oddymiającego wraz z miejscowym dociepleniem ściany zewnętrznej w systemie BSO, demontaż istniejących drzwi stalowych (prowadzących z klatki schodowej do szpitala) i płycinowych ( do pom. gospodarczego pod schodami w piwnicy) i montaż w ich miejscu odpowiednio drzwi stalowych z naświetlami (3 sztuki) i drzwi stalowych pełnych (1 sztuka), stanowiących oddzielenie pożarowe i wykonanych w klasie odporności pożarowej EI30, zgodnie z zestawieniem ślusarki drzwiowej, wykonaniem kompleksowych prac wykończeniowych (obróbki, wyprawy tynkarskie, powłoki malarskie) dla przedmiotowej inwestycji.

SYSTEMU MECHANICZNEGO ODDYMIANIA KLATKI SCHODOWEJ 4.1. Przeznaczenie i program użytkowy Zgodnie z UCHWAŁĄ NR XLII/391/09 RADY MIEJSKIEJ W SUWAŁKACH z dnia 22 grudnia 2009 r.

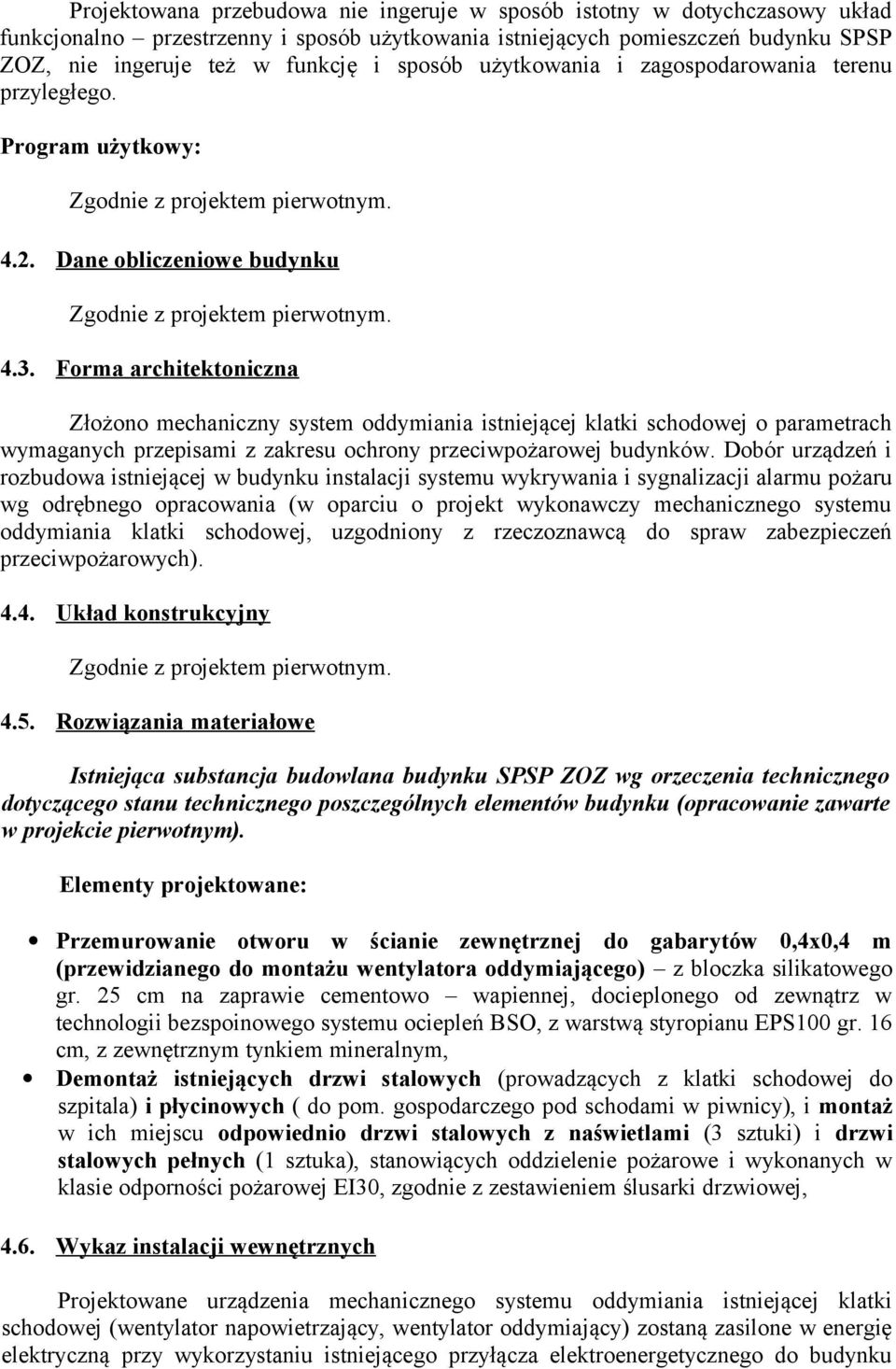

4 Projektowana przebudowa nie ingeruje w sposób istotny w dotychczasowy układ funkcjonalno przestrzenny i sposób użytkowania istniejących pomieszczeń budynku SPSP ZOZ, nie ingeruje też w funkcję i sposób użytkowania i zagospodarowania terenu przyległego. Program użytkowy: 4.2. Dane obliczeniowe budynku 4.3. Forma architektoniczna Złożono mechaniczny system oddymiania istniejącej klatki schodowej o parametrach wymaganych przepisami z zakresu ochrony przeciwpożarowej budynków. Dobór urządzeń i rozbudowa istniejącej w budynku instalacji systemu wykrywania i sygnalizacji alarmu pożaru wg odrębnego opracowania (w oparciu o projekt wykonawczy mechanicznego systemu oddymiania klatki schodowej, uzgodniony z rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych) Układ konstrukcyjny 4.5. Rozwiązania materiałowe Istniejąca substancja budowlana budynku SPSP ZOZ wg orzeczenia technicznego dotyczącego stanu technicznego poszczególnych elementów budynku (opracowanie zawarte w projekcie pierwotnym). Elementy projektowane: Przemurowanie otworu w ścianie zewnętrznej do gabarytów 0,4x0,4 m (przewidzianego do montażu wentylatora oddymiającego) z bloczka silikatowego gr. 25 cm na zaprawie cementowo wapiennej, docieplonego od zewnątrz w technologii bezspoinowego systemu ociepleń BSO, z warstwą styropianu EPS100 gr. 16 cm, z zewnętrznym tynkiem mineralnym, Demontaż istniejących drzwi stalowych (prowadzących z klatki schodowej do szpitala) i płycinowych ( do pom. gospodarczego pod schodami w piwnicy), i montaż w ich miejscu odpowiednio drzwi stalowych z naświetlami (3 sztuki) i drzwi stalowych pełnych (1 sztuka), stanowiących oddzielenie pożarowe i wykonanych w klasie odporności pożarowej EI30, zgodnie z zestawieniem ślusarki drzwiowej, 4.6. Wykaz instalacji wewnętrznych Projektowane urządzenia mechanicznego systemu oddymiania istniejącej klatki schodowej (wentylator napowietrzający, wentylator oddymiający) zostaną zasilone w energię elektryczną przy wykorzystaniu istniejącego przyłącza elektroenergetycznego do budynku

Forma architektoniczna Złożono mechaniczny system oddymiania istniejącej klatki schodowej o parametrach wymaganych przepisami z zakresu ochrony przeciwpożarowej budynków.

5 poprzez rozbudowę istniejącej w budynku instalacji systemu wykrywania i sygnalizacji alarmu pożaru (w oparciu o odrębne opracowanie projekt wykonawczy systemu oddymiania klatki schodowej, uzgodniony z rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych) Warunki ochrony przeciwpożarowej Projektuje się demontaż istniejących drzwi stalowych (prowadzących z klatki schodowej do szpitala) i płycinowych ( do pom. gospodarczego pod schodami w piwnicy) i montaż w ich miejscu odpowiednio drzwi stalowych z naświetlami (3 sztuki) i drzwi stalowych pełnych (1 sztuka), stanowiących oddzielenie pożarowe ewakuacyjnej klatki schodowej i wykonanych w klasie odporności pożarowej EI30, zgodnie z zestawieniem ślusarki drzwiowej. Instalacja mechanicznego systemu oddymiani istniejącej klatki schodowej zostanie wykonana w oparciu o projekt wykonawczy systemu oddymiania klatki schodowej, uzgodniony w zakresie ochrony przeciwpożarowej. Zastosowane urządzenia będą zapewniać prawidłowe usuwanie dymu i toksycznych gazów z przestrzeni wydzielonej pożarowo klatki schodowej. Projektowana inwestycja nie narusza i nie zmienia pozostałych warunków ochrony pożarowej budynku SPSP ZOZ Wytyczne BHP 4.9. Przystosowanie budynku dla osób niepełnosprawnych Planowane założenia do gospodarki odpadami opracował

Warunki ochrony przeciwpożarowej Projektuje się demontaż istniejących drzwi stalowych (prowadzących z klatki schodowej do szpitala) i płycinowych ( do pom.
