1. OPIS BUDYNKÓW PRZEZNACZONYCH DO ROZBIÓRKI

Wielkość: px

Rozpocząć pokaz od strony:

Download "1. OPIS BUDYNKÓW PRZEZNACZONYCH DO ROZBIÓRKI"

Bartłomiej Kołodziej
8 lat temu
Przeglądów:

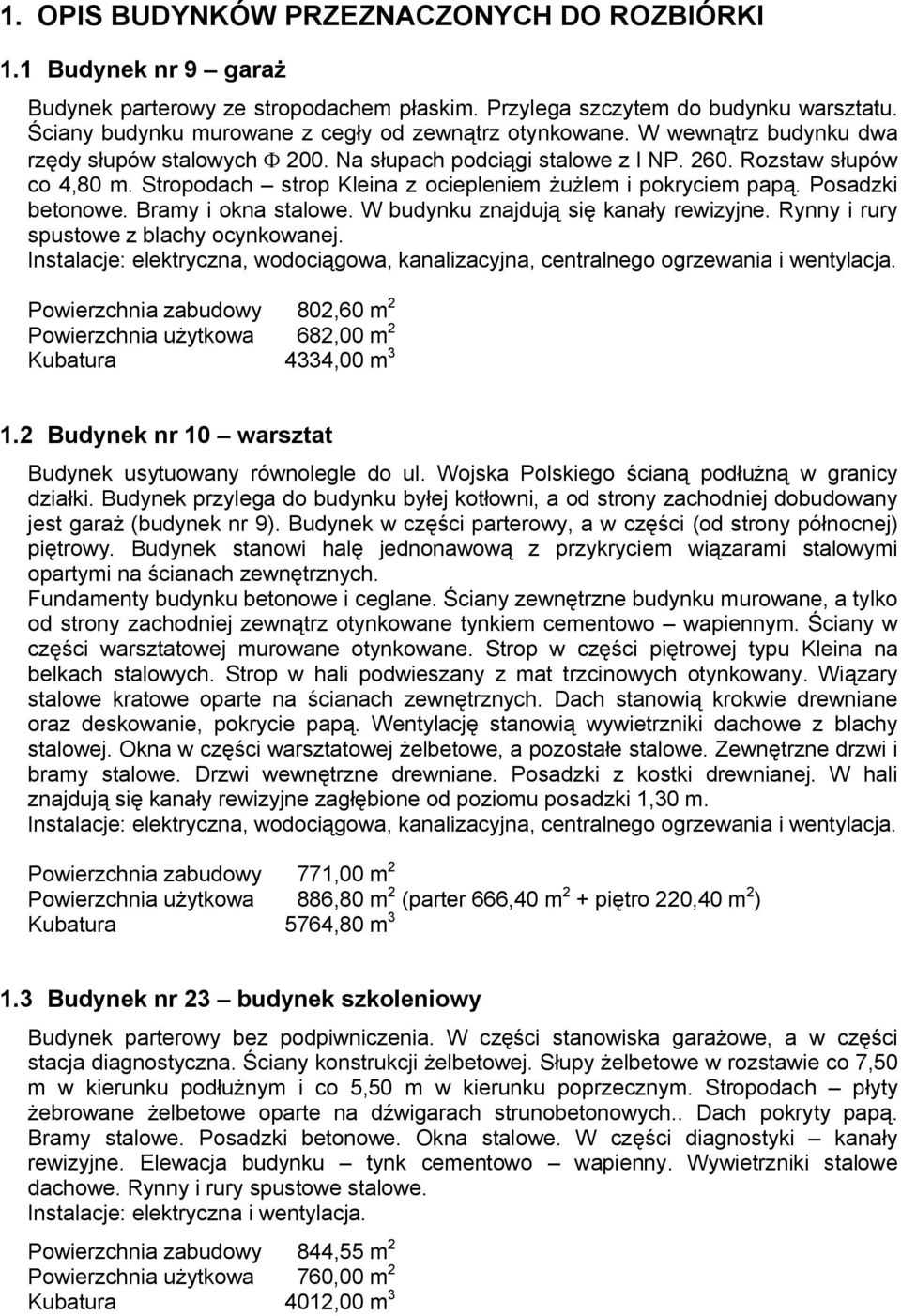

1 1. OPIS BUDYNKÓW PRZEZNACZONYCH DO ROZBIÓRKI 1.1 Budynek nr 9 garaż Budynek parterowy ze stropodachem płaskim. Przylega szczytem do budynku warsztatu. Ściany budynku murowane z cegły od zewnątrz otynkowane. W wewnątrz budynku dwa rzędy słupów stalowych F 200. Na słupach podciągi stalowe z I NP Rozstaw słupów co 4,80 m. Stropodach strop Kleina z ociepleniem żużlem i pokryciem papą. Posadzki betonowe. Bramy i okna stalowe. W budynku znajdują się kanały rewizyjne. Rynny i rury spustowe z blachy ocynkowanej. Instalacje: elektryczna, wodociągowa, kanalizacyjna, centralnego ogrzewania i wentylacja. Powierzchnia zabudowy 802,60 m 2 Powierzchnia użytkowa 682,00 m 2 Kubatura 4334,00 m Budynek nr 10 warsztat Budynek usytuowany równolegle do ul. Wojska Polskiego ścianą podłużną w granicy działki. Budynek przylega do budynku byłej kotłowni, a od strony zachodniej dobudowany jest garaż (budynek nr 9). Budynek w części parterowy, a w części (od strony północnej) piętrowy. Budynek stanowi halę jednonawową z przykryciem wiązarami stalowymi opartymi na ścianach zewnętrznych. Fundamenty budynku betonowe i ceglane. Ściany zewnętrzne budynku murowane, a tylko od strony zachodniej zewnątrz otynkowane tynkiem cementowo wapiennym. Ściany w części warsztatowej murowane otynkowane. Strop w części piętrowej typu Kleina na belkach stalowych. Strop w hali podwieszany z mat trzcinowych otynkowany. Wiązary stalowe kratowe oparte na ścianach zewnętrznych. Dach stanowią krokwie drewniane oraz deskowanie, pokrycie papą. Wentylację stanowią wywietrzniki dachowe z blachy stalowej. Okna w części warsztatowej żelbetowe, a pozostałe stalowe. Zewnętrzne drzwi i bramy stalowe. Drzwi wewnętrzne drewniane. Posadzki z kostki drewnianej. W hali znajdują się kanały rewizyjne zagłębione od poziomu posadzki 1,30 m. Instalacje: elektryczna, wodociągowa, kanalizacyjna, centralnego ogrzewania i wentylacja. Powierzchnia zabudowy 771,00 m 2 Powierzchnia użytkowa 886,80 m 2 (parter 666,40 m 2 + piętro 220,40 m 2 ) Kubatura 5764,80 m Budynek nr 23 budynek szkoleniowy Budynek parterowy bez podpiwniczenia. W części stanowiska garażowe, a w części stacja diagnostyczna. Ściany konstrukcji żelbetowej. Słupy żelbetowe w rozstawie co 7,50 m w kierunku podłużnym i co 5,50 m w kierunku poprzecznym. Stropodach płyty żebrowane żelbetowe oparte na dźwigarach strunobetonowych.. Dach pokryty papą. Bramy stalowe. Posadzki betonowe. Okna stalowe. W części diagnostyki kanały rewizyjne. Elewacja budynku tynk cementowo wapienny. Wywietrzniki stalowe dachowe. Rynny i rury spustowe stalowe. Instalacje: elektryczna i wentylacja. Powierzchnia zabudowy 844,55 m 2 Powierzchnia użytkowa 760,00 m 2 Kubatura 4012,00 m 3

Stropodach strop Kleina z ociepleniem żużlem i pokryciem papą. Posadzki betonowe. Bramy i okna stalowe. W budynku znajdują się kanały rewizyjne. Rynny i rury spustowe z blachy ocynkowanej.

3 OPIS TECHNICZNY do projektu rozbiórki budynków nr 9 garaż, nr 23 - szkoleniowy 1.PODSTAWA FORMALNA OPRACOWANIA Zlecenie inwestora Urzędu Miasta Ostrowa Wielkopolskiego Al. Powstańców Wielkopolskich Ostrów Wielkopolski. 2. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt rozbiórki budynków położonych na działce nr 22/7 położonej w Ostrowie Wielkopolskim przy ul. Kolejowej. Jest to teren po byłej jednostce wojskowej. Są to budynki : Nr 9 garaż Nr 23 budynek szkoleniowy Są to budynki parterowe, bez podpiwniczenia. Obecnie budynki od kilku lat są nieużytkowane. 3. PODSTAWA OPRACOWANIA 3.1. Materiały źródła informacji Mapa sytuacyjno - wysokościowa Inwentaryzacja garaży z lipca 1982 roku opracowana przez Wojskowe Biuro Projektów Budowlanych we Wrocławiu Projekt typowy garażu samochodowego z 1967 roku opracowany przez Wojskowe Biuro Projektów Budowlanych we Wrocławiu Inwentaryzacja sprzedająca wykonana w lipcu 2010 roku Dokumentacja zdjęciowa 3.2.Podstawy prawne Ustawa Prawo Budowlane z 7 lipca 1994 roku (Dz. U. nr 156 poz z 2006 roku z późniejszymi zmianami) Rozporządzenie Ministra Infrastruktury z roku w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie(dz. U. nr 75 poz. 690 z późniejszymi zmianami)

PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt rozbiórki budynków położonych na działce nr 22/7 położonej w Ostrowie Wielkopolskim przy ul. Kolejowej.

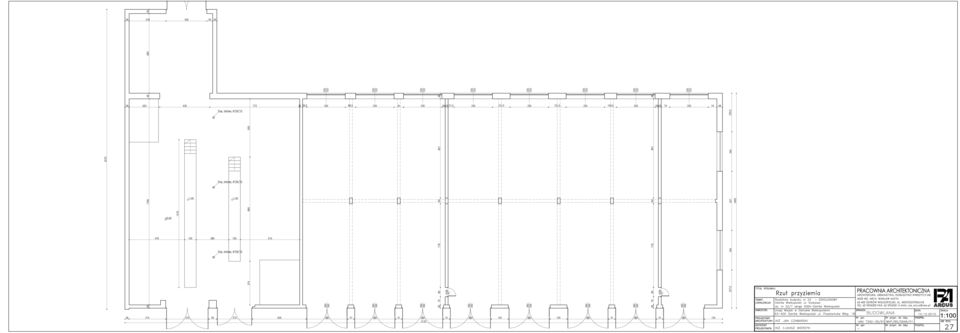

4 Rozporządzenie Ministra Infrastruktury w sprawie warunków i trybu postępowania w sprawach rozbiórki nieużytkowanych lub niewykończonych obiektów budowlanych z roku Rozporządzenie Ministra Infrastruktury w sprawie bezpieczeństwa i higieny pracy podczas wykonania robót budowlanych z roku Rozporządzenie Ministra Gospodarki w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i urządzeń technicznych do robót ziemnych, budowlanych i drogowych z roku. 4. OPIS STANU ISTNIEJĄCEGO 4.1.Usytuowanie budynków Budynki objęte projektem są budynkami parterowymi. Usytuowanie budynków pokazano na załączonej mapie sytuacyjnej. Wjazd na teren budynków od ulicy Wojska Polskiego i od ulicy kolejowej. Budynki parterowe bez podpiwniczenia stanowiły zaplecze garażowe i naprawcze oraz zabezpieczeniowe na samochody i sprzęt wojskowy. 4.2.Rozwiązana konstrukcyjno materiałowe Budynek nr 9 - garaż Budynek garażu parterowy ze stropodachem płaskim. Przylega szczytem do budynku nr 10. Ściany budynku murowane z cegły od zewnątrz otynkowane. We wnętrzu budynku dwa rzędy słupów stalowych żeliwnych Ø 200. Na słupach podciągi stalowe z I NP 260. Rozstaw słupów co 4,80 m. Stropodach strop typu Kleina z ociepleniem żużlem i pokryciem papą. Posadzki betonowe. Bramy i okna stalowe. W budynku znajdują się kanały rewizyjne. Rury spustowe i rynny z blachy ocynkowanej. Budynek wyposażony w : - instalację elektryczną - wodociągową - kanalizacyjną - centralne ogrzewanie - wentylacje 2

2003 roku Rozporządzenie Ministra Gospodarki w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i urządzeń technicznych do robót ziemnych, budowlanych i drogowych z 20.09.2001 roku.

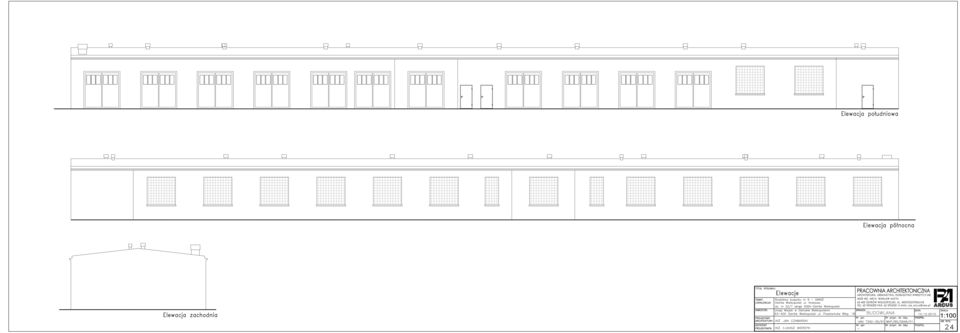

5 Dane techniczne budynku Powierzchnia zabudowy 69,19 x 11,60 = 802,60 m 2 Powierzchnia użytkowa 682,00 m 2 Kubatura 4.334,00 m 3 Wymiary budynku - długość 69,19 m - szerokość 11,60 m - wysokość 5,40 m Budynek nr 23- budynek szkoleniowy Budynek parterowy bez podpiwniczenia. W części stanowiska garażowe, a w szczycie stacja diagnostyczna. Ściany konstrukcja żelbetowa. Słupy żelbetowe w rozstawie co 7,50 m w kierunku podłużnym i 5,50m w kierunku poprzecznym. Stropodach płyty żebrowe żelbetowe oparte na dźwigarach strunobetonowych. Płyty o wymiarach 587 x149 x 30 cm. Dach kryty papą. Nadproża nad bramami żelbetowe prefabrykowane i stalowe. Bramy stalowe. Posadzki betonowe. Okna stalowe. W części diagnostyki kanały rewizyjne. Elewacja budynku tynk cementowo wapienny. Wywietrzniki dachowe stalowe. Rynny i rury spustowe stalowe. Budynek wyposażony w : - instalację elektryczną - wentylacje Dane techniczne Powierzchnia zabudowy 51,35 x 15,45 + 6,92 x 7,40 = 844,55 m 2 Powierzchnia użytkowa 760,00 m 2 Kubatura 4.012,00 m 3 3

W części stanowiska garażowe, a w szczycie stacja diagnostyczna. Ściany konstrukcja żelbetowa. Słupy żelbetowe w rozstawie co 7,50 m w kierunku podłużnym i 5,50m w kierunku poprzecznym.

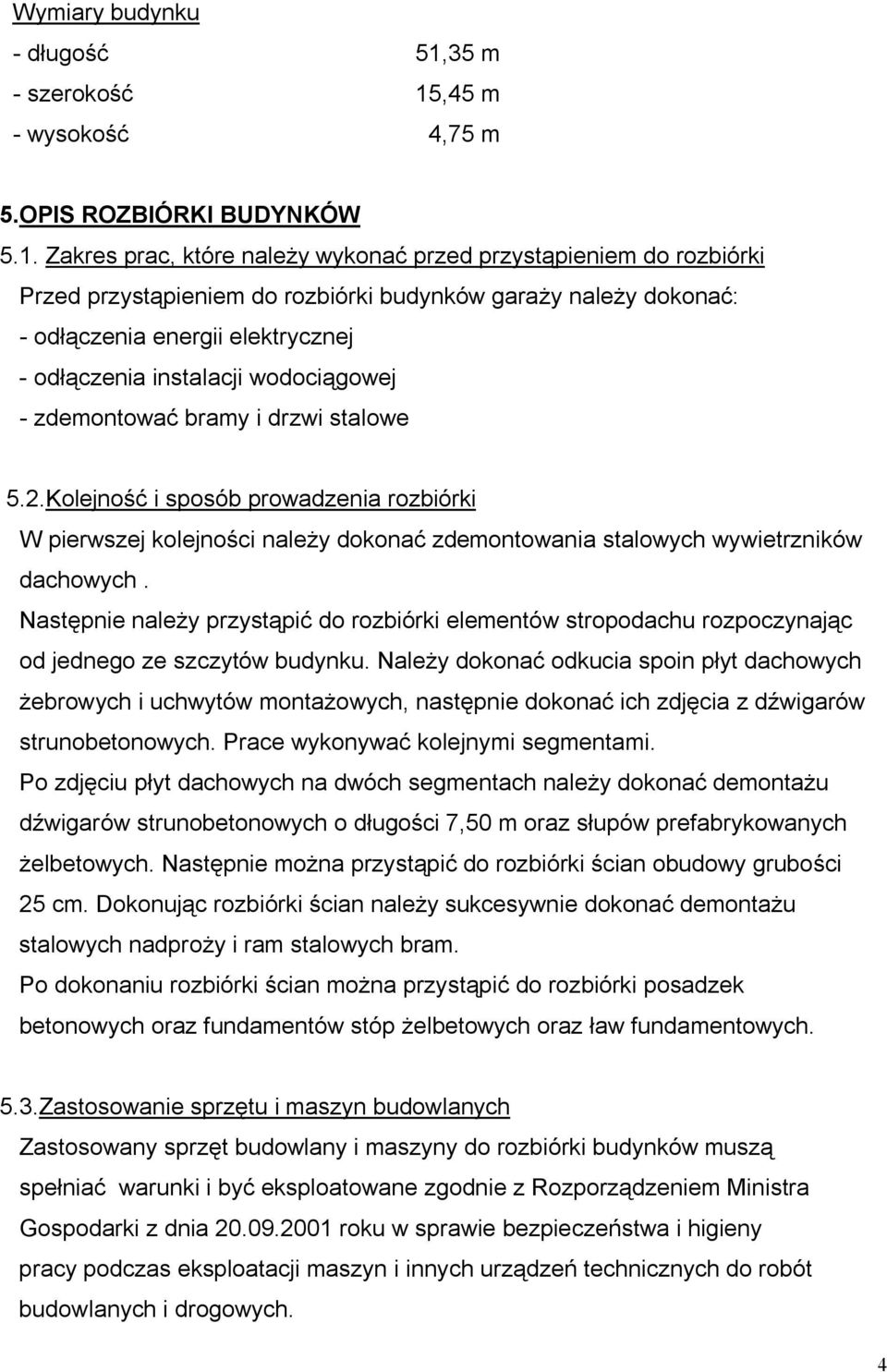

6 Wymiary budynku - długość 51,35 m - szerokość 15,45 m - wysokość 4,75 m 5.OPIS ROZBIÓRKI BUDYNKÓW 5.1. Zakres prac, które należy wykonać przed przystąpieniem do rozbiórki Przed przystąpieniem do rozbiórki budynków garaży należy dokonać: - odłączenia energii elektrycznej - odłączenia instalacji wodociągowej - zdemontować bramy i drzwi stalowe 5.2.Kolejność i sposób prowadzenia rozbiórki W pierwszej kolejności należy dokonać zdemontowania stalowych wywietrzników dachowych. Następnie należy przystąpić do rozbiórki elementów stropodachu rozpoczynając od jednego ze szczytów budynku. Należy dokonać odkucia spoin płyt dachowych żebrowych i uchwytów montażowych, następnie dokonać ich zdjęcia z dźwigarów strunobetonowych. Prace wykonywać kolejnymi segmentami. Po zdjęciu płyt dachowych na dwóch segmentach należy dokonać demontażu dźwigarów strunobetonowych o długości 7,50 m oraz słupów prefabrykowanych żelbetowych. Następnie można przystąpić do rozbiórki ścian obudowy grubości 25 cm. Dokonując rozbiórki ścian należy sukcesywnie dokonać demontażu stalowych nadproży i ram stalowych bram. Po dokonaniu rozbiórki ścian można przystąpić do rozbiórki posadzek betonowych oraz fundamentów stóp żelbetowych oraz ław fundamentowych. 5.3.Zastosowanie sprzętu i maszyn budowlanych Zastosowany sprzęt budowlany i maszyny do rozbiórki budynków muszą spełniać warunki i być eksploatowane zgodnie z Rozporządzeniem Ministra Gospodarki z dnia roku w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót budowlanych i drogowych. 4

7 Zastosowane dźwigi muszą zapewnić udźwig 5,0 ton i wysięg 10,0 m. Rusztowania o wysokości 5,0 m o obciążeniu pomostów 3,0 KN/m Ogólne uwagi i zalecenia Wszystkie prace rozbiórkowe należy prowadzić pod nadzorem uprawnionego kierownika budowy Pracownicy zatrudnieni przy wykonywaniu prac rozbiórkowych powinni być przed przystąpieniem do prac zaznajomieni z konstrukcją budynku, kolejnością wykonywania prac oraz przestrzeganiem przepisów BHP. Materiały z rozbiórki należy segregować według ich rodzaju i odpowiedniego recyklingu Wywóz materiałów sypkich samochodami zabezpieczonymi przed pyleniem i rozsypywaniem 5

prac rozbiórkowych powinni być przed przystąpieniem do prac zaznajomieni z konstrukcją budynku, kolejnością wykonywania prac oraz przestrzeganiem
