1 Inwestor: Miasto Bydgoszcz Obiekt: Przystań wioślarska RTW wraz z niezbędną infrastrukturą BUDYNEK MODERNIZOWANY inwentaryzacja architektoniczna Adres: Bydgoszcz, ul. Żupy 2 i 4 Działki: 19/1, 19/2, 24/1, 24/2, 18/2, 33/5, 31 Obręb: 0163 Opracował: st. arch. Sabina Smardzewska.. st. arch. Mateusz Jaworski.. 1

2 ZAWARTOŚĆ OPRACOWANIA Strona tytułowa str. 1 OPIS TECHNICZNY 1. Podstawa opracowania str Przedmiot opracowania str Program użytkowy str Podstawowe parametry techniczne str Rozwiązania konstrukcyjno materiałowe str Zdjęcia str. 10 RYSUNKI Nr. rys. Nazwa rysunku Skala 1 Sytuacja 1:500 2 Rzut parteru 1:100 3 Rzut piętra 1:100 4 Rzut dachu 1:100 5 Przekrój AA 1:100 6 Przekrój BB 1:100 7 Elewacja południowa 1:100 8 Elewacja wschodnia 1:100 9 Elewacja północna 1:100 ZDJĘCIA (na CD) Nr. CD Zawartość 1 Balkon, dokumentacja 2 Dach, elewacje, teren 3 Hol, korytarz, parter 4 Basen, ergometry, hangar 5 Instalacje, kotłownia, szatnie 6 Kuchnia, rekreacja, schody, siłownia, szatnia, świetlica, toalety 2

3 OPIS TECHNICZNY: 1. Podstawa opracowania: Podstawą opracowania jest umowa z Miastem Bydgoszcz na projekt przystani wioślarskiej RTW wraz z niezbędną infrastrukturą. Inwentaryzacja architektoniczna jest fragmentem tego opracowania i ma posłużyć do wykonania projektu modernizacji istniejącego budynku przystani zgodnie z zatwierdzoną koncepcją funkcjonalno przestrzenną 2. Przedmiot opracowania Inwentaryzacja została wykonana na podstawie pomiarów przeprowadzonych na miejscu w lutym 2016 roku, dokumentacji udostępnionej przez użytkownika przystani oraz informacji uzyskanych od wykonawców przystani (za pośrednictwem użytkownika przystani). Pierwotny budynek przystani został zrealizowany w 1928 roku dla Kolejowego Klubu Sportowego Sparta. Potem budynek był wielokrotnie rozbudowywany i przebudowywany przy użyciu różnych technologii. 3

4 3. Program użytkowy Parter Nr pom. Nazwa pomieszczenia P.u. (m 2 ) 0.1 Sala sportowa 147,36 m Hol - rowery 46,75 m Basen wioślarski 158 m Natryski 4,58 m Przebieralnia 5,26 m Sauna 5,31 m Siłownia 80,65 m Korytarz 21,87 m WC damskie 3,91 m WC męskie 3,47 m Szatnia damska 10,53 m Schowek 1,25 m Pomieszczenie gospodarcze 11,6 m Pomieszczenie techniczne 32,3 m Pomieszczenie techniczne 18,27 m Schowek 9,95 m Hangar 356,17 m Warsztat 86,78 m Zaplecze 8,9 m 2 Parter razem 1012,91 m 2 4

5 Piętro Nr pom. Nazwa pomieszczenia P. u. (m 2 ) 1.1 Świetlica 75,65 m Hol 29,3 m Szatnia 8,4 m Przedsionek 6,64 m Toaleta męska 6,13 m Toaleta damska 9,14 m Komunikacja 49,95 m Pokój zebrań 31,27 m Gabinet zarządu 15,55 m Pomieszczenie trenera 1 14,85 m Pomieszczenie trenera 2 18,15 m Pomieszczenie rekreacyjne 38,72 m Pomieszczenie noclegowe 1 9,46 m Pomieszczenie noclegowe 2 9,72 m Pomieszczenie noclegowe 3 9,68 m Pomieszczenie noclegowe 4 9,67 m Magazyn 17,11 m Szatnia m1 35,95 m Szatnia m2 41,67 m Natryski męskie 12,21 m WC męskie 6,18 m 2 5

6 Nr pom. Nazwa pomieszczenia P. u. (m 2 ) 1.22 Szatnia damska 19,52 m Łazienka damska 9,85 m Pomieszczenie socjalne 12,42 m Komunikacja 6 m Zaplecze 10,45 m Przedsionek 1,45 m Schowek 1,28 m Kuchnia 7,65 m Hol 4,75 m Łazienka 3,92 m Pokój 13,45 m Pokój 17,75 m 2 Piętro razem 563,89 m 2 6

7 4. Podstawowe parametry techniczne: Poz. Nazwa parametru Wartość 1 Długość 28,53 m 2 Szerokość 54,47 m 3 Wysokość 9,01 m 4 Powierzchnia netto - parter 1012,91 m2 5 Powierzchnia netto - piętro 563,89 m2 6 Powierzchnia netto - razem 1576,80 m2 7 Powierzchnia ogrzewana 1133,85 m2 8 Powierzchnia nieogrzewana 442,95 m2 9 Powierzchnia klimatyzowana - 10 Powierzchnia użytkowa 1410,09 m2 10 Kubatura 7324 m3 7

8 5. Rozwiązania konstrukcyjno materiałowe Podłogi na gruncie Podłoga w warsztacie szkutniczym wykonana jest z kostki drewnianej, warstwy znajdujące się poniżej są nieznane. Podłoga w hangarze wykonana jest jako gładź cementowa. Zgodnie z informacją uzyskaną od użytkownika brak jest izolacji termicznej. Podłoga w siłowni ciężkiej. Gładź cementowa na której ułożona jest wykładzina gumowa. Brak informacji na temat izolacji termicznej. Podłoga w saunie, toaletach, pomieszczeniach komunikacyjnych: płytki ceramiczne lub lastrico, brak informacji o izolacji termicznej i warstwach. Podłoga w basenie wioślarskim. Lastrico. Brak izolacji termicznej. Podłoga w Sali ergometrów. Panele. Brak poziomej izolacji termicznej. Zgodnie z udostępnioną dokumentacją wykonana została izolacja pionowa po wewnętrznej stronie ścian fundamentowych ze styropianu grubości 10 cm. Ściany zewnętrzne W najstarszej części obiektu w technologii tradycyjnej, o różnej grubości. Od strony wewnętrznej wykończone za pomocą tynku cementowo wapiennego. Od strony zewnętrznej izolowane styropianem i pokryte cienkim tynkiem. Zgodnie z udostępnioną dokumentacją ściany basenu wioślarskiego mają budowę warstwową. Konstrukcja ścian sali ergometrów jest stalowa, szkieletowa, wypełnienie stanowi gazobeton. Konstrukcja przeszklonej absydy znajdującej się od strony południowej jest stalowa, wypełnienie pomiędzy słupkami stanowią elementy stolarki. Stropy Strop w dwukondygnacyjnej części budynku wykonany jako strop Ackermana. 8

9 Dach W najstarszej części budynku stropodach wykonany jako strop Ackermana z izolacją termiczną z gruzu gazobetonowego i gładź cementowa w spadku pokryta papą dachową. Nad basenem wioślarskim dach wykonany z płyt betonowych ułożonych na kratowej konstrukcji stalowej. Zgodnie z informacją uzyskaną od wykonawcy izolacja termiczna wykonana jest ze styropianu i płyty pilśniowej pokrytych papą dachową. Przestrzeń pomiędzy basenem wioślarskim i salą ergometrów przykryta jest poliwęglanem komorowym na konstrukcji stalowej. Dach nad salą ergometrów ma konstrukcję stalową. Izolacja termiczna wykonana jest z wełny mineralnej o grubości 15 cm. Pokrycie dachu stanowi blacha trapezowa T55. Dach owalnej części zlokalizowanej przed salą ergometrów ma konstrukcję stalową. Izolację dachu w tej części obiektu stanowi styropian o grubości cm. 9

10 6. Zdjęcia Foto 1. Elewacja południowa (w perspektywie) 10

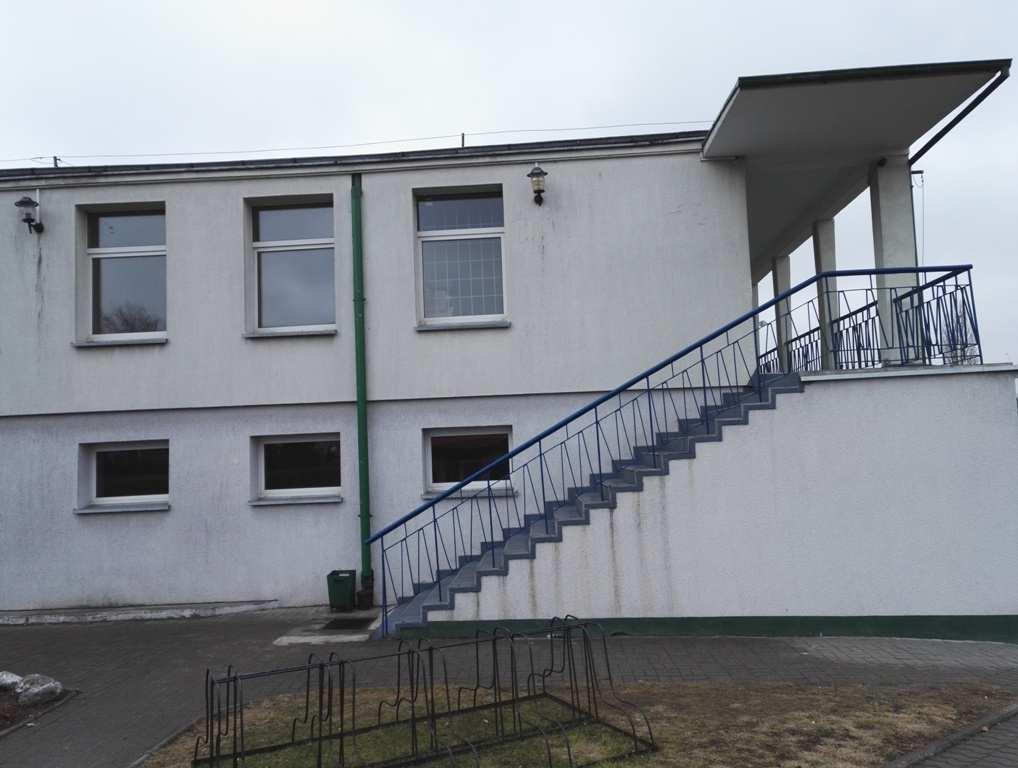

11 Foto 2. Elewacja wschodnia fragment ze schodami 11

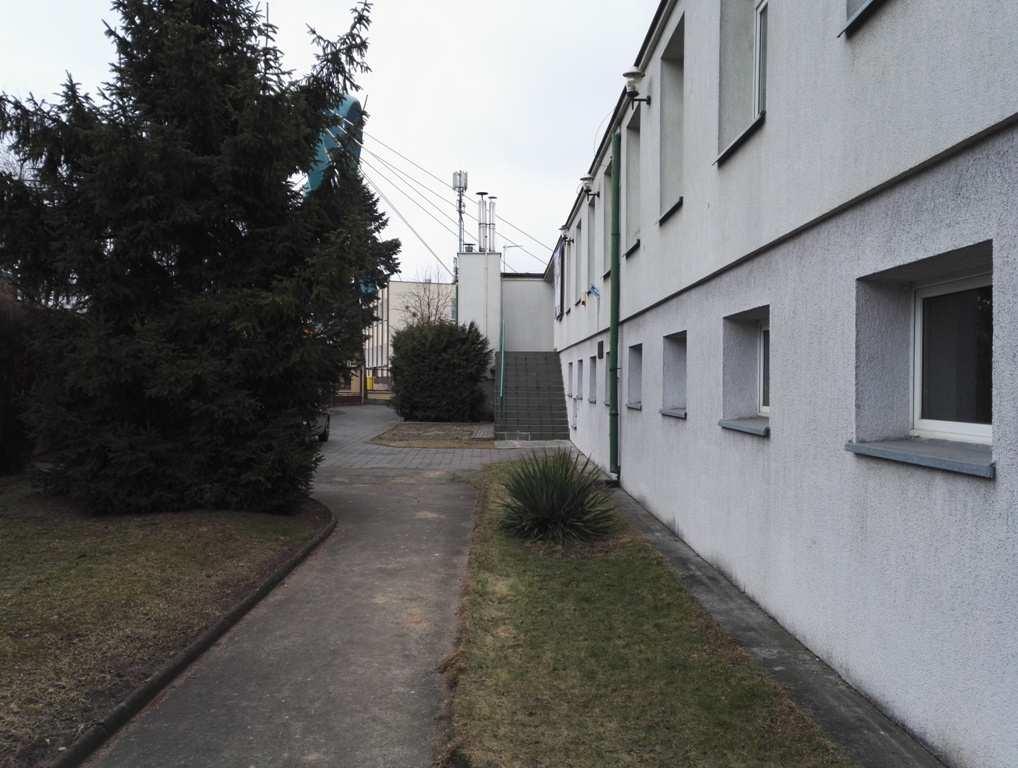

12 Foto 3. Elewacja północna fragment najstarszej części obiektu 12

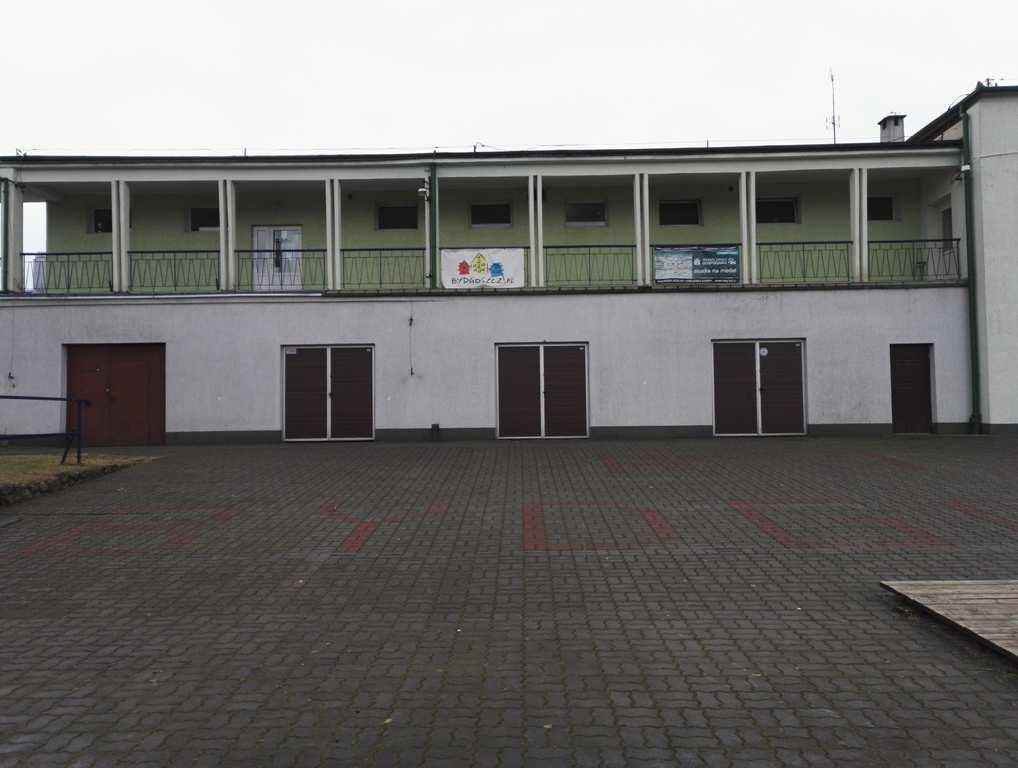

13 Foto 4. Elewacja północna (w perspektywie) 13

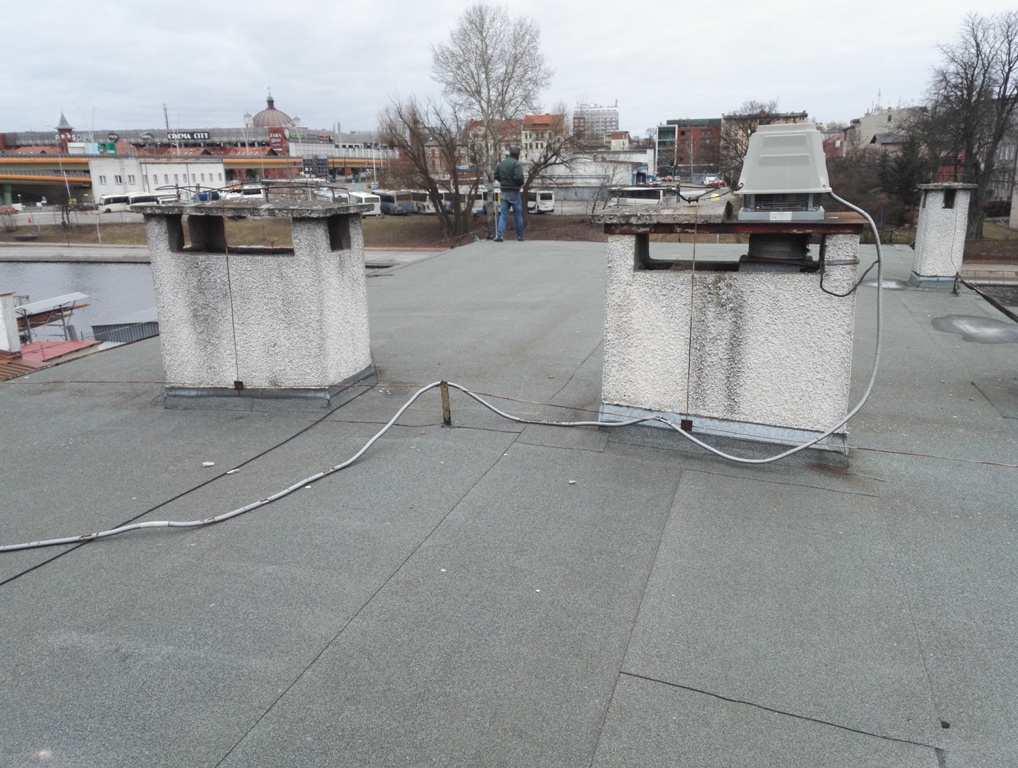

14 Foto 5. Dach nad świetlicą 14

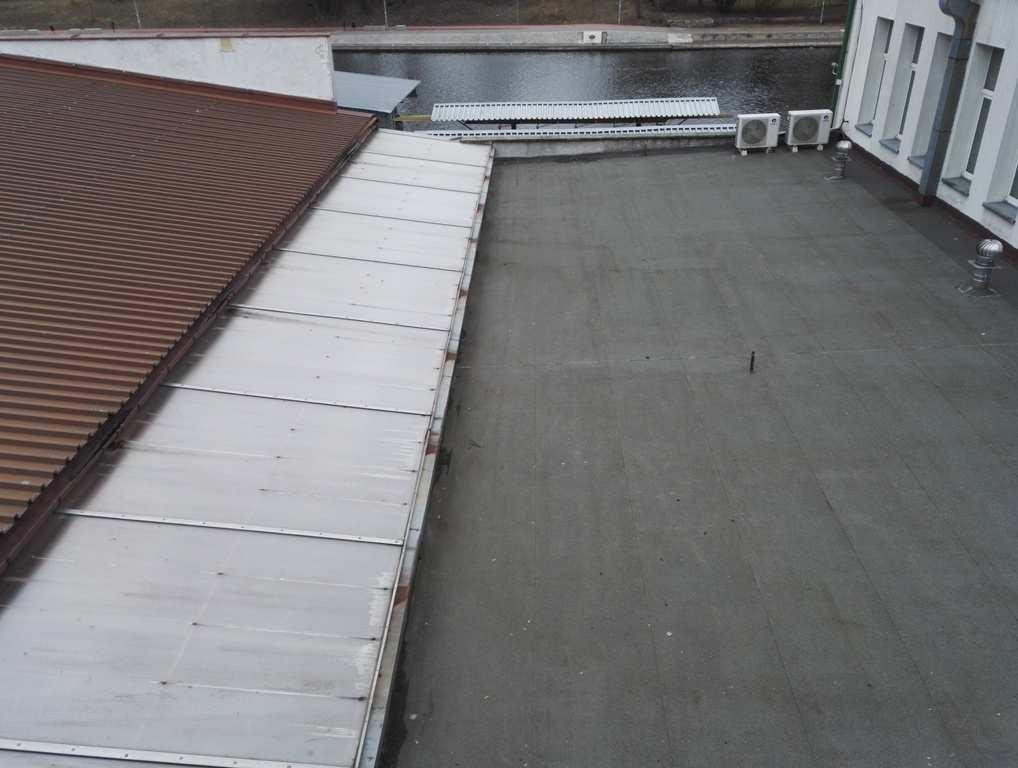

15 Foto 6. Dach nad basenem wioślarskim 15

16 Foto 7. Dach nad owalną częścią obiektu. 16

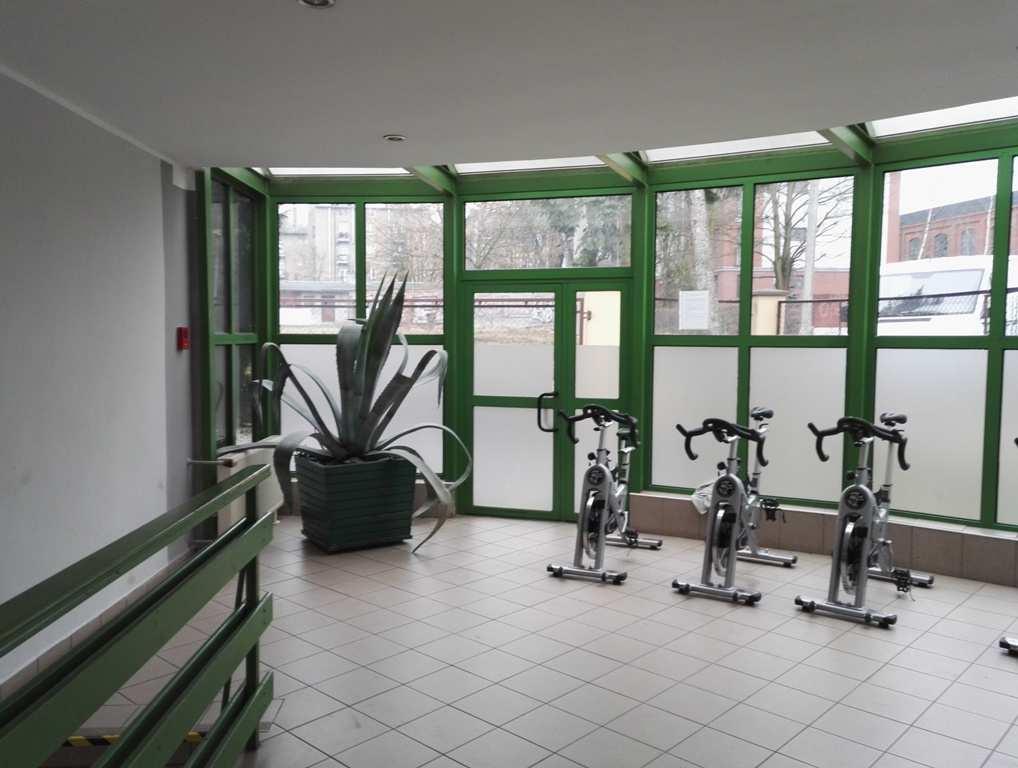

17 Foto 8. Sala ergometrów (parter) 17

18 Foto 9. Hol owalny (parter) 18

19 Foto 10. Basen wioślarski (parter) 19

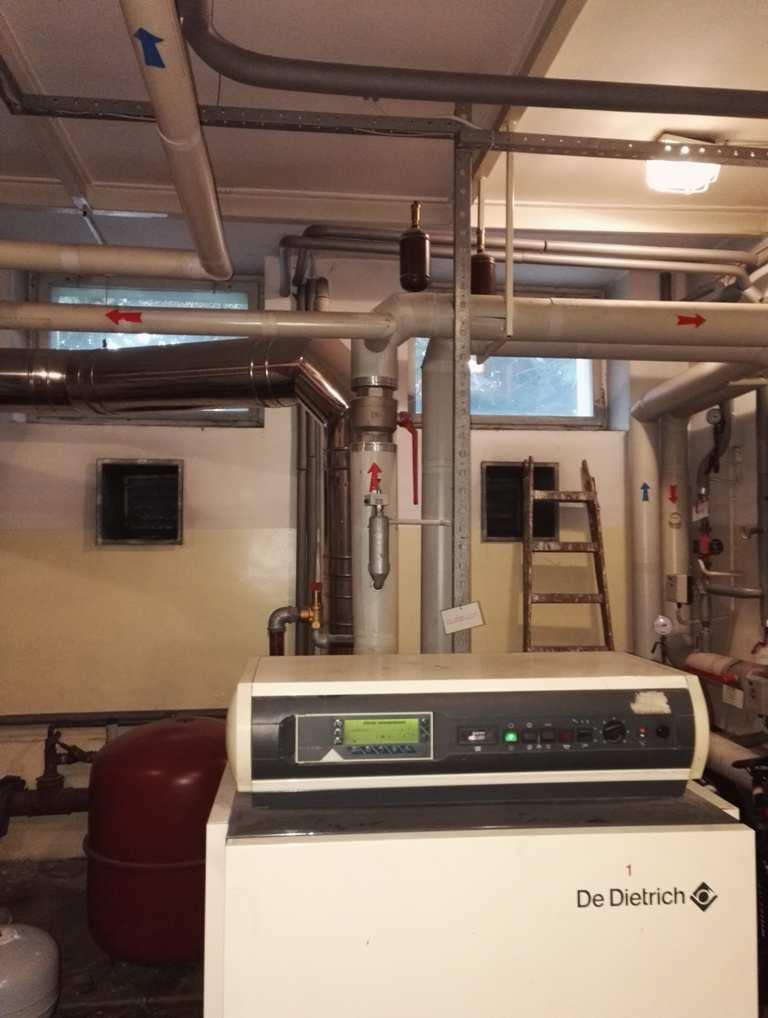

20 Foto 11. Kotłownia olejowa (niski parter) 20

21 Foto 12. Przestrzeń pomiędzy salą ergometrów i basenem wioślarskim 21

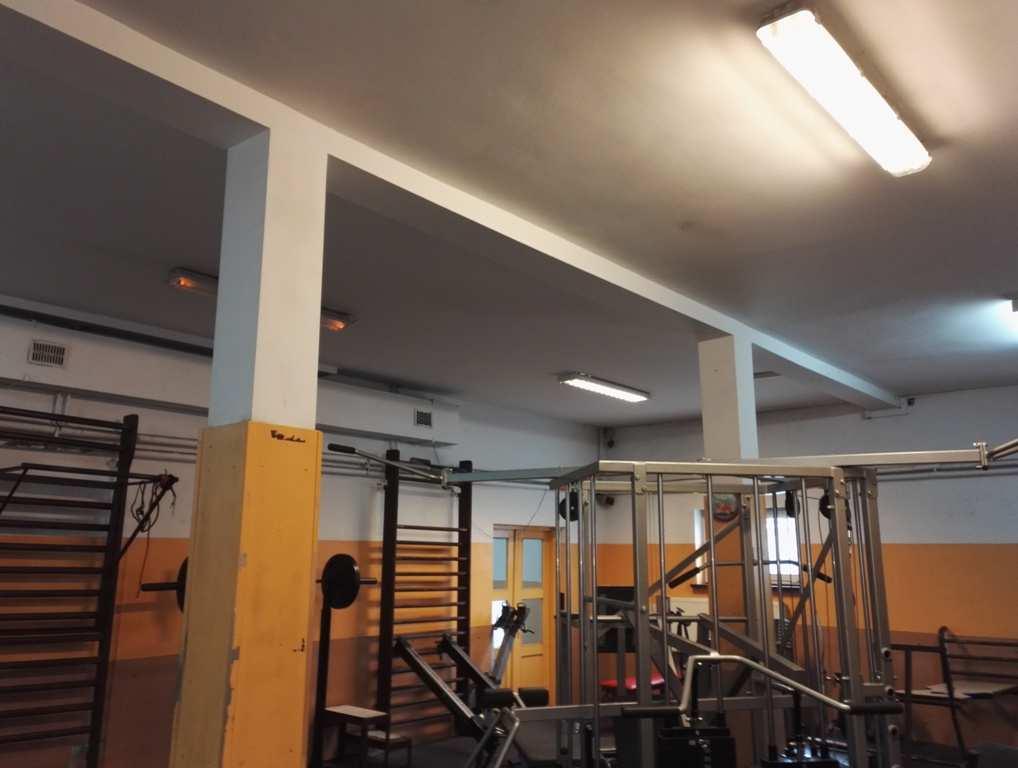

22 Foto 13. Siłownia ciężka (niski parter) 22

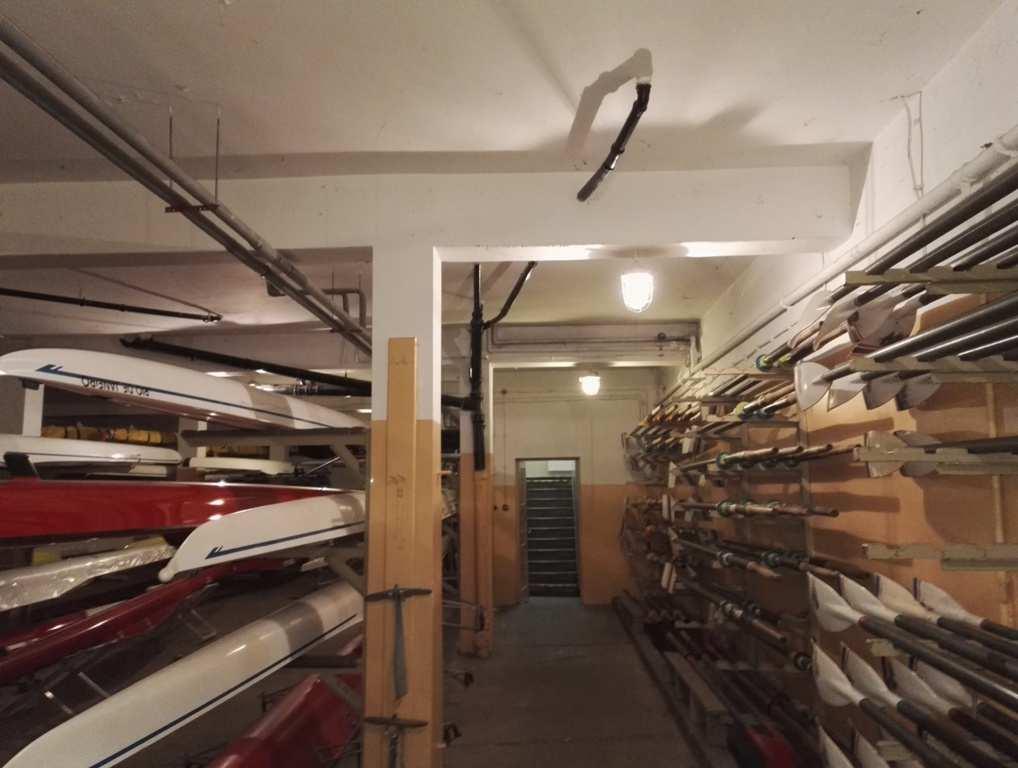

23 Foto 14. Hangar na łodzie wioślarskie (niski parter) 23

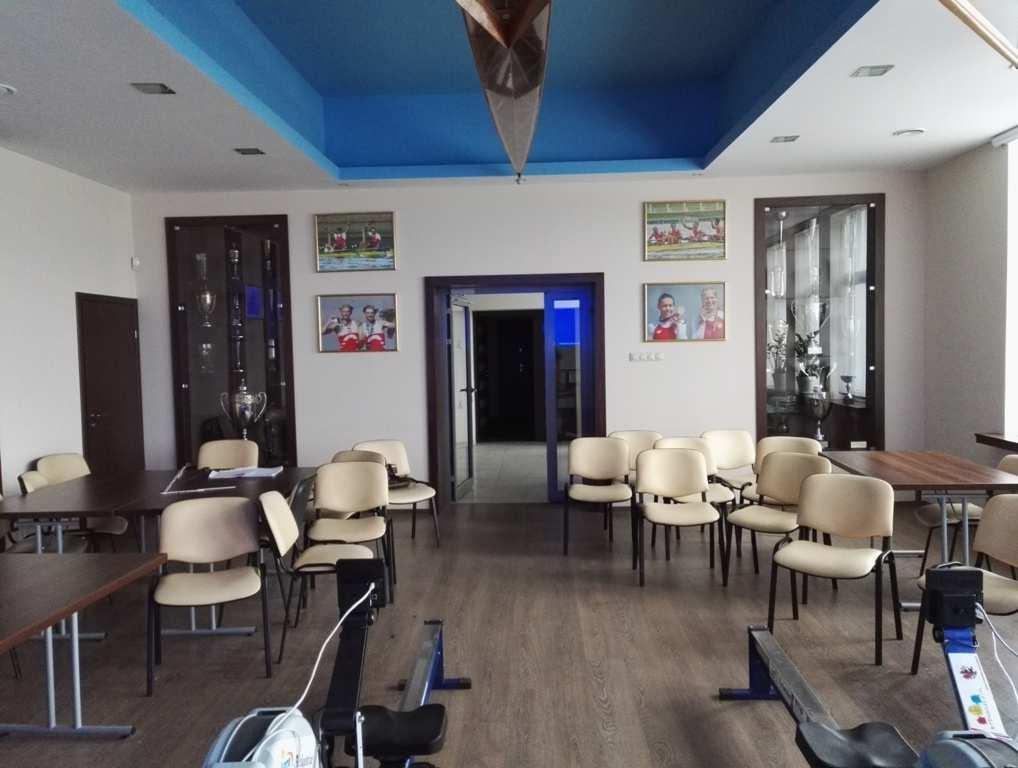

24 Foto 15. Świtlica (piętro) 24

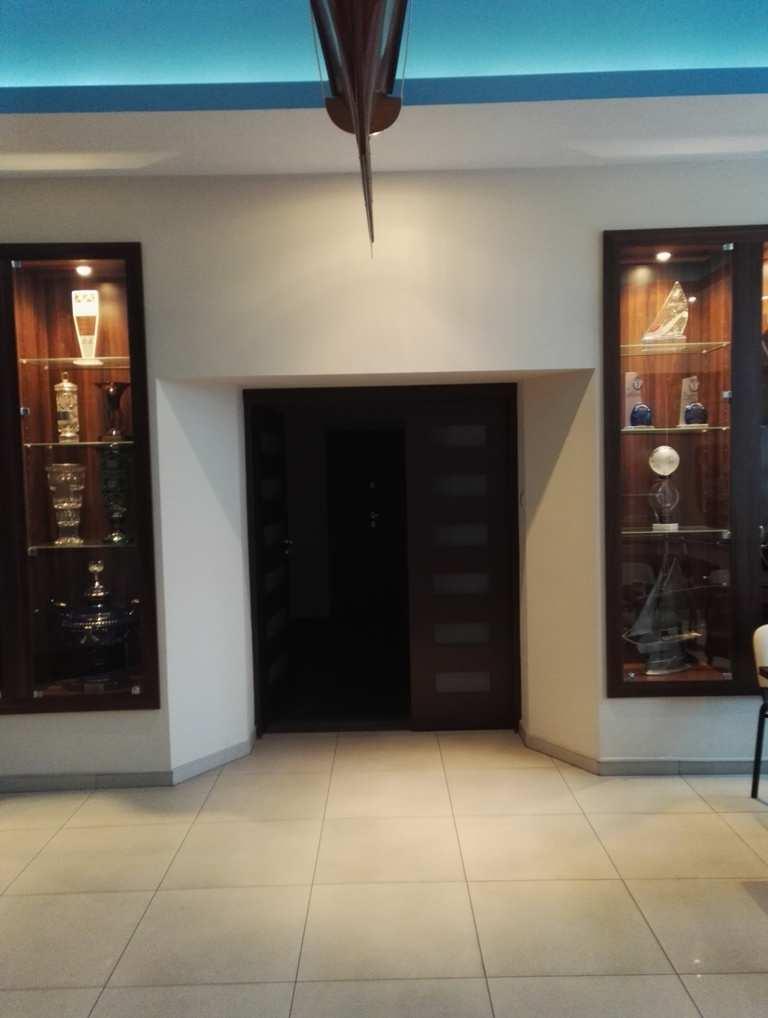

25 Foto 16. Hol (piętro) 25

26 Foto 17. Korytarz (piętro) 26
