1 imbudizol Sp. z o.o Warszawa ul. Nowolipki 23/103 tel./fax:(22) ,kom: imbudizol@op.pl DOKUMENTACJA PROJEKTOWO - KOSZTORYSOWA ROBÓT BUDOWLANYCH W ZABYTKOWYM BUDYNKU PRZY UL. JAGIELLOŃSKIEJ 38 W WARSZAWIE, ZESPÓŁ SZKÓŁ NR 15 (LO) IM. KRÓLA WŁADYSŁAWA IV. PROJEKT NR.11 PROJEKT WYKONAWCZY REMONTU WENTYLACJI GRAWITACYJNEJ. Autor: mgr inŝ. arch. Joanna Schonthaler Opracował: inŝ.. arch Rafał Kłos Zamawiający: Miasto Stołeczne Warszawa, Dzielnica Praga Północ Warszawa, ul. ks. I. Kłopotowskiego 15 Wykonawca: IMBUDIZOL Sp. z o.o Warszawa, ul. Nowolipki 23/103 Projekt nr.11 1

KRÓLA WŁADYSŁAWA IV. PROJEKT NR.11 PROJEKT WYKONAWCZY REMONTU WENTYLACJI GRAWITACYJNEJ. Autor: mgr inŝ. arch. Joanna Schonthaler Opracował: inŝ.

2 Spis treści OPIS TECHNICZNY 1. Dane ogólne str Stan istniejący str Projekt remontu str Uwagi końcowe str. 10 ZAŁĄCZNIKI Protokół 41/04/09 Projekt nr.11 2

3 1. Dane ogólne 1.1. Informacje podstawowe Obiekt : budynek Zespół Szkół nr 15 (LO) im. Króla Władysława IV Adres : ul. Jagiellońska 38 w Warszawie Inwestor : Miasto Stołeczne Warszawa Dzielnica Praga Północ ul. Ks. I. Kłopotowskiego 15, Warszawa 1.2. Podstawa opracowania zlecenie Inwestora ; zalecenia konserwatorskie ; wizja lokalna i inwentaryzacja wykonana dla potrzeb projektu ; przepisy i normy Prawa Budowlanego ; ekspertyza mikologiczna ekspertyza stanu konstrukcji Ekspertyza urządzeń ogrzewczo kominowych Zakładu Kominiarskiego protokół nr 41/04/ Ogólna charakterystyka budynku Budynek II piętrowy, podpiwniczony, z poddaszem nieuŝytkowym. Budynek jest wpisany do rejestru zabytków i znajduje się pod ochroną konserwatorską. Zbudowany na początku XX wieku w konstrukcji tradycyjnej - ściany nośne i działowe murowane z cegły. Stropy wykonane są jako ceramiczno stalowe typu Kleina. Dach drewniany kleszczowo płatwiowy. Pokrycie z blachy miedzianej Cel i zakres opracowania Celem opracowania jest wskazanie rozwiązań technicznych i funkcjonalnych remontu wentylacji grawitacyjnej w szkole. Projekt nr.11 3

Podstawa opracowania zlecenie Inwestora ; zalecenia konserwatorskie ; wizja lokalna i inwentaryzacja wykonana dla potrzeb projektu ; przepisy i normy Prawa Budowlanego ; ekspertyza mikologiczna

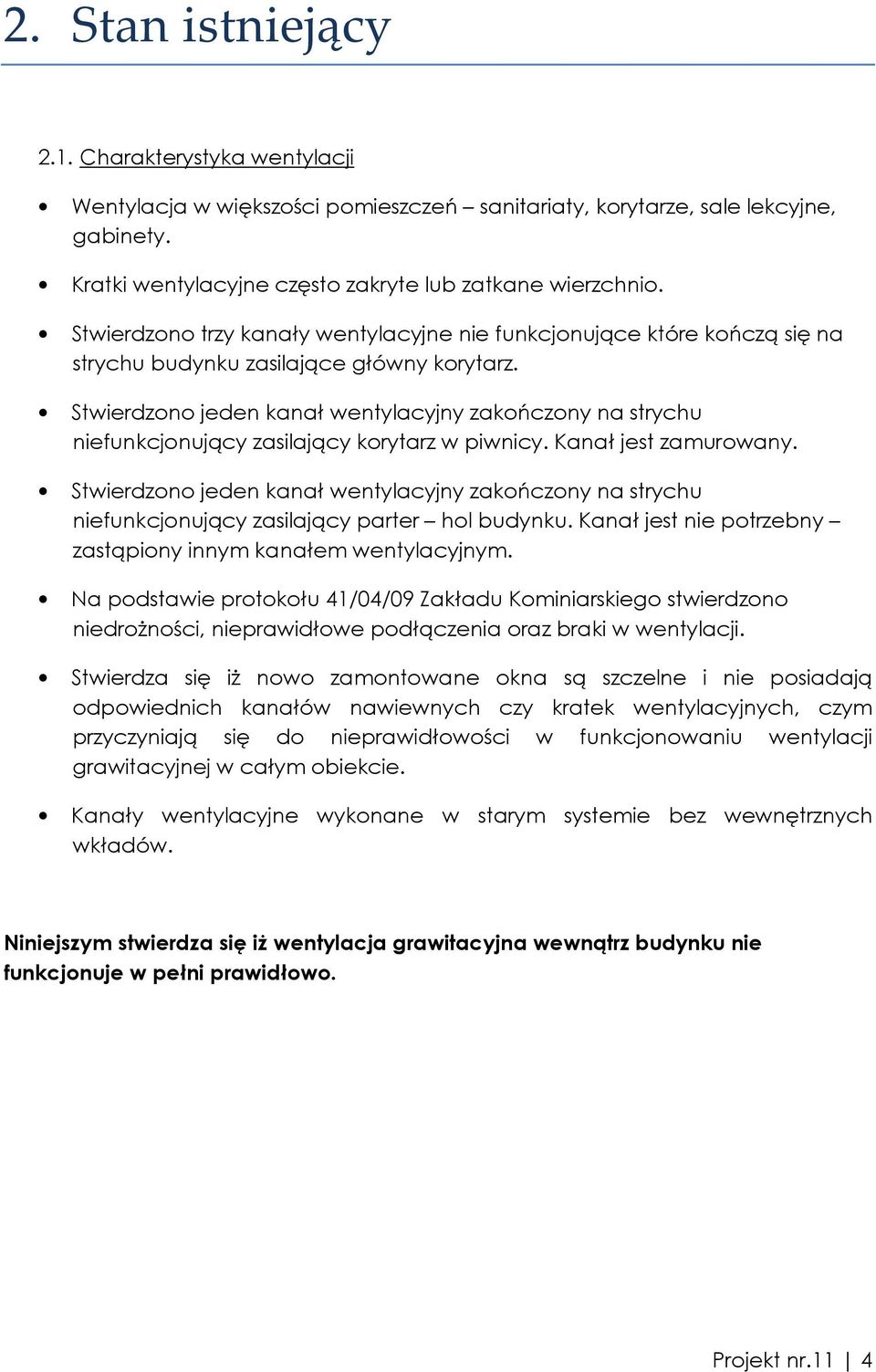

4 2. Stan istniejący 2.1. Charakterystyka wentylacji Wentylacja w większości pomieszczeń sanitariaty, korytarze, sale lekcyjne, gabinety. Kratki wentylacyjne często zakryte lub zatkane wierzchnio. Stwierdzono trzy kanały wentylacyjne nie funkcjonujące które kończą się na strychu budynku zasilające główny korytarz. Stwierdzono jeden kanał wentylacyjny zakończony na strychu niefunkcjonujący zasilający korytarz w piwnicy. Kanał jest zamurowany. Stwierdzono jeden kanał wentylacyjny zakończony na strychu niefunkcjonujący zasilający parter hol budynku. Kanał jest nie potrzebny zastąpiony innym kanałem wentylacyjnym. Na podstawie protokołu 41/04/09 Zakładu Kominiarskiego stwierdzono niedroŝności, nieprawidłowe podłączenia oraz braki w wentylacji. Stwierdza się iŝ nowo zamontowane okna są szczelne i nie posiadają odpowiednich kanałów nawiewnych czy kratek wentylacyjnych, czym przyczyniają się do nieprawidłowości w funkcjonowaniu wentylacji grawitacyjnej w całym obiekcie. Kanały wentylacyjne wykonane w starym systemie bez wewnętrznych wkładów. Niniejszym stwierdza się iŝ wentylacja grawitacyjna wewnątrz budynku nie funkcjonuje w pełni prawidłowo. Projekt nr.11 4

Stwierdzono jeden kanał wentylacyjny zakończony na strychu niefunkcjonujący zasilający korytarz w piwnicy. Kanał jest zamurowany.

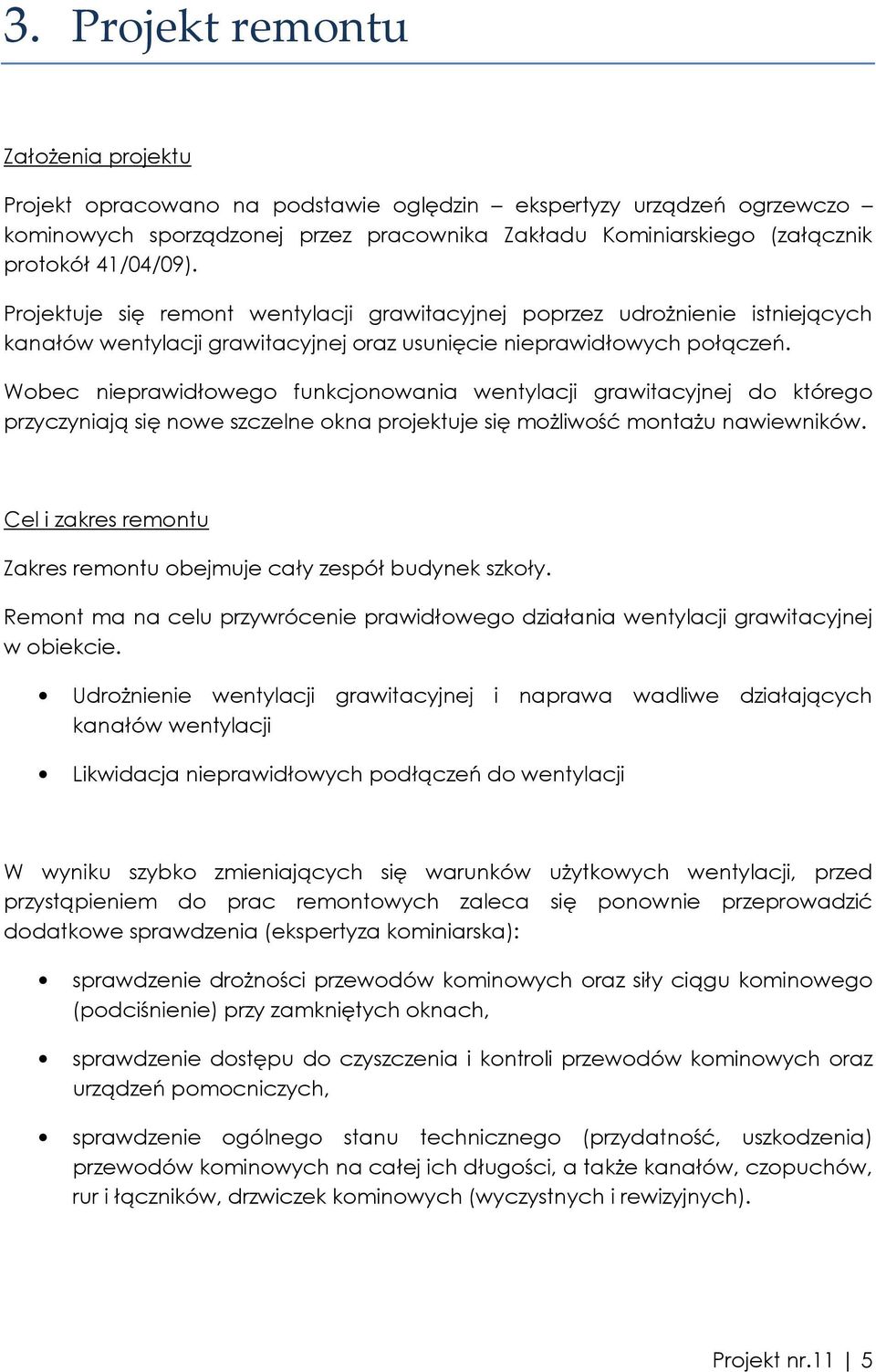

5 3. Projekt remontu ZałoŜenia projektu Projekt opracowano na podstawie oględzin ekspertyzy urządzeń ogrzewczo kominowych sporządzonej przez pracownika Zakładu Kominiarskiego (załącznik protokół 41/04/09). Projektuje się remont wentylacji grawitacyjnej poprzez udroŝnienie istniejących kanałów wentylacji grawitacyjnej oraz usunięcie nieprawidłowych połączeń. Wobec nieprawidłowego funkcjonowania wentylacji grawitacyjnej do którego przyczyniają się nowe szczelne okna projektuje się moŝliwość montaŝu nawiewników. Cel i zakres remontu Zakres remontu obejmuje cały zespół budynek szkoły. Remont ma na celu przywrócenie prawidłowego działania wentylacji grawitacyjnej w obiekcie. UdroŜnienie wentylacji grawitacyjnej i naprawa wadliwe działających kanałów wentylacji Likwidacja nieprawidłowych podłączeń do wentylacji W wyniku szybko zmieniających się warunków uŝytkowych wentylacji, przed przystąpieniem do prac remontowych zaleca się ponownie przeprowadzić dodatkowe sprawdzenia (ekspertyza kominiarska): sprawdzenie droŝności przewodów kominowych oraz siły ciągu kominowego (podciśnienie) przy zamkniętych oknach, sprawdzenie dostępu do czyszczenia i kontroli przewodów kominowych oraz urządzeń pomocniczych, sprawdzenie ogólnego stanu technicznego (przydatność, uszkodzenia) przewodów kominowych na całej ich długości, a takŝe kanałów, czopuchów, rur i łączników, drzwiczek kominowych (wyczystnych i rewizyjnych). Projekt nr.11 5

Wobec nieprawidłowego funkcjonowania wentylacji grawitacyjnej do którego przyczyniają się nowe szczelne okna projektuje się moŝliwość montaŝu nawiewników.

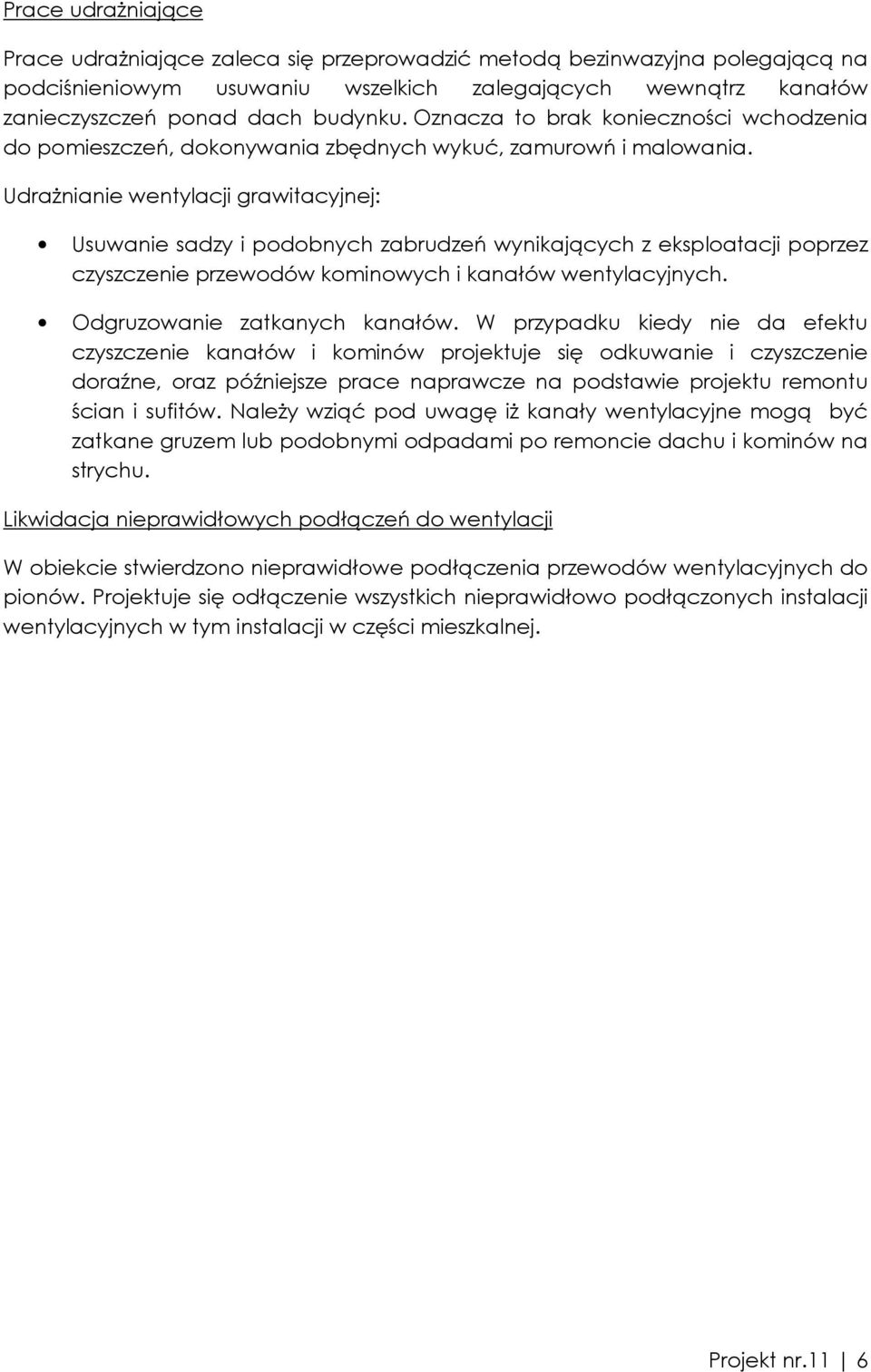

6 Prace udraŝniające Prace udraŝniające zaleca się przeprowadzić metodą bezinwazyjna polegającą na podciśnieniowym usuwaniu wszelkich zalegających wewnątrz kanałów zanieczyszczeń ponad dach budynku. Oznacza to brak konieczności wchodzenia do pomieszczeń, dokonywania zbędnych wykuć, zamurowń i malowania. UdraŜnianie wentylacji grawitacyjnej: Usuwanie sadzy i podobnych zabrudzeń wynikających z eksploatacji poprzez czyszczenie przewodów kominowych i kanałów wentylacyjnych. Odgruzowanie zatkanych kanałów. W przypadku kiedy nie da efektu czyszczenie kanałów i kominów projektuje się odkuwanie i czyszczenie doraźne, oraz późniejsze prace naprawcze na podstawie projektu remontu ścian i sufitów. NaleŜy wziąć pod uwagę iŝ kanały wentylacyjne mogą być zatkane gruzem lub podobnymi odpadami po remoncie dachu i kominów na strychu. Likwidacja nieprawidłowych podłączeń do wentylacji W obiekcie stwierdzono nieprawidłowe podłączenia przewodów wentylacyjnych do pionów. Projektuje się odłączenie wszystkich nieprawidłowo podłączonych instalacji wentylacyjnych w tym instalacji w części mieszkalnej. Projekt nr.11 6

UdraŜnianie wentylacji grawitacyjnej: Usuwanie sadzy i podobnych zabrudzeń wynikających z eksploatacji poprzez czyszczenie przewodów kominowych i kanałów wentylacyjnych.

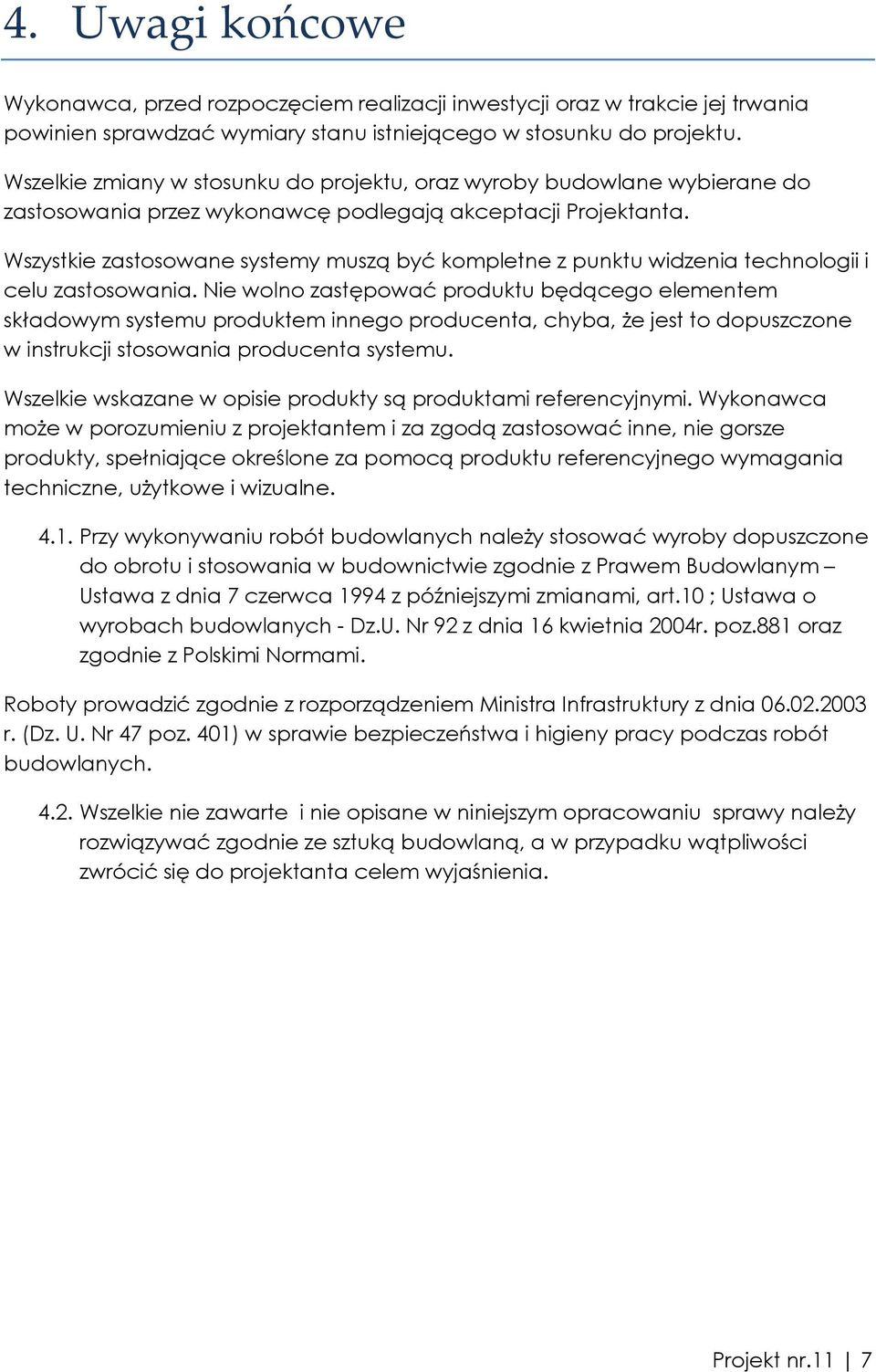

7 4. Uwagi końcowe Wykonawca, przed rozpoczęciem realizacji inwestycji oraz w trakcie jej trwania powinien sprawdzać wymiary stanu istniejącego w stosunku do projektu. Wszelkie zmiany w stosunku do projektu, oraz wyroby budowlane wybierane do zastosowania przez wykonawcę podlegają akceptacji Projektanta. Wszystkie zastosowane systemy muszą być kompletne z punktu widzenia technologii i celu zastosowania. Nie wolno zastępować produktu będącego elementem składowym systemu produktem innego producenta, chyba, Ŝe jest to dopuszczone w instrukcji stosowania producenta systemu. Wszelkie wskazane w opisie produkty są produktami referencyjnymi. Wykonawca moŝe w porozumieniu z projektantem i za zgodą zastosować inne, nie gorsze produkty, spełniające określone za pomocą produktu referencyjnego wymagania techniczne, uŝytkowe i wizualne Przy wykonywaniu robót budowlanych naleŝy stosować wyroby dopuszczone do obrotu i stosowania w budownictwie zgodnie z Prawem Budowlanym Ustawa z dnia 7 czerwca 1994 z późniejszymi zmianami, art.10 ; Ustawa o wyrobach budowlanych - Dz.U. Nr 92 z dnia 16 kwietnia 2004r. poz.881 oraz zgodnie z Polskimi Normami. Roboty prowadzić zgodnie z rozporządzeniem Ministra Infrastruktury z dnia r. (Dz. U. Nr 47 poz. 401) w sprawie bezpieczeństwa i higieny pracy podczas robót budowlanych Wszelkie nie zawarte i nie opisane w niniejszym opracowaniu sprawy naleŝy rozwiązywać zgodnie ze sztuką budowlaną, a w przypadku wątpliwości zwrócić się do projektanta celem wyjaśnienia. Projekt nr.11 7

Wszystkie zastosowane systemy muszą być kompletne z punktu widzenia technologii i celu zastosowania.
