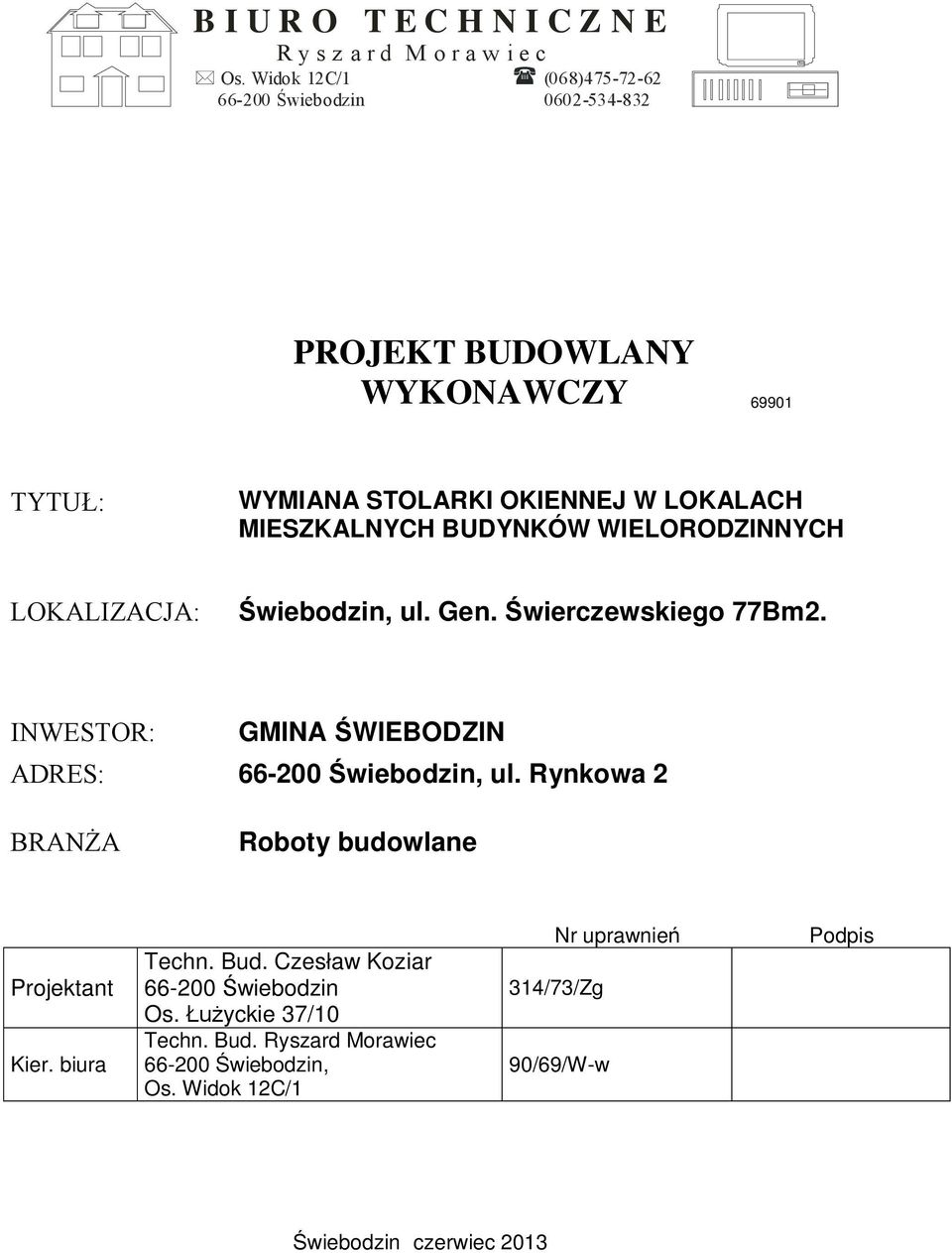

1 B I U R O T E C H N I C Z N E R y s z a r d M o r a w i e c Os. Widok 12C/1 (068) wiebodzin PROJEKT BUDOWLANY WYKONAWCZY TYTU : WYMIANA STOLARKI OKIENNEJ W LOKALACH MIESZKALNYCH BUDYNKÓW WIELORODZINNYCH LOKALIZACJA: wiebodzin, ul. Gen. wierczewskiego 77Bm2. INWESTOR: GMINA WIEBODZIN ADRES: wiebodzin, ul. Rynkowa 2 BRAN A Roboty budowlane Projektant Kier. biura Techn. Bud. Czes aw Koziar wiebodzin Os. yckie 37/10 Techn. Bud. Ryszard Morawiec wiebodzin, Os. Widok 12C/1 Nr uprawnie 314/73/Zg 90/69/W-w Podpis wiebodzin czerwiec 2013

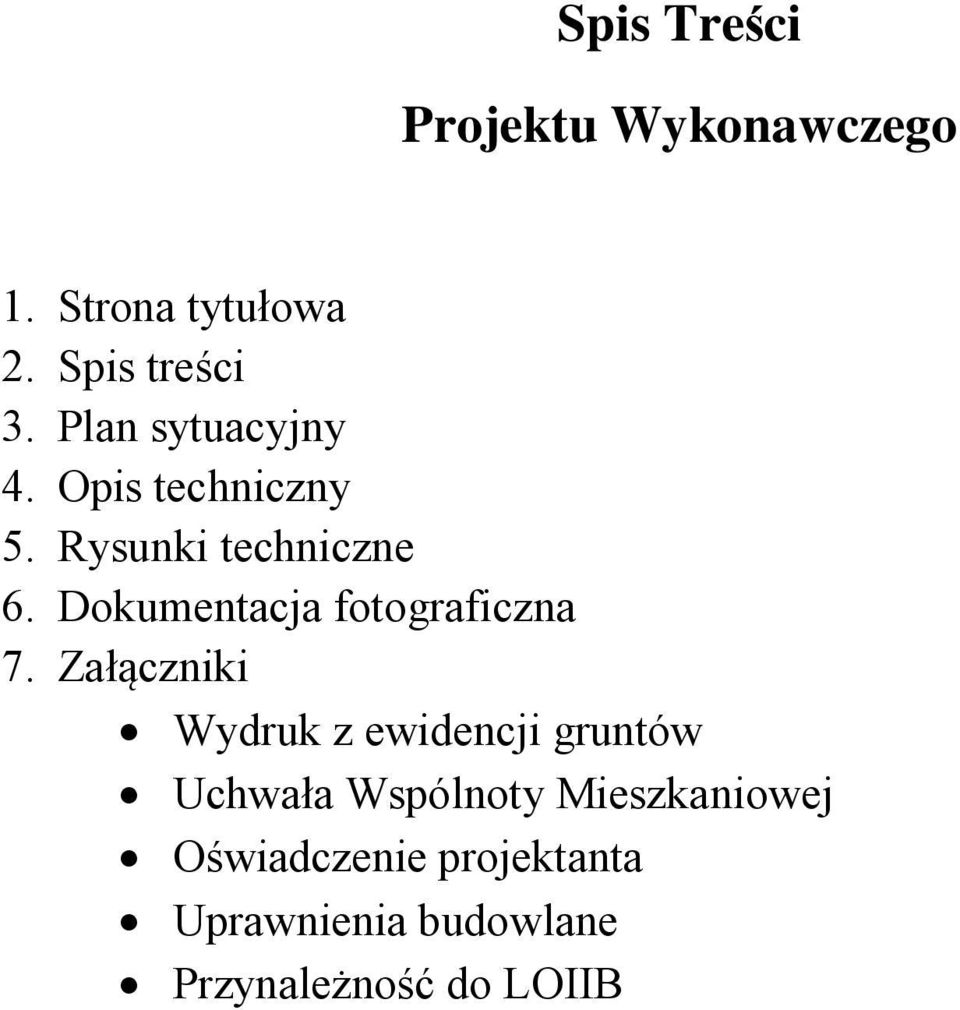

2 Spis Tre ci Projektu Wykonawczego 1. Strona tytu owa 2. Spis tre ci 3. Plan sytuacyjny 4. Opis techniczny 5. Rysunki techniczne 6. Dokumentacja fotograficzna 7. Za czniki Wydruk z ewidencji gruntów Uchwa a Wspólnoty Mieszkaniowej wiadczenie projektanta Uprawnienia budowlane Przynale no do LOIIB

3

4 I. OPIS TECHNICZNY do projektu budowlanego wykonawczego wymiany stolarki okiennej w lokalu mieszkalnym przy ul. Gen. wierczewskiego 77Bm2 w wiebodzinie. INWESTOR: Gmina wiebodzin, ul. Rynkowa wiebodzin 1. PODSTAWA OPRACOWANIA 1.1 Umowa z inwestorem 1.2 Wizja lokalna w terenie 1.3 Inwentaryzacja budowlana 1.4 Polskie normy i przepisy budowlane 2. LOKALIZACJA 1. Stolarka okienna wymagaj ca wymiany znajduje si w mieszkaniu komunalnym w budynku wielorodzinnym po onych na terenie miasta wiebodzina, ul. Gen. wierczewskiego 77Bm2, dzia ka nr 45/7. 3. OPIS OGÓLNY PROJEKTU Niniejsze opracowanie jest projektem budowlanym wykonawczym prac remontowo- budowlanych przy wymianie istniej cej drewnianej stolarki okiennej na stolark wykonan z elementów PCV.

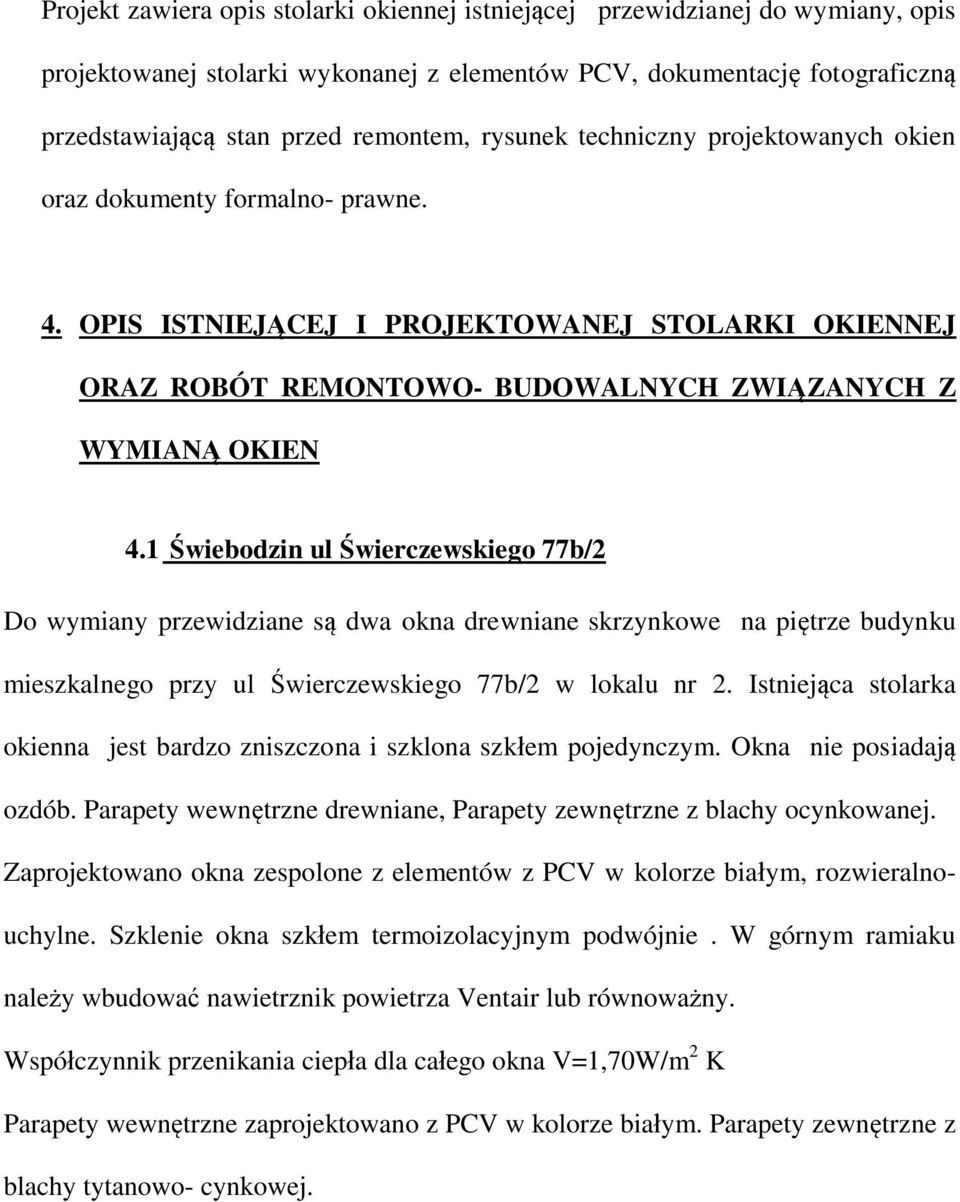

5 Projekt zawiera opis stolarki okiennej istniej cej przewidzianej do wymiany, opis projektowanej stolarki wykonanej z elementów PCV, dokumentacj fotograficzn przedstawiaj stan przed remontem, rysunek techniczny projektowanych okien oraz dokumenty formalno- prawne. 4. OPIS ISTNIEJ CEJ I PROJEKTOWANEJ STOLARKI OKIENNEJ ORAZ ROBÓT REMONTOWO- BUDOWALNYCH ZWI ZANYCH Z WYMIAN OKIEN 4.1 wiebodzin ul wierczewskiego 77b/2 Do wymiany przewidziane s dwa okna drewniane skrzynkowe na pi trze budynku mieszkalnego przy ul wierczewskiego 77b/2 w lokalu nr 2. Istniej ca stolarka okienna jest bardzo zniszczona i szklona szk em pojedynczym. Okna nie posiadaj ozdób. Parapety wewn trzne drewniane, Parapety zewn trzne z blachy ocynkowanej. Zaprojektowano okna zespolone z elementów z PCV w kolorze bia ym, rozwieralnouchylne. Szklenie okna szk em termoizolacyjnym podwójnie. W górnym ramiaku nale y wbudowa nawietrznik powietrza Ventair lub równowa ny. Wspó czynnik przenikania ciep a dla ca ego okna V=1,70W/m 2 K Parapety wewn trzne zaprojektowano z PCV w kolorze bia ym. Parapety zewn trzne z blachy tytanowo- cynkowej.

6 5. OPIS SZCZEGÓ OWY PRAC PRZY PRACACH REMONTOWO- BUDOWALNYCH ZWI ZANYCH Z WYMIAN OKIEN Kolejno wymaganych prac przy wymianie stolarki okiennej - Wykonanie stolarski dziennej w warsztacie wg dokumentacji technicznej po uprzednim dokonaniu pomiarów z natury na obiekcie. - Ostro ne wykucie o cie nic drewnianych z odniesieniem na wskazane miejsce - Wykucie wewn trznych parapetów drewnianych - Osadzenie nowej stolarki okiennej w przygotowanym i oczyszczonych cie ach za pomoc rub kotwi cych i zamontowanych zgodnie z wymogami konstrukcyjnymi i ci le wg wskazówek producenta oraz uszczelnieniem piank poliuretanow i silikonem. O cie a nale y wyszpachlowa zapraw z gipsu szpachlowego. - Zawieszenie skrzyde okiennych wraz z regulacj - Osadzenie parapetów wewn trznych z PCV z wykuciem gniazd i napraw uszkodzonego tynku - Wykonanie obróbek o cie y - Zamontowanie parapetów zewn trznych z blachy tytanowo-cynkowej i naprawa uszkodzonego tynku. - Oczyszczenie powierzchni stolarki po jej monta u.

7 6. UWAGI: - Wykonanie i odbiór na podstawie aprobaty technicznej ITB, atestów higienicznych, wymogów przeciwpo arowych, warunków technicznych, stosowanie Polskich Norm, specyfikacji technicznej wykonanie i odbiór robót. - W trakcie realizacji projektu nale y stosowa materia y i wyroby posiadaj ce obowi zuj ce wiadectwo dopuszczenia do stosowania w budownictwie, lub je li s przedmiotem Norm Pa stwowych, za wiadczenie producenta potwierdzaj ce ich zgodno z postanowieniami odpowiednich norm. - Wszystkie elementy powinny by stosowane zgodnie z instrukcjami producenta i dokumentacj projektow opracowan dla okre lonego zastosowania - Wszystkie roboty budowlane winny by prowadzone zgodnie z niniejszym projektem budowlanym oraz specyfikacj techniczn wykonania i odbioru robót sporz dzonymi na potrzeby przedmiotowej inwestycji - Wszelkie roboty budowlane winny by prowadzone zgodnie ze sztuk budownictwa i polskimi normami. PROJEKTANT:

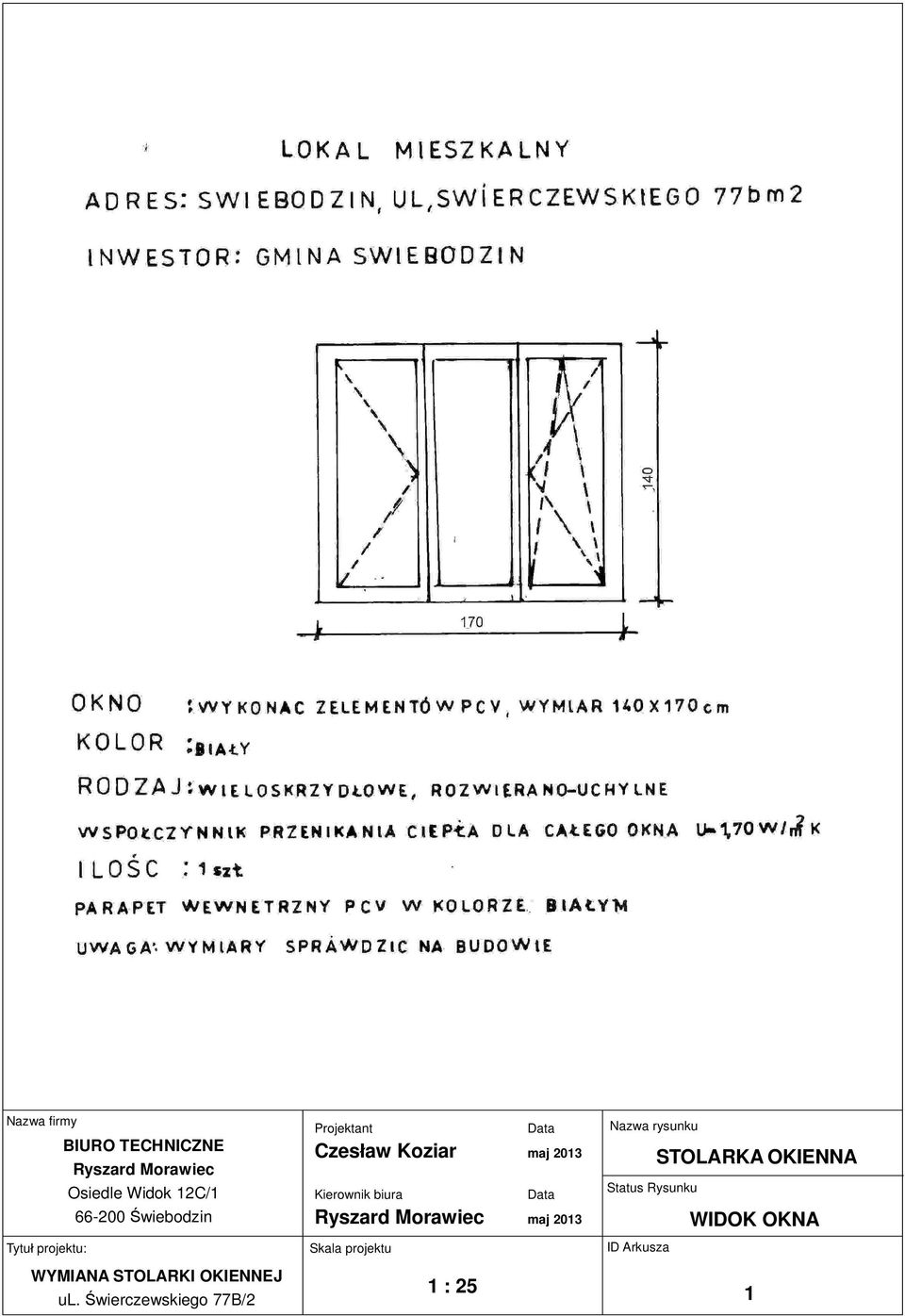

8 Nazwa firmy BIURO TECHNICZNE Ryszard Morawiec Osiedle Widok 12C/ wiebodzin Tytu projektu: WYMIANA STOLARKI OKIENNEJ ul. wierczewskiego 77B/2 Projektant Data Czes aw Koziar maj 2013 Kierownik biura Data Ryszard Morawiec maj 2013 Skala projektu 1 : 25 Nazwa rysunku Status Rysunku ID Arkusza STOLARKA OKIENNA WIDOK OKNA 1

9 Nazwa firmy BIURO TECHNICZNE Ryszard Morawiec Osiedle Widok 12C/ Świebodzin Tytuł projektu: WYMIANA STOLARKI OKIENNEJ ul. Świerczewskiego 77Bm2 Projektant Data Czesław Koziar maj 2013 Kierownik biura Data Ryszard Morawiec maj 2013 Skala projektu 1 : 25 Nazwa rysunku Status Rysunku ID Arkusza STOLARKA OKIENNA WIDOK OKNA 2
