1 Miejski Zarząd Budynków Mieszkalnych ul. Dobrzecka 8, Kalisz Tel. (62) , , Fax. (62) NIP REGON PROJEKT WYMIANY STOLARKI OKIENNEJ Przedmiot opracowania Adres inwestycji: Częściowa wymiana stolarki okiennej w budynku mieszkalnym przy ul. Babina lokal nr 5 ul. Babina, dz. nr 47/3, jednostka ewidencyjna Kalisz, obręb ewidencyjny 06 Śródmieście Kalisz FUNKCJA IMIĘ I NAZWISKO PODPIS Projektant w spec. konstr. bud. mgr inż. Ryszard Popławski

2 . Opis techniczny 2. Rysunki - 2 Spis zawartość opracowania:

3 OPIS TECHNICZNY. OPIS STANU ISTNIEJĄCEGO: Stolarka okienna wbudowana jest w budynku wielorodzinnym przy ulicy Babina. Do wymiany przeznaczono okna w lokalu nr 5 który zlokalizowany jest na I piętrze budynku. Okna widoczne są od strony pl. Kilińskiego. Do wymiany zakwalifikowano 2 okna i szt. drzwi balkonowych. Stan stolarki okiennej z uwagi na okres jej eksploatacji jest bardzo zły, stolarka okienna nie nadaje się do dalszego użytkowania. Znaczna część stolarki w przedmiotowym budynku została już wymieniona. 2. PROJEKTOWANA WYMIANA OKIEN: Projektuje się wymianę starych drewnianych okien skrzynkowych na nowe okna jednoramowe, zespolone, wykonane z drewna klejonego w kolorze białym wg załączonej dokumentacji rysunkowej. Projektuje się wykonanie nowych okien z zachowaniem kształtu i wzoru okien z okresu przedwojennego. Szczegóły pokazują rysunki. W oknach należy zamontować automatyczny nawiewnik higrosterowany, zlokalizowany w górnej części okna. Wszystkie okna powinny posiadać funkcję mikrowentylacji. W oknach zamontować szyby zespolone o współczynniku U=, W/m2K. 3. WYMIANA PARAPETÓW: Projektuje się przy wymianie okien dokonać wymiany parapetów wewnętrznych i zewnętrznych. Parapety wewnętrzne wykonać z drewna klejonego w kolorze białym. Parapety zewnętrzne wykonać z blachy tytanowo- cynkowej. 4. POZOSTAŁE OKNA : Zaleca się w przyszłości wymianę wszystkich starych okien skrzynkowych na nowe drewniane okna zespolone jednoramowe. 5. UWAGI: Podczas prac przy wymianie okien należy zwrócić uwagę na zabezpieczenie detali elewacyjnych przed ewentualnym uszkodzeniem. Ościeża okien uzupełnić i wykończyć tynkiem cementowo- wapiennym w kolorze istniejącej elewacji. Ościeża wewnętrzne wygipsować i pomalować.

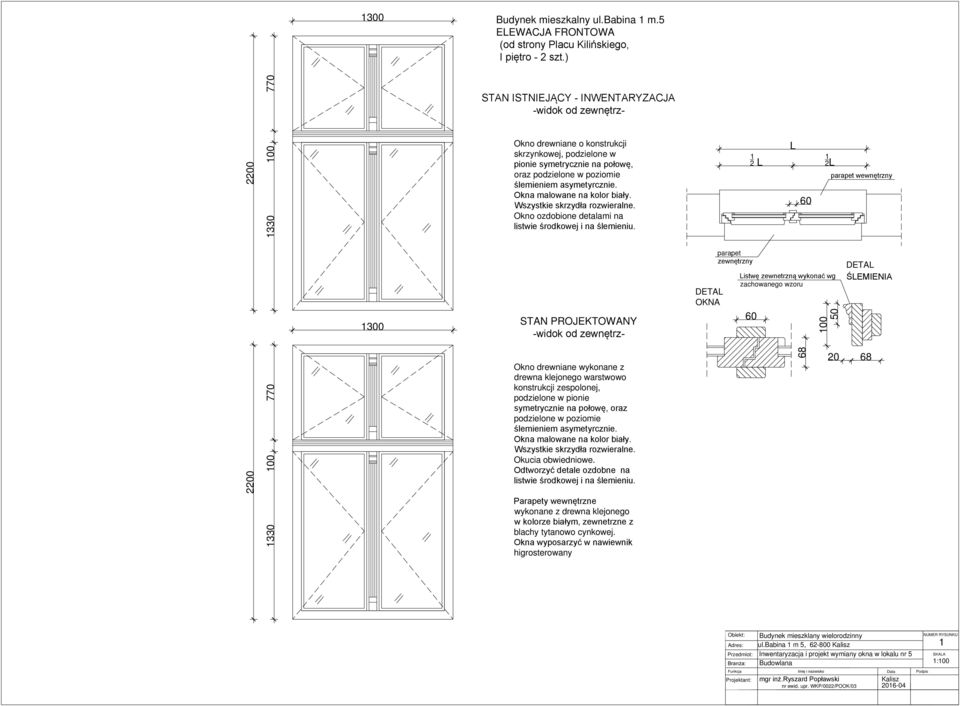

4 300 Budynek mieszkalny ul.babina m.5 ELEWACJA FRONTOWA (od strony Placu Kilińskiego, I piętro - 2 szt.) STAN ISTNIEJĄCY - INWENTARYZACJA Okno drewniane o konstrukcji skrzynkowej, podzielone w pionie symetrycznie na połowę, oraz Okno ozdobione detalami na 2 L L 2L parapet wewnętrzny 300 STAN PROJEKTOWANY OKNA parapet zewnętrzny Listwę zewnetrzną wykonać wg zachowanego wzoru ŚLEMIENIA Okno drewniane wykonane z drewna klejonego warstwowo konstrukcji zespolonej, podzielone w pionie Okucia obwiedniowe. Odtworzyć detale ozdobne na Parapety wewnętrzne wykonane z drewna klejonego w kolorze białym, zewnetrzne z blachy tytanowo cynkowej. Okna wyposarzyć w nawiewnik higrosterowany 20 Obiekt: Adres: Przedmiot: Funkcja Projektant: Budynek mieszklany wielorodzinny ul.babina m 5, Kalisz Inwentaryzacja i projekt wymiany okna w lokalu nr 5 Imię i nazwisko mgr inż.ryszard Popławski Data Kalisz Podpis NUMER RYSUNKU SKALA :00

5 Budynek mieszkalny ul.babina m.5 ELEWACJA FRONTOWA (od strony Placu Kilińskiego, I piętro - szt.) 2 L L 2L parapet wewnętrzny OKNA parapet zewnętrzny Listwę zewnetrzną wykonać wg zachowanego wzoru ŚLEMIENIA 20 STAN ISTNIEJĄCY - INWENTARYZACJA Drzwi balkonowe drewniane o konstrukcji skrzynkowej, podzielone w pionie Okno ozdobione detalami na STAN PROJEKTOWANY Drzwi balkonowe drewniane wykonane z drewna klejonego warstwowo konstrukcji zespolonej, podzielone w pionie Drzwi malowane na kolor biały. Okucia obwiedniowe. Odtworzyć detale ozdobne na Drzwi wyposarzyć w nawiewnik higrosterowany Obiekt: Adres: Przedmiot: Funkcja Projektant: Budynek mieszklany wielorodzinny ul.babina m 5, Kalisz Inwentaryzacja i projekt wymiany drzwi balkonowych Imię i nazwisko mgr inż.ryszard Popławski Data Kalisz Podpis NUMER RYSUNKU 2 SKALA :00
