PROJEKT PROJEKT ARANŻACJI POMIESZCZEŃ OCHRONY W BUDYNKU NR 4. ul. Poligonowa 30, Warszawa

Transkrypt

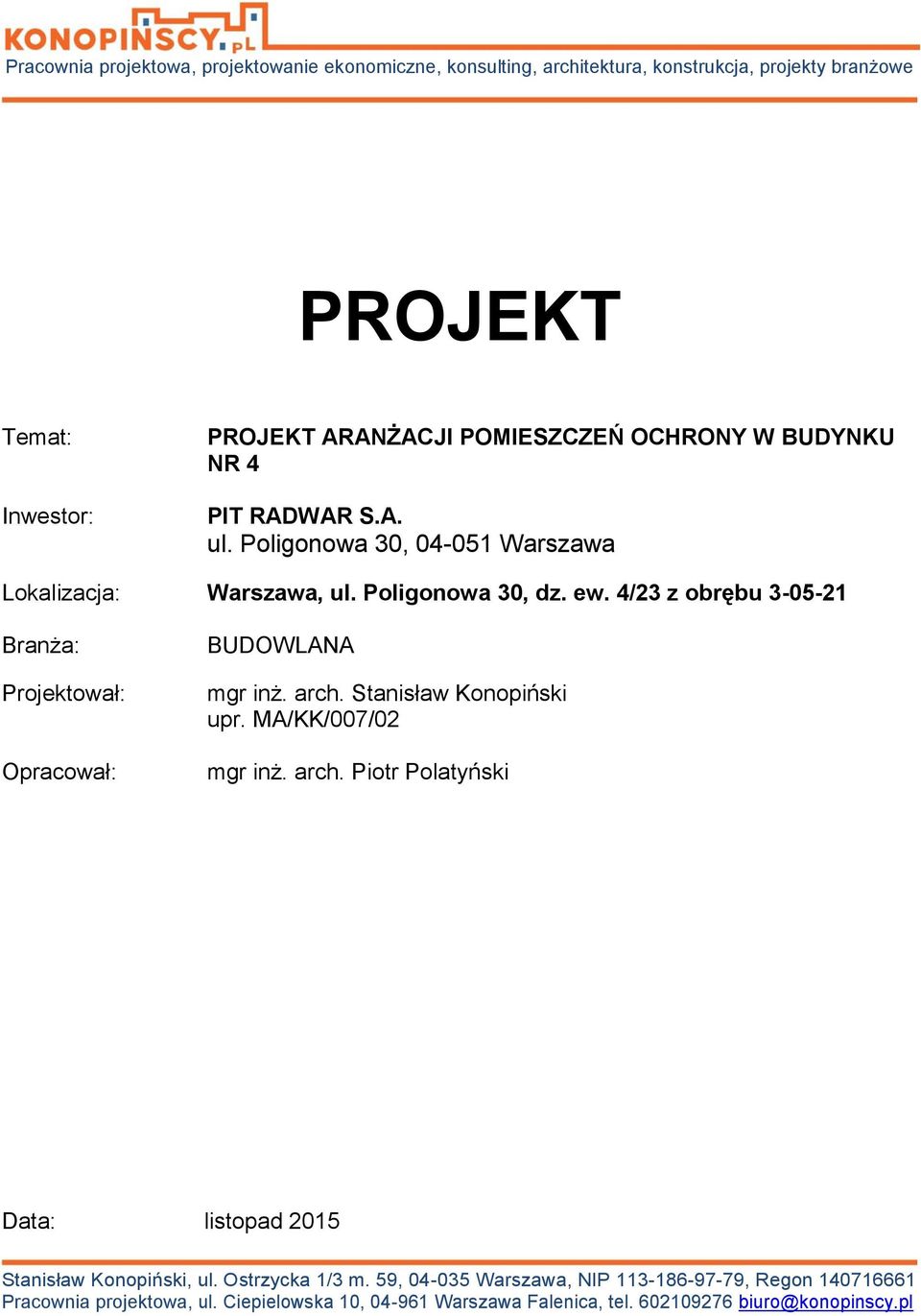

1 Pracownia projektowa, projektowanie ekonomiczne, konsulting, architektura, konstrukcja, projekty branżowe PROJEKT Temat: Inwestor: PROJEKT ARANŻACJI POMIESZCZEŃ OCHRONY W BUDYNKU NR 4 PIT RADWAR S.A. ul. Poligonowa 30, Warszawa Lokalizacja: Warszawa, ul. Poligonowa 30, dz. ew. 4/23 z obrębu Branża: Projektował: Opracował: BUDOWLANA mgr inż. arch. Stanisław Konopiński upr. MA/KK/007/02 mgr inż. arch. Piotr Polatyński Data: listopad 2015 Stanisław Konopiński, ul. Ostrzycka 1/3 m. 59, Warszawa, NIP , Regon Pracownia projektowa, ul. Ciepielowska 10, Warszawa Falenica, tel biuro@konopinscy.pl

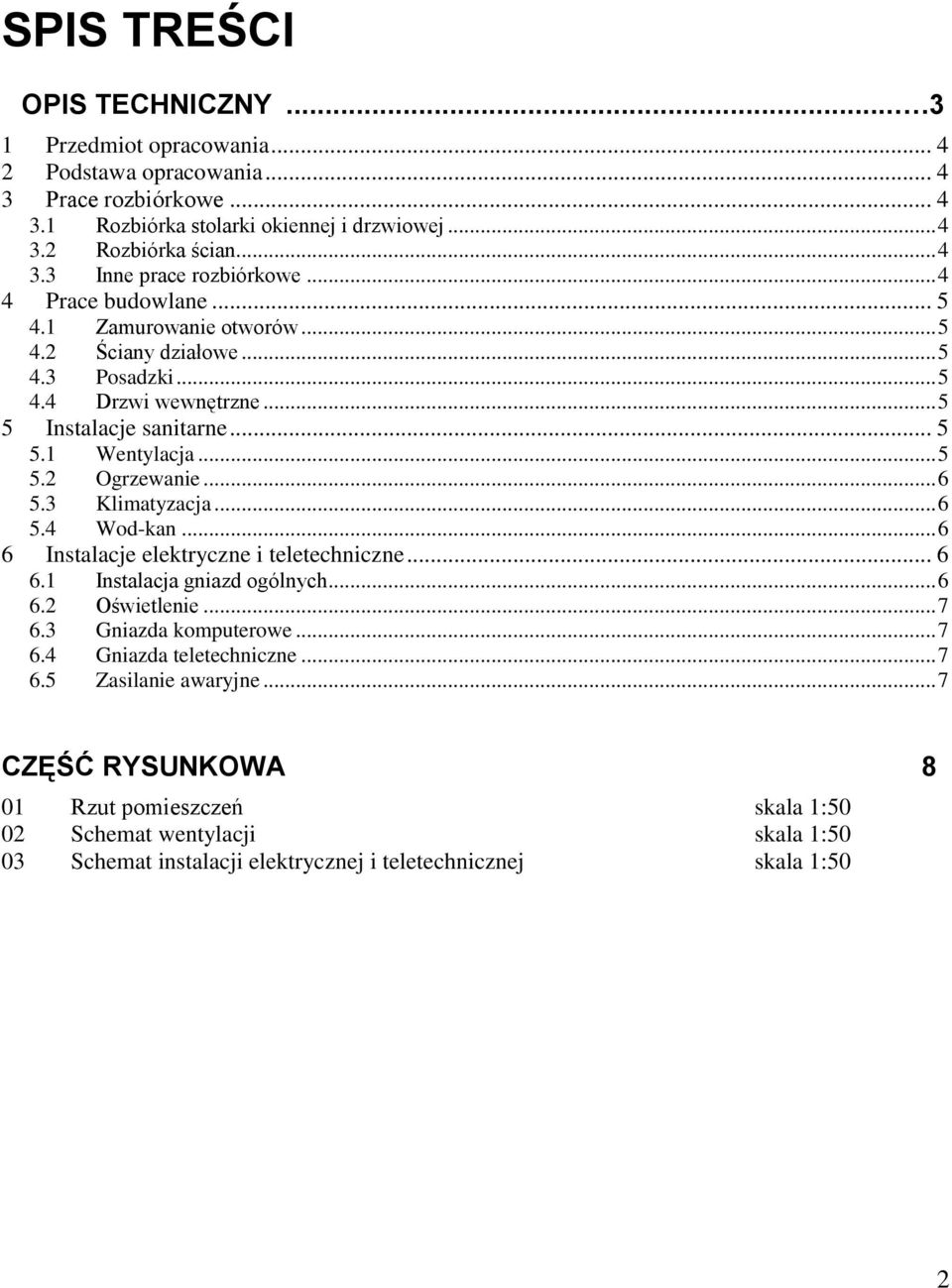

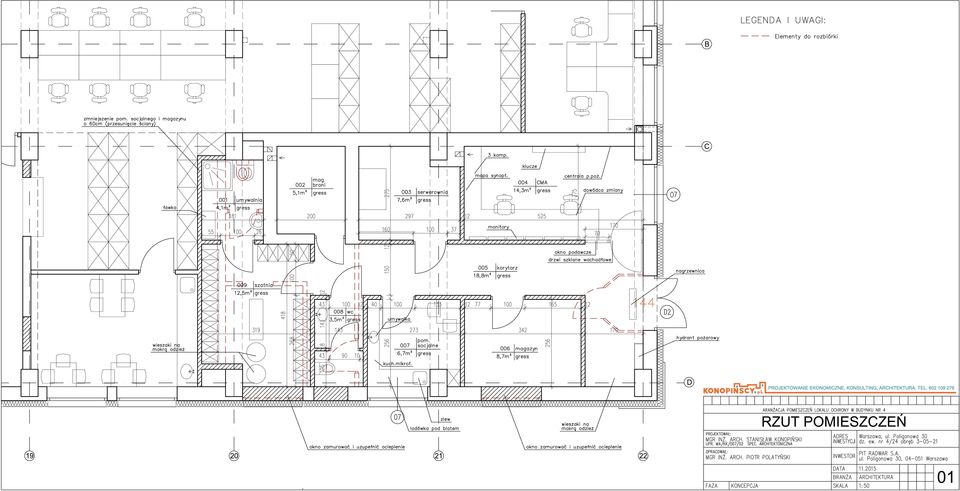

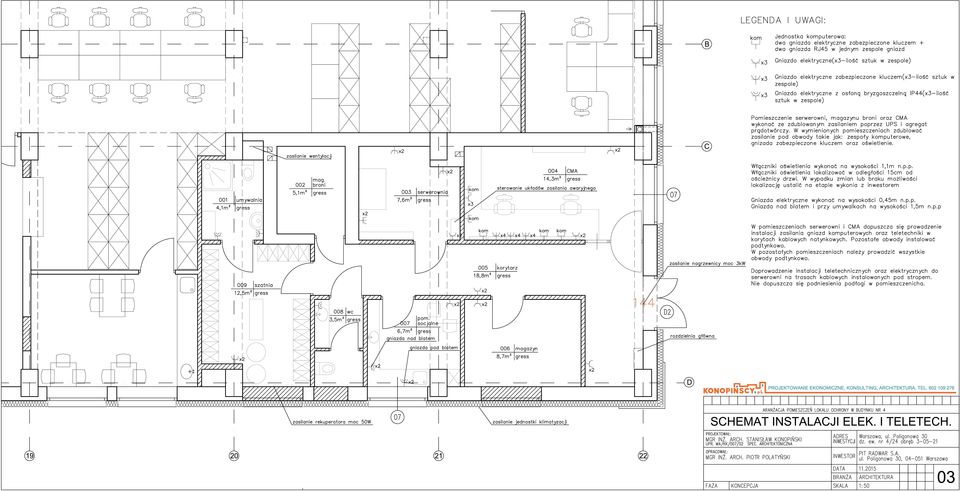

2 SPIS TREŚCI OPIS TECHNICZNY Przedmiot opracowania Podstawa opracowania Prace rozbiórkowe Rozbiórka stolarki okiennej i drzwiowej Rozbiórka ścian Inne prace rozbiórkowe Prace budowlane Zamurowanie otworów Ściany działowe Posadzki Drzwi wewnętrzne Instalacje sanitarne Wentylacja Ogrzewanie Klimatyzacja Wod-kan Instalacje elektryczne i teletechniczne Instalacja gniazd ogólnych Oświetlenie Gniazda komputerowe Gniazda teletechniczne Zasilanie awaryjne... 7 CZĘŚĆ RYSUNKOWA 8 01 Rzut pomieszczeń skala 1:50 02 Schemat wentylacji skala 1:50 03 Schemat instalacji elektrycznej i teletechnicznej skala 1:50 2

3 OPIS TECHNICZNY 3

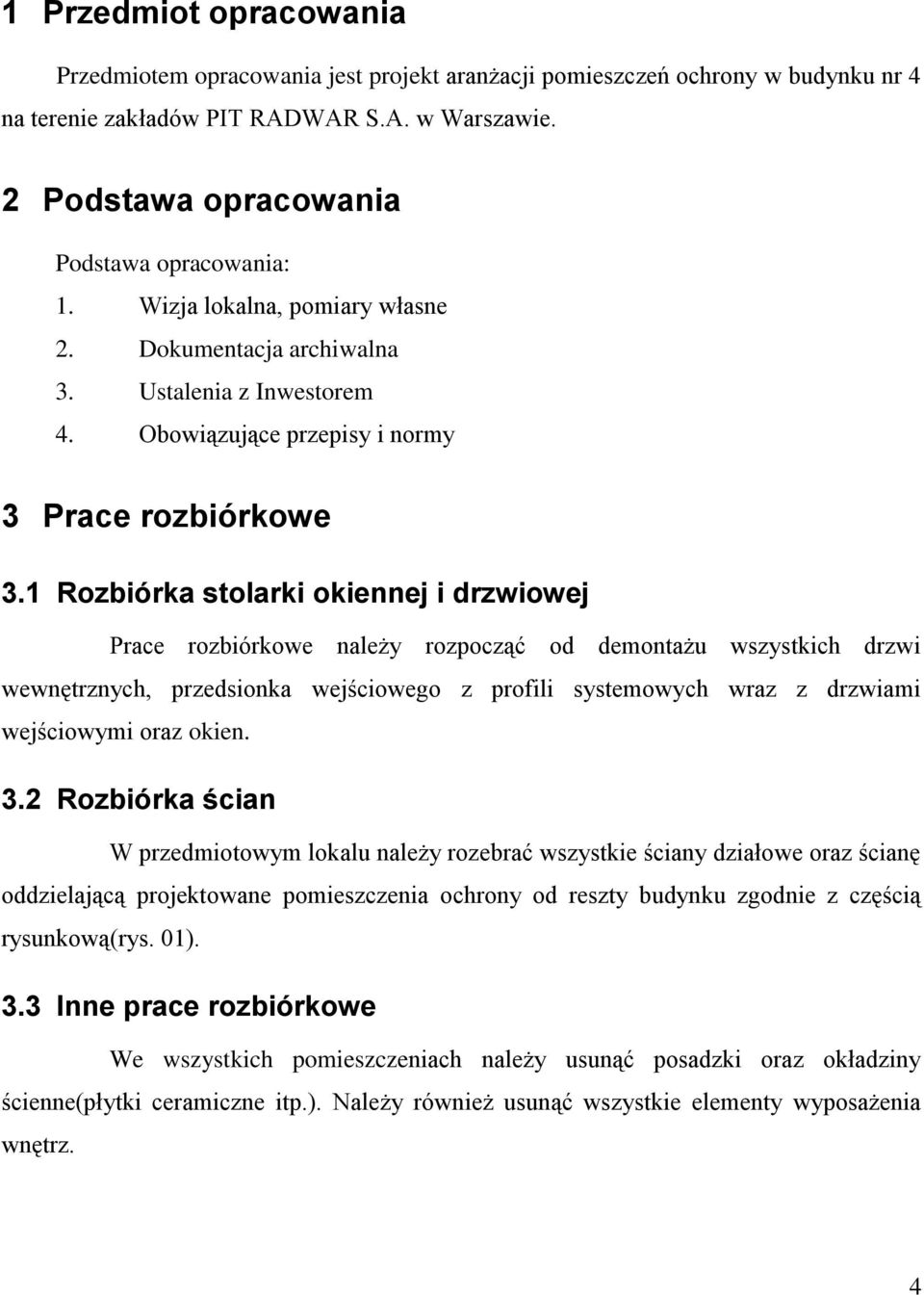

4 1 Przedmiot opracowania Przedmiotem opracowania jest projekt aranżacji pomieszczeń ochrony w budynku nr 4 na terenie zakładów PIT RADWAR S.A. w Warszawie. 2 Podstawa opracowania Podstawa opracowania: 1. Wizja lokalna, pomiary własne 2. Dokumentacja archiwalna 3. Ustalenia z Inwestorem 4. Obowiązujące przepisy i normy 3 Prace rozbiórkowe 3.1 Rozbiórka stolarki okiennej i drzwiowej Prace rozbiórkowe należy rozpocząć od demontażu wszystkich drzwi wewnętrznych, przedsionka wejściowego z profili systemowych wraz z drzwiami wejściowymi oraz okien. 3.2 Rozbiórka ścian W przedmiotowym lokalu należy rozebrać wszystkie ściany działowe oraz ścianę oddzielającą projektowane pomieszczenia ochrony od reszty budynku zgodnie z częścią rysunkową(rys. 01). 3.3 Inne prace rozbiórkowe We wszystkich pomieszczeniach należy usunąć posadzki oraz okładziny ścienne(płytki ceramiczne itp.). Należy również usunąć wszystkie elementy wyposażenia wnętrz. 4

5 4 Prace budowlane 4.1 Zamurowanie otworów Należy zamurować otwory okienne i drzwiowy zgodnie z częścią rysunkową (rys. 01). Należy uwzględnić tę zmianę przy zamówieniu stolarki okiennej zgodnej z projektem remontu elewacji budynku nr Ściany działowe Ścianki działowe wykonać z pustaków ceramicznych Porotherm, gr. 12 cm. Tynk cementowo-wapienny, gładź gipsowa, malowanie farbą lateksową zmywalną. 4.3 Posadzki Posadzki wykonać zgodnie z określeniem w części rysunkowej. 4.4 Drzwi wewnętrzne Drzwi wewnętrzne drewniane, płytowe, płaskie. Kolor grafitowy. Drzwi do pomieszczenia 004 CMA aluminiowe, przeszklone, wyposażone w okienko podawcze. Drzwi wyposażyć w kratki wentylacyjne, zgodnie z schematem wentylacji(rys. 02). Wszystkie drzwi wyposażyć we wkładki podklamkowe, oprócz drzwi do kabiny WC, które należy wyposażyć w zamek wc. Wszystkie drzwi powinny zapewniać wysokość w świetle ościeżnic 205cm. Szerokość otworów drzwiowych zgodnie z rysunkiem Instalacje sanitarne 5.1 Wentylacja Wentylację wywiewną należy wykonać zgodnie z ze schematem (rys. 02). Należy zapewnić wentylację we wszystkich pomieszczeniach, w tym celu należy wykorzystać istniejące kanały wentylacji grawitacyjnej. 5

6 W pomieszczeniu szatni należy zamontować rekuperator ścienny. Nawiew do pomieszczenia magazynu oraz korytarza zapewnić poprzez montaż Z-ki nawiewnej. 5.2 Ogrzewanie W przedmiotowych pomieszczeniach należy zapewnić ogrzewanie poprzez montaż grzejników ściennych podłączonych do węzła cieplnego zlokalizowanego w budynku. Nad wejściem głównym zamontować kurtynę powietrzną o mocy 3kW. 5.3 Klimatyzacja W pomieszczeniu serwerowni oraz CMA należy zapewnić układ schładzania powietrze poprzez instalację jednostki klimatyzacji typu split. Jednostka w pomieszczeniu CMA musi być wyposażona w funkcję grzania. 5.4 Wod-kan Należy wykonać podłączenia do wszystkich urządzeń sanitarnych. Odpływy doprowadzić do istniejących pionów kanalizacyjnych lub wykonać nowe podłączenia. Przyłącze wody zimnej jak i ciepłej należy wykonać z istniejącej w budynku sieci. 6 Instalacje elektryczne i teletechniczne 6.1 Instalacja gniazd ogólnych Należy wykonać instalację elektryczną do gniazd ogólnych zgodnie z rys. 03. Gniazda w puszkach podtynkowych. Osprzęt dobrać po uzgodnieniach z inwestorem. Gniazda przystosowane do obciążeń 16A. W pomieszczeniach w których są narażone na wilgoć lub kontakt z wodą należy instalować osprzęt w klasie min. IP44 z klapkami bryzg szczelnymi. 6

7 6.2 Oświetlenie We wszystkich pomieszczeniach oraz na korytarzu należy zapewnić oświetlenie światłem sztucznym. Instalację przygotować pod oprawy z źródłem światła LED. 6.3 Gniazda komputerowe Wszystkie gniazda przeznaczone dla komputerów oraz sprzętu niezbędnego do poprawnej pracy systemów ochrony zabezpieczone kluczem. Instalację elektryczną do tych gniazd można układać w korytach kablowych, natynkowych. Gniazda montować w systemie koryt kablowych (standard firmy Legrand lub AKS Zielonka). 6.4 Gniazda teletechniczne Gniazda teletechniczne montować w zespołach po 2 gniazda RJ-45 z dwoma gniazdami elektrycznymi zabezpieczonymi kluczem. Wszystkie gniazda teletechniczne sprawdzić do serwerowni. 6.5 Zasilanie awaryjne Pomieszczenie serwerowni, magazynu broni oraz CMA wykonać ze zdublowanym zasilaniem poprzez UPS i agregat prądotwórczy. W wymienionych pomieszczeniach zdublować zasilanie pod obwody takie jak: zespoły komputerowe, gniazda zabezpieczone kluczem oraz oświetlenie. 7

8 CZĘŚĆ RYSUNKOWA 8
