Przebudowa ul. Strzeleckiej i Ogrodowej w Lubniewicach Strona OPIS TECHNICZNY. do projektu wykonawczego branŝy drogowej

Transkrypt

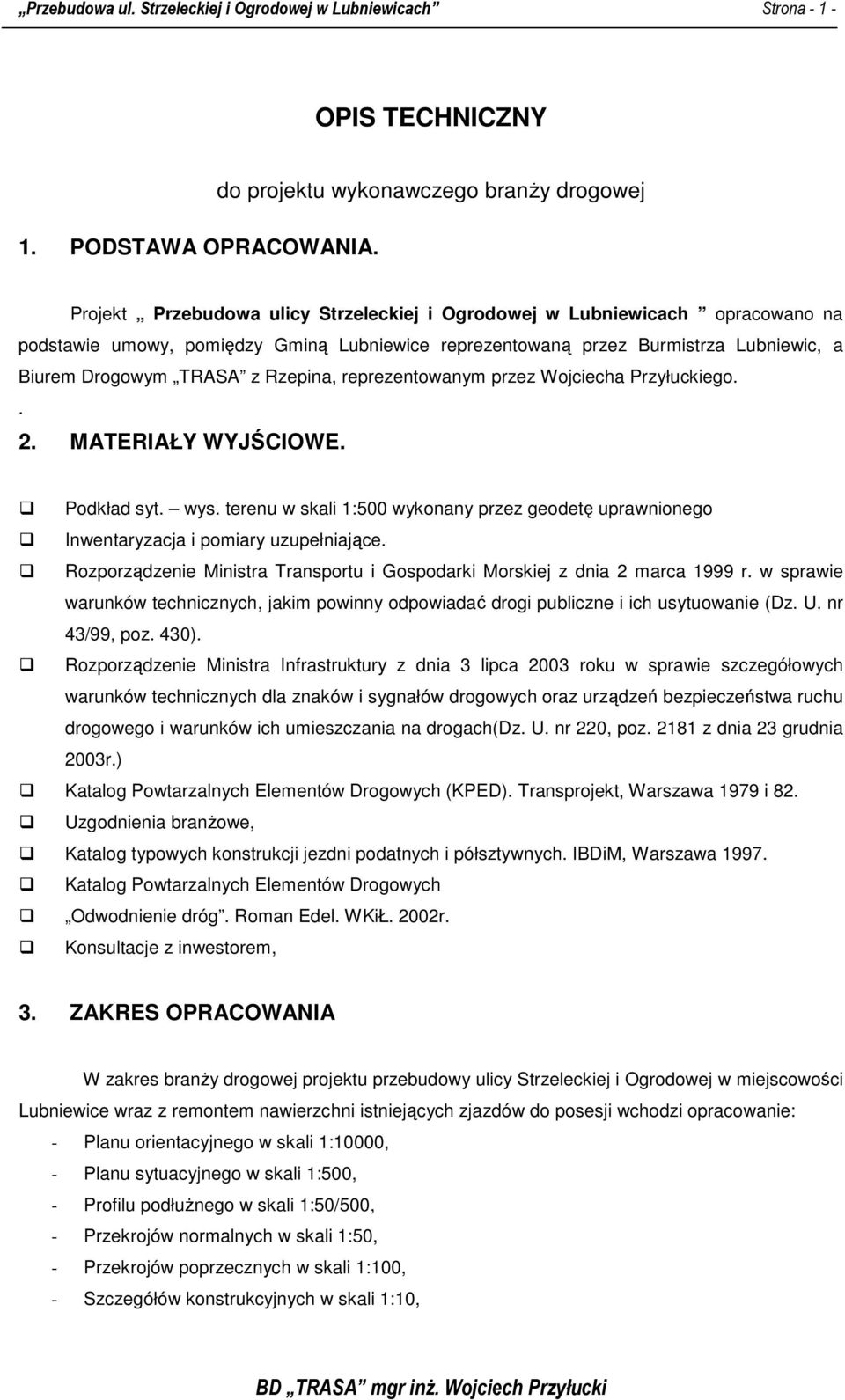

1 Przebudowa ul. Strzeleckiej i Ogrodowej w Lubniewicach Strona OPIS TECHNICZNY 1. PODSTAWA OPRACOWANIA. do projektu wykonawczego branŝy drogowej Projekt Przebudowa ulicy Strzeleckiej i Ogrodowej w Lubniewicach opracowano na podstawie umowy, pomiędzy Gminą Lubniewice reprezentowaną przez Burmistrza Lubniewic, a Biurem Drogowym TRASA z Rzepina, reprezentowanym przez Wojciecha Przyłuckiego.. 2. MATERIAŁY WYJŚCIOWE. Podkład syt. wys. terenu w skali 1:500 wykonany przez geodetę uprawnionego Inwentaryzacja i pomiary uzupełniające. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. nr 43/99, poz. 430). Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 roku w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach(dz. U. nr 220, poz z dnia 23 grudnia 2003r.) Katalog Powtarzalnych Elementów Drogowych (KPED). Transprojekt, Warszawa 1979 i 82. Uzgodnienia branŝowe, Katalog typowych konstrukcji jezdni podatnych i półsztywnych. IBDiM, Warszawa Katalog Powtarzalnych Elementów Drogowych Odwodnienie dróg. Roman Edel. WKiŁ. 2002r. Konsultacje z inwestorem, 3. ZAKRES OPRACOWANIA W zakres branŝy drogowej projektu przebudowy ulicy Strzeleckiej i Ogrodowej w miejscowości Lubniewice wraz z remontem nawierzchni istniejących zjazdów do posesji wchodzi opracowanie: - Planu orientacyjnego w skali 1:10000, - Planu sytuacyjnego w skali 1:500, - Profilu podłuŝnego w skali 1:50/500, - Przekrojów normalnych w skali 1:50, - Przekrojów poprzecznych w skali 1:100, - Szczegółów konstrukcyjnych w skali 1:10,

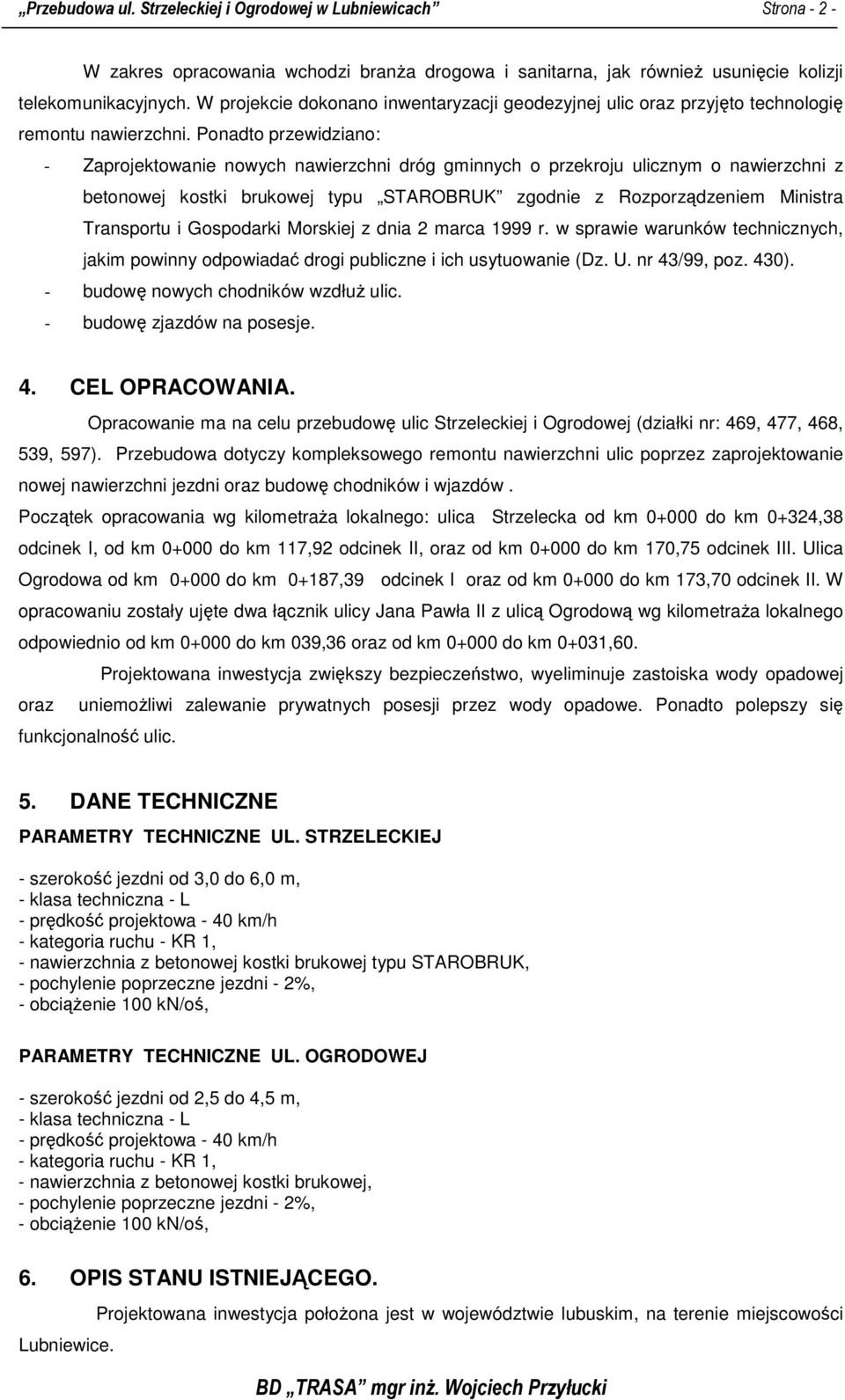

2 Przebudowa ul. Strzeleckiej i Ogrodowej w Lubniewicach Strona W zakres opracowania wchodzi branŝa drogowa i sanitarna, jak równieŝ usunięcie kolizji telekomunikacyjnych. W projekcie dokonano inwentaryzacji geodezyjnej ulic oraz przyjęto technologię remontu nawierzchni. Ponadto przewidziano: - Zaprojektowanie nowych nawierzchni dróg gminnych o przekroju ulicznym o nawierzchni z betonowej kostki brukowej typu STAROBRUK zgodnie z Rozporządzeniem Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. nr 43/99, poz. 430). - budowę nowych chodników wzdłuŝ ulic. - budowę zjazdów na posesje. 4. CEL OPRACOWANIA. Opracowanie ma na celu przebudowę ulic Strzeleckiej i Ogrodowej (działki nr: 469, 477, 468, 539, 597). Przebudowa dotyczy kompleksowego remontu nawierzchni ulic poprzez zaprojektowanie nowej nawierzchni jezdni oraz budowę chodników i wjazdów. Początek opracowania wg kilometraŝa lokalnego: ulica Strzelecka od km do km 0+324,38 odcinek I, od km do km 117,92 odcinek II, oraz od km do km 170,75 odcinek III. Ulica Ogrodowa od km do km 0+187,39 odcinek I oraz od km do km 173,70 odcinek II. W opracowaniu zostały ujęte dwa łącznik ulicy Jana Pawła II z ulicą Ogrodową wg kilometraŝa lokalnego odpowiednio od km do km 039,36 oraz od km do km 0+031,60. Projektowana inwestycja zwiększy bezpieczeństwo, wyeliminuje zastoiska wody opadowej oraz uniemoŝliwi zalewanie prywatnych posesji przez wody opadowe. Ponadto polepszy się funkcjonalność ulic. 5. DANE TECHNICZNE PARAMETRY TECHNICZNE UL. STRZELECKIEJ - szerokość jezdni od 3,0 do 6,0 m, - klasa techniczna - L - prędkość projektowa - 40 km/h - kategoria ruchu - KR 1, - nawierzchnia z betonowej kostki brukowej typu STAROBRUK, - pochylenie poprzeczne jezdni - 2%, - obciąŝenie 100 kn/oś, PARAMETRY TECHNICZNE UL. OGRODOWEJ - szerokość jezdni od 2,5 do 4,5 m, - klasa techniczna - L - prędkość projektowa - 40 km/h - kategoria ruchu - KR 1, - nawierzchnia z betonowej kostki brukowej, - pochylenie poprzeczne jezdni - 2%, - obciąŝenie 100 kn/oś, 6. OPIS STANU ISTNIEJĄCEGO. Projektowana inwestycja połoŝona jest w województwie lubuskim, na terenie miejscowości Lubniewice.

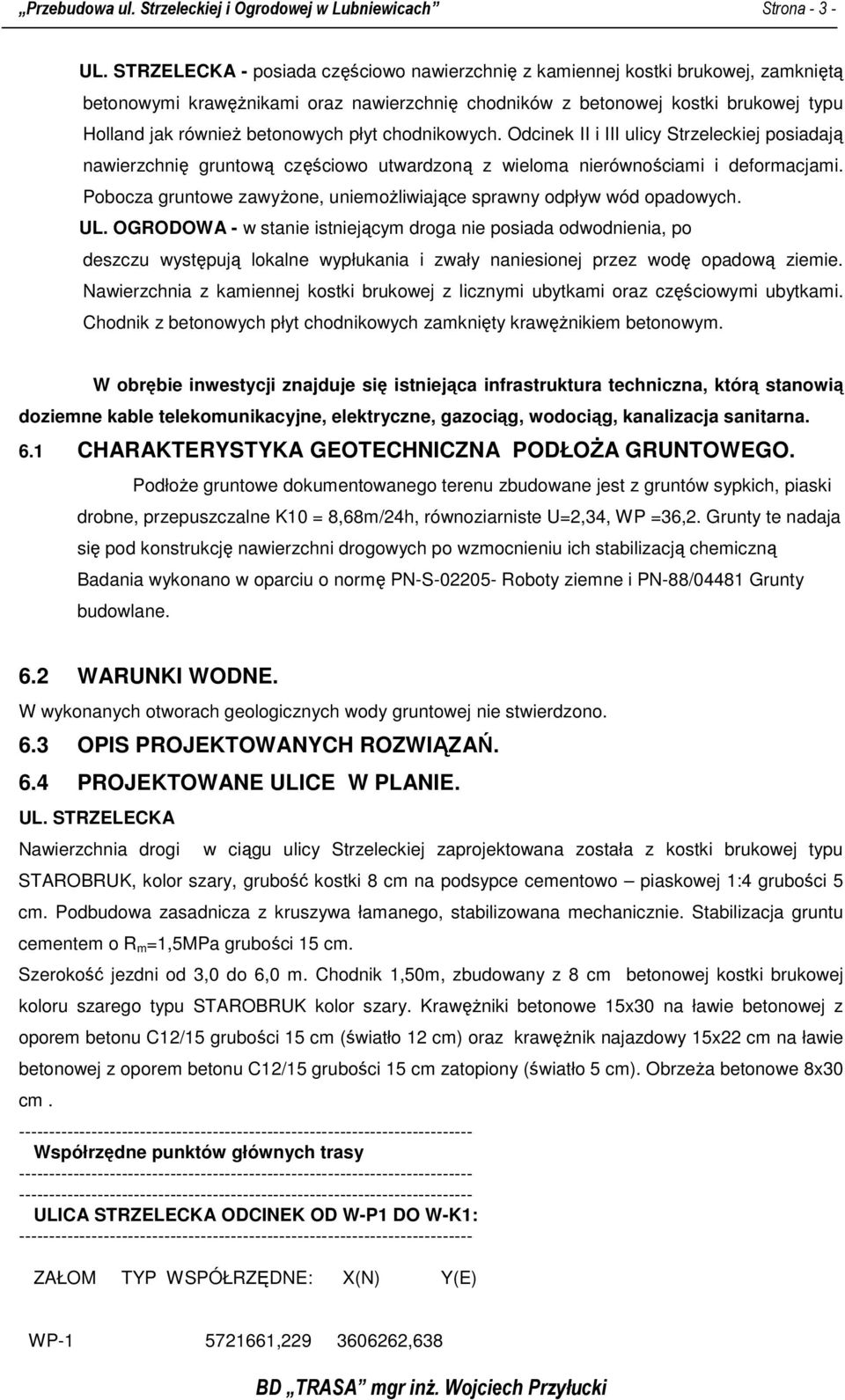

3 Przebudowa ul. Strzeleckiej i Ogrodowej w Lubniewicach Strona UL. STRZELECKA - posiada częściowo nawierzchnię z kamiennej kostki brukowej, zamkniętą betonowymi krawęŝnikami oraz nawierzchnię chodników z betonowej kostki brukowej typu Holland jak równieŝ betonowych płyt chodnikowych. Odcinek II i III ulicy Strzeleckiej posiadają nawierzchnię gruntową częściowo utwardzoną z wieloma nierównościami i deformacjami. Pobocza gruntowe zawyŝone, uniemoŝliwiające sprawny odpływ wód opadowych. UL. OGRODOWA - w stanie istniejącym droga nie posiada odwodnienia, po deszczu występują lokalne wypłukania i zwały naniesionej przez wodę opadową ziemie. Nawierzchnia z kamiennej kostki brukowej z licznymi ubytkami oraz częściowymi ubytkami. Chodnik z betonowych płyt chodnikowych zamknięty krawęŝnikiem betonowym. W obrębie inwestycji znajduje się istniejąca infrastruktura techniczna, którą stanowią doziemne kable telekomunikacyjne, elektryczne, gazociąg, wodociąg, kanalizacja sanitarna. 6.1 CHARAKTERYSTYKA GEOTECHNICZNA PODŁOśA GRUNTOWEGO. PodłoŜe gruntowe dokumentowanego terenu zbudowane jest z gruntów sypkich, piaski drobne, przepuszczalne K10 = 8,68m/24h, równoziarniste U=2,34, WP =36,2. Grunty te nadaja się pod konstrukcję nawierzchni drogowych po wzmocnieniu ich stabilizacją chemiczną Badania wykonano w oparciu o normę PN-S Roboty ziemne i PN-88/04481 Grunty budowlane. 6.2 WARUNKI WODNE. W wykonanych otworach geologicznych wody gruntowej nie stwierdzono. 6.3 OPIS PROJEKTOWANYCH ROZWIĄZAŃ. 6.4 PROJEKTOWANE ULICE W PLANIE. UL. STRZELECKA Nawierzchnia drogi w ciągu ulicy Strzeleckiej zaprojektowana została z kostki brukowej typu STAROBRUK, kolor szary, grubość kostki 8 cm na podsypce cementowo piaskowej 1:4 grubości 5 cm. Podbudowa zasadnicza z kruszywa łamanego, stabilizowana mechanicznie. Stabilizacja gruntu cementem o R m =1,5MPa grubości 15 cm. Szerokość jezdni od 3,0 do 6,0 m. Chodnik 1,50m, zbudowany z 8 cm betonowej kostki brukowej koloru szarego typu STAROBRUK kolor szary. KrawęŜniki betonowe 15x30 na ławie betonowej z oporem betonu C12/15 grubości 15 cm (światło 12 cm) oraz krawęŝnik najazdowy 15x22 cm na ławie betonowej z oporem betonu C12/15 grubości 15 cm zatopiony (światło 5 cm). ObrzeŜa betonowe 8x30 cm. Współrzędne punktów głównych trasy ULICA STRZELECKA ODCINEK OD W-P1 DO W-K1: ZAŁOM TYP WSPÓŁRZĘDNE: X(N) Y(E) WP , ,638

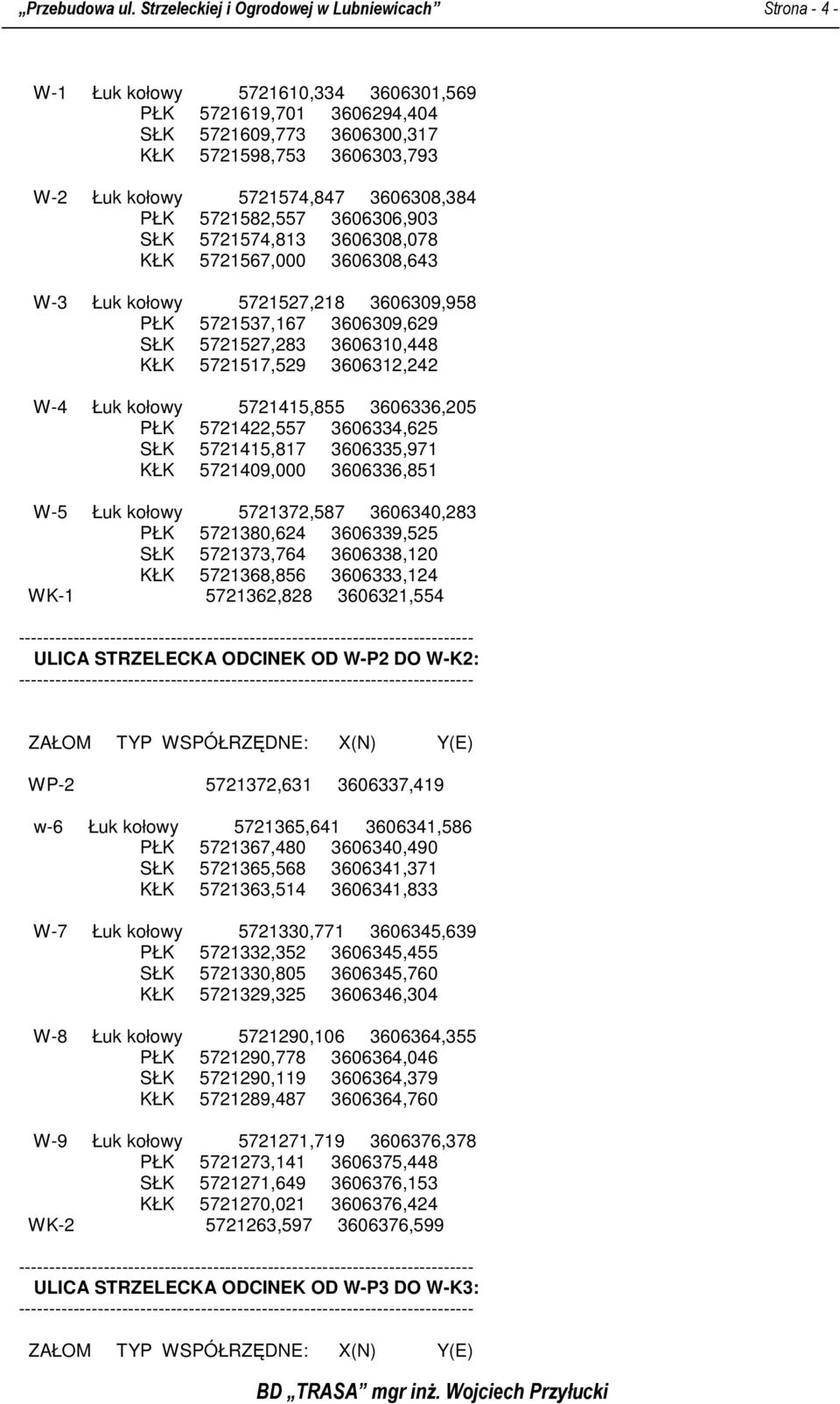

4 Przebudowa ul. Strzeleckiej i Ogrodowej w Lubniewicach Strona W-1 Łuk kołowy , ,569 PŁK , ,404 SŁK , ,317 KŁK , ,793 W-2 Łuk kołowy , ,384 PŁK , ,903 SŁK , ,078 KŁK , ,643 W-3 Łuk kołowy , ,958 PŁK , ,629 SŁK , ,448 KŁK , ,242 W-4 Łuk kołowy , ,205 PŁK , ,625 SŁK , ,971 KŁK , ,851 W-5 Łuk kołowy , ,283 PŁK , ,525 SŁK , ,120 KŁK , ,124 WK , ,554 ULICA STRZELECKA ODCINEK OD W-P2 DO W-K2: ZAŁOM TYP WSPÓŁRZĘDNE: X(N) Y(E) WP , ,419 w-6 Łuk kołowy , ,586 PŁK , ,490 SŁK , ,371 KŁK , ,833 W-7 Łuk kołowy , ,639 PŁK , ,455 SŁK , ,760 KŁK , ,304 W-8 Łuk kołowy , ,355 PŁK , ,046 SŁK , ,379 KŁK , ,760 W-9 Łuk kołowy , ,378 PŁK , ,448 SŁK , ,153 KŁK , ,424 WK , ,599 ULICA STRZELECKA ODCINEK OD W-P3 DO W-K3: ZAŁOM TYP WSPÓŁRZĘDNE: X(N) Y(E)

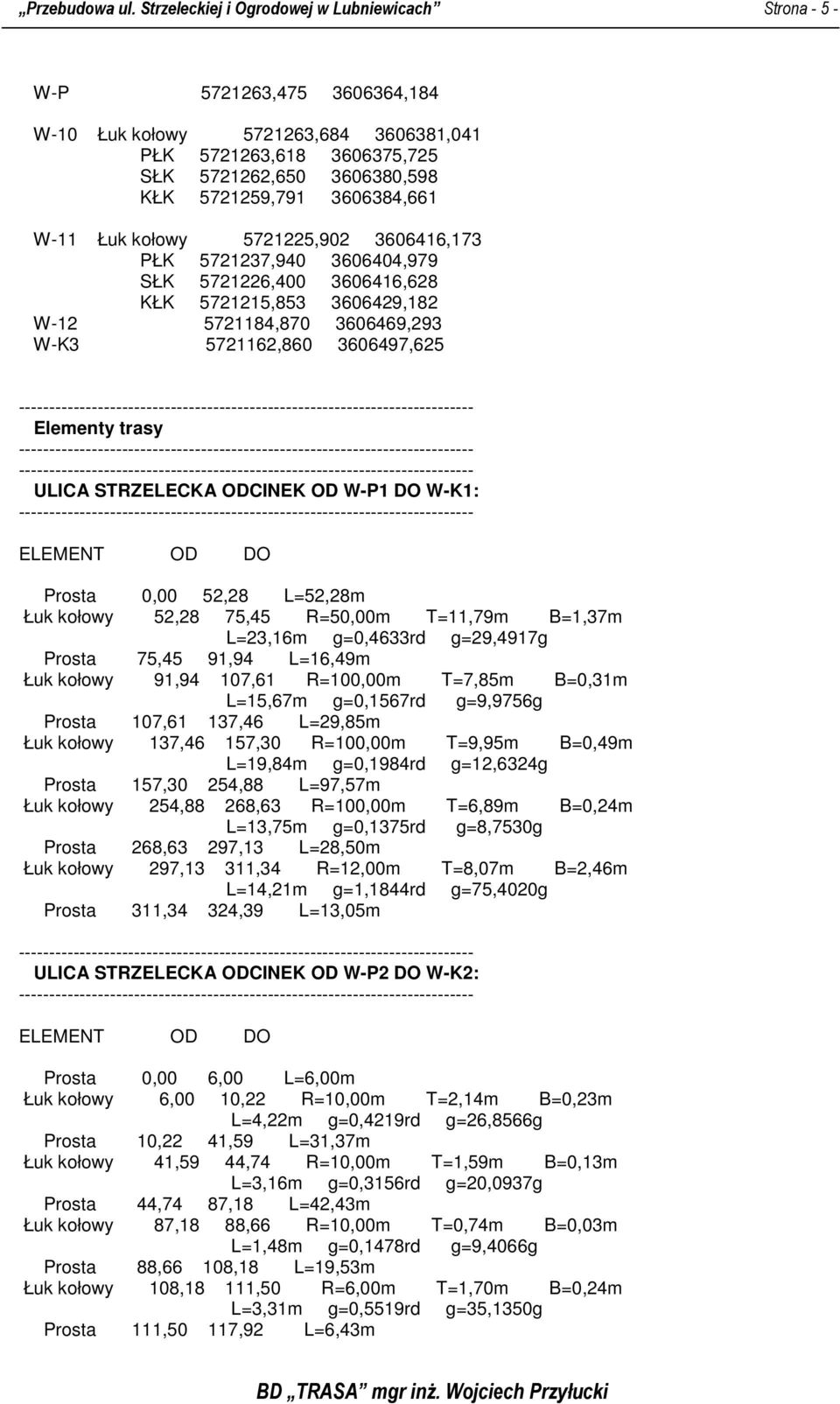

5 Przebudowa ul. Strzeleckiej i Ogrodowej w Lubniewicach Strona W-P , ,184 W-10 Łuk kołowy , ,041 PŁK , ,725 SŁK , ,598 KŁK , ,661 W-11 Łuk kołowy , ,173 PŁK , ,979 SŁK , ,628 KŁK , ,182 W , ,293 W-K , ,625 Elementy trasy ULICA STRZELECKA ODCINEK OD W-P1 DO W-K1: ELEMENT OD DO Prosta 0,00 52,28 L=52,28m Łuk kołowy 52,28 75,45 R=50,00m T=11,79m B=1,37m L=23,16m g=0,4633rd g=29,4917g Prosta 75,45 91,94 L=16,49m Łuk kołowy 91,94 107,61 R=100,00m T=7,85m B=0,31m L=15,67m g=0,1567rd g=9,9756g Prosta 107,61 137,46 L=29,85m Łuk kołowy 137,46 157,30 R=100,00m T=9,95m B=0,49m L=19,84m g=0,1984rd g=12,6324g Prosta 157,30 254,88 L=97,57m Łuk kołowy 254,88 268,63 R=100,00m T=6,89m B=0,24m L=13,75m g=0,1375rd g=8,7530g Prosta 268,63 297,13 L=28,50m Łuk kołowy 297,13 311,34 R=12,00m T=8,07m B=2,46m L=14,21m g=1,1844rd g=75,4020g Prosta 311,34 324,39 L=13,05m ULICA STRZELECKA ODCINEK OD W-P2 DO W-K2: ELEMENT OD DO Prosta 0,00 6,00 L=6,00m Łuk kołowy 6,00 10,22 R=10,00m T=2,14m B=0,23m L=4,22m g=0,4219rd g=26,8566g Prosta 10,22 41,59 L=31,37m Łuk kołowy 41,59 44,74 R=10,00m T=1,59m B=0,13m L=3,16m g=0,3156rd g=20,0937g Prosta 44,74 87,18 L=42,43m Łuk kołowy 87,18 88,66 R=10,00m T=0,74m B=0,03m L=1,48m g=0,1478rd g=9,4066g Prosta 88,66 108,18 L=19,53m Łuk kołowy 108,18 111,50 R=6,00m T=1,70m B=0,24m L=3,31m g=0,5519rd g=35,1350g Prosta 111,50 117,92 L=6,43m

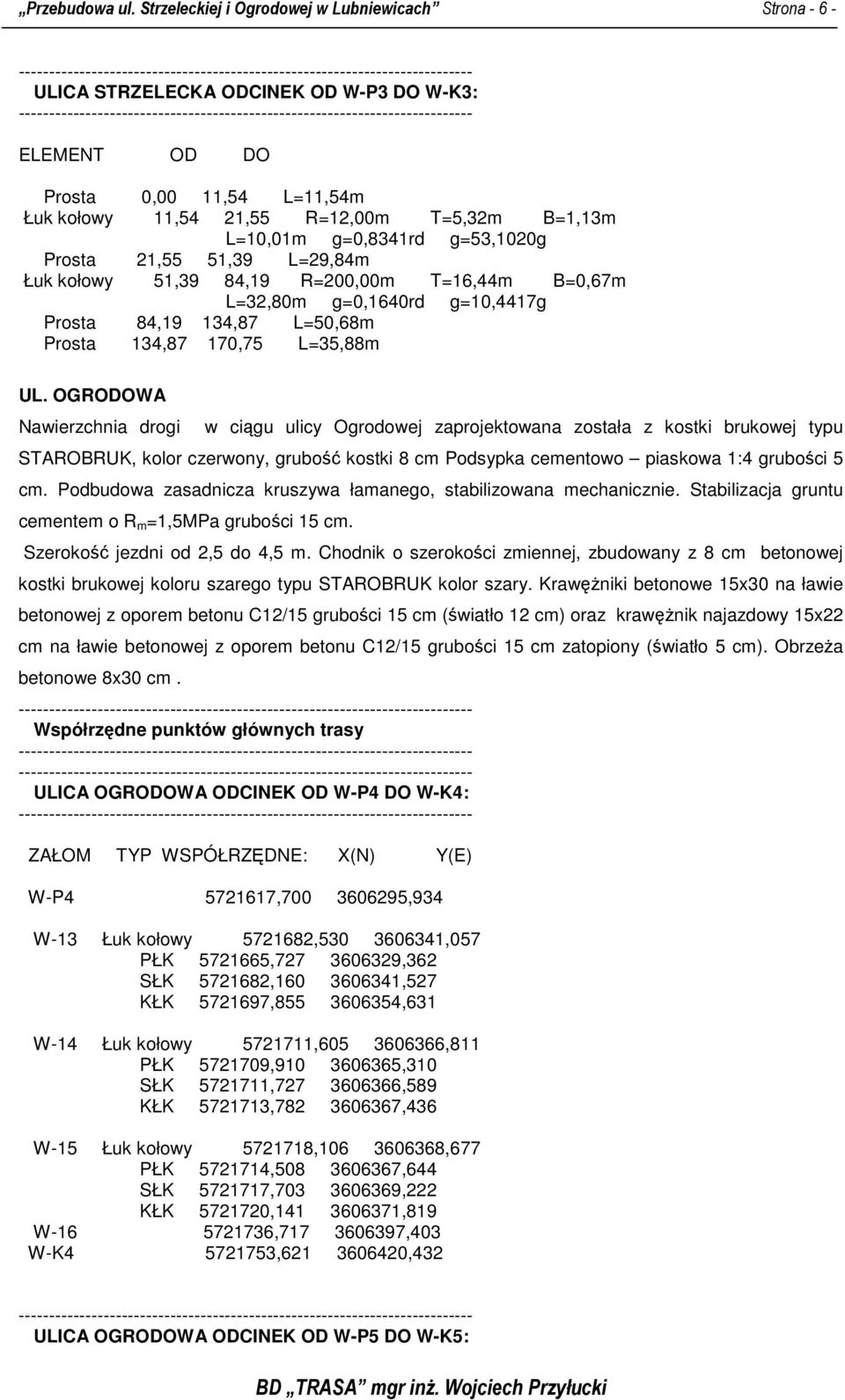

6 Przebudowa ul. Strzeleckiej i Ogrodowej w Lubniewicach Strona ULICA STRZELECKA ODCINEK OD W-P3 DO W-K3: ELEMENT OD DO Prosta 0,00 11,54 L=11,54m Łuk kołowy 11,54 21,55 R=12,00m T=5,32m B=1,13m L=10,01m g=0,8341rd g=53,1020g Prosta 21,55 51,39 L=29,84m Łuk kołowy 51,39 84,19 R=200,00m T=16,44m B=0,67m L=32,80m g=0,1640rd g=10,4417g Prosta 84,19 134,87 L=50,68m Prosta 134,87 170,75 L=35,88m UL. OGRODOWA Nawierzchnia drogi w ciągu ulicy Ogrodowej zaprojektowana została z kostki brukowej typu STAROBRUK, kolor czerwony, grubość kostki 8 cm Podsypka cementowo piaskowa 1:4 grubości 5 cm. Podbudowa zasadnicza kruszywa łamanego, stabilizowana mechanicznie. Stabilizacja gruntu cementem o R m =1,5MPa grubości 15 cm. Szerokość jezdni od 2,5 do 4,5 m. Chodnik o szerokości zmiennej, zbudowany z 8 cm betonowej kostki brukowej koloru szarego typu STAROBRUK kolor szary. KrawęŜniki betonowe 15x30 na ławie betonowej z oporem betonu C12/15 grubości 15 cm (światło 12 cm) oraz krawęŝnik najazdowy 15x22 cm na ławie betonowej z oporem betonu C12/15 grubości 15 cm zatopiony (światło 5 cm). ObrzeŜa betonowe 8x30 cm. Współrzędne punktów głównych trasy ULICA OGRODOWA ODCINEK OD W-P4 DO W-K4: ZAŁOM TYP WSPÓŁRZĘDNE: X(N) Y(E) W-P , ,934 W-13 Łuk kołowy , ,057 PŁK , ,362 SŁK , ,527 KŁK , ,631 W-14 Łuk kołowy , ,811 PŁK , ,310 SŁK , ,589 KŁK , ,436 W-15 Łuk kołowy , ,677 PŁK , ,644 SŁK , ,222 KŁK , ,819 W , ,403 W-K , ,432 ULICA OGRODOWA ODCINEK OD W-P5 DO W-K5:

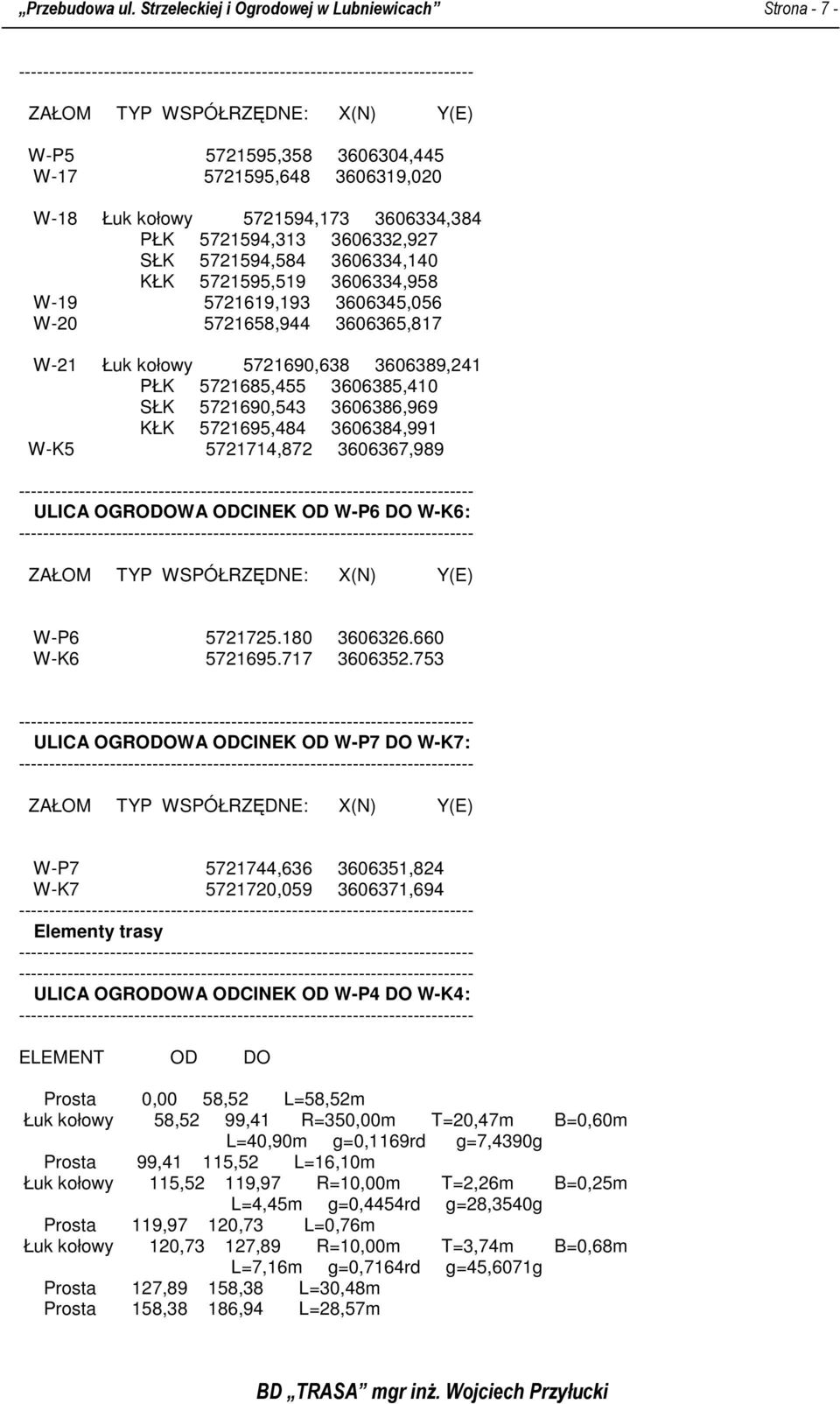

7 Przebudowa ul. Strzeleckiej i Ogrodowej w Lubniewicach Strona ZAŁOM TYP WSPÓŁRZĘDNE: X(N) Y(E) W-P , ,445 W , ,020 W-18 Łuk kołowy , ,384 PŁK , ,927 SŁK , ,140 KŁK , ,958 W , ,056 W , ,817 W-21 Łuk kołowy , ,241 PŁK , ,410 SŁK , ,969 KŁK , ,991 W-K , ,989 ULICA OGRODOWA ODCINEK OD W-P6 DO W-K6: ZAŁOM TYP WSPÓŁRZĘDNE: X(N) Y(E) W-P W-K ULICA OGRODOWA ODCINEK OD W-P7 DO W-K7: ZAŁOM TYP WSPÓŁRZĘDNE: X(N) Y(E) W-P , ,824 W-K , ,694 Elementy trasy ULICA OGRODOWA ODCINEK OD W-P4 DO W-K4: ELEMENT OD DO Prosta 0,00 58,52 L=58,52m Łuk kołowy 58,52 99,41 R=350,00m T=20,47m B=0,60m L=40,90m g=0,1169rd g=7,4390g Prosta 99,41 115,52 L=16,10m Łuk kołowy 115,52 119,97 R=10,00m T=2,26m B=0,25m L=4,45m g=0,4454rd g=28,3540g Prosta 119,97 120,73 L=0,76m Łuk kołowy 120,73 127,89 R=10,00m T=3,74m B=0,68m L=7,16m g=0,7164rd g=45,6071g Prosta 127,89 158,38 L=30,48m Prosta 158,38 186,94 L=28,57m

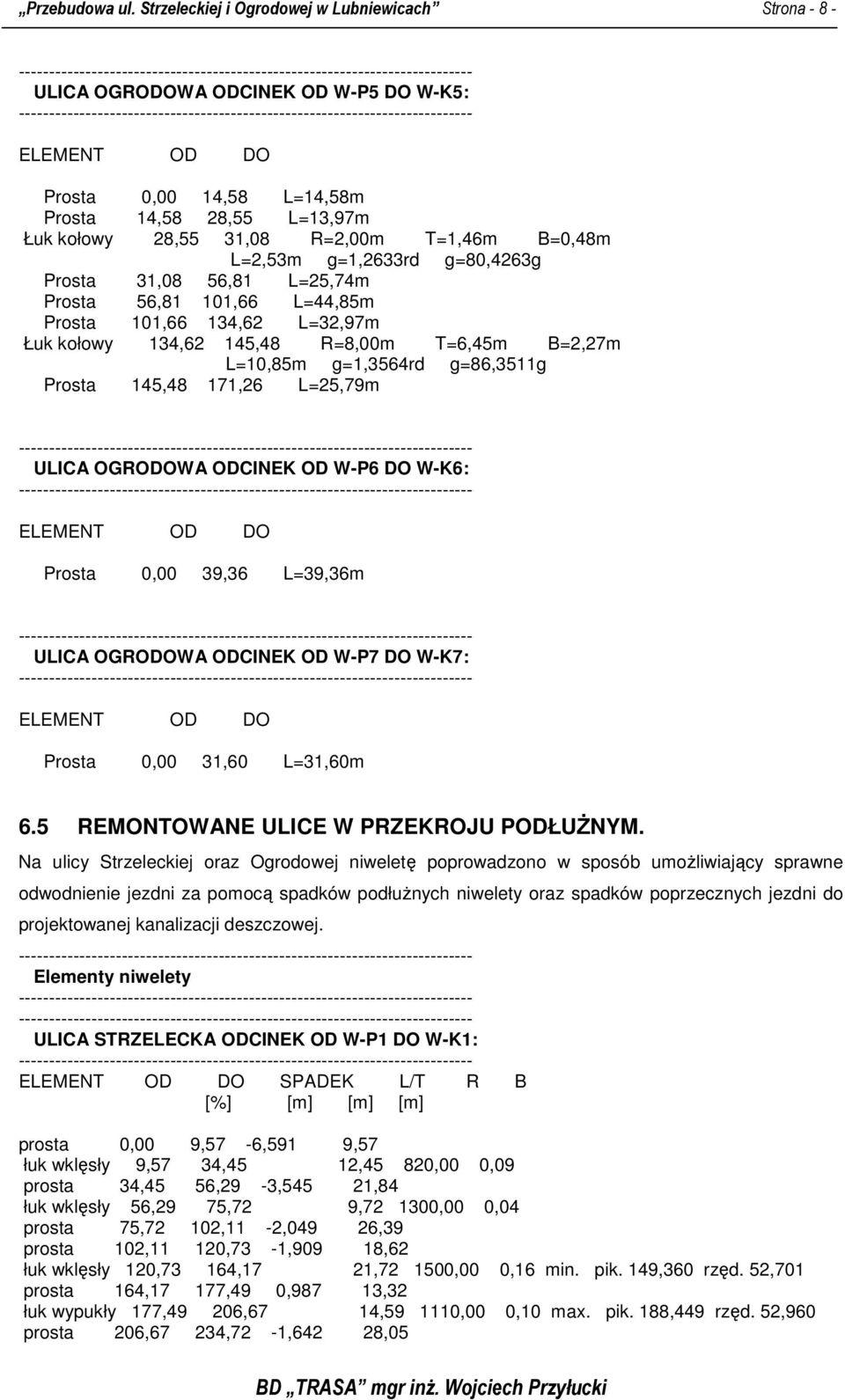

8 Przebudowa ul. Strzeleckiej i Ogrodowej w Lubniewicach Strona ULICA OGRODOWA ODCINEK OD W-P5 DO W-K5: ELEMENT OD DO Prosta 0,00 14,58 L=14,58m Prosta 14,58 28,55 L=13,97m Łuk kołowy 28,55 31,08 R=2,00m T=1,46m B=0,48m L=2,53m g=1,2633rd g=80,4263g Prosta 31,08 56,81 L=25,74m Prosta 56,81 101,66 L=44,85m Prosta 101,66 134,62 L=32,97m Łuk kołowy 134,62 145,48 R=8,00m T=6,45m B=2,27m L=10,85m g=1,3564rd g=86,3511g Prosta 145,48 171,26 L=25,79m ULICA OGRODOWA ODCINEK OD W-P6 DO W-K6: ELEMENT OD DO Prosta 0,00 39,36 L=39,36m ULICA OGRODOWA ODCINEK OD W-P7 DO W-K7: ELEMENT OD DO Prosta 0,00 31,60 L=31,60m 6.5 REMONTOWANE ULICE W PRZEKROJU PODŁUśNYM. Na ulicy Strzeleckiej oraz Ogrodowej niweletę poprowadzono w sposób umoŝliwiający sprawne odwodnienie jezdni za pomocą spadków podłuŝnych niwelety oraz spadków poprzecznych jezdni do projektowanej kanalizacji deszczowej. Elementy niwelety ULICA STRZELECKA ODCINEK OD W-P1 DO W-K1: ELEMENT OD DO SPADEK L/T R B [%] [m] [m] [m] prosta 0,00 9,57-6,591 9,57 łuk wklęsły 9,57 34,45 12,45 820,00 0,09 prosta 34,45 56,29-3,545 21,84 łuk wklęsły 56,29 75,72 9, ,00 0,04 prosta 75,72 102,11-2,049 26,39 prosta 102,11 120,73-1,909 18,62 łuk wklęsły 120,73 164,17 21, ,00 0,16 min. pik. 149,360 rzęd. 52,701 prosta 164,17 177,49 0,987 13,32 łuk wypukły 177,49 206,67 14, ,00 0,10 max. pik. 188,449 rzęd. 52,960 prosta 206,67 234,72-1,642 28,05

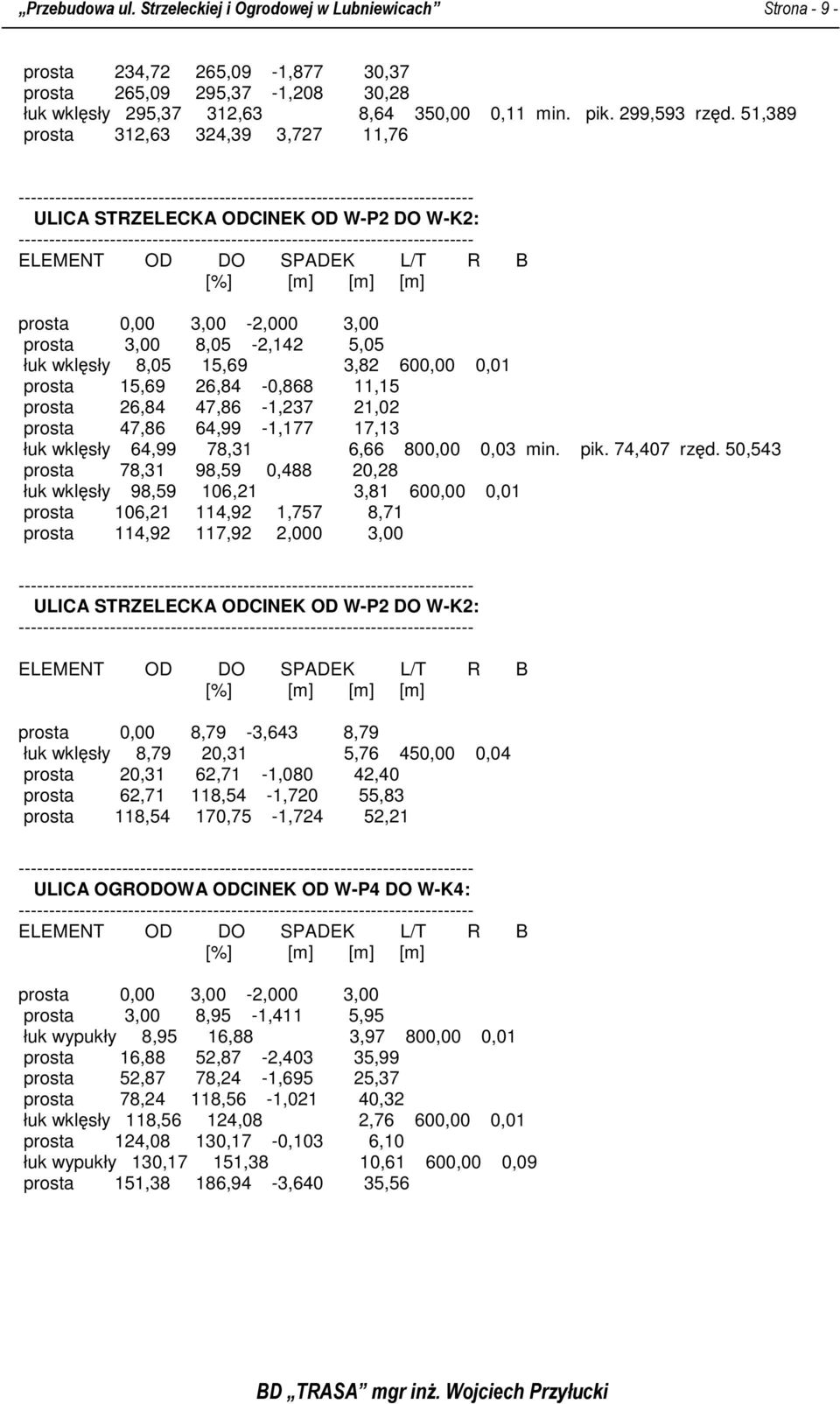

9 Przebudowa ul. Strzeleckiej i Ogrodowej w Lubniewicach Strona prosta 234,72 265,09-1,877 30,37 prosta 265,09 295,37-1,208 30,28 łuk wklęsły 295,37 312,63 8,64 350,00 0,11 min. pik. 299,593 rzęd. 51,389 prosta 312,63 324,39 3,727 11,76 ULICA STRZELECKA ODCINEK OD W-P2 DO W-K2: ELEMENT OD DO SPADEK L/T R B [%] [m] [m] [m] prosta 0,00 3,00-2,000 3,00 prosta 3,00 8,05-2,142 5,05 łuk wklęsły 8,05 15,69 3,82 600,00 0,01 prosta 15,69 26,84-0,868 11,15 prosta 26,84 47,86-1,237 21,02 prosta 47,86 64,99-1,177 17,13 łuk wklęsły 64,99 78,31 6,66 800,00 0,03 min. pik. 74,407 rzęd. 50,543 prosta 78,31 98,59 0,488 20,28 łuk wklęsły 98,59 106,21 3,81 600,00 0,01 prosta 106,21 114,92 1,757 8,71 prosta 114,92 117,92 2,000 3,00 ULICA STRZELECKA ODCINEK OD W-P2 DO W-K2: ELEMENT OD DO SPADEK L/T R B [%] [m] [m] [m] prosta 0,00 8,79-3,643 8,79 łuk wklęsły 8,79 20,31 5,76 450,00 0,04 prosta 20,31 62,71-1,080 42,40 prosta 62,71 118,54-1,720 55,83 prosta 118,54 170,75-1,724 52,21 ULICA OGRODOWA ODCINEK OD W-P4 DO W-K4: ELEMENT OD DO SPADEK L/T R B [%] [m] [m] [m] prosta 0,00 3,00-2,000 3,00 prosta 3,00 8,95-1,411 5,95 łuk wypukły 8,95 16,88 3,97 800,00 0,01 prosta 16,88 52,87-2,403 35,99 prosta 52,87 78,24-1,695 25,37 prosta 78,24 118,56-1,021 40,32 łuk wklęsły 118,56 124,08 2,76 600,00 0,01 prosta 124,08 130,17-0,103 6,10 łuk wypukły 130,17 151,38 10,61 600,00 0,09 prosta 151,38 186,94-3,640 35,56

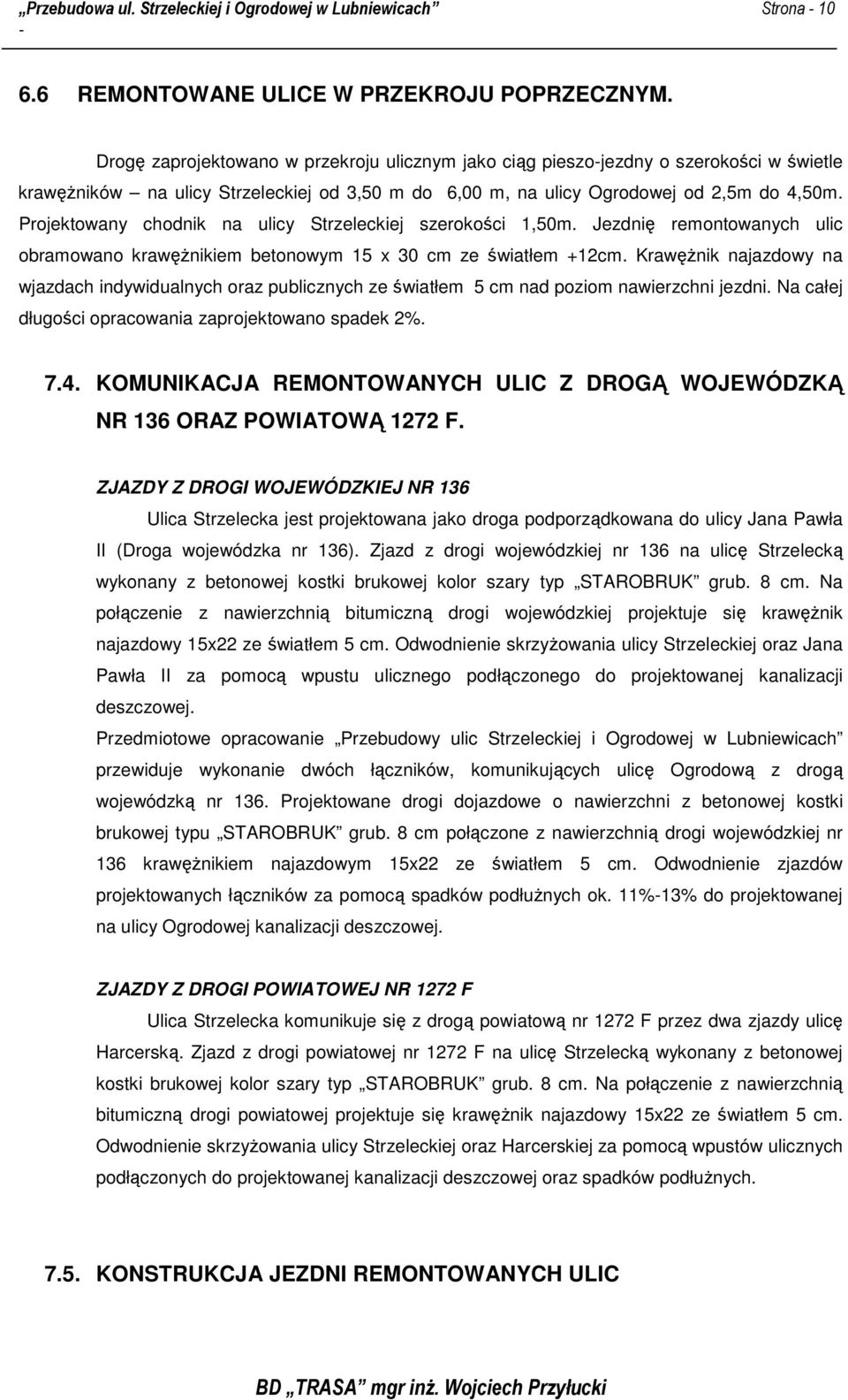

10 Przebudowa ul. Strzeleckiej i Ogrodowej w Lubniewicach Strona REMONTOWANE ULICE W PRZEKROJU POPRZECZNYM. Drogę zaprojektowano w przekroju ulicznym jako ciąg pieszo-jezdny o szerokości w świetle krawęŝników na ulicy Strzeleckiej od 3,50 m do 6,00 m, na ulicy Ogrodowej od 2,5m do 4,50m. Projektowany chodnik na ulicy Strzeleckiej szerokości 1,50m. Jezdnię remontowanych ulic obramowano krawęŝnikiem betonowym 15 x 30 cm ze światłem +12cm. KrawęŜnik najazdowy na wjazdach ch oraz publicznych ze światłem 5 cm nad poziom nawierzchni jezdni. Na całej długości opracowania zaprojektowano spadek 2% KOMUNIKACJA REMONTOWANYCH ULIC Z DROGĄ WOJEWÓDZKĄ NR 136 ORAZ POWIATOWĄ 1272 F. Y Z DROGI WOJEWÓDZKIEJ NR 136 Ulica Strzelecka jest projektowana jako droga podporządkowana do ulicy Jana Pawła II (Droga wojewódzka nr 136). z drogi wojewódzkiej nr 136 na ulicę Strzelecką wykonany z betonowej kostki brukowej kolor szary typ STAROBRUK grub. 8 cm. Na połączenie z nawierzchnią bitumiczną drogi wojewódzkiej projektuje się krawęŝnik najazdowy 15x22 ze światłem 5 cm. Odwodnienie skrzyŝowania ulicy Strzeleckiej oraz Jana Pawła II za pomocą wpustu ulicznego podłączonego do projektowanej kanalizacji deszczowej. Przedmiotowe opracowanie Przebudowy ulic Strzeleckiej i Ogrodowej w Lubniewicach przewiduje wykonanie dwóch łączników, komunikujących ulicę Ogrodową z drogą wojewódzką nr 136. Projektowane drogi dojazdowe o nawierzchni z betonowej kostki brukowej typu STAROBRUK grub. 8 cm połączone z nawierzchnią drogi wojewódzkiej nr 136 krawęŝnikiem najazdowym 15x22 ze światłem 5 cm. Odwodnienie zjazdów projektowanych łączników za pomocą spadków podłuŝnych ok. 11%-13% do projektowanej na ulicy Ogrodowej kanalizacji deszczowej. Y Z DROGI POWIATOWEJ NR 1272 F Ulica Strzelecka komunikuje się z drogą powiatową nr 1272 F przez dwa zjazdy ulicę Harcerską. z drogi powiatowej nr 1272 F na ulicę Strzelecką wykonany z betonowej kostki brukowej kolor szary typ STAROBRUK grub. 8 cm. Na połączenie z nawierzchnią bitumiczną drogi powiatowej projektuje się krawęŝnik najazdowy 15x22 ze światłem 5 cm. Odwodnienie skrzyŝowania ulicy Strzeleckiej oraz Harcerskiej za pomocą wpustów ulicznych podłączonych do projektowanej kanalizacji deszczowej oraz spadków podłuŝnych KONSTRUKCJA JEZDNI REMONTOWANYCH ULIC

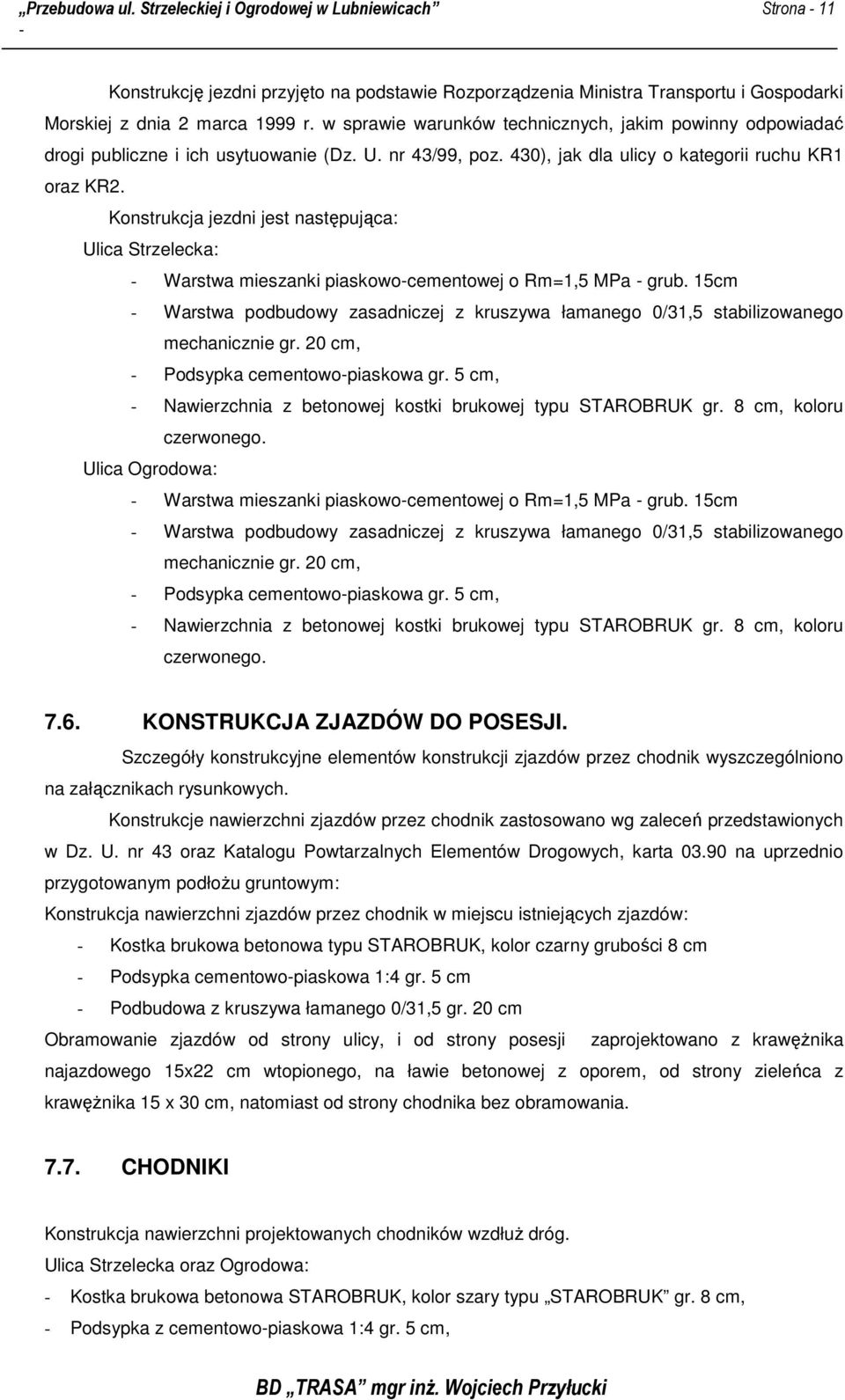

11 Przebudowa ul. Strzeleckiej i Ogrodowej w Lubniewicach Strona Konstrukcję jezdni przyjęto na podstawie Rozporządzenia Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. nr 43/99, poz. 430), jak dla ulicy o kategorii ruchu KR1 oraz KR2. Konstrukcja jezdni jest następująca: Ulica Strzelecka: - Warstwa mieszanki piaskowo-cementowej o Rm=1,5 MPa - grub. 15cm - Warstwa podbudowy zasadniczej z kruszywa łamanego 0/31,5 stabilizowanego mechanicznie gr. 20 cm, - Podsypka cementowo-piaskowa gr. 5 cm, - Nawierzchnia z betonowej kostki brukowej typu STAROBRUK gr. 8 cm, koloru czerwonego. Ulica Ogrodowa: - Warstwa mieszanki piaskowo-cementowej o Rm=1,5 MPa - grub. 15cm - Warstwa podbudowy zasadniczej z kruszywa łamanego 0/31,5 stabilizowanego mechanicznie gr. 20 cm, - Podsypka cementowo-piaskowa gr. 5 cm, - Nawierzchnia z betonowej kostki brukowej typu STAROBRUK gr. 8 cm, koloru czerwonego KONSTRUKCJA ÓW DO POSESJI. Szczegóły konstrukcyjne elementów konstrukcji zjazdów przez chodnik wyszczególniono na załącznikach rysunkowych. Konstrukcje nawierzchni zjazdów przez chodnik zastosowano wg zaleceń przedstawionych w Dz. U. nr 43 oraz Katalogu Powtarzalnych Elementów Drogowych, karta na uprzednio przygotowanym podłoŝu gruntowym: Konstrukcja nawierzchni zjazdów przez chodnik w miejscu istniejących zjazdów: - Kostka brukowa betonowa typu STAROBRUK, kolor czarny grubości 8 cm - Podsypka cementowo-piaskowa 1:4 gr. 5 cm - Podbudowa z kruszywa łamanego 0/31,5 gr. 20 cm Obramowanie zjazdów od strony ulicy, i od strony posesji zaprojektowano z krawęŝnika najazdowego 15x22 cm wtopionego, na ławie betonowej z oporem, od strony zieleńca z krawęŝnika 15 x 30 cm, natomiast od strony chodnika bez obramowania CHODNIKI Konstrukcja nawierzchni projektowanych chodników wzdłuŝ dróg. Ulica Strzelecka oraz Ogrodowa: - Kostka brukowa betonowa STAROBRUK, kolor szary typu STAROBRUK gr. 8 cm, - Podsypka z cementowo-piaskowa 1:4 gr. 5 cm,

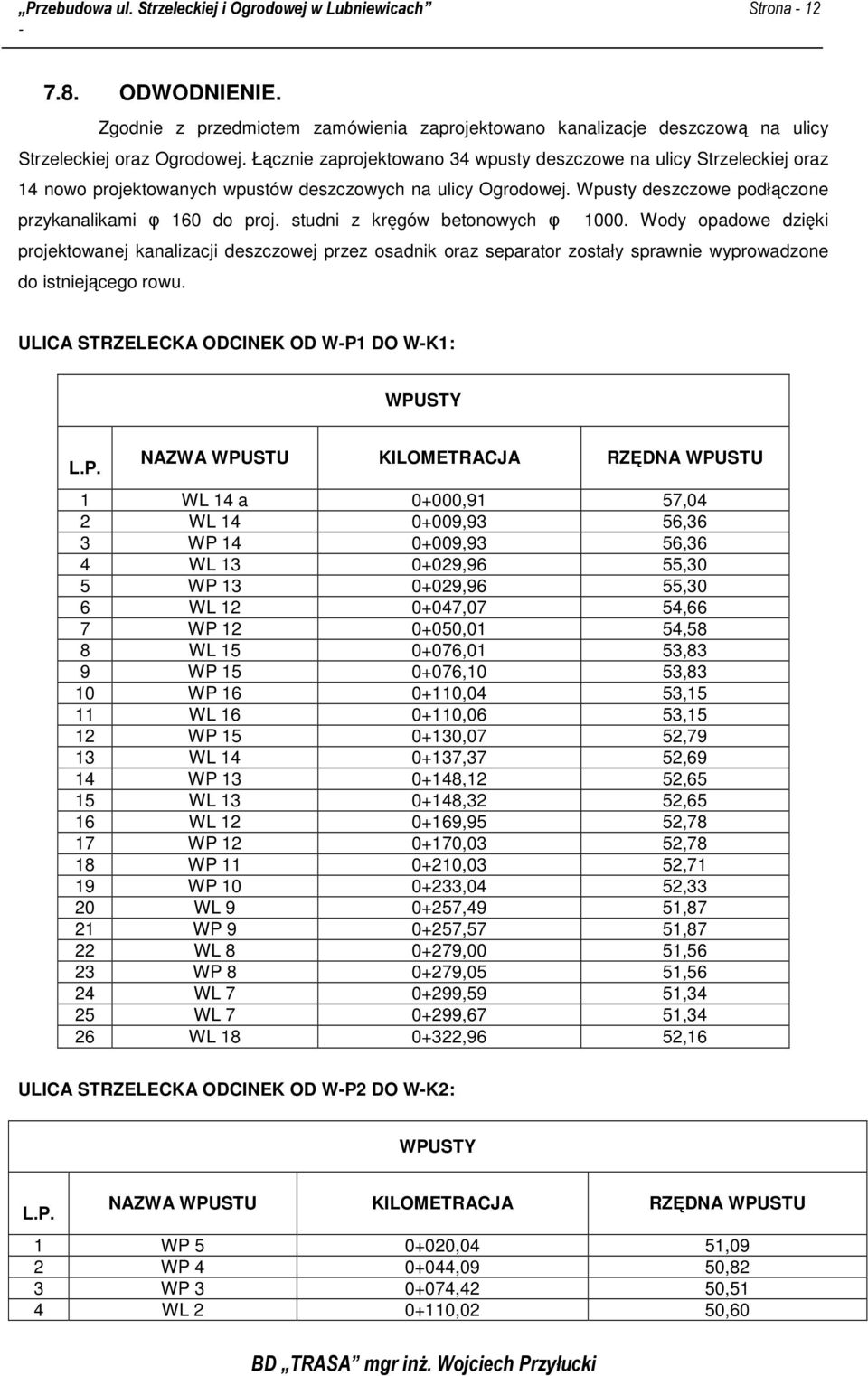

12 Przebudowa ul. Strzeleckiej i Ogrodowej w Lubniewicach Strona ODWODNIENIE. Zgodnie z przedmiotem zamówienia zaprojektowano kanalizacje deszczową na ulicy Strzeleckiej oraz Ogrodowej. Łącznie zaprojektowano 34 wpusty deszczowe na ulicy Strzeleckiej oraz 14 nowo projektowanych wpustów deszczowych na ulicy Ogrodowej. Wpusty deszczowe podłączone przykanalikami φ 160 do proj. studni z kręgów betonowych φ Wody opadowe dzięki projektowanej kanalizacji deszczowej przez osadnik oraz separator zostały sprawnie wyprowadzone do istniejącego rowu. ULICA STRZELECKA ODCINEK OD W-P1 DO W-K1: WPUSTY NAZWA WPUSTU KILOMETRACJA RZĘDNA WPUSTU 1 WL 14 a 0+000,91 57,04 2 WL ,93 56,36 3 WP ,93 56,36 4 WL ,96 55,30 5 WP ,96 55,30 6 WL ,07 54,66 7 WP ,01 54,58 8 WL ,01 53,83 9 WP ,10 53,83 10 WP ,04 53,15 11 WL ,06 53,15 12 WP ,07 52,79 13 WL ,37 52,69 14 WP ,12 52,65 15 WL ,32 52,65 16 WL ,95 52,78 17 WP ,03 52,78 18 WP ,03 52,71 19 WP ,04 52,33 20 WL ,49 51,87 21 WP ,57 51,87 22 WL ,00 51,56 23 WP ,05 51,56 24 WL ,59 51,34 25 WL ,67 51,34 26 WL ,96 52,16 ULICA STRZELECKA ODCINEK OD W-P2 DO W-K2: WPUSTY NAZWA WPUSTU KILOMETRACJA RZĘDNA WPUSTU 1 WP ,04 51,09 2 WP ,09 50,82 3 WP ,42 50,51 4 WL ,02 50,60

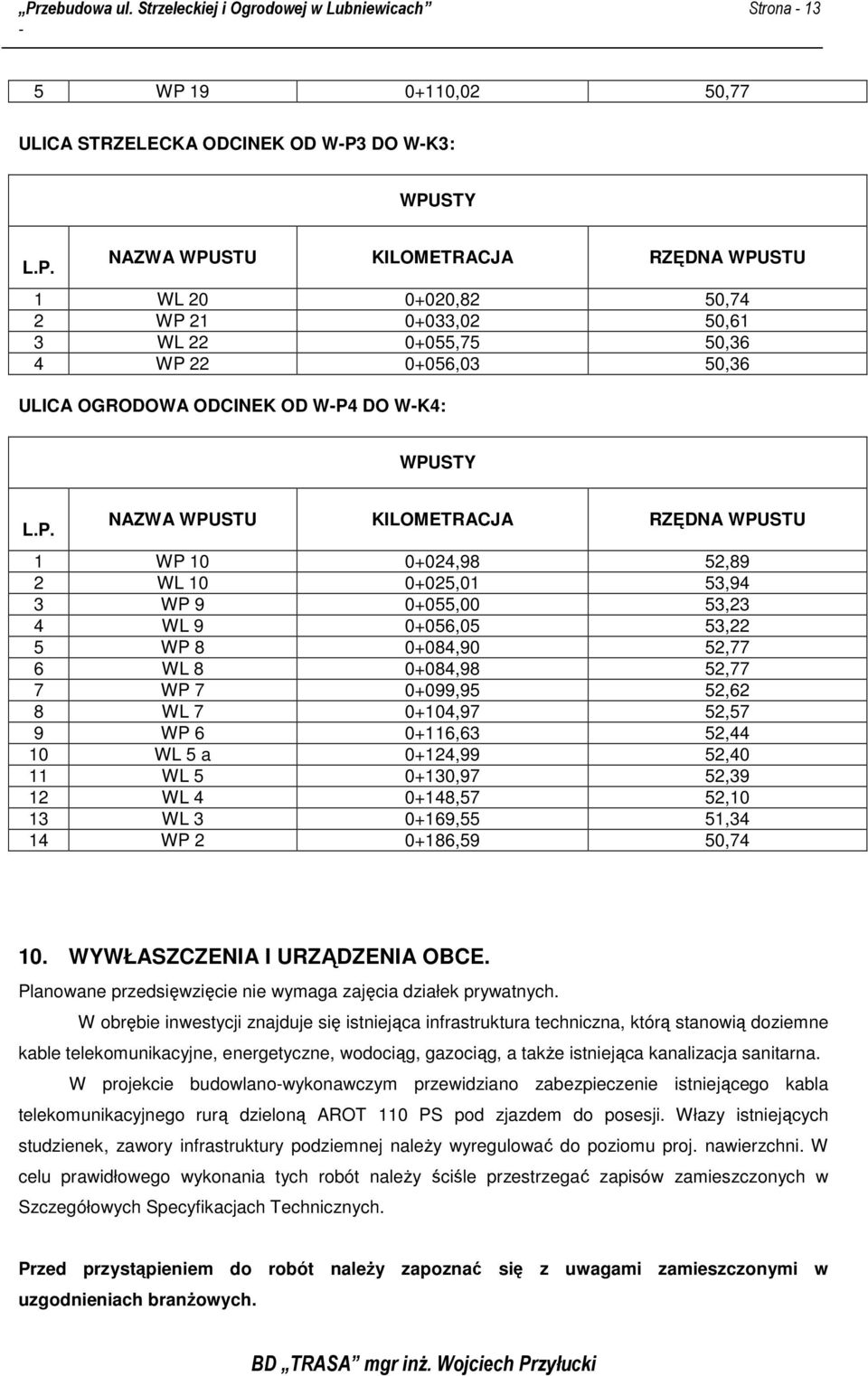

13 Przebudowa ul. Strzeleckiej i Ogrodowej w Lubniewicach Strona WP ,02 50,77 ULICA STRZELECKA ODCINEK OD W-P3 DO W-K3: WPUSTY NAZWA WPUSTU KILOMETRACJA RZĘDNA WPUSTU 1 WL ,82 50,74 2 WP ,02 50,61 3 WL ,75 50,36 4 WP ,03 50,36 ULICA OGRODOWA ODCINEK OD W-P4 DO W-K4: WPUSTY NAZWA WPUSTU KILOMETRACJA RZĘDNA WPUSTU 1 WP ,98 52,89 2 WL ,01 53,94 3 WP ,00 53,23 4 WL ,05 53,22 5 WP ,90 52,77 6 WL ,98 52,77 7 WP ,95 52,62 8 WL ,97 52,57 9 WP ,63 52,44 10 WL 5 a 0+124,99 52,40 11 WL ,97 52,39 12 WL ,57 52,10 13 WL ,55 51,34 14 WP ,59 50, WYWŁASZCZENIA I URZĄDZENIA OBCE. Planowane przedsięwzięcie nie wymaga zajęcia działek prywatnych. W obrębie inwestycji znajduje się istniejąca infrastruktura techniczna, którą stanowią doziemne kable telekomunikacyjne, energetyczne, wodociąg, gazociąg, a takŝe istniejąca kanalizacja sanitarna. W projekcie budowlano-wykonawczym przewidziano zabezpieczenie istniejącego kabla telekomunikacyjnego rurą dzieloną AROT 110 PS pod zjazdem do posesji. Włazy istniejących studzienek, zawory infrastruktury podziemnej naleŝy wyregulować do poziomu proj. nawierzchni. W celu prawidłowego wykonania tych robót naleŝy ściśle przestrzegać zapisów zamieszczonych w Szczegółowych Specyfikacjach Technicznych. Przed przystąpieniem do robót naleŝy zapoznać się z uwagami zamieszczonymi w uzgodnieniach branŝowych.

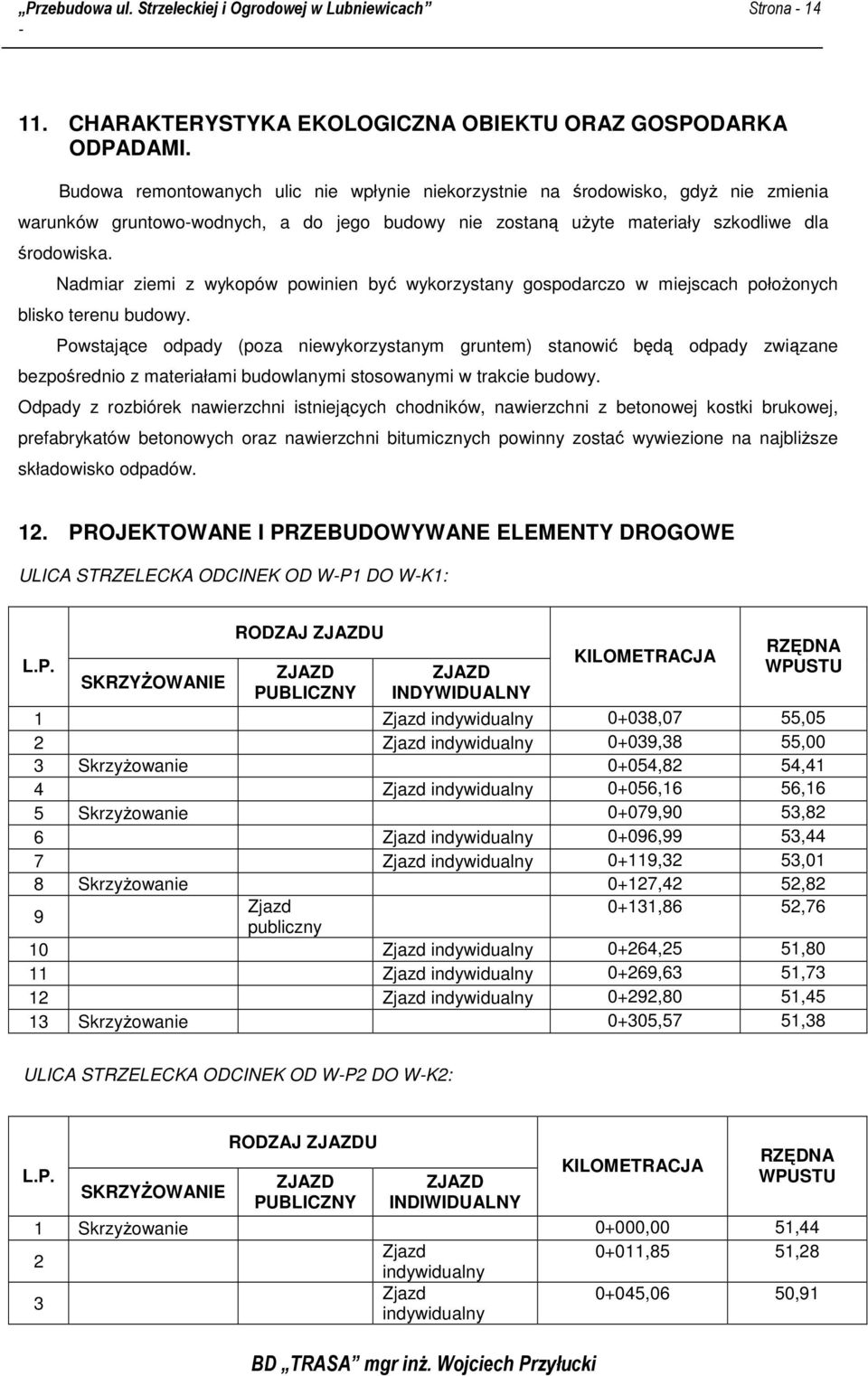

14 Przebudowa ul. Strzeleckiej i Ogrodowej w Lubniewicach Strona CHARAKTERYSTYKA EKOLOGICZNA OBIEKTU ORAZ GOSPODARKA ODPADAMI. Budowa remontowanych ulic nie wpłynie niekorzystnie na środowisko, gdyŝ nie zmienia warunków gruntowo-wodnych, a do jego budowy nie zostaną uŝyte materiały szkodliwe dla środowiska. Nadmiar ziemi z wykopów powinien być wykorzystany gospodarczo w miejscach połoŝonych blisko terenu budowy. Powstające odpady (poza niewykorzystanym gruntem) stanowić będą odpady związane bezpośrednio z materiałami budowlanymi stosowanymi w trakcie budowy. Odpady z rozbiórek nawierzchni istniejących chodników, nawierzchni z betonowej kostki brukowej, prefabrykatów betonowych oraz nawierzchni bitumicznych powinny zostać wywiezione na najbliŝsze składowisko odpadów. 12. PROJEKTOWANE I PRZEBUDOWYWANE ELEMENTY DROGOWE ULICA STRZELECKA ODCINEK OD W-P1 DO W-K1: SKRZYśOWANIE RODZAJ U PUBLICZNY INDYWIDUALNY KILOMETRACJA RZĘDNA WPUSTU ,07 55, ,38 55,00 3 SkrzyŜowanie 0+054,82 54, ,16 56,16 5 SkrzyŜowanie 0+079,90 53, ,99 53, ,32 53,01 8 SkrzyŜowanie 0+127,42 52, ,86 52,76 publiczny ,25 51, ,63 51, ,80 51,45 13 SkrzyŜowanie 0+305,57 51,38 ULICA STRZELECKA ODCINEK OD W-P2 DO W-K2: RODZAJ U RZĘDNA KILOMETRACJA WPUSTU SKRZYśOWANIE PUBLICZNY INDIWIDUALNY 1 SkrzyŜowanie 0+000,00 51, ,85 51, ,06 50,91

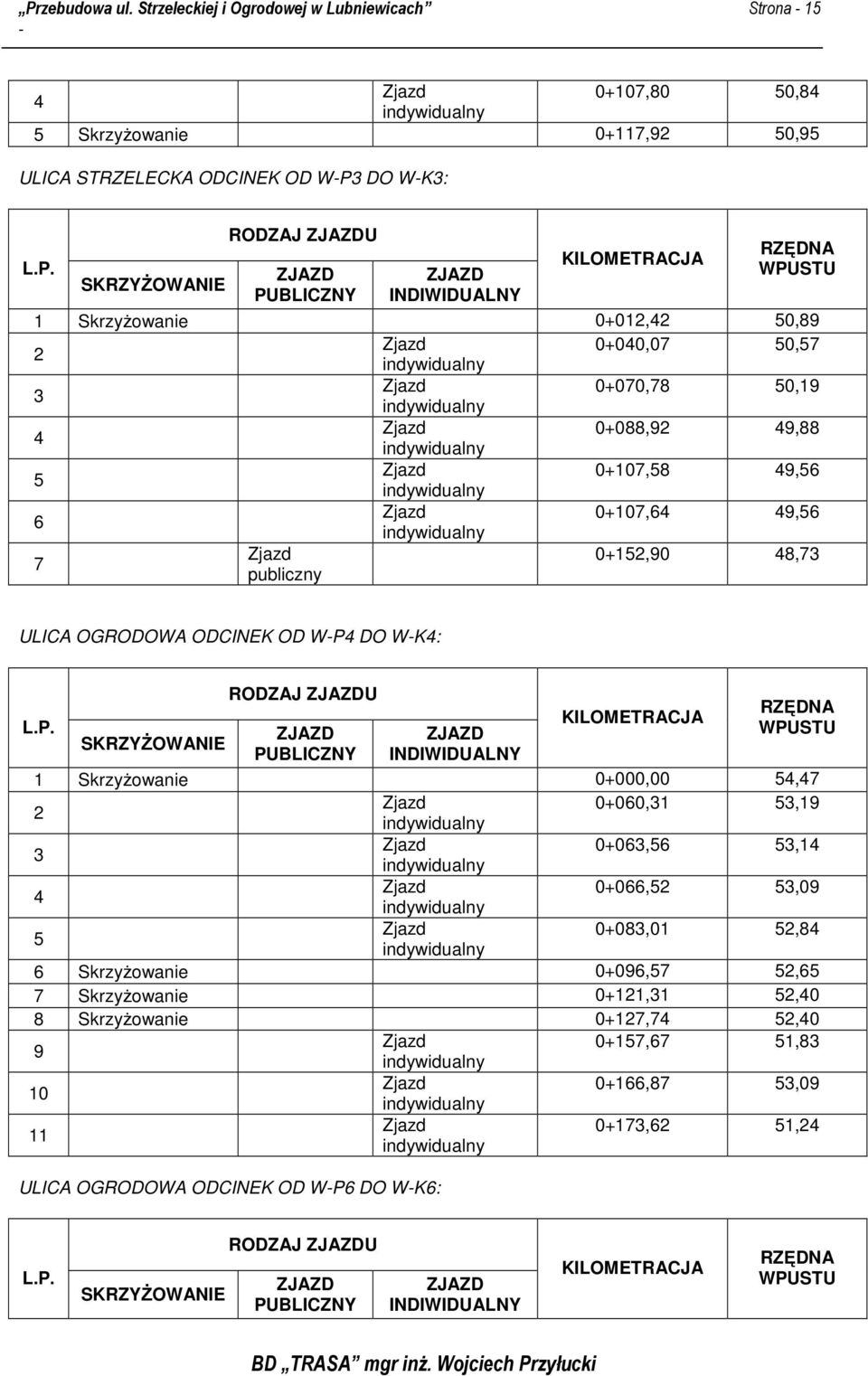

15 Przebudowa ul. Strzeleckiej i Ogrodowej w Lubniewicach Strona ,80 50, SkrzyŜowanie 0+117,92 50,95 ULICA STRZELECKA ODCINEK OD W-P3 DO W-K3: RODZAJ U RZĘDNA KILOMETRACJA WPUSTU SKRZYśOWANIE PUBLICZNY INDIWIDUALNY 1 SkrzyŜowanie 0+012,42 50, ,07 50, ,78 50, ,92 49, ,58 49, publiczny 0+107,64 49, ,90 48,73 ULICA OGRODOWA ODCINEK OD W-P4 DO W-K4: RODZAJ U RZĘDNA KILOMETRACJA WPUSTU SKRZYśOWANIE PUBLICZNY INDIWIDUALNY 1 SkrzyŜowanie 0+000,00 54, ,31 53, ,56 53, ,52 53, ,01 52,84 6 SkrzyŜowanie 0+096,57 52,65 7 SkrzyŜowanie 0+121,31 52,40 8 SkrzyŜowanie 0+127,74 52, ,67 51, ,87 53, ,62 51,24 ULICA OGRODOWA ODCINEK OD W-P6 DO W-K6: SKRZYśOWANIE RODZAJ U PUBLICZNY INDIWIDUALNY KILOMETRACJA RZĘDNA WPUSTU

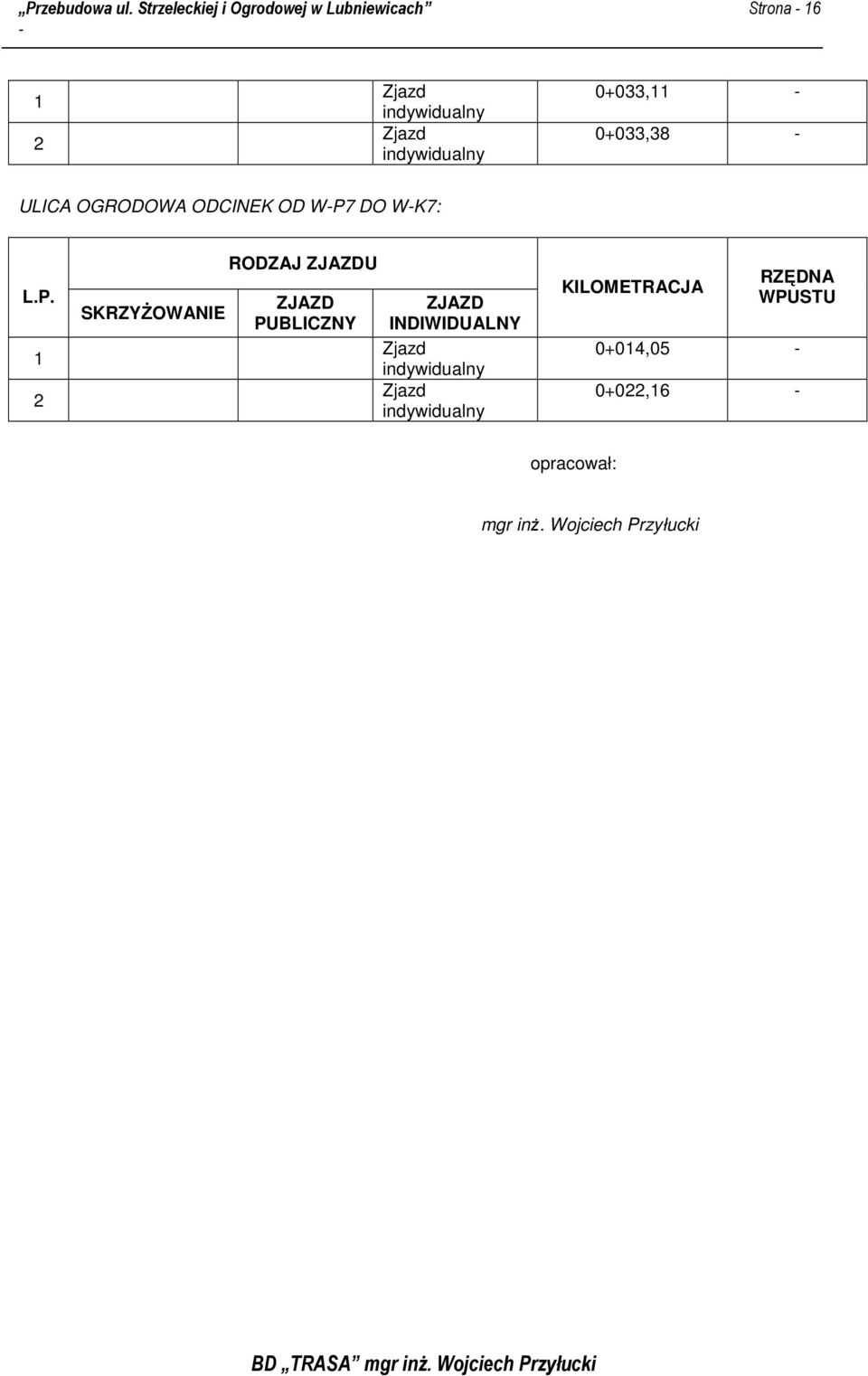

16 Przebudowa ul. Strzeleckiej i Ogrodowej w Lubniewicach Strona , ,38 - ULICA OGRODOWA ODCINEK OD W-P7 DO W-K7: 1 2 SKRZYśOWANIE RODZAJ U PUBLICZNY INDIWIDUALNY KILOMETRACJA RZĘDNA WPUSTU 0+014, ,16 - opracował: mgr inŝ. Wojciech Przyłucki
