Reakcje jądrowe. kanał wyjściowy

Transkrypt

1 Reakcje jądrowe X 1 + X 2 Y 1 + Y b 1 + b 2 kanał wejściowy kanał wyjściowy Reakcje wywołane przez nukleony - mechanizm reakcji Wielkości mierzone Reakcje wywołane przez ciężkie jony a) niskie energie pocisków b) pośrednie energie pocisków c) wysokie energie pocisków

2 Wielkości mierzone dla reakcji jądrowej wiązka pocisków θ p detektor tarcza Charakteryzują mechanizm reakcji: energia wychodzących cząstek - widmo energetyczne kierunki emisji - rozkład kątowy przekrój czynny (E p ) - krzywa wzbudzenia

3 Określenie mechanizmu reakcji 1. wymaga wyznaczenia wielu parametrów charakteryzujących dany proces 2. dodatkowe utrudnienie: zmieszanie mechanizmów 3. pomoc: stosowanie modeli reakcji 4. podstawowe modele reakcji: a) reakcja wprost b) reakcja przez jądro złożone

4 Reakcje wywołane przez nukleony 1. Rozpraszanie elastyczne a + X Æ a + X a) reakcja wprost b) reakcja przez jądro złożone 2. Rozpraszanie nieelastyczne a + X Æ a + X* a) reakcja wprost b) reakcja przez jądro złożone 3. Typowe reakcje wprost a) reakcja zdarcia i reakcja wychwytu 4. Typowe reakcje przez jądro złożone

5 Rozpraszanie elastyczne a + X Æ a + X a) reakcja wprost b) reakcja przez jądro złożone 2p-1h 3p-2h 4p-3h

6 Rozpraszanie nieelastyczne a + X Æ a + X* reakcja wprost - wzbudzenie jednocząstkowe t ª s reakcja wprost - wzbudzenie kolektywne oscylacje, rotacje, rezonanse gigantyczne

7 Rozpraszanie nieelastyczne a + X Æ a + X* reakcja przez jądro złożone a + X Æ C*Æ a + X* t ª s 2p-1h 3p-2h 4p-3h

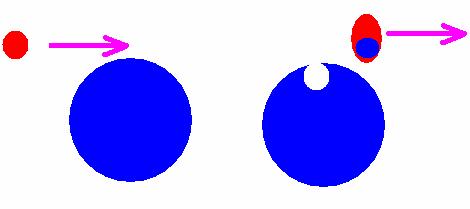

8 Typowe reakcje wprost stripping d O O( d, p) O O + p ( p, d) ( p, ( d,... α α ) ) pick-up

9 Cechy charakterystyczne reakcji wprost Emitowane cząstki mają wyższe energie niż dla reakcji przez jądro złożone Większość cząstek jest mało odchylonych od kierunku wiązki (rozkład kątowy anizotropowy z maksimum dla małych kątów) Słaba zmienność zależności przekroju czynnego z energią wiązki

10 Reakcje wprost jako źródło informacji o strukturze jąder w szczególności informacje o strukturze jednocząstkowej: energie wzbudzenia liczby kwantowe amplitudy jednocząstkowych składowych funkcji falowych reakcje strippingu - badanie stanów niezapełnionych i częściowo niezapełnionych stanów protonowych i neutronowych reakcje pick-up- badanie stanów zapełnionych

11 Typowe reakcje przez jądro złożone * α γ C p C n C C C Y X A Z A Z A Z A Z A Z A Z A Z Z Z Z A A A = + = Czas trwania jądra złożonego ( ~10-16 s) na tyle długi, że zapomina ono jak zostało wytworzone i rozpada się zgodnie z dostępną energią i momentem pędu

12 Cechy charakterystyczne reakcji przez jądro złożone Emitowane cząstki mają niskie energie Cząstki są emitowane równomiernie dla wszystkich kątów względem kierunku wiązki (rozkład kątowy izotropowy, symetryczny względem 90 o ) Rezonansowa zależność przekroju czynnego od energii wiązki

13 Wielkości mierzone dla reakcji jądrowej Energie wychodzących cząstek (kwantów γ) - widmo energetyczne N p = N p (E p ) d + 27 Al p + 28 Al stan podstawowy jądra końcowego stany wzbudzone reakcja wprost

14 Schemat poziomów a widmo energetyczne N p = N p (E p ) w reakcji strippingu (E d CM - B d ) E p CM E * Y X S n S p Y Maksymalna energia cząstki p: E p max CM = Ed CM +S n (Y) - B d Energia cząstki p: E p CM = Ep max CM - E* Y Ciepło reakcji X (d,p)y Q = S n (Y) - B d

15 Rozpad jądra złożonego a + X Æ C* Æ Y + n Æ Y 1 + p Æ Y 2 + a Æ Y 3 + g Czas trwania jądra złożonego ( ~10-16 s) na tyle długi, że zapomina ono jak zostało wytworzone i rozpada się zgodnie z dostępną energią i momentem pędu hipoteza niezależności: σ [X(a,b)Y] = σ C (a) P C (b) Rozpad z emisją kwantugjest 1000 razy mniej prawdopodobny!

16 Schemat poziomów a widmo energetyczne N p = N p (E p ) w reakcji przez jądro złożone E a CM E b CM E* X S a S b Y E * Y C* Maksymalna energia cząstki b: E b max CM = Ea CM +S a (C) - S b (C) Energia cząstki b: E b CM = Eb max CM - E* Y Ciepło reakcji X (a,b)y Q = S a (C) - S b (C)

17 Widmo energetyczne neutronów emitowanych w reakcji przez jądro złożone ds/de b a) przejście do stanu podstawowego Y E b max E b [MeV] b) przejście do dyskretnych stanów wzbudzonych c) obszar zachodzących na siebie poziomów jądra Y

18 Wielkości mierzone dla reakcji jądrowej Kierunki emisji wychodzących cząstek - rozkład kątowy N p = N p (θ p ) wiązka pocisków θ p detektor tarcza reakcja wprost reakcja przez jądro złożone Różny kształt dla różnych mechanizmów reakcji

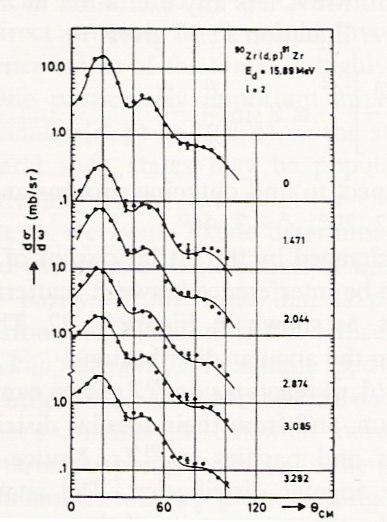

19 Wielkości mierzone dla reakcji jądrowej Rozkład kątowy produktów reakcji dσ dω (θ p ) θ p reakcja wprost reakcja przez jądro złożone

20 Wielkości mierzone dla reakcji jądrowej Przekrój czynny σ reakcji i jego zależność od energii pocisku σ(e) (funkcja wzbudzenia) N jąder w jednostce objętości grubość próbki dx Pola zasłonięte przez wszystkie jądra = σ N S dx dφ cząstek zderza się z jądrami Prawdopodobieństwo oddziaływania dφ / Φ = - σ N S dx/s Φ(x) = Φ o e - σ N x

21 Przekrój czynny σ reakcji Jeśli osłabienie wiązki po przejściu przez tarczę nie jest duże, tzn. Φ(x) Φ 0 (N σ x << 1) to Φ(x) = Φ 0 exp(- N σ x) Φ 0 (1- N σ x + ) Φ 0 (1- N σ x) Stąd dla cienkiej tarczy σ (Φ 0 - Φ(x) ) / Φ 0 N x Przekrój czynny σ na oddziaływanie wiązki cząstek padających o natężeniu Φ 0 z tarczą o znanym Nx można wyznaczyć mierząc Φ(x).

22 Wielkości mierzone dla reakcji jądrowej Różniczkowy przekrój czynny (rozkład kątowy danego produktu reakcji) dσ dω Element kąta bryłowego we współrzędnych sferycznych dω = sinθ dθ dϕ Na ogół oddziaływania charakteryzują się symetrią osiową wzgl kierunku padania wiązki cząstek, wtedy dσ dθ dθ = ϕ dσ dω dω = sin θdθ 2 π dσ dσ dϕ = 2 πsin θ dθ dω Ω 0 d

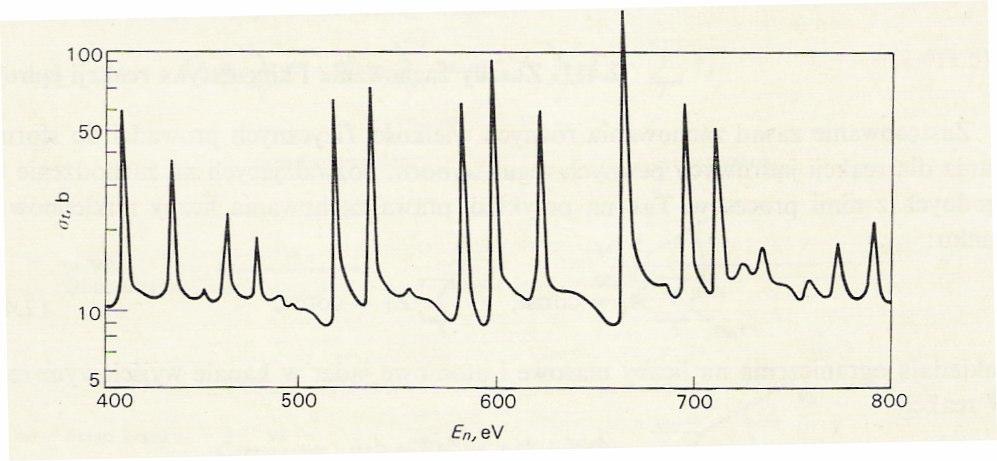

23 Wielkości mierzone dla reakcji jądrowej Zależność różniczkowego przekroju czynnego od energii pocisku - krzywa (funkcja) wzbudzenia dσ/de n (E n ) E n Energia pocisku

24 Wielkości mierzone dla reakcji jądrowej Skład produkowanych cząstek Ilość cząstek danego typu (krotność) Korelacje pomiędzy cząstkami

25 Wielkości mierzone lub odtwarzane Ładunek, masa, spin, parzystość Kierunek emisji (kąt rozproszenia) Pęd lub energia kinetyczna Pęd poprzeczny Pęd podłużny Pospieszność (rapidity) Energia całkowita relatywistyczny odpowiednik prędkości (addytywność) y = 1 2 ln E E + p c p c

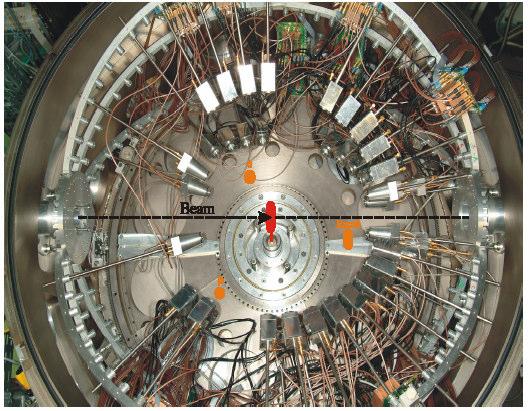

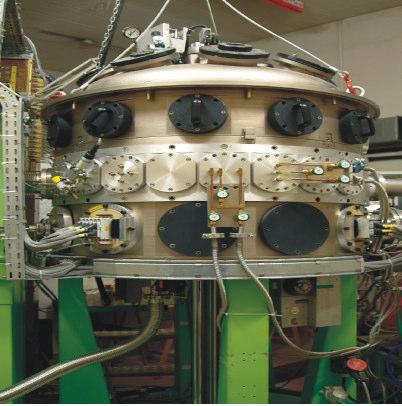

26 Wydzielenie kanału (grupy kanałów) reakcji detekcja lekkich cząstek naładowanych: p i α Komora układu ICARE widok z boku i z góry (od 2007 w Warszawskim Cyklotronie)

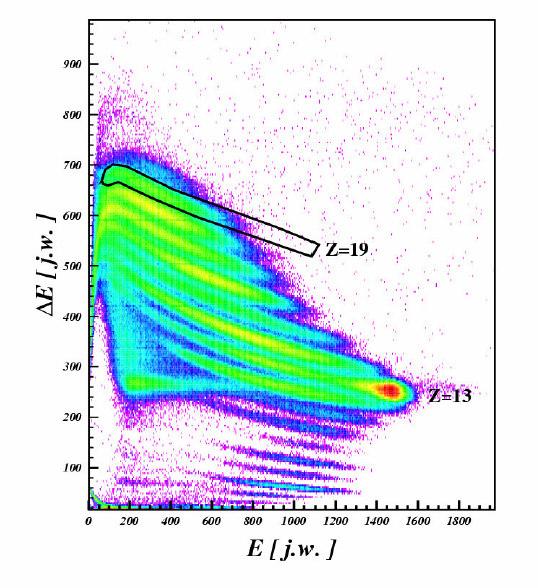

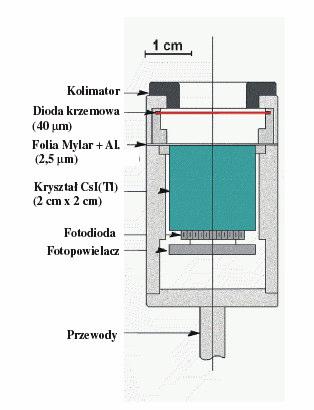

27 Wydzielenie kanału (grupy kanałów) reakcji detekcja lekkich cząstek naładowanych: p i α E E Detektory teleskopowe E E ~ Z 2 M

28 Bramkowanie

29 Widma cząstek alfa wskazują na dużą deformację jądra

30 Reakcje wywołane przez ciężkie jony 1. Duży ładunek jądra jonu 2. Duża masa jonu 3. Duży pęd jonu 4. Duży moment pędu jonu Zakresy energii pocisków: 1. energie niskie: do ok. 10 MeV/u 2. energie pośrednie 3. energie wysokie: kilkaset do kilku tysięcy MeV/u

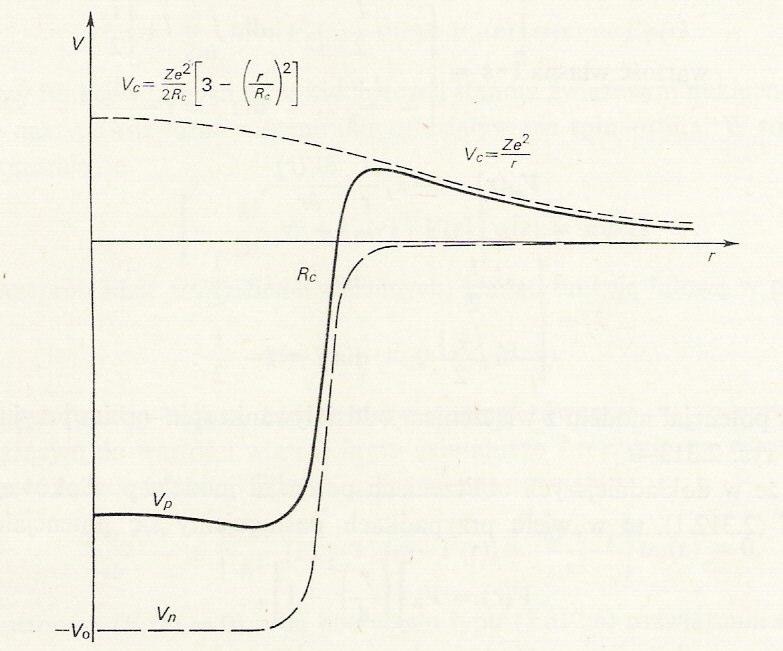

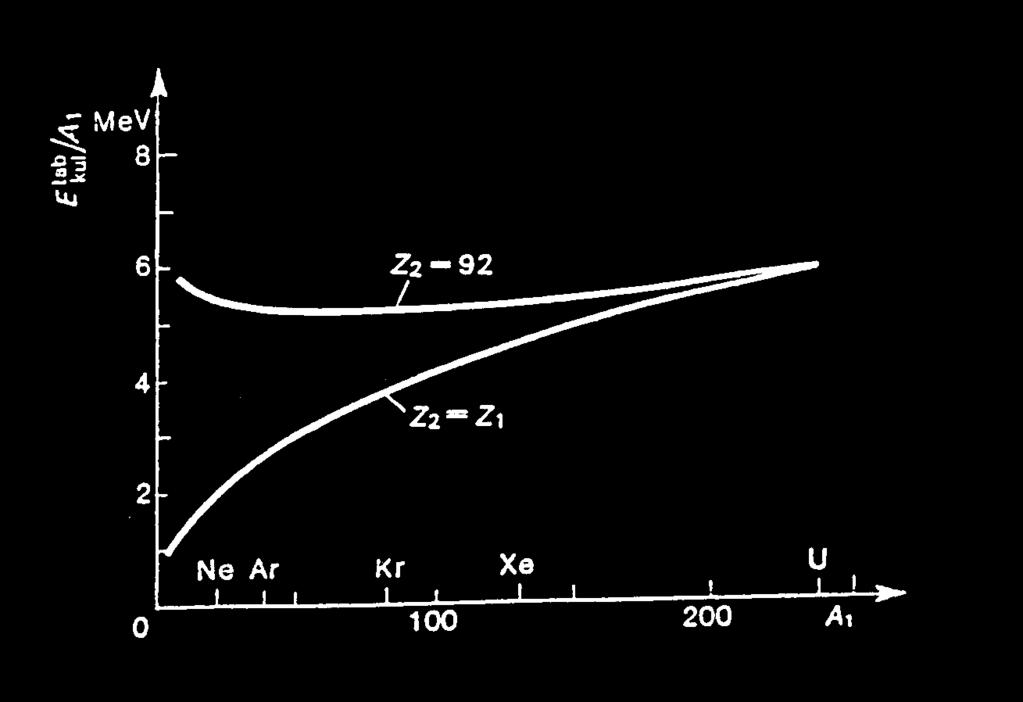

31 Wpływ bariery kulombowskiej dla E CM < V c tylko oddziaływanie kulombowskie dla E CM > V c może zajść reakcja jądrowa V c = 1.44 Z 1 Z 2 /R [MeV]

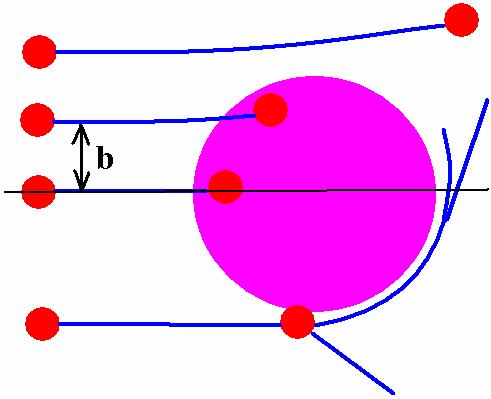

32 Kinematyka: wpływ parametru zderzenia rozproszenie kulombowskie zderzenie centralne zderzenie peryferyjne

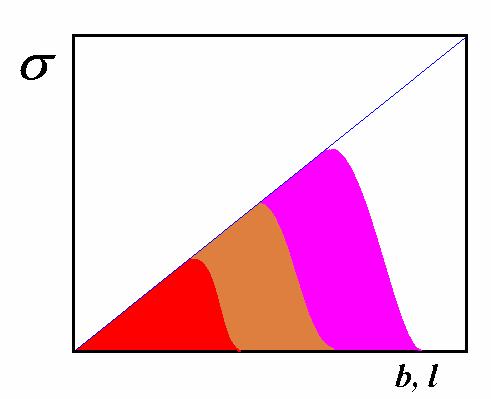

33 Podział przekroju czynnego - wpływ przekazanego momentu pędu rozszczepienie symetryczne zderzenia głęboko nieelastyczne fuzja

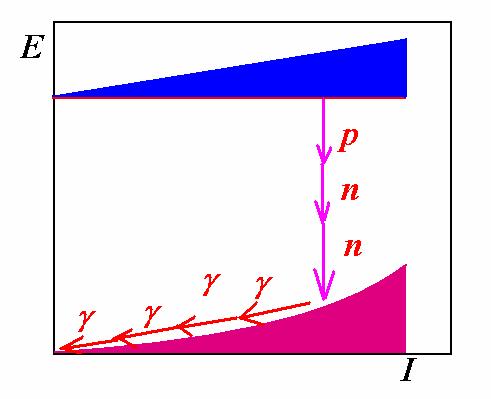

34 Rozpad jądra wzbudzonego Linia yrast: linia najmniejszej energii stanów jądrowych dla danego spinu

35 Mechanizm reakcji przy niskich energiach

36 Mechanizm reakcji przy niskich energiach a) duże parametry zderzenia - rozproszenie elastyczne (wzór Rutherforda) - rozproszenie nieelastyczne tzw. wzbudzenie kulombowskie działanie bardzo silnego pola elektrycznego - deformacja jądra i jego obrót - wzbudzenia kolektywne

37 Wzbudzenie kulombowskie jądra 1. Prawdopodobieństwo wzbudzenia kulombowskiego jądra rośnie ze wzrostem energii padającej cząstki i wzrostem jej masy 2. Minimalna odległość zbliżenia jąder tarczy i pocisku (d min = R 1 + R fm) - bezpieczna energia pocisku 3. Obserwacja wzbudzenia w jednym z jąder, drugie powinno być magiczne lub sferyczne 4. Mała długość fali de Broglie a - opis klasyczny zderzenia 5. Mały przekaz energii 6. Silne wzbudzenie stanów kolektywnych

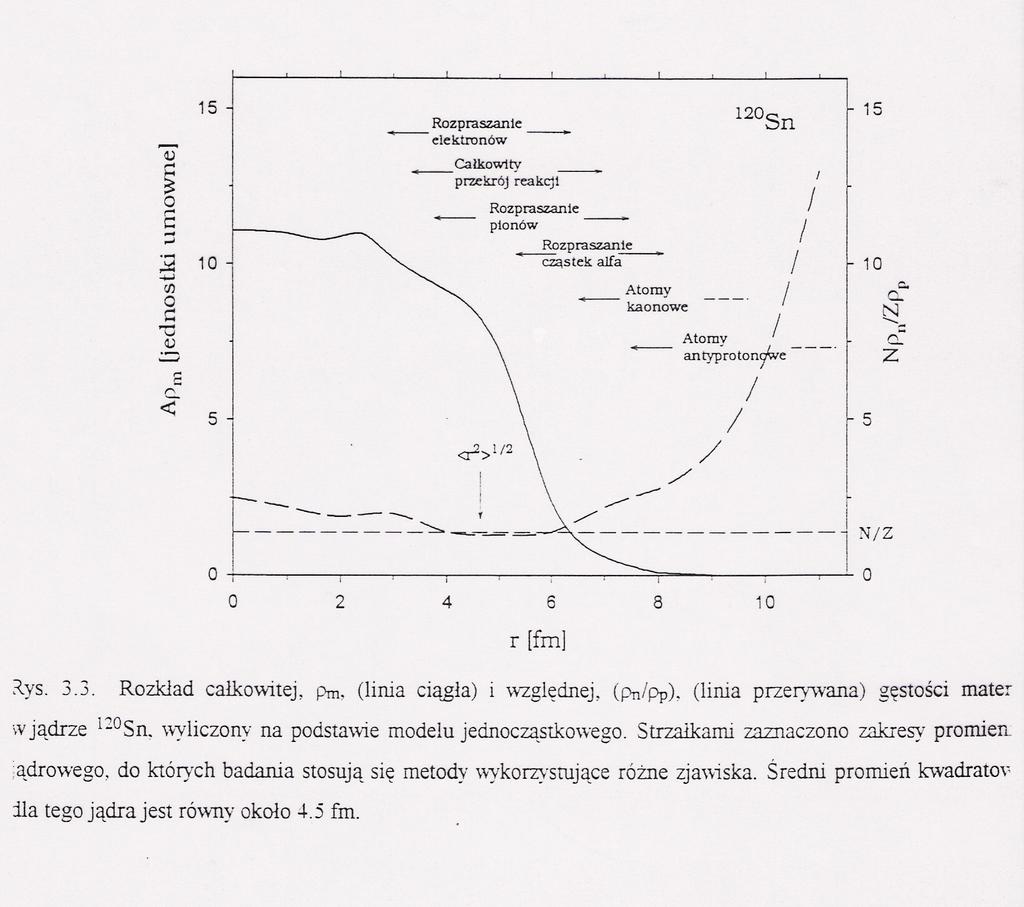

38 Badanie rozkładu materii w jądrze (d min = R 1 + R 2 + 5fm)

39 Mechanizm reakcji przy niskich energiach b) parametr zderzenia - odpowiadający muśnięciu - reakcje wprost oddziaływanie tylko między kilkoma nukleonami na powierzchni jąder: reakcja wybicia - knock out X( 16 O, 16 O n) Y reakcja zdarcia - stripping X( 16 O, 15 O) Y reakcja wychwytu - pick up X( 16 O, 18 F) Y reakcja wymiany - exchange X( 16 O, 16 N) Y

40 Mechanizm reakcji przy niskich energiach c) mały parametr zderzenia - zderzenie głęboko nieelastyczne przekazanie znacznej ilości energii i momentu pędu od ruchu względnego do wewnętrznych stopni swobody obu jąder wymiana pewnej liczby nukleonów
