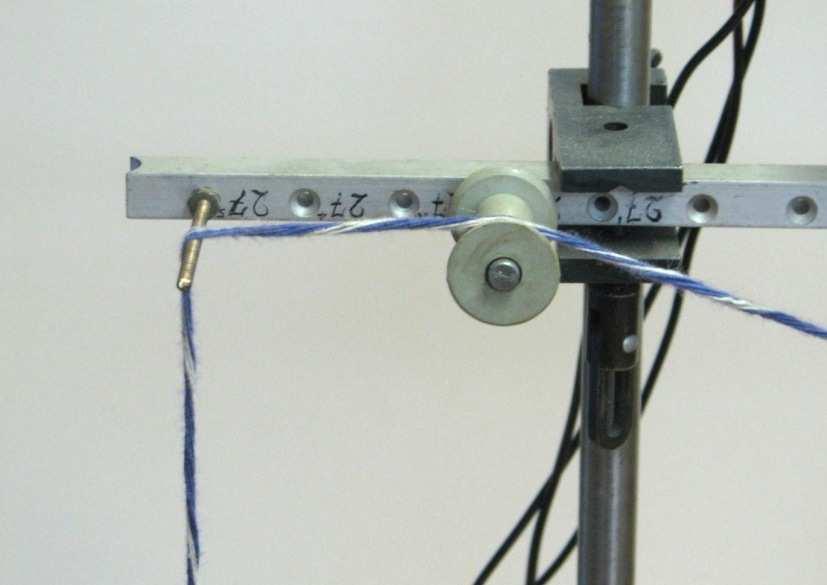

1 6COACH 13 Wahadło tłumione (tłumienie nieeksponencjalne) Program: Coach 6 Projekt: na ZMN060C oraz na ZMN060F CMA Coach Projects\PTSN Coach 6\Wahadło tłumione\wahadło_t_zestaw.cma Przykład wyników: Wyniki.cmr Program: maksima_amplitudy.exe Modelowanie: CMA Coach Projects\PTSN Coach 6\Wahadło tłumione\wahadło_tłumione_model.cma Cel ćwiczenia - Pokazanie przykładu nieeksponencjalnego w przybliŝeniu liniowego zaniku amplitudy drgań wahadła; - Sprawdzenie numeryczne słuszności wzorów opisujących ruch wahadła modelowanie. Układ pomiarowy Wahadło umieszczone jest na statywie. Ruch wahadła przenoszony jest poprzez linkę na obrotowy czujnik połoŝenia. Czujnik połoŝenia połączony jest z konsolą pomiarową CoachLabII + (wejście 4) trzema kablami (gniazdo białe zasilanie 5V, zielone sygnał, Ŝółte ziemia). Linkę moŝna umieścić na powierzchni śruby wykorzystując w ten sposób siłę tarcia do tłumienia drgań. Zmieniając obciąŝenie linki (zmiana liczby cięŝarków) moŝna regulować wielkość siły tarcia. Przez zmianę miejsca przyczepienia linki do ramienia wahadła (pionowe przesuwanie węzła linki wzdłuŝ ramienia wahadła) moŝliwa jest regulacja momentu siły tłumiącej działającej na wahadło. Nić moŝna przewiesić takŝe nie przez śrubę, lecz przez bloczek z lewej strony i obserwować ruch wahadła tłumionego w ten sposób. Układ pomiarowy (podłączenia: białe gniazdo czujnika czerwone gniazdo konsoli, zielone gniazdo czujnika Ŝółte gniazdo konsoli, Ŝółte gniazdo czujnika czarne gniazdo konsoli) 6Coach13 1

2 Ustawienia parametrów pomiaru: Method: Type: Time based Triggerig: Triggerin channel: Analog In 4: Angle position Measuring time: 60 seconds sensor Frequency: 50 per second Trigger level: 30 Direction: down Pre-trigger time: 0 Pomiar - Przewiesić nić przez śrubę (z lewej strony) i zawiesić wybraną liczbę cięŝarków; - Ustawić czujnik wychylenia w pozycji 0. Wskazania moŝna wyzerować równieŝ przez kliknięcie prawym przyciskiem myszy na ikonę sterownika i wskazanie polecania Set to Zero ; - Wychylić wahadło z połoŝenia równowagi (kąt 35 na wskazaniu czujnika), rozpocząć pomiar przycisk start (F9) i puścić wahadło; - Skopiować kolumnę Angle (copy column) i powtórzyć pomiar dla innej liczby cięŝarków. Przed kaŝdym pomiarem ustawić czujnik wychylenia w pozycji 0. MoŜna wykorzystać dolne okienka programu Coach do przedstawienia wyników pomiarów uzyskanych dla róŝnej wartości siły tarcia (róŝne obciąŝenie linek). Widok pełnoekranowy Wyniki uzyskane przy obciąŝeniu linki róŝną liczbą cięŝarków 6Coach13 2

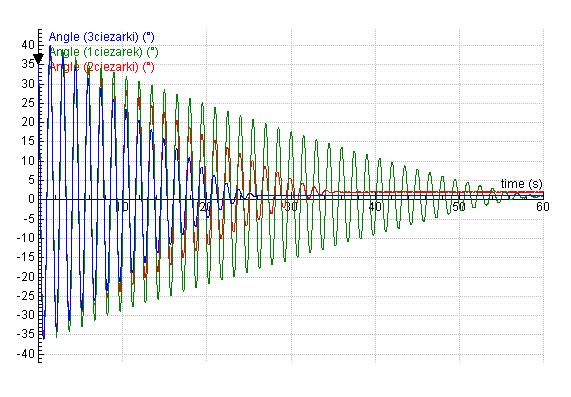

3 Okienko 1 zaleŝność amplitud drgań od czasu dla 3 pomiarów (wykres) Okienko 2 zaleŝność amplitud drgań od czasu dla 3 pomiarów (tabela) Okienko 4 Wyniki działania programu maksima_amplitudy (wykres/tabela) Okienko 5 zaleŝność maksimów amplitudy od czasu pomiaru dla przypadku obciąŝenia linki trzema cięŝarkami Okienko 5 zaleŝność maksimów amplitudy od czasu pomiaru dla przypadku obciąŝenia linki jednym cięŝarkiem Okienko 6 zaleŝność maksimów amplitudy od czasu pomiaru dla przypadku obciąŝenia linki dwoma cięŝarkami Obserwacje Amplituda drgań maleje z czasem w przybliŝeniu w sposób liniowy. Szybkość zmniejszania się amplitudy zaleŝy od obciąŝenia nici, czyli od wielkości siły tarcia hamującej ruch wahadła. Dla niewielkich kątów wychylenia (do 20 o ) wahadła z połoŝenia równowagi okres (częstość) drgań nie zmienia się z czasem. Analiza wyników W celu pokazania, Ŝe w przypadku demonstrowanego wahadła występuje w przybliŝeniu liniowe (niezaleŝne od prędkości) tłumienie amplitudy drgań naleŝy dopasować linię prostą do maksimów amplitudy. SłuŜy do tego funkcja Slope (prawy 6Coach13 3

4 przycisk myszy na wykresie otwiera menu kontekstowe Process/Analyze Slope). W okienku Column wybrać odpowiedni wykres. Klikając na jednym z maksimów amplitudy ustawić punkt zaczepienia i przyciskając Ctrl dopasować za pomocą myszy prostą do pozostałych maksimów. Dopasowanie prostej do maksimów amplitudy za pomocą funkcji Slope. MoŜna równieŝ wykonać wykresy zaleŝności maksimów amplitud drgań od czasu, a następnie do otrzymanych punktów dopasować prostą. W tym celu napisano program maksima_amplitudy. NaleŜy w okienku 2 (tabela danych) nadać nazwy skopiowanym kolumnom, a następnie wyeksportować dane do pliku txt (prawy przycisk myszy Export data Text file). W ustawieniach eksportowania naleŝy zaznaczyć kropkę jako Decimal separator oraz średnik (Semicolon) jako Column Delimiters. Wyeksportowane dane naleŝy zapisać w folderze, w którym znajduje się program maksima_amplitudy i usunąć z pliku wszelkie nagłówki i puste linijki na końcu pliku. Następnie uruchomić program i podać nazwę pliku bez rozszerzenia txt. Program przyjmuje pliki z danymi zawierające tylko i wyłącznie cztery kolumny. Jako wynik działania programu zostaną utworzone trzy pliki zawierające zaleŝności maksimów amplitud od czasu dla poszczególnych pomiarów. NaleŜy w okienkach 3, 4 i 5 utworzyć puste tabele (Display table User-defined Import table Text File Wybrać plik OK Wybrać Decimal separator : kropka oraz Kolumn delimiters : Tab wybrać stworzoną tabelę OK kliknąć w odpowiednie okienko i wyświetlić dane w formie wykresu (Diagram). W ustawieniach wykresu Edit diagram 6Coach13 4

5 moŝna wybrać wygląd wyświetlanych punktów. Do otrzymanych danych dopasować linię prostą (prawy przycisk myszy Process/Analyze Function fit) Przykładowy wykres zaleŝności maksimów amplitud drgań od czasu. Do wykresu dopasowano funkcję liniową, by zobrazować liniowy charakter tłumienia. Uzyskane wyniki potwierdzają istnienie występowanie liniowego wygaszania amplitudy drgań. MoŜna zaobserwować, Ŝe tłumienie rośnie wraz z dokładaniem kolejnych cięŝarków zwiększaniem siły tarcia. Modelowanie Najczęściej analizuje się ruch harmoniczny tłumiony siłą proporcjonalną do prędkości. Ruch taki opisuje równanie: 2 d x dx m = kx b 2 dt dt JeŜeli tłumienie jest słabe, to rozwiązanie takiego równania daje drgania sinusoidalne o wykładniczo malejącej amplitudzie: x = A e bt 2 m sin ( ω t + φ) Jednak nie zawsze tłumienie jest proporcjonalne do prędkości, a amplituda maleje eksponencjalnie. W rzeczywistości często występuje takŝe tarcie poślizgowe, którego siła jest skierowana przeciwnie do prędkości, ale jej wartość nie zaleŝy od wartości prędkości. Ruch wahadła, tłumionego przez takie tarcie opisuje równanie: 6Coach13 5

6 2 d x dx = kx b sign dt dt m 2 Równania tego nie da się rozwiązać analitycznie, ale moŝna wykonać jego numeryczną analizę. Wykorzystując podprogram modelowanie moŝna dokonać sprawdzenia czy powyŝsze równanie opisuje obserwowany ruch wahadła. Otrzymane dane doświadczalne naleŝy zapisać, a następnie otworzyć plik CMA Coach Projects\PTSN Coach 6\Wahadło tłumione\wahadło_tłumione_model.cma. Do prawego okienka programu zaimportować swoje dane jako tło (prawy przycisk myszy Import background graph). Otworzyć okienko modelowania Model window. Okienko programu Okienko parametrów Okienko modelowania Model window W okienku programu znajduje się treść programu, który krokowo oblicza wartość połoŝenia, prędkości, siły działającej na wahadło oraz przyspieszenia. Uwzględniając podaną w okienku parametrów wartość kroku czasu dtime program wylicza: drogę pokonaną przez ciało poruszające się z aktualną prędkością w czasie dtime i nowe połoŝenie ciała (tu program zakłada ruch jednostajny w czasie dtime), zmianę prędkości ciała poruszającego się z aktualnym przyspieszeniem w czasie dtime i prędkość, jaką ciało uzyskuje po tym czasie (tu program zakłada ruch jednostajnie zmienny w czasie dtime), nową siłę i przyspieszenie, jakim podlega ciało po czasie dtime. 6Coach13 6

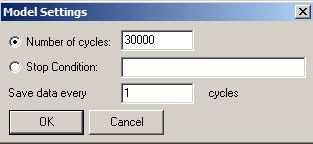

7 Liczbę wykonywanych przez program kroków moŝna zmienić w ustawieniach modelu. Ustawienia modelu W okienku parametrów wpisano wartości początkowe parametrów wykorzystywanych w programie. Parametr dtime jest krokiem, o jaki zmienia się czas pomiędzy kolejnymi wartościami liczonymi przez program. Od doboru wielkości tego kroku zaleŝy precyzja modelowania. Im mniejszy krok zostanie wybrany tym dokładniejsze będą obliczenia (im bliŝej siebie leŝą, wyznaczane przez program, punkty, tym większa moŝliwość odtworzenia istoty zjawiska). Wraz ze zwiększaniem kroku czasowego zmniejsza się dokładność modelowania zjawiska (wyznaczane przez program punkty leŝą coraz dalej od siebie). W tym modelu, badane zjawisko jest dobrze odtwarzane przy doborze kroku około 0,002 s. Zmieniając wartości parametrów tłumienia k oraz k1, a takŝe prędkości początkowej i wychylenia naleŝy dopasować model do danych doświadczalnych. Dopasowanie takie pokazuje, Ŝe powyŝszy wzór moŝna wykorzystać do opisu obserwowanego zjawiska. Dobrze odwzorowuje on ruch wahadła poza końcową fazą ruchu (bardzo małe wychylenia wahadła), gdzie występują dodatkowe (nieuwzględnione w modelu) zjawiska związane z układem doświadczalnym. 6Coach13 7
