1 LABORATORIUM INśYNIERII DŹWIĘKU 2 ĆWICZENIE NR 10 Część I. Pomiar drgań własnych pomieszczenia I. Układ pomiarowy II. Zadania do wykonania 1. Obliczyć promień krytyczny pomieszczenia, przy załoŝeniu, Ŝe w badanym zakresie częstotliwości czas pogłosu T p = 0.5 s. Ustalić współczynnik kierunkowości promieniowania źródła. 2. Pomiary częstotliwościowej charakterystyki przenoszenia pomieszczenia dla róŝnych ustawień źródła i mikrofonu w zakresie od 20 Hz do 200 Hz: a. Głośnik w naroŝu mikrofon na osi głośnika w odległości r< r kr ; mikrofon w środku pomieszczenia; mikrofon w drugim naroŝu po przekątnej w stosunku do połoŝenia głośnika. b. Głośnik w środku pomieszczenia mikrofon na osi r< r kr ; mikrofon pod kątem 45 o względem osi dla r< r kr mikrofon w tym naroŝu gdzie stał głośnik, aby sprawdzić zasadę wzajemności; mikrofon w drugim naroŝu po przekątnej; Uwaga: NaleŜy zapisać ustawienie ścianek o regulowanym współczynniku pochłaniania III. Zadania do wykonania w sprawozdaniu: 1. Na wszystkich wykresach zidentyfikować obliczone mody drgań. 2. Ocenić wpływ ustawienia głośnika i mikrofonu na rejestrowane mody.

2 3. Sprawdzić czy spełniona jest zasada wzajemności.

3 Ćw. nr 10 Część II. Badanie częstotliwościowych charakterystyk poziomu ciśnienia akustycznego zestawów głośnikowych w pomieszczeniu I. Układ pomiarowy II. Zadania do wykonania 1. Pomiary zaleŝności poziomu ciśnienia akustycznego w funkcji częstotliwości zestawu głośnikowego dla róŝnych konfiguracji: A. Zestaw głośnikowy w naroŝu, - mikrofon w odległości 1 m na osi zestawu, - pod kątem 45 o - w środku pomieszczenia; - w przeciwległym naroŝu; B Zestaw głośnikowy na środku pomieszczenia, - mikrofon w odległości 1 m na osi i pod kątem 45 o, - w naroŝu. 2. Porównanie otrzymanych charakterystyk ze zmierzonymi w warunkach pola swobodnego (w komorze bezechowej). III. Zadania do wykonania w sprawozdaniu: 1. Omówić i uzasadnić: wpływ zmian połoŝenia źródła i mikrofonu na mierzoną charakterystykę częstotliwościową zestawu głośnikowego w pomieszczeniu oraz wpływ kierunkowości zestawu.

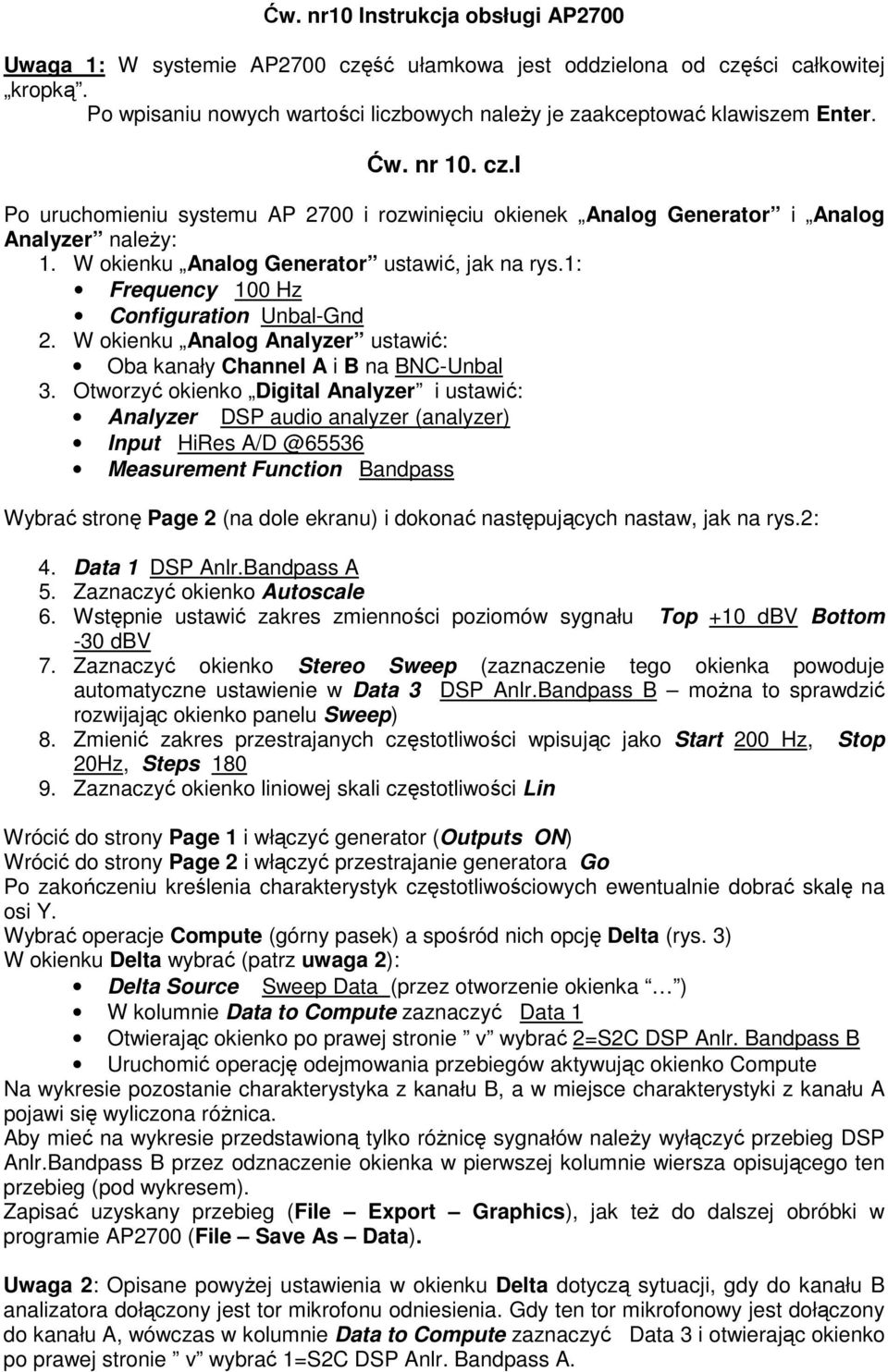

4 Ćw. nr10 Instrukcja obsługi AP2700 Uwaga 1: W systemie AP2700 część ułamkowa jest oddzielona od części całkowitej kropką. Po wpisaniu nowych wartości liczbowych naleŝy je zaakceptować klawiszem Enter. Ćw. nr 10. cz.i Po uruchomieniu systemu AP 2700 i rozwinięciu okienek Analog Generator i Analog Analyzer naleŝy: 1. W okienku Analog Generator ustawić, jak na rys.1: Frequency 100 Hz Configuration Unbal-Gnd 2. W okienku Analog Analyzer ustawić: Oba kanały Channel A i B na BNC-Unbal 3. Otworzyć okienko Digital Analyzer i ustawić: Analyzer DSP audio analyzer (analyzer) Input HiRes Measurement Function Bandpass Wybrać stronę Page 2 (na dole ekranu) i dokonać następujących nastaw, jak na rys.2: 4. Data 1 DSP Anlr.Bandpass A 5. Zaznaczyć okienko Autoscale 6. Wstępnie ustawić zakres zmienności poziomów sygnału Top +10 dbv Bottom -30 dbv 7. Zaznaczyć okienko Stereo Sweep (zaznaczenie tego okienka powoduje automatyczne ustawienie w Data 3 DSP Anlr.Bandpass B moŝna to sprawdzić rozwijając okienko panelu Sweep) 8. Zmienić zakres przestrajanych częstotliwości wpisując jako Start 200 Hz, Stop 20Hz, Steps Zaznaczyć okienko liniowej skali częstotliwości Lin Wrócić do strony Page 1 i włączyć generator (Outputs ON) Wrócić do strony Page 2 i włączyć przestrajanie generatora Go Po zakończeniu kreślenia charakterystyk częstotliwościowych ewentualnie dobrać skalę na osi Y. Wybrać operacje Compute (górny pasek) a spośród nich opcję Delta (rys. 3) W okienku Delta wybrać (patrz uwaga 2): Delta Source Sweep Data (przez otworzenie okienka ) W kolumnie Data to Compute zaznaczyć Data 1 Otwierając okienko po prawej stronie v wybrać 2=S2C DSP Anlr. Bandpass B Uruchomić operację odejmowania przebiegów aktywując okienko Compute Na wykresie pozostanie charakterystyka z kanału B, a w miejsce charakterystyki z kanału A pojawi się wyliczona róŝnica. Aby mieć na wykresie przedstawioną tylko róŝnicę sygnałów naleŝy wyłączyć przebieg DSP Anlr.Bandpass B przez odznaczenie okienka w pierwszej kolumnie wiersza opisującego ten przebieg (pod wykresem). Zapisać uzyskany przebieg (File Export Graphics), jak teŝ do dalszej obróbki w programie AP2700 (File Save As Data). Uwaga 2: Opisane powyŝej ustawienia w okienku Delta dotyczą sytuacji, gdy do kanału B analizatora dołączony jest tor mikrofonu odniesienia. Gdy ten tor mikrofonowy jest dołączony do kanału A, wówczas w kolumnie Data to Compute zaznaczyć Data 3 i otwierając okienko po prawej stronie v wybrać 1=S2C DSP Anlr. Bandpass A.

5 Wartości częstotliwości poszczególnych modów drgań naleŝy odczytać przy pomocy kursorów opracowując sprawozdanie. Ze strony firmy Audio Precision moŝna pobrać nieodpłatnie program obsługi systemu AP2700. Po uruchomieniu go w wersji Demo i wczytaniu poszczególnych zapisanych przebiegów naleŝy uaktywnić kursory (Display Cursors) przy pomocy prawego klawisza myszy, gdy znacznik myszy znajduje się w polu wykresu (rys. 4).

6 Ćw. nr 10. cz.ii Pomiar wykonuje się tylko w kanale A analizatora. Po uruchomieniu systemu AP 2700 i rozwinięciu okienek Analog Generator i Analog Analyzer naleŝy: 1. W okienku Analog Generator ustawić, jak na rys.1: Frequency 1000 Hz Configuration Unbal-Gnd 2. W okienku Analog Analyzer ustawić: Kanał Channel A na BNC-Unbal Zaznaczyc Channel A i wybrać Function Reading Bandpass Wybrać stronę Page 2 (na dole ekranu) i dokonać następujących nastaw, jak na rys.2: 3. Data 1 Anlr.Bandpass 4. Zaznaczyć okienko Autoscale 5. Wstępnie ustawić zakres zmienności poziomów sygnału Top +10 dbv Bottom -30 dbv 6. Wyłączyć Data 3 otwierając okienko ם i jako Data 3 wybrać None 7. Kliknąć ponownie na okienko ם 8. Zmienić zakres przestrajanych częstotliwości wpisując jako Start Hz, Stop 20Hz, Steps Zaznaczyć okienko logarytmicznej skali częstotliwości Log Wrócić do strony Page 1 i włączyć generator (Outputs ON) Wrócić do strony Page 2 i włączyć przestrajanie generatora Go Po zakończeniu kreślenia charakterystyki częstotliwościowej ewentualnie dobrać skalę na osi Y. Wybrać operacje Compute (górny pasek) a spośród nich opcję Normalize. W okienku Normalize w kolumnie Data to Compute zaznaczyć Data 1, ustawić Horizontal Value 1000 Hz, ustawić Target Value 0 dbv, Uruchomić operację Compute. MoŜe być potrzebna zmiana skali Y na rysunku. Ponownie wybrać operacje Compute (górny pasek) a spośród nich opcję Delta (rys. 3) W okienku Delta wybrać: Delta Source przez otworzenie okienka z katalogu D:\BBAK plik o nazwie sinus komora 1 m 0 stopni lub sinus komora 1 m 45 stopni) Otwierając przy Data 1 okienko po prawej stronie v wybrać 1=S2C Anlr. Bandpass A Uruchomić operację odejmowania przebiegów aktywując okienko Compute Na wykresie pojawi się wyliczona róŝnica charakterystyk. Zapisać uzyskany przebieg (File Export Graphics).

7 Rys.1. Rys.2.

8 Rys.3 Rys.4.
