1 Bezprzewodowy router szerokopasmowy + 4-portowy przełącznik + serwer druku firmy Sweex Zalety Współdzielenie łącza internetowego - Szerokopasmowe łącze internetowe umożliwia wielu komputerom jednoczesne korzystanie z Internetu. Bezprzewodowy - Praca w Internecie za pomocą protokołu B, bez konieczności stosowania kabli Obsługa systemu serwer/klient DHCP - Idealny do szybkiej instalacji, przyjazna dla użytkownika konfiguracja (obsługuje system serwer/klient DHCP). 4-portowy przełącznik 10/100 - Zbuduj sieć i korzystaj z określonych plików i/lub drukarki wspólnie z innymi użytkownikami. Połączenie na żądanie (Dial on Demand) - Automatyczne logowanie routera do dostawcy usług internetowych zaraz po uruchomieniu przeglądarki internetowej. Firewall chroniący sieć intranet - Firewall zapewnia ochronę przed atakami z zewnątrz. Blokowanie URL - Blokowanie stron internetowych. Podstawowe cechy Standard IEEE Base-T, 100Base-TX 4 porty UTP, 10/100 Mbps Bezprzewodowa stacja bazowa zgodna z protokołem B Serwer druku z obsługą protokołu LPD Firewall chroniący sieć intranet Graficzny interfejs użytkownika oparty na zarządzaniu siecią WWW Umożliwia szybki dostęp w celu zmiany konfiguracji routera Obsługa statycznych i dynamicznych numerów IP, klientów PPPoE i PPTP w przypadku połączeń xdsl Obsługa IPRouting i NAT Parametry techniczne Port WAN Łączenie portu WAN lokalnego adresu IP z adresami IP LAN Prive za pomocą sieci DMZ Mapowanie adresu Serwery wirtualne Połączenie mostowe Bezpieczeństwo i kontrola dostępu NAT Firewall - Brak dostępu internetowego do prywatnych adresów IP Kontrola dostępu pakietów IP Zabezpieczenie przed atakami hakerów (DoS) Uwierzytelnianie PAP/CHAP/MS-CHAP Klient PPTP sieci VPN Przepuszczanie VPN /PPTP/IPSec Monitorowanie Dziennik klienta DHCP Dziennik zabezpieczeń Stan urządzenia/połączenia

11 B, bez konieczności stosowania kabli Obsługa systemu serwer/klient DHCP - Idealny do szybkiej instalacji, przyjazna dla użytkownika konfiguracja (obsługuje system serwer/klient DHCP).

2 Zarządzanie Zarządzanie oparte na sieci WWW Zarządzanie zdalne Możliwe zastosowania Zbuduj sieć dla wielu użytkowników i błyskawicznie udostępnij łącze internetowe bez konieczności instalacji dodatkowego oprogramowania. Prosta konfiguracja. Wbudowany standardowy firewall, który stanowi zabezpieczenie przed próbami dostępu do komputera z zewnątrz. Uwaga: zaleca się instalację programowego firewalla. Znaczenie diod routera PWR: Zaraz po podłączeniu routera zapala się zielone światełko; router jest gotów do pracy. 2. WLAN: Zapala się zielone światełko, kiedy klient bezprzewodowy jest aktywny; pulsuje w trakcie wymiany danych. 3. Print: Pulsuje w trakcie przesyłania danych do drukarki. 4. WAN: Po prawidłowym podłączeniu łącza xdsl do portu WAN zapala się zielone światełko. 5. LAN 1 do 4: Zapala się po podłączeniu do komputera lokalnego; pulsuje w trakcie wymiany danych. Szybka konfiguracja w systemach Windows 95, 98 i ME Oprócz konfiguracji routera, najpierw wymagana jest konfiguracja kilku podstawowych ustawień komputera; w tym celu należy wykonać następujące czynności. Kliknij prawym przyciskiem myszy ikonę Otoczenie sieciowe i wybierz Właściwości. Pojawi się okno konfiguracji sieci. Jeśli Twój komputer jest wyposażony w modem, w oknie tym pojawi się również karta modemowa, protokół TCP/IP modemu oraz protokół NetBEUI.

Uwaga: zaleca się instalację programowego firewalla. Znaczenie diod routera 1 2 3 4 5 1. PWR: Zaraz po podłączeniu routera zapala się zielone światełko; router jest gotów do pracy. 2. WLAN: Zapala się zielone światełko, kiedy klient bezprzewodowy jest aktywny; pulsuje w trakcie wymiany danych.

3 Następnie kliknij protokół TCP/IP swojej karty sieciowej; jeśli podano adres IP, kliknij opcję Automatycznie uzyskaj adres IP. Teraz podłącz swój router szerokopasmowy do komputera; podłącz go do karty sieciowej za pomocą zwykłego (nieskrosowanego) kabla. Kliknij menu Start, następnie Uruchom, wpisz polecenie winipcfg (bez cudzysłowu), a następnie wybierz swoją kartę sieciową w celu uzyskania o niej informacji. Bieżący adres IP to xxx.xxx.xxx.xxx. Kliknij przycisk Zwolnij wszystko. Spowoduje to zmianę adresu IP na Następnie kliknij przycisk Odnów wszystko.

Kliknij menu Start, następnie Uruchom, wpisz polecenie winipcfg (bez cudzysłowu), a następnie wybierz swoją kartę sieciową w celu uzyskania o

4 Router przypisze adres IP. Na tym kończy się podstawowa konfiguracja w systemach Windows 95, 98 i ME. Aby utworzyć połączenie internetowe, otwórz rozdział dotyczący konfiguracji routera w dalszej części niniejszej instrukcji. Załączona płyta CD-ROM zawiera dodatkowe informacje o zastosowaniach routera. Szybka konfiguracja w systemach Windows 2000 i XP Oprócz konfiguracji routera, najpierw wymagana jest konfiguracja kilku podstawowych ustawień komputera; w tym celu należy wykonać następujące czynności. Kliknij prawym przyciskiem myszy ikonę Otoczenie sieciowe i wybierz Właściwości. Pojawi się okno konfiguracji sieci Połączenia sieciowe. Kliknij prawym przyciskiem myszy pozycję Sieci LAN i szybki internet i wybierz Właściwości. Następnie wybierz opcję Protokół internetowy (TCP/IP) i kliknij OK.

Załączona płyta CD-ROM zawiera dodatkowe informacje o zastosowaniach routera.

5 Zaznacz opcję Uzyskaj adres IP automatycznie i kliknij przycisk OK. Uwaga: Nie należy stosować poleceń podanych w cudzysłowie podczas realizacji zadań. Otwórz menu Start, kliknij Uruchom i wpisz CMD. Zatwierdź klawiszem Enter. Wpisz polecenie Ipconfig i naciśnij Enter. Teraz wpisz polecenie Ipconfig/release i naciśnij Enter. Nastąpi odnowienie adresu IP. Również w tym przypadku adres IP będzie wyglądał następująco: Teraz wpisz polecenie Ipconfig/renew i naciśnij Enter.

Otwórz menu Start, kliknij Uruchom i wpisz CMD. Zatwierdź klawiszem Enter. Wpisz polecenie Ipconfig i naciśnij Enter.

6 Router przypisze teraz nowy adres IP. Przywracanie ustawień fabrycznych routera Uwaga: następująca procedura spowoduje usunięcie wszystkich danych wprowadzonych do routera. Oznacza to konieczność ponownego wpisania nazwy użytkownika, hasła, adresu MAC oraz adresów IP. W celu pełnego zresetowania routera należy nacisnąć długopisem przycisk reset i przytrzymać przez cztery sekundy. Wszystkie diody LAN 1 do 4 zaświecą się informując, że procedura resetowania została zakończona. Ustawienia routera powrócą do wartości fabrycznych. Jednokrotne naciśnięcie przycisku reset spowoduje normalny reset routera. W takim przypadku wpisane dane nie zostają usunięte. Konfiguracja routera Po zakończeniu konfiguracji sieciowej komputera możesz utworzyć połączenie internetowe. Uruchom przeglądarkę i wpisz następujący adres w pasku adresów: Zatwierdź klawiszem Enter. Kliknij Login nie wpisując żadnych informacji.

W celu pełnego zresetowania routera należy nacisnąć długopisem przycisk reset i przytrzymać przez cztery sekundy.

7 Kliknij przycisk Quick Setup. Wybierz strefę czasową; jeśli chcesz, możesz wybrać czas letni lub zimowy. Kliknij Next, aby kontynuować procedurę.

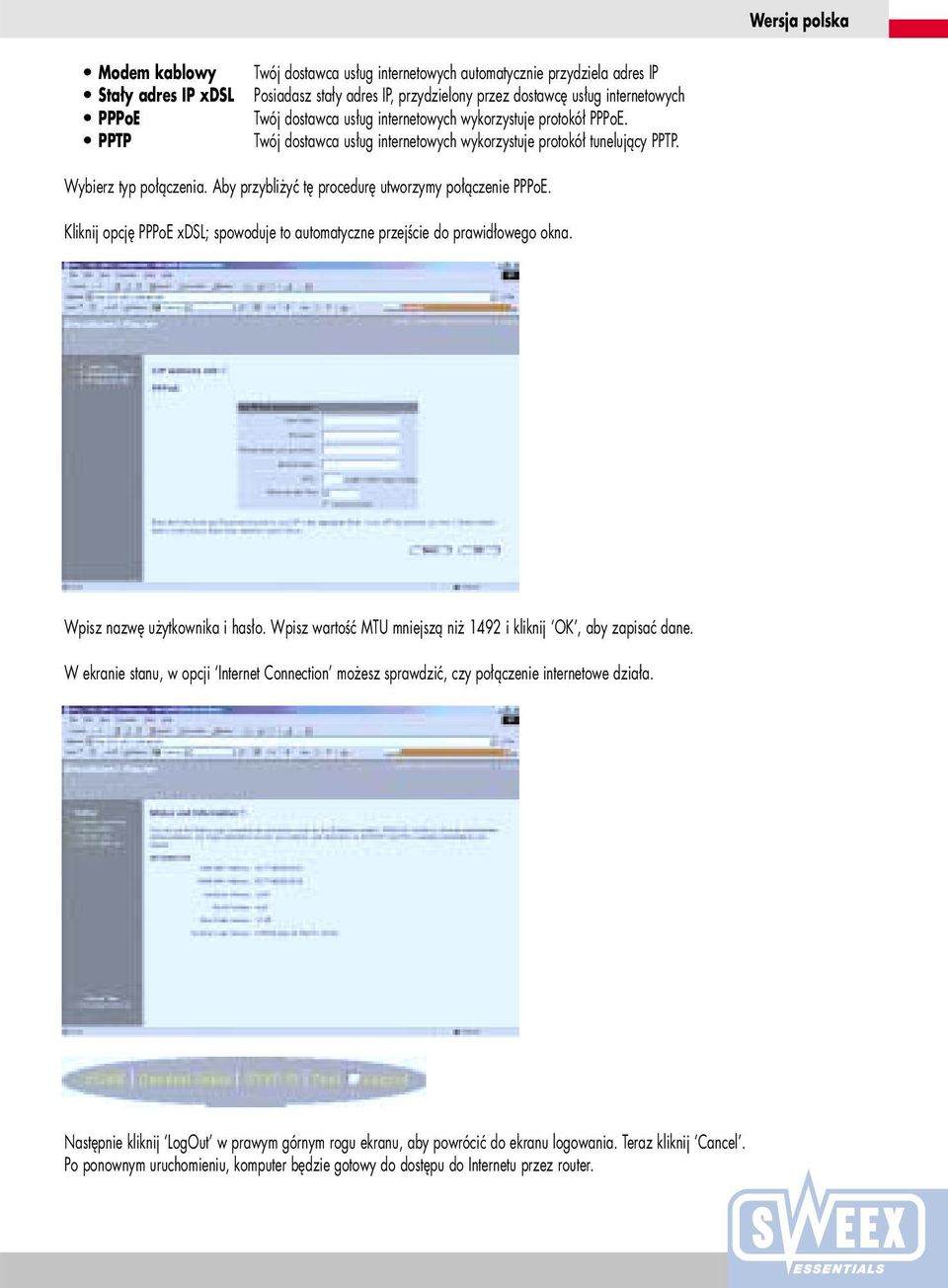

8 Modem kablowy Stały adres IP xdsl PPPoE PPTP Twój dostawca usług internetowych automatycznie przydziela adres IP Posiadasz stały adres IP, przydzielony przez dostawcę usług internetowych Twój dostawca usług internetowych wykorzystuje protokół PPPoE. Twój dostawca usług internetowych wykorzystuje protokół tunelujący PPTP. Wybierz typ połączenia. Aby przybliżyć tę procedurę utworzymy połączenie PPPoE. Kliknij opcję PPPoE xdsl; spowoduje to automatyczne przejście do prawidłowego okna. Wpisz nazwę użytkownika i hasło. Wpisz wartość MTU mniejszą niż 1492 i kliknij OK, aby zapisać dane. W ekranie stanu, w opcji Internet Connection możesz sprawdzić, czy połączenie internetowe działa. Następnie kliknij LogOut w prawym górnym rogu ekranu, aby powrócić do ekranu logowania. Teraz kliknij Cancel. Po ponownym uruchomieniu, komputer będzie gotowy do dostępu do Internetu przez router.

Aby przybliżyć tę procedurę utworzymy połączenie PPPoE. Kliknij opcję PPPoE xdsl; spowoduje to automatyczne przejście do prawidłowego okna. Wpisz nazwę użytkownika i hasło.

9 Ekran Wireless można wykorzystać do zapisania najważniejszych danych, takich jak ESSID i kanał. Uwaga: upewnij się, czy SSID jest zgodny z klientem bezprzewodowym. Kliknij Apply, aby przejść do kolejnego ekranu. Ekran Encryption służy do zabezpieczenia bezprzewodowej sieci LAN przed niepożądanymi użytkownikami. Możesz wybrać klucz 64 lub 128-bitowy. Tworzy się go w bardzo prosty sposób, wpisując standardowe zdanie. Na przykład: Mój router jest bezpieczny. Kliknięcie przycisku Generate spowoduje utworzenie kodu szesnastkowego. Następnie przesyłasz ten klucz do swojej karty klienta bezprzewodowego. Po wykorzystaniu klucza, kliknij Apply. Następnie kliknij LogOut w prawym górnym rogu ekranu, aby powrócić do ekranu logowania. Teraz kliknij Cancel. Po ponownym uruchomieniu, komputer będzie gotowy do dostępu do Internetu przez router.

Tworzy się go w bardzo prosty sposób, wpisując standardowe zdanie. Na przykład: Mój router jest bezpieczny. Kliknięcie przycisku Generate spowoduje utworzenie kodu szesnastkowego.
