1 Podręcznik Wi-Fi Direct Łatwa konfiguracja za pomocą połączenia Wi-Fi Direct Rozwiązywanie problemów

2

3 Spis treści Jak korzystać z tego podręcznika... 2 Symbole użyte w tym podręczniku... 2 Zastrzeżenia Łatwa konfiguracja za pomocą połączenia Wi-Fi Direct Sprawdzanie identyfikatora SSID... 3 W przypadku korzystania z drukarki wielofunkcyjnej... 3 W przypadku korzystania z drukarki jednofunkcyjnej... 3 Łączenie za pomocą systemu Windows... 3 Łączenie za pomocą systemu OS X... 5 Łączenie za pomocą urządzenia Android... 6 Łączenie za pomocą urządzenia ios Rozwiązywanie problemów Problemy z połączeniem... 9 Połączenie pomyślnie nawiązane, ale nie można użyć sieci bezprzewodowej... 9 Jak zmienić klucz szyfrowania połączenia Wi-Fi Direct W przypadku korzystania z drukarki wielofunkcyjnej W przypadku korzystania z drukarki jednofunkcyjnej Znaki towarowe

4 Jak korzystać z tego podręcznika Symbole użyte w tym podręczniku W niniejszym podręczniku używane są następujące symbole: Wskazuje punkty, na które należy zwrócić uwagę podczas korzystania z urządzenia, oraz wyjaśnienia prawdopodobnych przyczyn zacięcia papieru, uszkodzenia oryginału lub utraty danych. Należy dokładnie zapoznać się z tymi objaśnieniami. Wskazuje dodatkowe objaśnienia funkcji urządzenia oraz instrukcji pozwalających skorygować błędy użytkownika. [ ] Wskazuje nazwy przycisków na wyświetlaczu lub panelu operacyjnym urządzenia. Zastrzeżenia W maksymalnym zakresie dozwolonym przez obowiązujące prawo, producent nie ponosi odpowiedzialność za jakiekolwiek szkody wynikłe z awarii urządzenia, zagubienia zarejestrowanych danych, wykorzystanie lub niewykorzystanie tego produktu i podręczników dostarczonych z nim. Upewnij się, że zawsze możesz skopiować i posiadasz kopie zapasowe danych zarejestrowanych w tym urządzeniu. Dokumenty i dane mogą zostać usunięte z powodu błędów przetwarzania lub usterek w urządzeniu. W żadnym przypadku, producent nie jest odpowiedzialny za dokumenty utworzone i używane w tym urządzeniu przez Ciebie i jakichkolwiek wynikach stworzonych przez Ciebie. Niektóre ilustracje w niniejszej instrukcji mogą nieco się różnić od rzeczywistego wyglądu urządzenia. 2

5 1. Łatwa konfiguracja za pomocą połączenia Wi-Fi Direct Sprawdzanie identyfikatora SSID Przed wykonaniem następującej procedury należy zainstalować sterownik drukarki. Aby uzyskać szczegółowe informacje, patrz Setup Guide. Upewnij się, że kabel Ethernet nie jest podłączony do urządzenia. W przypadku korzystania z drukarki wielofunkcyjnej 1. Wydrukuj stronę konfiguracyjną. Więcej informacji na temat drukowania strony konfiguracyjnej, patrz User Guide. 2. Zapisz identyfikator SSID wyświetlony w obszarze Ustaw.Wi-Fi Direct na stronie konfiguracji. W przypadku korzystania z drukarki jednofunkcyjnej 1. Zainstaluj i uruchom program Smart Organizing Monitor. Więcej informacji o procedurze w systemie Windows, patrz Setup Guide. Więcej informacji o procedurze w systemie OS X, patrz User Guide. 2. Zapisz identyfikator Wi-Fi Direct wyświetlony na karcie [Sieć 1]. Więcej informacji na temat karty [Sieć 1], patrz User Guide. Łączenie za pomocą systemu Windows Przed wykonaniem następującej procedury włącz funkcję Wi-Fi Direct w komputerze. Więcej informacji na temat funkcji Wi-Fi Direct zawiera podręcznik komputera. W punktach od 1 do 2 skonfiguruj każde ustawienie w ciągu dwóch minut. 1. Naciśnij przycisk [Wi-Fi Direct]. Drukarka wielofunkcyjna DSH043 3

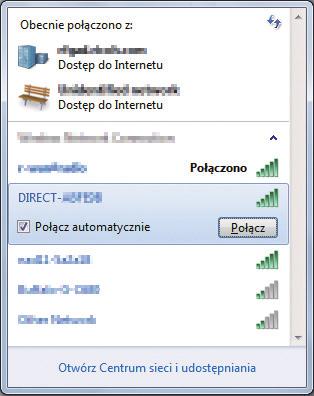

6 Drukarka jednofunkcyjna DSG358 Zacznie migać dioda LED przycisku [Wi-Fi Direct]. 2. Wybierz identyfikator SSID (DIRECT-XXXXXX) urządzenia z dostępnych połączeń bezprzewodowych komputera, a następnie kliknij [Połącz]. Zostanie wyświetlone okno, w którym należy wpisać klucz szyfrowania. 3. Wprowadź klucz szyfrowania dla połączenia Wi-Fi Direct. Domyślnym kluczem szyfrowania jest admin123. Więcej informacji o zmienianiu klucza szyfrowania zawiera strona 10 Jak zmieniać klucz szyfrowania połączenia Wi-Fi Direct. 4. Upewnij się, że dioda LED przycisku [Wi-Fi Direct] jest włączona. Zakończono konfigurację ustawień sieci bezprzewodowej. 4

7 Łączenie za pomocą systemu OS X W punktach od 1 do 5 skonfiguruj każde ustawienie w ciągu dwóch minut. 1. Naciśnij przycisk [Wi-Fi Direct]. Drukarka wielofunkcyjna DSH043 Drukarka jednofunkcyjna DSG358 Zacznie migać dioda LED przycisku [Wi-Fi Direct]. 2. Uruchom okno Preferencje systemowe na komputerze. 3. Kliknij przycisk [Sieć]. 4. Kliknij opcję [Wi-Fi]. 5. Wybierz identyfikator SSID urządzenia (DIRECT-XXXXXX) z menu rozwijanego [Nazwa sieci]. Zostanie wyświetlone okno, w którym należy wpisać klucz szyfrowania. 6. Wprowadź klucz szyfrowania połączenia Wi-Fi Direct. Domyślnym kluczem szyfrowania jest admin123. Więcej informacji o kluczu szyfrowania zawiera strona Jak zmienić klucz szyfrowania połączenia Wi-Fi Direct. 7. Upewnij się, że dioda LED przycisku [Wi-Fi Direct] jest włączona. Zakończono konfigurację ustawień sieci bezprzewodowej. 5

8 Łączenie za pomocą urządzenia Android W punktach od 1 do 4 skonfiguruj każde ustawienie w ciągu dwóch minut. 1. Naciśnij przycisk [Wi-Fi Direct]. Drukarka wielofunkcyjna DSH043 Drukarka jednofunkcyjna DSG358 Zacznie migać dioda LED przycisku [Wi-Fi Direct]. 2. Otwórz menu zaawansowane dostępne na ekranie połączenia bezprzewodowego w urządzeniu Android. 3. Dotknij pozycji [Wi-Fi Direct]. 4. Dotknij identyfikatora SSID (DIRECT-XXXXXX) urządzenia. Zostanie wyświetlony ekran wprowadzania klucza szyfrowania. 5. Wprowadź klucz szyfrowania połączenia Wi-Fi Direct. Domyślnym kluczem szyfrowania jest admin123. Więcej informacji na temat klucza szyfrowania zawiera strona Jak zmieniać klucz szyfrowania połączenia Wi-Fi Direct. 6. Sprawdź, czy oznaczenie stanu pod identyfikatorem SSID urządzenia zmieniło się na połączone i dioda LED przycisku [Wi-Fi Direct] jest włączona. Zakończono konfigurację ustawień sieci bezprzewodowej. 6

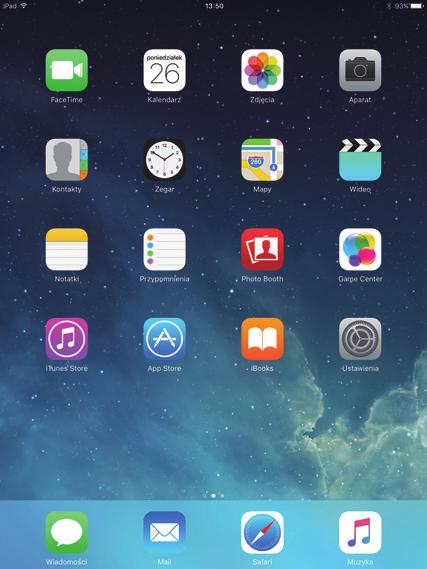

9 Łączenie za pomocą urządzenia ios W punktach od 1 do 4 skonfiguruj każde ustawienie w ciągu dwóch minut. 1. Naciśnij przycisk [Wi-Fi Direct]. Drukarka wielofunkcyjna DSH043 Drukarka jednofunkcyjna DSG358 Zacznie migać dioda LED przycisku [Wi-Fi Direct]. 2. Dotknij opcji [Ustawienia] w urządzeniu ios. 7

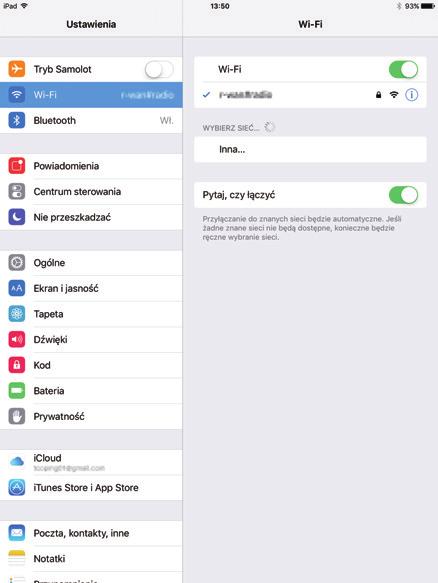

10 3. Dotknij opcji [Wi-Fi]. 4. Dotknij identyfikatora SSID (DIRECT-XXXXXX) urządzenia. Zostanie wyświetlony ekran wprowadzania klucza szyfrowania. 5. Wprowadź klucz szyfrowania połączenia Wi-Fi Direct. Domyślnym kluczem szyfrowania jest admin123. Więcej informacji na temat klucza szyfrowania zawiera strona Jak zmieniać klucz szyfrowania połączenia Wi-Fi Direct. 6. Upewnij się, że dioda LED przycisku [Wi-Fi Direct] jest włączona. Zakończono konfigurację ustawień sieci bezprzewodowej. 8

11 2. Rozwiązywanie problemów Problemy z połączeniem Problem Możliwa przyczyna Rozwiązanie Identyfikator SSID lub klucz szyfrowania nie został wprowadzony poprawnie. Występują ponownie problemy nawet po skonfigurowaniu ustawień połączenia. Sprawdź, czy identyfikator SSID lub klucz szyfrowania jest prawidłowo wprowadzony. Dodaj ciąg znaków DIRECT- do identyfikatora SSID. Można wprowadzić maksymalnie 32 znaki, włącznie z DIRECT-. Połączenie pomyślnie nawiązane, ale nie można użyć sieci bezprzewodowej Problem Możliwa przyczyna Rozwiązanie Do urządzenia jest podłączony kabel sieci Ethernet. Zostało ustanowione połączenie, ale nie można użyć bezprzewodowej sieci LAN. Połączenie nie działa ze względu na słabe warunki do odbioru fal radiowych. Jeśli jednocześnie zostaną podłączone sieci Ethernet i bezprzewodowa sieć LAN, sieć Ethernet ma priorytet. Aby korzystać z sieci bezprzewodowej, odłącz kabel Ethernet od komputera. Jeśli w pobliżu działa inna sieć bezprzewodowa, nawiązanie połączenia bezprzewodowego może się nie udać. Odczekaj chwilę, a następnie połącz się z siecią ponownie. 9

12 Jak zmienić klucz szyfrowania połączenia Wi-Fi Direct W przypadku korzystania z drukarki wielofunkcyjnej Klucz szyfrowania połączenia Wi-Fi Direct można zmienić za pomocą panelu sterowania, programu Web Image Monitor lub Smart Organizing Monitor. Konfigurowanie ustawień za pomocą panela operacyjnego 1. Naciśnij przycisk [Narzędzia użytkownika]. DSG Naciśnij przycisk [ ] lub [ ], aby wybrać pozycję [Ustawienia sieci], a następnie naciśnij przycisk [OK]. Narzędzia użyt. 910 Ustawienia kaset na papier Ustawienia sieci Drukuj listę/raport DSG Jeżeli wymagane jest hasło, wprowadź je za pomocą przycisków numerycznych, a następnie naciśnij przycisk [OK]. Hasło dostępu do menu [Ustawienia sieci] można określić w [Zabez. narzędzi administ.] lub [Narzędzia administratora]. 4. Naciśnij przycisk [ ] lub [ ], aby wybrać pozycję [Wi-Fi], a następnie naciśnij przycisk [OK]. Ustawienia sieci 24 Ethernet Wi-Fi Konfiguracja IPv4 DSG Wybierz opcję [Włącz Wi-Fi], a następnie naciśnij przycisk [OK]. Wi-Fi Włącz Wi-Fi DSG085 10

13 6. Naciśnij przycisk [ ] lub [ ], aby wybrać [Wyłącz], a następnie naciśnij przycisk [OK]. Włącz Wi-Fi Wyłącz Włącz DSG Naciśnij przycisk [Narz. użytk.], aby wrócić do ekranu początkowego. 8. Poczekaj na ponowne uruchomienie urządzenia. 9. Naciśnij przycisk [Narzędzia użytkownika]. DSG Naciśnij przycisk [ ] lub [ ], aby wybrać pozycję [Ustawienia sieci], a następnie naciśnij przycisk [OK]. Narzędzia użyt. 910 Ustawienia kaset na papier Ustawienia sieci Drukuj listę/raport DSG Jeżeli wymagane jest hasło, wprowadź je za pomocą przycisków numerycznych, a następnie naciśnij przycisk [OK]. Hasło dostępu do menu [Ustawienia sieci] można określić w [Zabez. narzędzi administ.] lub [Narzędzia administratora]. 12. Naciśnij przycisk [ ] lub [ ], aby wybrać pozycję [Wi-Fi], a następnie naciśnij przycisk [OK]. 13. Naciśnij przycisk [ ] lub [ ], aby wybrać pozycję [Hasło Wi-Fi Direct], a następnie naciśnij przycisk [OK]. 11

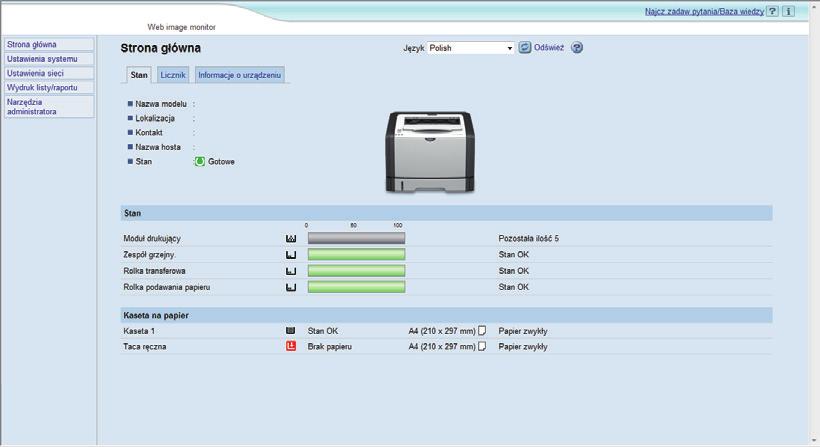

14 14. Wprowadź klucz szyfrowania, używając przycisków numerycznych, a następnie naciśnij przycisk [OK]. 15. Naciśnij przycisk [Narz. użytk.], aby wrócić do ekranu początkowego. 16. Poczekaj na ponowne uruchomienie urządzenia. Konfiguracja systemu za pomocą Web Image Monitor 1. Uruchom przeglądarkę internetową. 2. Wpisz IP lub nazwa hosta urządzenia)/ na pasku adresu przeglądarki internetowej. Pojawi się górna strona programu Web Image Monitor. Jeśli nazwa hosta urządzenia została zarejestrowana na serwerze DNS lub WINS, można ją wprowadzić. 3. Kliknij opcję [Ustawienia sieci]. 4. Kliknij kartę [Bezprzewodowa]. 5. Wprowadź hasło szyfrowania w polu [Hasło WPA] w obszarze [Ustaw.Wi-Fi Direct], a następnie naciśnij przycisk [OK]. 6. Wprowadź hasło administratora, jeśli zostało ono zarejestrowane w oknie [Narzędzia administratora]. 7. Zamknij przeglądarkę internetową. 12

15 Konfigurowanie ustawień za pomocą programu Smart Organizing Monitor 1. Zainstaluj i uruchom program Smart Organizing Monitor. Więcej informacji o procedurze w systemie Windows, patrz Setup Guide. Więcej informacji o procedurze w systemie OS X, patrz User Guide. 2. Na karcie [Narz. użytk.], kliknij [Konfiguracja drukarki]. 3. Wprowadź kod dostępu, a następnie naciśnij przycisk [OK]. Domyślnym kodem dostępu jest "Admin". 4. Kliknij kartę [Sieć 1]. 5. Wprowadź klucz szyfrowania w polu [Hasło Wi-Fi Direct]. 6. Kliknij przycisk [OK]. 7. W przypadku wyświetlenia komunikatu z potwierdzeniem kliknij przycisk [OK]. 8. Kliknij [Zamknij]. 13

16 W przypadku korzystania z drukarki jednofunkcyjnej Można zmienić klucz szyfrowania połączenia Wi-Fi Direct za pomocą programu Web Image Monitor lub Smart Organizing Monitor. Konfiguracja systemu za pomocą Web Image Monitor 1. Uruchom przeglądarkę internetową. 2. Wpisz IP lub nazwa hosta urządzenia)/ na pasku adresu przeglądarki internetowej. Pojawi się górna strona programu Web Image Monitor. Jeśli nazwa hosta urządzenia została zarejestrowana na serwerze DNS lub WINS, można ją wprowadzić. 3. Kliknij opcję [Ustawienia sieci]. 4. Kliknij kartę [Bezprzewodowa]. 5. Wprowadź klucz szyfrowania w polu [Hasło WPA] w obszarze [Ustaw.Wi-Fi Direct], a następnie naciśnij przycisk [OK]. 6. Wprowadź hasło administratora, jeśli zostało ono zarejestrowane w oknie [Narzędzia administratora]. 7. Zamknij przeglądarkę internetową. 14

17 Konfigurowanie ustawień za pomocą programu Smart Organizing Monitor 1. Zainstaluj i uruchom program Smart Organizing Monitor. Więcej informacji o procedurze w systemie Windows, patrz Setup Guide. Więcej informacji o procedurze w systemie OS X, patrz User Guide. 2. Na karcie [Narz. użytk.], kliknij [Konfiguracja drukarki]. 3. Wprowadź kod dostępu, a następnie naciśnij przycisk [OK]. Domyślnym kodem dostępu jest "Admin". 4. Kliknij kartę [Sieć 1]. 5. Wprowadź klucz szyfrowania w polu [Hasło Wi-Fi Direct]. 6. Kliknij przycisk [OK]. 7. W przypadku wyświetlenia komunikatu z potwierdzeniem kliknij przycisk [OK]. 8. Kliknij [Zamknij]. 15

18 Znaki towarowe Android jest znakiem towarowym Google Inc. IOS jest znakiem towarowym lub zarejestrowanym znakiem towarowym Cisco na terytorium Stanów Zjednoczonych i innych państw i jest stosowany w ramach licencji. Wi-Fi i Wi-Fi Direct są zastrzeżonymi znakami towarowymi firmy Wi-Fi Alliance. OS X jest znakiem towarowym lub zastrzeżonym znakiem towarowym firmy Apple Inc. w Stanach Zjednoczonych i innych krajach. Microsoft, Windows są zastrzeżonymi znakami towarowymi lub znakami towarowymi firmy Microsoft Corporation w Stanach Zjednoczonych i/lub w innych krajach/regionach. Nazwy innych produktów użyte w niniejszym podręczniku służą wyłącznie do identyfikacji i mogą być znakami towarowymi należącymi do odpowiednich firm. Nie posiadamy praw do żadnych z tych znaków. Wszystkie zrzuty ekranu produktów Microsoft zostały wydrukowanie za zezwoleniem firmy Microsoft Corporation. 16
