1 PODSTAWOWA KONFIGURACJA LINKSYS WRT300N 1. Topologia połączenia sieci WAN i LAN (jeśli poniższa ilustracja jest nieczytelna, to dokładny rysunek topologii znajdziesz w pliku network_konfigurowanie_linksys_wrt300n_cw.jpg) 2. Za pomocą Packet Tracer utwórz konfigurację sieci wg powyższej topologii (zapisz ją w pliku network_konfigurowanie_linksys_wrt300n_cw01.pkt) 3. Aby skonfigurować Serwer WWW należy: 4. a). skonfigurować jego interfejs FastEhernet: IP ADDRESS SUBNET MASK DEFAULT GATEWAY DNS b). skonfigurować serwis WWW (czyli protokół HTTP), użyj zakładki Config HTTP patrz zrzut ekranu: Strona 1

2 6. c). skonfigurować serwis DNS, użyj zakładki Config DNS, dodaj wpis z odpowiednim adresem patrz zrzut ekranu:: 7. Aby skonfigurować router DOSTAWCA INTERNETU (HOSTNAME=ISP) należy skonfigurować następujące elementy: 8. a). Wstawić dwa moduły/karty sieciowe typu PT-ROUTER-NM-1CFE oraz skonfigurować je: Config Settings Display Name: DOSTAWCA INTERNETU Config Settings Hostname: ISP FastEthernet0/0 (sieć publiczna) IP ADDRESS SUBNET MASK FastEthernet1/0 (sieć dostawcy) IP ADDRESS SUBNET MASK b). Skonfigurować routing statyczny za pomocą zakładki Config ROUTING Static dodać dwa wpisy NETWORK MASK NEXT HOPE (to jest adres WRT300N po stronie WAN) w następujących polach : 10. c). Sprawdzić tablice routingu za pomocą polecenia show ip router użyj zakładki CLI 11. d). W routerze ISP wykonać polecenie write użyj zakładki CLI Strona 2

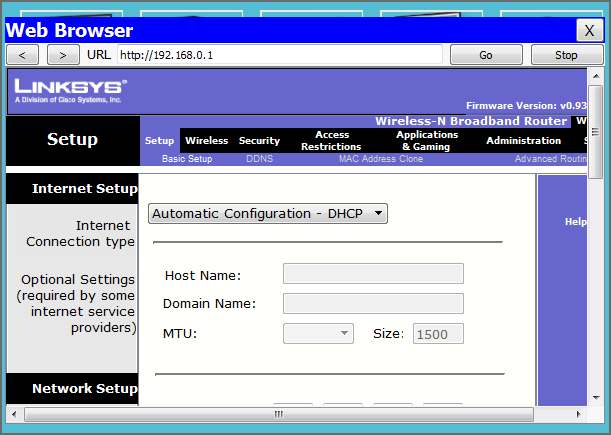

3 12. Aby skonfigurować WRT300N należy połączyć kablem prostym PC-KABEL z dowolnym Ethernet (1-4) portem w WRT300N. Wybieramy port Ethernet Domyślnym adresem do konfiguracji jest / Konfigurujemy komputer PC-KABEL np. adres w klasie C różny od IP ADDRESS SUBNET MASK DEFAULT GATEWAY DNS Za pomocą przeglądarki logujemy się do WRT300N 16. W przeglądarce wpisujemy adres Domyślny login admin, domyślne hasło: admin: 18. Pojawi się GUI routera Strona 3

4 19. Przechodzimy teraz do konfiguracji podstawowej routera WRT300N 20. Zmieniamy hasło na TAJNE W menu wybieramy Administration 22. Zmieniamy pola: Router Password, Re-enter to Confirm: 23. Przechodzimy na sam dół okna i zapisujemy aktualną konfigurację. Klikamy Save Settings 24. UWAGA: ZAWSZE PO KAZDEJ ZMIANIE NALEŻY ZAPISAĆ AKTUALNĄ KONFIGURACJĘ 25. Pojawi się ponownie okno logowania do routera Strona 4

5 26. Należy podać nowe hasło a potem kliknąć [Continue] Router WRT300N obsługuje dwie sieci : WAN, LAN 27. Teraz będziemy konfigurować stronę WAN 28. W menu wybieramy Setup 29. Następnie zmieniamy opcję Internet Setup na Static IP: 30. Wpisujemy dane, które dostarczył nam dostawca Internetu (amg. Internet Service Provider) do następujących pól: Internet IP Address to jest nasz adres od strony WAN (zapytaj dostawcę jaki), Subnet Mask to jest maska podsieci używana po stronie WAN (zapytaj dostawcę jaka), Default Gateway to jest adres dostawcy od strony WAN (zapytaj dostawcę jaki), DNS 1 to jest adres serwera DNS dostawcy od strony WAN (zapytaj dostawcę jaki) Strona 5

6 31. Przechodzimy na sam dół okna i zapisujemy aktualną konfigurację. Klikamy Save Settings 32. UWAGA: ZAWSZE PO KAZDEJ ZMIANIE NALEŻY ZAPISAĆ AKTUALNĄ KONFIGURACJĘ 33. Z komputera PC-KABEL sprawdzamy za pomocą polecenia ping czy konfiguracja działa ping Aby uzyskać od routera nowe prawidłowe dane konfiguracyjne, z komputera PC-KABEL wykonaj polecenie ipconfig /renew Strona 6

7 35. Teraz sprawdź czy w przeglądarce WebBrowser jest dostęp do stron Internetu W polu URL wpisz adres: UWAGA: PO KAZDEJ ZMIANIE KONFIGURACJI TRZEBA ODCZEKAĆ AŻ SIEĆ ZAKTUALIZUJE DANE 36. Jeśli otrzymasz komunikat to znaczy, że źle jest ustawiona konfiguracja DNS Teraz będziemy konfigurować stronę LAN 38. Z komputera PC-KABEL logujemy się do adresu Podajemy login i hasło. Konfigurujemy wewnętrzny serwer DHCP: 39. W menu wybieramy Setup 40. Przechodzimy do sekcji DHCP Server Setiings 41. Zaznaczamy opcję Enabled 42. Określamy pulę adresów: Wpisujemy adres początkowy: Start IP Address = Wpisujemy maksymalną liczbę adresów: Maximum number of Users = 20 Strona 7

8 43. Konfigurujemy adres statyczny DNS 1: Przechodzimy na sam dół okna i zapisujemy aktualną konfigurację. Klikamy Save Settings 45. UWAGA: ZAWSZE PO KAZDEJ ZMIANIE NALEŻY ZAPISAĆ AKTUALNĄ KONFIGURACJĘ Konfigurujemy wewnętrzną bezprzewodową sieć WiFi oraz podstawowe zabezpieczenia sieci: Dane: Nazwa sieci (identyfikator) SSID = ALFA Metoda uwierzytelniania = WEP Klucz WEP = W menu wybieramy Wireless 47. W polu Network Name (SSID) wpisujemy ALFA Strona 8

9 48. Przechodzimy na sam dół okna i zapisujemy aktualną konfigurację. Klikamy Save Settings 49. UWAGA: ZAWSZE PO KAZDEJ ZMIANIE NALEŻY ZAPISAĆ AKTUALNĄ KONFIGURACJĘ 50. W menu Wireless wybieramy opcję Wireless Security 51. Wybieramy Security Mode = WEP W polu Key 1 wpisujemy klucz WEP = Przechodzimy na sam dół okna i zapisujemy aktualną konfigurację. Klikamy Save Settings 53. UWAGA: ZAWSZE PO KAZDEJ ZMIANIE NALEŻY ZAPISAĆ AKTUALNĄ KONFIGURACJĘ 54. Zamykamy okno konfiguracji Linksys WRT300N Teraz konfigurujemy komputer posiadający kartę WiFi (PC-WIFI): 55. W Desktop IP Configuration ustaw opcję: DHCP 56. Wyłącz zasilanie 57. Usuń obecną kartę sieciową i wstaw kartę bezprzewodową WMP300N Strona 9

10 58. Włącz zasilanie 59. Uruchom Desktop PC Wireless 60. Karta nie jest aktywna 61. W Desktop PC Wireless kliknij Connect 62. Pojawi się informacja o sieci ALFA: 63. Kliknij Connect Strona 10

11 64. W polu WEP Key 1 wpisz: Kliknij Connect 66. Otrzymasz następujący stan (Adapter is Active): 67. Aby odświeżyć konfigurację na PC-WIFI wykonaj polecenie ipconfig /renew Po zakończeniu ćwiczenia włącz i wyłącz komputery i sprawdź poleceniem ipconfig /all prawidłowość adresów IP 69. Na przykład na PC-WIFI: Strona 11
