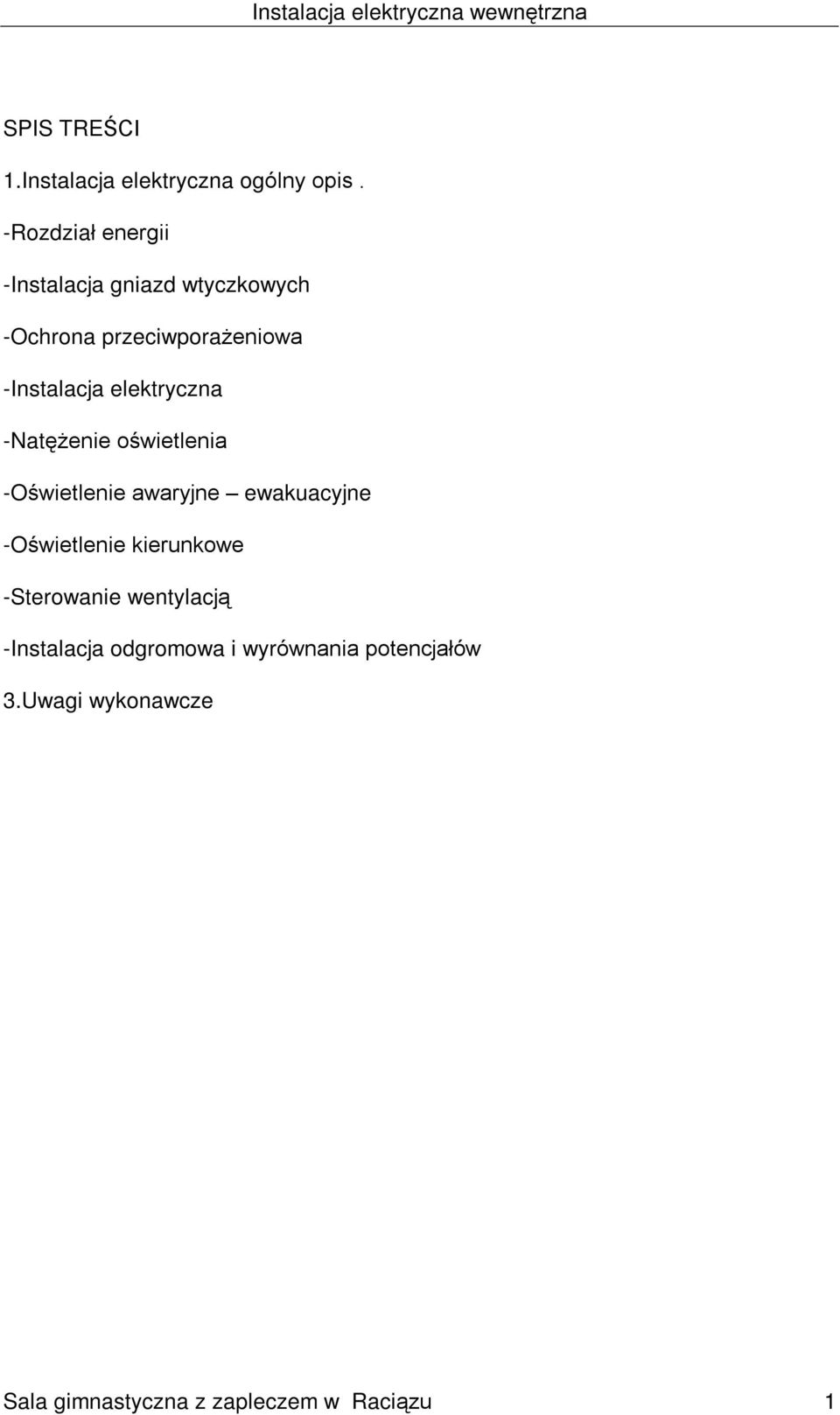

1 SPIS TREÚCI 1.Instalacja elektryczna ogólny opis. -Rozdziaù energii -Instalacja gniazd wtyczkowych -Ochrona przeciwpora eniowa -Instalacja elektryczna -Natê enie oœwietlenia -Oœwietlenie awaryjne ewakuacyjne -Oœwietlenie kierunkowe -Sterowanie wentylacj¹ -Instalacja odgromowa i wyrównania potencjaùów 3.Uwagi wykonawcze Sala gimnastyczna z zapleczem w Raci¹zu 1

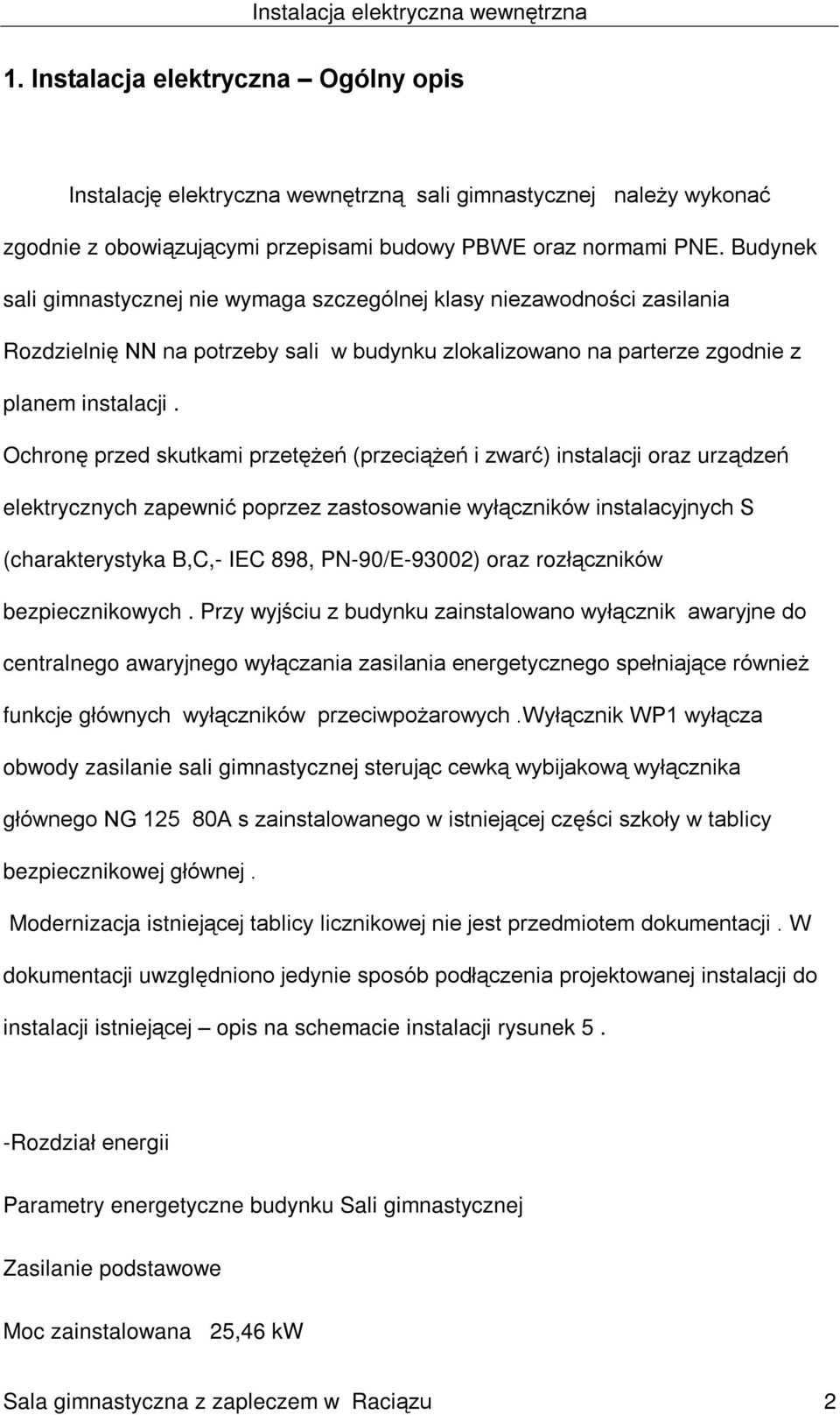

2 1. Instalacja elektryczna Ogólny opis Instalacjê elektryczna wewnêtrzn¹ sali gimnastycznej nale y wykonaã zgodnie z obowi¹zuj¹cymi przepisami budowy PBWE oraz normami PNE. Budynek sali gimnastycznej nie wymaga szczególnej klasy niezawodnoœci zasilania Rozdzielniê NN na potrzeby sali w budynku zlokalizowano na parterze zgodnie z planem instalacji. Ochronê przed skutkami przetê eñ (przeci¹ eñ i zwarã) instalacji oraz urz¹dzeñ elektrycznych zapewniã poprzez zastosowanie wyù¹czników instalacyjnych S (charakterystyka B,C,- IEC 898, PN-90/E-93002) oraz rozù¹czników bezpiecznikowych. Przy wyjœciu z budynku zainstalowano wyù¹cznik awaryjne do centralnego awaryjnego wyù¹czania zasilania energetycznego speùniaj¹ce równie funkcje gùównych wyù¹czników przeciwpo arowych.wyù¹cznik WP1 wyù¹cza obwody zasilanie sali gimnastycznej steruj¹c cewk¹ wybijakow¹ wyù¹cznika gùównego NG A s zainstalowanego w istniej¹cej czêœci szkoùy w tablicy bezpiecznikowej gùównej. Modernizacja istniej¹cej tablicy licznikowej nie jest przedmiotem dokumentacji. W dokumentacji uwzglêdniono jedynie sposób podù¹czenia projektowanej instalacji do instalacji istniej¹cej opis na schemacie instalacji rysunek 5. -Rozdziaù energii Parametry energetyczne budynku Sali gimnastycznej Zasilanie podstawowe Moc zainstalowana 25,46 kw Sala gimnastyczna z zapleczem w Raci¹zu 2

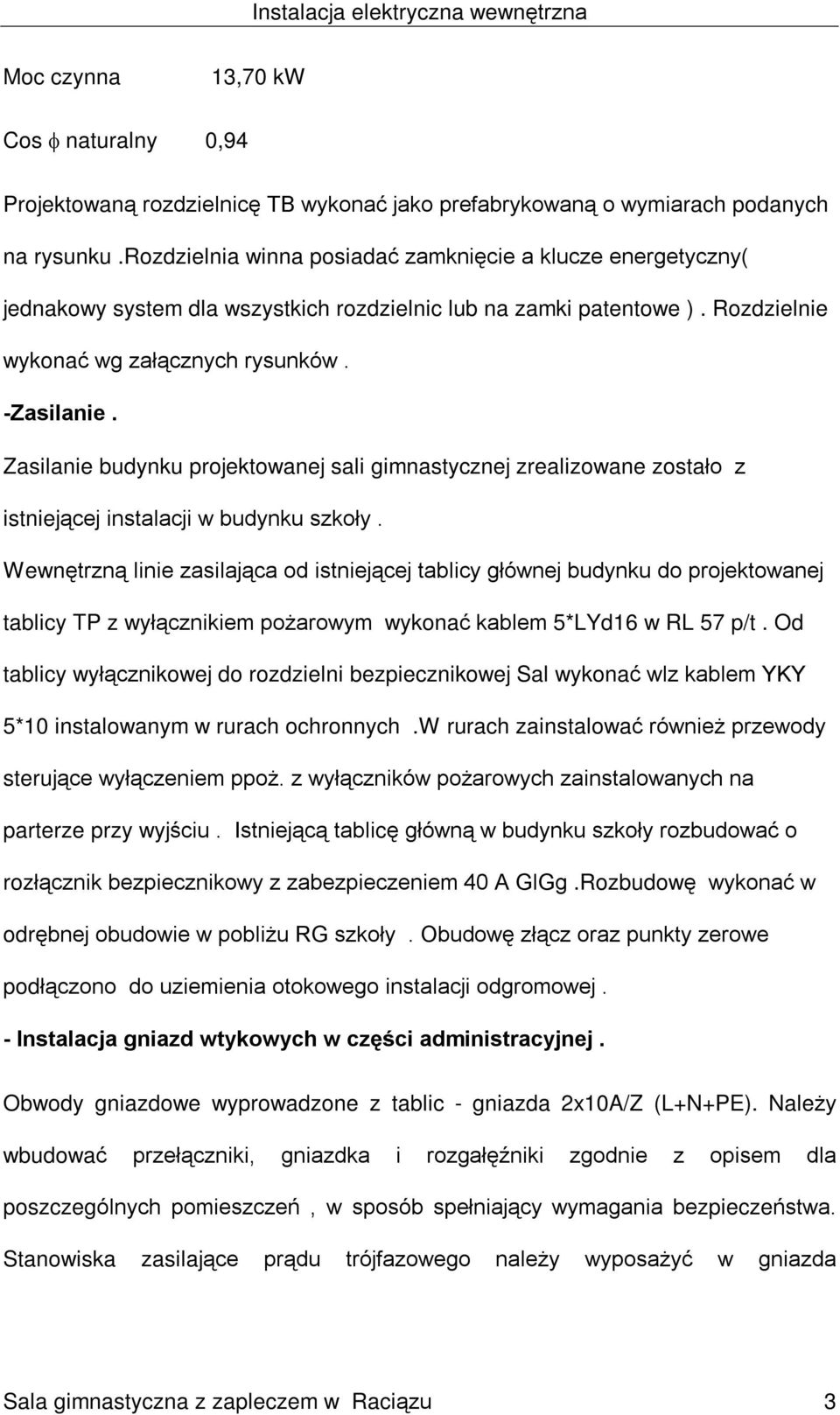

3 Moc czynna 13,70 kw Cos naturalny 0,94 Projektowan¹ rozdzielnicê TB wykonaã jako prefabrykowan¹ o wymiarach podanych na rysunku.rozdzielnia winna posiadaã zamkniêcie a klucze energetyczny( jednakowy system dla wszystkich rozdzielnic lub na zamki patentowe ). Rozdzielnie wykonaã wg zaù¹cznych rysunków. -Zasilanie. Zasilanie budynku projektowanej sali gimnastycznej zrealizowane zostaùo z istniej¹cej instalacji w budynku szkoùy. Wewnêtrzn¹ linie zasilaj¹ca od istniej¹cej tablicy gùównej budynku do projektowanej tablicy TP z wyù¹cznikiem po arowym wykonaã kablem 5*LYd16 w RL 57 p/t. Od tablicy wyù¹cznikowej do rozdzielni bezpiecznikowej Sal wykonaã wlz kablem YKY 5*10 instalowanym w rurach ochronnych.w rurach zainstalowaã równie przewody steruj¹ce wyù¹czeniem ppo. z wyù¹czników po arowych zainstalowanych na parterze przy wyjœciu. Istniej¹c¹ tablicê gùówn¹ w budynku szkoùy rozbudowaã o rozù¹cznik bezpiecznikowy z zabezpieczeniem 40 A GlGg.Rozbudowê wykonaã w odrêbnej obudowie w pobli u RG szkoùy. Obudowê zù¹cz oraz punkty zerowe podù¹czono do uziemienia otokowego instalacji odgromowej. - Instalacja gniazd wtykowych w czêœci administracyjnej. Obwody gniazdowe wyprowadzone z tablic - gniazda 2x10A/Z (L+N+PE). Nale y wbudowaã przeù¹czniki, gniazdka i rozgaùêêniki zgodnie z opisem dla poszczególnych pomieszczeñ, w sposób speùniaj¹cy wymagania bezpieczeñstwa. Stanowiska zasilaj¹ce pr¹du trójfazowego nale y wyposa yã w gniazda Sala gimnastyczna z zapleczem w Raci¹zu 3

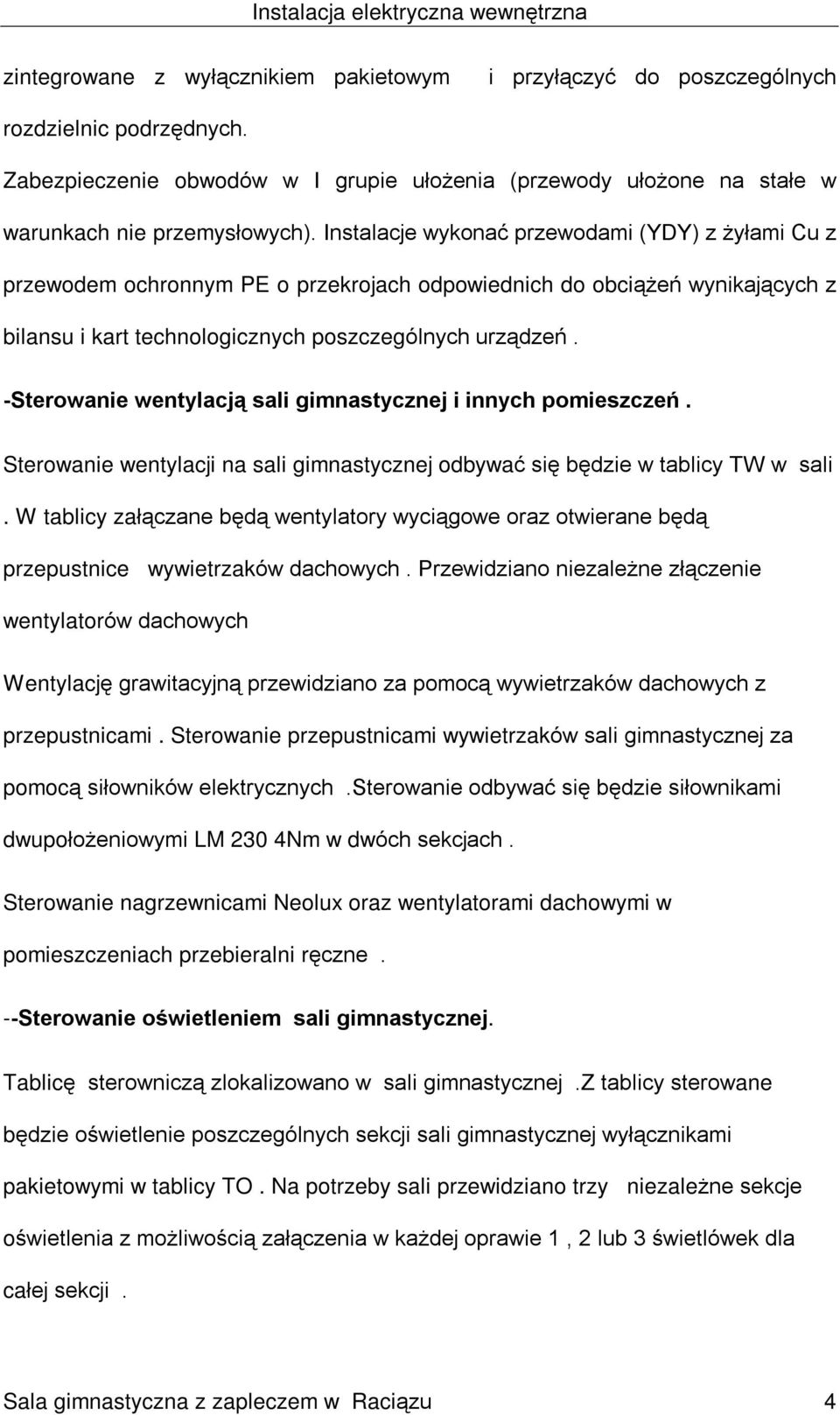

4 zintegrowane z wyù¹cznikiem pakietowym i przyù¹czyã do poszczególnych rozdzielnic podrzêdnych. Zabezpieczenie obwodów w I grupie uùo enia (przewody uùo one na staùe w warunkach nie przemysùowych). Instalacje wykonaã przewodami (YDY) z yùami Cu z przewodem ochronnym PE o przekrojach odpowiednich do obci¹ eñ wynikaj¹cych z bilansu i kart technologicznych poszczególnych urz¹dzeñ. -Sterowanie wentylacj¹ sali gimnastycznej i innych pomieszczeñ. Sterowanie wentylacji na sali gimnastycznej odbywaã siê bêdzie w tablicy TW w sali. W tablicy zaù¹czane bêd¹ wentylatory wyci¹gowe oraz otwierane bêd¹ przepustnice wywietrzaków dachowych. Przewidziano niezale ne zù¹czenie wentylatorów dachowych Wentylacjê grawitacyjn¹ przewidziano za pomoc¹ wywietrzaków dachowych z przepustnicami. Sterowanie przepustnicami wywietrzaków sali gimnastycznej za pomoc¹ siùowników elektrycznych.sterowanie odbywaã siê bêdzie siùownikami dwupoùo eniowymi LM 230 4Nm w dwóch sekcjach. Sterowanie nagrzewnicami Neolux oraz wentylatorami dachowymi w pomieszczeniach przebieralni rêczne. --Sterowanie oœwietleniem sali gimnastycznej. Tablicê sterownicz¹ zlokalizowano w sali gimnastycznej.z tablicy sterowane bêdzie oœwietlenie poszczególnych sekcji sali gimnastycznej wyù¹cznikami pakietowymi w tablicy TO. Na potrzeby sali przewidziano trzy niezale ne sekcje oœwietlenia z mo liwoœci¹ zaù¹czenia w ka dej oprawie 1, 2 lub 3 œwietlówek dla caùej sekcji. Sala gimnastyczna z zapleczem w Raci¹zu 4

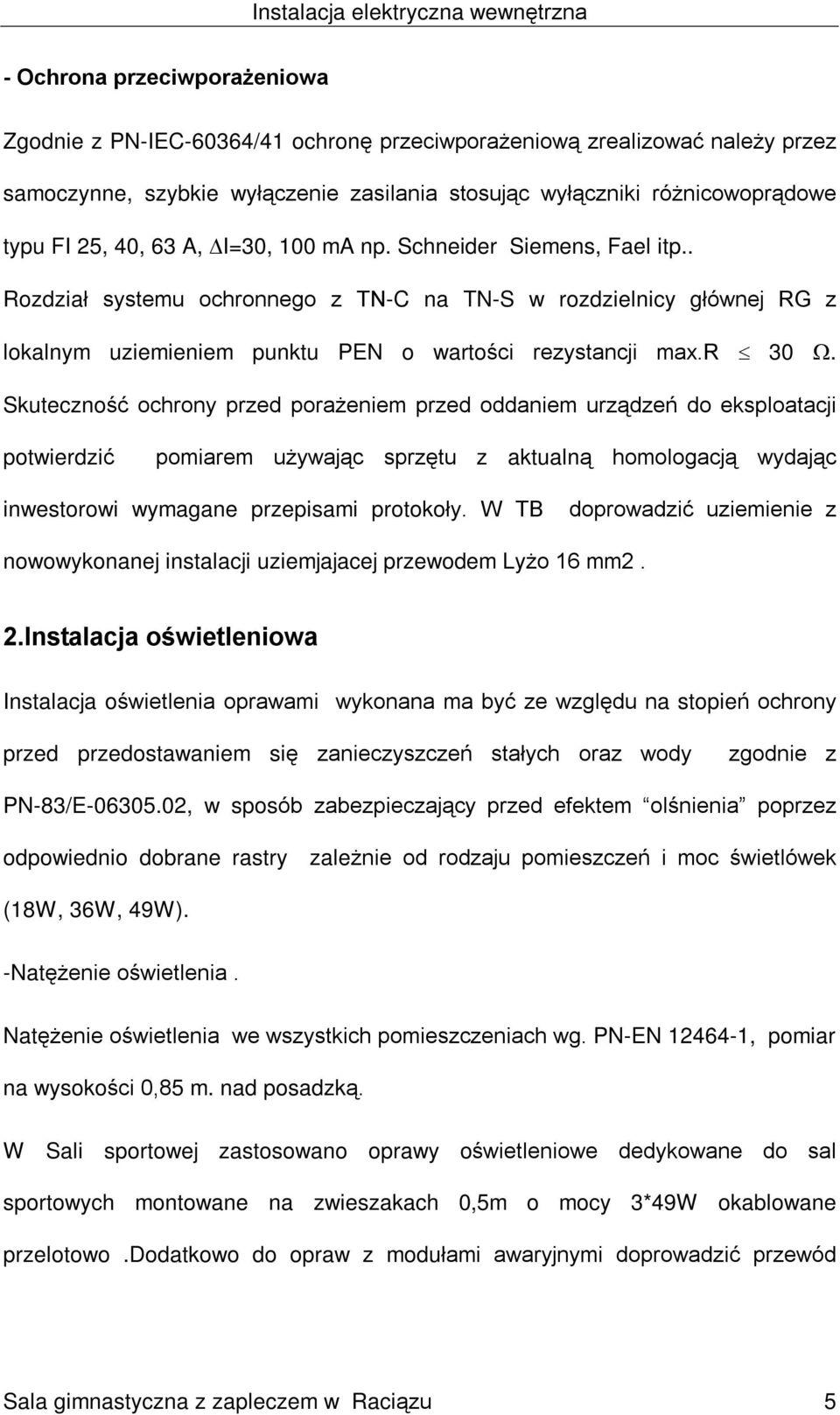

5 - Ochrona przeciwpora eniowa Zgodnie z PN-IEC-60364/41 ochronê przeciwpora eniow¹ zrealizowaã nale y przez samoczynne, szybkie wyù¹czenie zasilania stosuj¹c wyù¹czniki ró nicowopr¹dowe typu FI 25, 40, 63 A, I=30, 100 ma np. Schneider Siemens, Fael itp.. Rozdziaù systemu ochronnego z TN-C na TN-S w rozdzielnicy gùównej RG z lokalnym uziemieniem punktu PEN o wartoœci rezystancji max.r 30. Skutecznoœã ochrony przed pora eniem przed oddaniem urz¹dzeñ do eksploatacji potwierdziã pomiarem u ywaj¹c sprzêtu z aktualn¹ homologacj¹ wydaj¹c inwestorowi wymagane przepisami protokoùy. W TB doprowadziã uziemienie z nowowykonanej instalacji uziemjajacej przewodem Ly o 16 mm2. 2.Instalacja oœwietleniowa Instalacja oœwietlenia oprawami wykonana ma byã ze wzglêdu na stopieñ ochrony przed przedostawaniem siê zanieczyszczeñ staùych oraz wody zgodnie z PN-83/E , w sposób zabezpieczaj¹cy przed efektem olœnienia poprzez odpowiednio dobrane rastry zale nie od rodzaju pomieszczeñ i moc œwietlówek (18W, 36W, 49W). -Natê enie oœwietlenia. Natê enie oœwietlenia we wszystkich pomieszczeniach wg. PN-EN , pomiar na wysokoœci 0,85 m. nad posadzk¹. W Sali sportowej zastosowano oprawy oœwietleniowe dedykowane do sal sportowych montowane na zwieszakach 0,5m o mocy 3*49W okablowane przelotowo.dodatkowo do opraw z moduùami awaryjnymi doprowadziã przewód Sala gimnastyczna z zapleczem w Raci¹zu 5

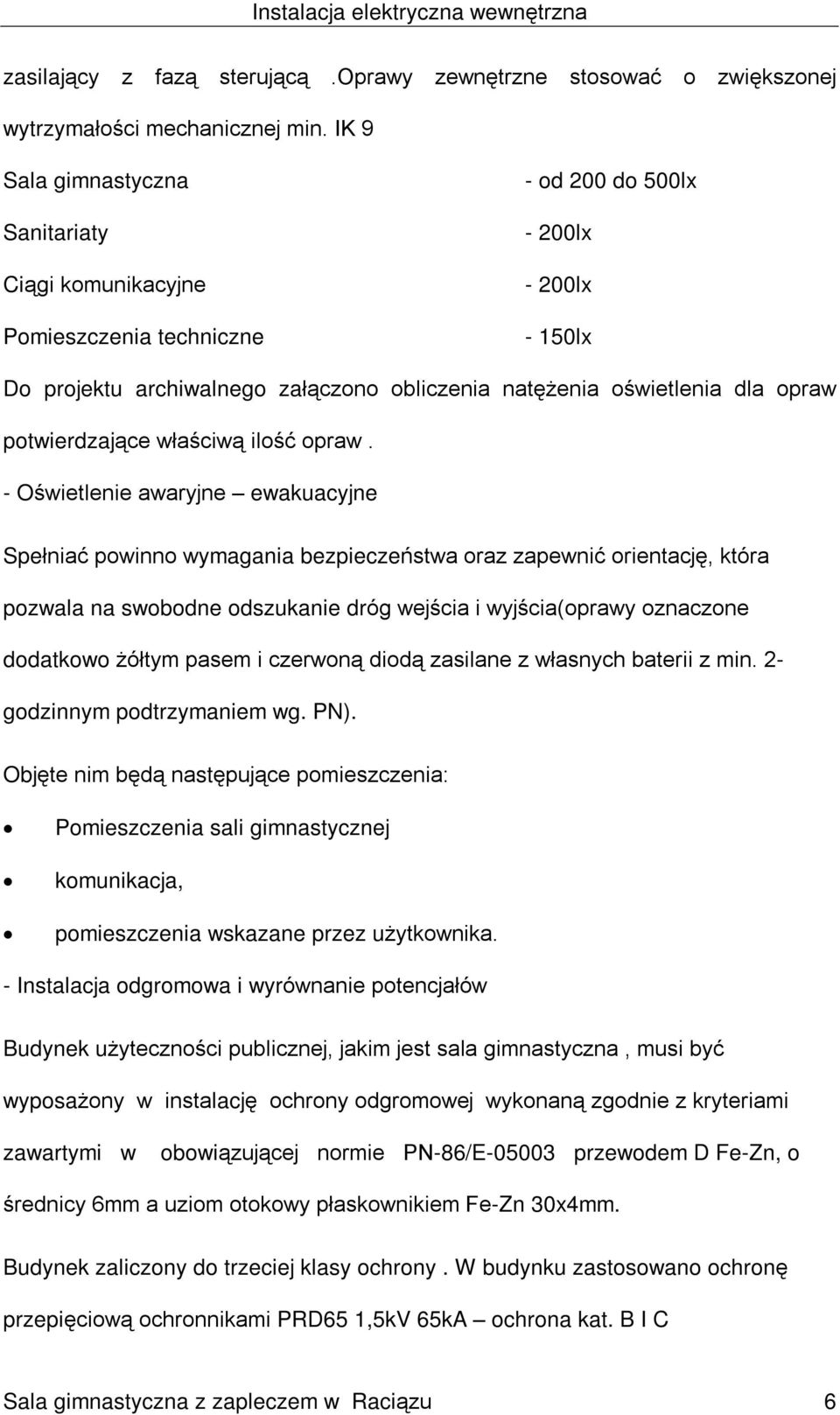

6 zasilaj¹cy z faz¹ steruj¹c¹.oprawy zewnêtrzne stosowaã o zwiêkszonej wytrzymaùoœci mechanicznej min. IK 9 Sala gimnastyczna Sanitariaty Ci¹gi komunikacyjne Pomieszczenia techniczne - od 200 do 500lx - 200lx - 200lx - 150lx Do projektu archiwalnego zaù¹czono obliczenia natê enia oœwietlenia dla opraw potwierdzaj¹ce wùaœciw¹ iloœã opraw. - Oœwietlenie awaryjne ewakuacyjne Speùniaã powinno wymagania bezpieczeñstwa oraz zapewniã orientacjê, która pozwala na swobodne odszukanie dróg wejœcia i wyjœcia(oprawy oznaczone dodatkowo óùtym pasem i czerwon¹ diod¹ zasilane z wùasnych baterii z min. 2- godzinnym podtrzymaniem wg. PN). Objête nim bêd¹ nastêpuj¹ce pomieszczenia: Pomieszczenia sali gimnastycznej komunikacja, pomieszczenia wskazane przez u ytkownika. - Instalacja odgromowa i wyrównanie potencjaùów Budynek u ytecznoœci publicznej, jakim jest sala gimnastyczna, musi byã wyposa ony w instalacjê ochrony odgromowej wykonan¹ zgodnie z kryteriami zawartymi w obowi¹zuj¹cej normie PN-86/E przewodem D Fe-Zn, o œrednicy 6mm a uziom otokowy pùaskownikiem Fe-Zn 30x4mm. Budynek zaliczony do trzeciej klasy ochrony. W budynku zastosowano ochronê przepiêciow¹ ochronnikami PRD65 1,5kV 65kA ochrona kat. B I C Sala gimnastyczna z zapleczem w Raci¹zu 6

7 Przewody odprowadzaj¹ce poù¹czyã metalicznie z uziomem otokowym ukùadanym na gùêbokoœci min. 0,6m w odlegùoœci 1m od fundamentu lub jako uziom fundamentowy. Jako zwody pionowe (przewody odprowadzaj¹ce z dachowej instalacji odgromowej) nale y wykorzystaã metalowe elementy konstrukcji lub w przypadku zastosowania drutów stalowych ocynkowanych- prowadziã pod elementami elewacji zewnêtrznej. Caùoœã prac wykonaã zgodnie z zaù¹czonymi rysunkami. Zù¹cza kontrolne instalowaã na wysokoœci 0.3 m od terenu a w przypadku gdy nie ma takiej mo liwoœci w studzienkach kontrolnych AH2 lub podobnych. Instalacjê poù¹czeñ wyrównawczych CC w obiekcie wykonaã zgodnie z norm¹ PN-92/E Z szyn¹ gùówn¹ wyrównawcz¹ CC poù¹czony ma byã: - przewód ochronny PE - przewód ochronno neutralny PEN - czêœci przewodz¹ce konstrukcji budynku - dostêpne metalowe czêœci instalacji sanitarnych, wodnych, CO i wszystkie metalowe elementy konstrukcji budynku - koryta i drabinki metalowe instalacji elektrycznej. 3.Uwagi wykonawcze -Sieã zasilaj¹ca i wlz ukùad sieci TN-C-S. -Instalacje wewnêtrzne ukùad sieci TN-S. -Rozdziaù PEN w RG. -Stosowane w instalacji wyroby winny posiadaã znak bezpieczeñstwa zgodnie z ustaw¹ z 3 kwietnia 1993 (dz.u. nr.55 poz 1080 z 1993 roku). Przed przyst¹pieniem Sala gimnastyczna z zapleczem w Raci¹zu 7

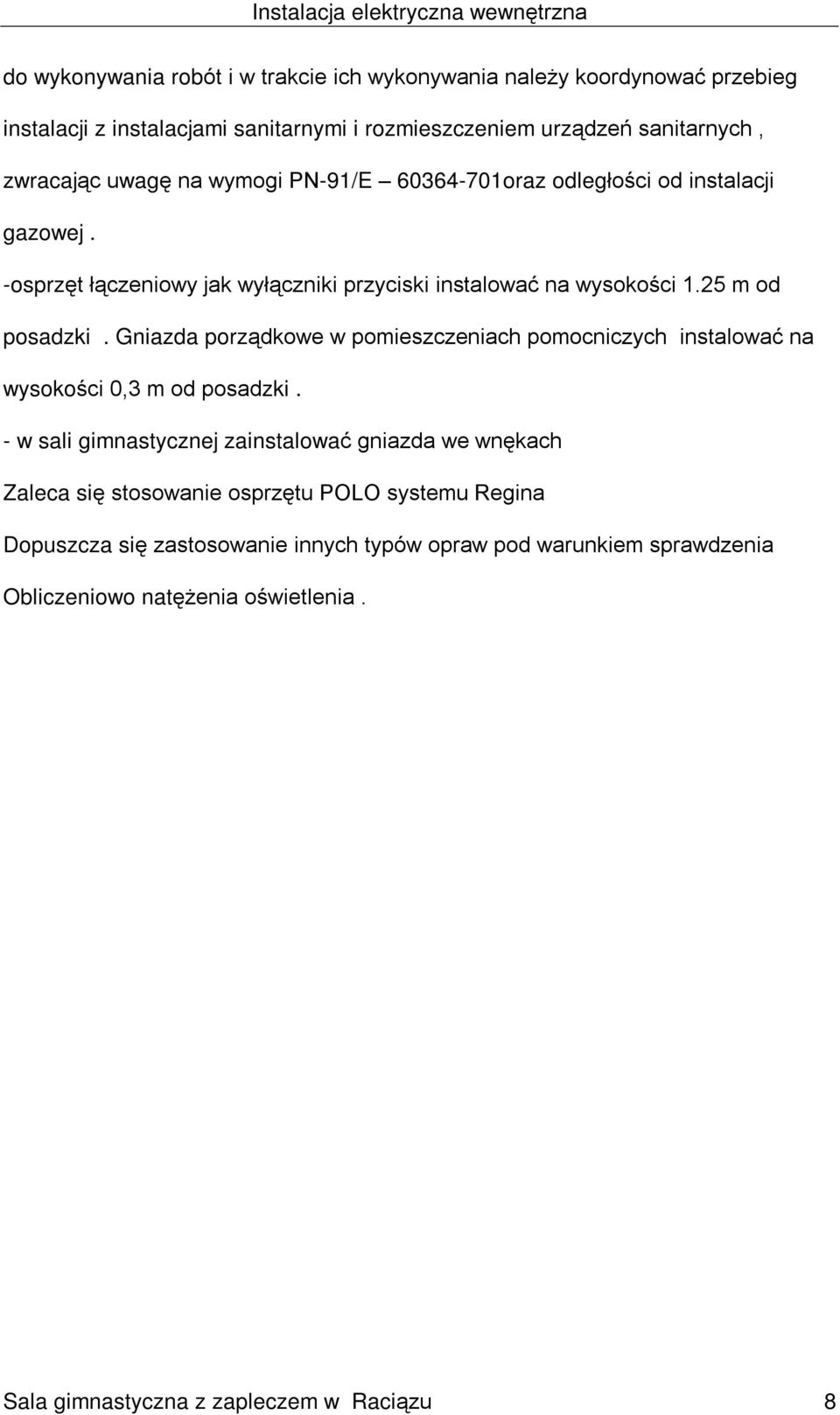

8 do wykonywania robót i w trakcie ich wykonywania nale y koordynowaã przebieg instalacji z instalacjami sanitarnymi i rozmieszczeniem urz¹dzeñ sanitarnych, zwracaj¹c uwagê na wymogi PN-91/E oraz odlegùoœci od instalacji gazowej. -osprzêt ù¹czeniowy jak wyù¹czniki przyciski instalowaã na wysokoœci 1.25 m od posadzki. Gniazda porz¹dkowe w pomieszczeniach pomocniczych instalowaã na wysokoœci 0,3 m od posadzki. - w sali gimnastycznej zainstalowaã gniazda we wnêkach Zaleca siê stosowanie osprzêtu POLO systemu Regina Dopuszcza siê zastosowanie innych typów opraw pod warunkiem sprawdzenia Obliczeniowo natê enia oœwietlenia. Sala gimnastyczna z zapleczem w Raci¹zu 8
