PROJEKT BUDOWLANY INSTALACJI ELEKTRYCZNYCH DLA BUDYNKU ŚWIETLICY WIEJSKIEJ W MIEJSCOWOŚCI BARANÓW Gm. CHOTCZA /DZ. NR EW. 2724/.

Transkrypt

1 PROJEKT BUDOWLANY INSTALACJI ELEKTRYCZNYCH DLA BUDYNKU ŚWIETLICY WIEJSKIEJ W MIEJSCOWOŚCI BARANÓW Gm. CHOTCZA /DZ. NR EW. 2724/. Inwestor: URZĄD GMINY CHOTCZA CHOTCZA OŚWIADCZENIE: Niniejszy projekt został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej /Podstawa prawna-prawo BUDOWLANE art.20 ust.4/ Opracował: inż. Piotr Gralewski upr. bud. nr RA 43/85 wrzesień 2010r.

2 ZAWARTOŚĆ OPRACOWANIA : Projekt zawiera: 1. Opis techniczny. 2. Obliczenia 3. Rysunki. Nr 1. Plan zagospodarowania Nr 2 Plan instalacji elektrycznych Nr 3 Schemat zailania oraz tablicy TG Nr 4 Plan instalacji odgromowej

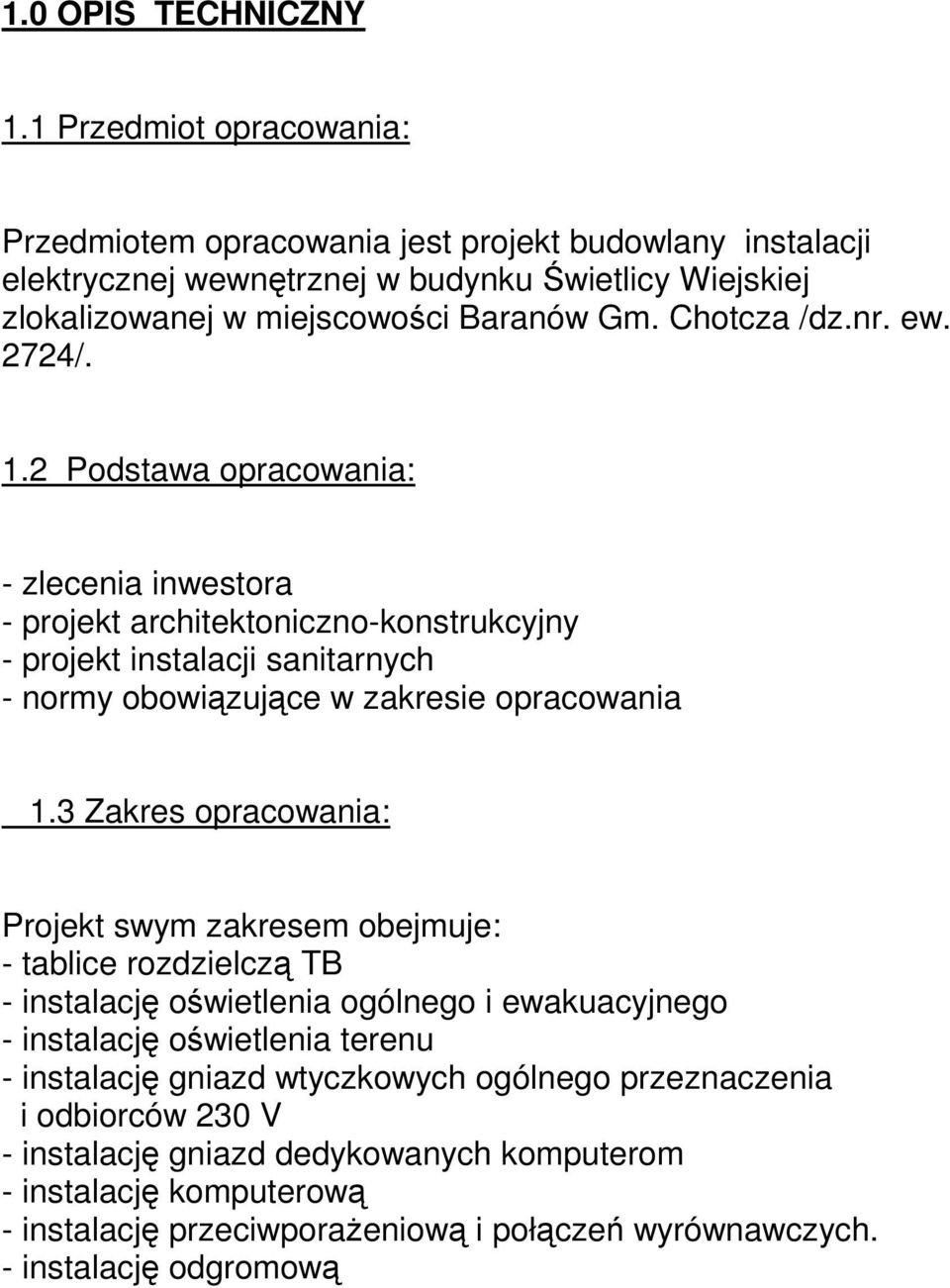

3 1.0 OPIS TECHNICZNY 1.1 Przedmiot opracowania: Przedmiotem opracowania jest projekt budowlany instalacji elektrycznej wewnętrznej w budynku Świetlicy Wiejskiej zlokalizowanej w miejscowości Baranów Gm. Chotcza /dz.nr. ew. 2724/. 1.2 Podstawa opracowania: - zlecenia inwestora - projekt architektoniczno-konstrukcyjny - projekt instalacji sanitarnych - normy obowiązujące w zakresie opracowania 1.3 Zakres opracowania: Projekt swym zakresem obejmuje: - tablice rozdzielczą TB - instalację oświetlenia ogólnego i ewakuacyjnego - instalację oświetlenia terenu - instalację gniazd wtyczkowych ogólnego przeznaczenia i odbiorców 230 V - instalację gniazd dedykowanych komputerom - instalację komputerową - instalację przeciwporażeniową i połączeń wyrównawczych. - instalację odgromową

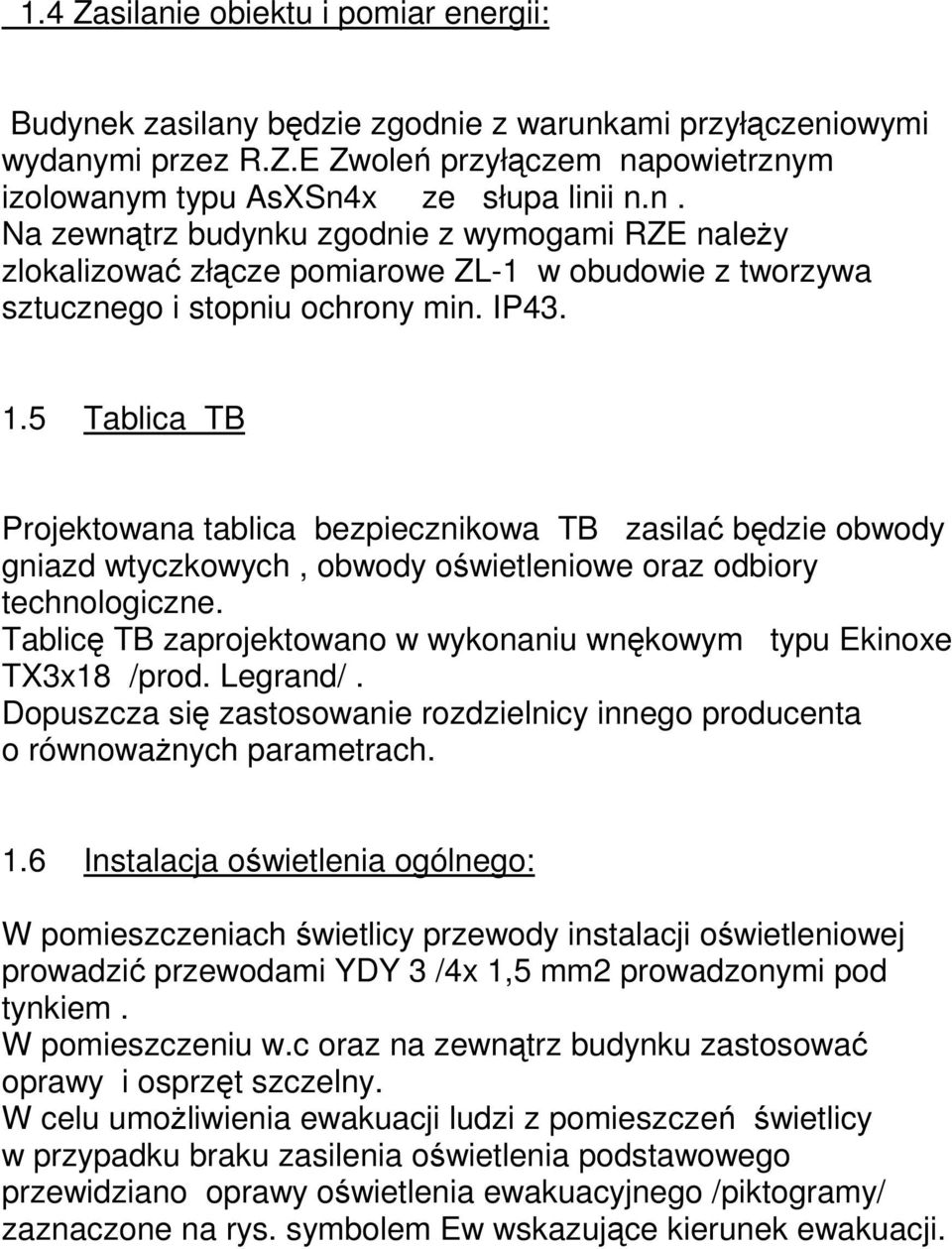

4 1.4 Zasilanie obiektu i pomiar energii: Budynek zasilany będzie zgodnie z warunkami przyłączeniowymi wydanymi przez R.Z.E Zwoleń przyłączem napowietrznym izolowanym typu AsXSn4x ze słupa linii n.n. Na zewnątrz budynku zgodnie z wymogami RZE należy zlokalizować złącze pomiarowe ZL-1 w obudowie z tworzywa sztucznego i stopniu ochrony min. IP Tablica TB Projektowana tablica bezpiecznikowa TB zasilać będzie obwody gniazd wtyczkowych, obwody oświetleniowe oraz odbiory technologiczne. Tablicę TB zaprojektowano w wykonaniu wnękowym typu Ekinoxe TX3x18 /prod. Legrand/. Dopuszcza się zastosowanie rozdzielnicy innego producenta o równoważnych parametrach. 1.6 Instalacja oświetlenia ogólnego: W pomieszczeniach świetlicy przewody instalacji oświetleniowej prowadzić przewodami YDY 3 /4x 1,5 mm2 prowadzonymi pod tynkiem. W pomieszczeniu w.c oraz na zewnątrz budynku zastosować oprawy i osprzęt szczelny. W celu umożliwienia ewakuacji ludzi z pomieszczeń świetlicy w przypadku braku zasilenia oświetlenia podstawowego przewidziano oprawy oświetlenia ewakuacyjnego /piktogramy/ zaznaczone na rys. symbolem Ew wskazujące kierunek ewakuacji.

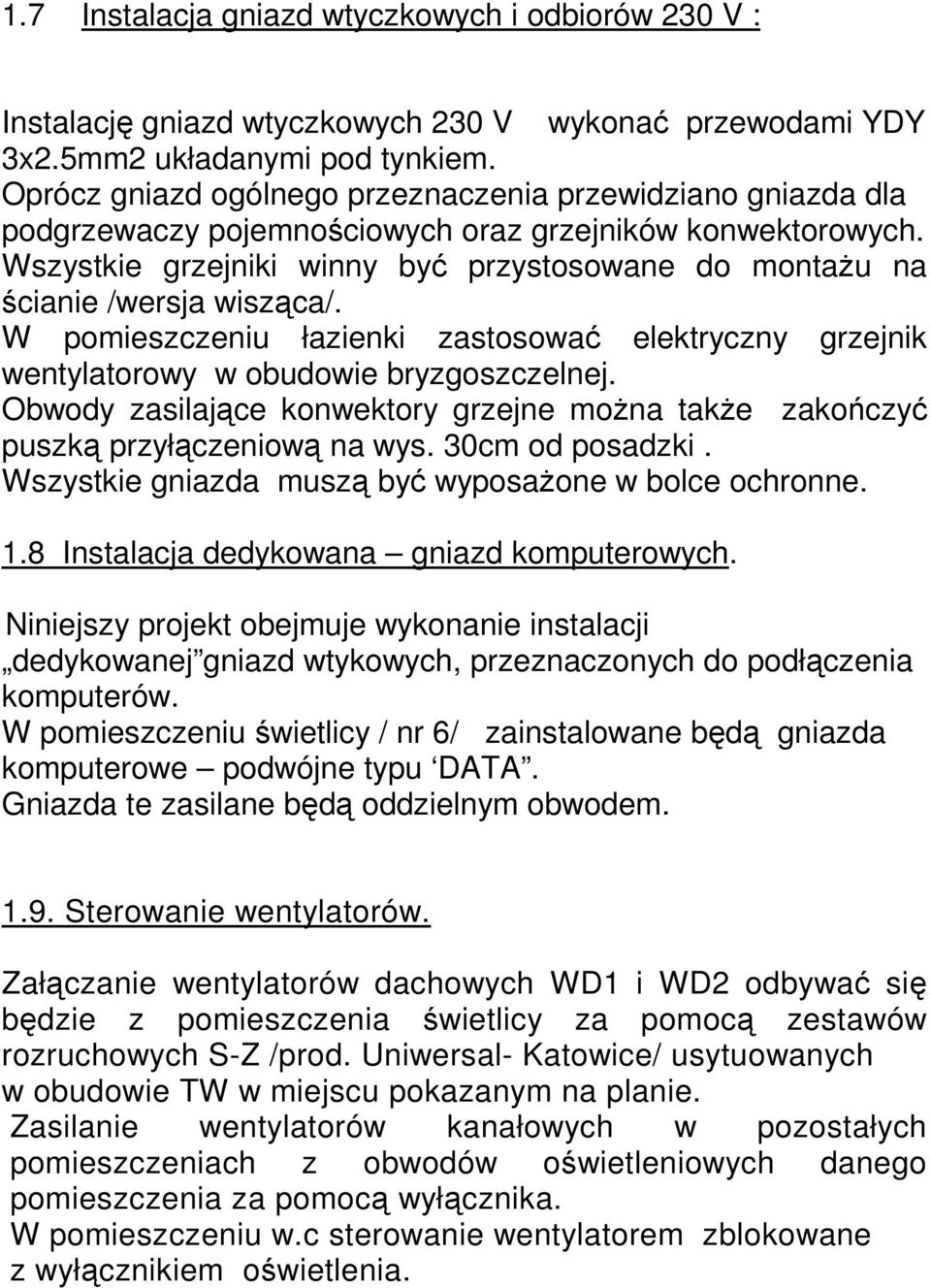

5 1.7 Instalacja gniazd wtyczkowych i odbiorów 230 V : Instalację gniazd wtyczkowych 230 V wykonać przewodami YDY 3x2.5mm2 układanymi pod tynkiem. Oprócz gniazd ogólnego przeznaczenia przewidziano gniazda dla podgrzewaczy pojemnościowych oraz grzejników konwektorowych. Wszystkie grzejniki winny być przystosowane do montażu na ścianie /wersja wisząca/. W pomieszczeniu łazienki zastosować elektryczny grzejnik wentylatorowy w obudowie bryzgoszczelnej. Obwody zasilające konwektory grzejne można także zakończyć puszką przyłączeniową na wys. 30cm od posadzki. Wszystkie gniazda muszą być wyposażone w bolce ochronne. 1.8 Instalacja dedykowana gniazd komputerowych. Niniejszy projekt obejmuje wykonanie instalacji dedykowanej gniazd wtykowych, przeznaczonych do podłączenia komputerów. W pomieszczeniu świetlicy / nr 6/ zainstalowane będą gniazda komputerowe podwójne typu DATA. Gniazda te zasilane będą oddzielnym obwodem Sterowanie wentylatorów. Załączanie wentylatorów dachowych WD1 i WD2 odbywać się będzie z pomieszczenia świetlicy za pomocą zestawów rozruchowych S-Z /prod. Uniwersal- Katowice/ usytuowanych w obudowie TW w miejscu pokazanym na planie. Zasilanie wentylatorów kanałowych w pozostałych pomieszczeniach z obwodów oświetleniowych danego pomieszczenia za pomocą wyłącznika. W pomieszczeniu w.c sterowanie wentylatorem zblokowane z wyłącznikiem oświetlenia.

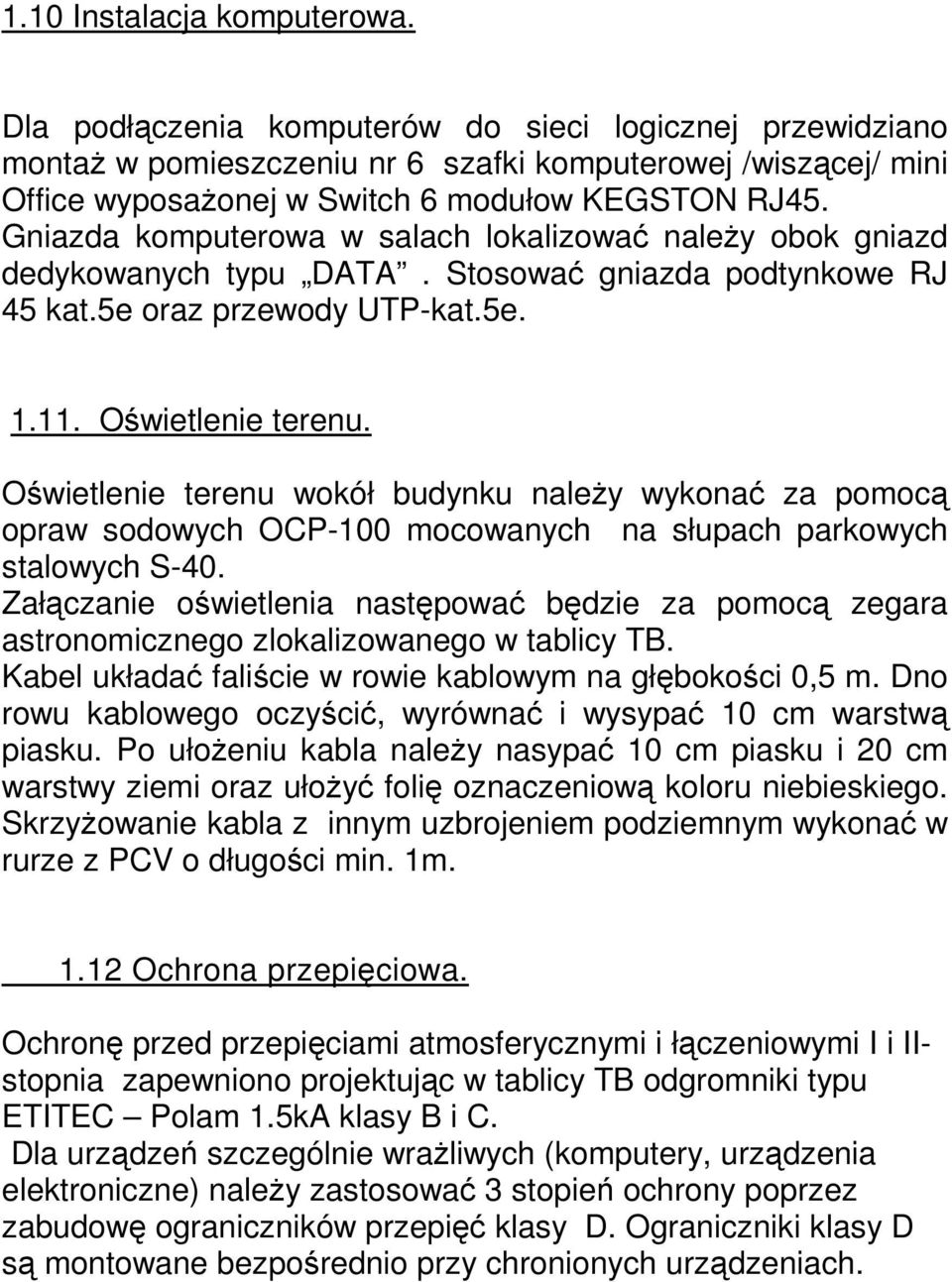

6 1.10 Instalacja komputerowa. Dla podłączenia komputerów do sieci logicznej przewidziano montaż w pomieszczeniu nr 6 szafki komputerowej /wiszącej/ mini Office wyposażonej w Switch 6 modułow KEGSTON RJ45. Gniazda komputerowa w salach lokalizować należy obok gniazd dedykowanych typu DATA. Stosować gniazda podtynkowe RJ 45 kat.5e oraz przewody UTP-kat.5e Oświetlenie terenu. Oświetlenie terenu wokół budynku należy wykonać za pomocą opraw sodowych OCP-100 mocowanych na słupach parkowych stalowych S-40. Załączanie oświetlenia następować będzie za pomocą zegara astronomicznego zlokalizowanego w tablicy TB. Kabel układać faliście w rowie kablowym na głębokości 0,5 m. Dno rowu kablowego oczyścić, wyrównać i wysypać 10 cm warstwą piasku. Po ułożeniu kabla należy nasypać 10 cm piasku i 20 cm warstwy ziemi oraz ułożyć folię oznaczeniową koloru niebieskiego. Skrzyżowanie kabla z innym uzbrojeniem podziemnym wykonać w rurze z PCV o długości min. 1m Ochrona przepięciowa. Ochronę przed przepięciami atmosferycznymi i łączeniowymi I i IIstopnia zapewniono projektując w tablicy TB odgromniki typu ETITEC Polam 1.5kA klasy B i C. Dla urządzeń szczególnie wrażliwych (komputery, urządzenia elektroniczne) należy zastosować 3 stopień ochrony poprzez zabudowę ograniczników przepięć klasy D. Ograniczniki klasy D są montowane bezpośrednio przy chronionych urządzeniach.

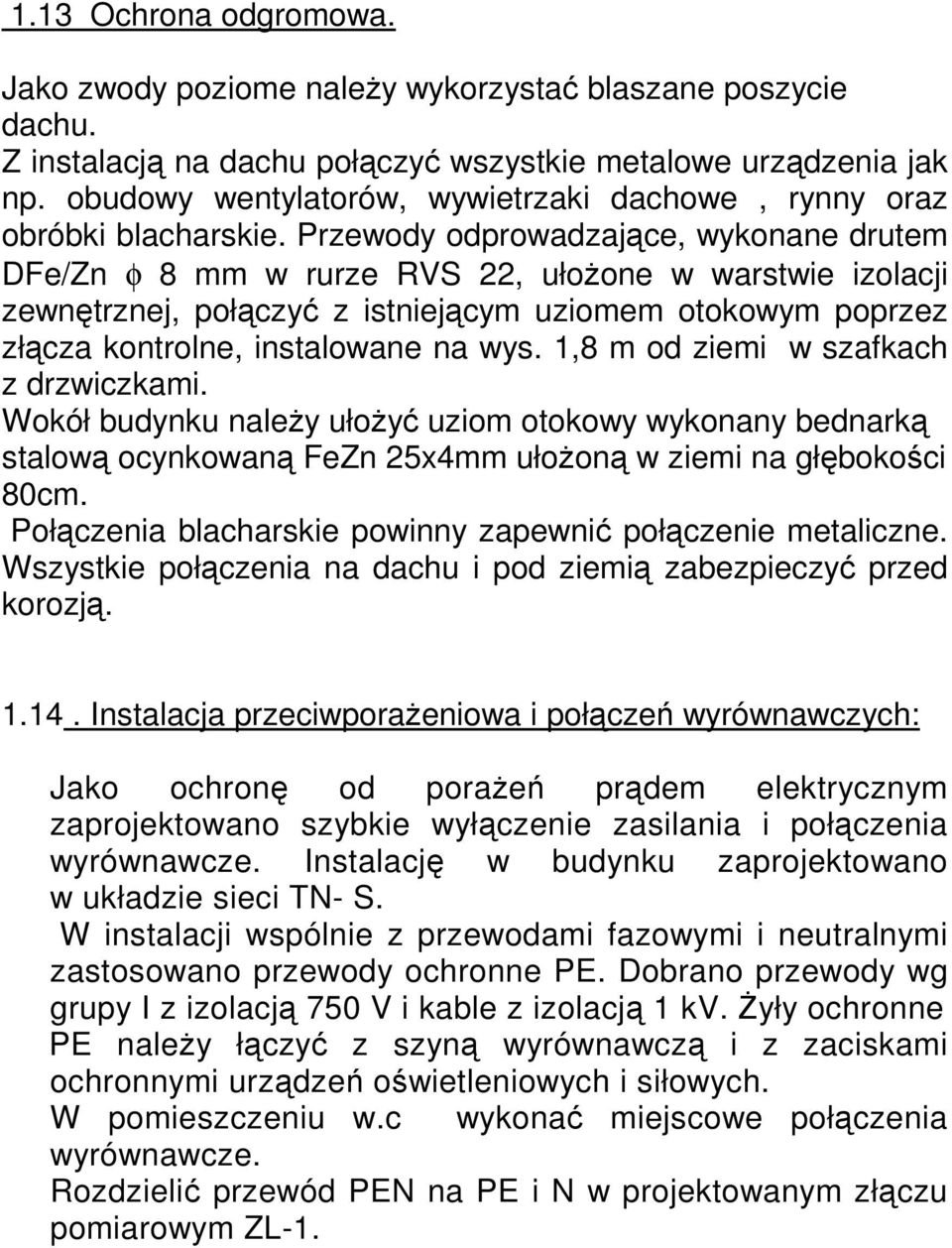

7 1.13 Ochrona odgromowa. Jako zwody poziome należy wykorzystać blaszane poszycie dachu. Z instalacją na dachu połączyć wszystkie metalowe urządzenia jak np. obudowy wentylatorów, wywietrzaki dachowe, rynny oraz obróbki blacharskie. Przewody odprowadzające, wykonane drutem DFe/Zn φ 8 mm w rurze RVS 22, ułożone w warstwie izolacji zewnętrznej, połączyć z istniejącym uziomem otokowym poprzez złącza kontrolne, instalowane na wys. 1,8 m od ziemi w szafkach z drzwiczkami. Wokół budynku należy ułożyć uziom otokowy wykonany bednarką stalową ocynkowaną FeZn 25x4mm ułożoną w ziemi na głębokości 80cm. Połączenia blacharskie powinny zapewnić połączenie metaliczne. Wszystkie połączenia na dachu i pod ziemią zabezpieczyć przed korozją Instalacja przeciwporażeniowa i połączeń wyrównawczych: Jako ochronę od porażeń prądem elektrycznym zaprojektowano szybkie wyłączenie zasilania i połączenia wyrównawcze. Instalację w budynku zaprojektowano w układzie sieci TN- S. W instalacji wspólnie z przewodami fazowymi i neutralnymi zastosowano przewody ochronne PE. Dobrano przewody wg grupy I z izolacją 750 V i kable z izolacją 1 kv. Żyły ochronne PE należy łączyć z szyną wyrównawczą i z zaciskami ochronnymi urządzeń oświetleniowych i siłowych. W pomieszczeniu w.c wykonać miejscowe połączenia wyrównawcze. Rozdzielić przewód PEN na PE i N w projektowanym złączu pomiarowym ZL-1.

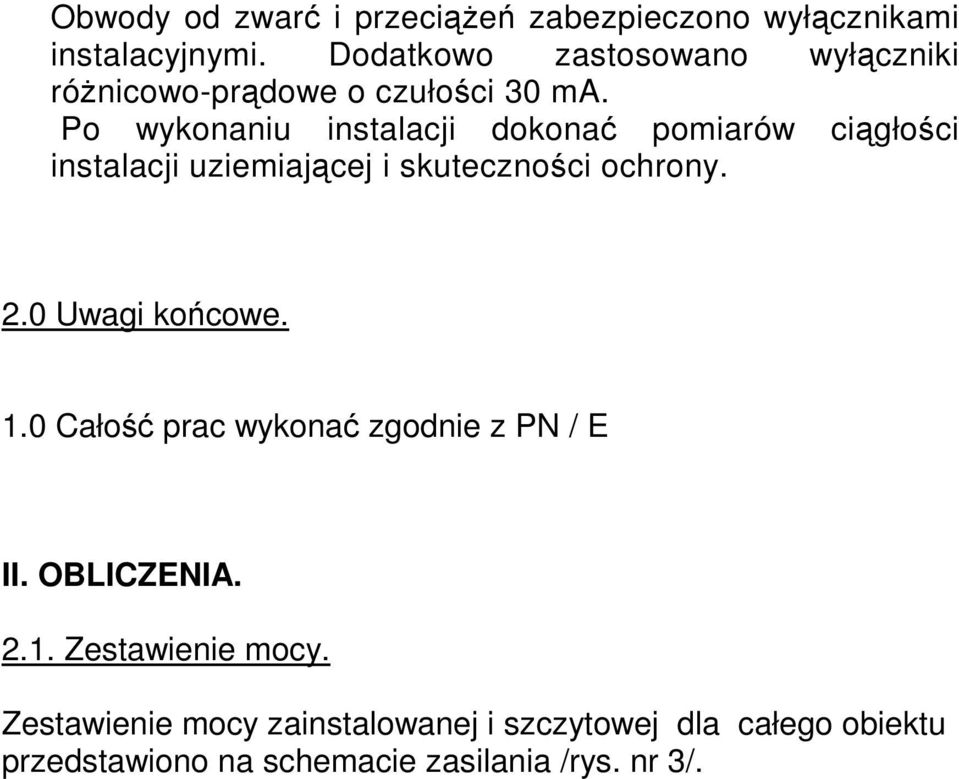

8 Obwody od zwarć i przeciążeń zabezpieczono wyłącznikami instalacyjnymi. Dodatkowo zastosowano wyłączniki różnicowo-prądowe o czułości 30 ma. Po wykonaniu instalacji dokonać pomiarów ciągłości instalacji uziemiającej i skuteczności ochrony. 2.0 Uwagi końcowe. 1.0 Całość prac wykonać zgodnie z PN / E II. OBLICZENIA Zestawienie mocy. Zestawienie mocy zainstalowanej i szczytowej dla całego obiektu przedstawiono na schemacie zasilania /rys. nr 3/.
