egz. Załącznik do wniosku zgłoszenia robót budowlanych nie wymagających pozwolenia na budowę PROJEKT BUDOWLANY

Transkrypt

1 egz. BIURO USŁUG DROGOWYCH NADZORY - PROJEKTY - KONSULTACJE PAWEŁ STEFAŃCZYK ul. C.K. NORWIDA, KROSNO ODRZAŃSKIE tel , fax: , biurops@interia.pl Załącznik do wniosku zgłoszenia robót budowlanych nie wymagających pozwolenia na budowę PROJEKT BUDOWLANY OBIEKT ADRES Budowa chodnika w pasie drogowym drogi powiatowej Nr 1050F w m. Jeleniów, gm. Zielona Góra Gmina Zielona Góra Obręb Jeleniów, działka Nr: 15/1 BRANśA INWESTOR PODSTAWA Drogowa Powiatowy Zielonogórski Zarząd Dróg z siedzibą w Sulechowie, ul. Niepodległości 15, Sulechów, Umowa nr /008 z dnia 1 czerwca 008r 1. Opis Techniczny str. 6-9 ZAWARTOŚĆ. Część Rysunkowa str Uzgodnienia branŝowe str. 16- Autorzy Projektu Imię i nazwisko Uprawnienia Podpis 1. Projektant branŝy drogowej Paweł Stefańczyk 67/ 04/ ZG w specjalności drogowej do proj.bez ograniczeń r Krosno Odrzańskie, październik 008r

2 Budowa chodnika w pasie drogowym drogi powiatowej Nr 1050F w m. Jeleniów gm. Zielona Góra STRONA - - SPIS TREŚCI A) Oświadczenie Projektanta str. 3 B) Uprawnienia, Izba InŜynierów str Opis techniczny str Część rysunkowa: Rys. Nr 1. Plan Orientacyjny Rys. Nr. Projekt Zagospodarowania Terenu Rys. Nr 3. Plan Tyczenia Rys. Nr 4. Przekroje Normalne. Szczegóły. Rys. Nr 5. Ściek pochodnikowy KPED 1.30 str.11 str.1 str.13 str.14 str Uzgodnienia branŝowe str Telekomunikacja Polska S.A. Obszar Telekomunikacji w Zielonej Górze, Pion Sieci Nr SSTWRREEU /08 z dnia r Telefonia Lokalna DIALOG S.A., Zielona Góra, ul.dekoracyjna 8 Pismo Nr WOZZNCK/ /08 z dnia r Komunalny Zakład Gospodarczy Gminy Zielona Góra z.s. w Zawadzie w planie - bez uwag DT-K-703/19/08 z dnia r Powiatowy Zielonogórski Zarząd Dróg z/s w Sulechowie, Pismo Nr PZZD-JJ/187/5448/09/08 z dnia r 5 Gmina Zielona Góra, pismo Nr RIT- 7040/1084/08 z dnia r 1 6 Grupa Energetyczna ENEA, Uzgodnienie ZM/ZM/1144/008 z dnia Biuro Usług Drogowych Projekt Budowlany branŝa drogowa

3 Budowa chodnika w pasie drogowym drogi powiatowej Nr 1050F w m. Jeleniów gm. Zielona Góra STRONA A) Oświadczenie Projektanta. Biuro Usług Drogowych Nadzory, Projekty, Konsultacje - Paweł Stefańczyk ul.c.k.norwida, Krosno Odrzańskie oświadcza, Ŝe wykonana praca projektowa zawarta w drogowym Projekcie Budowlanym: Budowa chodnika w pasie drogowym drogi powiatowej Nr 1050F w m. Jeleniów, gm. Zielona Góra w ramach zawartej Umowy nr /008 z dnia 1 czerwca 008r jest wykonana zgodnie z umową, obowiązującymi przepisami technicznobudowlanymi, oraz normami i jest kompletna z punktu widzenia celu któremu ma słuŝyć. Projektant branŝy drogowej Krosno Odrzańskie r Biuro Usług Drogowych Projekt Budowlany branŝa drogowa

4 Budowa chodnika w pasie drogowym drogi powiatowej Nr 1050F w m. Jeleniów gm. Zielona Góra STRONA B) Uprawnienia. Izba InŜynierów Bud. Biuro Usług Drogowych Projekt Budowlany branŝa drogowa

5 Budowa chodnika w pasie drogowym drogi powiatowej Nr 1050F w m. Jeleniów gm. Zielona Góra STRONA Biuro Usług Drogowych Projekt Budowlany branŝa drogowa

6 Budowa chodnika w pasie drogowym drogi powiatowej Nr 1050F w m. Jeleniów gm. Zielona Góra STRONA OPIS TECHNICZNY Nazwa Inwestycji: Budowa chodnika w pasie drogowym drogi powiatowej Nr 1050F w m. Jeleniów, gm. Zielona Góra Inwestor: Powiatowy Zielonogórski Zarząd Dróg z siedzibą w Sulechowie, ul. Niepodległości 15, Sulechów, Adres: Gmina Zielona Góra, Obręb Jeleniów, dz. nr 15/1 1. MATERIAŁY WYJŚCIOWE. Podkłady syt. wys. terenu w skali 1:500 wykonane przez Geodetę Uprawnionego Mariana Szymańskiego Inwentaryzacja i pomiary uzupełniające wykonane przez Biuro Usług Drogowych, Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. nr 43/99, poz. 430); Szczegółowe warunki techniczne dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach, załącznik nr 1-4 do rozporządzenia Ministra Infrastruktury z dnia 3 lipca 003r. (Dz.U. Nr 0, poz. 181 z dnia 3 grudnia 003r.) Katalog szczegółów drogowych ulic, placów i parków Miejskich. Centrum Techniki Budownictwa Komunalnego, Warszawa 1987.; Uzgodnienia branŝowe.. CEL I ZAKRES OPRACOWANIA. Celem budowy chodnika jest przede wszystkim poprawa bezpieczeństwa pieszych, poruszających się aktualnie poboczem drogi powiatowej nr 1050F. Zadanie obejmuje projekt chodnika wraz ze zjazdami do przyległych posesji oraz odwodnieniem powierzchniowym. Rozwiązanie to w znacznym stopniu przyczyni się do zwiększenia bezpieczeństwa ruchu pieszych w m. Jeleniów. W zakres projektu wchodzi opracowanie branŝy drogowej. 3. STAN ISTNIEJĄCY. Obecnie w m. Jeleniów nie ma chodnika. Piesi poruszają się poboczem drogi. Brak chodnika stwarza zagroŝenie dla ruchu pieszych i utrudnia komunikację mieszkańców okolicznych posesji. Projektowana inwestycja zlokalizowana jest przy drodze powiatowej Nr 1050F w miejscowości Jeleniów gm. Zielona Góra. Biuro Usług Drogowych Projekt Budowlany branŝa drogowa

7 Budowa chodnika w pasie drogowym drogi powiatowej Nr 1050F w m. Jeleniów gm. Zielona Góra STRONA STAN PROJEKTOWANY CHODNIK W PLANIE. Projektowany chodnik zlokalizowany jest na terenie zabudowanym m. Jeleniów. Rozpoczyna się przy skrzyŝowaniu z drogą powiatową łączącą m. Jeleniów i Ochlę i biegnie po prawej stronie istniejącej jezdni. Chodnik zaprojektowano o długości 1100,0m i szerokości 1,51m. Dokładną lokalizacje chodnik naleŝy wyznaczyć na podstawie współrzędnych geodezyjnych, zgodnie z planem tyczenia. Do obsługi posesji zaprojektowano indywidualne typowe zjazdy przez chodnik wg KPED Chodnik zaprojektowano tak by w pasie drogowym moŝna było w przyszłości pomieścić drogę poszerzoną do szerokości 6,0m 4. CHODNIK W PRZEKROJU POPRZECZNYM. Pochylenie poprzeczne chodnika zaprojektowano o wartości % skierowane w kierunku jezdni. Chodnik ograniczony jest od strony jezdni krawęŝnikiem betonowym 15x30 cm ułoŝonym na ławie betonowej, natomiast od strony posesji obrzeŝem 6x0 cm ułoŝonym na podsypce cementowo-piaskowej 1: PRZEKROJU PODŁUśNYM. Pochylenie podłuŝne chodnika nawiązuje do niwelety istniejącej jezdni. Chodnik naleŝy wynieść od 10 do 14 cm w górę ponad istniejącą jezdnię w zaleŝności od warunków terenowych. W obrębie zjazdów chodnik naleŝy obniŝyć do poziomy krawęŝnika najazdowego, wystającego nie więcej niŝ 5cm ponad teren. 4.4 ODWODNIENIE Odwodnienie chodnika będzie realizowane jako powierzchniowe za pomocą spadku poprzecznego % i spadków podłuŝnych. Woda będzie odbierana przez przyległy teren. Projektuje się ścieki pochodnikowe wg KPED (rysunek nr 5) w celu sprawnego odprowadzenia wód opadowych z jezdni. Lokalizację ścieków podano na planie sytuacyjnym. Dopuszcza się niewielkie korekty lokalizacji ścieków podczas realizacji zadania z uwagi na warunki terenowe i moŝliwe zmiany w zagospodarowaniu przyległego terenu (nowe zjazdy, bramy, furtki). 4.5 KONSTRUKCJA NAWIERZCHNI. Projektuje się następujący układ konstrukcji nawierzchni: Nawierzchnia dla chodnika: - 6cm warstwa ścieralna z betonowej kostki, - 5cm podsypka cementowo - piaskowa 1:4, - 5-0cm podsypka piaskowa z piasku średnioziarnistego, śred.15cm Biuro Usług Drogowych Projekt Budowlany branŝa drogowa

8 Budowa chodnika w pasie drogowym drogi powiatowej Nr 1050F w m. Jeleniów gm. Zielona Góra STRONA Nawierzchnia na zjazdach: - 8cm warstwa ścieralna z betonowej kostki koloru czerwonego, - 5cm podsypka cementowo - piaskowa 1:4, - 15cm - podbudowa zasadnicza z kruszywa łamanego stabilizowanego mechanicznie o uziarnieniu 0/31,5 mm. Nawierzchnia przejść dla pieszych przez drogi gminne w obrębie skrzyŝowań: - 8cm warstwa ścieralna z betonowej kostki koloru czerwonego, - 5cm podsypka cementowo - piaskowa 1:4, - 0cm - podbudowa zasadnicza z kruszywa łamanego stabilizowanego mechanicznie o uziarnieniu 0/31,5 mm. 5. WYWŁASZCZENIA I URZĄDZENIA OBCE. UZGODNIENIA. Działka nr 15/1, na której ma być realizowana inwestycja stanowi własność Powiatu Zielonogórskiego, jako droga powiatowa w administracji PZZD w Sulechowie. Na podstawie podkładu geodezyjnego oraz uzgodnień branŝowych stwierdza się, Ŝe inwestycja nie powoduje konieczności przebudowy istniejącego uzbrojeniem terenu. Dokonane uzgodnienia z podmiotami posiadającymi infrastrukturę i sieci w przedmiotowym pasie drogi powiatowej, wskazują na konieczność wykonania: - TP SA: w przypadku stwierdzenia braku osłon pod projektowanymi do utwardzenia istniejącymi zjazdami dokonać osłony kabli pod zjazdami do posesji, za pomocą dwudzielnych rur osłonowych typu AROT A58PS lub A75PS - zaleŝnie od średnicy wiązki. Urządzenia TP SA (pokrywy) wyregulować do poziomu Wykonywanych nawierzchni - Gmina Zielona Góra: zaprojektowano w ciągu chodników łuki ograniczające chodnik przed skrzyŝowaniami oraz nawierzchnię przejść dla pieszych przez drogę w obrębie skrzyŝowań. Roboty w pobliŝu infrastruktury oraz urządzeń obcych prowadzić zgodnie z podanymi w uzgodnieniach warunkami, szczególnie w zakresie zgłoszenia terminu rozpoczęcia, ewentualnego nadzoru lub odbioru robót zanikających. 6. ZESTAWIENIE POWIERZCHNI. - powierzchnia chodnika z bet. kostki 137m, - powierzchnia zjazdów z betonowej kostki 48m. - powierzchnia przejść - skrzyŝowań z drogami 60m. 7. CHARAKTERYSTYKA EKOLOGICZNA OBIEKTU. Budowa chodnika nie wpłynie niekorzystnie na środowisko. Powstanie inwestycji nie zmieni znacząco warunków odwodnienia oraz nie spowoduje wzrostu ruchu pojazdów samochodowych. Podczas realizacji inwestycji nie przewiduje się wycinki drzew. Biuro Usług Drogowych Projekt Budowlany branŝa drogowa

9 Budowa chodnika w pasie drogowym drogi powiatowej Nr 1050F w m. Jeleniów gm. Zielona Góra STRONA PLAN BEZPIECZEŃSTWA I OCHRONY ZDROWIA Zgodnie z obowiązującym Prawem Budowlanym oraz Rozporządzeniem Ministra Infrastruktury z dnia 3 czerwca 003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia, kierownik budowy jest obowiązany sporządzić lub zapewnić sporządzenie plan BIOZ w oparciu o niniejszą informację. W planie, naleŝy uwzględnić specyfikę następujących rodzajów robót budowlanych związanych z budową drogi i kanalizacji deszczowej: 1) prowadzonych w pobliŝu linii wysokiego napięcia lub czynnych linii komunikacyjnych, ) prowadzonych robót pod lub w pobliŝu przewodów linii elektroenergetycznych w odległości liczonej poziomo od skrajnych przewodów mniejszej niŝ 3,0 m dla linii o napięciu znamionowym nieprzekraczającym 1 kv, 3) prowadzonych przy uŝyciu cięŝkiego sprzętu mechanicznego, 4) prowadzonych przy montaŝu i demontaŝu cięŝkich elementów prefabrykowanych, 5) przy konieczności zabezpieczenia istniejących instalacji podziemnych. Inwestycja nie jest związana z robotami szczególnie niebezpiecznymi, niemniej w planie BIOZ naleŝy uwzględnić specyfikę prowadzenia robót ziemnych i montaŝowych (zagroŝenie przysypaniem lub wpadnięciem do wykopu) w pobliŝu innych instalacji i przy czynnym ruchu komunikacyjnym. opracował: Biuro Usług Drogowych Projekt Budowlany branŝa drogowa

10 Budowa chodnika w pasie drogowym drogi powiatowej Nr 1050F w m. Jeleniów gm. Zielona Góra STRONA CZĘŚĆ RYSUNKOWA Rys. Nr 1. Plan Orientacyjny Rys. Nr. Projekt Zagospodarowania Terenu Rys. Nr 3. Plan Tyczenia Rys. Nr 4. Przekroje Normalne. Szczegóły. Rys. Nr 5. Ściek pochodnikowy KPED 1.30 str.11 str.1 str.13 str.14 str.15 Biuro Usług Drogowych Projekt Budowlany branŝa drogowa

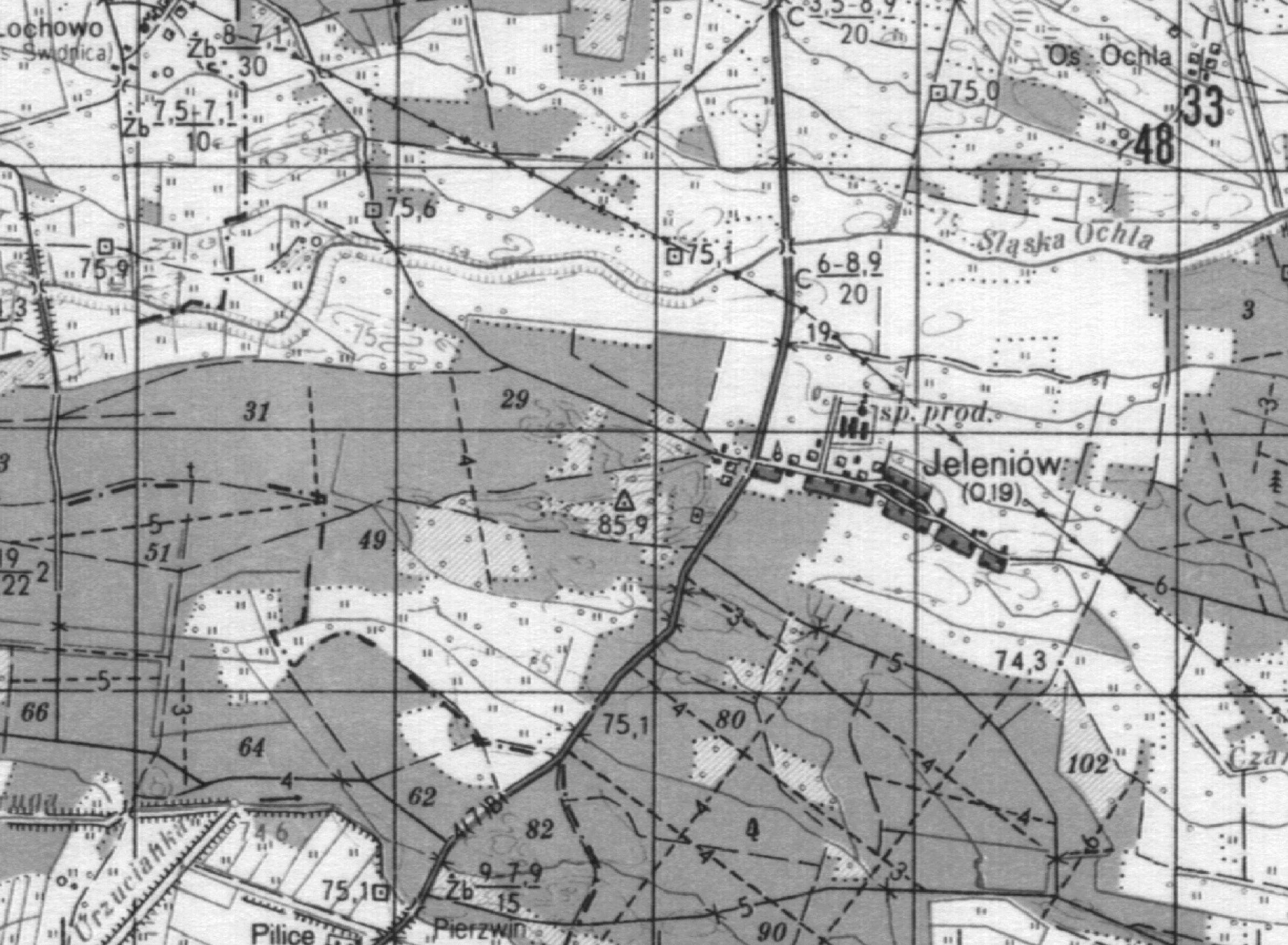

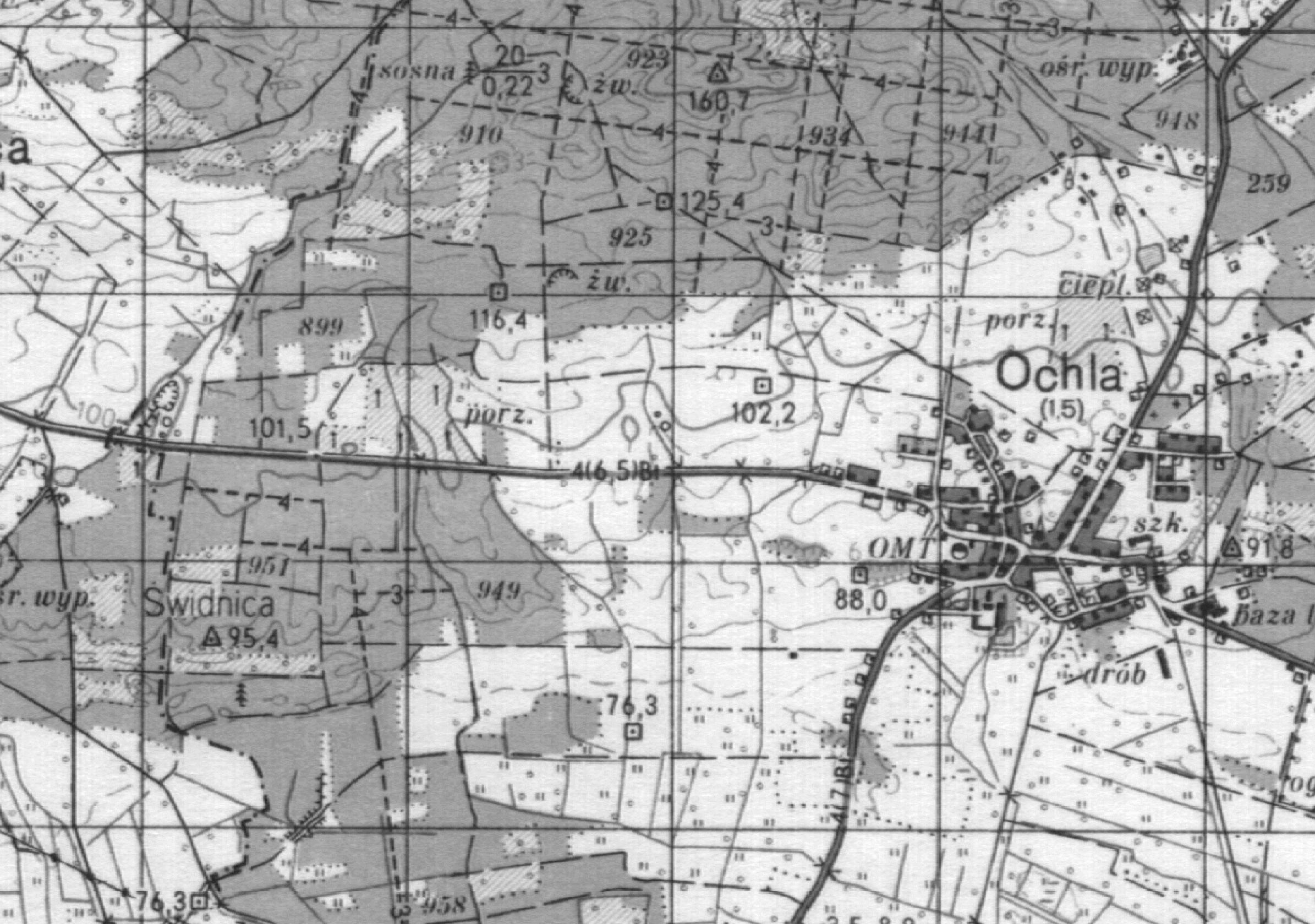

11 Biuro Us ug Drogowych, ul.c.k. Norwida, Krosno Odrza skie Autorzy: PROJEKTANT: OBIEKT: Imi i nazwisko: mgr in. Pawe Stefa czyk uprawnienia: 67/04/ZG data i podpis: nr egz r. upr. bez ogr. w specjalno ci drogowej nr rys. 1 ADRES: DATA:09/008r SKALA 1:50000

12 Imi i nazwisko: upr. bez ogr. w specjalno ci drogowej 67/04/ZG uprawnienia: r. data i podpis: nr rys. nr egz. Biuro Us ug Drogowych, ul.c.k. Norwida, Krosno Odrza skie Autorzy: PROJEKTANT: mgr in. Pawe Stefa czyk OBIEKT: ADRES: DATA:10/008r

13 Biuro Us ug Drogowych, ul.c.k. Norwida, Krosno Odrza skie uprawnienia: data i podpis: nr egz. Autorzy: Imi i nazwisko: PROJEKTANT: mgr in. Pawe Stefa czyk OBIEKT: 67/04/ZG upr. bez ogr. w specjalno ci drogowej r. nr rys. 3 ADRES: DATA:10/008r

14 1-1 "A" 4 Przekrój przez chodnik 1,50 proj. chodnik +3 % 0-1 istn. pobocze istn. jezdnia "B" i istn.% Zjazd przez chodnik adaptacja karty KPED Skala 1:100 6,0 +5 "C" 4,0,00,00 chodnik chodnik "D" 4, chodnik 1 -kostka betonowa gr. 6 cm, -podsypka cementowo - piaskowa 1:4 grubo ci 5 cm, 3 -podsypka piaskowa z piasku rednioziarnistego gr. do 0 cm, 4 -obrze e betonowe 6x0 cm, 5 -krawe nik betonowy 15x30 cm, 6 - awa betonowa z oporem z betonu B-15, 7 -podbudowa z kruszywa amanego 0/31,5 mm gr. 15 cm, 8 -kraweznik wjazdowy 15x cm 9 -kostka betonowa gr. 8 cm, 10 -obrze e betonowe 1x30 cm. OZNACZENIA: % szczegó "B" skala 1: szczegó "A" skala 1: SKALA 1:50 DATA:10/008r PRZEKROJE NORMALNE. SZCZEG ADRES: OBIEKT: Budowa chodnika w pasie drogowym dr. pow. w m.jeleniów, Gmina Zielona Góra PROJEKTANT: mgr in. Pawe Stefa czyk 67/04/ZG upr. bez ogr. w specjalno ci drogowej r. Autorzy: Imi i nazwisko: uprawnienia: data i podpis: Biuro Us ug Drogowych, ul.c.k. Norwida, Krosno Odrza szczegó "D" skala 1: jezdnia SZCZEGÓ "C" skala 1:10 Sposób po czenia nawierzchni projektowanego zjazdu z jezdni 9

15 Imi i nazwisko: upr. bez ogr. w specjalno ci drogowej 67/04/ZG uprawnienia: r. data i podpis: nr rys. 5 nr egz. Biuro Us ug Drogowych, ul.c.k. Norwida, Krosno Odrza skie Autorzy: PROJEKTANT: mgr in. Pawe Stefa czyk OBIEKT: ADRES: DATA:09/008r SKALA 1: 15

16 Budowa chodnika w pasie drogowym drogi powiatowej Nr 1050F w m. Jeleniów gm. Zielona Góra STRONA UZGODNIENIA Telekomunikacja Polska S.A. Obszar Telekomunikacji w Zielonej Górze, Pion Sieci Nr SSTWRREEU /08 z dnia r Telefonia Lokalna DIALOG S.A., Zielona Góra, ul.dekoracyjna 8 Pismo Nr WOZZNCK/ /08 z dnia r Komunalny Zakład Gospodarczy Gminy Zielona Góra z.s. w Zawadzie w planie bez uwag DT-K-703/19/08 z dnia r Powiatowy Zielonogórski Zarząd Dróg z/s w Sulechowie, Pismo Nr PZZD-JJ/187/5448/09/08 z dnia r 5 Gmina Zielona Góra, pismo Nr RIT- 7040/1084/08 z dnia r 1 6 Grupa Energetyczna ENEA, Uzgodnienie ZM/ZM/1144/008 z dnia Biuro Usług Drogowych Projekt Budowlany branŝa drogowa
