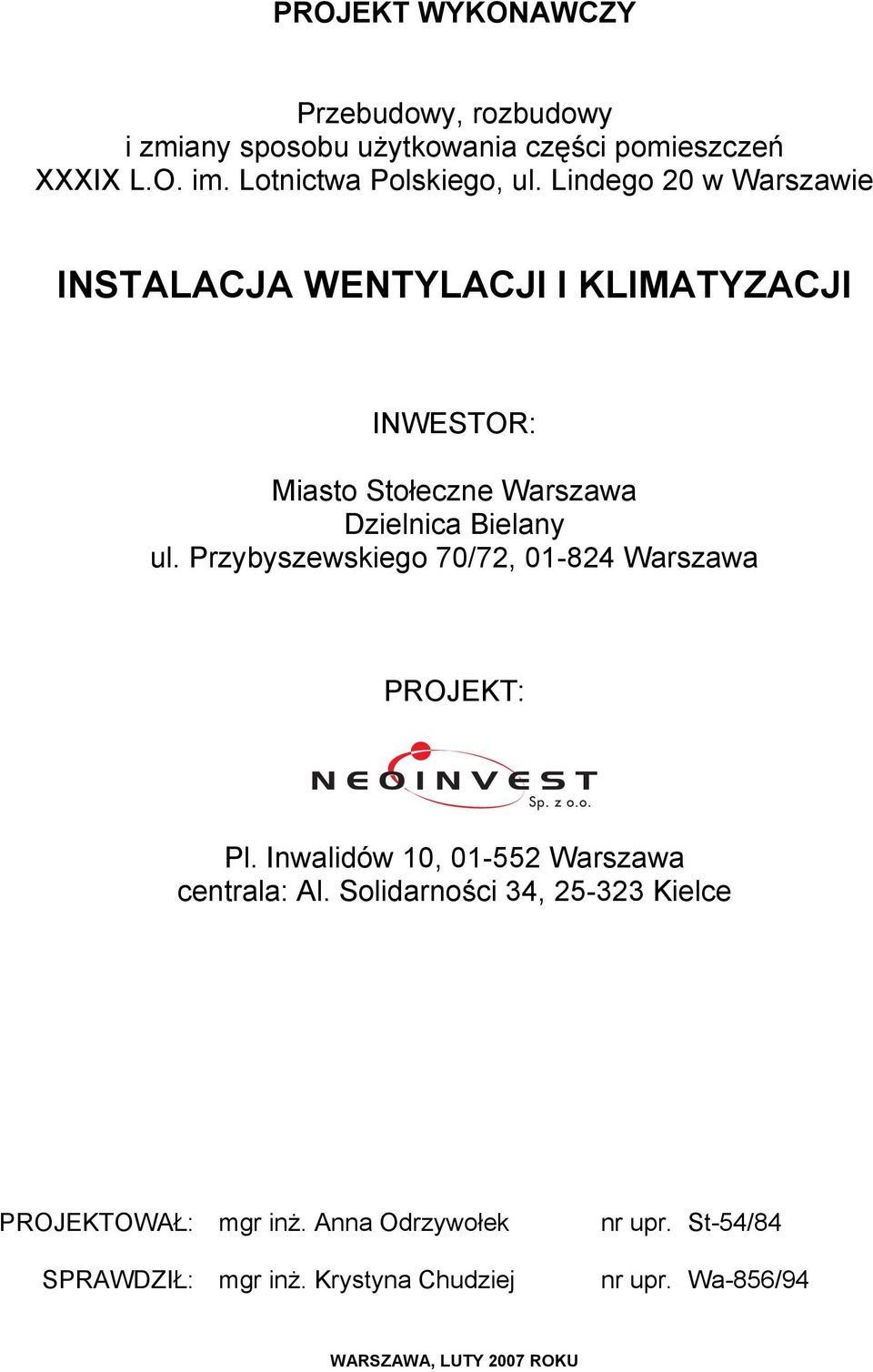

1 PROJEKT WYKONAWCZY Przebudowy, rozbudowy i zmiany sposobu użytkowania części pomieszczeń XXXIX L.O. im. Lotnictwa Polskiego, ul. Lindego 20 w Warszawie INSTALACJA WENTYLACJI I KLIMATYZACJI INWESTOR: Miasto Stołeczne Warszawa Dzielnica Bielany ul. Przybyszewskiego 70/72, Warszawa PROJEKT: Pl. Inwalidów 10, Warszawa centrala: Al. Solidarności 34, Kielce PROJEKTOWAŁ: mgr inż. Anna Odrzywołek SPRAWDZIŁ: mgr inż. Krystyna Chudziej nr upr. St-54/84 nr upr. Wa-856/94 WARSZAWA, LUTY 2007 ROKU

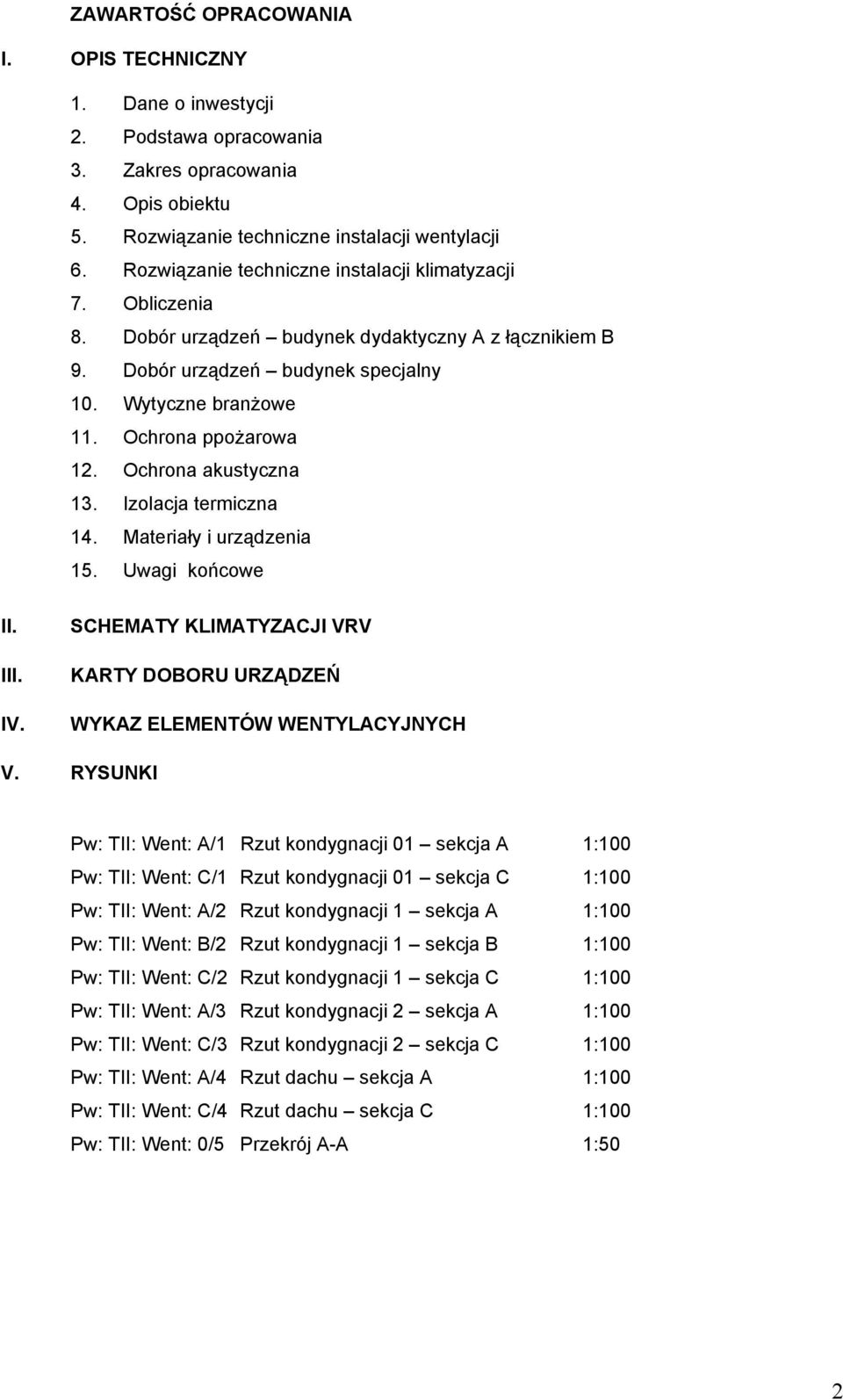

2 ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY 1. Dane o inwestycji 2. Podstawa opracowania 3. Zakres opracowania 4. Opis obiektu 5. Rozwiązanie techniczne instalacji wentylacji 6. Rozwiązanie techniczne instalacji klimatyzacji 7. Obliczenia 8. Dobór urządzeń budynek dydaktyczny A z łącznikiem B 9. Dobór urządzeń budynek specjalny 10. Wytyczne branżowe 11. Ochrona ppożarowa 12. Ochrona akustyczna 13. Izolacja termiczna 14. Materiały i urządzenia 15. Uwagi końcowe II. III. IV. SCHEMATY KLIMATYZACJI VRV KARTY DOBORU URZĄDZEŃ WYKAZ ELEMENTÓW WENTYLACYJNYCH V. RYSUNKI Pw: TII: Went: A/1 Rzut kondygnacji 01 sekcja A 1:100 Pw: TII: Went: C/1 Rzut kondygnacji 01 sekcja C 1:100 Pw: TII: Went: A/2 Rzut kondygnacji 1 sekcja A 1:100 Pw: TII: Went: B/2 Rzut kondygnacji 1 sekcja B 1:100 Pw: TII: Went: C/2 Rzut kondygnacji 1 sekcja C 1:100 Pw: TII: Went: A/3 Rzut kondygnacji 2 sekcja A 1:100 Pw: TII: Went: C/3 Rzut kondygnacji 2 sekcja C 1:100 Pw: TII: Went: A/4 Rzut dachu sekcja A 1:100 Pw: TII: Went: C/4 Rzut dachu sekcja C 1:100 Pw: TII: Went: 0/5 Przekrój A-A 1:50 2

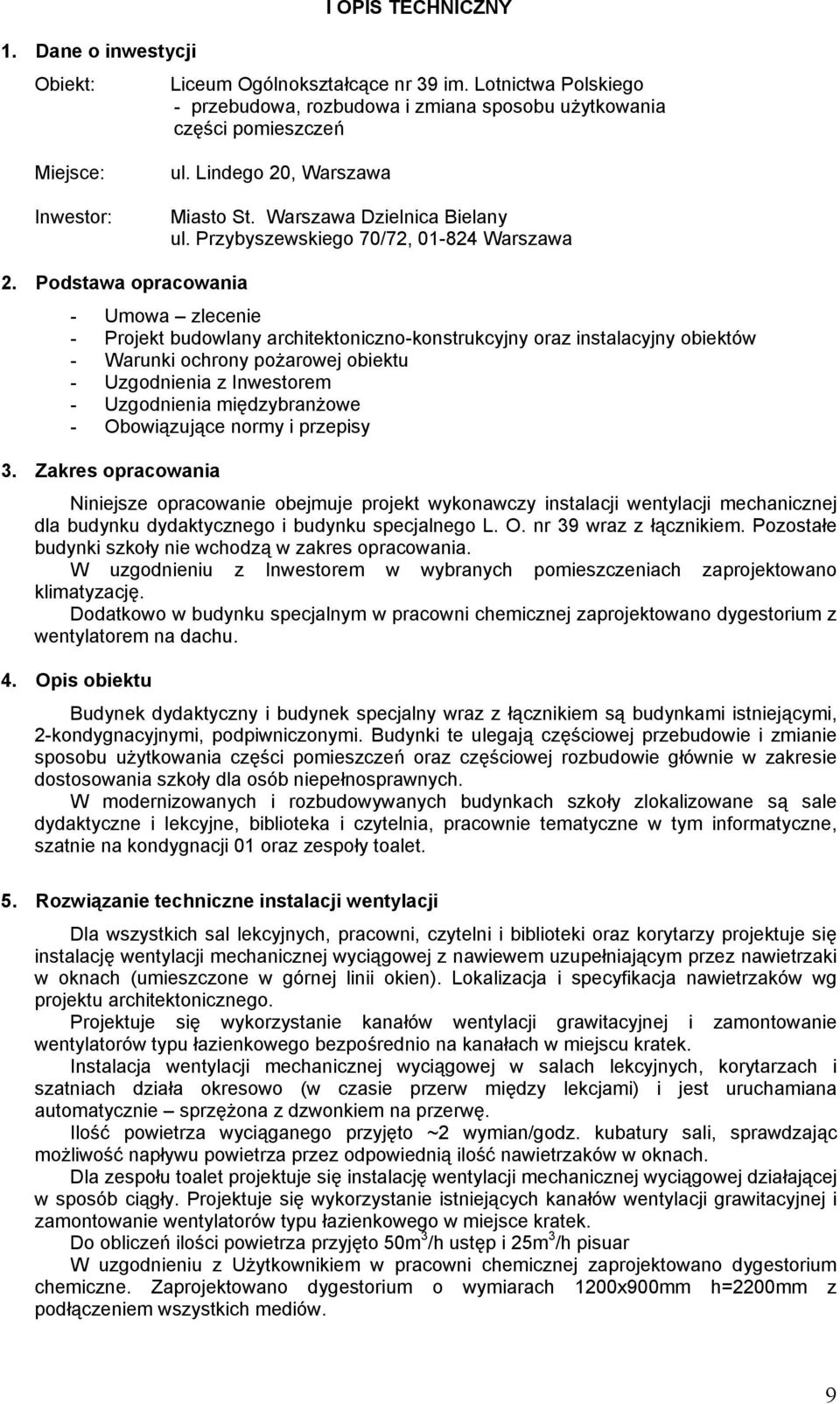

3 I OPIS TECHNICZNY 1. Dane o inwestycji Obiekt: Liceum Ogólnokształcące nr 39 im. Lotnictwa Polskiego - przebudowa, rozbudowa i zmiana sposobu użytkowania części pomieszczeń Miejsce: Inwestor: ul. Lindego 20, Warszawa Miasto St. Warszawa Dzielnica Bielany ul. Przybyszewskiego 70/72, Warszawa 2. Podstawa opracowania - Umowa zlecenie - Projekt budowlany architektoniczno-konstrukcyjny oraz instalacyjny obiektów - Warunki ochrony pożarowej obiektu - Uzgodnienia z Inwestorem - Uzgodnienia międzybranżowe - Obowiązujące normy i przepisy 3. Zakres opracowania Niniejsze opracowanie obejmuje projekt wykonawczy instalacji wentylacji mechanicznej dla budynku dydaktycznego i budynku specjalnego L. O. nr 39 wraz z łącznikiem. Pozostałe budynki szkoły nie wchodzą w zakres opracowania. W uzgodnieniu z Inwestorem w wybranych pomieszczeniach zaprojektowano klimatyzację. Dodatkowo w budynku specjalnym w pracowni chemicznej zaprojektowano dygestorium z wentylatorem na dachu. 4. Opis obiektu Budynek dydaktyczny i budynek specjalny wraz z łącznikiem są budynkami istniejącymi, 2-kondygnacyjnymi, podpiwniczonymi. Budynki te ulegają częściowej przebudowie i zmianie sposobu użytkowania części pomieszczeń oraz częściowej rozbudowie głównie w zakresie dostosowania szkoły dla osób niepełnosprawnych. W modernizowanych i rozbudowywanych budynkach szkoły zlokalizowane są sale dydaktyczne i lekcyjne, biblioteka i czytelnia, pracownie tematyczne w tym informatyczne, szatnie na kondygnacji 01 oraz zespoły toalet. 5. Rozwiązanie techniczne instalacji wentylacji Dla wszystkich sal lekcyjnych, pracowni, czytelni i biblioteki oraz korytarzy projektuje się instalację wentylacji mechanicznej wyciągowej z nawiewem uzupełniającym przez nawietrzaki w oknach (umieszczone w górnej linii okien). Lokalizacja i specyfikacja nawietrzaków wg projektu architektonicznego. Projektuje się wykorzystanie kanałów wentylacji grawitacyjnej i zamontowanie wentylatorów typu łazienkowego bezpośrednio na kanałach w miejscu kratek. Instalacja wentylacji mechanicznej wyciągowej w salach lekcyjnych, korytarzach i szatniach działa okresowo (w czasie przerw między lekcjami) i jest uruchamiana automatycznie sprzężona z dzwonkiem na przerwę. Ilość powietrza wyciąganego przyjęto ~2 wymian/godz. kubatury sali, sprawdzając możliwość napływu powietrza przez odpowiednią ilość nawietrzaków w oknach. Dla zespołu toalet projektuje się instalację wentylacji mechanicznej wyciągowej działającej w sposób ciągły. Projektuje się wykorzystanie istniejących kanałów wentylacji grawitacyjnej i zamontowanie wentylatorów typu łazienkowego w miejsce kratek. Do obliczeń ilości powietrza przyjęto 50m 3 /h ustęp i 25m 3 /h pisuar W uzgodnieniu z Użytkownikiem w pracowni chemicznej zaprojektowano dygestorium chemiczne. Zaprojektowano dygestorium o wymiarach 1200x900mm h=2200mm z podłączeniem wszystkich mediów. 9

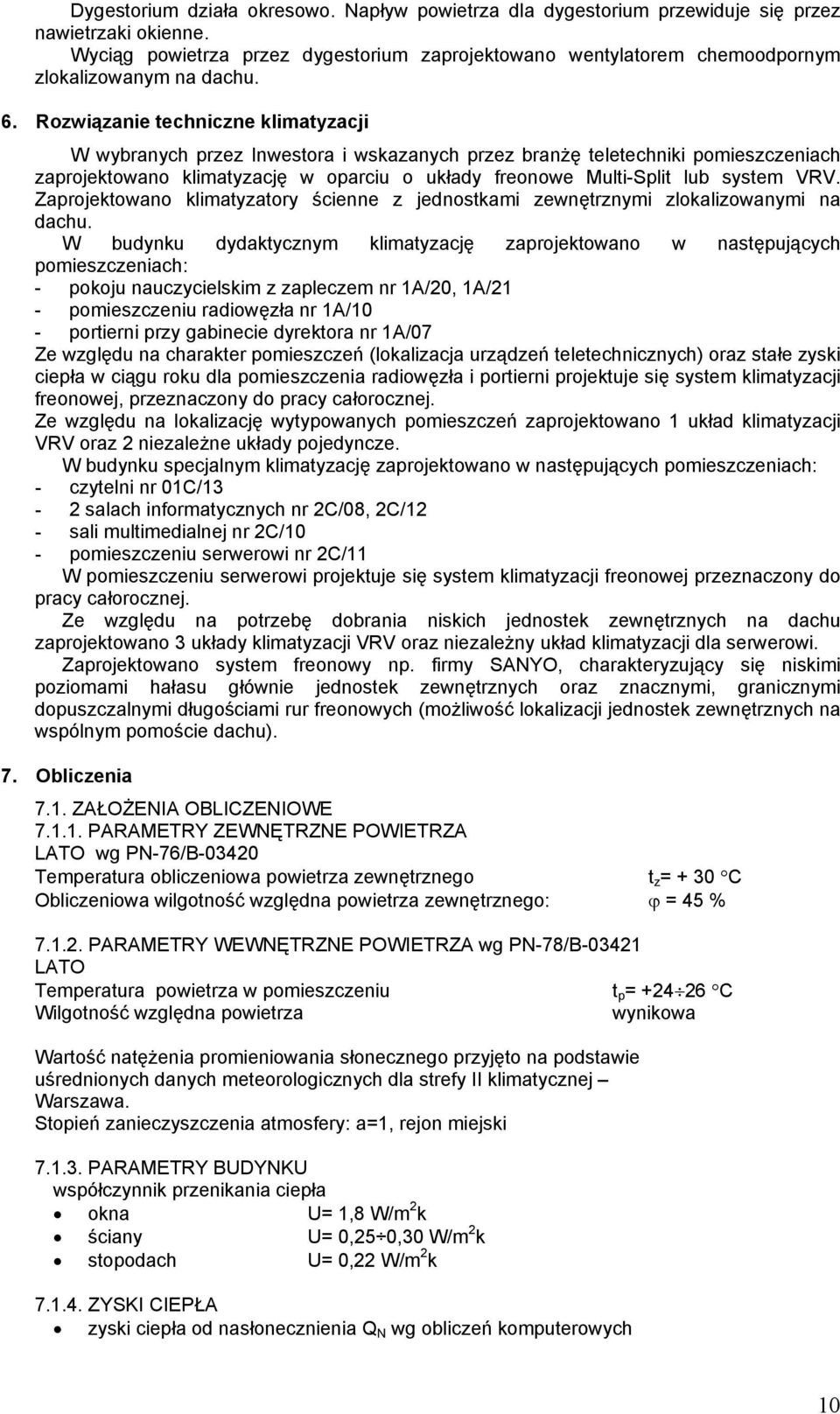

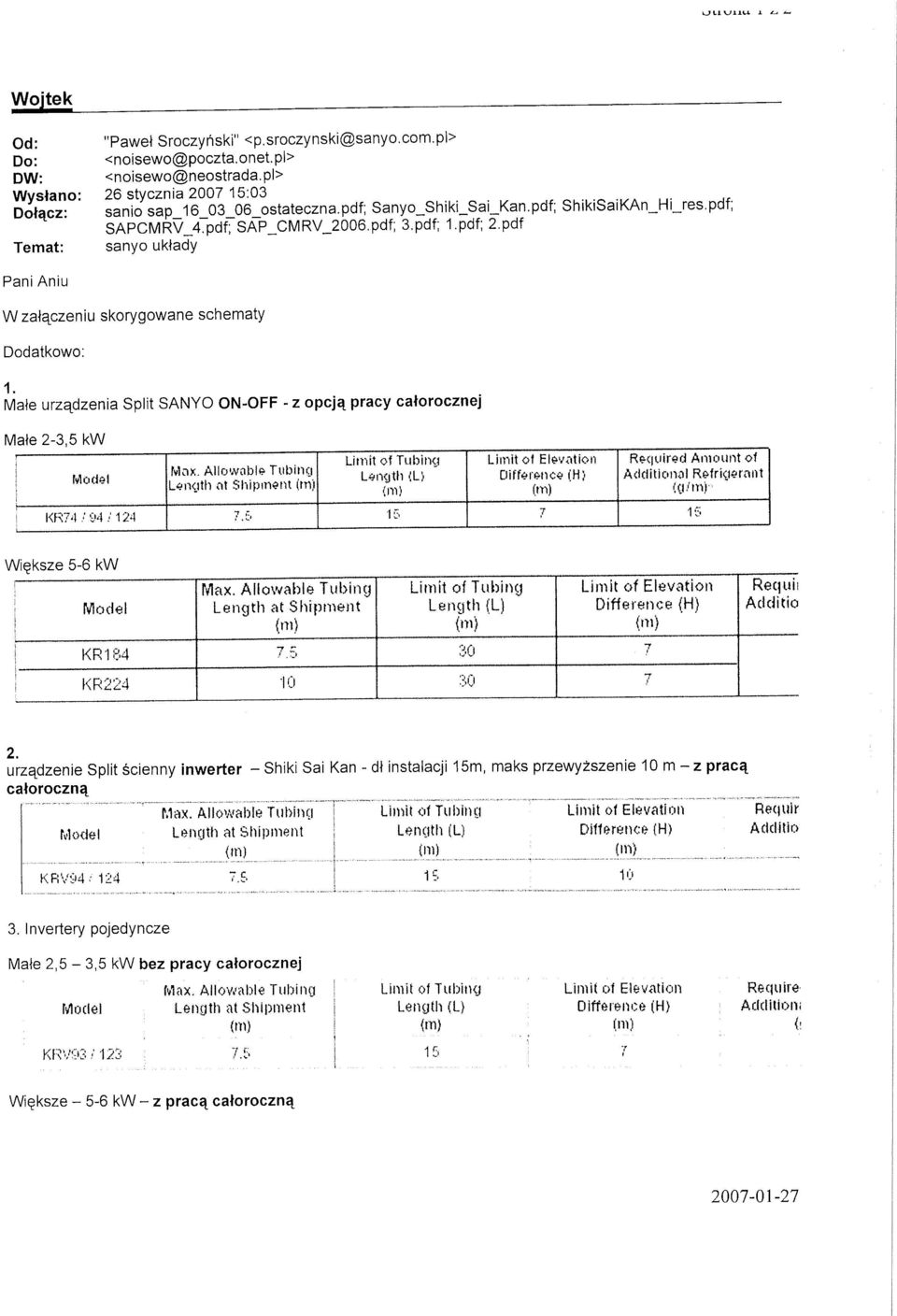

4 Dygestorium działa okresowo. Napływ powietrza dla dygestorium przewiduje się przez nawietrzaki okienne. Wyciąg powietrza przez dygestorium zaprojektowano wentylatorem chemoodpornym zlokalizowanym na dachu. 6. Rozwiązanie techniczne klimatyzacji W wybranych przez Inwestora i wskazanych przez branżę teletechniki pomieszczeniach zaprojektowano klimatyzację w oparciu o układy freonowe Multi-Split lub system VRV. Zaprojektowano klimatyzatory ścienne z jednostkami zewnętrznymi zlokalizowanymi na dachu. W budynku dydaktycznym klimatyzację zaprojektowano w następujących pomieszczeniach: - pokoju nauczycielskim z zapleczem nr 1A/20, 1A/21 - pomieszczeniu radiowęzła nr 1A/10 - portierni przy gabinecie dyrektora nr 1A/07 Ze względu na charakter pomieszczeń (lokalizacja urządzeń teletechnicznych) oraz stałe zyski ciepła w ciągu roku dla pomieszczenia radiowęzła i portierni projektuje się system klimatyzacji freonowej, przeznaczony do pracy całorocznej. Ze względu na lokalizację wytypowanych pomieszczeń zaprojektowano 1 układ klimatyzacji VRV oraz 2 niezależne układy pojedyncze. W budynku specjalnym klimatyzację zaprojektowano w następujących pomieszczeniach: - czytelni nr 01C/13-2 salach informatycznych nr 2C/08, 2C/12 - sali multimedialnej nr 2C/10 - pomieszczeniu serwerowi nr 2C/11 W pomieszczeniu serwerowi projektuje się system klimatyzacji freonowej przeznaczony do pracy całorocznej. Ze względu na potrzebę dobrania niskich jednostek zewnętrznych na dachu zaprojektowano 3 układy klimatyzacji VRV oraz niezależny układ klimatyzacji dla serwerowi. Zaprojektowano system freonowy np. firmy SANYO, charakteryzujący się niskimi poziomami hałasu głównie jednostek zewnętrznych oraz znacznymi, granicznymi dopuszczalnymi długościami rur freonowych (możliwość lokalizacji jednostek zewnętrznych na wspólnym pomoście dachu). 7. Obliczenia 7.1. ZAŁOŻENIA OBLICZENIOWE PARAMETRY ZEWNĘTRZNE POWIETRZA LATO wg PN-76/B Temperatura obliczeniowa powietrza zewnętrznego t z = + 30 C Obliczeniowa wilgotność względna powietrza zewnętrznego: ϕ = 45 % PARAMETRY WEWNĘTRZNE POWIETRZA wg PN-78/B LATO Temperatura powietrza w pomieszczeniu t p = C Wilgotność względna powietrza wynikowa Wartość natężenia promieniowania słonecznego przyjęto na podstawie uśrednionych danych meteorologicznych dla strefy II klimatycznej Warszawa. Stopień zanieczyszczenia atmosfery: a=1, rejon miejski PARAMETRY BUDYNKU współczynnik przenikania ciepła okna U= 1,8 W/m 2 k ściany U= 0,25 0,30 W/m 2 k stopodach U= 0,22 W/m 2 k ZYSKI CIEPŁA zyski ciepła od nasłonecznienia Q N wg obliczeń komputerowych 10

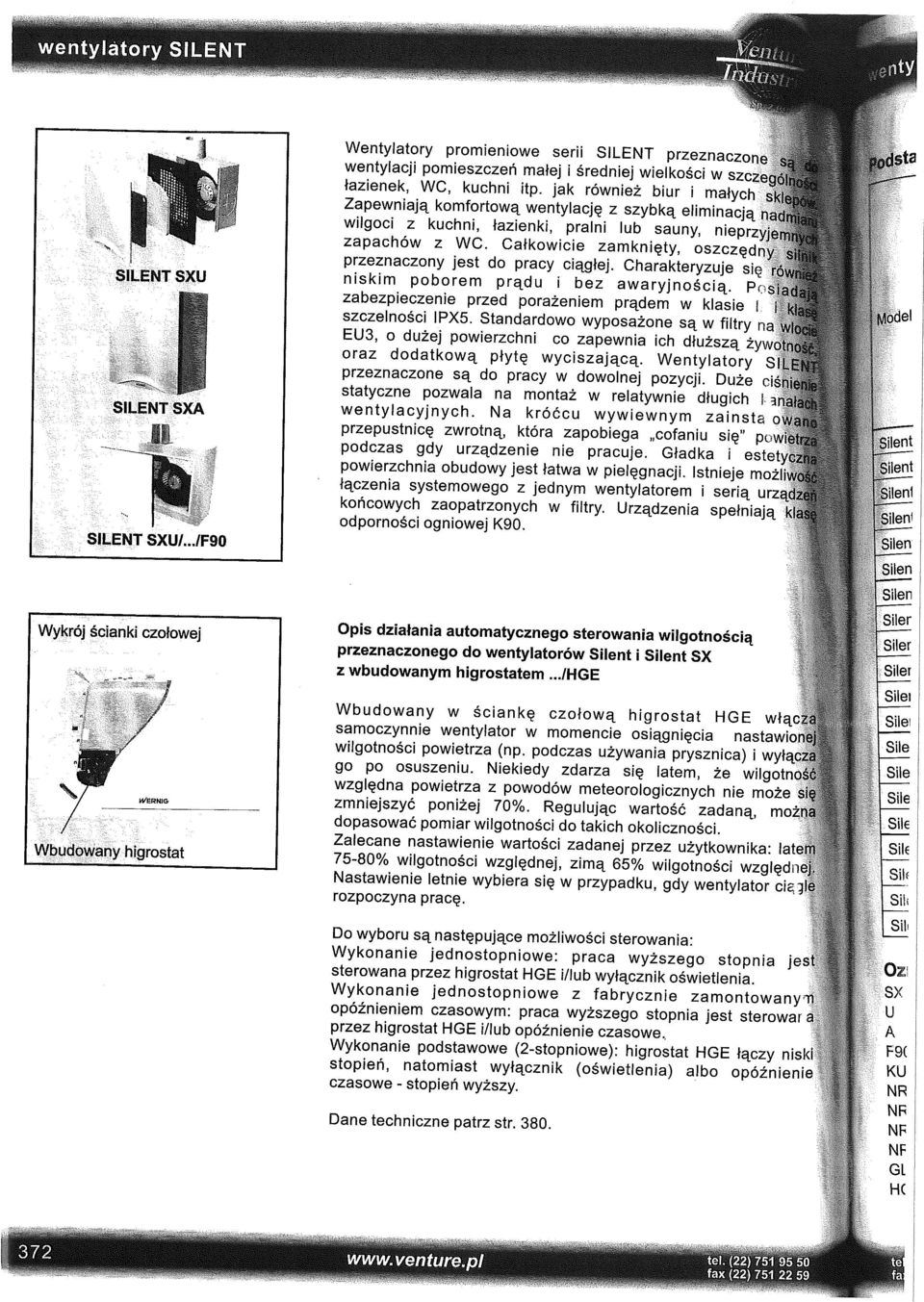

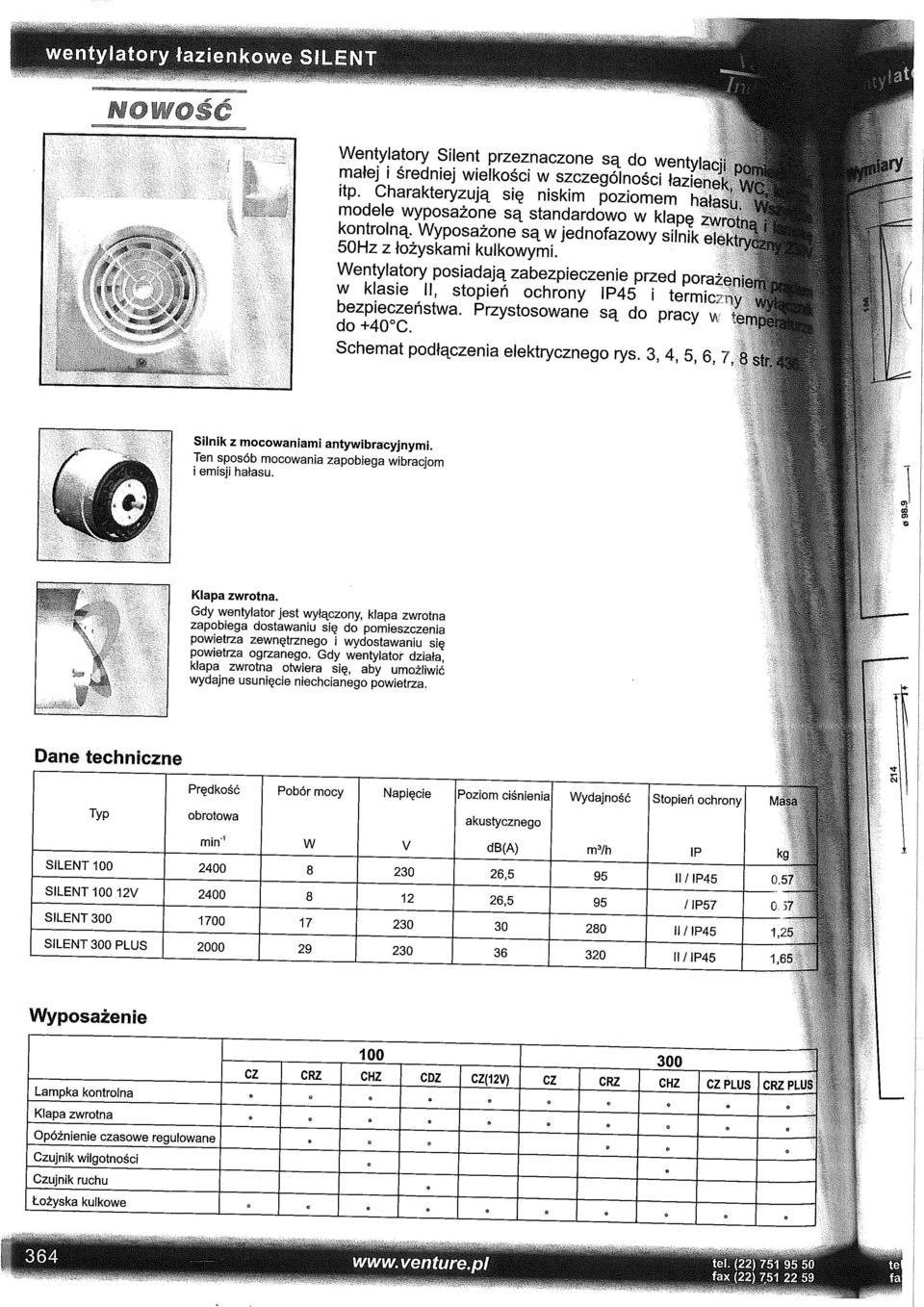

5 zyski ciepła od ludzi Q L = 80 W/osobę zyski ciepła od komputerów Q K = 200 W/1 komputer zyski ciepła od drukarek Q D = 300 W/1 drukarkę 7.2. ZYSKI CIEPŁA W POMIESZCZENIACH Pokój nauczycielski nr 0A/20 Zaplecze pokoju nauczycielskiego nr 0A/21 Czytelnia nr 01C/13 Sala informatyczna nr 1C/08 Sala multimedialna nr 1C/10 Sala informatyczna nr 1C/12 Serwerownia nr 1C/11 Q Z = 6350W Q Z = 3000W Q Z = 12350W Q Z = 9900W Q Z = 11850W Q Z = 9050W Q Z = 1500W 8. Dobór urządzeń budynek dydaktyczny A i B Projekt wykonawczy instalacji wentylacji mechanicznej opracowano w oparciu o dobór urządzeń przedstawionych poniżej. Dopuszcza się zastosowanie urządzeń przynajmniej klasy przedstawionej w projekcie, zapewniającej wymagane parametry pracy oraz posiadające niezbędne atesty i dopuszczenia do stosowania w budownictwie. Zaprojektowane konfiguracje systemów klimatyzacji wg schematów zawartych w niniejszym projekcie Wentylacja a) Dobrano wentylatory łazienkowe typ SILENT 300 szt. 44 SILENT 300 szt. 1 (odporność ogniowa EI60) V = m 3 /h p = 60 Pa N = 17 W n = 1700 obr./min zasilanie 230V poziom ciśnienia akustycznego 30 db (A) masa G = 1,25 kg b) Dobrano wentylatory łazienkowe typ SILENT 300 PLUS szt.19 V = 150 m 3 /h p = 70 Pa N = 29 W n = 2000 obr./min zasilanie 230V poziom ciśnienia akustycznego 36 db (A) masa G = 1,65 kg Wentylatory SILENT 300 i SILENT 300 PLUS zamówić bez klapy zwrotnej. producent VENTURE INDUSTRIES Sp. z o. o. ul. Mokra 27, Łomianki-Kiełpin tel ; fax ; Klimatyzacja a) POKÓJ NAUCZYCIELSKI 3 jednostki wewnętrzne typ SAP-KR-124 Q ch = 3,6 kw zasilanie 230V poziom ciśnienia akustycznego 35/31/27 db (A) wymiary HxWxD 285x995 x203 mm freon R410A G = 12 kg podłączenie przewodów freonu wg schematu 1 jednostka zewnętrzna SAP CR-364-GV56B Q ch = 10,0 kw N = 3,7 kw poziom dźwięku - 51 db (A) 11

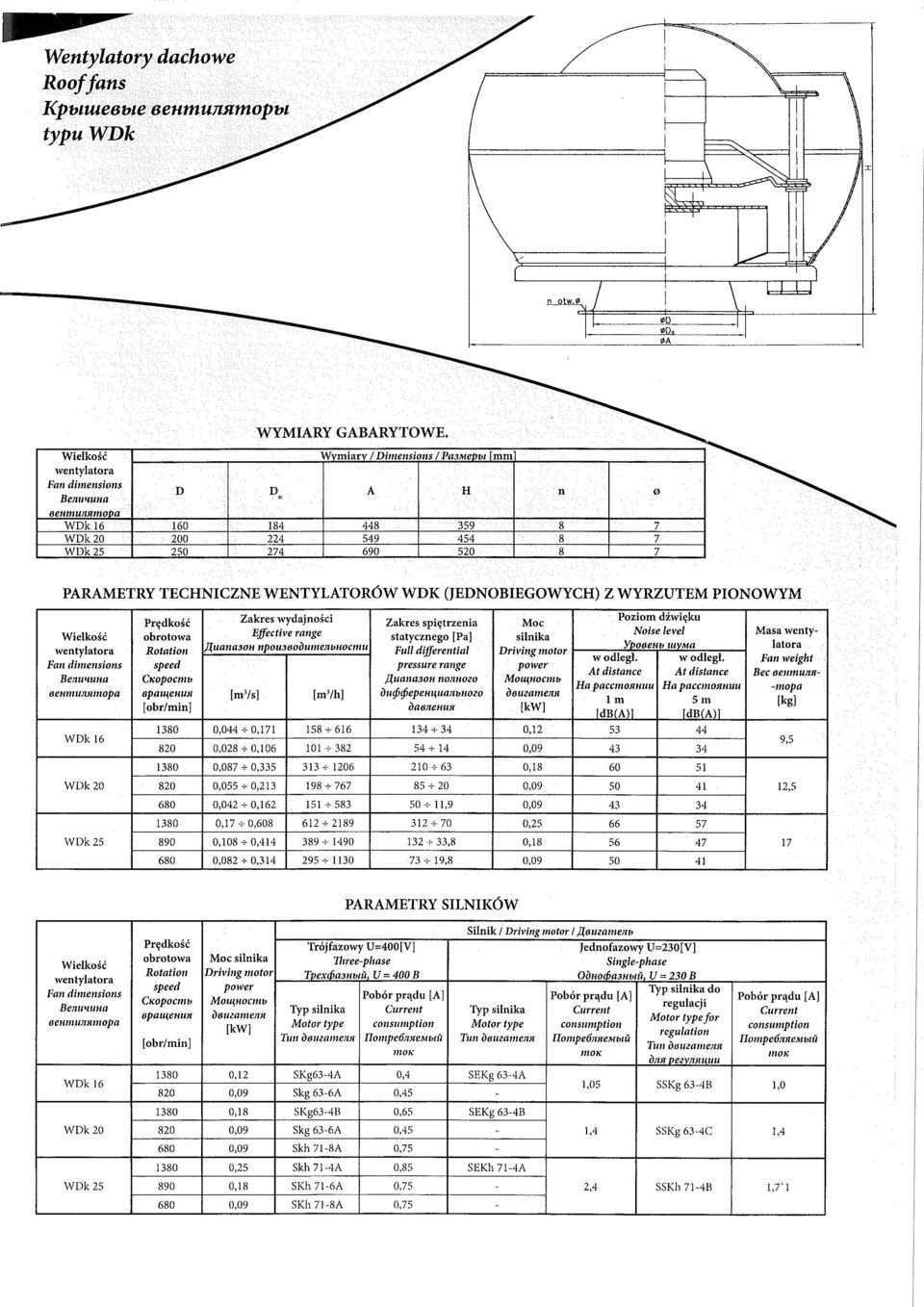

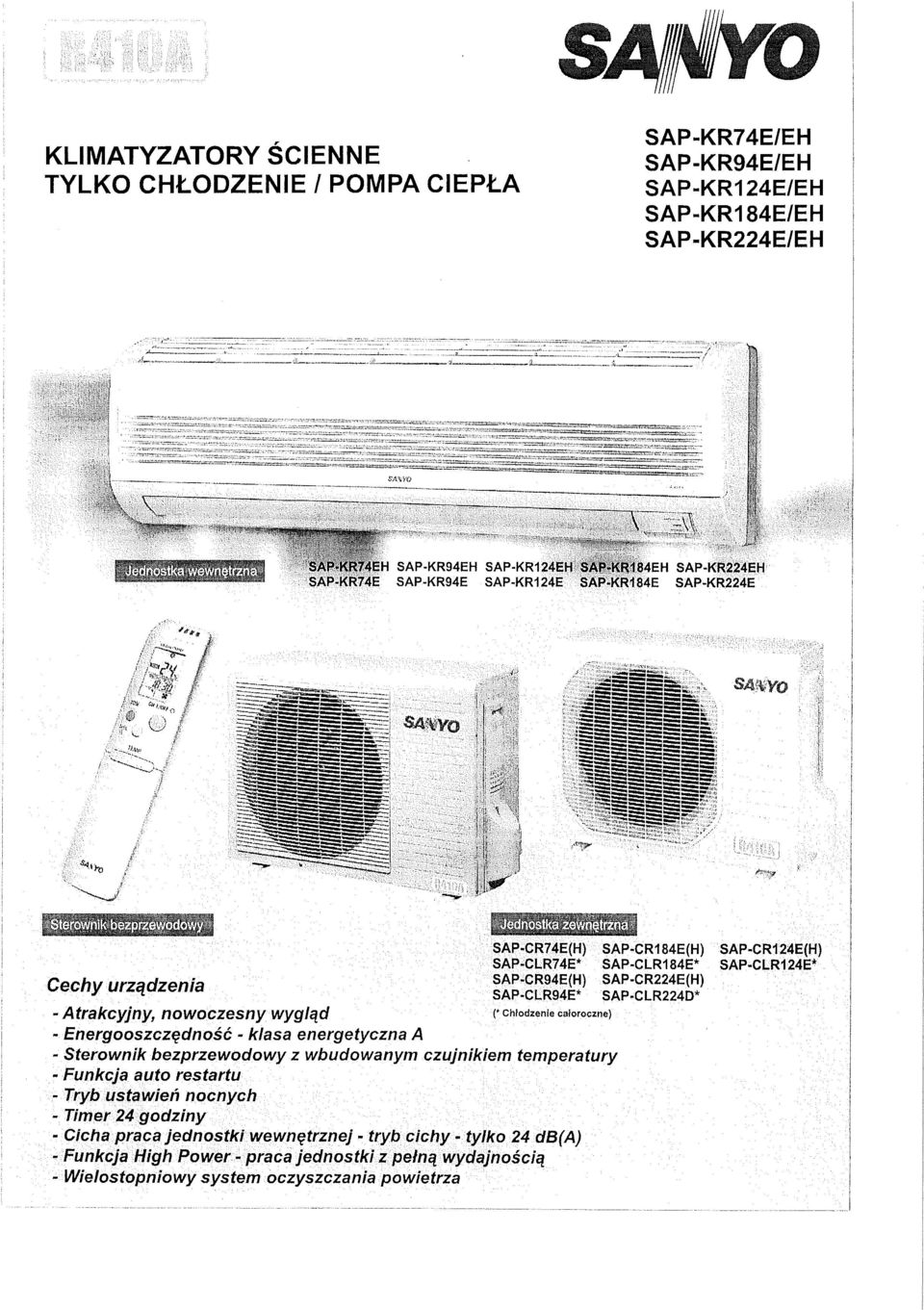

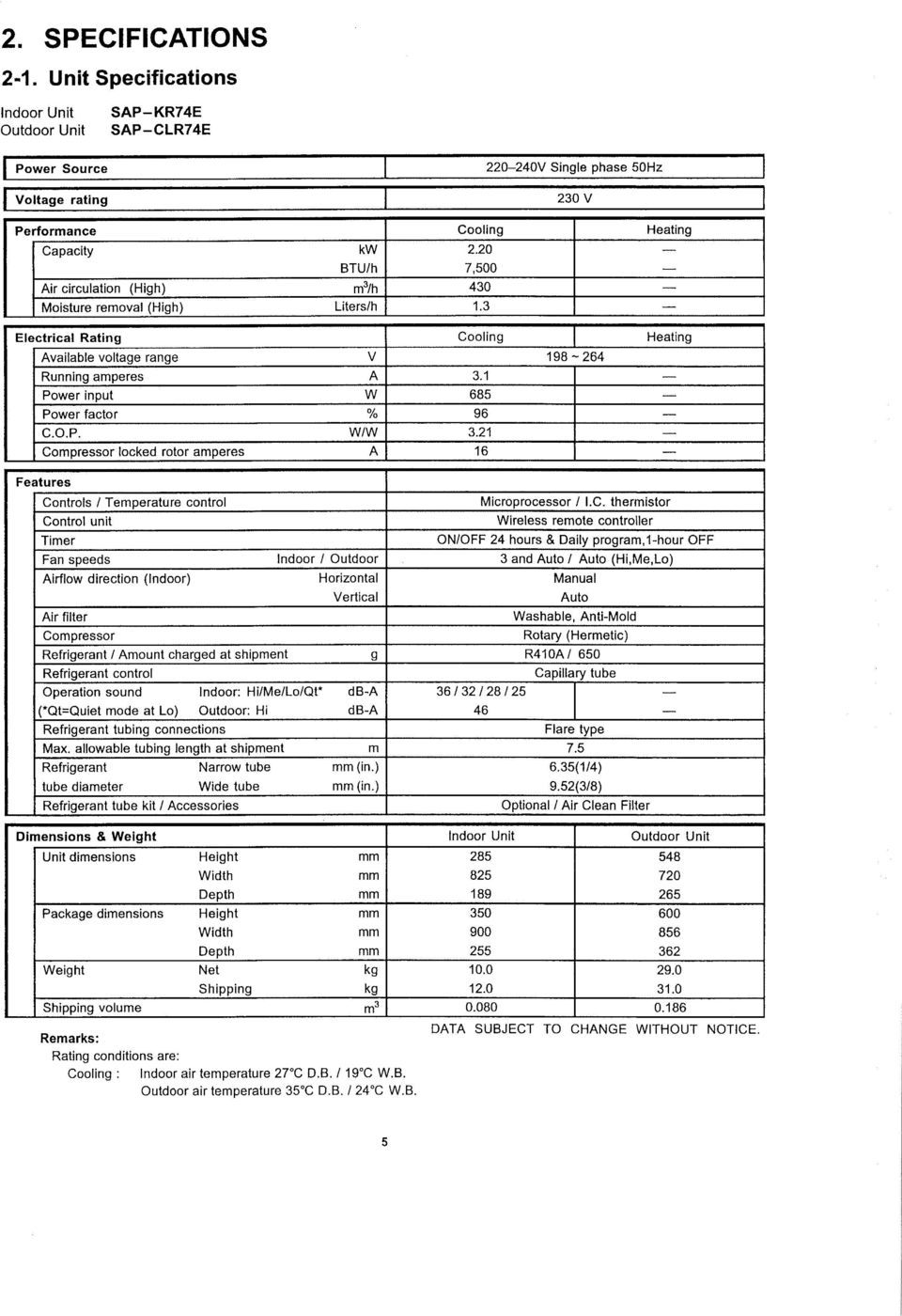

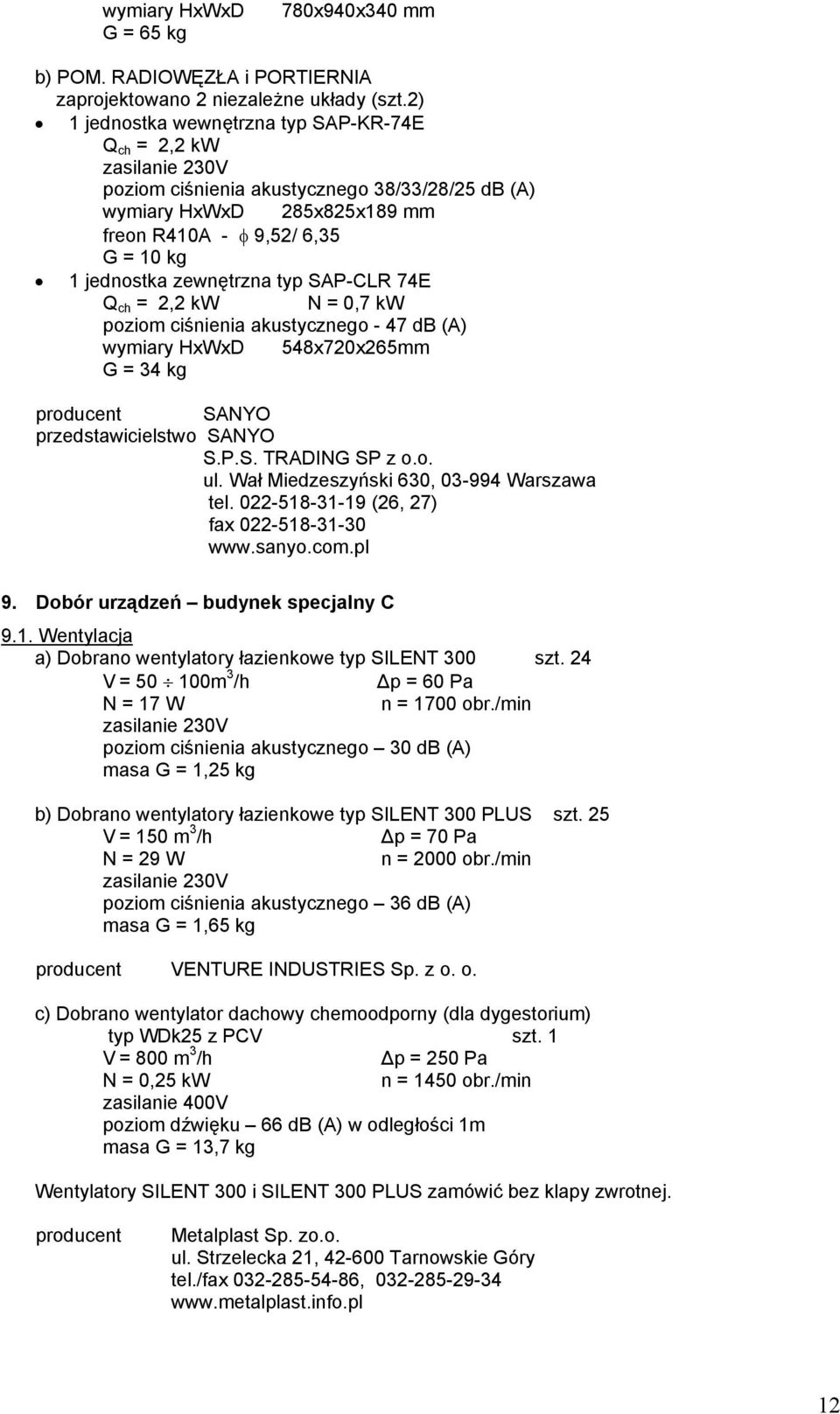

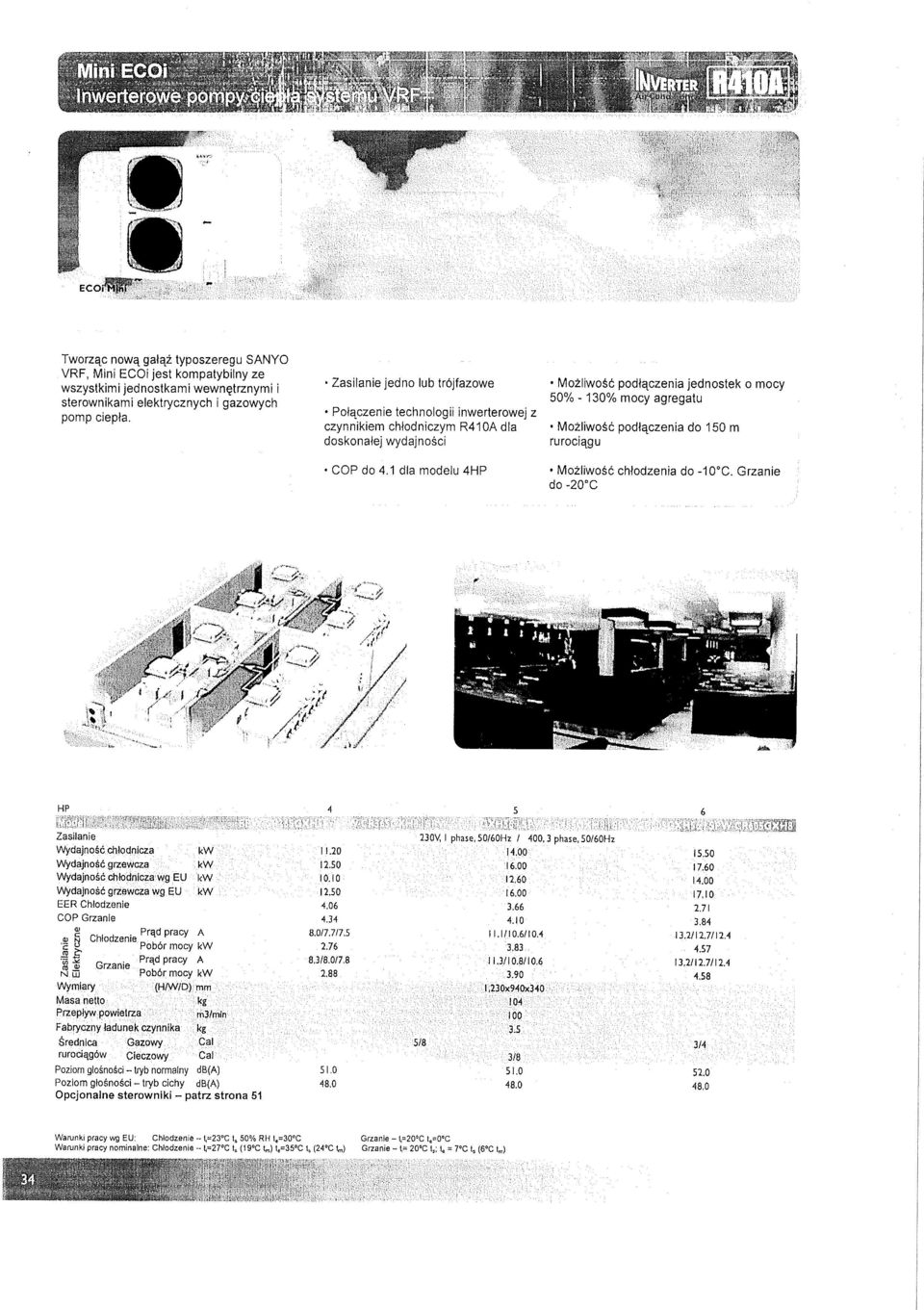

6 wymiary HxWxD G = 65 kg 780x940x340 mm b) POM. RADIOWĘZŁA i PORTIERNIA zaprojektowano 2 niezależne układy (szt.2) 1 jednostka wewnętrzna typ SAP-KR-74E Q ch = 2,2 kw zasilanie 230V poziom ciśnienia akustycznego 38/33/28/25 db (A) wymiary HxWxD 285x825x189 mm freon R410A - φ 9,52/ 6,35 G = 10 kg 1 jednostka zewnętrzna typ SAP-CLR 74E Q ch = 2,2 kw N = 0,7 kw poziom ciśnienia akustycznego - 47 db (A) wymiary HxWxD 548x720x265mm G = 34 kg producent SANYO przedstawicielstwo SANYO S.P.S. TRADING SP z o.o. ul. Wał Miedzeszyński 630, Warszawa tel (26, 27) fax Dobór urządzeń budynek specjalny C 9.1. Wentylacja a) Dobrano wentylatory łazienkowe typ SILENT 300 szt. 24 V = m 3 /h p = 60 Pa N = 17 W n = 1700 obr./min zasilanie 230V poziom ciśnienia akustycznego 30 db (A) masa G = 1,25 kg b) Dobrano wentylatory łazienkowe typ SILENT 300 PLUS szt. 25 V = 150 m 3 /h p = 70 Pa N = 29 W n = 2000 obr./min zasilanie 230V poziom ciśnienia akustycznego 36 db (A) masa G = 1,65 kg producent VENTURE INDUSTRIES Sp. z o. o. c) Dobrano wentylator dachowy chemoodporny (dla dygestorium) typ WDk25 z PCV szt. 1 V = 800 m 3 /h p = 250 Pa N = 0,25 kw n = 1450 obr./min zasilanie 400V poziom dźwięku 66 db (A) w odległości 1m masa G = 13,7 kg Wentylatory SILENT 300 i SILENT 300 PLUS zamówić bez klapy zwrotnej. producent Metalplast Sp. zo.o. ul. Strzelecka 21, Tarnowskie Góry tel./fax ,

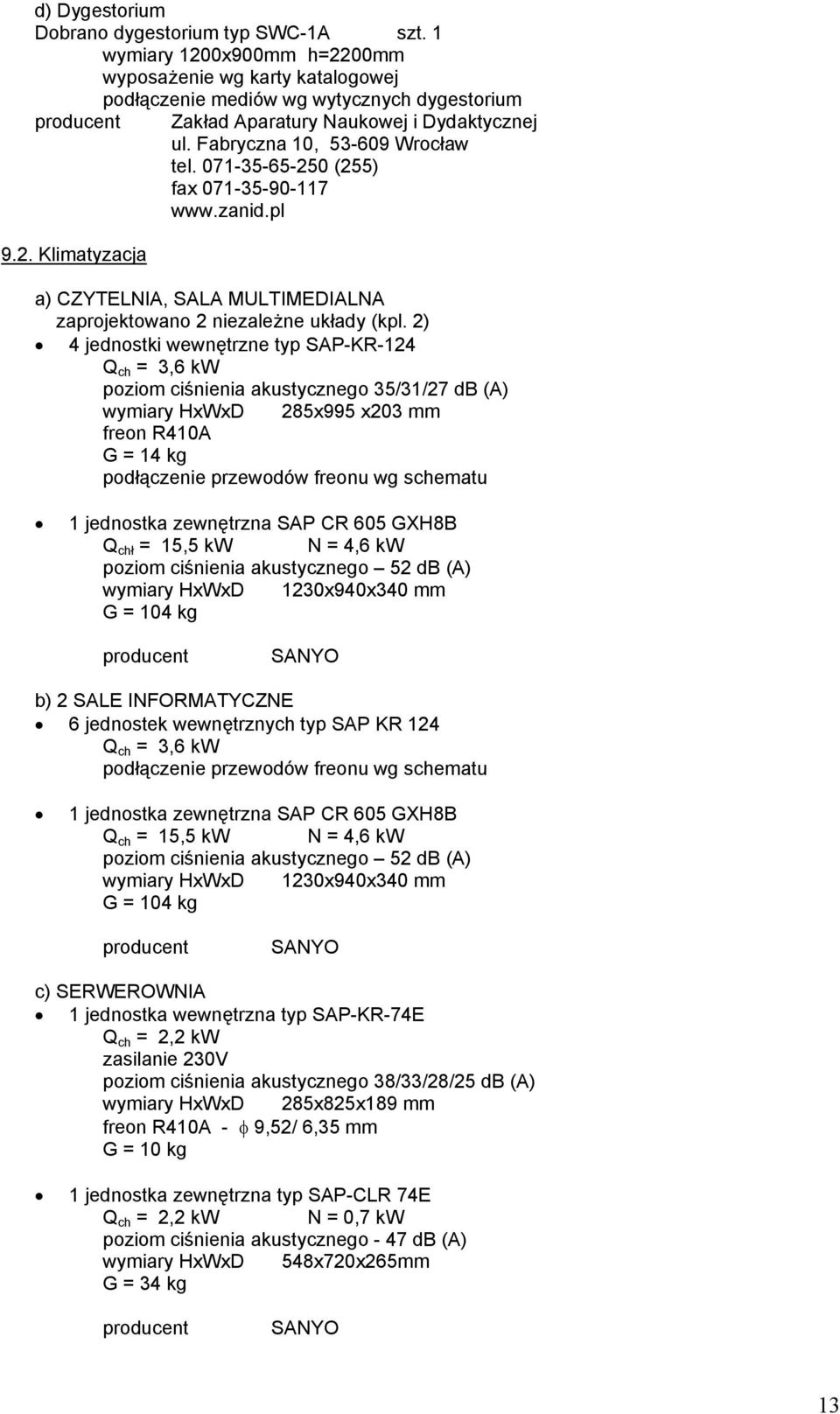

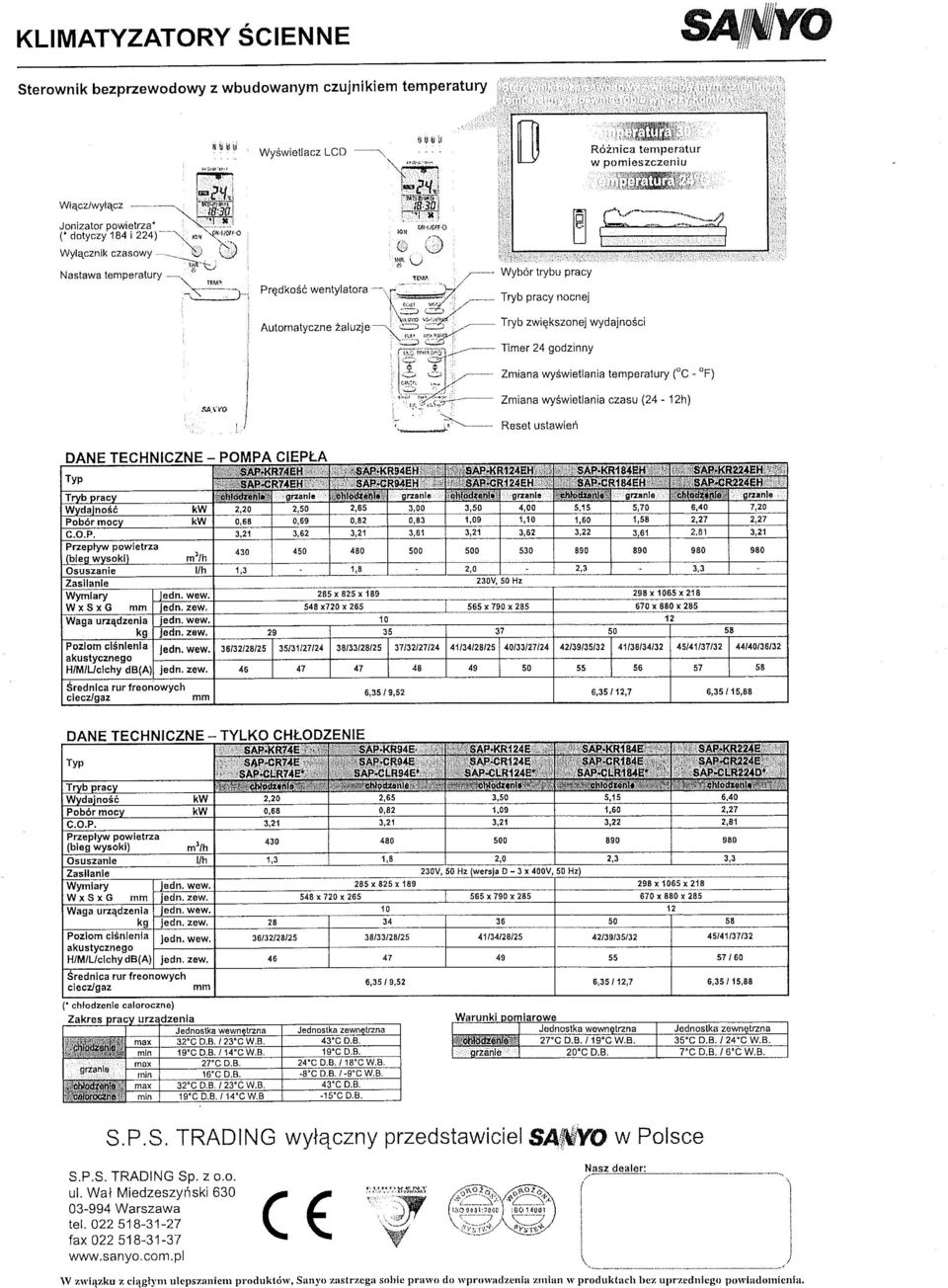

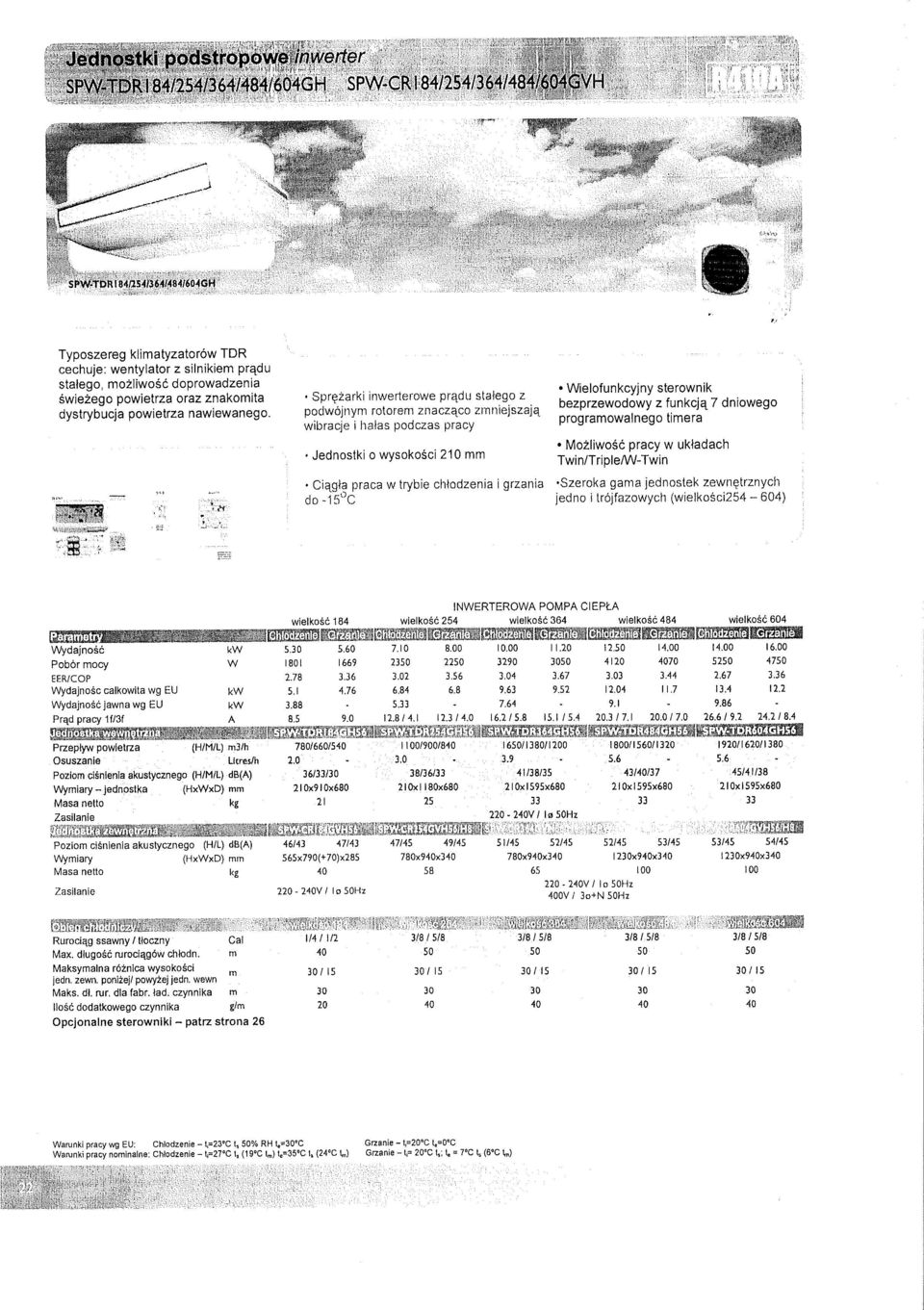

7 d) Dygestorium Dobrano dygestorium typ SWC-1A szt. 1 wymiary 1200x900mm h=2200mm wyposażenie wg karty katalogowej podłączenie mediów wg wytycznych dygestorium producent Zakład Aparatury Naukowej i Dydaktycznej ul. Fabryczna 10, Wrocław tel (255) fax Klimatyzacja a) CZYTELNIA, SALA MULTIMEDIALNA zaprojektowano 2 niezależne układy (kpl. 2) 4 jednostki wewnętrzne typ SAP-KR-124 Q ch = 3,6 kw poziom ciśnienia akustycznego 35/31/27 db (A) wymiary HxWxD 285x995 x203 mm freon R410A G = 14 kg podłączenie przewodów freonu wg schematu 1 jednostka zewnętrzna SAP CR 605 GXH8B Q chł = 15,5 kw N = 4,6 kw poziom ciśnienia akustycznego 52 db (A) wymiary HxWxD 1230x940x340 mm G = 104 kg producent SANYO b) 2 SALE INFORMATYCZNE 6 jednostek wewnętrznych typ SAP KR 124 Q ch = 3,6 kw podłączenie przewodów freonu wg schematu 1 jednostka zewnętrzna SAP CR 605 GXH8B Q ch = 15,5 kw N = 4,6 kw poziom ciśnienia akustycznego 52 db (A) wymiary HxWxD 1230x940x340 mm G = 104 kg producent SANYO c) SERWEROWNIA 1 jednostka wewnętrzna typ SAP-KR-74E Q ch = 2,2 kw zasilanie 230V poziom ciśnienia akustycznego 38/33/28/25 db (A) wymiary HxWxD 285x825x189 mm freon R410A - φ 9,52/ 6,35 mm G = 10 kg 1 jednostka zewnętrzna typ SAP-CLR 74E Q ch = 2,2 kw N = 0,7 kw poziom ciśnienia akustycznego - 47 db (A) wymiary HxWxD 548x720x265mm G = 34 kg producent SANYO 13

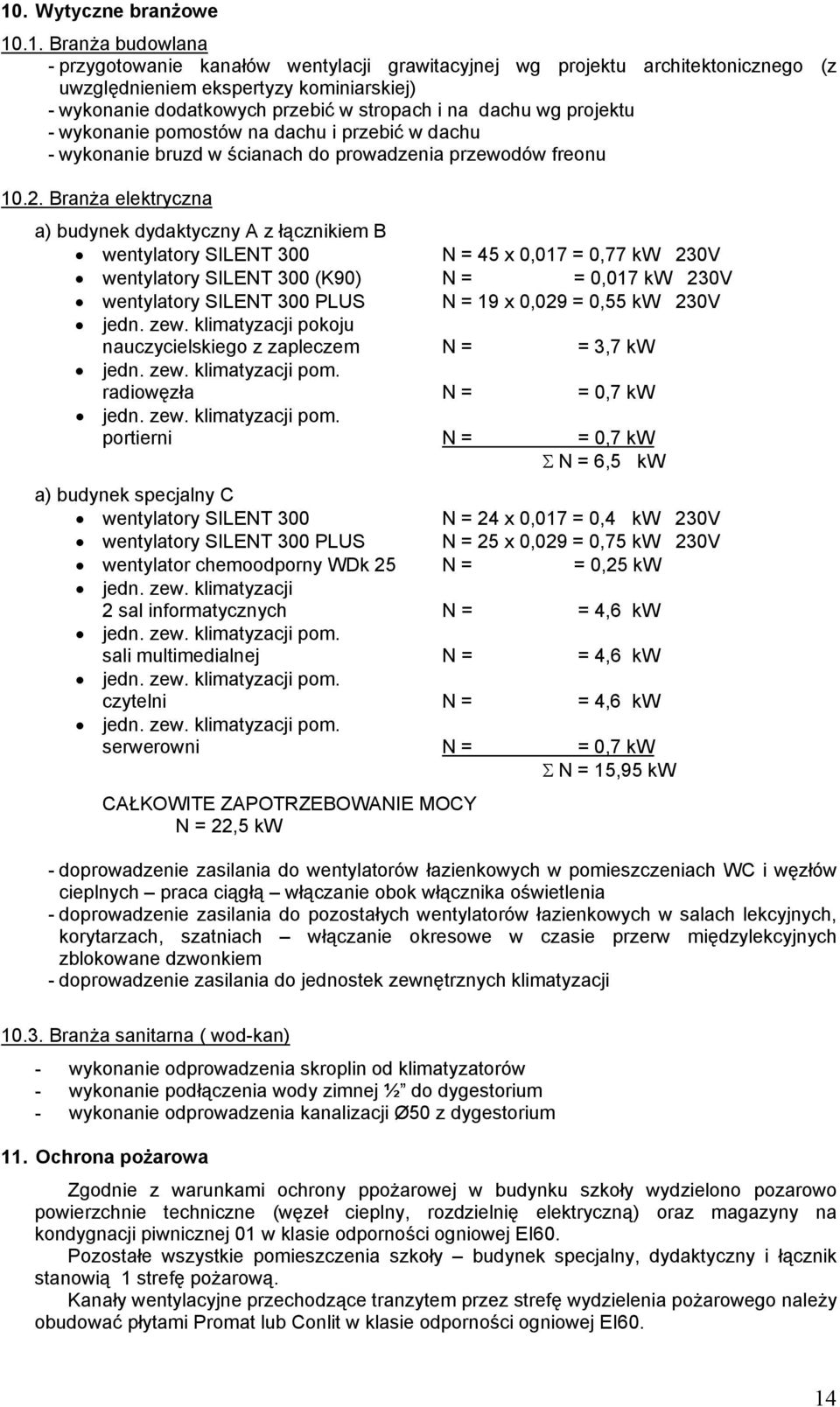

8 10. Wytyczne branżowe Branża budowlana - przygotowanie kanałów wentylacji grawitacyjnej wg projektu architektonicznego (z uwzględnieniem ekspertyzy kominiarskiej) - wykonanie dodatkowych przebić w stropach i na dachu wg projektu - wykonanie pomostów na dachu i przebić w dachu - wykonanie bruzd w ścianach do prowadzenia przewodów freonu Branża elektryczna a) budynek dydaktyczny A z łącznikiem B wentylatory SILENT 300 N = 45 x 0,017 = 0,77 kw 230V wentylatory SILENT 300 (K90) N = = 0,017 kw 230V wentylatory SILENT 300 PLUS N = 19 x 0,029 = 0,55 kw 230V jedn. zew. klimatyzacji pokoju nauczycielskiego z zapleczem N = = 3,7 kw jedn. zew. klimatyzacji pom. radiowęzła N = = 0,7 kw jedn. zew. klimatyzacji pom. portierni N = = 0,7 kw Σ N = 6,5 kw a) budynek specjalny C wentylatory SILENT 300 N = 24 x 0,017 = 0,4 kw 230V wentylatory SILENT 300 PLUS N = 25 x 0,029 = 0,75 kw 230V wentylator chemoodporny WDk 25 N = = 0,25 kw jedn. zew. klimatyzacji 2 sal informatycznych N = = 4,6 kw jedn. zew. klimatyzacji pom. sali multimedialnej N = = 4,6 kw jedn. zew. klimatyzacji pom. czytelni N = = 4,6 kw jedn. zew. klimatyzacji pom. serwerowni N = = 0,7 kw Σ N = 15,95 kw CAŁKOWITE ZAPOTRZEBOWANIE MOCY N = 22,5 kw - doprowadzenie zasilania do wentylatorów łazienkowych w pomieszczeniach WC i węzłów cieplnych praca ciągłą włączanie obok włącznika oświetlenia - doprowadzenie zasilania do pozostałych wentylatorów łazienkowych w salach lekcyjnych, korytarzach, szatniach włączanie okresowe w czasie przerw międzylekcyjnych zblokowane dzwonkiem - doprowadzenie zasilania do jednostek zewnętrznych klimatyzacji Branża sanitarna ( wod-kan) - wykonanie odprowadzenia skroplin od klimatyzatorów - wykonanie podłączenia wody zimnej ½ do dygestorium - wykonanie odprowadzenia kanalizacji Ø50 z dygestorium 11. Ochrona pożarowa Zgodnie z warunkami ochrony ppożarowej w budynku szkoły wydzielono pozarowo powierzchnie techniczne (węzeł cieplny, rozdzielnię elektryczną) oraz magazyny na kondygnacji piwnicznej 01 w klasie odporności ogniowej EI60. Pozostałe wszystkie pomieszczenia szkoły budynek specjalny, dydaktyczny i łącznik stanowią 1 strefę pożarową. Kanały wentylacyjne przechodzące tranzytem przez strefę wydzielenia pożarowego należy obudować płytami Promat lub Conlit w klasie odporności ogniowej EI60. 14

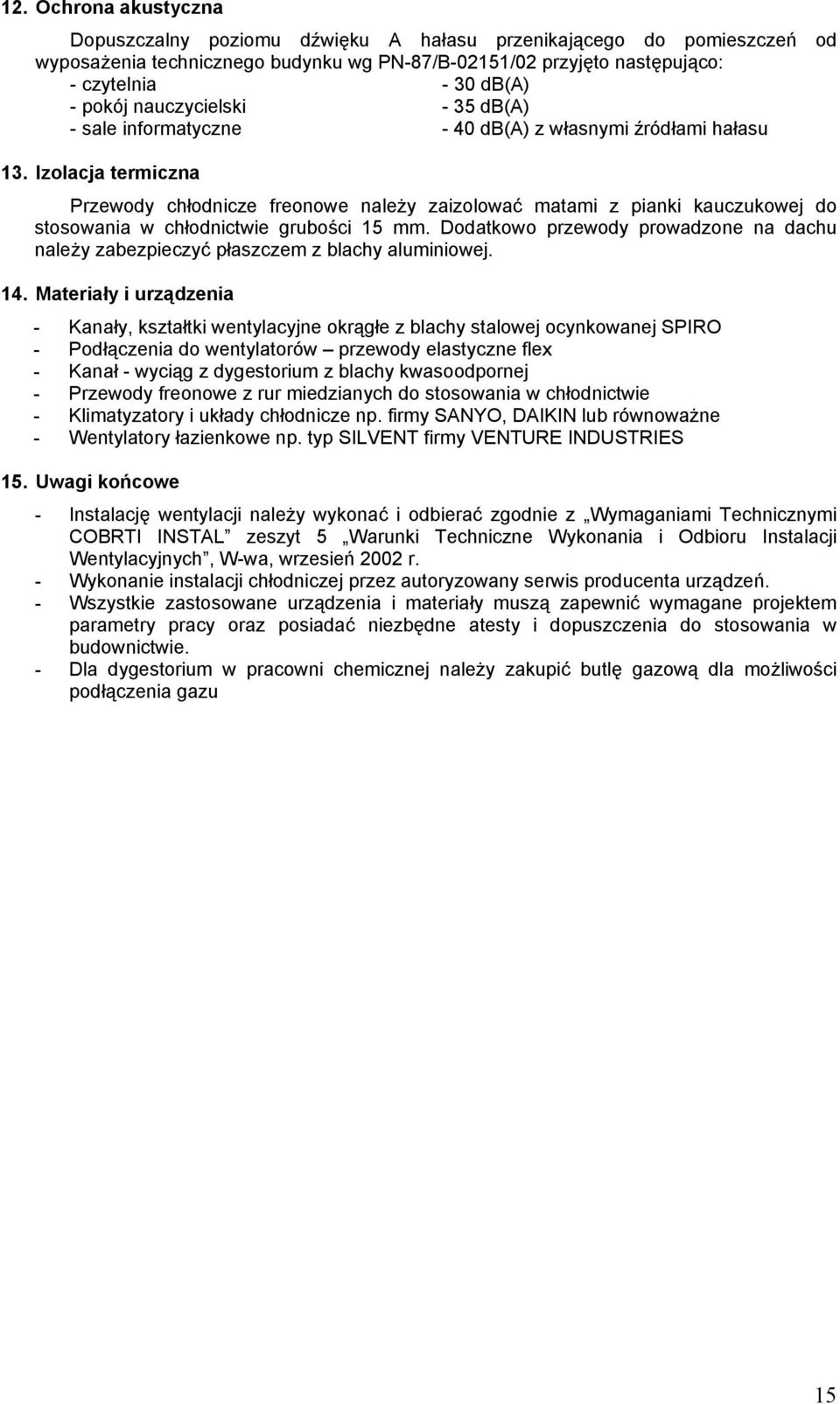

9 12. Ochrona akustyczna Dopuszczalny poziomu dźwięku A hałasu przenikającego do pomieszczeń od wyposażenia technicznego budynku wg PN-87/B-02151/02 przyjęto następująco: - czytelnia - 30 db(a) - pokój nauczycielski - 35 db(a) - sale informatyczne - 40 db(a) z własnymi źródłami hałasu 13. Izolacja termiczna Przewody chłodnicze freonowe należy zaizolować matami z pianki kauczukowej do stosowania w chłodnictwie grubości 15 mm. Dodatkowo przewody prowadzone na dachu należy zabezpieczyć płaszczem z blachy aluminiowej. 14. Materiały i urządzenia - Kanały, kształtki wentylacyjne okrągłe z blachy stalowej ocynkowanej SPIRO - Podłączenia do wentylatorów przewody elastyczne flex - Kanał - wyciąg z dygestorium z blachy kwasoodpornej - Przewody freonowe z rur miedzianych do stosowania w chłodnictwie - Klimatyzatory i układy chłodnicze np. firmy SANYO, DAIKIN lub równoważne - Wentylatory łazienkowe np. typ SILVENT firmy VENTURE INDUSTRIES 15. Uwagi końcowe - Instalację wentylacji należy wykonać i odbierać zgodnie z Wymaganiami Technicznymi COBRTI INSTAL zeszyt 5 Warunki Techniczne Wykonania i Odbioru Instalacji Wentylacyjnych, W-wa, wrzesień 2002 r. - Wykonanie instalacji chłodniczej przez autoryzowany serwis producenta urządzeń. - Wszystkie zastosowane urządzenia i materiały muszą zapewnić wymagane projektem parametry pracy oraz posiadać niezbędne atesty i dopuszczenia do stosowania w budownictwie. - Dla dygestorium w pracowni chemicznej należy zakupić butlę gazową dla możliwości podłączenia gazu 15

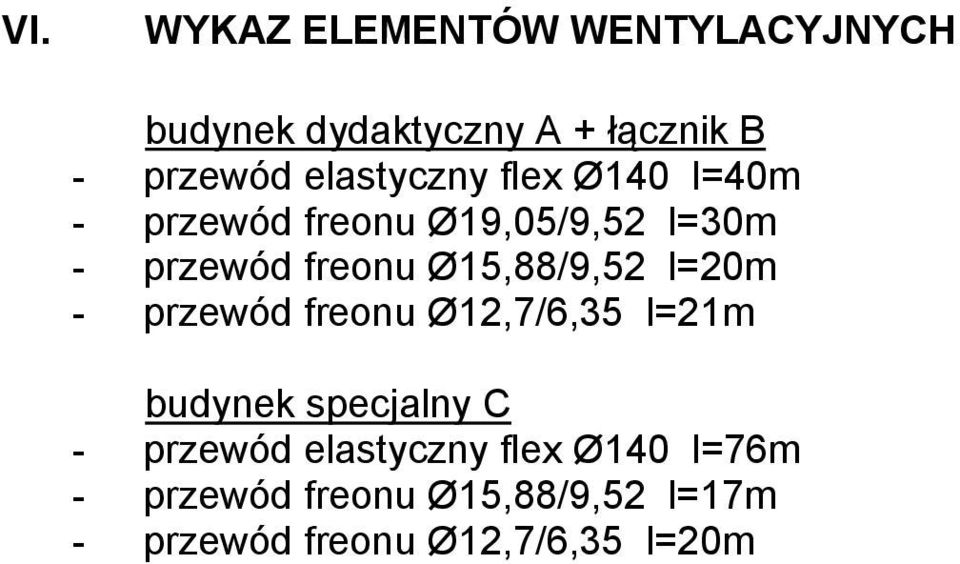

10 VI. WYKAZ ELEMENTÓW WENTYLACYJNYCH budynek dydaktyczny A + łącznik B - przewód elastyczny flex Ø140 l=40m - przewód freonu Ø19,05/9,52 l=30m - przewód freonu Ø15,88/9,52 l=20m - przewód freonu Ø12,7/6,35 l=21m budynek specjalny C - przewód elastyczny flex Ø140 l=76m - przewód freonu Ø15,88/9,52 l=17m - przewód freonu Ø12,7/6,35 l=20m
