1 ZAWARTOŚĆ OPRACOWANIA I OPIS TECHNICZNY 1.0 Podstawa opracowania 2.0 Wprowadzenie 3.0 Zakres opracowania 4.0 Instalacja wentylacji i klimatyzacji 5.0 Instalacja kanalizacji sanitarnej oraz zimnej i ciepłej wody 6.0 Uwagi końcowe 7.0. Specyfikacja elementów wentylacji i klimatyzacji 8.0. Specyfikacja elementów wod.- kan. ogrzewania II ZAŁĄCZNIKI 1. Uprawnienia budowlane 2. Wpis z Polskiej Izby Inżynierów Budownictwa 3. Oświadczenie III RYSUNKI 1. Rzut przyziemia. Budynek A 1:100 rys. w - k 1 2. Rzut piwnic. Budynek B 1:50 rys. w - k 2 3. Rzut parteru. Budynek B 1:50 rys. w - k 3 4.Schemat kanalizacji sanitarnej. Budynek B - rys. w - k 4 5. Schemat instalacji zimnej i ciepłej wody. Budynek B - rys. w - k 5 6. Rzut piwnic. Budynek B 1:50 rys. went Rzut parteru. Budynek B 1:50 rys. went Rzut dachu. Budynek B 1:100 rys.went Schemat instalacji wyciągowej z digestorium. Budynek B - rys. went. 4 2

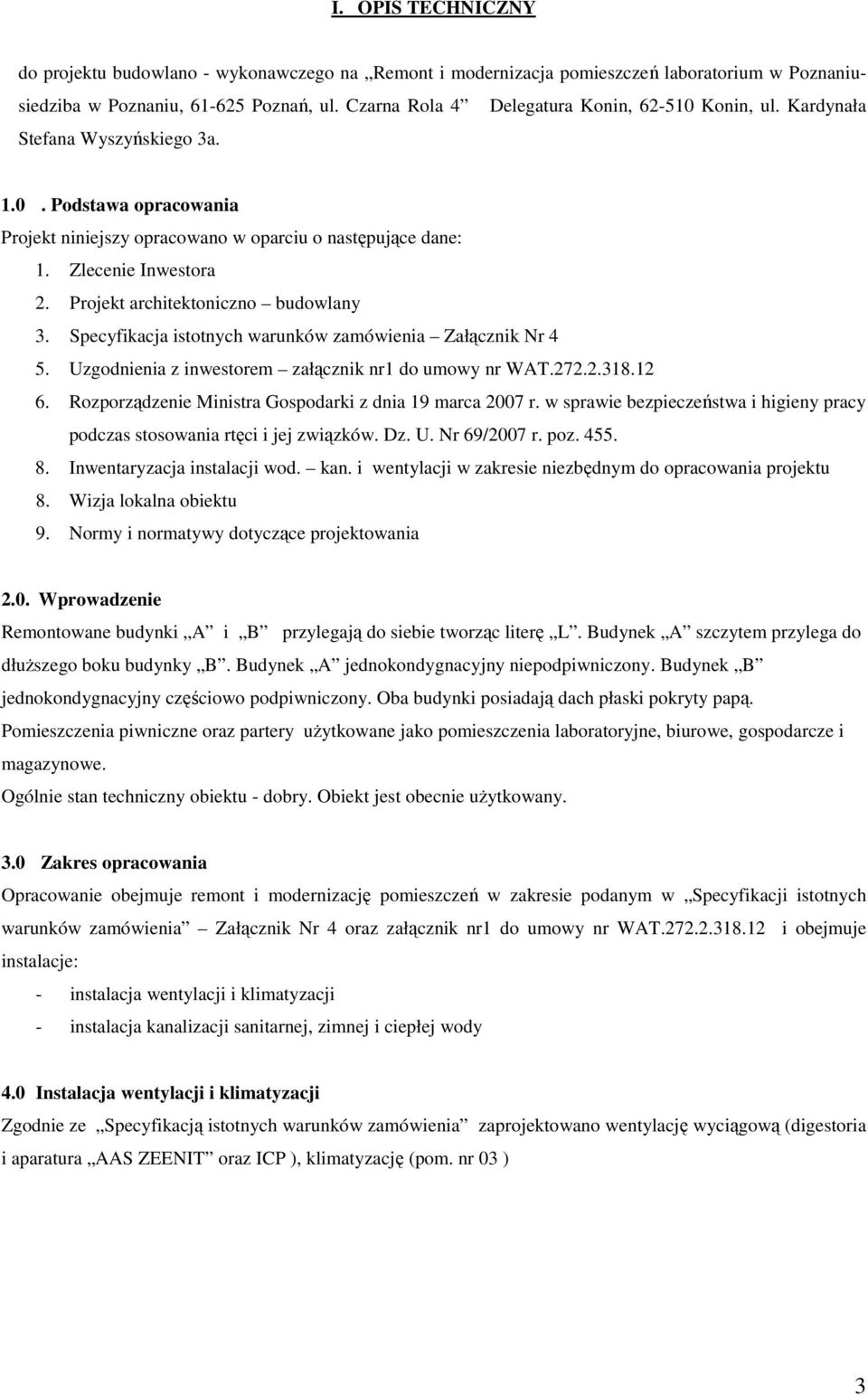

2 I. OPIS TECHNICZNY do projektu budowlano - wykonawczego na Remont i modernizacja pomieszczeń laboratorium w Poznaniusiedziba w Poznaniu, Poznań, ul. Czarna Rola 4 Delegatura Konin, Konin, ul. Kardynała Stefana Wyszyńskiego 3a Podstawa opracowania Projekt niniejszy opracowano w oparciu o następujące dane: 1. Zlecenie Inwestora 2. Projekt architektoniczno budowlany 3. Specyfikacja istotnych warunków zamówienia Załącznik Nr 4 5. Uzgodnienia z inwestorem załącznik nr1 do umowy nr WAT Rozporządzenie Ministra Gospodarki z dnia 19 marca 2007 r. w sprawie bezpieczeństwa i higieny pracy podczas stosowania rtęci i jej związków. Dz. U. Nr 69/2007 r. poz Inwentaryzacja instalacji wod. kan. i wentylacji w zakresie niezbędnym do opracowania projektu 8. Wizja lokalna obiektu 9. Normy i normatywy dotyczące projektowania 2.0. Wprowadzenie Remontowane budynki A i B przylegają do siebie tworząc literę L. Budynek A szczytem przylega do dłuższego boku budynky B. Budynek A jednokondygnacyjny niepodpiwniczony. Budynek B jednokondygnacyjny częściowo podpiwniczony. Oba budynki posiadają dach płaski pokryty papą. Pomieszczenia piwniczne oraz partery użytkowane jako pomieszczenia laboratoryjne, biurowe, gospodarcze i magazynowe. Ogólnie stan techniczny obiektu - dobry. Obiekt jest obecnie użytkowany. 3.0 Zakres opracowania Opracowanie obejmuje remont i modernizację pomieszczeń w zakresie podanym w Specyfikacji istotnych warunków zamówienia Załącznik Nr 4 oraz załącznik nr1 do umowy nr WAT i obejmuje instalacje: - instalacja wentylacji i klimatyzacji - instalacja kanalizacji sanitarnej, zimnej i ciepłej wody 4.0 Instalacja wentylacji i klimatyzacji Zgodnie ze Specyfikacją istotnych warunków zamówienia zaprojektowano wentylację wyciągową (digestoria i aparatura AAS ZEENIT oraz ICP ), klimatyzację (pom. nr 03 ) 3

3 BUDYNEK A specyfikacja nie obejmuje modernizacji instalacji wentylacji BUDYNEK B Pomieszczenie nr 02 W pomieszczeniu zamontowane będzie nowe digestorium DIG-1 ( przeniesione z pom. 26). Wywiew z digestorium zaprojektowano przez sieć kanałów z blachy kwasoodpornej Ø180 mm oraz owalnych 114 x 240 mm. Kanały owalne zamontowane będą w istniejącym kanale murowanym o wymiarach 14 x 27 cm. Na bloku wentylacyjnym na dachu zamontowany będzie wentylator dachowy chemoodporny dwubiegowy typ RVISP/4/ /025 LG, Ø180 o wydajności: 1 bieg V = 700 m 3 /h, H = 200 Pa, 2 bieg V = 1000 m 3 /h, H = 400 Pa, N = 0,75 kw 400V firmy Venture Industries. Pomieszczenie nr 03 W pomieszczeniu zamontowane jest 1 digestorium DIG-2. Digestorium pozostaje bez zmian. Zaprojektowano nowy wywiew z digestorium przez sieć kanałów z blachy kwasoodpornej Ø180 mm oraz owalnych 114 x 240 mm. Kanały owalne zamontowane będą w istniejącym kanale murowanym o wymiarach 14 x 27 cm. Na bloku wentylacyjnym na dachu zamontowany będzie wentylator dachowy chemoodporny dwubiegowy typ RVISP/4/ /025 LG, Ø180 o wydajności: 1 bieg V = 700 m 3 /h, H = 200 Pa, 2 bieg V = 1000 m 3 /h, H = 400 Pa, N = 0,75 kw 400V firmy Venture Industries Klimatyzacja - pomieszczenie nr 03 W pomieszczeniu nr 03 zgodnie ze specyfikacją zaprojektowano klimatyzator lokalny. Zaprojektowano klimatyzator SPLIT firmy FUJISTU składający się z jednostki wewnętrznej typ ASY7 UB, Qc.o. = 2,3 kw, Qchł = 2,2 kw zamontowanej w pomieszczeniu pod stropem oraz jednostki zewnętrznej typ AOY7UB, N = 1, 0 kw 230 V zamontowanej na ścianie zewnętrznej. Zaprojektowany klimatyzator spełnia funkcję chłodzenia i ogrzewania w pomieszczeniu. Sterowanie oraz zadawanie parametrów powietrza pilotem bezprzewodowym. Lokalizację klimatyzatorów pokazana na rys. nr went 1 i went. 2. Dystrybutor: Klima-Raflik, Suchy Las ul. Nowy Rynek Instalacja kanalizacji sanitarnej oraz zimnej i ciepłej wody BUDYNEK A W pomieszczeniach budynku A przewiduje się następujący zakres prac: Pomieszczenie nr 8 - zmywalnia Wymiana baterii zlewozmywakowej ściennej 2 komplety Pomieszczenie nr 9 Wymiana zlewozmywaka, baterii zlewozmywakowej ściennej, podejścia wody zimnej i ciepłej oraz podejścia kanalizacji 1 komplet 4

4 Pomieszczenie nr 10/11 Modernizacja stanowisk do mycia wymiana zlewozmywaka, baterii zlewozmywakowej stojącej, podejścia wody zimnej i ciepłej oraz podejścia kanalizacji 2 komplety Pomieszczenie nr 10 Modernizacja stanowisk do mycia wymiana zlewozmywaka, baterii zlewozmywakowej stojącej, podejścia wody zimnej i ciepłej oraz podejścia kanalizacji 2 komplety Pomieszczenie nr 13 Wymiana baterii umywalkowej ściennej, podejścia wody zimnej i ciepłej 1 komplet BUDYNEK B W pomieszczeniach budynku B przewiduje się następujący zakres prac: Pomieszczenie nr 02 (dawna szatnia) Wykonanie nowego stanowiska do mycia montaż zlewozmywaka, baterii zlewozmywakowej stojącej, podejścia wody zimnej i ciepłej oraz podejścia kanalizacji 1 komplet Wykonanie nowego podejścia wody zimnej i kanalizacji do digestorium 1 komplet Wykonanie kanalizacji podposadzkowej od rewizji R do istniejącego pionu K z rur PVC. Wykonanie instalacji wody zimnej i ciepłej od istniejącego pionu W do nowoprojektowanych urządzeń z rur stalowych ocynkowanych.. Pomieszczenie nr 03 Modernizacja stanowiska do mycia wymiana zlewozmywaka, baterii zlewozmywakowej stojącej, podejścia wody zimnej i ciepłej oraz podejścia kanalizacji 1 komplet Wykonanie nowego podejścia wody zimnej i kanalizacji do digestorium (włączenie do rewizji R w pomieszczeniu 02) 1 komplet Wykonanie instalacji wody zimnej od istniejącego pionu W do digestorium 1 komplet Pomieszczenie nr 06 Wymiana umywalki, baterii umywalkowej ściennej, podejścia wody zimnej i ciepłej oraz podejścia kanalizacji 1 komplet. Pomieszczenie nr 21 Wymiana zlewu, baterii zlewozmywakowejj ściennej, podejścia wody zimnej i ciepłej oraz podejścia kanalizacji 1 komplet Pomieszczenie nr 22 Modernizacja stanowiska do mycia wymiana zlewozmywaka, baterii zlewozmywakowej stojącej, podejścia wody zimnej i ciepłej oraz podejścia kanalizacji 1 komplet 5

5 Pomieszczenie nr 23 Modernizacja stanowiska do mycia wymiana zlewozmywaka, baterii zlewozmywakowej stojącej, podejścia wody zimnej i ciepłej oraz podejścia kanalizacji 1 komplet Pomieszczenie nr 28 Wykonanie nowego podejścia wody zimnej i kanalizacji do2 digestoriów ( wymiana digestoriów na nowe) 2 komplety. Pomieszczenie nr 29 Wykonanie nowego podejścia wody zimnej i kanalizacji do2 digestoriów ( wymiana digestoriów na nowe) 2 komplety. 6.0 Uwagi końcowe - Rozprowadzanie poszczególnych instalacji w budynku pokazano na rzutach i rozwinięciach. - Całość robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montażowych cz. II Instalacje sanitarne i przemysłowe oraz z przepisami bhp i p.poż. - W przypadku niejasności i problemów technicznych skonsultować się z projektantem lub inspektorem nadzoru. - Dopuszcza się montaż urządzeń innych firm pod warunkiem zachowania zaprojektowanych parametrów. 7.0 Specyfikacja elementów wentylacji i klimatyzacji BUDYNEK A Specyfikacja nie obejmuje modernizacji instalacji wentylacji BUDYNEK B Elementy projektowane 7.1. Wywiew z pomieszczenia 02 digestorium DIG-1 D1-1 Kanał z bl. kwasoodpornej Ø180 mm, Σl = 1000 mm kpl.1 D1-2 Kolano 90 o z bl. kwasoodpornej Ø180 mm szt. 1 D1-3- Trójnik 90 o owalny 110x240/ Ø180/ owalny 110x240 z bl. kwasoodpornej szt. 1 D1-4 Denko z odkraplaczem z bl. kwasoodpornej owalne 110x240 mm szt. 1 D1-5 Kanał z bl. kwasoodpornej owalny 110x240 mm Σl = 5500 mm kpl.1 D1-6 Podstawa dachowa z bl. kwasoodpornej typ B/II/owalna 110x240 mm szt. 1 D1-7 Kształtka z bl. kwasoodpornej owalna 110x240/Ø250 mm szt. 1 D1-8 Wentylator dachowy chemoodporny dwubiegowy typ RVISP/4/ /025 LG, Ø180 o wydajności: 1 bieg V = 700 m 3 /h, H = 200 Pa, 2 bieg V = 1000 m 3 /h, 6

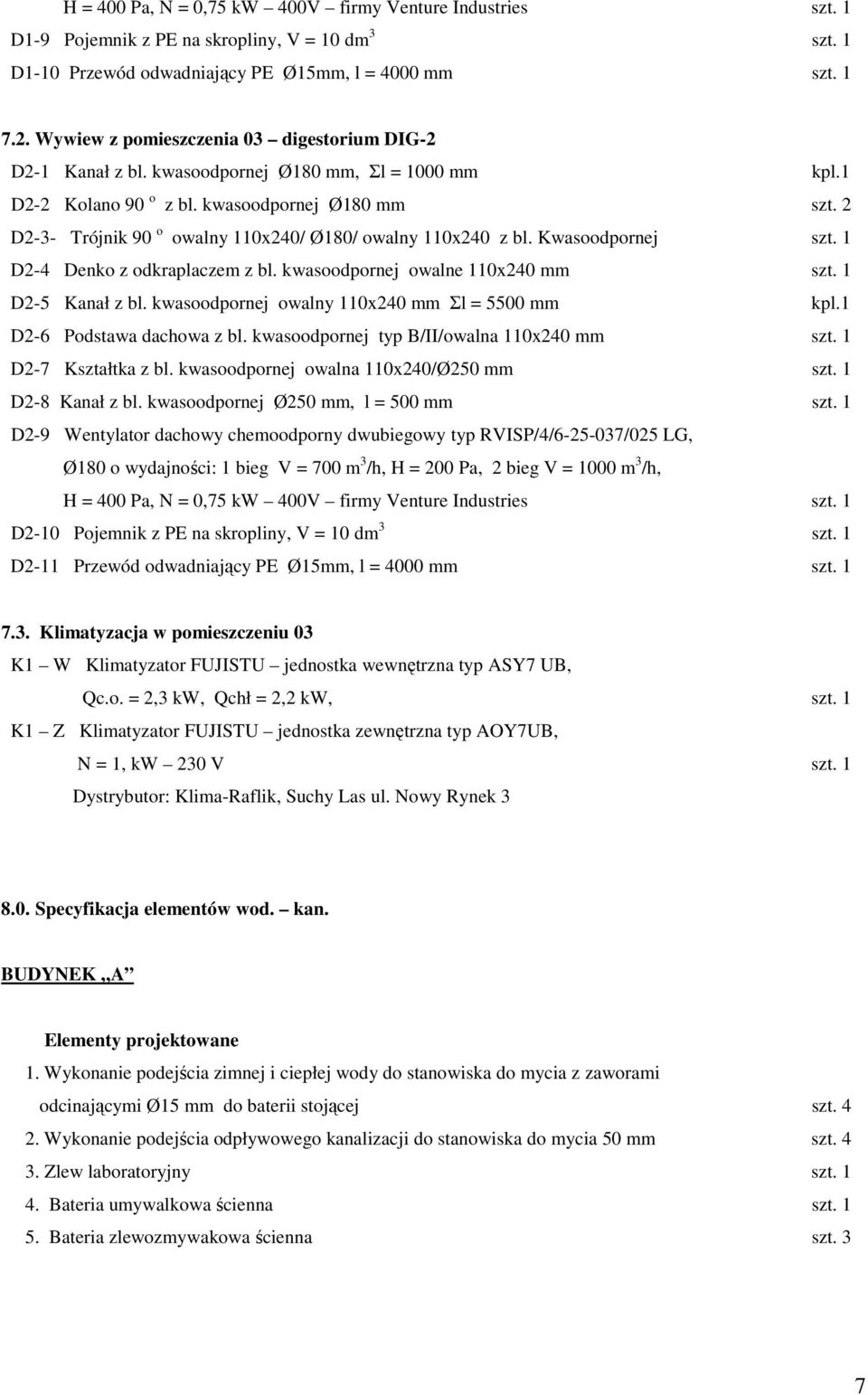

6 H = 400 Pa, N = 0,75 kw 400V firmy Venture Industries szt. 1 D1-9 Pojemnik z PE na skropliny, V = 10 dm 3 szt. 1 D1-10 Przewód odwadniający PE Ø15mm, l = 4000 mm szt Wywiew z pomieszczenia 03 digestorium DIG-2 D2-1 Kanał z bl. kwasoodpornej Ø180 mm, Σl = 1000 mm kpl.1 D2-2 Kolano 90 o z bl. kwasoodpornej Ø180 mm szt. 2 D2-3- Trójnik 90 o owalny 110x240/ Ø180/ owalny 110x240 z bl. Kwasoodpornej szt. 1 D2-4 Denko z odkraplaczem z bl. kwasoodpornej owalne 110x240 mm szt. 1 D2-5 Kanał z bl. kwasoodpornej owalny 110x240 mm Σl = 5500 mm kpl.1 D2-6 Podstawa dachowa z bl. kwasoodpornej typ B/II/owalna 110x240 mm szt. 1 D2-7 Kształtka z bl. kwasoodpornej owalna 110x240/Ø250 mm szt. 1 D2-8 Kanał z bl. kwasoodpornej Ø250 mm, l = 500 mm szt. 1 D2-9 Wentylator dachowy chemoodporny dwubiegowy typ RVISP/4/ /025 LG, Ø180 o wydajności: 1 bieg V = 700 m 3 /h, H = 200 Pa, 2 bieg V = 1000 m 3 /h, H = 400 Pa, N = 0,75 kw 400V firmy Venture Industries szt. 1 D2-10 Pojemnik z PE na skropliny, V = 10 dm 3 szt. 1 D2-11 Przewód odwadniający PE Ø15mm, l = 4000 mm szt Klimatyzacja w pomieszczeniu 03 K1 W Klimatyzator FUJISTU jednostka wewnętrzna typ ASY7 UB, Qc.o. = 2,3 kw, Qchł = 2,2 kw, szt. 1 K1 Z Klimatyzator FUJISTU jednostka zewnętrzna typ AOY7UB, N = 1, kw 230 V szt. 1 Dystrybutor: Klima-Raflik, Suchy Las ul. Nowy Rynek Specyfikacja elementów wod. kan. BUDYNEK A Elementy projektowane 1. Wykonanie podejścia zimnej i ciepłej wody do stanowiska do mycia z zaworami odcinającymi Ø15 mm do baterii stojącej szt Wykonanie podejścia odpływowego kanalizacji do stanowiska do mycia 50 mm szt Zlew laboratoryjny szt Bateria umywalkowa ścienna szt Bateria zlewozmywakowa ścienna szt. 3 7

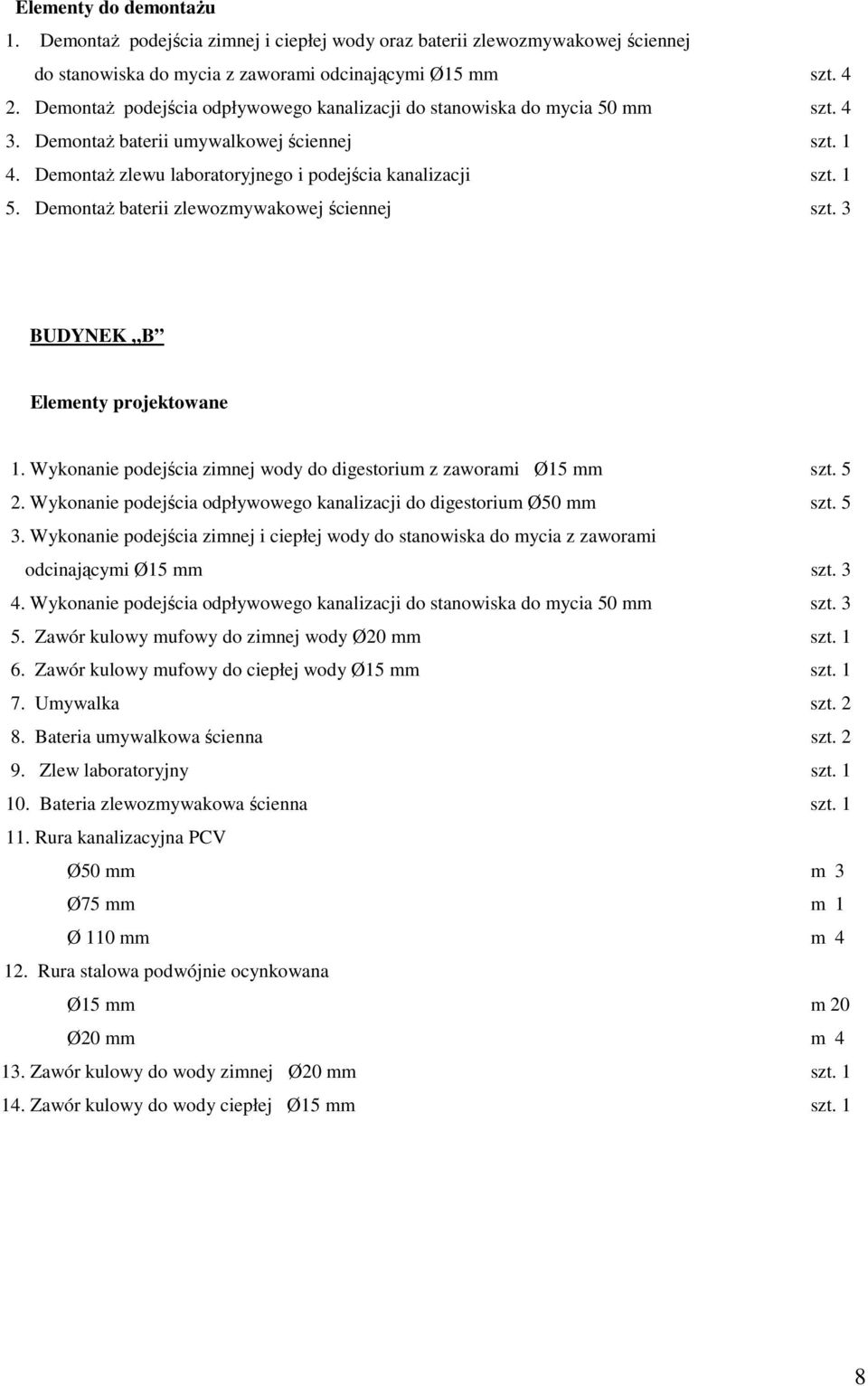

7 Elementy do demontażu 1. Demontaż podejścia zimnej i ciepłej wody oraz baterii zlewozmywakowej ściennej do stanowiska do mycia z zaworami odcinającymi Ø15 mm szt Demontaż podejścia odpływowego kanalizacji do stanowiska do mycia 50 mm szt Demontaż baterii umywalkowej ściennej szt Demontaż zlewu laboratoryjnego i podejścia kanalizacji szt Demontaż baterii zlewozmywakowej ściennej szt. 3 BUDYNEK B Elementy projektowane 1. Wykonanie podejścia zimnej wody do digestorium z zaworami Ø15 mm szt Wykonanie podejścia odpływowego kanalizacji do digestorium Ø50 mm szt Wykonanie podejścia zimnej i ciepłej wody do stanowiska do mycia z zaworami odcinającymi Ø15 mm szt Wykonanie podejścia odpływowego kanalizacji do stanowiska do mycia 50 mm szt Zawór kulowy mufowy do zimnej wody Ø20 mm szt Zawór kulowy mufowy do ciepłej wody Ø15 mm szt Umywalka szt Bateria umywalkowa ścienna szt Zlew laboratoryjny szt Bateria zlewozmywakowa ścienna szt Rura kanalizacyjna PCV Ø50 mm m 3 Ø75 mm m 1 Ø 110 mm m Rura stalowa podwójnie ocynkowana Ø15 mm m 20 Ø20 mm m Zawór kulowy do wody zimnej Ø20 mm szt Zawór kulowy do wody ciepłej Ø15 mm szt. 1 8

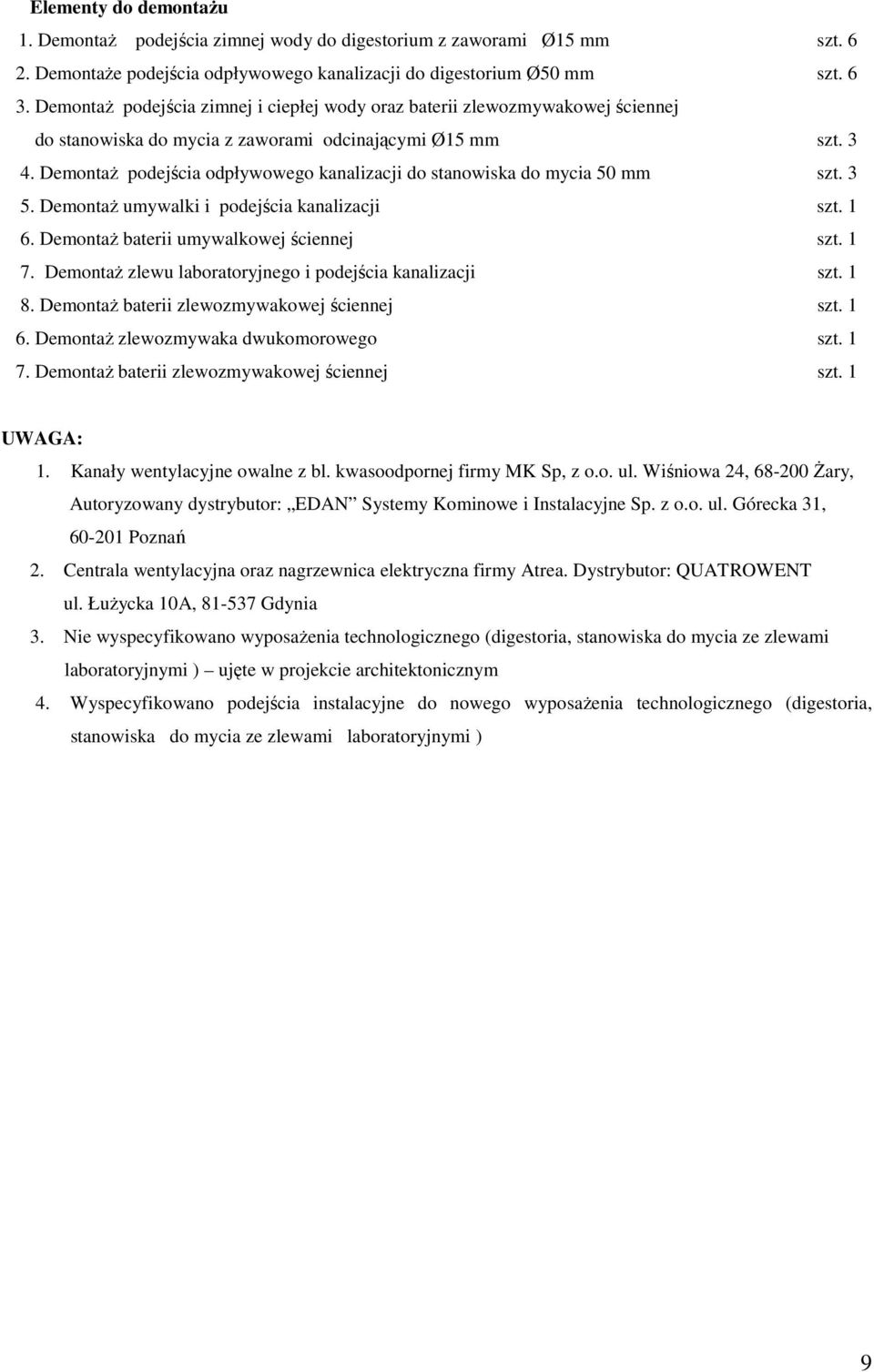

8 Elementy do demontażu 1. Demontaż podejścia zimnej wody do digestorium z zaworami Ø15 mm szt Demontaże podejścia odpływowego kanalizacji do digestorium Ø50 mm szt Demontaż podejścia zimnej i ciepłej wody oraz baterii zlewozmywakowej ściennej do stanowiska do mycia z zaworami odcinającymi Ø15 mm szt Demontaż podejścia odpływowego kanalizacji do stanowiska do mycia 50 mm szt Demontaż umywalki i podejścia kanalizacji szt Demontaż baterii umywalkowej ściennej szt Demontaż zlewu laboratoryjnego i podejścia kanalizacji szt Demontaż baterii zlewozmywakowej ściennej szt Demontaż zlewozmywaka dwukomorowego szt Demontaż baterii zlewozmywakowej ściennej szt. 1 UWAGA: 1. Kanały wentylacyjne owalne z bl. kwasoodpornej firmy MK Sp, z o.o. ul. Wiśniowa 24, Żary, Autoryzowany dystrybutor: EDAN Systemy Kominowe i Instalacyjne Sp. z o.o. ul. Górecka 31, Poznań 2. Centrala wentylacyjna oraz nagrzewnica elektryczna firmy Atrea. Dystrybutor: QUATROWENT ul. Łużycka 10A, Gdynia 3. Nie wyspecyfikowano wyposażenia technologicznego (digestoria, stanowiska do mycia ze zlewami laboratoryjnymi ) ujęte w projekcie architektonicznym 4. Wyspecyfikowano podejścia instalacyjne do nowego wyposażenia technologicznego (digestoria, stanowiska do mycia ze zlewami laboratoryjnymi ) 9
