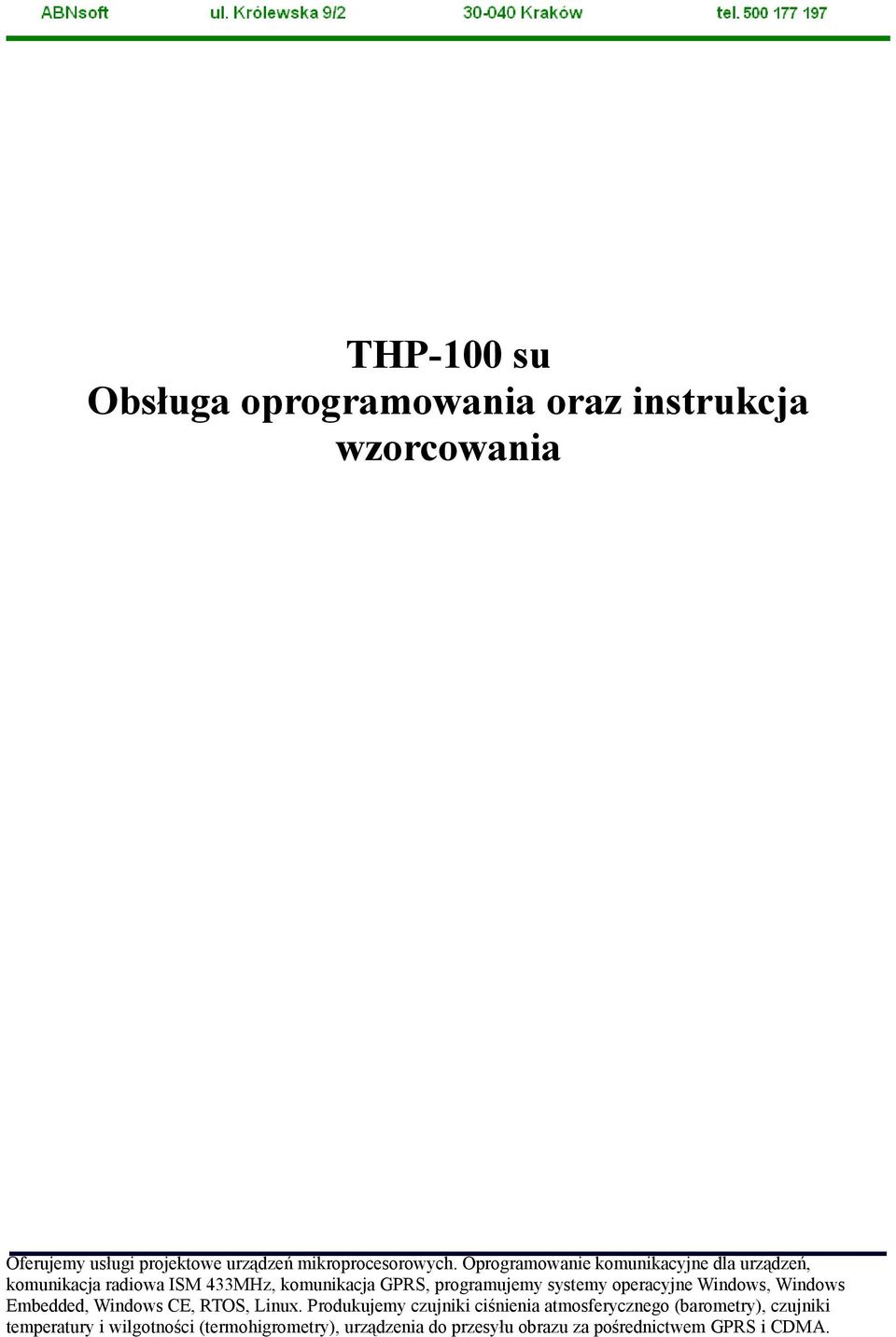

1 THP-100 su Obsługa oprogramowania oraz instrukcja wzorcowania

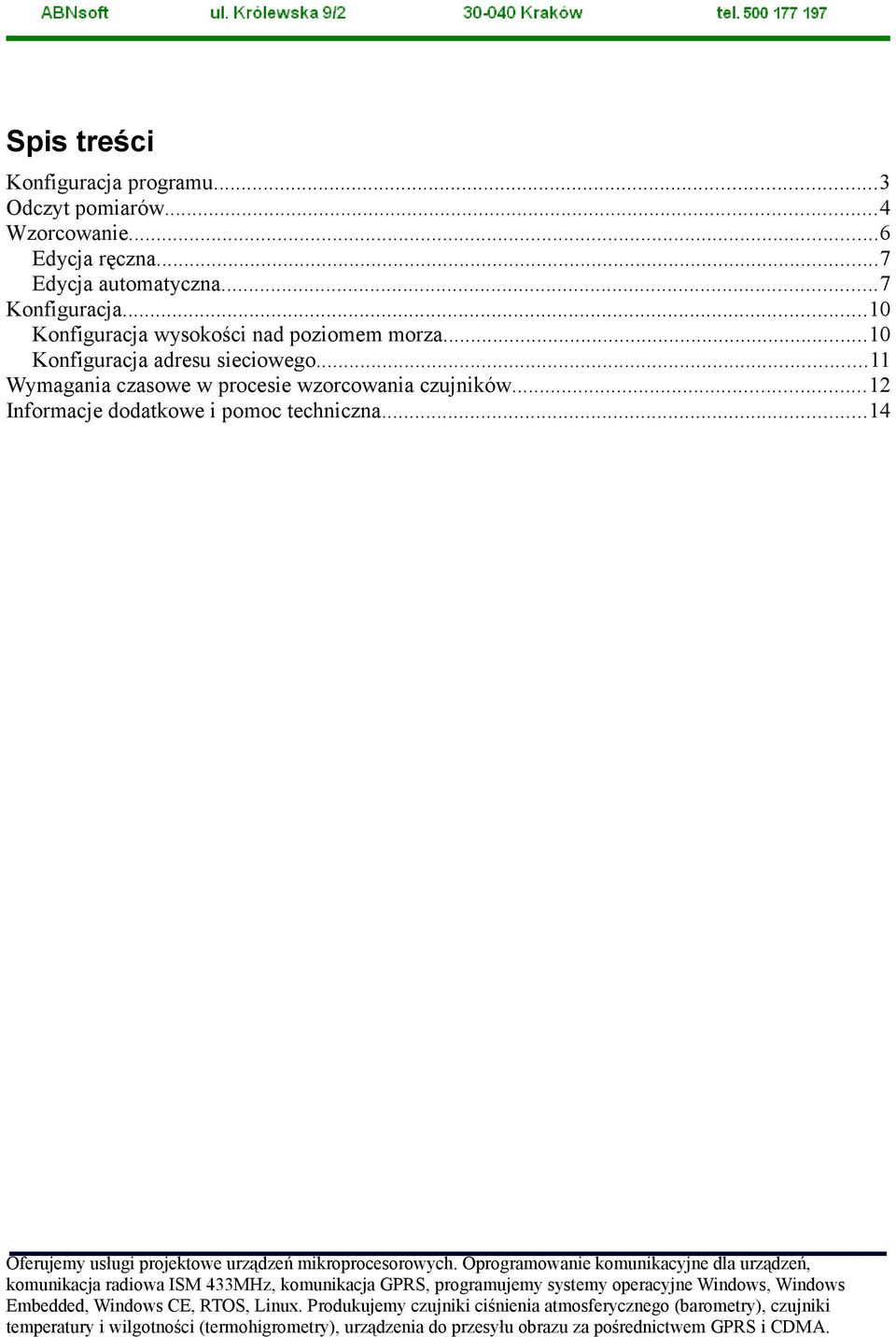

2 Spis treści Konfiguracja programu...3 Odczyt pomiarów...4 Wzorcowanie...6 Edycja ręczna...7 Edycja automatyczna...7 Konfiguracja...10 Konfiguracja wysokości nad poziomem morza...10 Konfiguracja adresu sieciowego...11 Wymagania czasowe w procesie wzorcowania czujników...12 Informacje dodatkowe i pomoc techniczna...14

3 Konfiguracja programu Do prawidłowej pracy programu niezbędna jest jego konfiguracja, której dokonujemy w pliku tekstowym param.ini. Przykładowa zawartość tego pliku : PortCOM=COM2 DefaultRTS=true W pierwszej linii wybieramy port COM na jakim zainstalowany jest nasz konwerter RS485 w linii drugiej ( DefaultRTS ) definiujemy czy włączenie nadawania odbywa się logiczną jedynką czy zerem. Do wyboru mamy wartości true oraz false. Ustawienie to dotyczy tylko konwerterów które wymagają sterowania przepływem na linii RTS. Nowoczesne konwertery będą prawidłowo pracowały przy każdym ustawieniu.

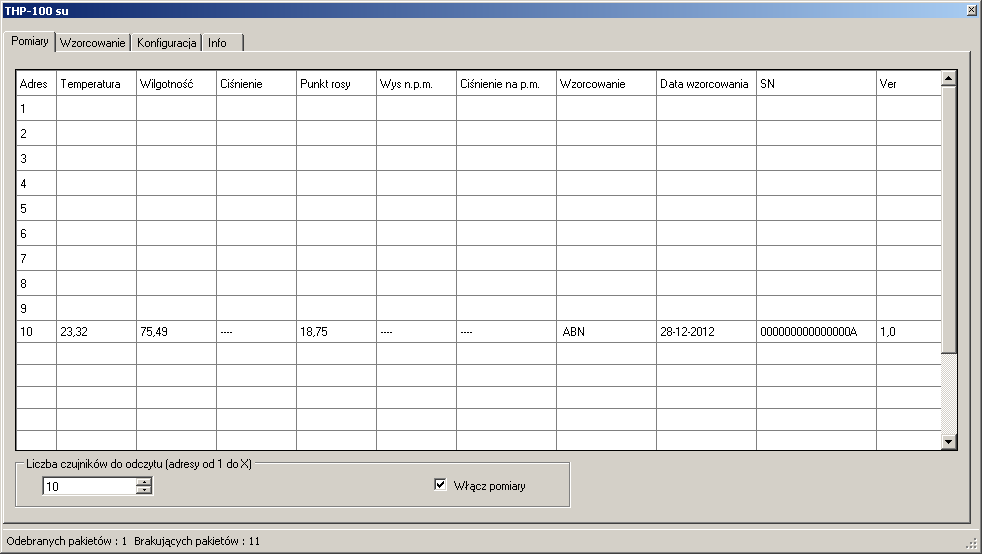

4 Odczyt pomiarów Do odczytu pomiarów służy zakładka Pomiary Po wybraniu liczby czujników jakie zostały podłączone do konwertera i uruchomieniu Włącz pomiar w kolejnych kolumnach możemy odczytać : Adres czujnika Temperaturę Wilgotność Ciśnienie atmosferyczne Punkt rosy Wysokość nad poziomem morza Ciśnienie przeliczone do poziomu morza Nazwę instytucji wzorcującej ( 4 literowy skrót) Datę wzorcowania Numer seryjny czujnika Wersję oprogramowania

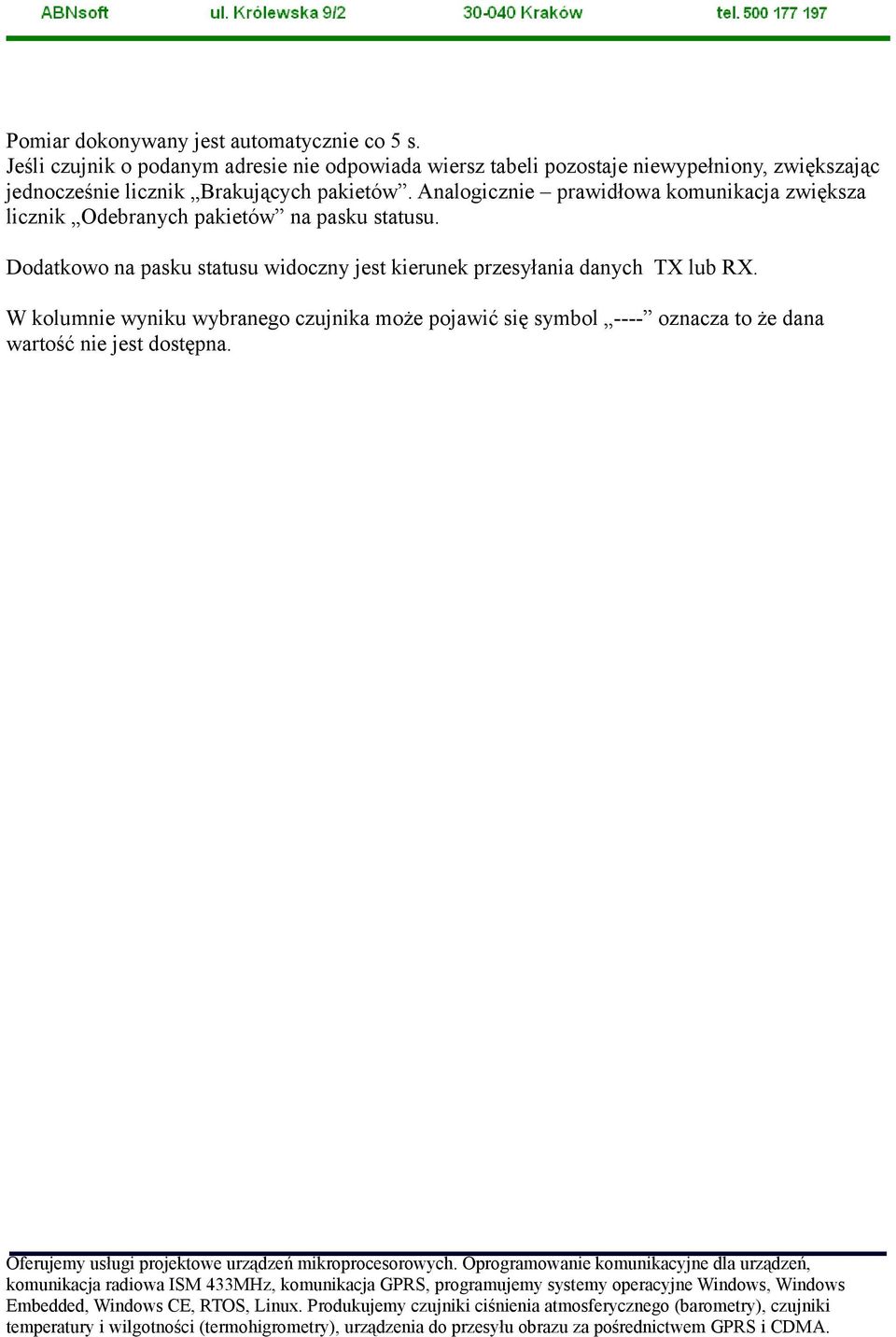

5 Pomiar dokonywany jest automatycznie co 5 s. Jeśli czujnik o podanym adresie nie odpowiada wiersz tabeli pozostaje niewypełniony, zwiększając jednocześnie licznik Brakujących pakietów. Analogicznie prawidłowa komunikacja zwiększa licznik Odebranych pakietów na pasku statusu. Dodatkowo na pasku statusu widoczny jest kierunek przesyłania danych TX lub RX. W kolumnie wyniku wybranego czujnika może pojawić się symbol ---- oznacza to że dana wartość nie jest dostępna.

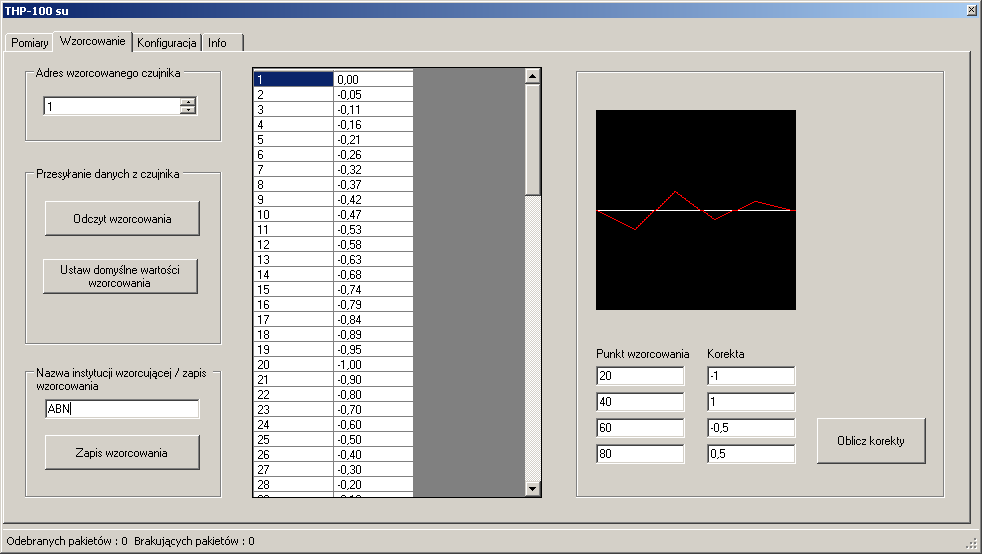

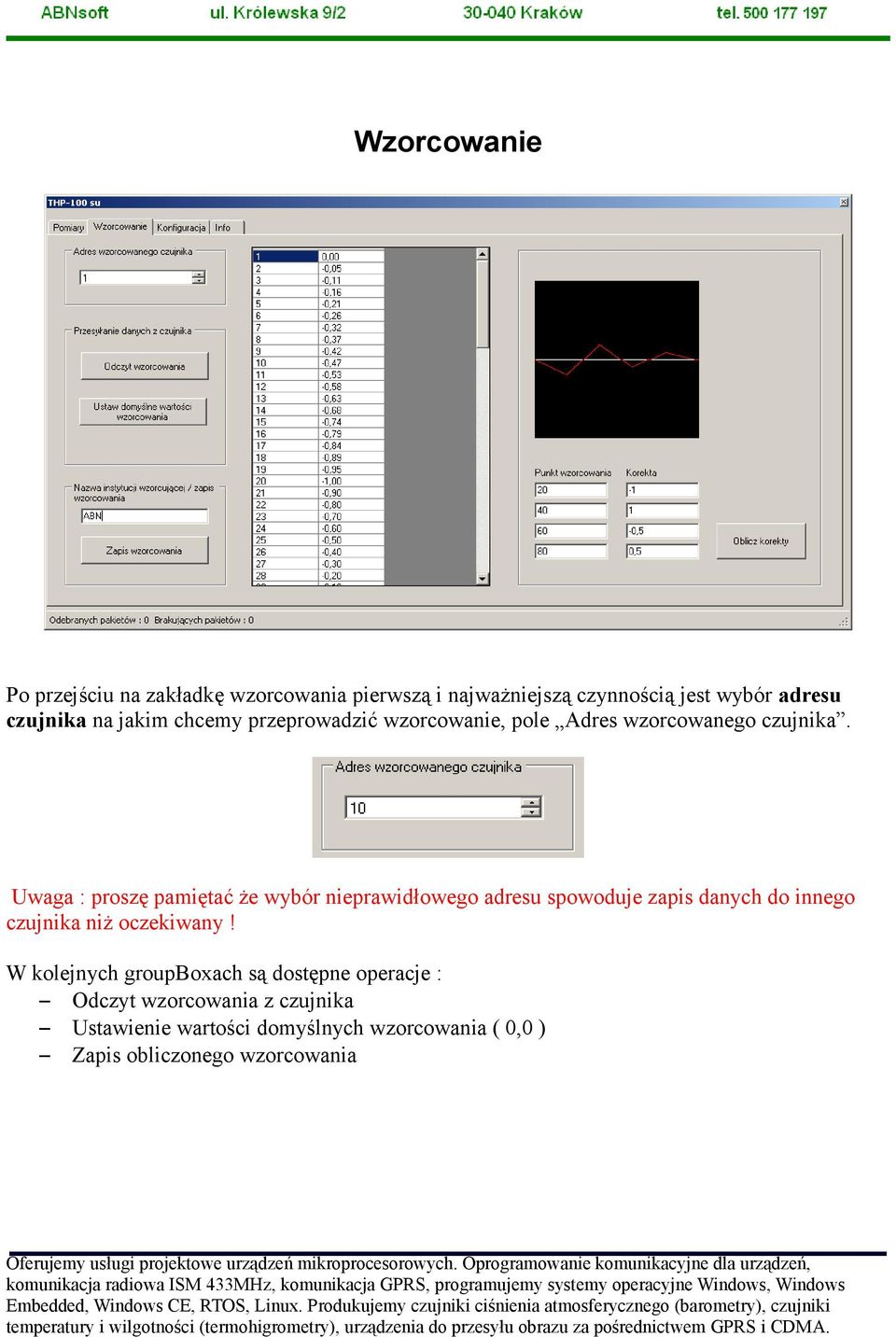

6 Wzorcowanie Po przejściu na zakładkę wzorcowania pierwszą i najważniejszą czynnością jest wybór adresu czujnika na jakim chcemy przeprowadzić wzorcowanie, pole Adres wzorcowanego czujnika. Uwaga : proszę pamiętać że wybór nieprawidłowego adresu spowoduje zapis danych do innego czujnika niż oczekiwany! W kolejnych groupboxach są dostępne operacje : Odczyt wzorcowania z czujnika Ustawienie wartości domyślnych wzorcowania ( 0,0 ) Zapis obliczonego wzorcowania

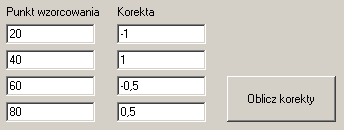

7 W środkowej części ekranu znajduje się tablica wartości jaka zostanie przesłana do czujnika. Znajdują się w niej wartości korekcyjne dla każdego punktu wilgotności od 1 do 100 % z krokiem 1 %. Tablicę tą należy wypełnić obliczonymi poprawkami. Do dyspozycji mamy dwie możliwości edycyjne : edycja ręczna po dwukrotnym kliknięciu lub naciśnięciu F2 edycja automatyczna przez podanie punktów wzorcowania i wartości korekcyjnych Edycja ręczna Daje możliwość dowolnej edycji danych korekcyjnych, metoda ta jest pracochłonna jednak pozwala uzyskać najlepszy efekt. Edycja automatyczna Pozwala na automatyczne wypełnienie pól tabeli na podstawie wyznaczonych wartości korekcyjnych. Do dyspozycji mamy 4 punkty w jakich można wykonać wzorcowanie. Wyliczając na ich podstawie pozostałe punkty. Punkty w jakich dokonujemy wzorcowania podajemy w lewej kolumnie Punkty wzorcowania, wartości te są zależne od laboratorium wzorcującego i / lub wybrane przez nas. W prawej kolumnie podajemy korektę jaką należy wprowadzić np. gdy laboratorium stwierdzi że czujnik w wilgotności 20% wskazał 21%, co oznacza że należy to wskazanie skorygować o -1% aby było prawidłowe. Postępując zgodnie z podanym przykładem uzupełniamy wszystkie lub część punktów. Po tej czynności klikamy przycisk Oblicz korekty. W odpowiedzi otrzymamy wykres z orientacyjnym wyglądem krzywej korekcyjnej.

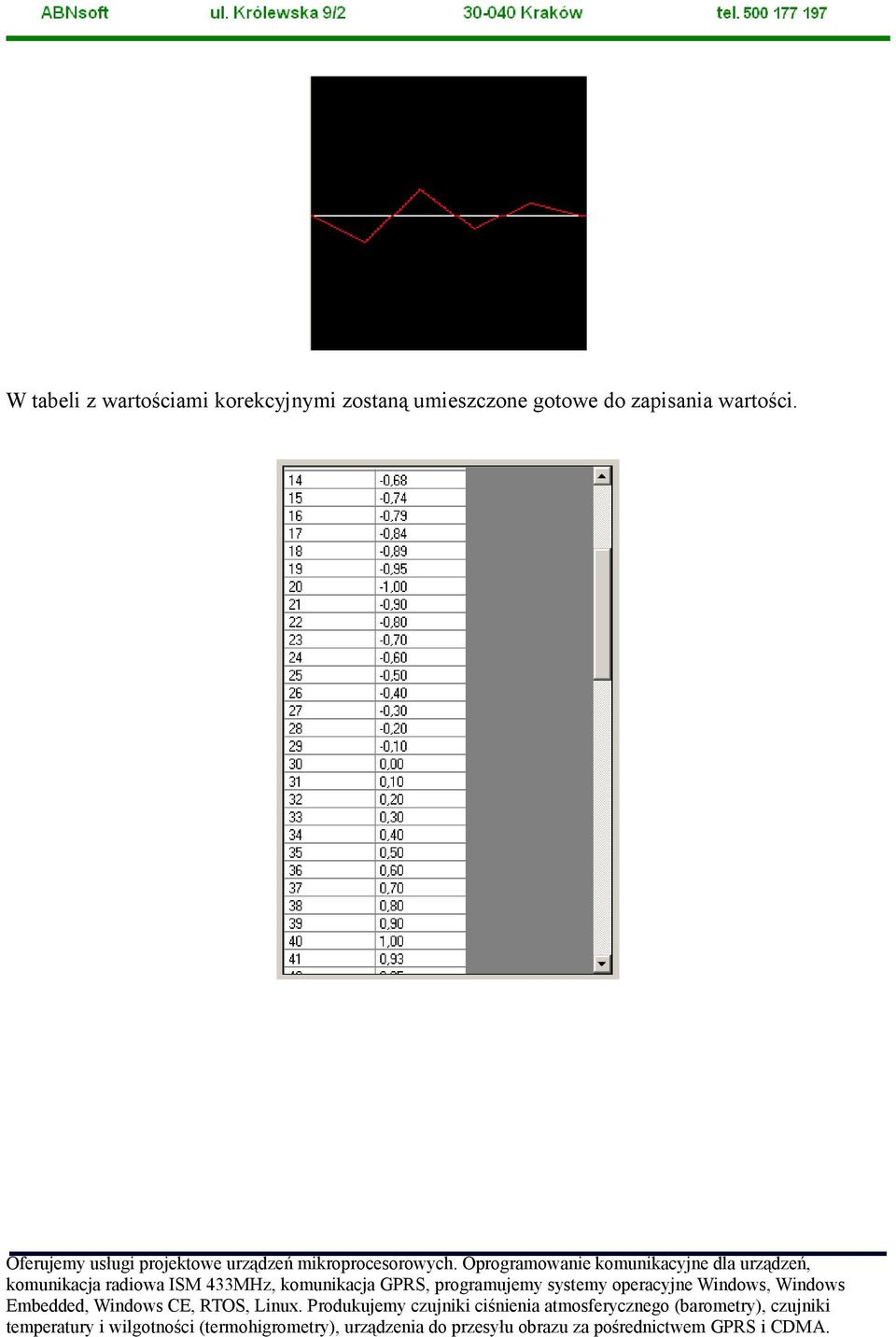

8 W tabeli z wartościami korekcyjnymi zostaną umieszczone gotowe do zapisania wartości.

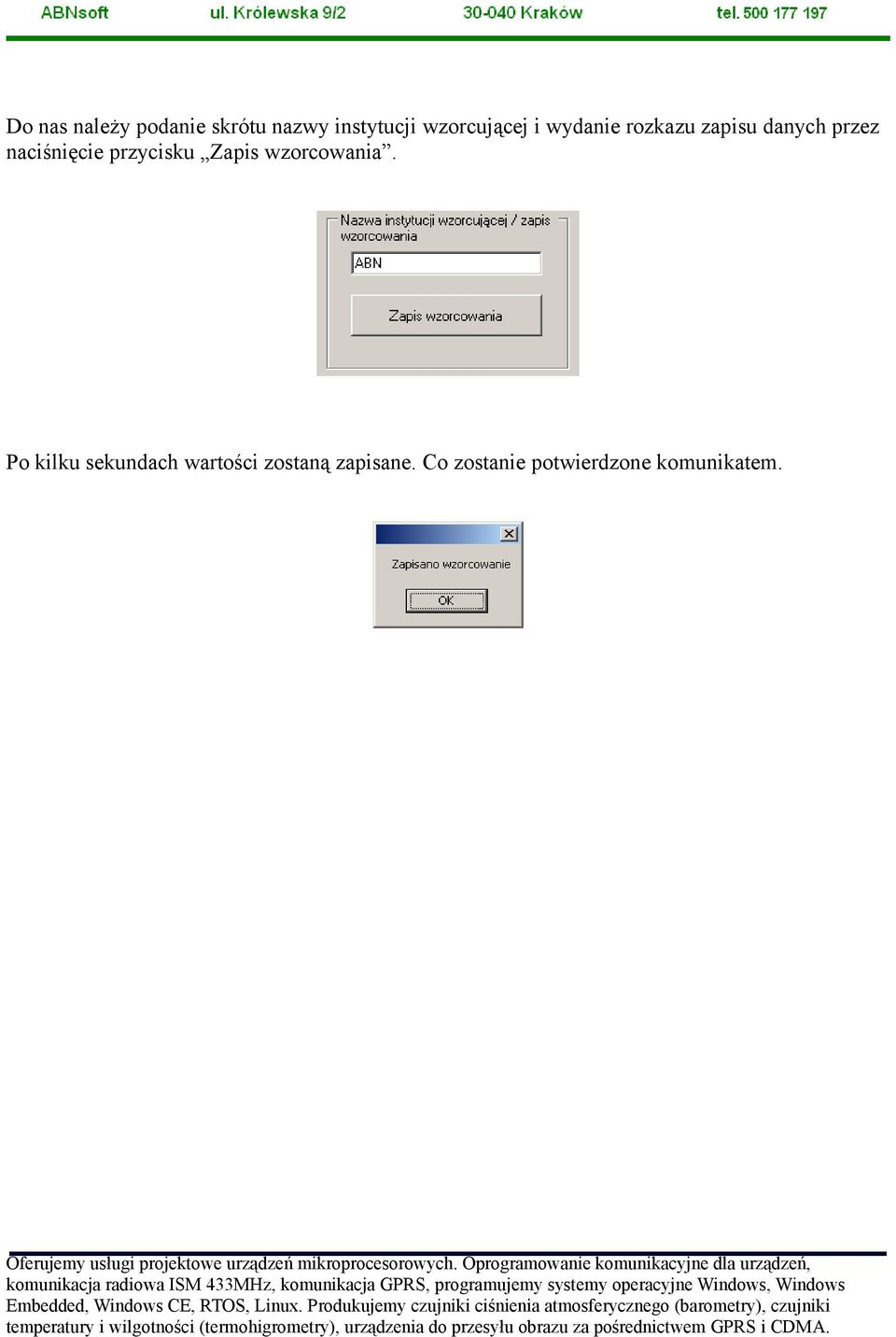

9 Do nas należy podanie skrótu nazwy instytucji wzorcującej i wydanie rozkazu zapisu danych przez naciśnięcie przycisku Zapis wzorcowania. Po kilku sekundach wartości zostaną zapisane. Co zostanie potwierdzone komunikatem.

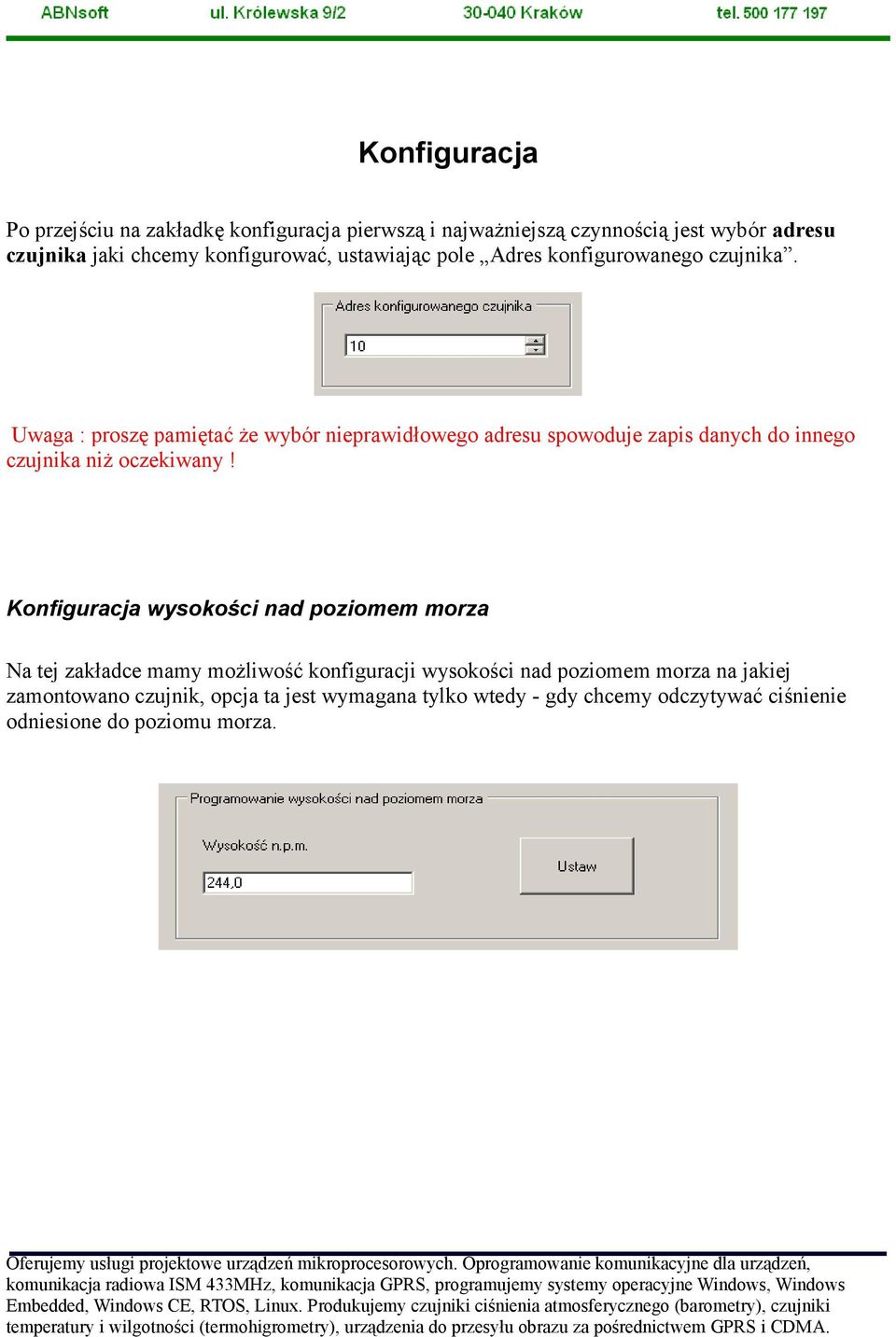

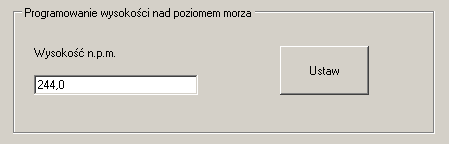

10 Konfiguracja Po przejściu na zakładkę konfiguracja pierwszą i najważniejszą czynnością jest wybór adresu czujnika jaki chcemy konfigurować, ustawiając pole Adres konfigurowanego czujnika. Uwaga : proszę pamiętać że wybór nieprawidłowego adresu spowoduje zapis danych do innego czujnika niż oczekiwany! Konfiguracja wysokości nad poziomem morza Na tej zakładce mamy możliwość konfiguracji wysokości nad poziomem morza na jakiej zamontowano czujnik, opcja ta jest wymagana tylko wtedy - gdy chcemy odczytywać ciśnienie odniesione do poziomu morza.

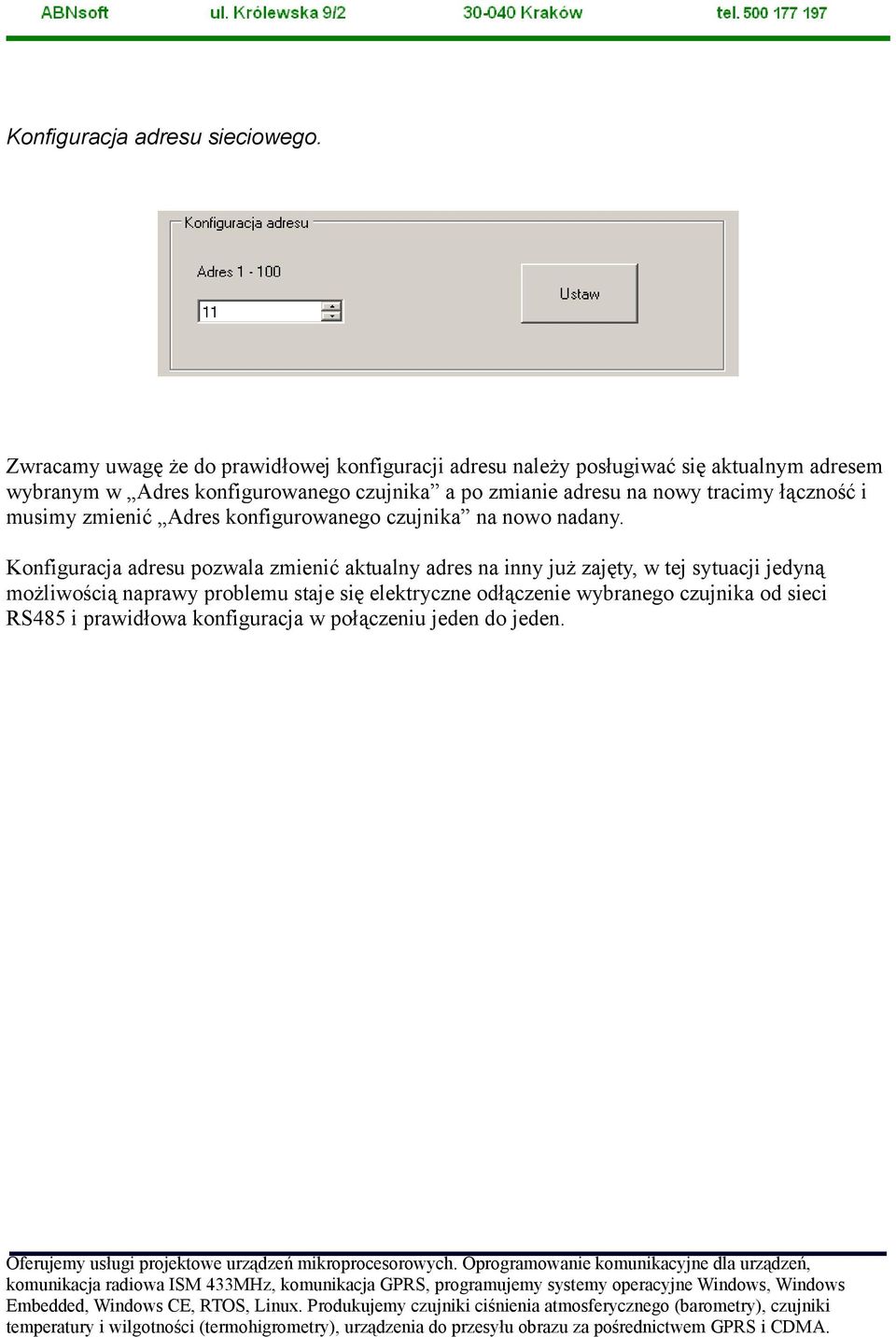

11 Konfiguracja adresu sieciowego. Zwracamy uwagę że do prawidłowej konfiguracji adresu należy posługiwać się aktualnym adresem wybranym w Adres konfigurowanego czujnika a po zmianie adresu na nowy tracimy łączność i musimy zmienić Adres konfigurowanego czujnika na nowo nadany. Konfiguracja adresu pozwala zmienić aktualny adres na inny już zajęty, w tej sytuacji jedyną możliwością naprawy problemu staje się elektryczne odłączenie wybranego czujnika od sieci RS485 i prawidłowa konfiguracja w połączeniu jeden do jeden.

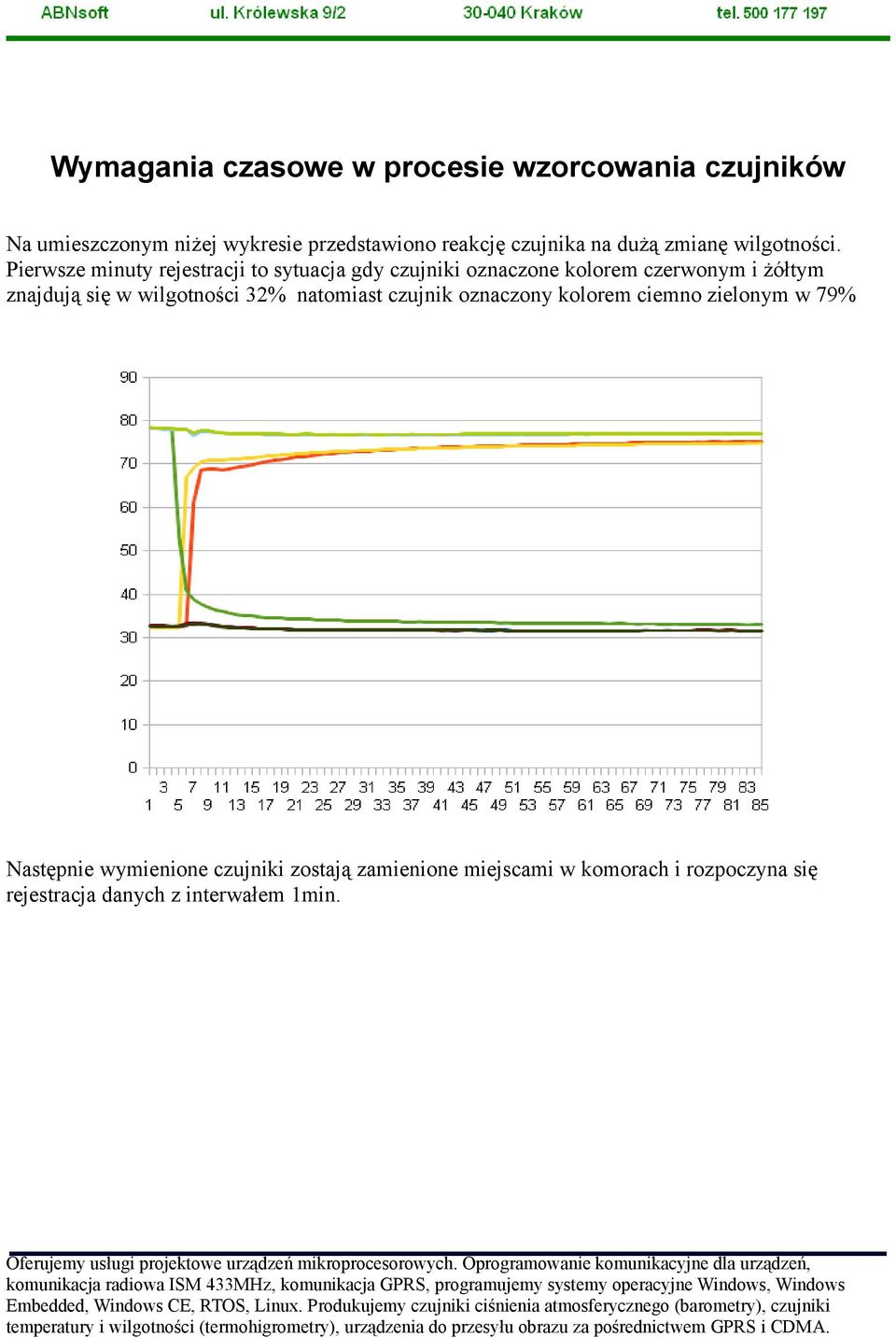

12 Wymagania czasowe w procesie wzorcowania czujników Na umieszczonym niżej wykresie przedstawiono reakcję czujnika na dużą zmianę wilgotności. Pierwsze minuty rejestracji to sytuacja gdy czujniki oznaczone kolorem czerwonym i żółtym znajdują się w wilgotności 32% natomiast czujnik oznaczony kolorem ciemno zielonym w 79% Następnie wymienione czujniki zostają zamienione miejscami w komorach i rozpoczyna się rejestracja danych z interwałem 1min.

13 Wzorcowanie powinno odbywać się po ustabilizowaniu sensora, jest to przedstawione na kolejnym wykresie. Czas potrzebny na stabilizację pomiaru jest zależny od wielkości zmian, i może wynosić od kilkunastu sekund ( błąd wskazań do 7% ) aż do 8-10h jeśli zależy nam na wynikach idealnych. Zalecana procedura wzorcowania gdy wzorcujemy więcej niż dwa punkty, to zmiany wilgotności od małych w kierunku coraz większych lub odwrotnie np. 20%, 40%, 60%, 80% tak aby między kolejnymi punktami wzorcowania utrzymywać mały przyrost wilgotności. Czas pobytu czujnika w danych warunkach powinien wynosić 8 10 godzin.

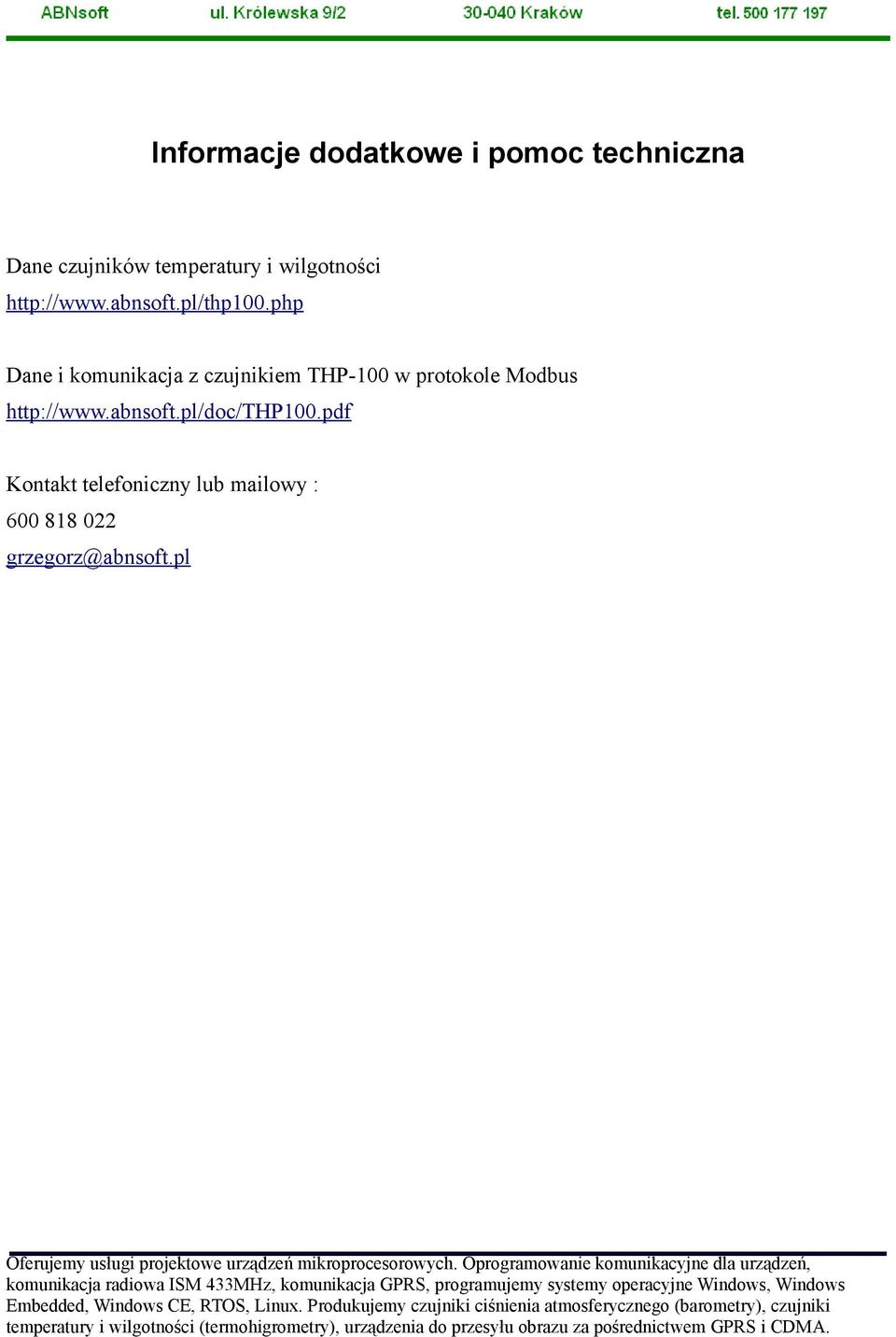

14 Informacje dodatkowe i pomoc techniczna Dane czujników temperatury i wilgotności Dane i komunikacja z czujnikiem THP-100 w protokole Modbus Kontakt telefoniczny lub mailowy : grzegorz@abnsoft.pl
