1 JAS Projektowanie Systemów Komputerowych Rejestratory Sił, Naprężeń

2 2

3 Zawartość Typy rejestratorów Tryby pracy Obsługa programu Menu główne programu Pliki Typ rejestratora Ustawienia Obsługa Panel sterowania Przyłączenie sygnałów

... 7 Pliki.... 7 Typ rejestratora.... 7 Ustawienia.

4 Typy rejestratorów. Typ Liczba wejść analogowych Liczba wejść dwustanowych Zakres częstotliwości próbkowania Zakresy wejść TENSO 1 1 brak Hz +/- 10 mv +/ 20 mv +/- 40 mv +/- 80 mv TENSO 2 2 brak Hz +/- 10 mv +/ 20 mv +/- 40 mv +/- 80 mv TENSO 4 4 brak Hz +/- 10 mv +/ 20 mv +/- 40 mv +/- 80 mv TENSO 8 8 brak Hz +/- 10 mv +/- 20 mv +/- 40 mv +/- 80 mv Regulacja offsetu tak tak tak tak Pamięć PenDrive 2GB PenDrive 2GB PenDrive 2GB PenDrive 2GB Interfejs y USB, ZigBee USB, ZigBee USB, ZigBee USB, ZigBee Zasilanie Zewnętrzne 9V lub akumulator 7.2 V Zewnętrzne 9V lub akumulator 7.2 V Zewnętrzne 9V lub akumulator 7.2 V Zewnętrzne 9V lub akumulator 7.2 V Oprócz podanej grupy rejestratorów dostępne są rejestratory zbudowane na bazie procesorów sygnałowych DSP z wbudowaną analizą FFT oraz różnymi algorytmami filtracji i analizy sygnałowej. Tryby pracy. Rejestratory mogą pracować w następujących trybach: Bezpośrednia transmisja danych do komputera PC przez interfejs USB Rejestracja danych bezpośrednio w pamięci PenDrive rejestratora Transmisja wolnozmiennych danych do komputera PC przy użyciu interfejsu ZigBee z możliwością łączenia wielu rejestratorów w sieć pomiarową Zdalne programowanie i aktualizacja nastaw odbywa się przy użyciu interfejsu USB lub ZigBee przez komputer PC z programu USBRejUni. UWAGA: W przypadku zdalnej komunikacji z rejestratorem należy zawsze najpierw załączyć rejestrator i po zasygnalizowaniu jego gotowości przy pracy z interfejsem USB przyłączyć rejestrator do komputer i następnie uruchomić program USBRejUni. Podobnie przy pracy w sieci ZigBee należy po załączeniu rejestratora i uzyskaniu jego gotowości uruchomić program ( moduł komunikacyjny ZigBee komputera PC może być zawsze przyłączony. Sygnalizowanie stanu gotowości rejestratora opisano w rozdziale OBSŁUGA. Instalacja. Należy kolejno zainstalować: Framework wersja przynajmniej 1.0 ( plik dotnetfx) sterowniki ZigBee firmy Telegesis sterownik USB firmy FTDI 4

1-5 Hz +/- 10 mv +/- 20 mv +/- 40 mv +/- 80 mv Regulacja offsetu tak tak tak tak Pamięć PenDrive 2GB PenDrive 2GB PenDrive 2GB PenDrive 2GB Interfejs y USB, ZigBee USB, ZigBee USB, ZigBee USB, ZigBee

Obsługa programu. Program komunikacyjny USBRejUni uruchamiany jest z pulpitu komputera. Do jego poprawnej pracy wymagana jest platforma Windows XP z SP3 lub Windows 7 ( x86).

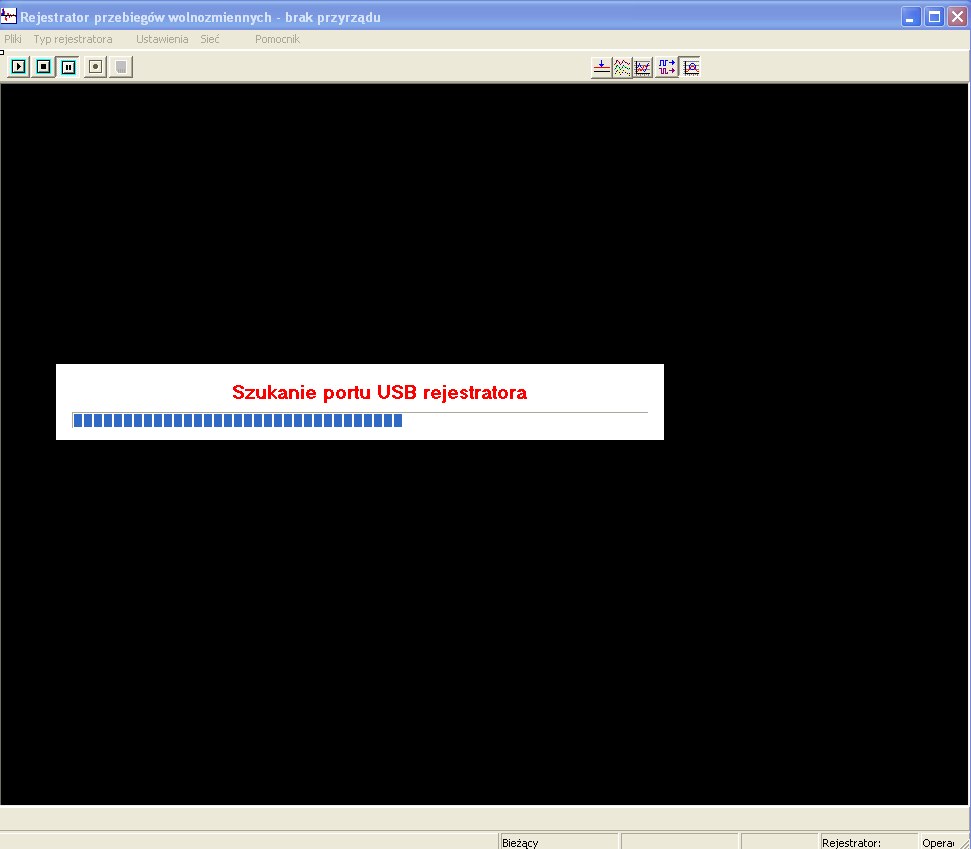

5 Obsługa programu. Program komunikacyjny USBRejUni uruchamiany jest z pulpitu komputera. Do jego poprawnej pracy wymagana jest platforma Windows XP z SP3 lub Windows 7 ( x86). Po uruchomieniu programu w zależności od wersji wybranego interfejsu komunikacyjnego następuje próba znalezienia rejestratora i nawiązanie komunikacji z nim. Dostępne są dwa interfejsy komunikacyjne: USB lub ZigBee. Interfejs ZigBee wymaga modułu transmisyjnego przyłączonego do poertu USB. Próba nawiązania łączności w trybie USB. Próba nawiązania łączności w trybie ZigBee. 5

Po uruchomieniu programu w zależności od wersji wybranego interfejsu komunikacyjnego następuje próba znalezienia rejestratora i

Jeśli nawiązanie komunikacji przebiegnie prawidłowo to pojawi się poniższy ekran z wypełnionymi polami informującymi o trybie pracy, rodzaju rejestratora, wersji oprogramowania i.t.d. W przypadku braku nawiązania komunikacji oprogramowanie wyświetli stosowny komunikat.

6 Jeśli nawiązanie komunikacji przebiegnie prawidłowo to pojawi się poniższy ekran z wypełnionymi polami informującymi o trybie pracy, rodzaju rejestratora, wersji oprogramowania i.t.d. W przypadku braku nawiązania komunikacji oprogramowanie wyświetli stosowny komunikat. W tym trybie można przeglądać dane wcześniej już uzyskane oraz dokonać zmian w rodzaju interfejsu komunikacyjnego. Obsługa akwizycji danych rozpoczęciei zakończenia wstrzymania zezwolenia na zapisywanie danych do pliku, Sposoby wyświetlania danych: z zerowaniem wykresy razem ( jedna oś czasu ) wyświetlanie stanu wejść dwustanowych wyświetlanie tylko wartości maksymalnych i minimalnych próbek 6

W tym trybie można przeglądać dane wcześniej już uzyskane oraz dokonać zmian w rodzaju interfejsu komunikacyjnego.

Menu główne programu. Pliki. Umożliwia konwersję danych z formatu BIN używanego przez rejestrator podczas zapisywania danych w pamięci PenDrive na pliki PRB oraz pliki tekstowe.

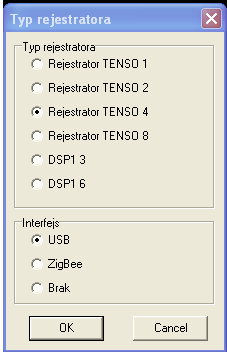

7 Menu główne programu. Pliki. Umożliwia konwersję danych z formatu BIN używanego przez rejestrator podczas zapisywania danych w pamięci PenDrive na pliki PRB oraz pliki tekstowe. Ponadto można archiwizować bieżące ustawienia programu. Pliki o rozszerzeniu PRB zawierają tylko spakowane wyniki pomiarów. Typ rejestratora. W tym menu wybierany jest typ rejestratora z którym ma współpracować oprogramowanie USBRejUni oraz rodzaj interfejsu do komunikacji z nim. 7

na pliki PRB oraz pliki tekstowe. Ponadto można archiwizować bieżące ustawienia programu.

8 Ustawienia. Zawiera zestaw okienek dialogowych umożliwiających dokonanie nastaw rejestratora. Ustawienia generalne. Wykorzystując okienko "Ustawienia generalne" można zaprogramować podstawowe nastawy rejestratora: identyfikator rejestratora ( liczba ) - numer rejestratora nadawany w celu późniejszej identyfikacji źródła danych tryb pracy: bez archiwizacja w pamięci rejestrator+a ( sterowanie i wizualizacja z użyciem PC ) zapis w pamięci PenDrive zapis w wewnętrznej pamięci Flash (opcja dostępna tylko w rejestratorach z analizą FFT ) rejestrator ( dostęp przez interfejs USB rejestratora ) częstotliwość próbkowania ( podawana w Hz ): przy czym dla rejestratorów tensometrycznych w zakresie Hz a dla rejestratorów z analizą FFT w zakresie Hz. Częstotliwość próbkowania dotyczy jednoczesnego próbkowania przez wszystkie kanały. 8

identyfikacji źródła danych tryb pracy: bez archiwizacja w pamięci rejestrator+a ( sterowanie i wizualizacja z użyciem PC ) zapis w pamięci PenDrive zapis w wewnętrznej pamięci Flash (opcja dostępna

9 Wyzwolenie. Sposób rozpoczęcia pracy przez rejestrator wejście w tryb gotowowości: - automatyczne ( jest zawsze gotowy ) - ręczne ( przy użyciu przełącznika SW1 ) Ponadto można zaprogramować czas opóźnienia od momentu uruchomienia rejestratora do momentu rozpoczęcia akwizycji ( chyba,że akwizycja nastąpi dopiero o wyzwoleniu wejściem dwustanowym ). Moment uruchomienia rejestratora jest to czas w którym nastąpi uruchomienie rejestratora np. po zaprogramowaniu lub załączeniu zasilania w trybie automatycznym. W trybie ręcznym jest to czas liczony od momentu załączenia przełącznika SW1. Czas liczony jest w sekundach w zakresie Rozpoczęcie akwizycji. Jeśli zostało zaznaczone rozpoczęcie od wejścia DW1 to po zmianie stanu wejścia dwustanowego rozpoczyna się akwizycja danych. Przy braku zaznaczenia akwizycja rozpoczyna się automatycznie. Wstrzymanie akwizycji może nastąpić po podaniu sygnału na wejście dwustanowe ( po zaznaczeniu tej opcji ) przy czym dla wejścia DW1 można zaprogramować czas histerezy ( zakres sekund ) podczas,którego rejestrator ne reaguje na zmiany stanu wejścia DW1. umożliwia zapamiętanie nastaw w pamięci rejestratora. pozwala na odczytanie bieżących nastaw z pamięci rejestratora. 9

momentu uruchomienia rejestratora do momentu rozpoczęcia akwizycji ( chyba,że akwizycja nastąpi dopiero o wyzwoleniu wejściem dwustanowym ).

Pamięć rejestratora Okienko to wykorzystywane jest,gdy wybrano tryb rejestracji próbek na pendrive lub w nie ulotnej pamięci rejestratora ( patrz menu

10 Pamięć rejestratora Okienko to wykorzystywane jest,gdy wybrano tryb rejestracji próbek na pendrive lub w nie ulotnej pamięci rejestratora ( patrz menu Ustawienia generalne-> Tryb pracy ). umożliwia zapamiętanie nastaw w pamięci rejestratora. pozwala na odczytanie bieżących nastaw z pamięci rejestratora. 10

patrz menu Ustawienia generalne-> Tryb pracy ).

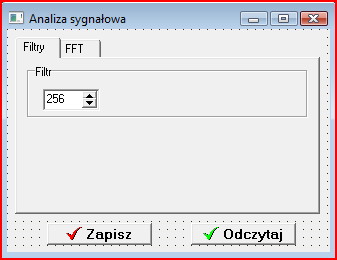

11 Analiza sygnałowa. Dostępna dla rejestratorów DSP. umożliwia zapamiętanie nastaw w pamięci rejestratora. pozwala na odczytanie bieżących nastaw z pamięci rejestratora. 11

aktualizację zgodnie z datą i czasem komputera PC.

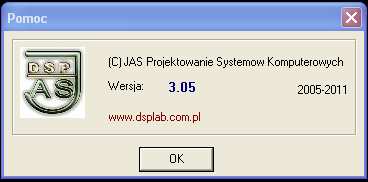

12 Czas i data rejestratora. Okienko to umożliwia odczytanie aktualnej daty i czasu rejestratora oraz aktualizację zgodnie z datą i czasem komputera PC. umożliwia aktualizację daty i czasu rejestratora zgodnie z ustawieniami PC pozwala na odczytanie bieżącego czasu i daty rejestratora. Pomocnik Informacje o programie. 12

13 Sieć. Po wybraniu trybu pracy ZigBee i uruchomieniu rejestratora lub rejestratorów uruchamiamy oprogramowanie na komputerze PC. Następuje przeszukanie sieci ZigBee i zidentyfikowanie wszystkich obecnych rejestratorów. Kliknęcie w wierszu umożliwia wybranie rejestratora. W celu uaktywnienie używamy przycisku. Poprawnie wykonana operacja zmienia status w kolumnie Stan z na AKTYWNY. Działanie odwrotnie odłączenie urządzenia od sieci powoduje przycisk. Natomiast przycisk interfejsem ZigBee. powoduje ponowne przeszukanie sieci w celu wykrycia obecności rejestratorów z pozwala na odczytanie nastaw wybranego ( zaznaczenie wiersza ) rejestratora. Pole częstotliwością 1 Hz. służy do rytmu odczytu rejestratorów. Wszystkie rejestratory zbierają pakiety danych z Grupa przycisków służy do akwizycji danych, ponadto zaznaczenie przycisku powoduje zapisywanie danych do pliku. Zaznaczenie pola pozwala na podgląd danych w postaci wykresu. Ostatnio odebrane dane wyświetlane są w postaci numerycznej w tabelce. 13

Poprawnie wykonana operacja zmienia status w kolumnie Stan z ----- na AKTYWNY. Działanie odwrotnie odłączenie urządzenia od sieci powoduje przycisk. Natomiast przycisk interfejsem ZigBee.

14 Obsługa Panel sterowania Złącze zasilania zewnętrznego 8-9V/500 ma 2. Włącznik SW1 załączenie /wyłączenie akwizycji w trybie wyzwalania ręcznego. 3. Włącznik zasilania rejestratora. 4. Antena ZigBee ( 2.4GHz ) 5. Złącze interfejsu USB. 6. Sygnalizacja przyłączenia rejestratora do sieci w trybie ZigBee. 7. Sygnalizacja stanu naładowania akumulatora. 8. Sygnalizacja błędu pamięci PenDrive 9. Sygnalizacja gotowości urządzenia. 10. Sygnalizacja akwizycji danych. 11. Sygnalizacja przyłączenia zasilacza zewnętrznego

4GHz ) 5. Złącze interfejsu USB. 6. Sygnalizacja przyłączenia rejestratora do sieci w trybie ZigBee. 7.

15 Przyłączenie sygnałów Wejścia analogowe ( różnicowe ). Wejścia dwustanowe. 15
