Instrukcja obsługi Routera WiFi opracowana przez EVE tech Sp. z o. o. Sp. k.

Transkrypt

1 Bezprzewodowy Router WiFi zainstalowany w samochodzie umożliwia podłączenie do sieci WiFi do 10 urządzeń (np. laptop, tablet, smartfon) i korzystanie z dostępu do internetu. Aby korzytać z internetu nie trzeba wykonywać żadnych doddatkowych czynności, po upływie około 40 sekund od podania zasilania router jest gotowy do pracy. Niniejsza instrukcja potrzebna jest tylko w przypadku chęci zmiany konfiguracji Routera. W przypadku konieczności zmiany ustawień routera, zmiany nazwy sieci, hasła użytkownika, ograniczenia dostępu dla mniejszej niż standardowa ilości urządzeń, sprawdzenia lub wysłania SMS należy skorzystać z niniejszej instrukcji. Konfiguracja w/w usług i funkcji wymaga zalogowania się przez przeglądarkę internetową do panelu administracyjnego Routera WiFi z urządzenia podłączonego do sieci WiFi Routera. Panel administracyjny dostępny jest domyślnie pod adresem i taki adres należy wprowadzić do przeglądarki internetowej w dowolnym urządzeniu podłączonym do sieci WiFi Routera. Po wpisaniu adresu do przeglądarki pojawi się ekran logowania panelu administracyjnego, którego wygląd przedstawia Rys. 1. Parametry logowania do panelu administracyjnego: nazwa użytkownika: admin hasło: admin Rys. 1. Logowanie do panelu administracyjnego urządzenia Strona 1 z 15

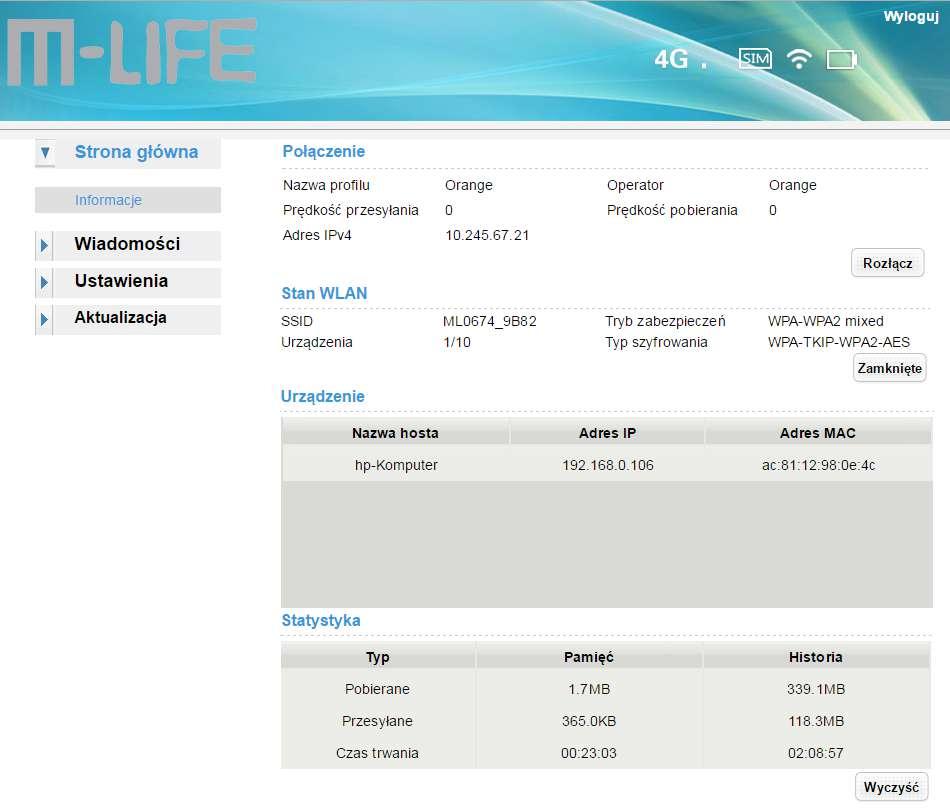

2 Uwaga! Login i hasło mogą być dowolnie zmienione, należy jednak dobrze zapamiętać nowy Login i Hasło, gdyż zapomnienie danych logowania będzie wiązało się z koniecznością resetu do ustawień fabrycznych routera, co ze względu na ukryte położenie routera musi być wykonywane w serwisie. Widok panelu administracyjnego po zalogowaniu przedstawiony jest na Rys. 2. Rys. 2. Panel administacyjny widok po zalogowaniu Na stronie głównej po zalogowaniu dostępne jest podsumowanie informacji na temat połączenia, m.in. nazwa operatora, nazwa sieci, ilość i lista podłączonych urządzeń jak również statystyka wysłanych i otrzymanych danych. Strona 2 z 15

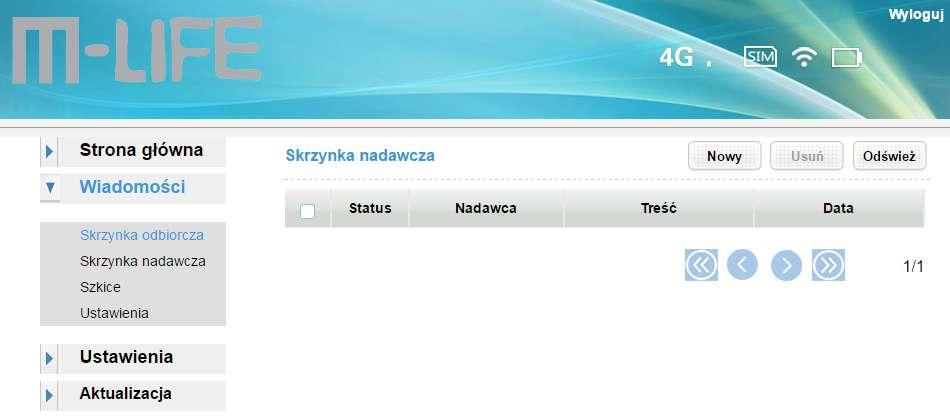

3 Obsługa SMS dostępna jest po kliknięciu przycisku "Wiadomości" znajdującego się w menu po lewej stronie ekranu. Po wciśnięciu przycisku "Wiadomości" rozwija się lista menu z następującymi pozycjami: Skrzynka odbiorcza Skrzynka nadawcza Szkice Ustawienia W Skrzynce odbiorczej przechowywane są SMSy przychodzące, w Skrzynce nadawczej SMSy wysłane, w Szkicach przechowywane są szkice wiadomości w Ustawieniach SMS dostępna jest konfiguracja wysyłania i odbierania SMSów. Wiadomości możemy odczytać klikając na wybraną pozycję na liście wiadomości. Jeśli nie ma żadnych wiadomości lista jest pusta. Wygląd panelu z otwartym menu "Wiadomości" przedstawiony jest na Rys. 3. Rys. 3. Wiadomości widok skrzynki odbiorczej Strona 3 z 15

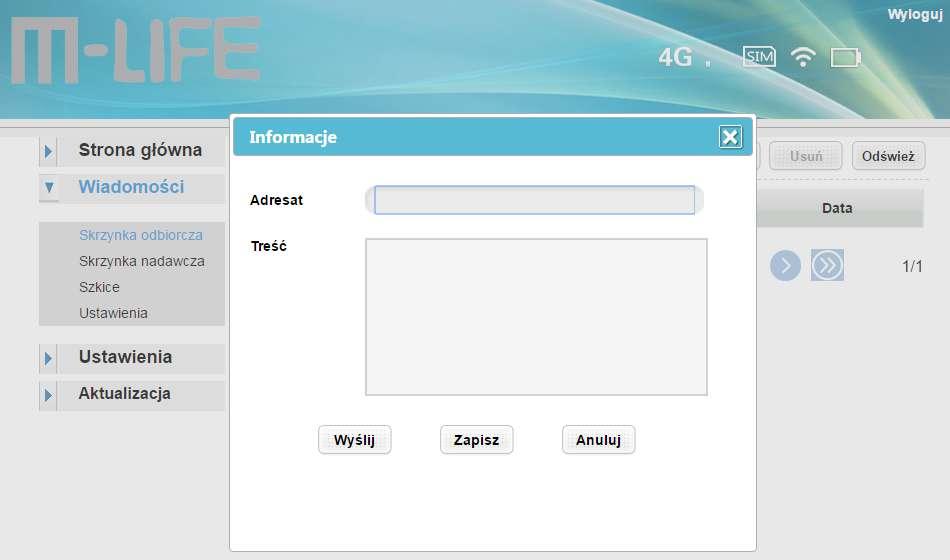

4 Tworzenie SMS możliwe jest po wciśnięciu przycisku "Nowy" znajdującego się ponad listą SMSów. Wciśnięcie przycisku skutkuje pojawieniem się okna dialogowego, w który wpisujemy adresata wiadomości (nr telefonu do którego chcemy wysłać wiadomość) oraz treść wiadomości i klikamy przycisk "Wyślj". Jeśli wciśniemy przycisk "Zapisz" wiadomość zostanie zapisana do folderu "Szkice", jeśli wciśniemy przycisk "Anuluj" wysyłanie wiadomości zostanie anulowane bez zapisania. Wygląd okna dialogowego do nadawania SMS przedstawia rys. 4. Rys. 4. Tworzenie wiadomości Strona 4 z 15

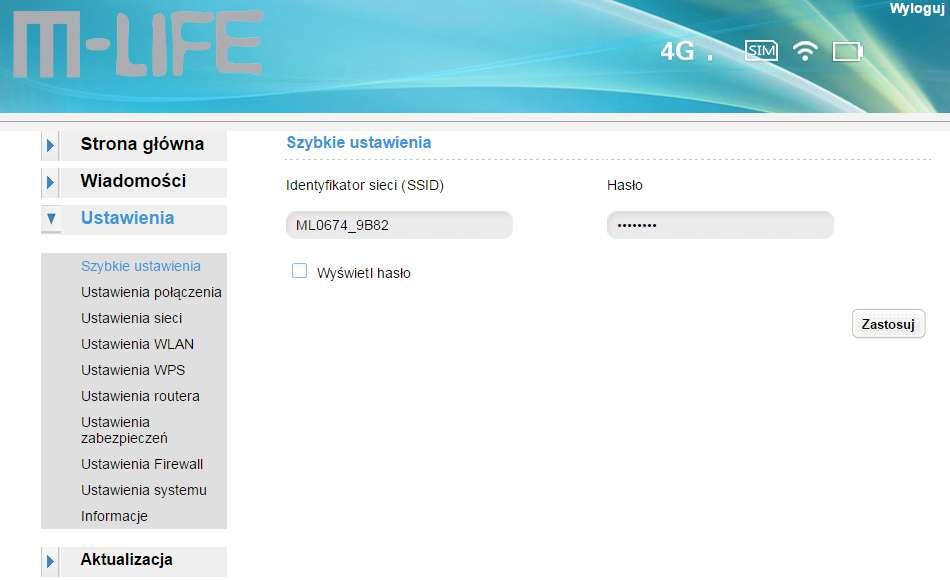

5 Kolejną pozycją menu są "Ustawienia", po kliknięciu przycisku "Ustawienia" rozwija się lista menu z następującymi pozycjami: Szybkie ustawienia Ustawienia połączenia Ustawienia sieci Ustawienia WLAN Ustawienia WPS Ustawienia routera Ustawienia zabezpieczeń Ustawienia Firewall Ustawienia systemu Informacje "Ustawienia" otwierają się domyślnie na pierwszej pozycji menu, czyli na Szybkich ustawieniach, widok tego menu przedstawia rys. 5. W szybkich ustawieniach możemy zmienić nadaną domyślnie nazwę sieci oraz hasło dostępowe do sieci. Po wprowadzeniu nowych ustawień, konieczne jest wciśnięcie przycisku "Zastosuj" aby wprowadzone ustawienia zostały zachowane. Rys. 5. Szybkie ustawienia Strona 5 z 15

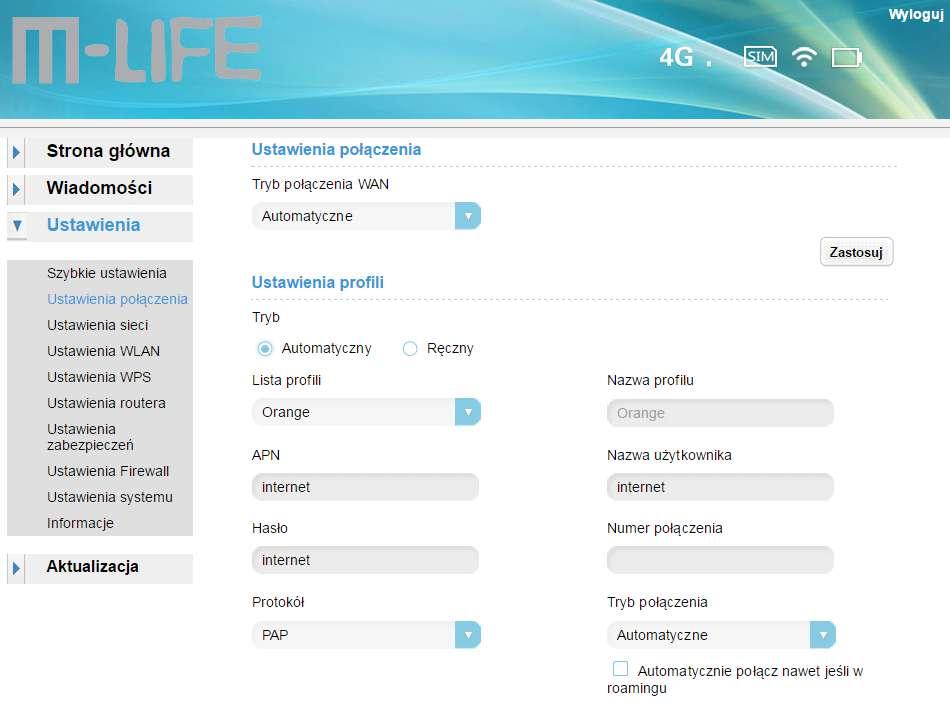

6 Kolejną pozycją jest "Ustawienia połączeń", widok tego menu przedstawia rys. 6. W menu tym możemy zarządzać połączeniem z operatorem komórkowym. Możemy zmienić tryb łączenia się internetem oraz zmieniać parametry połączenia (nazwa użytkownika, hasło, typ protokołu itp.). Uwaga! Router jest skonfigurowany tak, aby prawidłowo łączyć się z operatorem komórkowym i umożliwiać poprawny transfer danych internetowych, zmiany wprowadzane w tym menu mogą spowodować brak możliwości poprawnego łączenia się z internetem. Analogicznie do poprzedniego menu, zmiany wprowadzone w tym menu muszą być zatwierdzone przyciskiem "Zastosuj". Rys. 6. Ustawienia połączeń Strona 6 z 15

7 Kolejną pozycją menu są "Ustawienia sieci", widok tego menu przedstawia rys. 7. W menu tym możemy ręcznie wyszukiwać sieć, jak również zmienić tryb sieci (domyślnie 2G/3G/4G). Analogicznie do poprzedniego menu, zmiany wprowadzone w tym menu muszą być zatwierdzone przyciskiem "Zastosuj". Rys. 7. Ustawienia sieci Strona 7 z 15

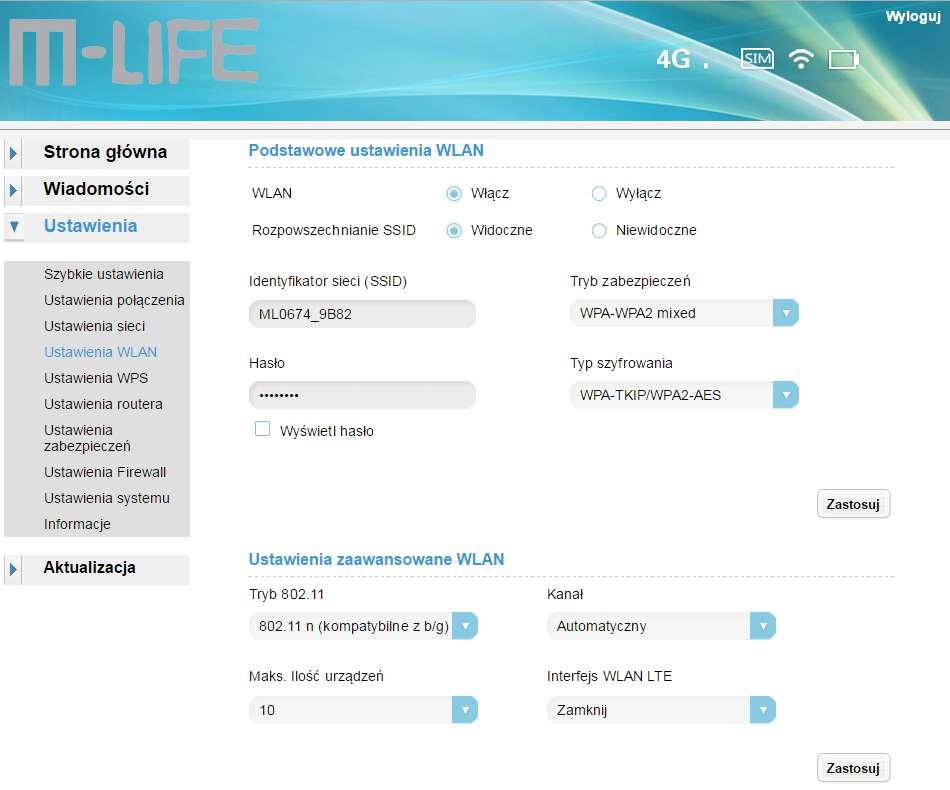

8 Kolejną pozycją menu są "Ustawienia WLAN", widok tego menu przedstawia rys. 8. W menu tym możemy ustawiać parametry poąłczenia sieci bezprzewodowej. Jest to kolejne miejsce w którym możemy zmienić nazwę i hasło do sieci WiFi, możemy zmienić tryb zabezpieczeń i szyfrowania, jak również ograniczyć ilość urządzeń, które mogą łączyć się z siecią WiFi. Analogicznie do poprzedniego menu, zmiany wprowadzone w tym menu muszą być zatwierdzone przyciskiem "Zastosuj" Rys. 8. Ustawienia WLAN Strona 8 z 15

9 Kolejną pozycją menu są "Ustawienia WPS", widok tego menu przedstawia rys. 9. W menu tym możemy ustawiać parametry połączenia z wykorzystaniem WPS. Jako, że zastosowanie sposobu łączenia urządzeń przez WPS wymaga naciśnięcia przycisku na routerze, ze względu na ukryte położenie routera, tryb ten jest niedostępny. Rys. 9. Ustawienia WPS Strona 9 z 15

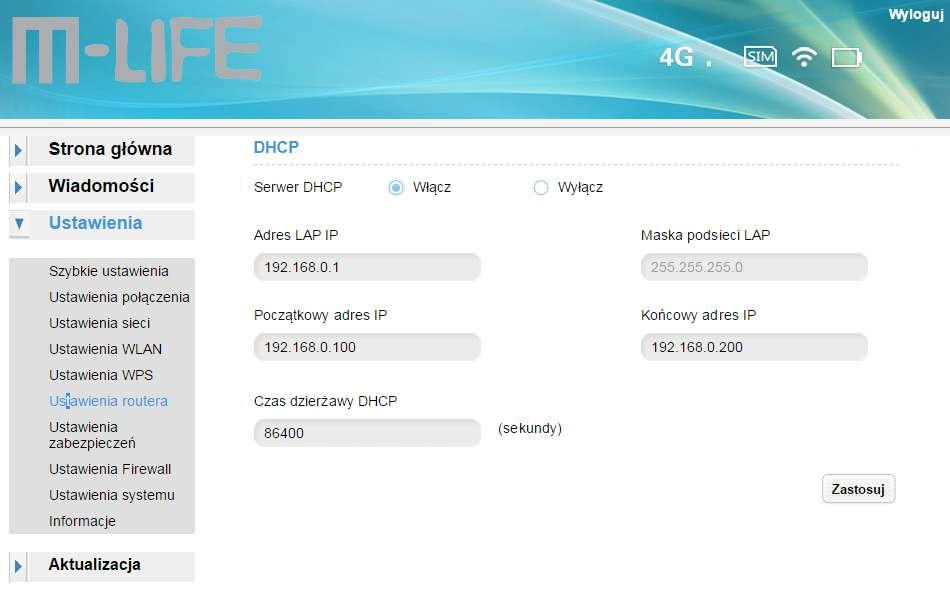

10 Kolejną pozycją menu są "Ustawienia routera", widok tego menu przedstawia rys. 10. W menu tym możemy ustawiać adres IP routera, zakres adresów IP przyznawany urządzeniom podłączanym poprzez sieć WiFi. Należy pamiętać o tym, że jeśli zmienimy adres IP routera, to aby uzyskać dostęp do panelu administracyjnego routera, należy wprowadzić nowy adres IP routera. Uwaga! Router jest skonfigurowy, tak aby jego adres IP oraz zakres adresów IP przyznawany urządzeniom nie powodował konfliktów w sieci. Wszelkie zmiany wykonane w tym menu mogą skutkować niemożnością połączenia się z siecią internet. Analogicznie do poprzedniego menu, zmiany wprowadzone w tym menu muszą być zatwierdzone przyciskiem "Zastosuj". Rys. 10. Ustawienia routera Strona 10 z 15

11 Kolejną pozycją menu są "Ustawienia zabezpieczeń", widok tego menu przedstawia rys. 11. W menu tym możemy ustawiać żądanie kodu PIN kary SIM umieszczonej w routerze. Domyślnie żądanie kodu PIN jest wyłączone, a po uruchomieniu samochodu router automatycznie włącza się, loguje do sieci operatora oraz udostępnia sieć bezprzewodową bez konieczności jakiejkolwiek interakcji użytkownika. Wprowadzenie żądania kodu PIN spowoduje konieczność każdorazowego (po uruchomieniu samochodu) logowania się do panelu administracyjnego, aby wprowadzić PIN i umożliwić łączenie się z siecią operatora, aby uzyskać dostęp do internetu. Analogicznie do poprzedniego menu, zmiany wprowadzone w tym menu muszą być zatwierdzone przyciskiem "Zastosuj". Rys. 11. Ustawienia zabezpieczeń Strona 11 z 15

12 Kolejną pozycją menu są "Ustawienia Firewall", widok tego menu przedstawia rys. 12. W menu tym możemy włączyć lub wyłaczyć Firewall (zapora ogniowa), który służy do poprawy bezpieczeństwa urządzeń podłączonych do sieci WiFi routera. Domyślnie funkcja ta jest wyłączona. Analogicznie do poprzedniego menu, zmiany wprowadzone w tym menu muszą być zatwierdzone przyciskiem "Zastosuj". Rys. 12. Ustawienia Firewall Strona 12 z 15

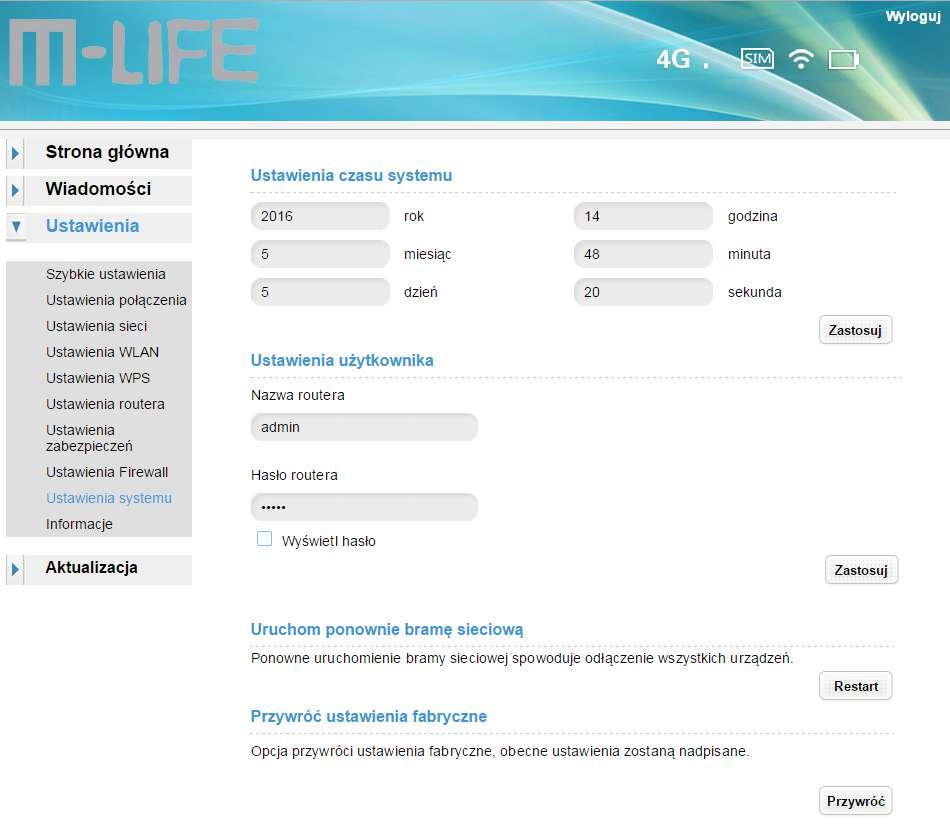

13 Kolejną pozycją menu są "Ustawienia systemu", widok tego menu przedstawia rys. 13. W menu tym możemy ustawić czas i datę routera oraz zmienić login i hasło dostępowe do panelu administracyjnego. Uwaga! Login i hasło dostępowe do panelu administracyjnego mogą być dowolnie zmienione, należy jednak dobrze zapamiętać nowy login i hasło, gdyż zapomnienie danych logowania będzie wiązało się z koniecznością resetu do ustawień fabrycznych routera, co ze względu na ukryte położenie routera musi być wykonywane w serwisie. W menu tym możemy również uruchomić ponownie bramę sieciową, jak również przywrócić router do ustawień fabrycznych. Analogicznie do poprzedniego menu, zmiany wprowadzone w tym menu muszą być zatwierdzone przyciskiem "Zastosuj". Rys. 13. Ustawienia systemu Strona 13 z 15

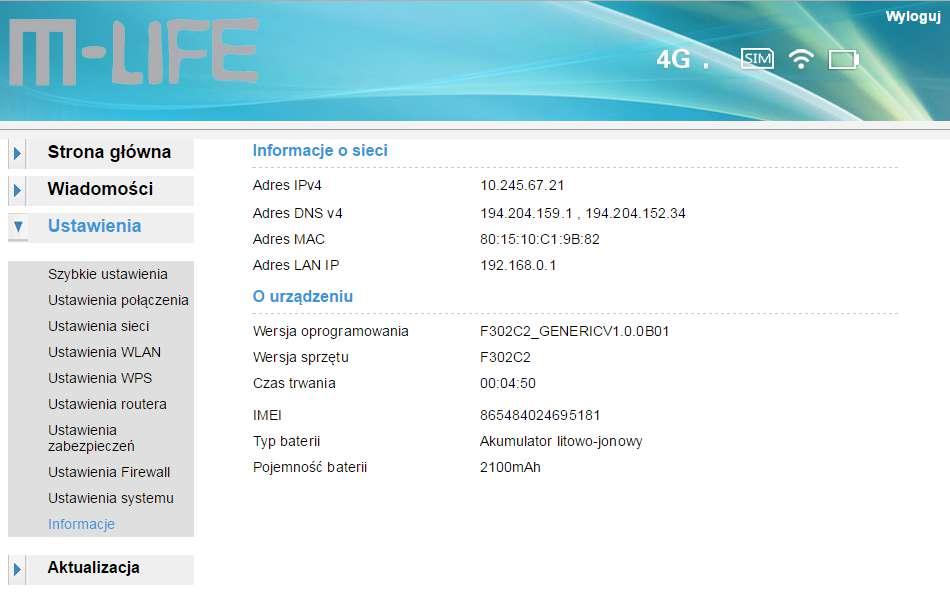

14 Kolejną pozycją menu są "Informacje, widok tego menu przedstawia rys. 14. W menu tym wyświetlane są informacje na temat połączenia (adresy IP) oraz na temat wersji oprogramowania routera. W menu tym nie można dokonywać żadnych zmian. Rys. 14. Informacje Strona 14 z 15

15 Kolejną pozycją menu jest "Aktualizacja", widok tego menu przedstawia rys. 15. Przy przejściu do tego menu, przy aktywnym połączeniu internetowym automatycznie sprawdzane są aktualizacje oprogramowania Routera i w przypadku wykrycia nowszej wersji niż zainstalowana w Routerze jest możliwość zaktualizowania oprogramowania do wersji najnowszej. Rys. 15. Aktualizacja Strona 15 z 15
