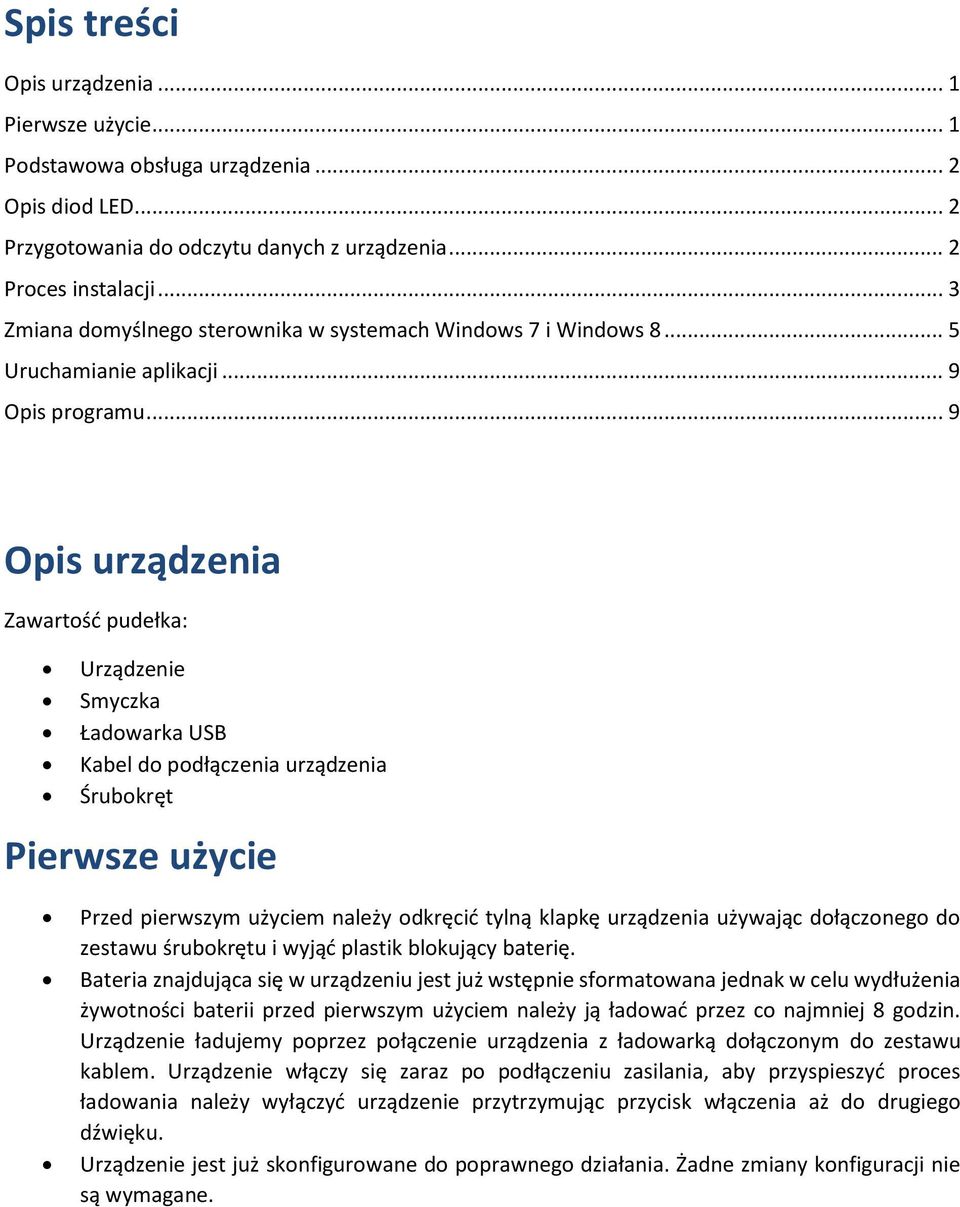

1 Spis treści Opis urządzenia... 1 Pierwsze użycie... 1 Podstawowa obsługa urządzenia... 2 Opis diod LED... 2 Przygotowania do odczytu danych z urządzenia... 2 Proces instalacji... 3 Zmiana domyślnego sterownika w systemach Windows 7 i Windows Uruchamianie aplikacji... 9 Opis programu... 9 Opis urządzenia Zawartość pudełka: Urządzenie Smyczka Ładowarka USB Kabel do podłączenia urządzenia Śrubokręt Pierwsze użycie Przed pierwszym użyciem należy odkręcić tylną klapkę urządzenia używając dołączonego do zestawu śrubokrętu i wyjąć plastik blokujący baterię. Bateria znajdująca się w urządzeniu jest już wstępnie sformatowana jednak w celu wydłużenia żywotności baterii przed pierwszym użyciem należy ją ładować przez co najmniej 8 godzin. Urządzenie ładujemy poprzez połączenie urządzenia z ładowarką dołączonym do zestawu kablem. Urządzenie włączy się zaraz po podłączeniu zasilania, aby przyspieszyć proces ładowania należy wyłączyć urządzenie przytrzymując przycisk włączenia aż do drugiego dźwięku. Urządzenie jest już skonfigurowane do poprawnego działania. Żadne zmiany konfiguracji nie są wymagane.

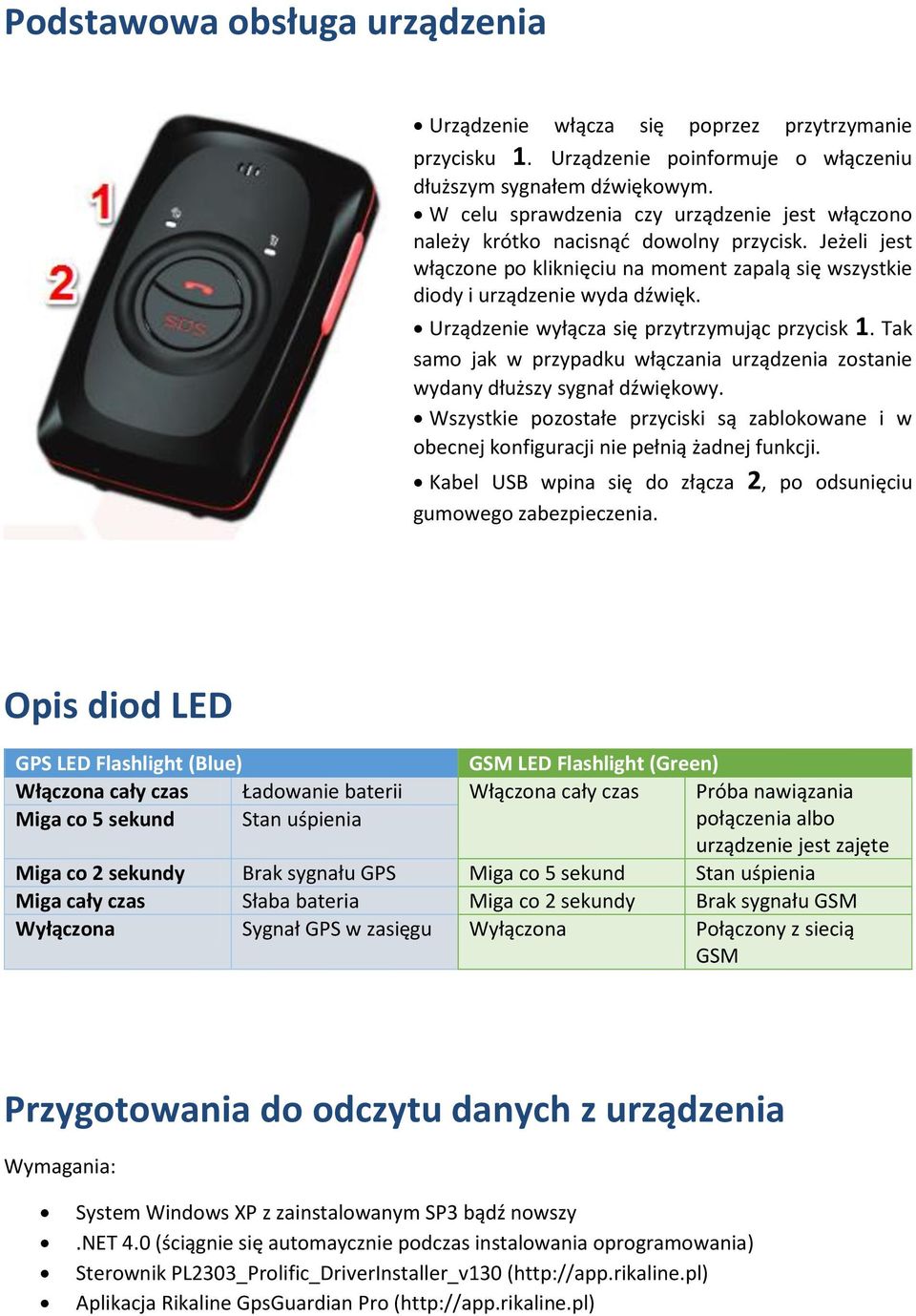

2 Podstawowa obsługa urządzenia Urządzenie włącza się poprzez przytrzymanie przycisku 1. Urządzenie poinformuje o włączeniu dłuższym sygnałem dźwiękowym. W celu sprawdzenia czy urządzenie jest włączono należy krótko nacisnąć dowolny przycisk. Jeżeli jest włączone po kliknięciu na moment zapalą się wszystkie diody i urządzenie wyda dźwięk. Urządzenie wyłącza się przytrzymując przycisk 1. Tak samo jak w przypadku włączania urządzenia zostanie wydany dłuższy sygnał dźwiękowy. Wszystkie pozostałe przyciski są zablokowane i w obecnej konfiguracji nie pełnią żadnej funkcji. Kabel USB wpina się do złącza 2, po odsunięciu gumowego zabezpieczenia. Opis diod LED GPS LED Flashlight (Blue) GSM LED Flashlight (Green) Włączona cały czas Ładowanie baterii Włączona cały czas Próba nawiązania Miga co 5 sekund Stan uśpienia połączenia albo urządzenie jest zajęte Miga co 2 sekundy Brak sygnału GPS Miga co 5 sekund Stan uśpienia Miga cały czas Słaba bateria Miga co 2 sekundy Brak sygnału GSM Wyłączona Sygnał GPS w zasięgu Wyłączona Połączony z siecią GSM Przygotowania do odczytu danych z urządzenia Wymagania: System Windows XP z zainstalowanym SP3 bądź nowszy.net 4.0 (ściągnie się automaycznie podczas instalowania oprogramowania) Sterownik PL2303_Prolific_DriverInstaller_v130 ( Aplikacja Rikaline GpsGuardian Pro (

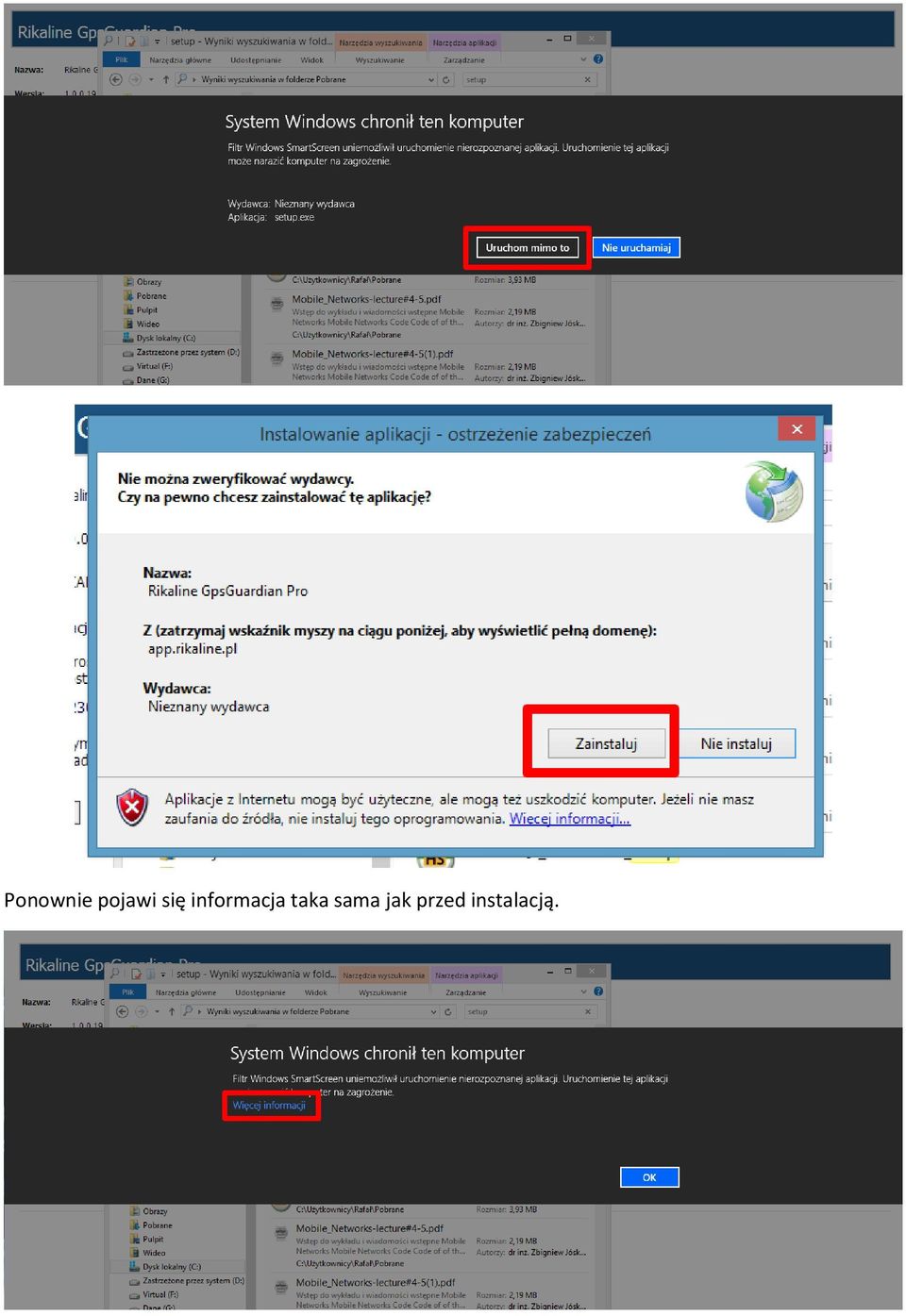

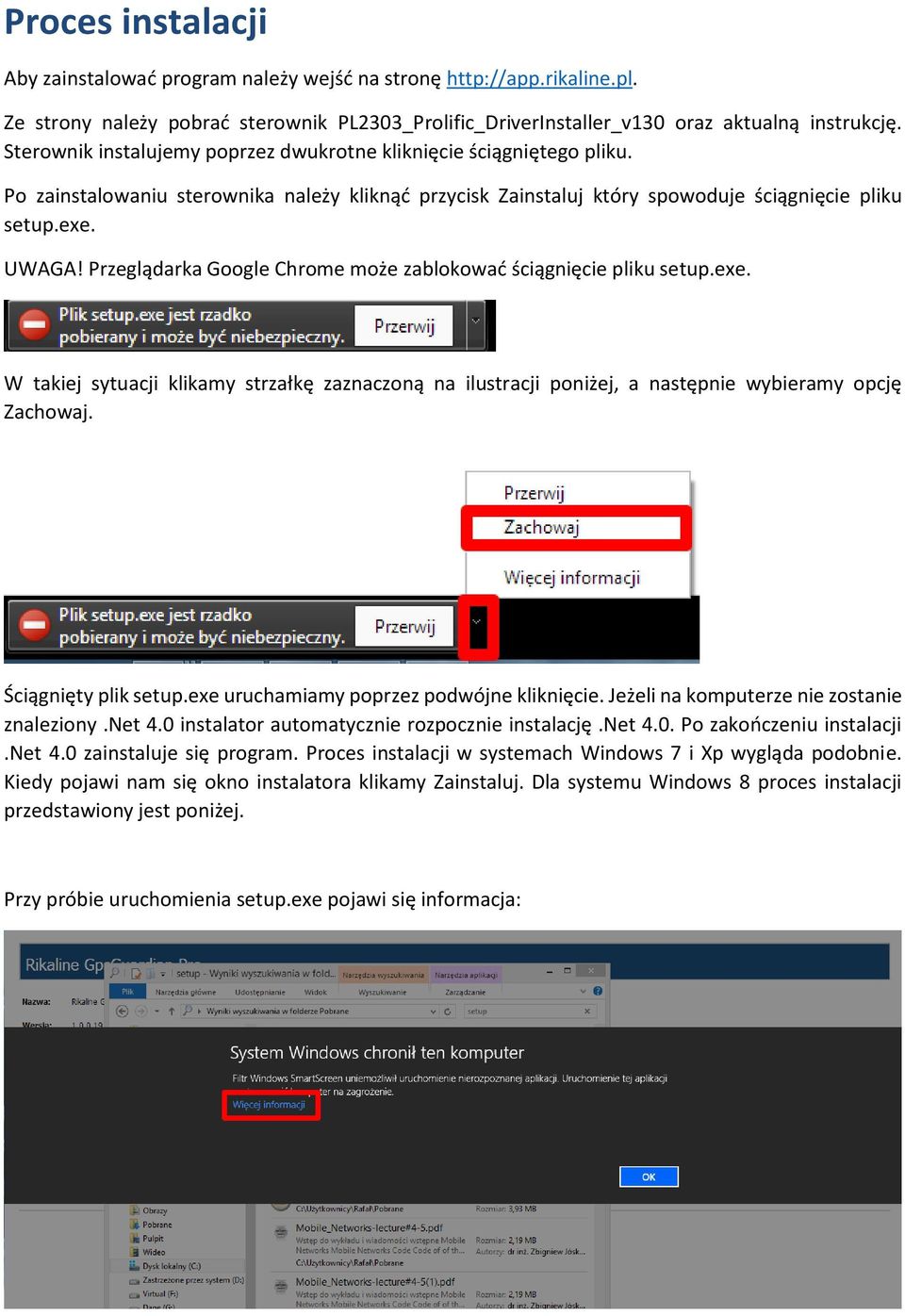

3 Proces instalacji Aby zainstalować program należy wejść na stronę Ze strony należy pobrać sterownik PL2303_Prolific_DriverInstaller_v130 oraz aktualną instrukcję. Sterownik instalujemy poprzez dwukrotne kliknięcie ściągniętego pliku. Po zainstalowaniu sterownika należy kliknąć przycisk Zainstaluj który spowoduje ściągnięcie pliku setup.exe. UWAGA! Przeglądarka Google Chrome może zablokować ściągnięcie pliku setup.exe. W takiej sytuacji klikamy strzałkę zaznaczoną na ilustracji poniżej, a następnie wybieramy opcję Zachowaj. Ściągnięty plik setup.exe uruchamiamy poprzez podwójne kliknięcie. Jeżeli na komputerze nie zostanie znaleziony.net 4.0 instalator automatycznie rozpocznie instalację.net 4.0. Po zakończeniu instalacji.net 4.0 zainstaluje się program. Proces instalacji w systemach Windows 7 i Xp wygląda podobnie. Kiedy pojawi nam się okno instalatora klikamy Zainstaluj. Dla systemu Windows 8 proces instalacji przedstawiony jest poniżej. Przy próbie uruchomienia setup.exe pojawi się informacja:

4 Ponownie pojawi się informacja taka sama jak przed instalacją.

5 Powyższa informacja będzie się pojawiać także po zainstalowaniu aktualizacji do programu. Zmiana domyślnego sterownika w systemach Windows 7 i Windows 8 UWAGA! W przypadku systemów Windows 7 i 8 konieczne może okazać się zmiana domyślnego sterownika który zainstaluje się zaraz po podłączeniu urządzenia pomimo uprzedniego zainstalowania sterownika PL2303_Prolific_DriverInstaller_v130. Poniższe ilustracje pokażą jak to zrobić. Przed przystąpieniem do zmiany domyślnego sterownika należy podłączyć urządzenie. Przechodzimy do Menedżera urządzeń poprzez podwójne kliknięcie.

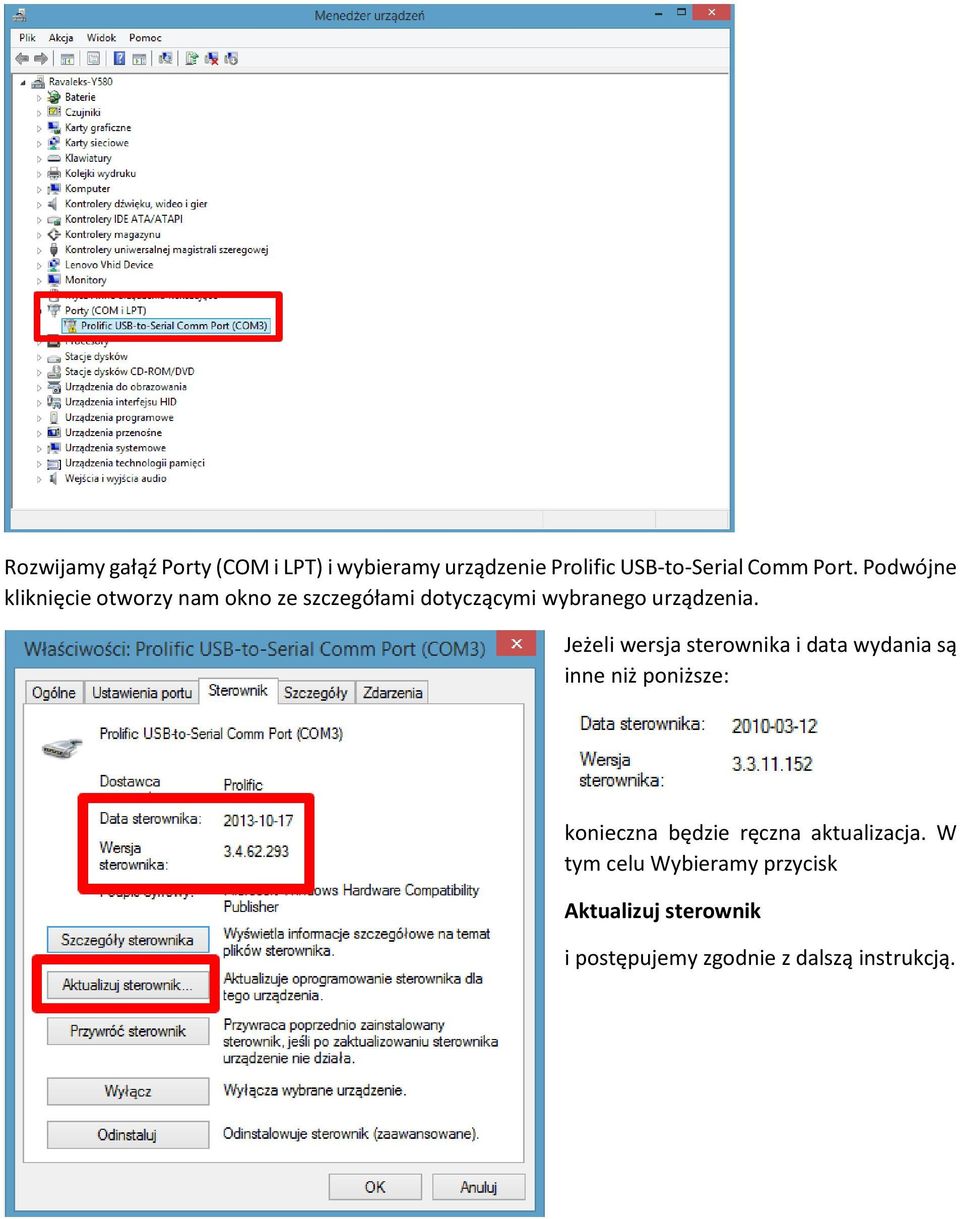

6 Rozwijamy gałąź Porty (COM i LPT) i wybieramy urządzenie Prolific USB-to-Serial Comm Port. Podwójne kliknięcie otworzy nam okno ze szczegółami dotyczącymi wybranego urządzenia. Jeżeli wersja sterownika i data wydania są inne niż poniższe: konieczna będzie ręczna aktualizacja. W tym celu Wybieramy przycisk Aktualizuj sterownik i postępujemy zgodnie z dalszą instrukcją.

7

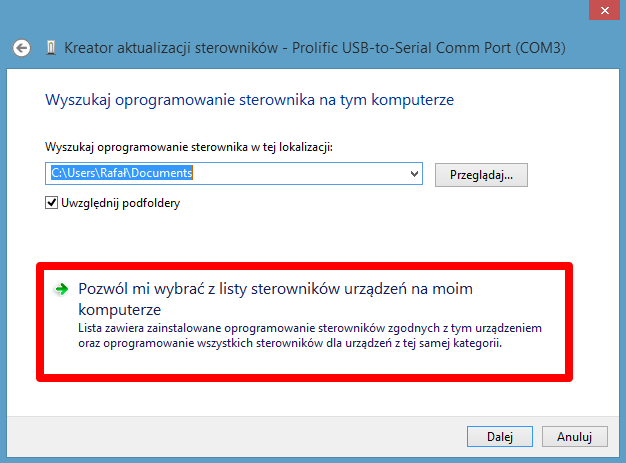

8 Po aktualizacji sterownika poprawna wersja sterownika powinna zostać ustawiona jako domyślna.

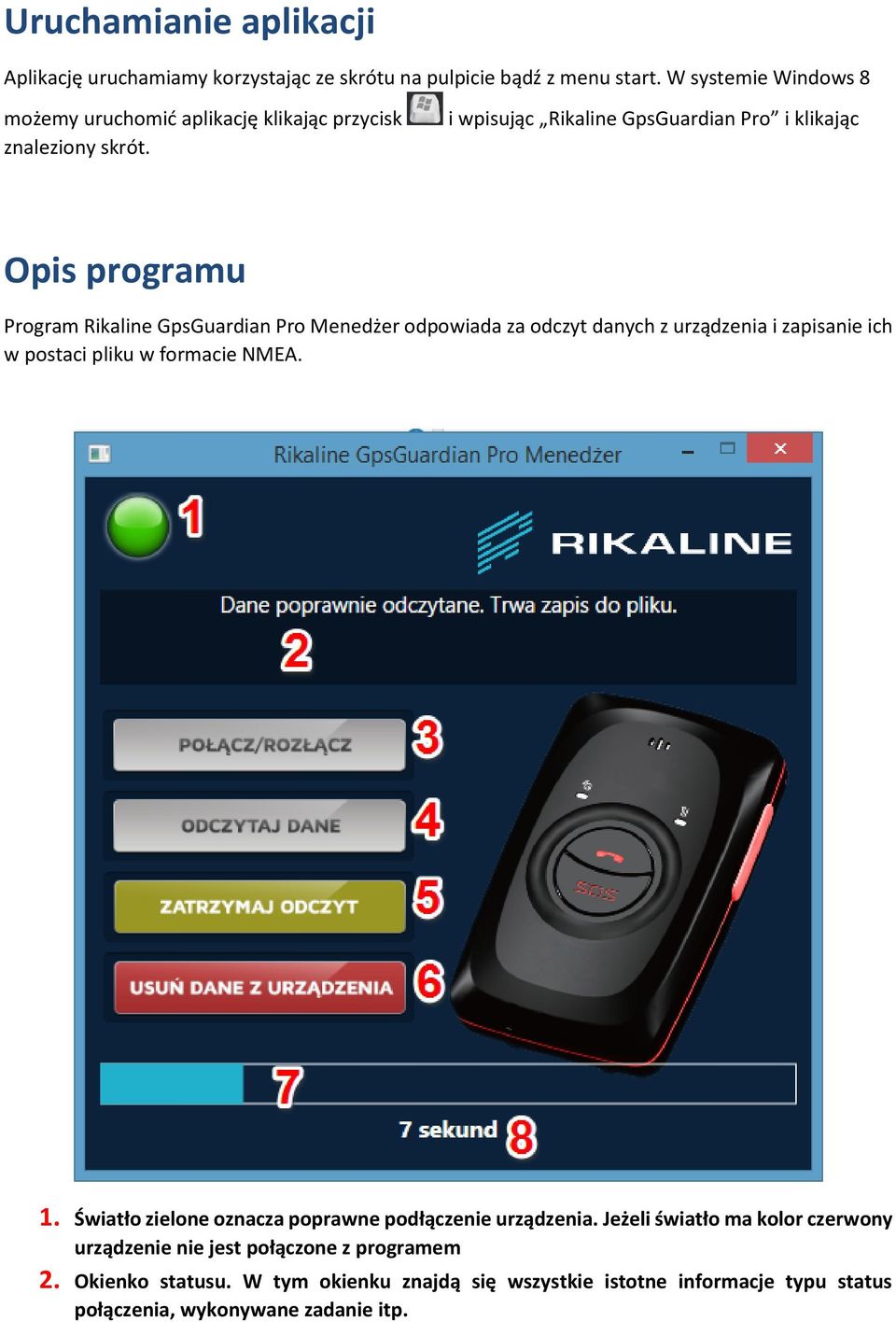

9 Uruchamianie aplikacji Aplikację uruchamiamy korzystając ze skrótu na pulpicie bądź z menu start. W systemie Windows 8 możemy uruchomić aplikację klikając przycisk znaleziony skrót. i wpisując Rikaline GpsGuardian Pro i klikając Opis programu Program Rikaline GpsGuardian Pro Menedżer odpowiada za odczyt danych z urządzenia i zapisanie ich w postaci pliku w formacie NMEA. 1. Światło zielone oznacza poprawne podłączenie urządzenia. Jeżeli światło ma kolor czerwony urządzenie nie jest połączone z programem 2. Okienko statusu. W tym okienku znajdą się wszystkie istotne informacje typu status połączenia, wykonywane zadanie itp.

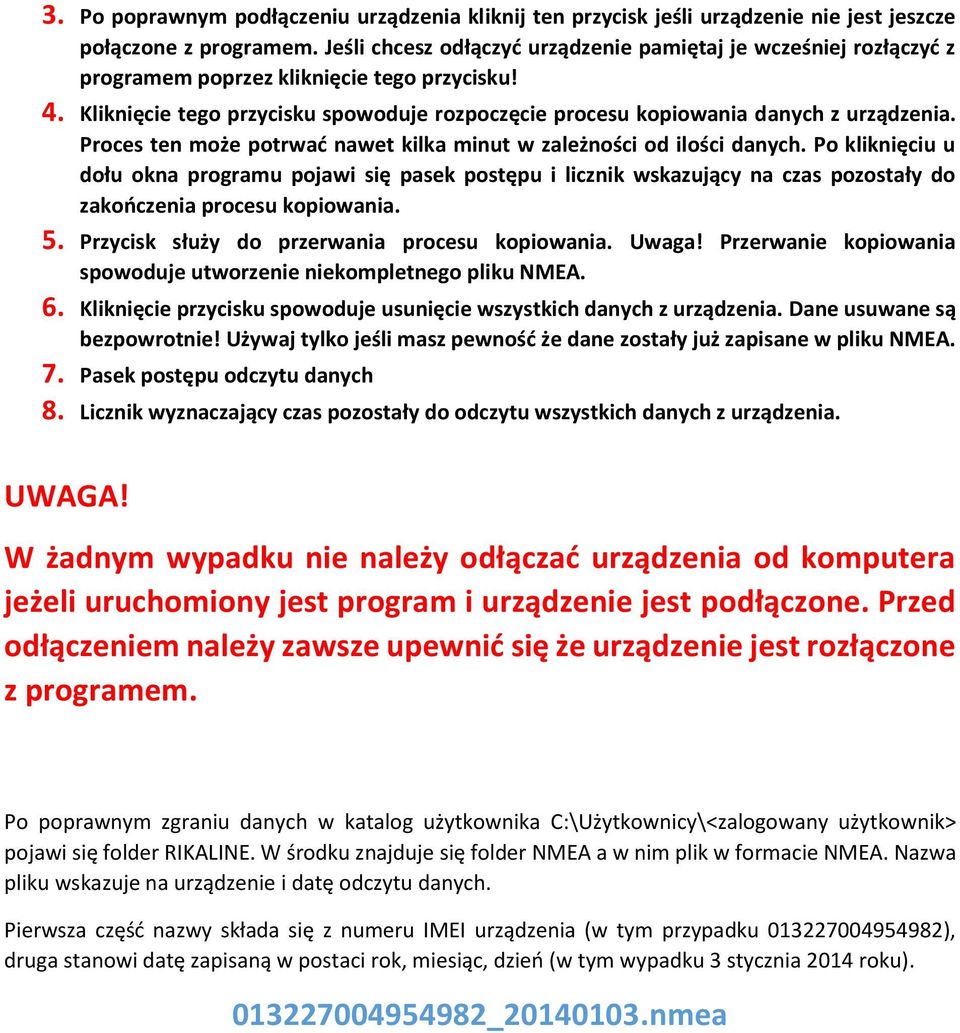

10 3. Po poprawnym podłączeniu urządzenia kliknij ten przycisk jeśli urządzenie nie jest jeszcze połączone z programem. Jeśli chcesz odłączyć urządzenie pamiętaj je wcześniej rozłączyć z programem poprzez kliknięcie tego przycisku! 4. Kliknięcie tego przycisku spowoduje rozpoczęcie procesu kopiowania danych z urządzenia. Proces ten może potrwać nawet kilka minut w zależności od ilości danych. Po kliknięciu u dołu okna programu pojawi się pasek postępu i licznik wskazujący na czas pozostały do zakończenia procesu kopiowania. 5. Przycisk służy do przerwania procesu kopiowania. Uwaga! Przerwanie kopiowania spowoduje utworzenie niekompletnego pliku NMEA. 6. Kliknięcie przycisku spowoduje usunięcie wszystkich danych z urządzenia. Dane usuwane są bezpowrotnie! Używaj tylko jeśli masz pewność że dane zostały już zapisane w pliku NMEA. 7. Pasek postępu odczytu danych 8. Licznik wyznaczający czas pozostały do odczytu wszystkich danych z urządzenia. UWAGA! W żadnym wypadku nie należy odłączać urządzenia od komputera jeżeli uruchomiony jest program i urządzenie jest podłączone. Przed odłączeniem należy zawsze upewnić się że urządzenie jest rozłączone z programem. Po poprawnym zgraniu danych w katalog użytkownika C:\Użytkownicy\<zalogowany użytkownik> pojawi się folder RIKALINE. W środku znajduje się folder NMEA a w nim plik w formacie NMEA. Nazwa pliku wskazuje na urządzenie i datę odczytu danych. Pierwsza część nazwy składa się z numeru IMEI urządzenia (w tym przypadku ), druga stanowi datę zapisaną w postaci rok, miesiąc, dzień (w tym wypadku 3 stycznia 2014 roku) _ nmea
