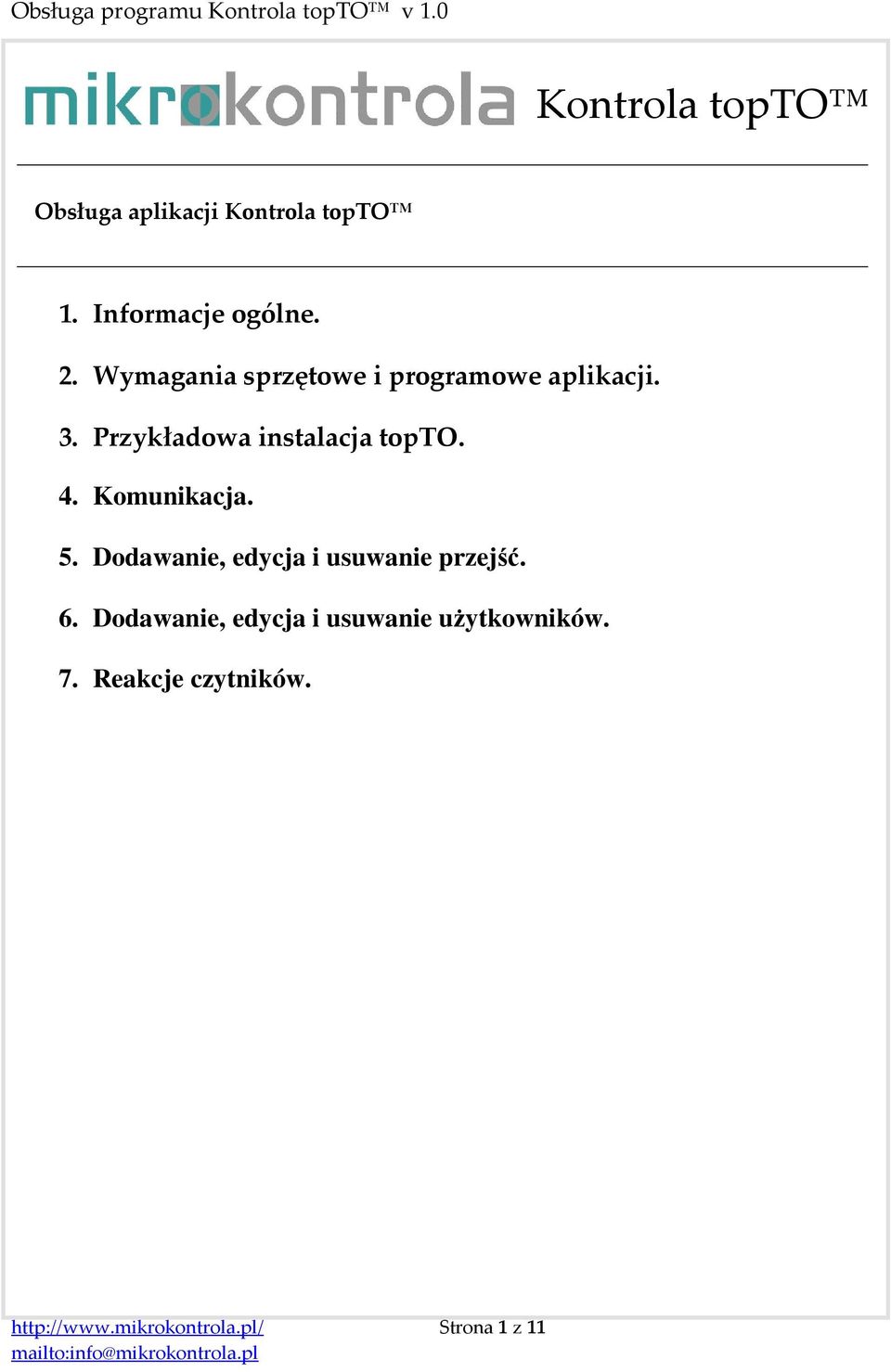

1 Kontrola topto Obsługa aplikacji Kontrola topto 1. Informacje ogólne. 2. Wymagania sprzętowe i programowe aplikacji. 3. Przykładowa instalacja topto. 4. Komunikacja. 5. Dodawanie, edycja i usuwanie przejść. 6. Dodawanie, edycja i usuwanie uŝytkowników. 7. Reakcje czytników. Strona 1 z 11

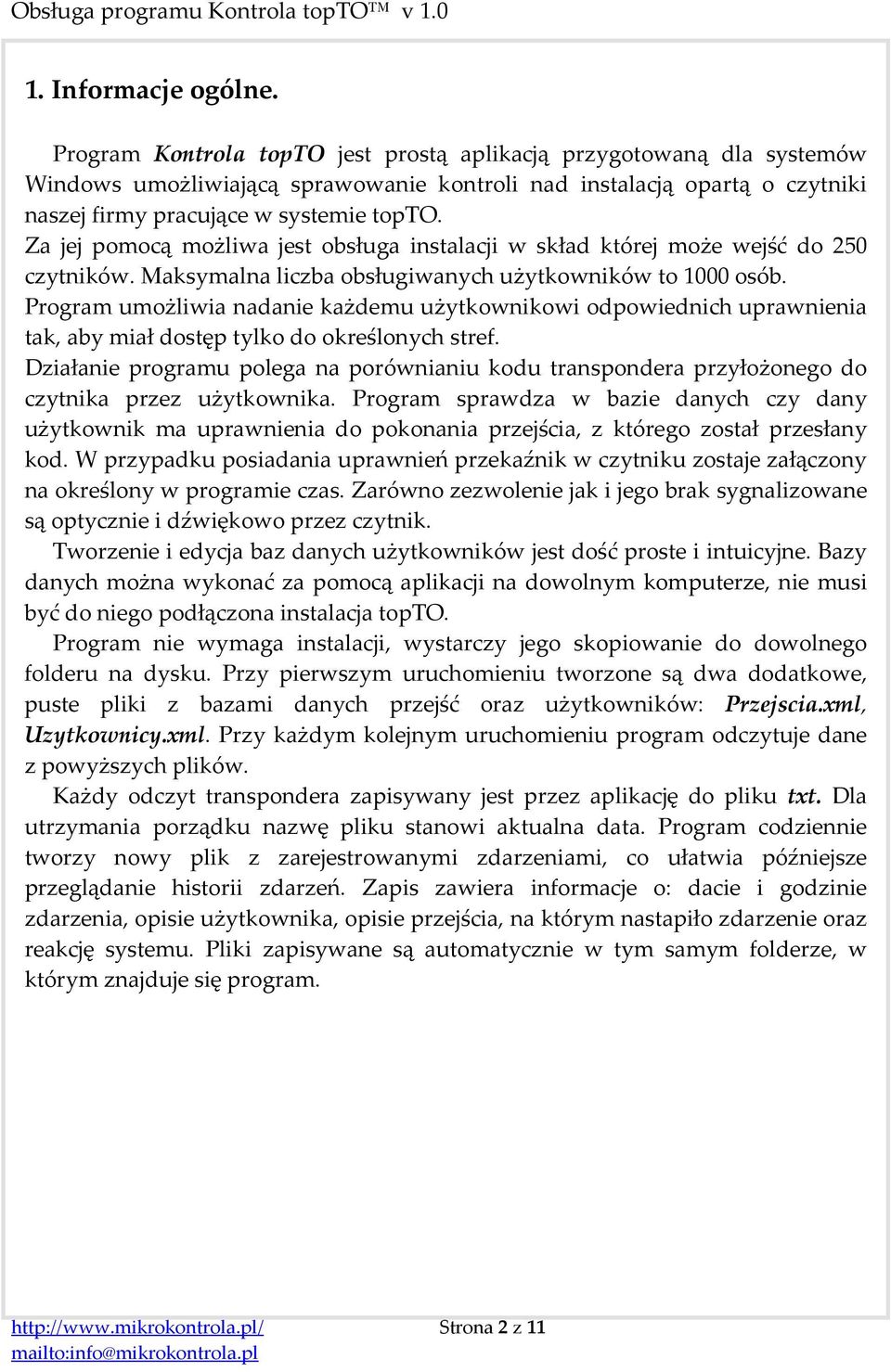

2 1. Informacje ogólne. Program Kontrola topto jest prostą aplikacją przygotowaną dla systemów Windows umożliwiającą sprawowanie kontroli nad instalacją opartą o czytniki naszej firmy pracujące w systemie topto. Za jej pomocą możliwa jest obsługa instalacji w skład której może wejść do 250 czytników. Maksymalna liczba obsługiwanych użytkowników to 1000 osób. Program umożliwia nadanie każdemu użytkownikowi odpowiednich uprawnienia tak, aby miał dostęp tylko do określonych stref. Działanie programu polega na porównianiu kodu transpondera przyłożonego do czytnika przez użytkownika. Program sprawdza w bazie danych czy dany użytkownik ma uprawnienia do pokonania przejścia, z którego został przesłany kod. W przypadku posiadania uprawnień przekaźnik w czytniku zostaje załączony na określony w programie czas. Zarówno zezwolenie jak i jego brak sygnalizowane są optycznie i dźwiękowo przez czytnik. Tworzenie i edycja baz danych użytkowników jest dość proste i intuicyjne. Bazy danych można wykonać za pomocą aplikacji na dowolnym komputerze, nie musi być do niego podłączona instalacja topto. Program nie wymaga instalacji, wystarczy jego skopiowanie do dowolnego folderu na dysku. Przy pierwszym uruchomieniu tworzone są dwa dodatkowe, puste pliki z bazami danych przejść oraz użytkowników: Przejscia.xml, Uzytkownicy.xml. Przy każdym kolejnym uruchomieniu program odczytuje dane z powyższych plików. Każdy odczyt transpondera zapisywany jest przez aplikację do pliku txt. Dla utrzymania porządku nazwę pliku stanowi aktualna data. Program codziennie tworzy nowy plik z zarejestrowanymi zdarzeniami, co ułatwia późniejsze przeglądanie historii zdarzeń. Zapis zawiera informacje o: dacie i godzinie zdarzenia, opisie użytkownika, opisie przejścia, na którym nastapiło zdarzenie oraz reakcję systemu. Pliki zapisywane są automatycznie w tym samym folderze, w którym znajduje się program. Strona 2 z 11

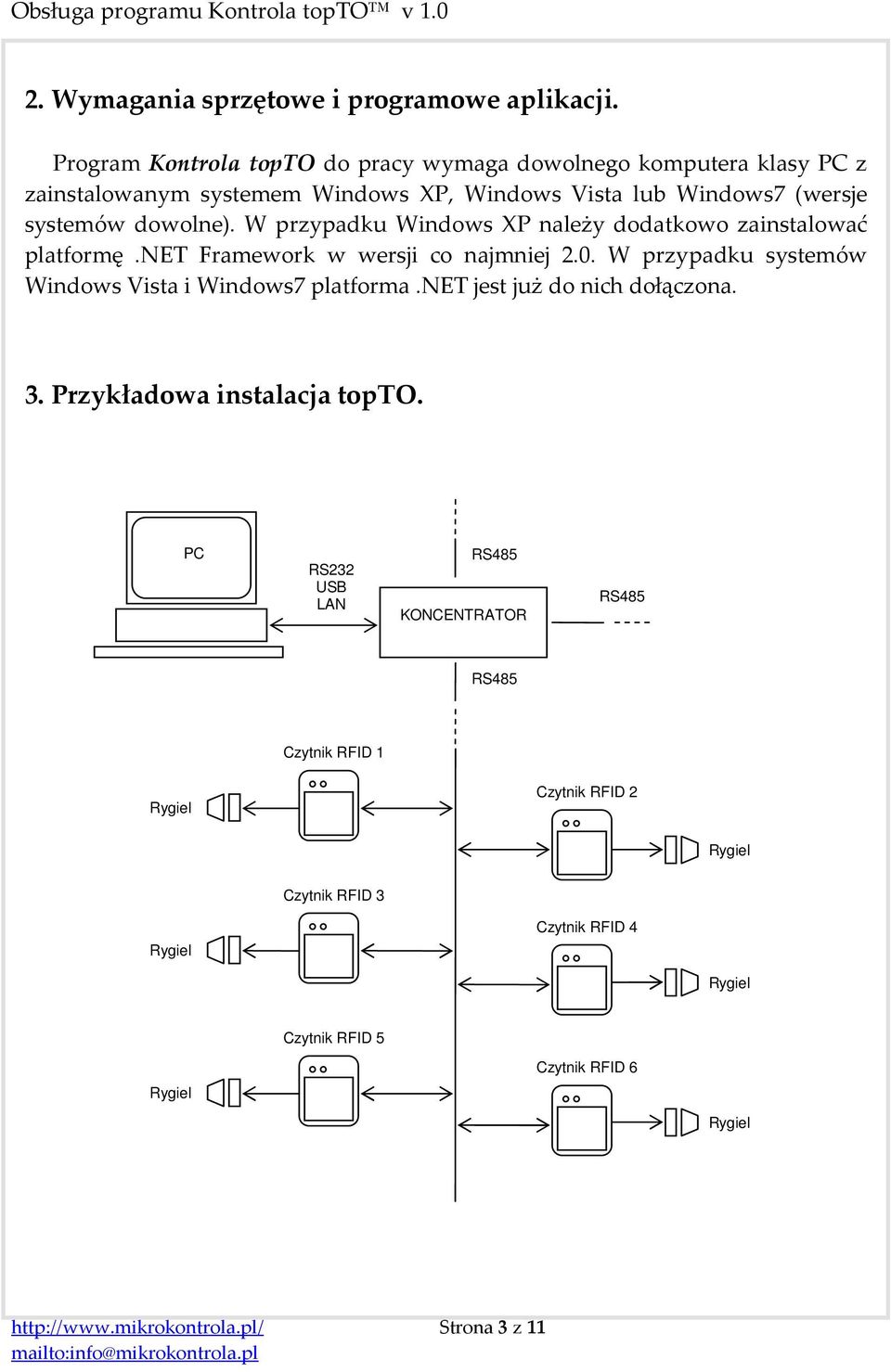

3 2. Wymagania sprzętowe i programowe aplikacji. Program Kontrola topto do pracy wymaga dowolnego komputera klasy PC z zainstalowanym systemem Windows XP, Windows Vista lub Windows7 (wersje systemów dowolne). W przypadku Windows XP należy dodatkowo zainstalować platformę.net Framework w wersji co najmniej 2.0. W przypadku systemów Windows Vista i Windows7 platforma.net jest już do nich dołączona. 3. Przykładowa instalacja topto. PC RS232 USB LAN RS485 KONCENTRATOR RS485 RS485 Czytnik RFID 1 Czytnik RFID 2 Czytnik RFID 3 Czytnik RFID 4 Czytnik RFID 5 Czytnik RFID 6 Strona 3 z 11

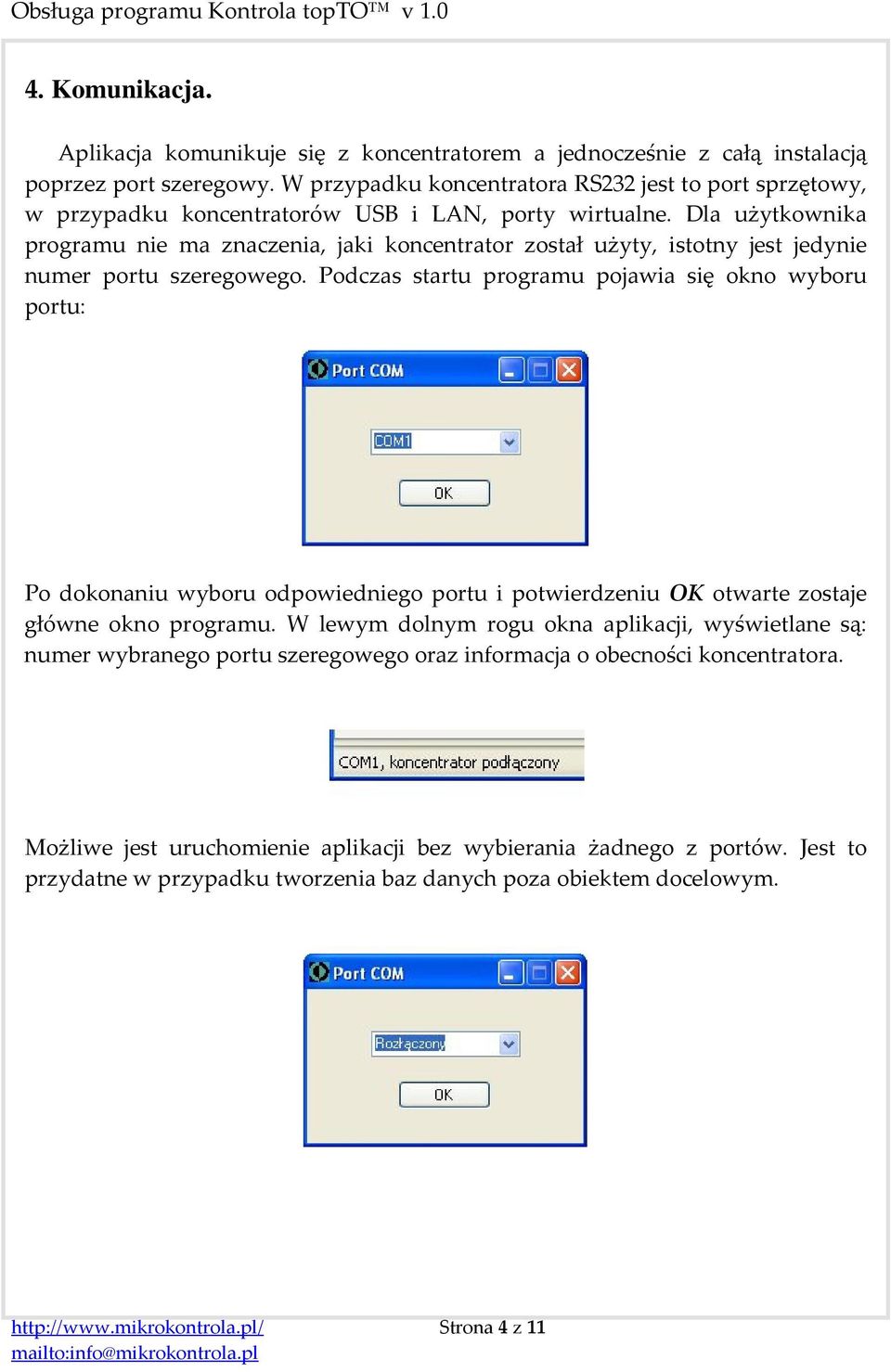

4 4. Komunikacja. Aplikacja komunikuje się z koncentratorem a jednocześnie z całą instalacją poprzez port szeregowy. W przypadku koncentratora RS232 jest to port sprzętowy, w przypadku koncentratorów USB i LAN, porty wirtualne. Dla użytkownika programu nie ma znaczenia, jaki koncentrator został użyty, istotny jest jedynie numer portu szeregowego. Podczas startu programu pojawia się okno wyboru portu: Po dokonaniu wyboru odpowiedniego portu i potwierdzeniu OK otwarte zostaje główne okno programu. W lewym dolnym rogu okna aplikacji, wyświetlane są: numer wybranego portu szeregowego oraz informacja o obecności koncentratora. Możliwe jest uruchomienie aplikacji bez wybierania żadnego z portów. Jest to przydatne w przypadku tworzenia baz danych poza obiektem docelowym. Strona 4 z 11

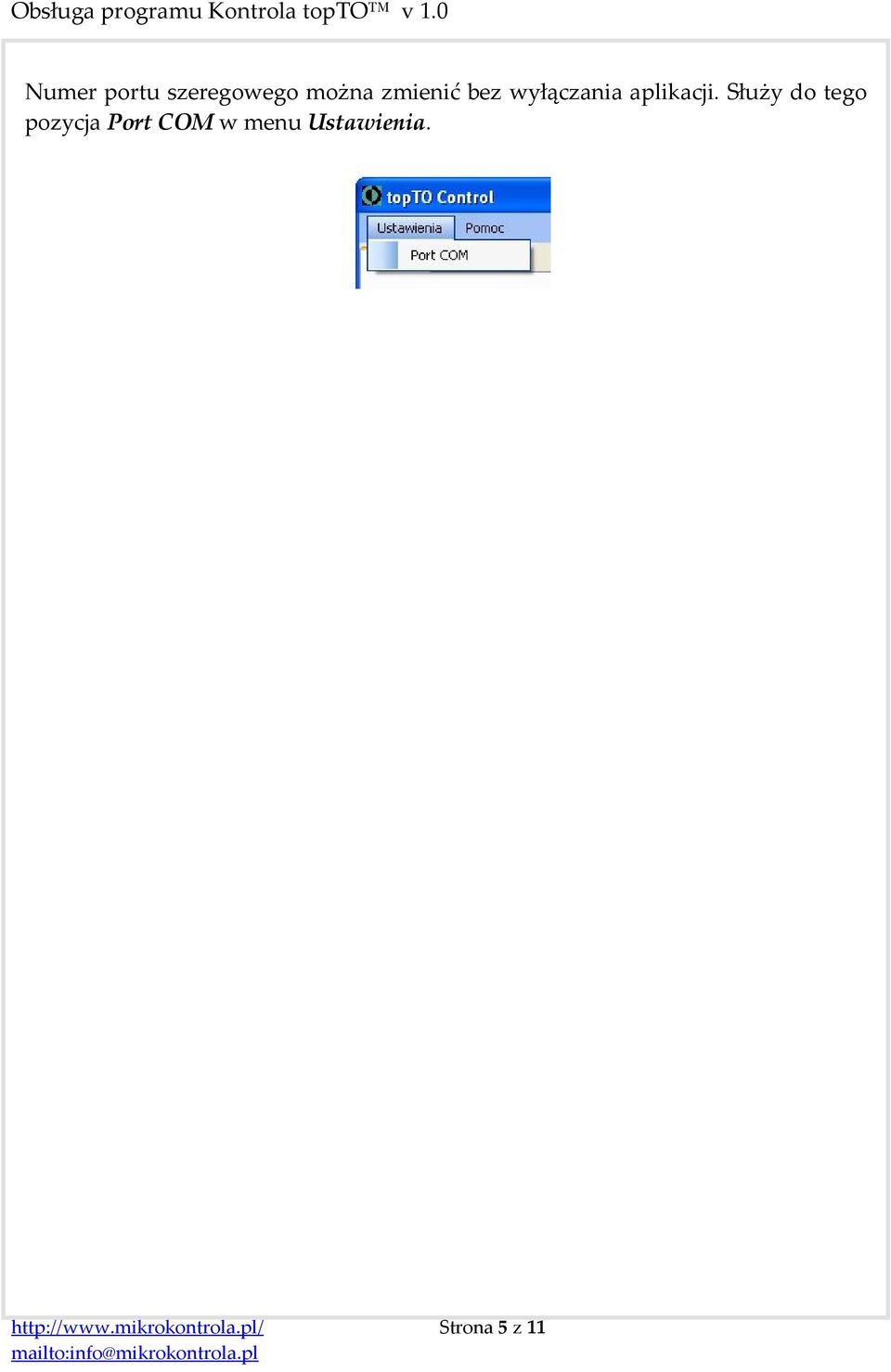

5 Numer portu szeregowego można zmienić bez wyłączania aplikacji. Służy do tego pozycja Port COM w menu Ustawienia. Strona 5 z 11

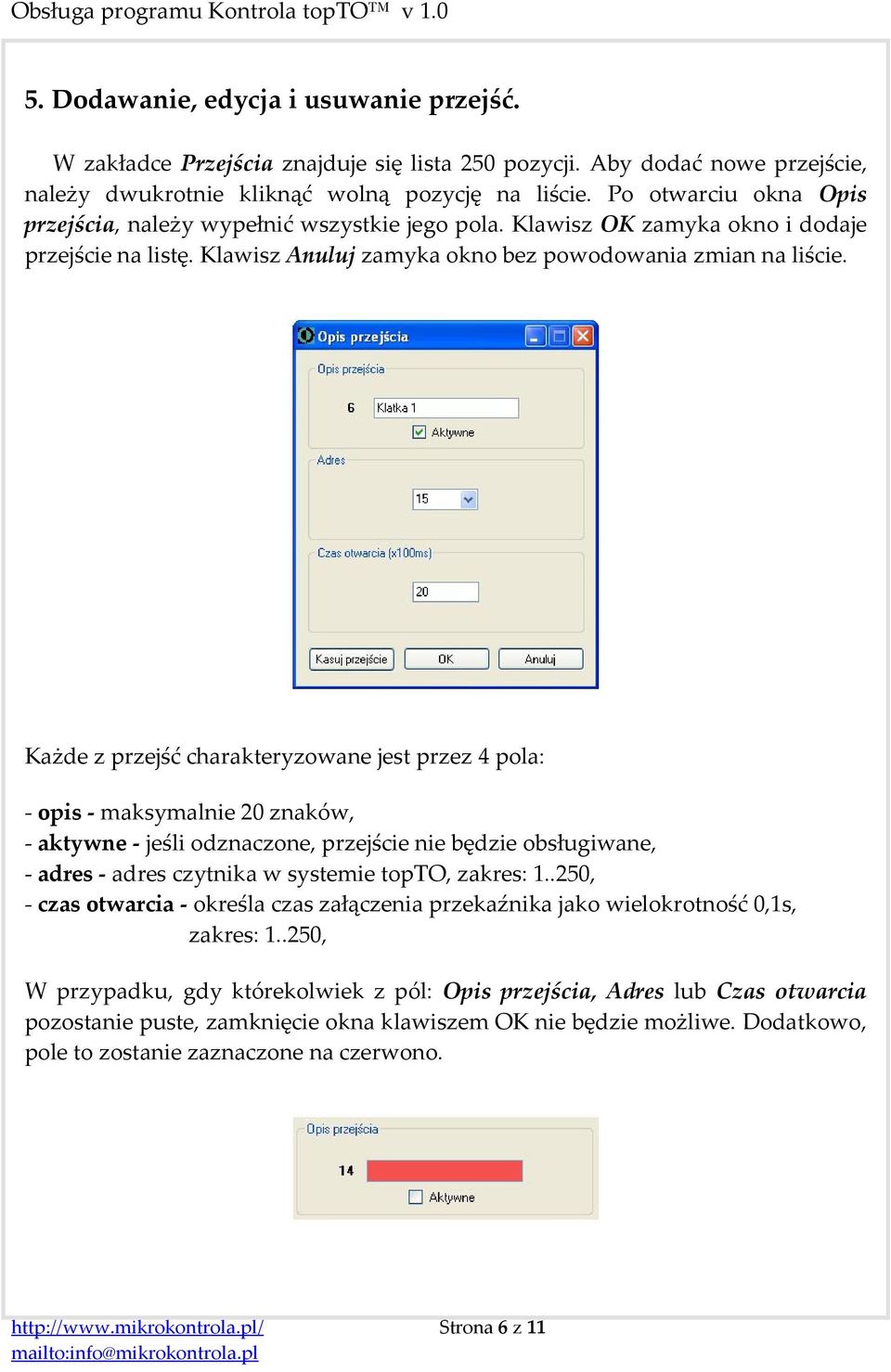

6 5. Dodawanie, edycja i usuwanie przejść. W zakładce Przejścia znajduje się lista 250 pozycji. Aby dodać nowe przejście, należy dwukrotnie kliknąć wolną pozycję na liście. Po otwarciu okna Opis przejścia, należy wypełnić wszystkie jego pola. Klawisz OK zamyka okno i dodaje przejście na listę. Klawisz Anuluj zamyka okno bez powodowania zmian na liście. Każde z przejść charakteryzowane jest przez 4 pola: - opis - maksymalnie 20 znaków, - aktywne - jeśli odznaczone, przejście nie będzie obsługiwane, - adres - adres czytnika w systemie topto, zakres: , - czas otwarcia - określa czas załączenia przekaźnika jako wielokrotność 0,1s, zakres: , W przypadku, gdy którekolwiek z pól: Opis przejścia, Adres lub Czas otwarcia pozostanie puste, zamknięcie okna klawiszem OK nie będzie możliwe. Dodatkowo, pole to zostanie zaznaczone na czerwono. Strona 6 z 11

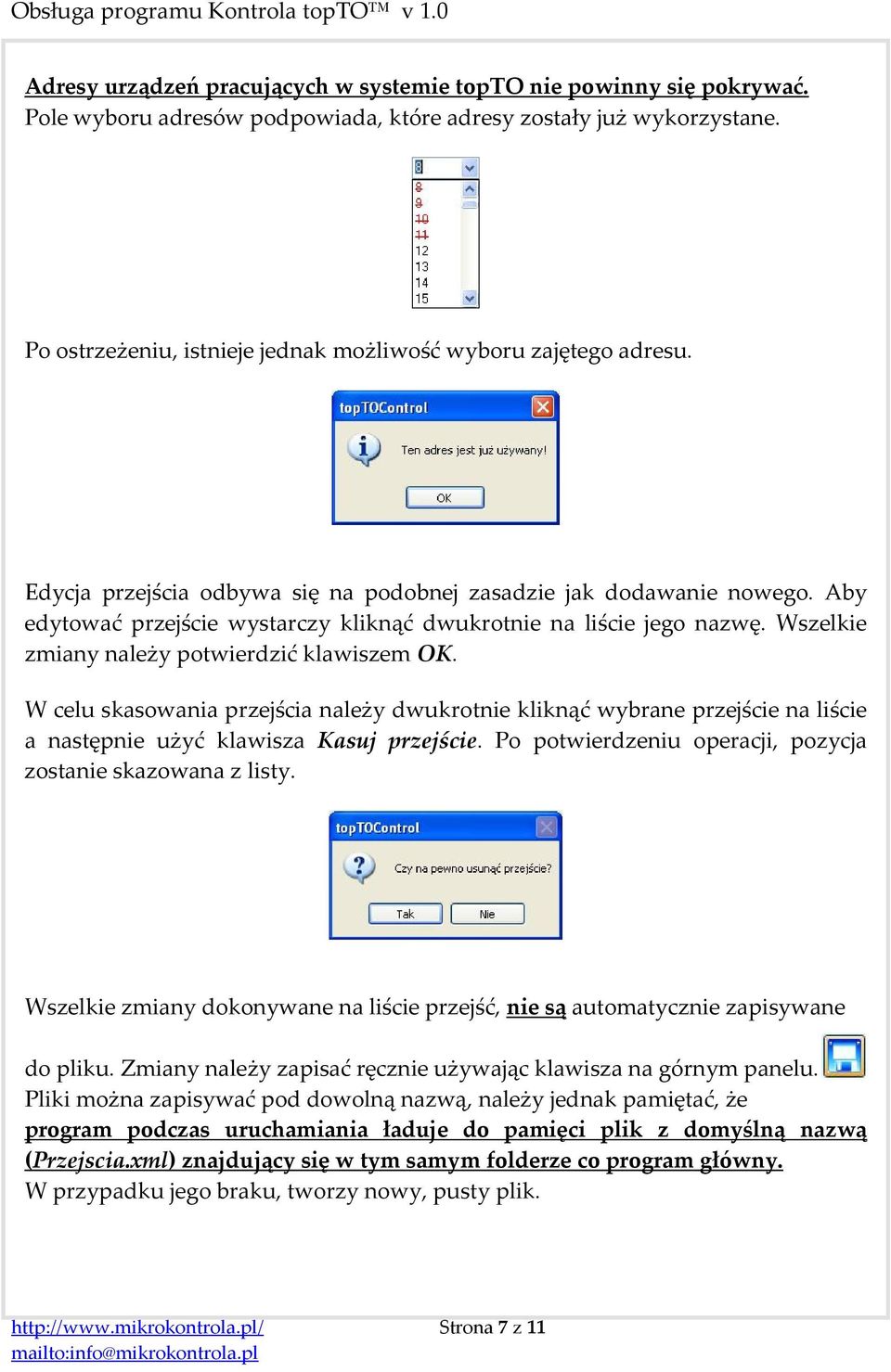

7 Adresy urządzeń pracujących w systemie topto nie powinny się pokrywać. Pole wyboru adresów podpowiada, które adresy zostały już wykorzystane. Po ostrzeżeniu, istnieje jednak możliwość wyboru zajętego adresu. Edycja przejścia odbywa się na podobnej zasadzie jak dodawanie nowego. Aby edytować przejście wystarczy kliknąć dwukrotnie na liście jego nazwę. Wszelkie zmiany należy potwierdzić klawiszem OK. W celu skasowania przejścia należy dwukrotnie kliknąć wybrane przejście na liście a następnie użyć klawisza Kasuj przejście. Po potwierdzeniu operacji, pozycja zostanie skazowana z listy. Wszelkie zmiany dokonywane na liście przejść, nie są automatycznie zapisywane do pliku. Zmiany należy zapisać ręcznie używając klawisza na górnym panelu. Pliki można zapisywać pod dowolną nazwą, należy jednak pamiętać, że program podczas uruchamiania ładuje do pamięci plik z domyślną nazwą (Przejscia.xml) znajdujący się w tym samym folderze co program główny. W przypadku jego braku, tworzy nowy, pusty plik. Strona 7 z 11

8 Funkcje poszczególnych klawiszy na górnym panelu: - zapis danych do pliku, - odczyt danych z pliku, - nowa instalacja, - podgląd dodanych do listy przejść, Strona 8 z 11

9 6. Dodawanie, edycja i usuwanie uŝytkowników. Zakładka Użytkownicy zawiera listę 1000 użytkowników. Aby dodać nowego użytkownika należy kliknąć dwukrotnie pustą pozycję na liście. Użytkownika charakteryzują następujące pola: - numer - wpisany na stałe, odpowiada pozycji na liście, - opis - maksymalnie 40 znaków, - aktywny - jeśli odznaczone, użytkownik nieupoważniony do żadnego przejścia, - kod transpondera - 5-bajtowy kod transpondera, - typ transpondera - do wyboru UNIQUE lub MIFARE, - aktywne przejścia okno z przejściami, do których użytkownik ma dostęp, Po uzupełnieniu wszystkich pól, dodanie użytkownika na listę, należy potwierdzić klawiszem OK. Oprócz ręcznego wpisywania kodów kart, możliwe jest wykonanie tej czynności w bardziej przystępny sposób. Do tego celu można wykorzystać jeden z czytników pracujący w systemie topto, bądź czytnik USB emulujący klawiaturę podłączony do portu komputera. Strona 9 z 11

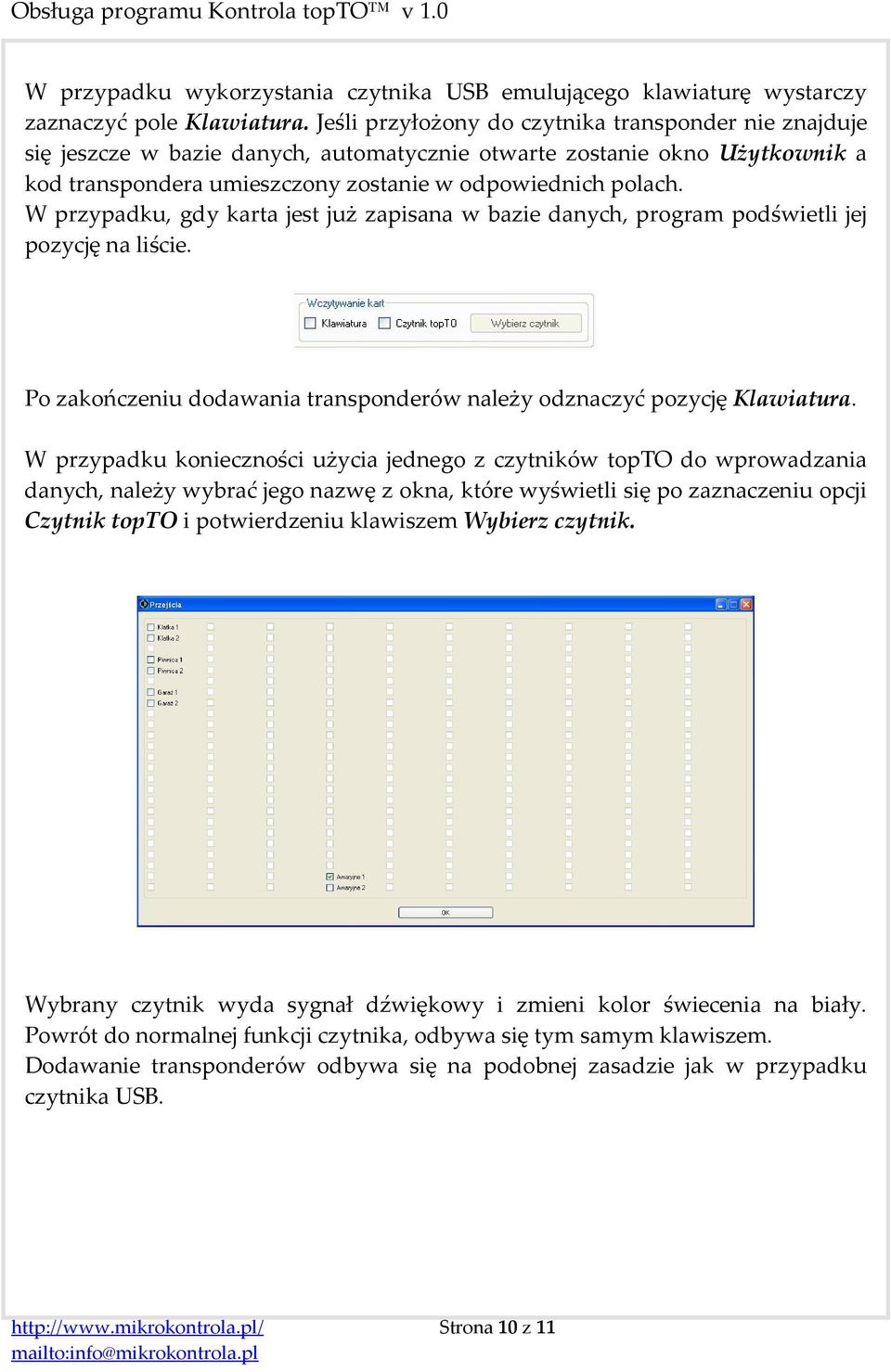

10 W przypadku wykorzystania czytnika USB emulującego klawiaturę wystarczy zaznaczyć pole Klawiatura. Jeśli przyłożony do czytnika transponder nie znajduje się jeszcze w bazie danych, automatycznie otwarte zostanie okno Użytkownik a kod transpondera umieszczony zostanie w odpowiednich polach. W przypadku, gdy karta jest już zapisana w bazie danych, program podświetli jej pozycję na liście. Po zakończeniu dodawania transponderów należy odznaczyć pozycję Klawiatura. W przypadku konieczności użycia jednego z czytników topto do wprowadzania danych, należy wybrać jego nazwę z okna, które wyświetli się po zaznaczeniu opcji Czytnik topto i potwierdzeniu klawiszem Wybierz czytnik. Wybrany czytnik wyda sygnał dźwiękowy i zmieni kolor świecenia na biały. Powrót do normalnej funkcji czytnika, odbywa się tym samym klawiszem. Dodawanie transponderów odbywa się na podobnej zasadzie jak w przypadku czytnika USB. Strona 10 z 11

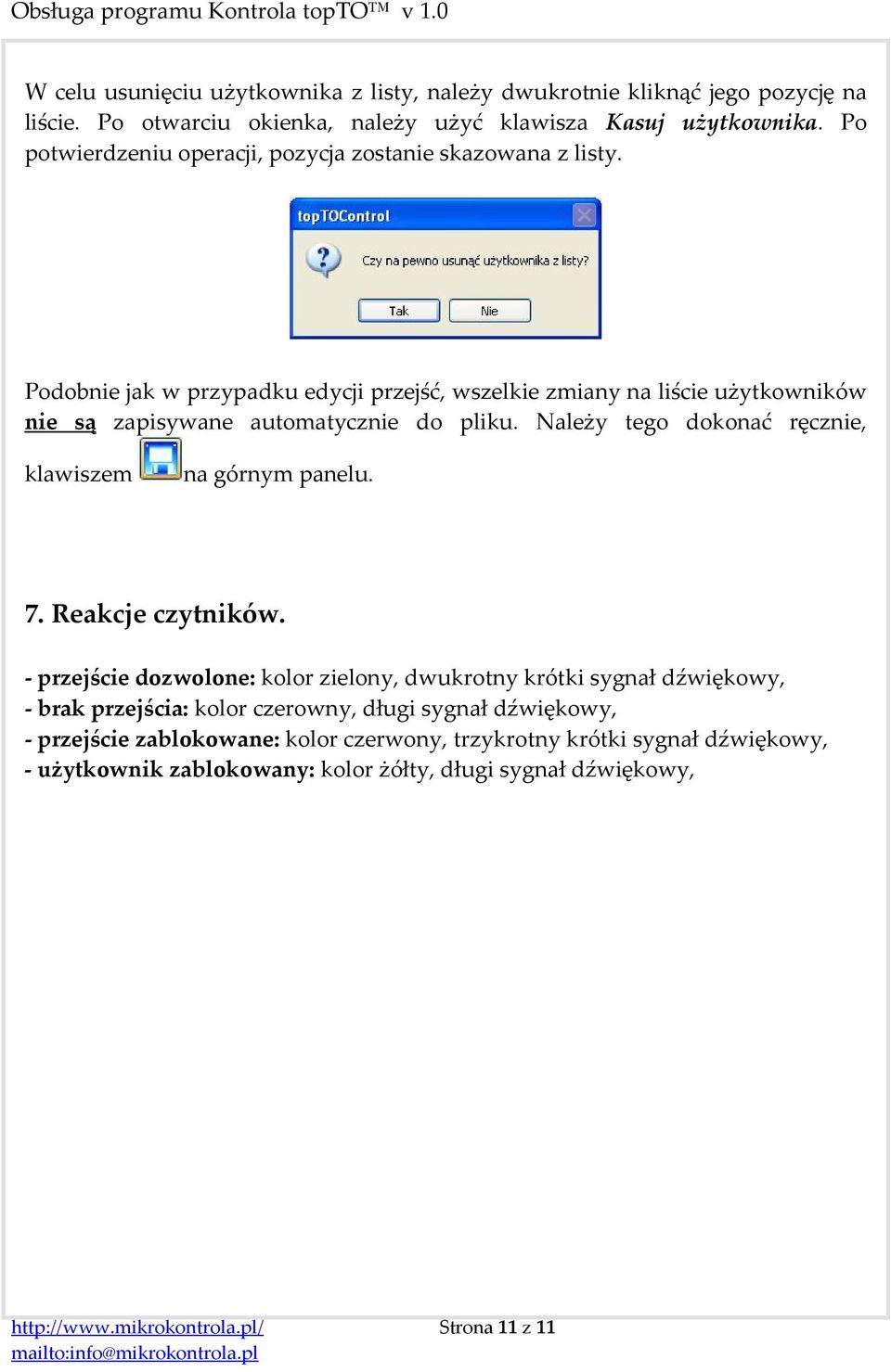

11 W celu usunięciu użytkownika z listy, należy dwukrotnie kliknąć jego pozycję na liście. Po otwarciu okienka, należy użyć klawisza Kasuj użytkownika. Po potwierdzeniu operacji, pozycja zostanie skazowana z listy. Podobnie jak w przypadku edycji przejść, wszelkie zmiany na liście użytkowników nie są zapisywane automatycznie do pliku. Należy tego dokonać ręcznie, klawiszem na górnym panelu. 7. Reakcje czytników. - przejście dozwolone: kolor zielony, dwukrotny krótki sygnał dźwiękowy, - brak przejścia: kolor czerowny, długi sygnał dźwiękowy, - przejście zablokowane: kolor czerwony, trzykrotny krótki sygnał dźwiękowy, - użytkownik zablokowany: kolor żółty, długi sygnał dźwiękowy, Strona 11 z 11
