1 OPIS TECHNICZNY I INSTRUKCJA OBSŁUGI PROGRAMU DO MIERNIKA ZOT4 PM wer. 5.0 LUBELSKIE FABRYKI WAG "FAWAG" S.A Lublin, ul.łęczyńska 58 tel. (0-81) , tel./fax (0-81) , mark@fawag.lublin.pl internet: Lublin, 24 czerwiec 2005 r

2 SPIS TREŚCI 1. WSTĘP PROGRAM GŁÓWNY (ZOT4.EXE) TERMINAL (TERM.EXE) ETYKIETOWANIE (ETYK.EXE) WERSJA DEMONSTRACYJNA PROGRAMU Lubelskie Fabryki Wag FAWAG S.A.

3 1. WSTĘP Program PM wer. 5.0 przystosowany jest do współpracy z sieciowymi wersjami mierników ZOT4, Współpracuje z miernikiem w wersji terminala i z miernikiem etykietującym. Program składa się z trzech niezależnych modułów: Zot4.exe jest to moduł pozwalający na wyszukanie mierników w sieci, ich identyfikację, podgląd wskazań oraz zaprogramowanie podstawowych parametrów. Z poziomu tego modułu istnieje możliwość uruchomienia pozostałych modułów. Term.exe jest to moduł realizujący przykładową aplikację na mierniku w wersji terminala. Może on być uruchamiany z poziomu programu Zot4.exe. Po wyszukaniu miernika w wersji terminala w sieci, dwukrotne kliknięcie myszką na wierszu z parametrami miernika powoduje rozwinięcie menu. Aby uruchomić Term.exe należy wybrać opcję trzecią Rejestracja ważeń. Istnieje możliwość uruchomienia modułu Term.exe niezależnie, wówczas w programie należy ręcznie wybrać numer miernika w sieci z którym chcemy nawiązać połączenie. Etyk.exe jest to moduł do programowania miernika w wersji etykietującej. Jest on uruchamiany z poziomu programu głównego po wyborze z listy miernika etykietującego z którym chcemy nawiązać komunikację. Istnieje możliwość uruchomienia modułu Etyk.exe niezależnie, wówczas w programie należy ręcznie wybrać numer miernika w sieci z którym chcemy nawiązać połączenie. 2. PROGRAM GŁÓWNY (ZOT4.EXE) Po uruchomieniu programu Zot4.exe należy na wstępie ustawić parametry komunikacji (klawisz Ustawienia) tak aby były zgodne z pozostałymi urządzeniami w sieci. Następnie należy wyszukać wagi jakie są dostępne w danej chwili w sieci (przycisk Wyszukaj). W oknie programu zostaną wyświetlone informacje o znalezionych miernikach. Lubelskie Fabryki Wag FAWAG S.A. 3

4 Dwukrotne kliknięcie na wybranym mierniku spowoduje rozwinięcie menu opcji dostępnych dla danego miernika: Podgląd wskazań Konfiguracja miernika Programowanie (etykietowanie) Rejestracja ważeń (terminal) Wybór opcji Podgląd wskazań spowoduje wyświetlenie okienka z podglądem wskazań miernika: 4 Lubelskie Fabryki Wag FAWAG S.A.

5 Uruchomienie opcji Konfiguracja miernika wyświetla okienko z bieżącymi ustawieniami miernika: Pozostałe opcje służą do uruchamiania odpowiedniego modułu dla terminala lub miernika etykietującego. 3. TERMINAL (TERM.EXE) Program realizuje przykładową aplikację rejestrującą w pliku oraz na wydruku w drukarce tekstowej (np. KAFKA) podpiętej do portu RS232 miernika ważenia w formie protokołu zawierającego listę kolejnych ważeń, podsumowanie, datę i godzinę ważenia, oraz informację o odbiorcy, obsłudze i nazwie towaru, które są wybierane z poziomu miernika. Uruchomienie/zatrzymanie transmisji danych następuje po naciśnięciu w programie przycisku Start/Stop (ewentualnie skrótu klawiszowego Alt+s). Kopia z zawartością wydruku wyświetlana jest w oknie programu. Lubelskie Fabryki Wag FAWAG S.A. 5

6 Informacje o ważeniach, towarach, odbiorcach i nazwiska oraz hasła operatorów przechowywane są w plikach tekstowych w podkatalogu programu Zot4\DANE. W momencie uruchomienia aplikacji na mierniku dokonywane jest logowanie operatora, należy przewinąć klawiszami strzałek i w celu wybrania odpowiedniego nazwiska a następnie za pomocą klawiatury numerycznej wprowadzić hasło i zatwierdzić klawiszem. Lista operatorów i hasła znajdują się w pliku Obsługa.txt. Po zalogowaniu za pomocą klawiszy i możemy dokonać w analogiczny sposób wyboru towaru i odbiorcy. Zatwierdzanie ważenia dokonujemy klawiszem, a podsumowanie paragonu klawiszem. Klawisz umożliwia wylogowanie obsługującego. 4. ETYKIETOWANIE (ETYK.EXE) Program umożliwia zaprogramowanie miernika w wersji etykietującej. W oknie programu znajdują się trzy zakładki PLU, Etykiety, Ustawienia w których pogrupowane są funkcjonalnie informacje które możemy z miernika odczytywać i zapisywać. Zakładka PLU zawiera informacje jakie są w mierniku pamiętane dla poszczególnego towaru, za pomocą paska przewijania po prawej stronie możemy przewijać kolejne komórki PLU. Na dole zakładki znajdują się klawisze za pomocą których możemy dokonać zapisu i odczytu informacji o towarach PLU do/z miernika oraz pliku na dysku komputera. 6 Lubelskie Fabryki Wag FAWAG S.A.

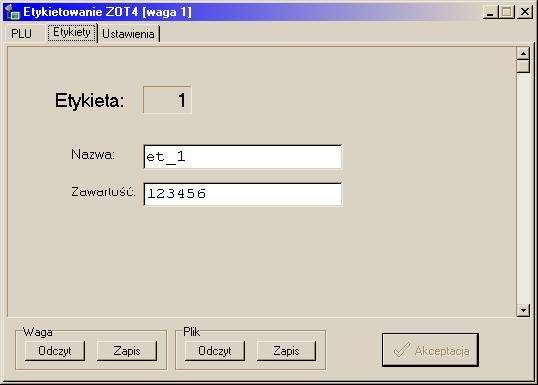

7 Zakładka Etykiety zawiera informacje o zaprogramowanych etykietach i ich zawartości. Obsługa zakładki Etykiety odbywa się analogicznie jak w przypadku PLU. Zakładka Ustawienia zawiera parametry miernika pracującego w trybie etykietowania. Lubelskie Fabryki Wag FAWAG S.A. 7

8 5. WERSJA DEMONSTRACYJNA PROGRAMU Zanim program zostanie zarejestrowany stanowi wersję demonstracyjna która posiada następujące ograniczenia: w terminalu jest niedostępna możliwość uruchomienia transmisji do miernika, w etykietowaniu transmisja PLU oraz etykiet ograniczona jest do jednej komórki. W wersji demonstracyjnej w oknie programu przy nazwie widoczny jest tekst [demo] oraz dostępny jest klawisz Rejestracja za pomocą którego można dokonać rejestracji oprogramowania. W celu zarejestrowania programu należy skontaktować się z producentem i uzyskać numer seryjny programu. Producentowi należy podać numer, który jest wyświetlany w polu Numer dla producenta w okienku Rejestracja. Po wprowadzeniu numeru seryjnego uzyskanego od producenta powinny zniknąć informacje o wersji demonstracyjnej a program stanie się w pełni funkcjonalny. 8 Lubelskie Fabryki Wag FAWAG S.A.
