HP-1 parametry. Pobór prądu (przy zasilaniu 12V) Pobierana moc (przy zasilaniu 12V) 0,036W. Pomiar ciśnienia

Transkrypt

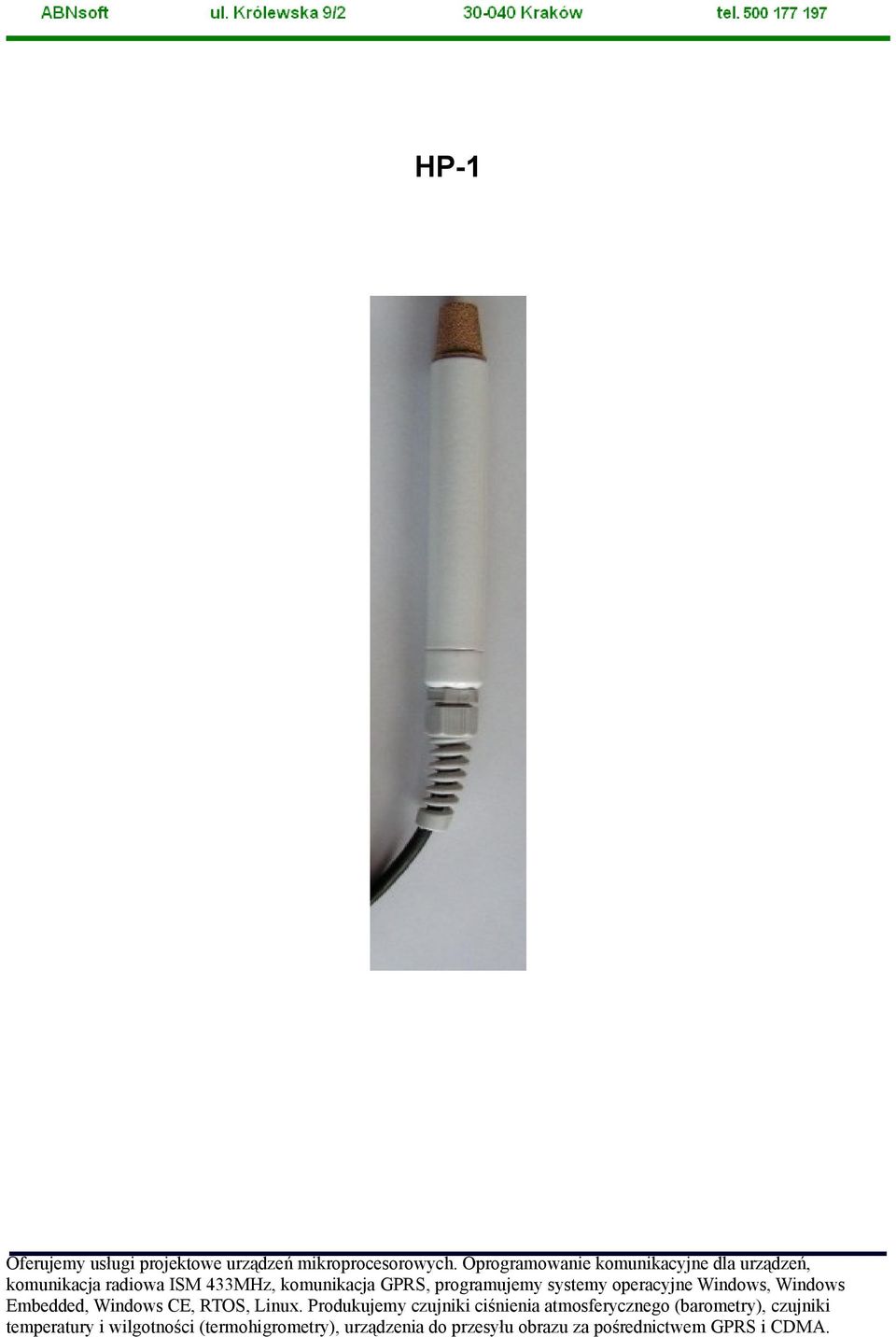

1 HP-1

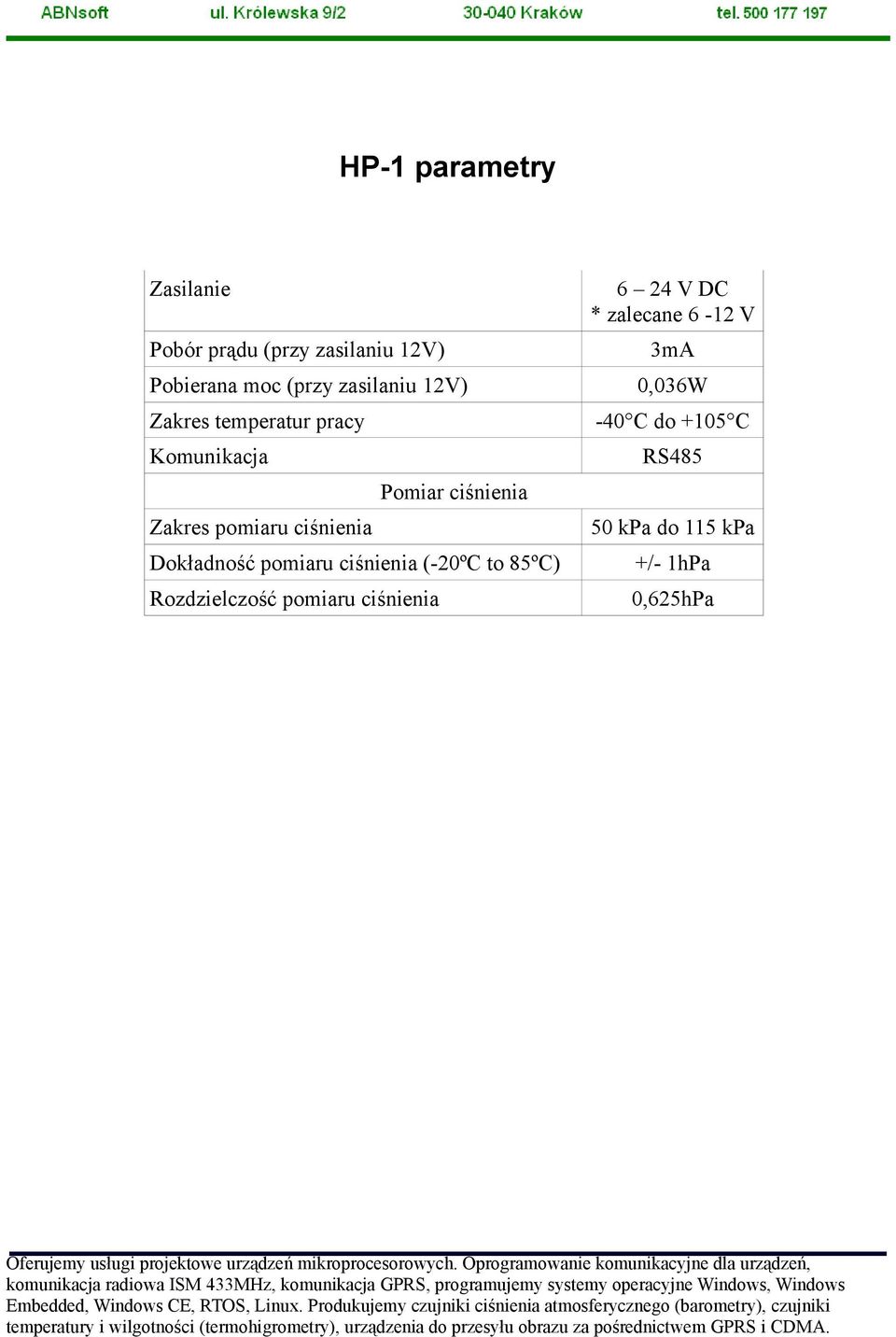

2 HP-1 parametry Zasilanie Pobór prądu (przy zasilaniu 12V) 6 24 V DC * zalecane 6-12 V 3mA Pobierana moc (przy zasilaniu 12V) 0,036W Zakres temperatur pracy Komunikacja Zakres pomiaru ciśnienia Pomiar ciśnienia Dokładność pomiaru ciśnienia (-20ºC to 85ºC) Rozdzielczość pomiaru ciśnienia -40 C do +105 C RS kpa do 115 kpa +/- 1hPa 0,625hPa

3 Komunikacja z czujnikiem Komunikacja z czujnikiem ustalana na etapie zamówienia, do wyboru protokoły : Modbus MP100 MES VaMes Prędkość komunikacji. Protokół Modbus MP100 MES VaMes Parametry komunikacji bps, 8n bps, 8n bps, 8n bps, 8n1

4 Protokół komunikacyjny Modbus RTU Czujnik pracuje jako slave MODBUS. Rejestry i wartości w nich przechowywane Rejestr Wartość Rozmiar / typ Ciśnienie 16 bitów bez znaku Wysokość n.p.m. na jakiej zamontowano czujnik 16 bitów ze znakiem 105 Ciśnienie na poziomie morza 16 bitów bez znaku Skrót nazwy instytucji wzorcującej 4 * char 108 Dzień, miesiąc wzorcowania 2 * 8 bitów bez znaku 109 Rok wzorcowania 16 bitów bez znaku Numer seryjny 64 bitowy numer seryjny 114 Wersja czujnika 16 bitów bez znaku 115 Rejestr wyposażenia 16 bitów bez znaku Zapytanie MODBUS wysłane przez mastera do czujnika powinno mieć cechy : pytanie o holding register pytanie o 16 rejestrów ( 32 bajty ) pytanie o rejestr 100

5 Protokół komunikacyjny MP100 n * dane 0xAA H L H L Adresat 0x3C Nadawca dowolny adres nadawcy pakietu Flagi 0x00 wysłanie rozkazu do czujnika Flagi 0x80 potwierdzenie wykonania Komenda odczytu pomiaru 0x01 Komenda uruchamia wysyłanie w protokole tekstowym - 0x02 Komenda ustawienia wysokości zamontowania czujnika - 0x03 Przykładowa ramka odczytu : n * dane 0xAA 0x3C 0x00 0x00 0x01 0x00 0x00 brak 0x20 0x2B

6 Zwracane pole : Nume r bajtu 0 H - 1 L 2 H - 3 L Wartość 4 H Ciśnienie absolutne 5 L 6 H - 7 L 8 H Wysokość nad poziomem morza na jakiej zamontowano czujnik. 9 L 10 H Ciśnienie odniesione do poziomu morza 11 L 12 H Numer seryjny czujnika. (obecnie ustawiony na 0xFFFF) 13 L

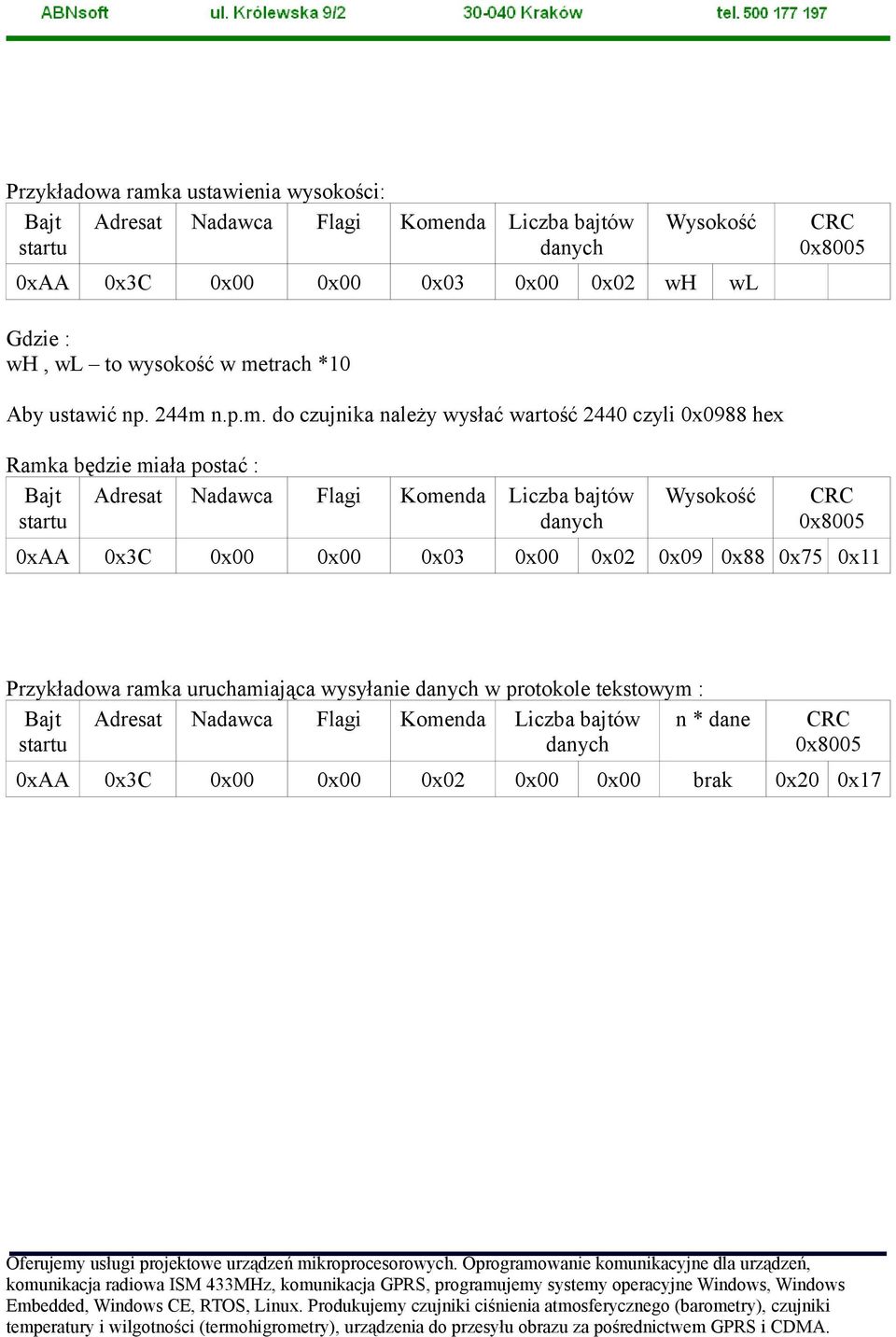

7 Przykładowa ramka ustawienia wysokości: Wysokość 0xAA 0x3C 0x00 0x00 0x03 0x00 0x02 wh wl Gdzie : wh, wl to wysokość w metrach *10 Aby ustawić np. 244m n.p.m. do czujnika należy wysłać wartość 2440 czyli 0x0988 hex Ramka będzie miała postać : Wysokość 0xAA 0x3C 0x00 0x00 0x03 0x00 0x02 0x09 0x88 0x75 0x11 Przykładowa ramka uruchamiająca wysyłanie w protokole tekstowym : n * dane 0xAA 0x3C 0x00 0x00 0x02 0x00 0x00 brak 0x20 0x17

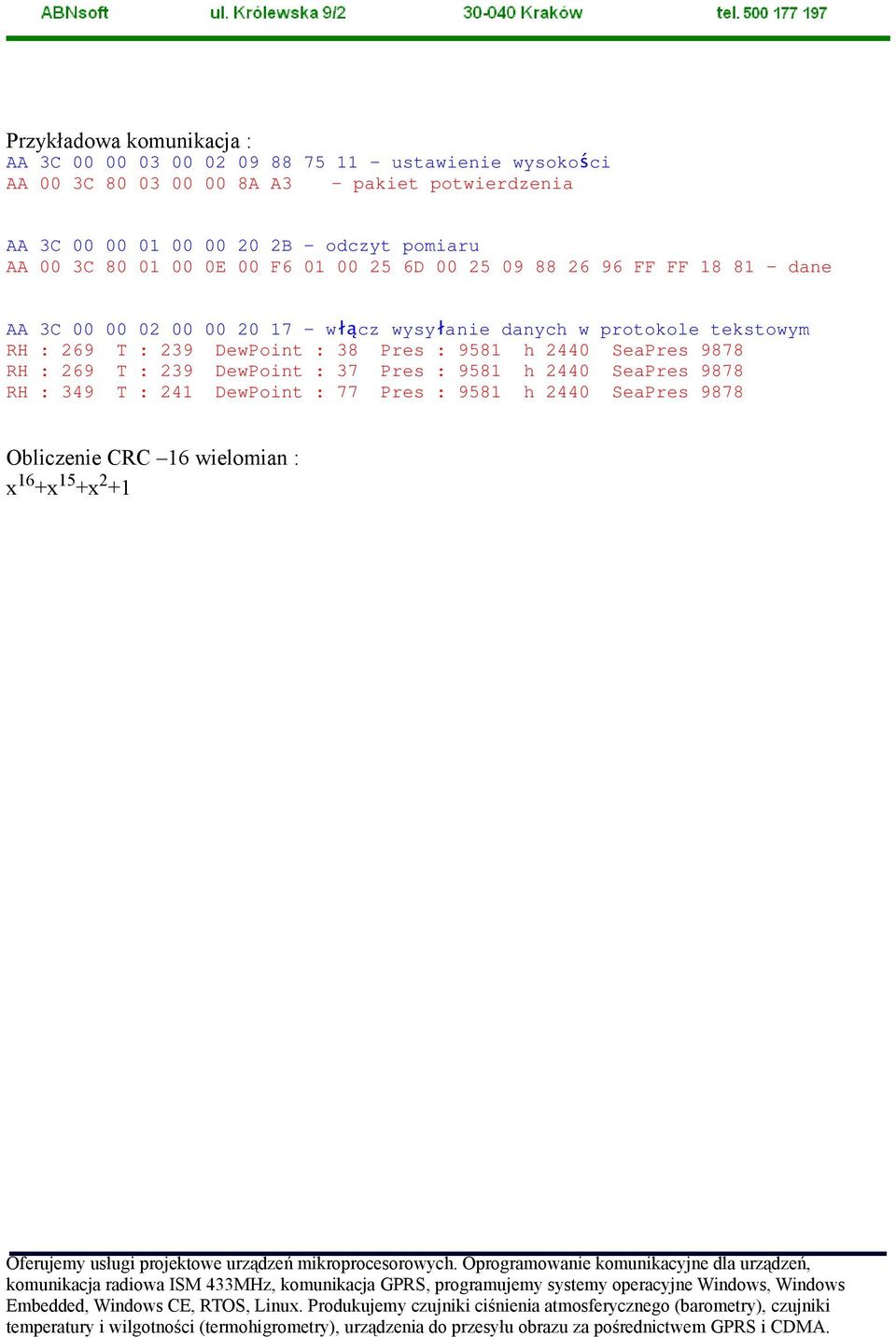

8 Przykładowa komunikacja : AA 3C ustawienie wysokości AA 00 3C A A3 - pakiet potwierdzenia AA 3C B odczyt pomiaru AA 00 3C E 00 F D FF FF dane AA 3C w łącz wysy łanie w protokole tekstowym RH : 269 T : 239 DewPoint : 38 Pres : 9581 h 2440 SeaPres 9878 RH : 269 T : 239 DewPoint : 37 Pres : 9581 h 2440 SeaPres 9878 RH : 349 T : 241 DewPoint : 77 Pres : 9581 h 2440 SeaPres 9878 Obliczenie 16 wielomian : x 16 +x 15 +x 2 +1

9 Dostępne wersje Wykonanie A Opis Czujnik ciśnienia Podłączenie Kolory przewodów Brązowy Zielony Biały Żółty Kolor Funkcja +12 V Masa RS485 - A RS485 - B Wszelkie połączenia prosimy wykonać przy odłączonym zasilaniu. Zamawianie W zamówieniu należy podać protokół komunikacyjny.
