1 OPIS PROGRAMU APEK MULTIPLEKSER RX03 wer Program współpracuje z dwoma typami systemów pomiarowych AL154: multiplekserami M1.. lub RX.. oraz interfejsami DA.. - Wymagany system operacyjny: WIN XP, WIN2000, WIN98 lub nowszy. - Zalecane minimalne parametry komputera: HDD: 40GB min, Procesor z zegarem co najmniej 2GHz, Grafika SVGA 19, port USB, mysz. 1. Instalacja programu i pierwsze uruchomienie. Aby zainstalować program należy: - Rozpakować jeśli jest w formie *.zip. - Skopiować cały folder np.'pomiary32p' do c: tj. c:\ Pomiary32P - Zmienić tryb folderu z 'tylko do odczytu' na 'normalny'. - Umieścić skrót programów RXMultiplekser.exe na pulpicie. Aby usunąć program wystarczy skasować zawartość folderu. (Program nie zmienia rejestrów systemu operacyjnego) Pierwsza instalacja: Połącz komputer z systemem AL154.., kablem USB. Po pojawieniu się kreatora instalowania nowego sprzętu włóż płytę instalacyjną i wskaż kreatorowi lokalizację sterownika na płycie CD...\Sterowniki USB\. Po zainstalowaniu sterowników sprawdź numer portu COM, przejdź do Panelu sterowania, wybierz Menedżer Urządzeń tz. Start/ Panel Sterowania/System/Sprzęt/MenedżerUrządzeń rozwiń Porty(COM i LPT), jesli USB serial port jest większy niż 4 (COM1.COM4) kliknij prawym klawiszem myszy na właściwości:a następnie zakładkę Ustawienie portów (port settings) i klawisz Zaawansowane(Advanced..). W rozwijanej liście COM numer portu (COM Port Number) wybierz COM4 lub COM3 następnie OK. Ustaw taki sam numer COM w oknie Ustawienia/Rejestratora i transmisji (Rys.2). Uwaga! Używaj zawsze portu komunikacyjnego wybranego w czasie instalacji sterowników USB Sprawdzenie komunikacji: Uruchom program RXMultiplekser.exe. Włącz zasilanie systemu AL154.. Naciśnij klawisz [Bieżący pomiar]. Dla systemów AL154M1 oraz AL154RX.. otworzy się zakładka Bieżące pomiary (Rys 1). Dla systemów AL154DA..otworzą się dwie zakładki (Rys.6). Jeśli program zgłosi błąd komunikacji: Brak odpowiedzi z systemu sprawdź zgodność ustawień parametrów transmisji z systemem (p.1.2) 1-1

Pliki pomiarowe. Okno wpisywania nazwy pliku pomiarowego. Zapis ostatnich pomiarów do pliku pomiarowego. Wywołanie wykresu słupkowego. Włączenie uśredniania pomiarów.

2 Pliki pomiarowe. Okno wpisywania nazwy pliku pomiarowego. Zapis ostatnich pomiarów do pliku pomiarowego. Wywołanie wykresu słupkowego. Włączenie uśredniania pomiarów. Jednorazowy odczyt w zakładce: Bieżące pomiary. Przejście do okna: Ustawienia. Start pomiarów. Rys. 1 Widok Okna głównego dla systemów M1 i RX... Stop pomiarów. Zamknięcie programu. Uwaga: W przypadku nie wpisania nazwy pliku pomiarowego program zapisze pomiary w pliku o nazwie utworzonej z daty i godziny pomiaru. 1-2

1.2. Pierwsze uruchomienie: Po każdym włączeniu systemu jak i zmianie ustawień, należy wcisnąć przycisk [Ustawianie], następnie w zakładce Rejestratora i transmisji sprawdzić zgodność wybranego COM

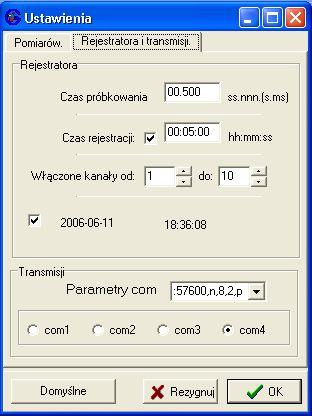

3 1.2. Pierwsze uruchomienie: Po każdym włączeniu systemu jak i zmianie ustawień, należy wcisnąć przycisk [Ustawianie], następnie w zakładce Rejestratora i transmisji sprawdzić zgodność wybranego COM oraz parametrów transmisji i wcisnąć klawisz OK!. Na wyświetlaczu systemu wyświetlą się zmienione ustawienia. Dodatkowo można je sprawdzić w menu Sysem/Właściwości klawisz [Skanuj system] patrz rys.5. Zwróć uwagę na prawidłowy format czasu. Możesz ograniczyć czas rejestracji. Ustaw identycznie jak w systemie pomiarowym Ustaw ten sam COM co przy instalacji USB. Rys.2 Zakładka ustawień Rejestratora i transmisji. 1-3

2. START POMIARÓW (dla systemów M1../RX..) Kolejność postępowania przy pierwszym pomiarze: - Podłącz system pomiarowy do zasilacza. - Podłącz kabel komunikacyjny USB. - Włącz zasilanie systemu.

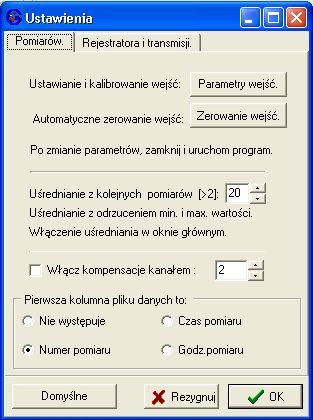

4 2. START POMIARÓW (dla systemów M1../RX..) Kolejność postępowania przy pierwszym pomiarze: - Podłącz system pomiarowy do zasilacza. - Podłącz kabel komunikacyjny USB. - Włącz zasilanie systemu. - Uruchom program RX03. - Wywołaj Ustawianie i wciśnij OK! w oknie Ustawień. - Wciśnij klawisz [Start]. - Gdy chcesz zatrzymać pomiary wciśnij klawisz [Stop] dwa lub trzy razy aby mieć pewność, że pomiary zostaną skutecznie zatrzymane. Zasady kalibracji wejść opisano w rozdziale 2.1. Zerowanie czujników opisane w rozdziale 2.2. Włączanie uśredniania w oknie głównym. Tylko dla termopar: kompensowane są kanały większe od ustawionego Rys. 3 Zakładka Pomiary w oknie Ustawienia. 1-4

5 2.1. Zasady kalibracji czujników plikiem MuxConfig.bu Plik MuxConfig.bu opisuje stałe kalibracji wejść pomiarowych. Sygnał wejściowy przetwarzany jest wielomianem postaci: Wynik = Wejście * StałaA * StałaA + Wejście * StałaB + StałaC Kalibracja czujników polega na właściwym dobraniu wszystkich trzech stałych. Za nachylenie charakterystyki odpowiada stałab. StałaA odpowiada za kształt charakterystyki i nie należy jej zmieniać. NowaStałaB = (WartośćZadana1 WartośćZadana2)/(Odczyt1 Odczyt2) * StałaB StałąC dobieramy na zasadzie przesunięcia, tj. NowaStałaC = WartośćZadana Odczyt + StałaC Poniżej opis kolumn pliku konfiguracyjnego: Kolumna 1 - Numer kanału. Kolumna 2 1 Oznacz kanał włączony, 0 kanał wyłączony. Kolumna 3 Ilość miejsc po przecinku. Kolumna 4,5,6 - Odpowiednio StałaA, StałaB, StałaC. Kolumna 7 Opis kanału. Każdy kanał opisuje jeden wiersz. Pierwszy wiersz służy jako informacyjny i nie może zaczynać się od cyfry. Istnieje forma skrótowego opisu kanałów. Parametry kanału nie opisanego, są identyczne, jak parametry opisane w kolejnym wierszu. W poniższym przykładzie parametry kanałów od 3 do 63 są równe kanałowi 64. Kanał on/off Ndot S_A S_B S_C Name P[MBar] P[MBar] P[MBar] Numery kanałów w pliku konfiguracyjnym muszą być rosnące. Program zawsze tworzy plik raportu parametrów wejściowych ChanelsReports.txt. W pliku tym opisane są wszystkie parametry wejść użyte do konwersji pomiarów. Powyższy raport wyświetla się w oknie Właściwości, patrz rys

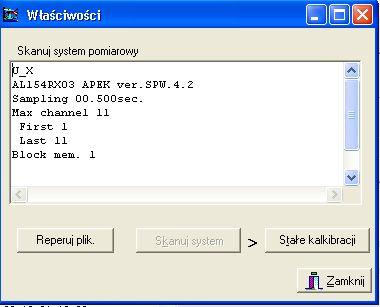

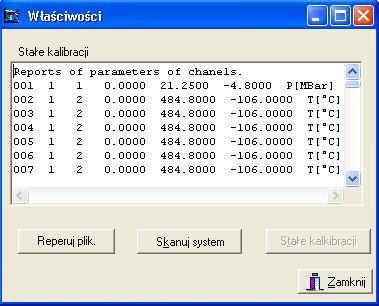

6 Modyfikacja pliku konfiguracyjnego możliwa jest po wciśnięciu klawisza [Parametry wejść] w oknie [Ustawienia] zakładce [Pomiarów]. Aby parametry były uwzględnione musisz zapisać zmiany, zamknąć a następnie uruchomić program Zasady automatycznego zerowania czujników. Wciśnięcie klawisza [Zerowanie wejść] w oknie Ustawienia/Pomiary, umożliwia wykonanie automatycznego zerowania czujników pomiarowych. Przed zerowaniem należy wymusić na wszystkich czujnikach zerowe wartości. Dla precyzyjnego ustalenia zera zalecane jest ustawić pomiar z uśrednianiem, zaznaczenie w oknie głównym opcji [Uśredniaj pomiary]. Po odczekaniu kilkunastu sekund należy zatrzymać zerowanie tym samym klawiszem. Czas zerowania zależy od ustawionej liczby uśrednień i czasu próbkowania. Bieżące Stałe kalibracji można sprawdzić w menu System / Właściwości po wciśnięciu klawisza [Stałe kalibracji] (rys.4). Rys.4 Menu System okno Właściwości: przycisk [Stałe kalibracji]. 1-6

7 Rys.5 Okno Właściwości: informacja odczytana z systemu przyciskiem [Skanuj system]. 3. Opis działania programu RX03 dla systemów DA.. Po wciśnięciu klawisza [Bieżący pomiar] program RX03 rozpoznaje typ przyłączonego systemu. Dla systemów AL154DA.. zmienia się Okno główne (patrz rys.6) 1-7

Pliki pomiarowe. Pole wpisywania nazwy pliku pomiarowego. Wywołanie wykresu słupkowego. Zakładka: Ustawienia. Jednorazowy odczyt w zakładce: Bieżące pomiary. Zamknięcie programu.

8 Pliki pomiarowe. Pole wpisywania nazwy pliku pomiarowego. Wywołanie wykresu słupkowego. Zakładka: Ustawienia. Jednorazowy odczyt w zakładce: Bieżące pomiary. Zamknięcie programu. Rys. 6 Widok Okna głównego dla systemów DA... Uwaga: W przypadku nie wpisania nazwy pliku pomiarowego program zapisze pomiary w pliku o nazwie utworzonej z daty i godziny pomiaru. 1-8

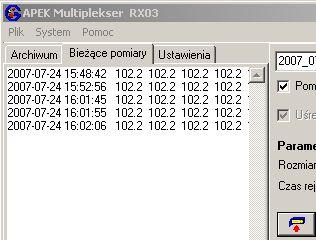

9 3.1 Zakładka Bieżące pomiary. Po każdorazowym wciśnięciu klawisza [Bieżący pomiar] otwiera się automatycznie zakładka Bieżące pomiary, w której pokazane są: data, godzina i aktualne dane pomiarowe dla wszystkich włączonych kanałów. Klawisz : Bieżący pomiar Zakładka Ustawienia. Zakładka pozwala na zerowanie wejść oraz konfigurowanie systemów AL154DA.. korzystając z: klawisza [Zerowanie systemu]; instrukcji konfigurujących system (wpisanych w pole edytora) - po wciśnięciu przycisku [Wyślij konfigurację do systemu]; plików konfiguracyjnych zawierających ciągi instrukcji zakończonych znakiem &. 1-9

10 Automatyczne zerowanie czujników. Wpisanie fabrycznej konfiguracji systemu Zapisz jako plik konfiguracyjny... Otwórz plik konfiguracyjny... Czytaj konfigurację z systemu... Wyślij konfigurację do systemu. Pole edytora Rys. 7 Zakładka Ustawienia dla systemów DA
