Laboratorium - Monitorowanie i zarządzanie zasobami systemu Windows XP

Transkrypt

1 Laboratorium - Monitorowanie i zarządzanie zasobami systemu Windows XP Wprowadzenie Wydrukuj i uzupełnij to laboratorium. W tym laboratorium, będziesz korzystać z narzędzi administracyjnych do monitorowania i zarządzania zasobów systemowych. Zalecany sprzęt Do tego ćwiczenia wymagany jest następujący sprzęt: Komputer z systemem Windows XP Professional Dostęp do Internetu Krok 1 Będziesz badać, co się dzieje, gdy usługa zostanie zatrzymana, a następnie uruchomiona. Zaloguj się w systemie Windows jako administrator. Kliknij Start> Panel sterowania> Narzędzia administracyjne> Zarządzanie komputerem>rozwiń Usługi i aplikacje. Wybierz Usługi. Rozwiń okno Zarządzanie komputerem, zobaczysz tam usługę "Pomoc i wsparcie" Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 1 of 39

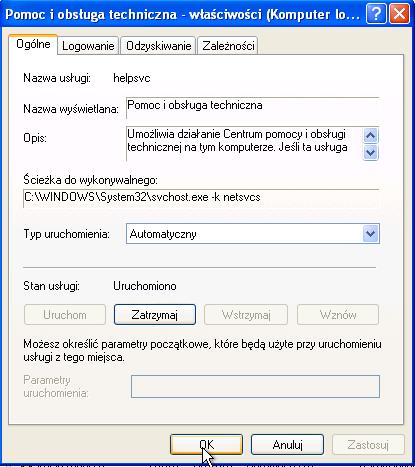

2 Co to jest Stan usługi? Kliknij prawym przyciskiem myszy na Pomoc i wsparcie>właściwości. Otworzy się okno "Właściwości Pomoc i wsparcie (lokalny komputer)". Kliknij przycisk Zatrzymaj. Uwaga: Przyczyną dla której ta usługa zostanie zatrzymana jest łatwość zobaczenia wyników. Po zatrzymaniu usługi, aby zwolnić zasoby systemowe usług użytkowników, ważne jest, aby zaobserwować, jak wpływa to na ogólną obsługę systemu. Kiedy okno Kontrola usług zamknie się, ustaw Typ startu na Wyłączony i kliknij Zastosuj Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 2 of 39

3 Kliknij przycisk Start> Pomoc i wsparcie. Otworzy się okno "Błąd Pomocy i wsparcia". Dlaczego Pomoc i wsparcie nie uruchomiło się? Co należy zrobić, aby naprawić ten błąd? Kliknij OK. Jakie kroki muszą być podjęte, aby rozpocząć Pomoc i wsparcie? Następnie należy uruchomić Pomoc i obsługa techniczna Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 3 of 39

4 Ustaw "Typ startu" na Automatyczny, a następnie kliknij OK. Kliknij przycisk Start> Pomoc i wsparcie. Czy okno Centrum pomocy i obsługi technicznej pojawiło się? Zamknij "Pomoc i centrum wsparcia". Upewnij się, że okno Zarządzanie komputerem jest otwarte. Rozwiń Podgląd zdarzeń, a następnie wybierz opcję System. Kliknij dwukrotnie najnowsze zdarzenia błędu. Zdarzenia błędów są wyświetlane jako białe X w czerwonym kółku. Pojawi się okno "Właściwości zdarzenia" Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 4 of 39

5 Dlaczego helpsvc nie wystartował? Kliknij przycisk strzałki w górę. Co się stało z Pomocą i centrum wsparcia? 2013 Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 5 of 39

6 Kliknij przycisk strzałki w górę. Co się stało z Pomocą i centrum wsparcia? Zamknij wszystkie otwarte okna. Krok 2 Będziesz teraz monitorować, co się dzieje, gdy usługa jest zatrzymywana i uruchamiana. Kliknij Start> Panel sterowania. Kliknij dwukrotnie ikonę Połączenia sieciowe Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 6 of 39

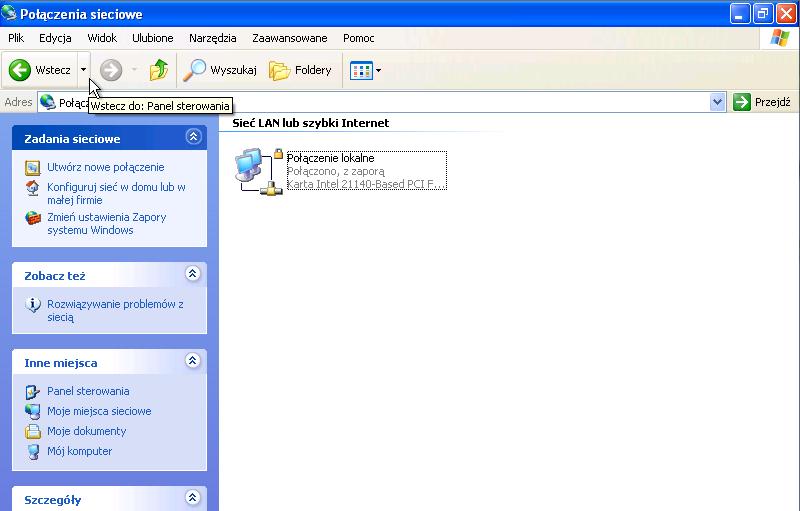

7 Otworzy się okno "Połączenia sieciowe". Zmniejsz rozmiar okna "Połączenia sieciowe". Pozostaw to okno otwarte. Ponownie przejdź do okna "Panel sterowania", klikając Start> Panel sterowania. Kliknij dwukrotnie ikonę Narzędzia administracyjne. Otworzy się okno "Narzędzia administracyjne" Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 7 of 39

8 Kliknij dwukrotnie ikonę Wydajność. Otworzy się okno "Wydajność". Upewnij się, że Monitor systemowy w lewym panelu jest podświetlony. Kliknij ikonę Zatrzymania ekranu, aby zatrzymać nagrywanie Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 8 of 39

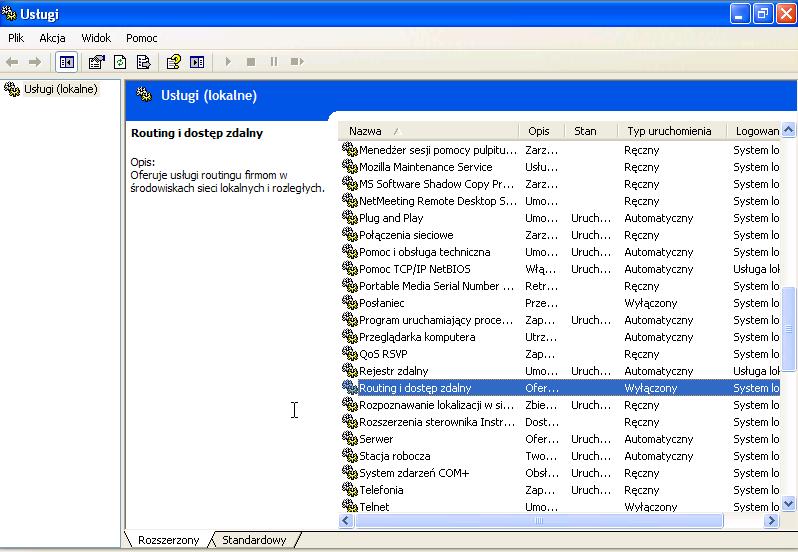

9 Kliknij ikonę Czyszczenia ekranu aby wymazać wykres. Zostaw to okno otwarte. Przejdź do okna "Narzędzia administracyjne", klikając Start> Panel sterowania> Narzędzia administracyjne. Kliknij dwukrotnie ikonę Usługi. Rozszerz okno "Usługi" aby mieć jasny widok zawartości Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 9 of 39

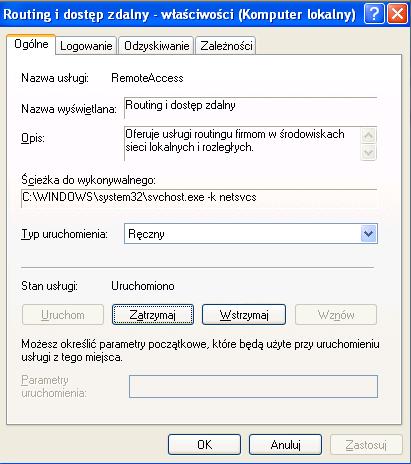

10 Przewiń w dół w prawym okienku, aż zobaczysz usługi Routingu i zdalnego dostępu. Kliknij dwukrotnie pozycję Routing i zdalny dostęp. Otworzy się okno "Właściwości Routingu i zdalnego dostępu (lokalny komputer)". W polu Typ uruchomienia wybierz Ręczny. Kliknij przycisk Zastosuj Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 10 of 39

11 Przycisk Start jest teraz aktywny; nie klikaj jeszcze przycisku. Pozostaw to okno otwarte. Ustaw następujące trzy okna, dzięki czemu można będzie wyraźnie zobaczyć je w tym samym czasie: Połączenia sieciowe, Właściwości Routingu i dostępu zdalnego (lokalny komputer) i Wydajność Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 11 of 39

12 Kliknij okno "Wydajność", aby było aktywne. Kliknij ikonę Zatrzymania ekranu, aby zacząć nagrywanie. Kliknij "Właściwości Routing i dostęp zdalny (lokalny komputer)" aby było aktywne. Aby rozpocząć usługę kliknij Start. Okno z paskiem postępu otworzy się. Okno "Właściwości Routingu i zdalnego dostępu (komputer lokalny)" pokazuje teraz aktywne przyciski Zatrzymaj i Wstrzymaj. Pozostaw to okno otwarte Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 12 of 39

13 Kliknij okno "Połączenia sieciowe". Jakie zmiany pojawiają się w okienku po prawej stronie, po uruchomieniu usługi Routing i dostęp zdalny? 2013 Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 13 of 39

14 Kliknij okno "Właściwości Routingu i dostępu zdalnego (lokalny komputer)" aby było aktywne. Kliknij przycisk Zatrzymaj. Kliknij okno "Połączenia sieciowe" Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 14 of 39

15 Jakie zmiany są wyświetlane w prawym okienku, po zatrzymaniu Routingu i dostępu zdalnego? Kliknij okno "Wydajność", aby było aktywne. Kliknij ikonę Zamrażania ekranu, aby zatrzymać nagrywanie. Który licznik ma najwięcej rekordów na wykresie (wskazówka: spójrz na kolor wykresu i kolor licznika)? Kliknij ikonę Wyświetl raport. Lista wartości trzech liczników Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 15 of 39

16 Kliknij okno "Właściwości Routingu i zdalnego dostępu (komputer lokalny)". W polu Typ uruchomienia wybierz opcję Wyłączony, a następnie kliknij przycisk OK. Kliknij okno "Usługi" aby aktywować Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 16 of 39

17 1. Jaki jest Stan i Typ uruchomienia dla usługi Routingu i dostępu zdalnego? Kliknij na okno "Wydajność". Kliknij ikonę Zatrzymania ekranu, aby rozpocząć nagrywanie. Zamknij wszystkie otwarte okna Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 17 of 39

18 Przejdź do okna "Panel sterowania", klikając Start> Panel sterowania. Kliknij dwukrotnie ikonę Zarządzanie komputerem. Otworzy się okno "Zarządzanie komputerem". Rozwiń trzy kategorie, klikając na znak plus obok: Narzędzia systemowe, Magazyn, Usługi i aplikacje Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 18 of 39

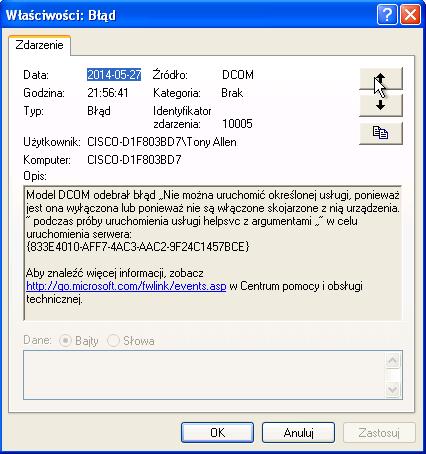

19 Kliknij znak plus obok Podglądu zdarzeń. Następnie wybierz opcję System. Kliknij dwukrotnie pierwsze zdarzenie w oknie. Dla tego wydarzenia otworzy się okno "Właściwości zdarzenia" Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 19 of 39

20 Kliknij strzałkę w dół, aby znaleźć wydarzenie dla usługi Routingu i zdalnego dostępu. Należy znaleźć cztery wydarzenia, które opisują kolejność uruchamiania i zatrzymywania Routingu i dostępu zdalnego. Zanotować opis każdego z czterech zdarzeń. Nie zawieraj żadnych informacji URL Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 20 of 39

21 Zamknij wszystkie otwarte okna. Krok 3 W kolejnej cześci tego laboratorium, będziesz konfigurował zaawansowane funkcje administracyjne i monitorował, jak to wpływa na system komputerowy. Naciśnij Ctrl-Alt-Delete. Kiedy okno "Menedżer zadań Windows" zostanie otwarte, wybierz kartę Wydajność. Kliknij przycisk Start> Panel sterowania> Narzędzia administracyjne. Otwórz następujące narzędzia: Podgląd zdarzeń i Wydajność Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 21 of 39

22 Zamknij okno "Narzędzia administracyjne". Zmień rozmiar i pozycje wszystkich trzech okien, tak aby były widoczne jednocześnie. Wybierz okno "Wydajność". Rozszerz "Dzienniki wydajności i alerty" Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 22 of 39

23 Kliknij prawym przyciskiem myszy Dziennik liczników> Ustawienia nowego dziennika. W polu Nazwa, wpisz Licznik pamięci. Kliknij OK. Kiedy pojawi się okno "Licznik pamięci", kliknij Dodaj liczniki Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 23 of 39

24 Otworzy się okno "Dodaj liczniki". Ustaw pole Obiekt wydajności na Pamięć Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 24 of 39

25 Ustaw pole "Wybierz liczniki z listy" na Dostępna pamieć (MB), a następnie kliknij przycisk Dodaj> Zamknij. Zmień ustawienie w polu Interwał na 5. Wybierz Dziennik liczników Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 25 of 39

26 Ustaw typ Plików dziennika na plik tekstowy (rozdzielony tabulatorami). Kliknij Konfiguruj. Jaka jest domyślna lokalizacja plików dziennika? Kliknij OK, aby zamknąć okno "Konfigurowanie plików dziennika". Otwiera się informacja Folderu nie znaleziono. Kliknij Tak, aby stworzyć folder. Kliknij kartę Harmonogram. Zachowaj ustawienia domyślne i kliknij OK. Otworzy się okno "Wydajność" Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 26 of 39

27 W oknie "Wydajność", wybierz Dziennik liczników. Ikona Licznik Pamięci zmienia się na zielony po jego uruchomieniu. Wybierz okno "Menadżer zadań Windows" Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 27 of 39

28 Jaka ilość pamięci fizycznej (K) jest dostępna? Odejmij 10 MB dostępnej pamięci. Przykład: = Ile dostępnej pamięci pozostało? Upewnij się że okno "Wydajność" jest aktywne Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 28 of 39

29 Kliknij prawym przyciskiem myszy Alarmy> Ustawienia nowego alertu Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 29 of 39

30 W polu nazwa wpisz Alarm pamięci, następnie kliknij OK. Pojawi się "Alarm pamięci". Kliknij przycisk Dodaj. Otworzy się okno "Dodawanie liczników" Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 30 of 39

31 Ustaw pole "Obiekt wydajności" na Pamięć. Ustaw pole "Wybierz liczniki z listy" na Dostępna pamięć (MB). Kliknij Dodaj> Zamknij. Wypełnij pola okna "Alarm pamięci" Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 31 of 39

32 Ustaw następujące wartości pól na karcie Ogólne: Alarm, jeżeli wartość jest: Poniżej Limit: wprowadź do pamięci fizycznej minus 10MB (użyj wcześniej znalezionej, pamięci fizycznej). Przykład Interwał: 5 Jednostki: Sekundy Kliknij kartę Akcja Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 32 of 39

33 Kliknij przycisk OK, aby zachować ustawienia domyślne. W oknie "Wydajność", wybierz Alerty Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 33 of 39

34 Jak możesz wytłumaczyć to że Alarm pamięci został uruchomiony? Aby zmusić komputer do korzystania z części dostępnej pamięci, otwórz i zamknij przeglądarkę. Przykład: Internet Explorer lub Firefox. Kliknij prawym przyciskiem myszy na ikonę Alarm pamięci> Zatrzymaj. Ikona "Alarm pamięci" zmieniła się na kolor czerwony Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 34 of 39

35 Wybierz Dziennik liczników. Kliknij prawym przyciskiem myszy ikonę Licznik Pamięci i wybierz Stop. Jak można stwierdzić że Licznik pamięci został zatrzymany? 2013 Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 35 of 39

36 Upewnij się, że okno "Podgląd zdarzeń" jest aktywne. Wybierz Aplikacja, a następnie kliknij dwukrotnie Zdarzenie u góry listy. Czy wydarzenia wskazują, że dostępne MB odchyliły się od progu alarmu? Jeśli odpowiedziałeś twierdząco na powyższe pytanie, jaka była wartość licznika, który odchylił się do alarmu zdarzenia? Jeśli odpowiedź brzmi nie, kliknij strzałkę w dół kilka razy, aż pojawi się powiadomienie zdarzenia. Jeśli nie możesz znaleźć alertu wydarzenia poproś o pomoc instruktora. Zamknij okno "Zdarzenia", kliknij przycisk OK. Kliknij Start> Mój komputer>kliknij dwukrotnie ikonę dysku C:>PerfLogs Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 36 of 39

37 Kliknij dwukrotnie plik Licznik pamięci Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 37 of 39

38 Co oznacza kolumna po prawej stronie? Zamknij plik Licznika Pamięci, folder PerfLogs i Menedżera zadań Windows. W oknie "Podgląd zdarzeń" kliknij Aplikacje > Akcje> Wyczyść wszystkie zdarzenia. Kliknij przycisk Nie, jeśli zostaniesz poproszony o zapisanie zdarzenia do pliku. W oknie "Wydajność" kliknij Dziennik liczników > kliknij prawym przyciskiem myszy na Licznik Pamięci> Usuń Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 38 of 39

39 Wybierz Alerty> kliknij prawym przyciskiem myszy Alert pamięci> Usuń. Otwórz dysk C:. Kliknij prawym przyciskiem myszy folder PerfLogs. Kliknij przycisk Usuń> Tak. Zamknij wszystkie otwarte okna Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 39 of 39
