1 Foto GEOCONTROL PROJEKT BUDOWLANY REWALORYZACJI ELEWACJI BUDYNKUMUZEUM WOLI PRZY UL. SREBRNEJ 12 W WARSZAWIE W DZIELNICY WOLA ROZDZIAŁ 1 A - CZĘŚĆ OGÓLNA B - PROJEKT ZAGOSPODAROWANIA DZIAŁKI C - PROJEKT ARCHITEKTONICZNO-BUDOWLANY CZĘŚĆ ARCHITEKTURA D - PROJEKT ARCHITEKTONICZNO-BUDOWLANY CZĘŚĆ KONSTRUKCJA INWESTOR: MUZEUM WARSZAWY Rynek Starego Miasta Warszawa AUTOR PROJEKTU: Mgr inż. arch. TADEUSZ A. ŻERA WSPÓŁPRACA PROJEKTOWA Mgr inż. arch. MARCIN ŻERA żera2architekci spółka jawna 1 WARSZAWA marzec 2015 r.

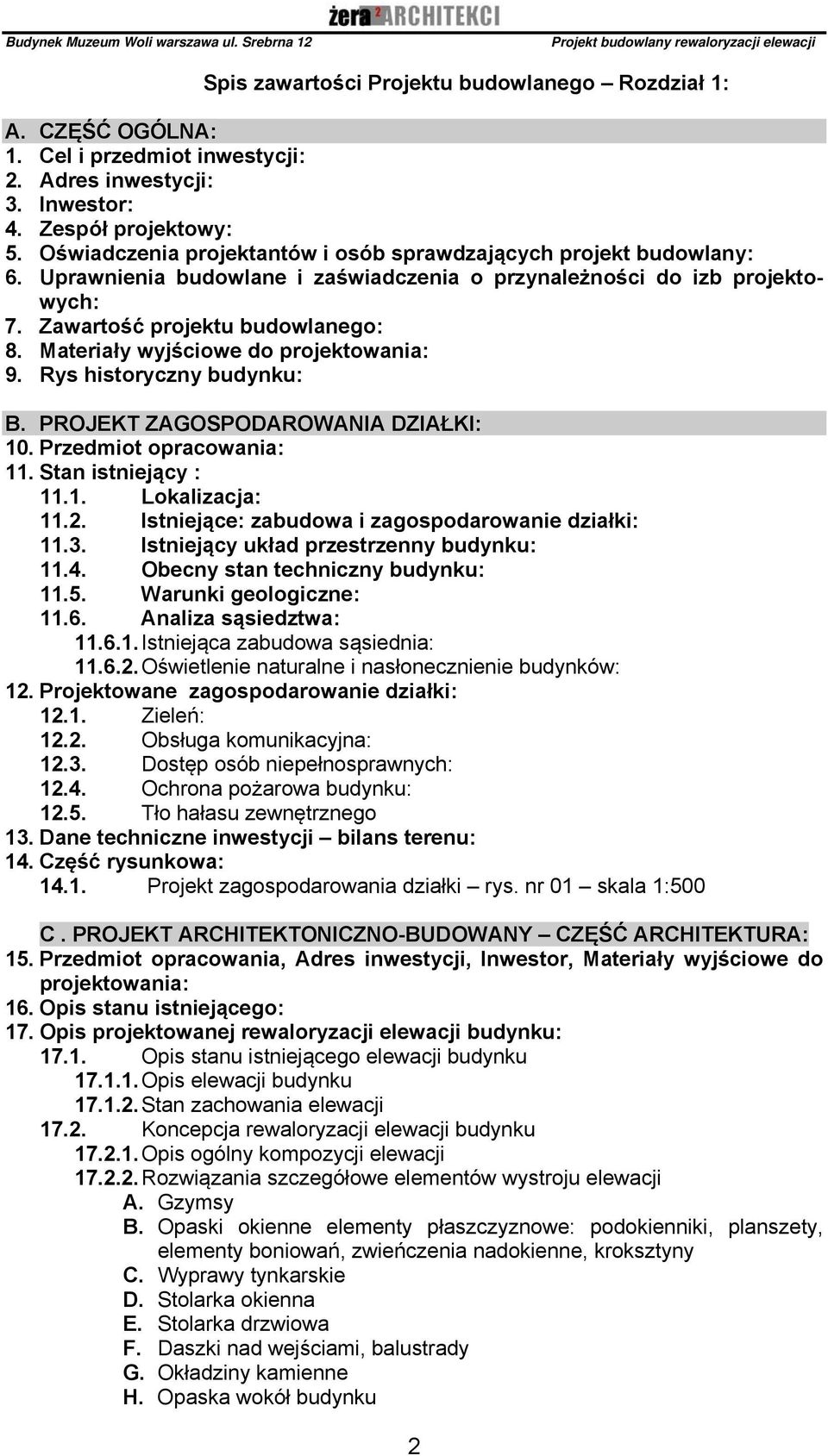

2 Spis zawartości Projektu budowlanego Rozdział 1: A. CZĘŚĆ OGÓLNA: 1. Cel i przedmiot inwestycji: 2. Adres inwestycji: 3. Inwestor: 4. Zespół projektowy: 5. Oświadczenia projektantów i osób sprawdzających projekt budowlany: 6. Uprawnienia budowlane i zaświadczenia o przynależności do izb projektowych: 7. Zawartość projektu budowlanego: 8. Materiały wyjściowe do projektowania: 9. Rys historyczny budynku: B. PROJEKT ZAGOSPODAROWANIA DZIAŁKI: 10. Przedmiot opracowania: 11. Stan istniejący : Lokalizacja: Istniejące: zabudowa i zagospodarowanie działki: Istniejący układ przestrzenny budynku: Obecny stan techniczny budynku: Warunki geologiczne: Analiza sąsiedztwa: Istniejąca zabudowa sąsiednia: Oświetlenie naturalne i nasłonecznienie budynków: 12. Projektowane zagospodarowanie działki: Zieleń: Obsługa komunikacyjna: Dostęp osób niepełnosprawnych: Ochrona pożarowa budynku: Tło hałasu zewnętrznego 13. Dane techniczne inwestycji bilans terenu: 14. Część rysunkowa: Projekt zagospodarowania działki rys. nr 01 skala 1:500 C. PROJEKT ARCHITEKTONICZNO-BUDOWANY CZĘŚĆ ARCHITEKTURA: 15. Przedmiot opracowania, Adres inwestycji, Inwestor, Materiały wyjściowe do projektowania: 16. Opis stanu istniejącego: 17. Opis projektowanej rewaloryzacji elewacji budynku: Opis stanu istniejącego elewacji budynku Opis elewacji budynku Stan zachowania elewacji Koncepcja rewaloryzacji elewacji budynku Opis ogólny kompozycji elewacji Rozwiązania szczegółowe elementów wystroju elewacji A. Gzymsy B. Opaski okienne elementy płaszczyznowe: podokienniki, planszety, elementy boniowań, zwieńczenia nadokienne, kroksztyny C. Wyprawy tynkarskie D. Stolarka okienna E. Stolarka drzwiowa F. Daszki nad wejściami, balustrady G. Okładziny kamienne H. Opaska wokół budynku 2

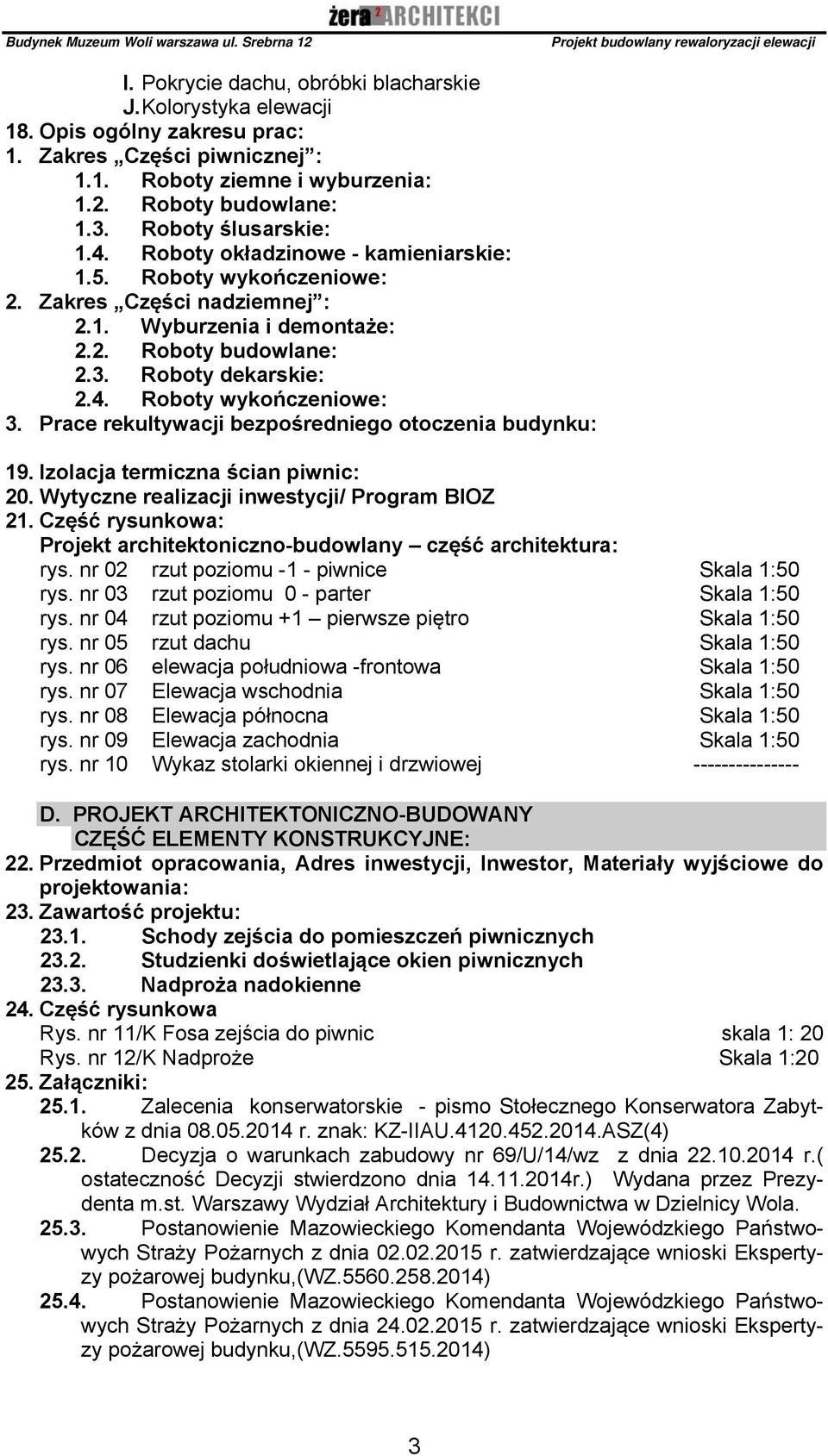

3 I. Pokrycie dachu, obróbki blacharskie J. Kolorystyka elewacji 18. Opis ogólny zakresu prac: 1. Zakres Części piwnicznej : 1.1. Roboty ziemne i wyburzenia: 1.2. Roboty budowlane: 1.3. Roboty ślusarskie: 1.4. Roboty okładzinowe - kamieniarskie: 1.5. Roboty wykończeniowe: 2. Zakres Części nadziemnej : 2.1. Wyburzenia i demontaże: 2.2. Roboty budowlane: 2.3. Roboty dekarskie: 2.4. Roboty wykończeniowe: 3. Prace rekultywacji bezpośredniego otoczenia budynku: 19. Izolacja termiczna ścian piwnic: 20. Wytyczne realizacji inwestycji/ Program BIOZ 21. Część rysunkowa: Projekt architektoniczno-budowlany część architektura: rys. nr 02 rys. nr 03 rys. nr 04 rys. nr 05 rys. nr 06 rys. nr 07 rys. nr 08 rys. nr 09 rys. nr 10 rzut poziomu -1 - piwnice rzut poziomu 0 - parter rzut poziomu +1 pierwsze piętro rzut dachu elewacja południowa -frontowa Elewacja wschodnia Elewacja północna Elewacja zachodnia Wykaz stolarki okiennej i drzwiowej D. PROJEKT ARCHITEKTONICZNO-BUDOWANY CZĘŚĆ ELEMENTY KONSTRUKCYJNE: 22. Przedmiot opracowania, Adres inwestycji, Inwestor, Materiały wyjściowe do projektowania: 23. Zawartość projektu: Schody zejścia do pomieszczeń piwnicznych Studzienki doświetlające okien piwnicznych Nadproża nadokienne 24. Część rysunkowa Rys. nr 11/K Fosa zejścia do piwnic skala 1: 20 Rys. nr 12/K Nadproże Skala 1: Załączniki: Zalecenia konserwatorskie - pismo Stołecznego Konserwatora Zabytków z dnia r. znak: KZ-IIAU ASZ(4) Decyzja o warunkach zabudowy nr 69/U/14/wz z dnia r.( ostateczność Decyzji stwierdzono dnia r.) Wydana przez Prezydenta m.st. Warszawy Wydział Architektury i Budownictwa w Dzielnicy Wola Postanowienie Mazowieckiego Komendanta Wojewódzkiego Państwowych Straży Pożarnych z dnia r. zatwierdzające wnioski Ekspertyzy pożarowej budynku,(wz ) Postanowienie Mazowieckiego Komendanta Wojewódzkiego Państwowych Straży Pożarnych z dnia r. zatwierdzające wnioski Ekspertyzy pożarowej budynku,(wz ) 3

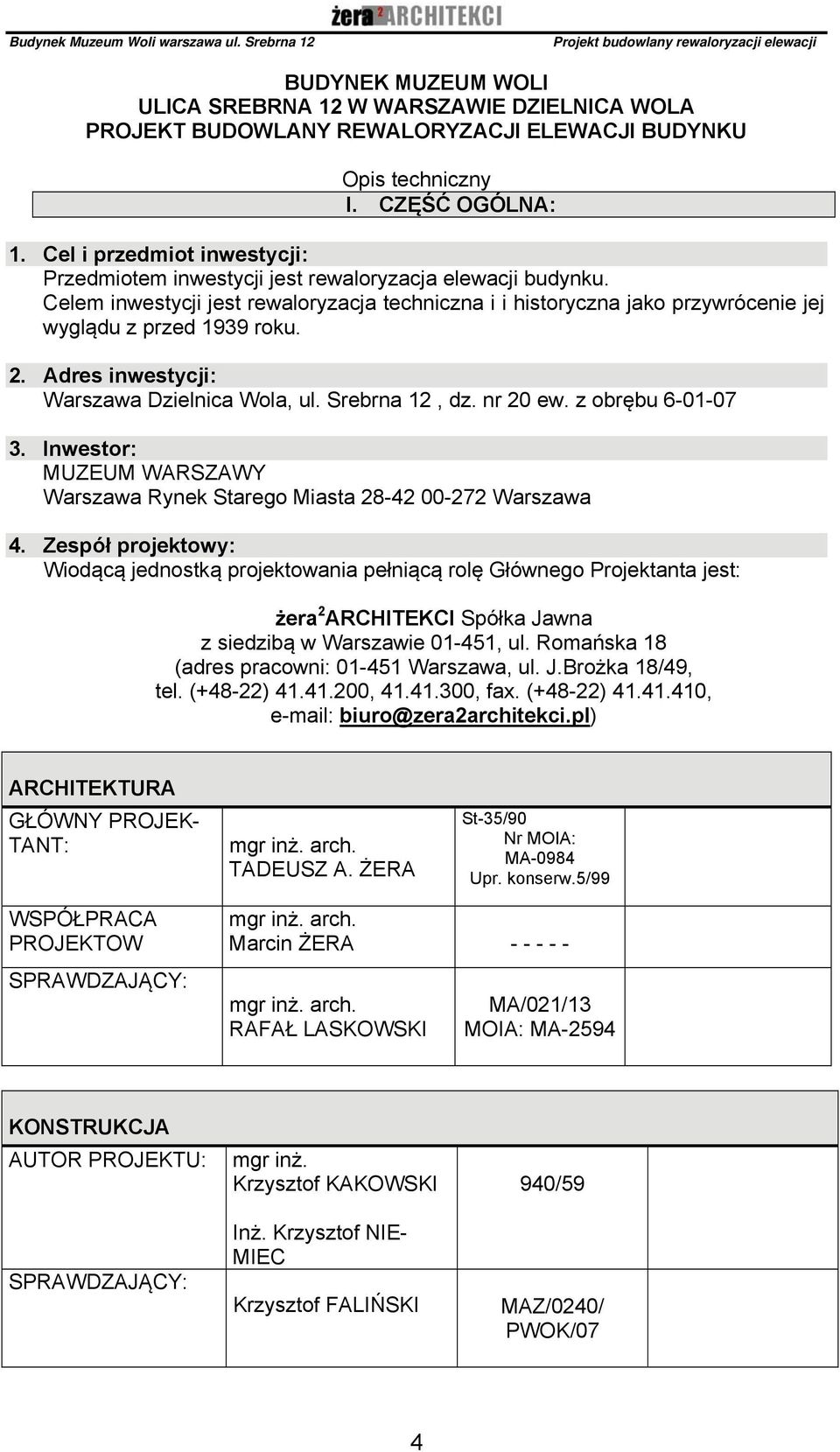

4 BUDYNEK MUZEUM WOLI ULICA SREBRNA 12 W WARSZAWIE DZIELNICA WOLA PROJEKT BUDOWLANY REWALORYZACJI ELEWACJI BUDYNKU Opis techniczny I. CZĘŚĆ OGÓLNA: 1. Cel i przedmiot inwestycji: Przedmiotem inwestycji jest rewaloryzacja elewacji budynku. Celem inwestycji jest rewaloryzacja techniczna i i historyczna jako przywrócenie jej wyglądu z przed 1939 roku. 2. Adres inwestycji: Warszawa Dzielnica Wola, ul. Srebrna 12, dz. nr 20 ew. z obrębu Inwestor: MUZEUM WARSZAWY Warszawa Rynek Starego Miasta Warszawa 4. Zespół projektowy: Wiodącą jednostką projektowania pełniącą rolę Głównego Projektanta jest: żera 2 ARCHITEKCI Spółka Jawna z siedzibą w Warszawie , ul. Romańska 18 (adres pracowni: Warszawa, ul. J.Brożka 18/49, tel. (+48-22) , , fax. (+48-22) , biuro@zera2architekci.pl) ARCHITEKTURA GŁÓWNY PROJEK- TANT: mgr inż. arch. TADEUSZ A. ŻERA St-35/90 Nr MOIA: MA-0984 Upr. konserw.5/99 WSPÓŁPRACA PROJEKTOW SPRAWDZAJĄCY: mgr inż. arch. Marcin ŻERA mgr inż. arch. RAFAŁ LASKOWSKI MA/021/13 MOIA: MA-2594 KONSTRUKCJA AUTOR PROJEKTU: SPRAWDZAJĄCY: mgr inż. Krzysztof KAKOWSKI Inż. Krzysztof NIE- MIEC Krzysztof FALIŃSKI 940/59 MAZ/0240/ PWOK/07 4

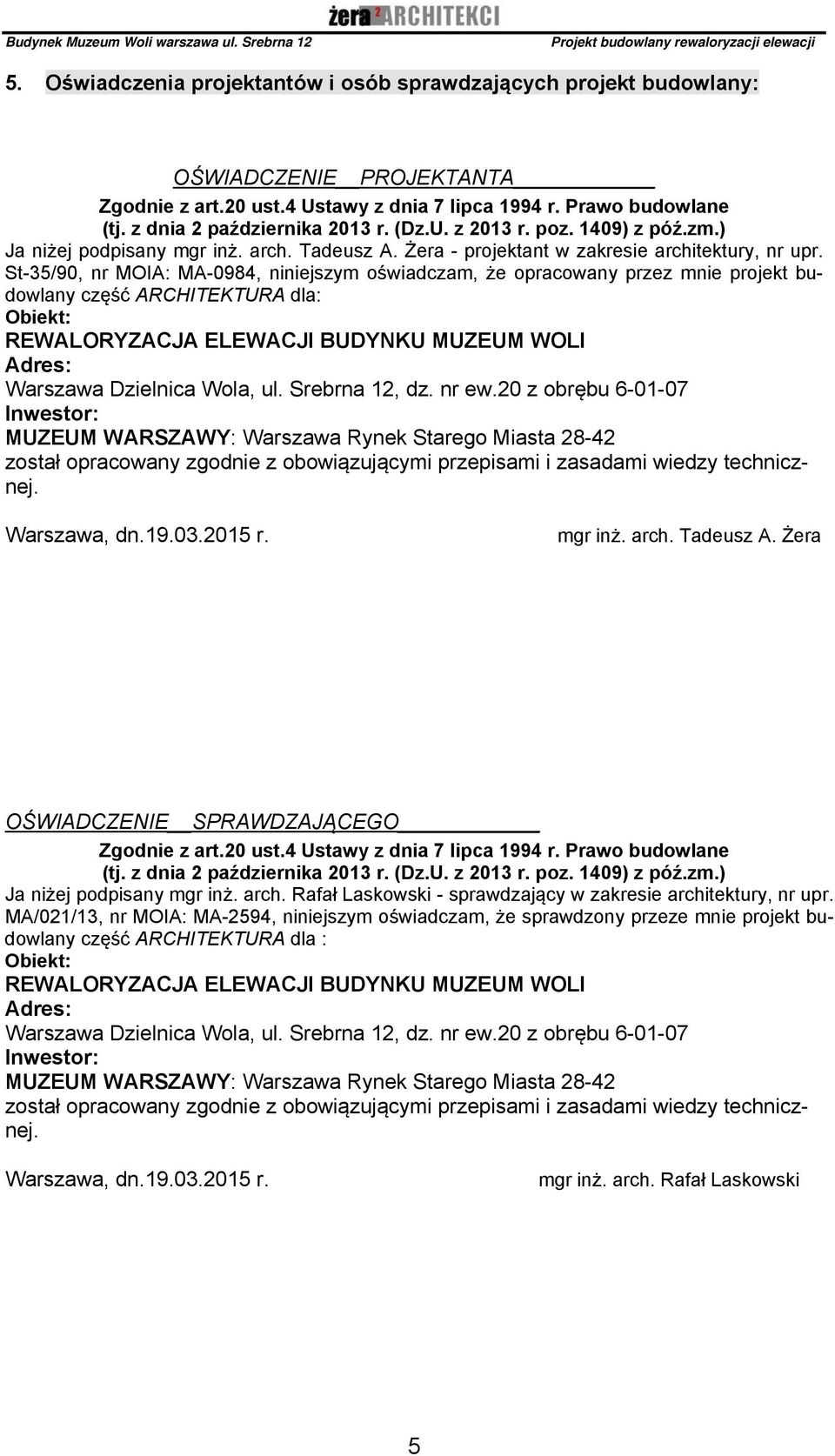

5 5. Oświadczenia projektantów i osób sprawdzających projekt budowlany: OŚWIADCZENIE PROJEKTANTA Zgodnie z art.20 ust.4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tj. z dnia 2 października 2013 r. (Dz.U. z 2013 r. poz. 1409) z póź.zm.) Ja niżej podpisany mgr inż. arch. Tadeusz A. Żera - projektant w zakresie architektury, nr upr. St-35/90, nr MOIA: MA-0984, niniejszym oświadczam, że opracowany przez mnie projekt budowlany część ARCHITEKTURA dla: Obiekt: REWALORYZACJA ELEWACJI BUDYNKU MUZEUM WOLI Adres: Warszawa Dzielnica Wola, ul. Srebrna 12, dz. nr ew.20 z obrębu Inwestor: MUZEUM WARSZAWY: Warszawa Rynek Starego Miasta został opracowany zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. Warszawa, dn r. mgr inż. arch. Tadeusz A. Żera OŚWIADCZENIE SPRAWDZAJĄCEGO Zgodnie z art.20 ust.4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tj. z dnia 2 października 2013 r. (Dz.U. z 2013 r. poz. 1409) z póź.zm.) Ja niżej podpisany mgr inż. arch. Rafał Laskowski - sprawdzający w zakresie architektury, nr upr. MA/021/13, nr MOIA: MA-2594, niniejszym oświadczam, że sprawdzony przeze mnie projekt budowlany część ARCHITEKTURA dla : Obiekt: REWALORYZACJA ELEWACJI BUDYNKU MUZEUM WOLI Adres: Warszawa Dzielnica Wola, ul. Srebrna 12, dz. nr ew.20 z obrębu Inwestor: MUZEUM WARSZAWY: Warszawa Rynek Starego Miasta został opracowany zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. Warszawa, dn r. mgr inż. arch. Rafał Laskowski 5

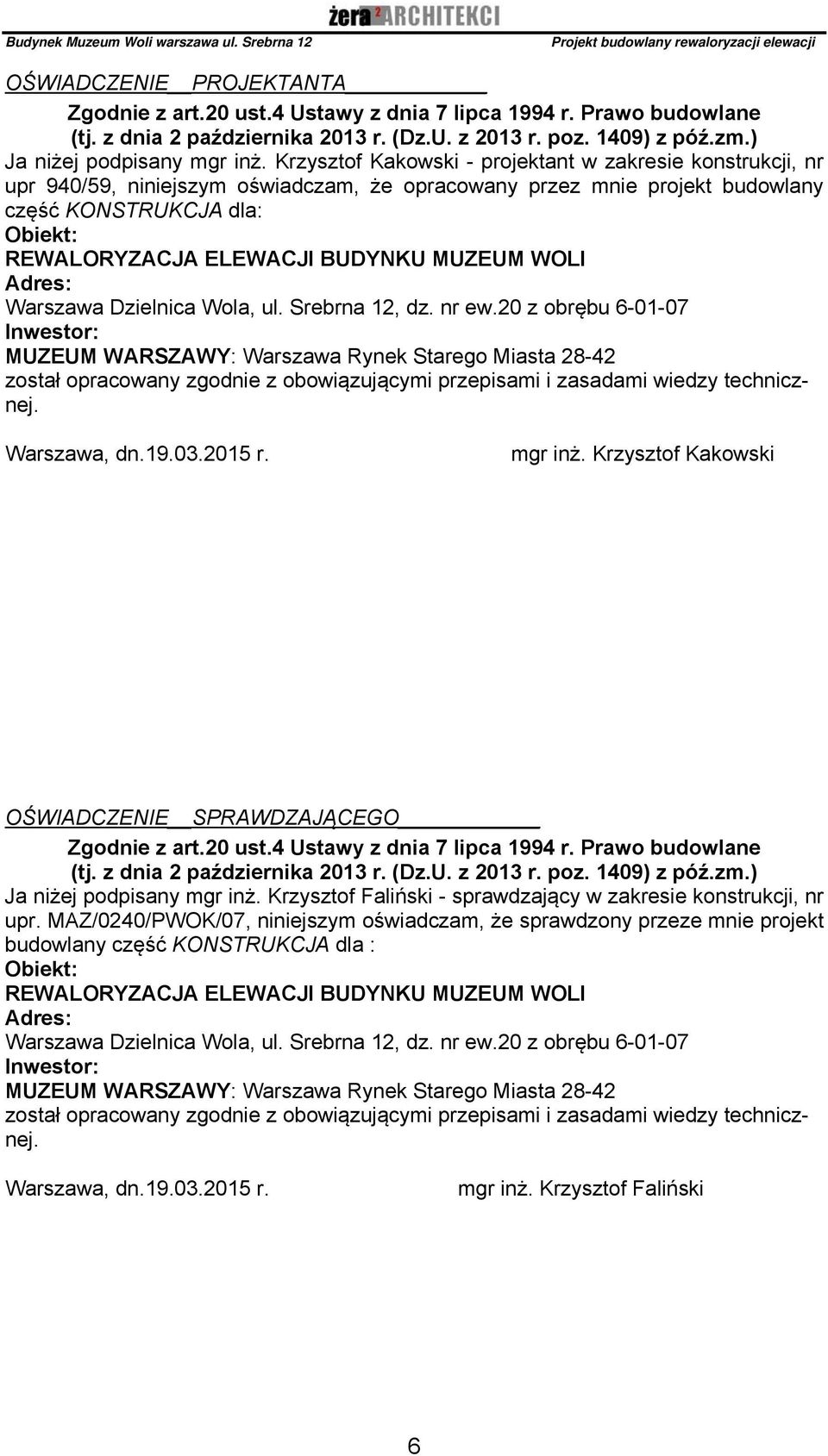

6 OŚWIADCZENIE PROJEKTANTA Zgodnie z art.20 ust.4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tj. z dnia 2 października 2013 r. (Dz.U. z 2013 r. poz. 1409) z póź.zm.) Ja niżej podpisany mgr inż. Krzysztof Kakowski - projektant w zakresie konstrukcji, nr upr 940/59, niniejszym oświadczam, że opracowany przez mnie projekt budowlany część KONSTRUKCJA dla: Obiekt: REWALORYZACJA ELEWACJI BUDYNKU MUZEUM WOLI Adres: Warszawa Dzielnica Wola, ul. Srebrna 12, dz. nr ew.20 z obrębu Inwestor: MUZEUM WARSZAWY: Warszawa Rynek Starego Miasta został opracowany zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. Warszawa, dn r. mgr inż. Krzysztof Kakowski OŚWIADCZENIE SPRAWDZAJĄCEGO Zgodnie z art.20 ust.4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tj. z dnia 2 października 2013 r. (Dz.U. z 2013 r. poz. 1409) z póź.zm.) Ja niżej podpisany mgr inż. Krzysztof Faliński - sprawdzający w zakresie konstrukcji, nr upr. MAZ/0240/PWOK/07, niniejszym oświadczam, że sprawdzony przeze mnie projekt budowlany część KONSTRUKCJA dla : Obiekt: REWALORYZACJA ELEWACJI BUDYNKU MUZEUM WOLI Adres: Warszawa Dzielnica Wola, ul. Srebrna 12, dz. nr ew.20 z obrębu Inwestor: MUZEUM WARSZAWY: Warszawa Rynek Starego Miasta został opracowany zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. Warszawa, dn r. mgr inż. Krzysztof Faliński 6

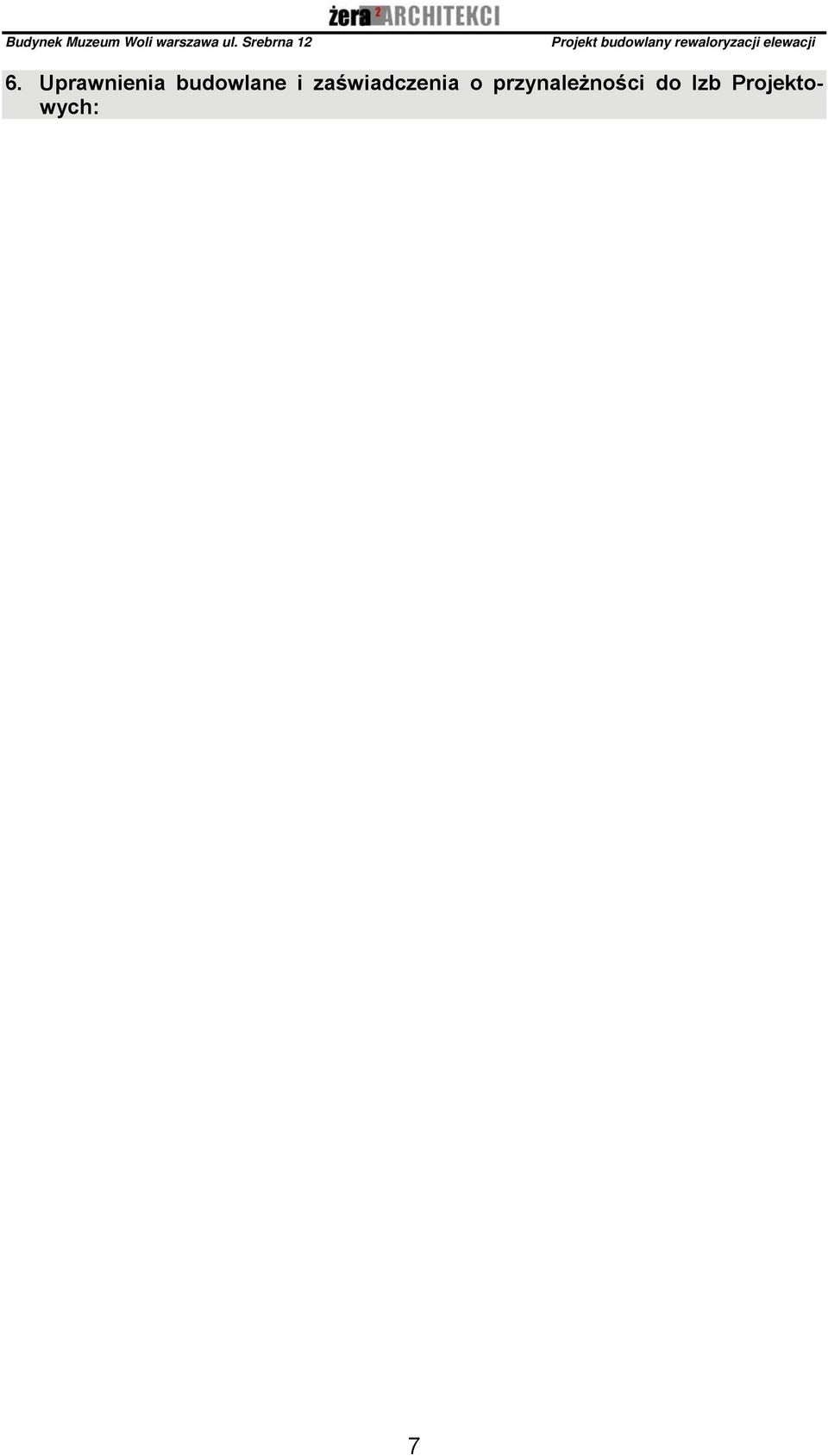

7 6. Uprawnienia budowlane i zaświadczenia o przynależności do Izb Projektowych: 7

8 7. Zawartość projektu budowlanego / Dokumentacja związana: 7.1. Rozdział 1 A. Część ogólna, B. Projekt zagospodarowania działki, C. Projekt architektoniczno-budowlany część architektura D. Projekt architektoniczno-budowlany Konstrukcja 7.2. Rozdział 2 Inwentaryzacja architektoniczno-budowlana stan na dzień r Rozdział 3 PROGRAM PRAC KONSERWATORSKICH ELEWACJI BU- DYNKU SIEDZIBY MUZEUM WOLI PRZY UL. SREBRNEJ W WARSZAWIE 7.4. Rozdział 4 - Ekspertyza z zakresu ochrony przeciwpożarowej muzeum Woli Warszawa, ul. Srebrna Rozdział 5 - Ekspertyza konstrukcyjna dotycząca stanu technicznego budynku Muzeum Woli przy ul. Srebrnej 12 w Warszawie, opracowanej przez dr inż. St. Karczmarczyka 7.6. Rozdział 6 - Dokumentacja geologiczno inżynierska z rozpoznania warunków geologiczno inżynierskich występujących w podłożu inwestycji: modernizacja muzeum Warszawy oddział Wola przy ulicy Srebrnej 12, na działce nr 20 obręb nr w Warszawie, województwo: mazowieckie Rozdział 7 Ekspertyza mykologiczna budynku, 8. Materiały wyjściowe do projektowania: 8.1. Inwentaryzacja architektoniczno-budowlana ul. Srebrnej 12 w Warszawie w dzielnicy Wola w marcu 2015 roku ) 8.2. Koncepcja modernizacji funkcjonalnej Muzeum Woli Oddziału Muzeum Warszawy przy ul. Srebrnej 12 opracowana przez Smart designe-jarosław Poździk w czerwcu 2014 roku Zalecenia konserwatorskie - pismo Stołecznego Konserwatora Zabytków z dnia r. znak: KZ-IIAU ASZ(4) 8.4. Decyzja o warunkach zabudowy nr z dnia r. ( ostateczność Decyzji stwierdzono dnia r.) Wydana przez Prezydenta m.st. Warszawy Wydział Architektury i Budownictwa w Dzielnicy Wola Postanowienie Mazowieckiego Komendanta Wojewódzkiego Państwowych Straży Pożarnych z dnia r. zatwierdzające wnioski Ekspertyzy pożarowej budynku, 8.6. Mapa geodezyjna do celów projektowania opracowana przez PROGEO Sp. z o.o Program prac konserwatorskich elewacji budynku siedziby muzeum woli przy ul. Srebrnej w Warszawie 8.8. Ekspertyza z zakresu ochrony przeciwpożarowej muzeum Woli Warszawa, ul. Srebrna Ekspertyza konstrukcyjna dotycząca stanu technicznego budynku Muzeum Woli przy ul. Srebrnej 12 w Warszawie, opracowanej przez dr inż. St. Karczmarczyka Dokumentacja geologiczno inżynierska z rozpoznania warunków geologiczno inżynierskich występujących w podłożu inwestycji: modernizacja muzeum Warszawy oddział Wola przy ulicy Srebrnej 12, na działce nr 20 obręb nr w Warszawie, województwo: mazowieckie Ekspertyza mykologiczna budynku, 9. Rys historyczny budynku: Budynek powstał ok. roku 1880-tego jako willa rzeźbiarza kamieniarza warszawskiego. Na jego tyłach znajdował się warsztat artysty. Już trzy lata po jego wybudowaniu budynek zmienił właściciela. I tak aż do roku 1937 zmieniali się jego właściciele i sposób użytkowania. W 1937 roku przechodzi na rzecz Skarbu Państwa i 8

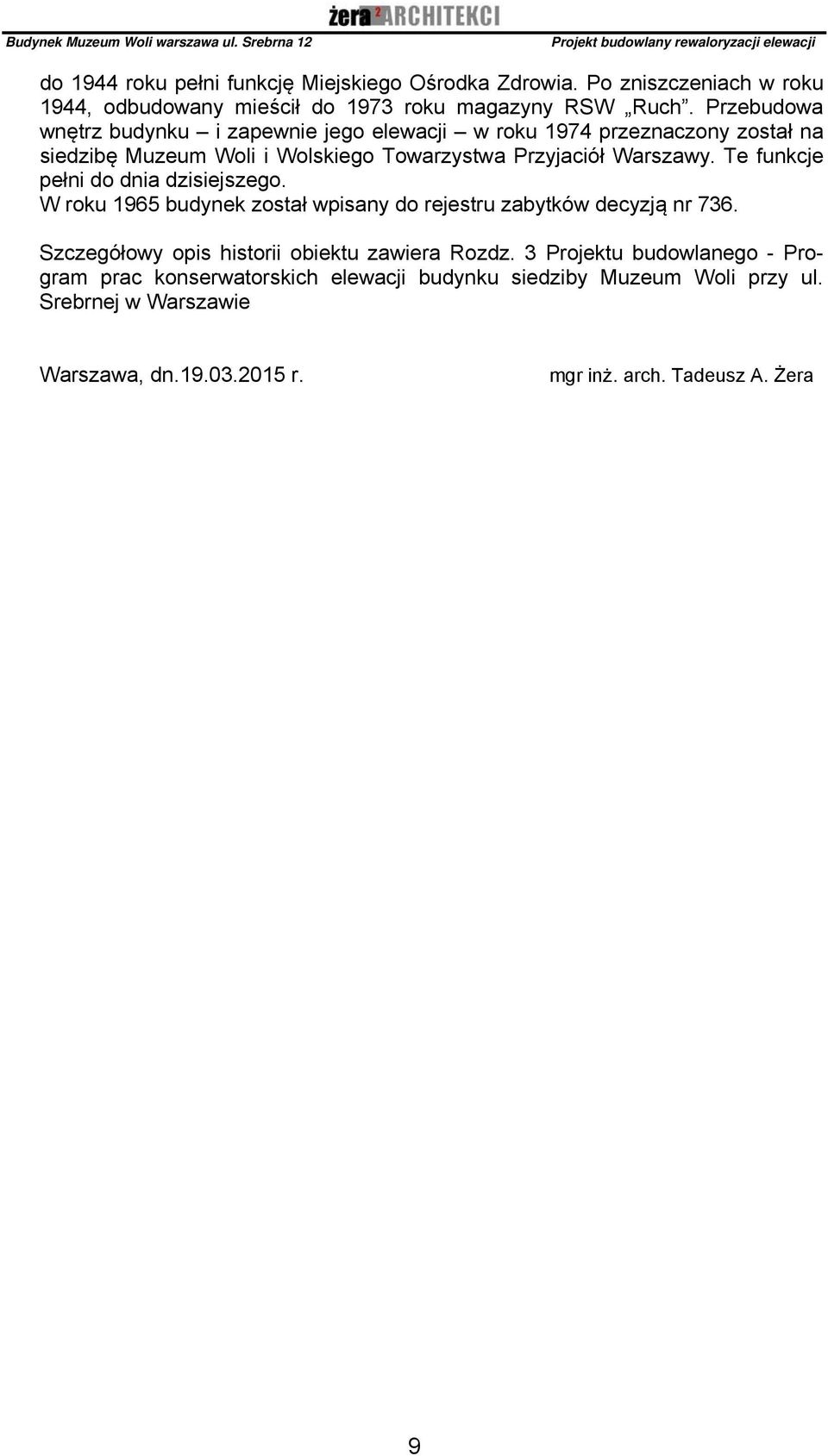

9 do 1944 roku pełni funkcję Miejskiego Ośrodka Zdrowia. Po zniszczeniach w roku 1944, odbudowany mieścił do 1973 roku magazyny RSW Ruch. Przebudowa wnętrz budynku i zapewnie jego elewacji w roku 1974 przeznaczony został na siedzibę Muzeum Woli i Wolskiego Towarzystwa Przyjaciół Warszawy. Te funkcje pełni do dnia dzisiejszego. W roku 1965 budynek został wpisany do rejestru zabytków decyzją nr 736. Szczegółowy opis historii obiektu zawiera Rozdz. 3 Projektu budowlanego - Program prac konserwatorskich elewacji budynku siedziby Muzeum Woli przy ul. Srebrnej w Warszawie Warszawa, dn r. mgr inż. arch. Tadeusz A. Żera 9

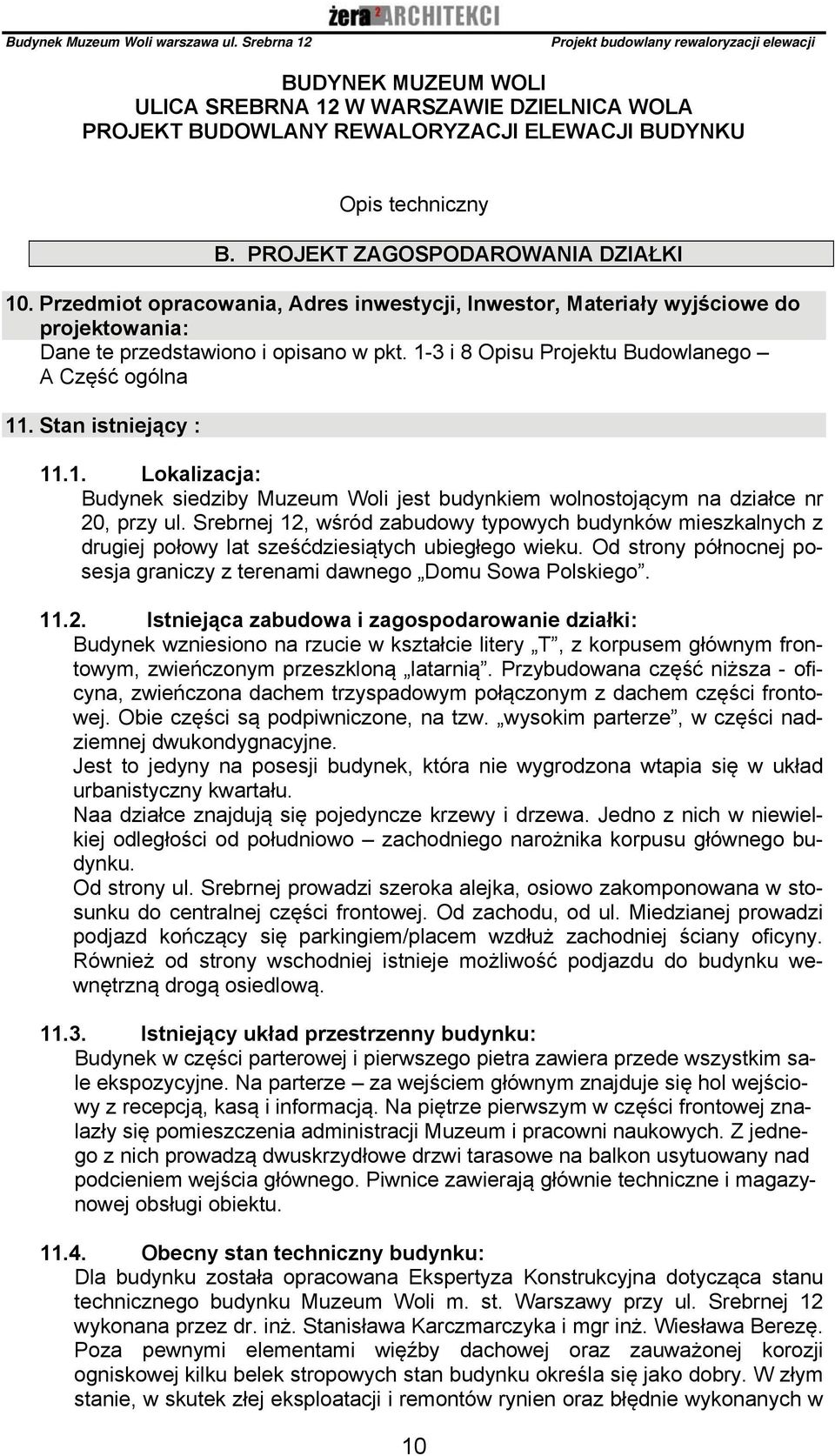

10 BUDYNEK MUZEUM WOLI ULICA SREBRNA 12 W WARSZAWIE DZIELNICA WOLA PROJEKT BUDOWLANY REWALORYZACJI ELEWACJI BUDYNKU Opis techniczny B. PROJEKT ZAGOSPODAROWANIA DZIAŁKI 10. Przedmiot opracowania, Adres inwestycji, Inwestor, Materiały wyjściowe do projektowania: Dane te przedstawiono i opisano w pkt. 1-3 i 8 Opisu Projektu Budowlanego A Część ogólna 11. Stan istniejący : Lokalizacja: Budynek siedziby Muzeum Woli jest budynkiem wolnostojącym na działce nr 20, przy ul. Srebrnej 12, wśród zabudowy typowych budynków mieszkalnych z drugiej połowy lat sześćdziesiątych ubiegłego wieku. Od strony północnej posesja graniczy z terenami dawnego Domu Sowa Polskiego Istniejąca zabudowa i zagospodarowanie działki: Budynek wzniesiono na rzucie w kształcie litery T, z korpusem głównym frontowym, zwieńczonym przeszkloną latarnią. Przybudowana część niższa - oficyna, zwieńczona dachem trzyspadowym połączonym z dachem części frontowej. Obie części są podpiwniczone, na tzw. wysokim parterze, w części nadziemnej dwukondygnacyjne. Jest to jedyny na posesji budynek, która nie wygrodzona wtapia się w układ urbanistyczny kwartału. Naa działce znajdują się pojedyncze krzewy i drzewa. Jedno z nich w niewielkiej odległości od południowo zachodniego narożnika korpusu głównego budynku. Od strony ul. Srebrnej prowadzi szeroka alejka, osiowo zakomponowana w stosunku do centralnej części frontowej. Od zachodu, od ul. Miedzianej prowadzi podjazd kończący się parkingiem/placem wzdłuż zachodniej ściany oficyny. Również od strony wschodniej istnieje możliwość podjazdu do budynku wewnętrzną drogą osiedlową Istniejący układ przestrzenny budynku: Budynek w części parterowej i pierwszego pietra zawiera przede wszystkim sale ekspozycyjne. Na parterze za wejściem głównym znajduje się hol wejściowy z recepcją, kasą i informacją. Na piętrze pierwszym w części frontowej znalazły się pomieszczenia administracji Muzeum i pracowni naukowych. Z jednego z nich prowadzą dwuskrzydłowe drzwi tarasowe na balkon usytuowany nad podcieniem wejścia głównego. Piwnice zawierają głównie techniczne i magazynowej obsługi obiektu Obecny stan techniczny budynku: Dla budynku została opracowana Ekspertyza Konstrukcyjna dotycząca stanu technicznego budynku Muzeum Woli m. st. Warszawy przy ul. Srebrnej 12 wykonana przez dr. inż. Stanisława Karczmarczyka i mgr inż. Wiesława Berezę. Poza pewnymi elementami więźby dachowej oraz zauważonej korozji ogniskowej kilku belek stropowych stan budynku określa się jako dobry. W złym stanie, w skutek złej eksploatacji i remontów rynien oraz błędnie wykonanych w 10

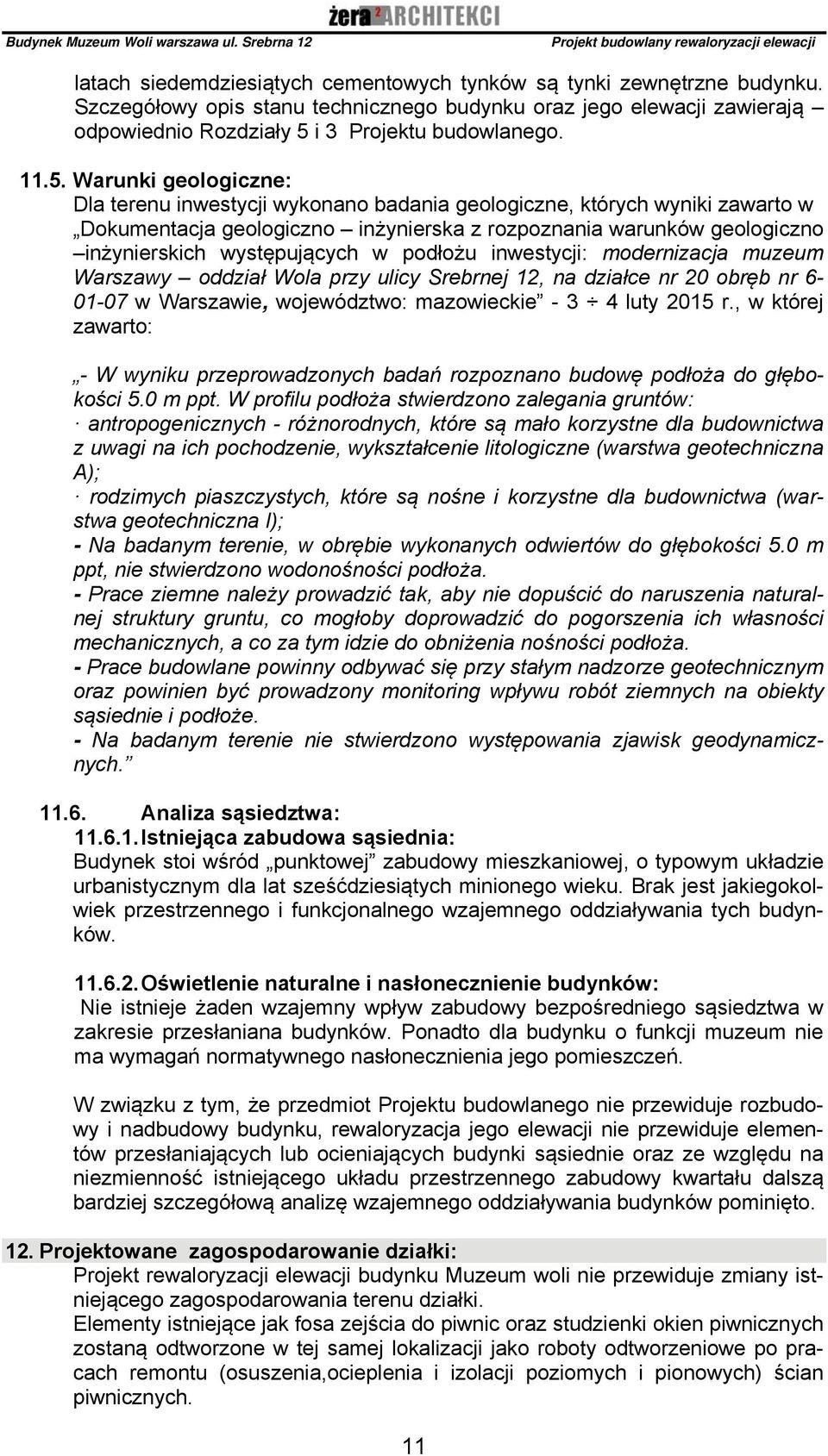

11 latach siedemdziesiątych cementowych tynków są tynki zewnętrzne budynku. Szczegółowy opis stanu technicznego budynku oraz jego elewacji zawierają odpowiednio Rozdziały 5 i 3 Projektu budowlanego Warunki geologiczne: Dla terenu inwestycji wykonano badania geologiczne, których wyniki zawarto w Dokumentacja geologiczno inżynierska z rozpoznania warunków geologiczno inżynierskich występujących w podłożu inwestycji: modernizacja muzeum Warszawy oddział Wola przy ulicy Srebrnej 12, na działce nr 20 obręb nr w Warszawie, województwo: mazowieckie luty 2015 r., w której zawarto: - W wyniku przeprowadzonych badań rozpoznano budowę podłoża do głębokości 5.0 m ppt. W profilu podłoża stwierdzono zalegania gruntów: antropogenicznych - różnorodnych, które są mało korzystne dla budownictwa z uwagi na ich pochodzenie, wykształcenie litologiczne (warstwa geotechniczna A); rodzimych piaszczystych, które są nośne i korzystne dla budownictwa (warstwa geotechniczna I); - Na badanym terenie, w obrębie wykonanych odwiertów do głębokości 5.0 m ppt, nie stwierdzono wodonośności podłoża. - Prace ziemne należy prowadzić tak, aby nie dopuścić do naruszenia naturalnej struktury gruntu, co mogłoby doprowadzić do pogorszenia ich własności mechanicznych, a co za tym idzie do obniżenia nośności podłoża. - Prace budowlane powinny odbywać się przy stałym nadzorze geotechnicznym oraz powinien być prowadzony monitoring wpływu robót ziemnych na obiekty sąsiednie i podłoże. - Na badanym terenie nie stwierdzono występowania zjawisk geodynamicznych Analiza sąsiedztwa: Istniejąca zabudowa sąsiednia: Budynek stoi wśród punktowej zabudowy mieszkaniowej, o typowym układzie urbanistycznym dla lat sześćdziesiątych minionego wieku. Brak jest jakiegokolwiek przestrzennego i funkcjonalnego wzajemnego oddziaływania tych budynków Oświetlenie naturalne i nasłonecznienie budynków: Nie istnieje żaden wzajemny wpływ zabudowy bezpośredniego sąsiedztwa w zakresie przesłaniana budynków. Ponadto dla budynku o funkcji muzeum nie ma wymagań normatywnego nasłonecznienia jego pomieszczeń. W związku z tym, że przedmiot Projektu budowlanego nie przewiduje rozbudowy i nadbudowy budynku, rewaloryzacja jego elewacji nie przewiduje elementów przesłaniających lub ocieniających budynki sąsiednie oraz ze względu na niezmienność istniejącego układu przestrzennego zabudowy kwartału dalszą bardziej szczegółową analizę wzajemnego oddziaływania budynków pominięto. 12. Projektowane zagospodarowanie działki: Projekt rewaloryzacji elewacji budynku Muzeum woli nie przewiduje zmiany istniejącego zagospodarowania terenu działki. Elementy istniejące jak fosa zejścia do piwnic oraz studzienki okien piwnicznych zostaną odtworzone w tej samej lokalizacji jako roboty odtworzeniowe po pracach remontu (osuszenia,ocieplenia i izolacji poziomych i pionowych) ścian piwnicznych. 11

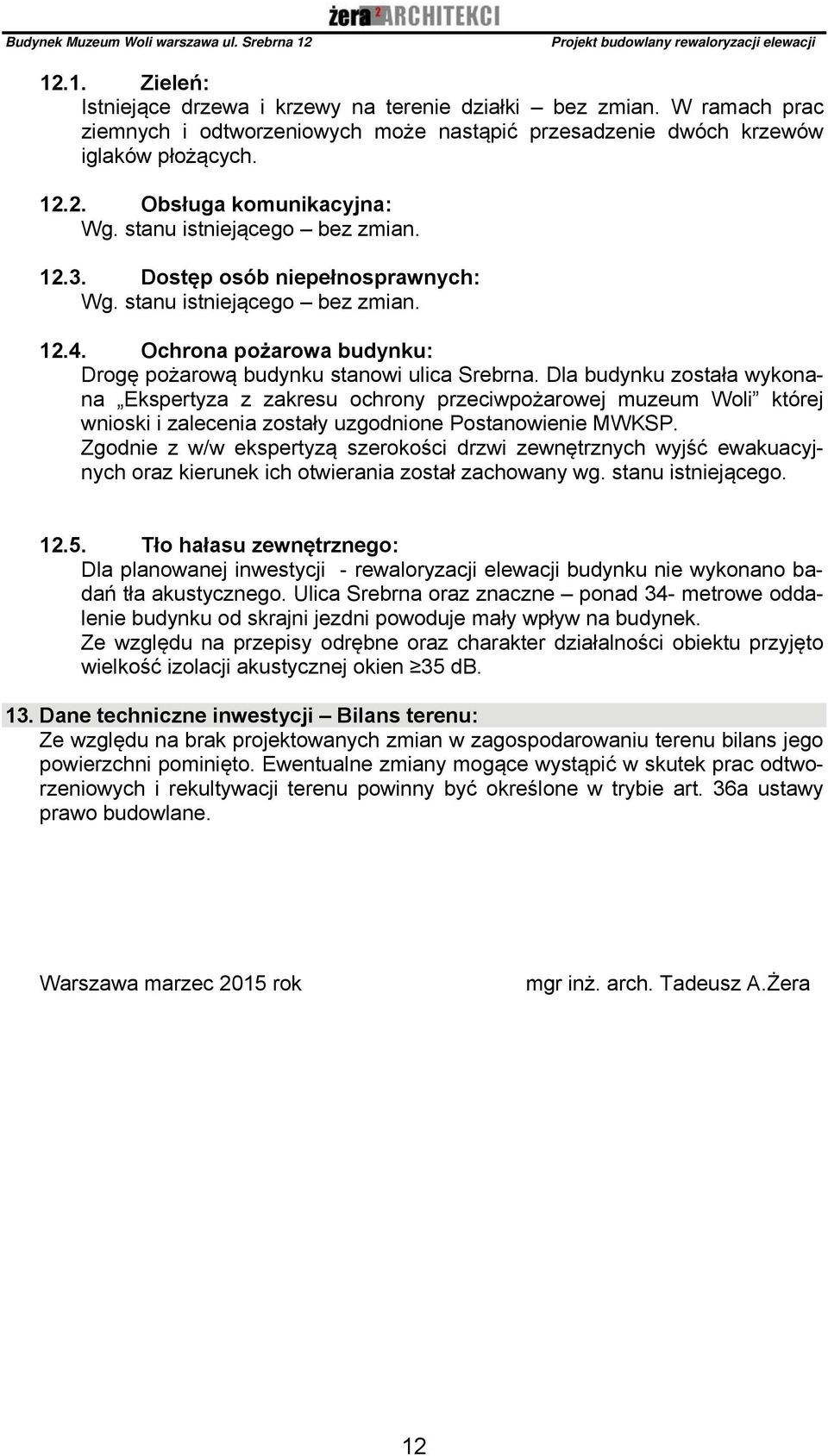

12 12.1. Zieleń: Istniejące drzewa i krzewy na terenie działki bez zmian. W ramach prac ziemnych i odtworzeniowych może nastąpić przesadzenie dwóch krzewów iglaków płożących Obsługa komunikacyjna: Wg. stanu istniejącego bez zmian Dostęp osób niepełnosprawnych: Wg. stanu istniejącego bez zmian Ochrona pożarowa budynku: Drogę pożarową budynku stanowi ulica Srebrna. Dla budynku została wykonana Ekspertyza z zakresu ochrony przeciwpożarowej muzeum Woli której wnioski i zalecenia zostały uzgodnione Postanowienie MWKSP. Zgodnie z w/w ekspertyzą szerokości drzwi zewnętrznych wyjść ewakuacyjnych oraz kierunek ich otwierania został zachowany wg. stanu istniejącego Tło hałasu zewnętrznego: Dla planowanej inwestycji - rewaloryzacji elewacji budynku nie wykonano badań tła akustycznego. Ulica Srebrna oraz znaczne ponad 34- metrowe oddalenie budynku od skrajni jezdni powoduje mały wpływ na budynek. Ze względu na przepisy odrębne oraz charakter działalności obiektu przyjęto wielkość izolacji akustycznej okien 35 db. 13. Dane techniczne inwestycji Bilans terenu: Ze względu na brak projektowanych zmian w zagospodarowaniu terenu bilans jego powierzchni pominięto. Ewentualne zmiany mogące wystąpić w skutek prac odtworzeniowych i rekultywacji terenu powinny być określone w trybie art. 36a ustawy prawo budowlane. Warszawa marzec 2015 rok mgr inż. arch. Tadeusz A.Żera 12

13 14. Część rysunkowa: Rys. nr 01 Projekt Zagospodarowania Działki Sytuacja skala 1:500 13

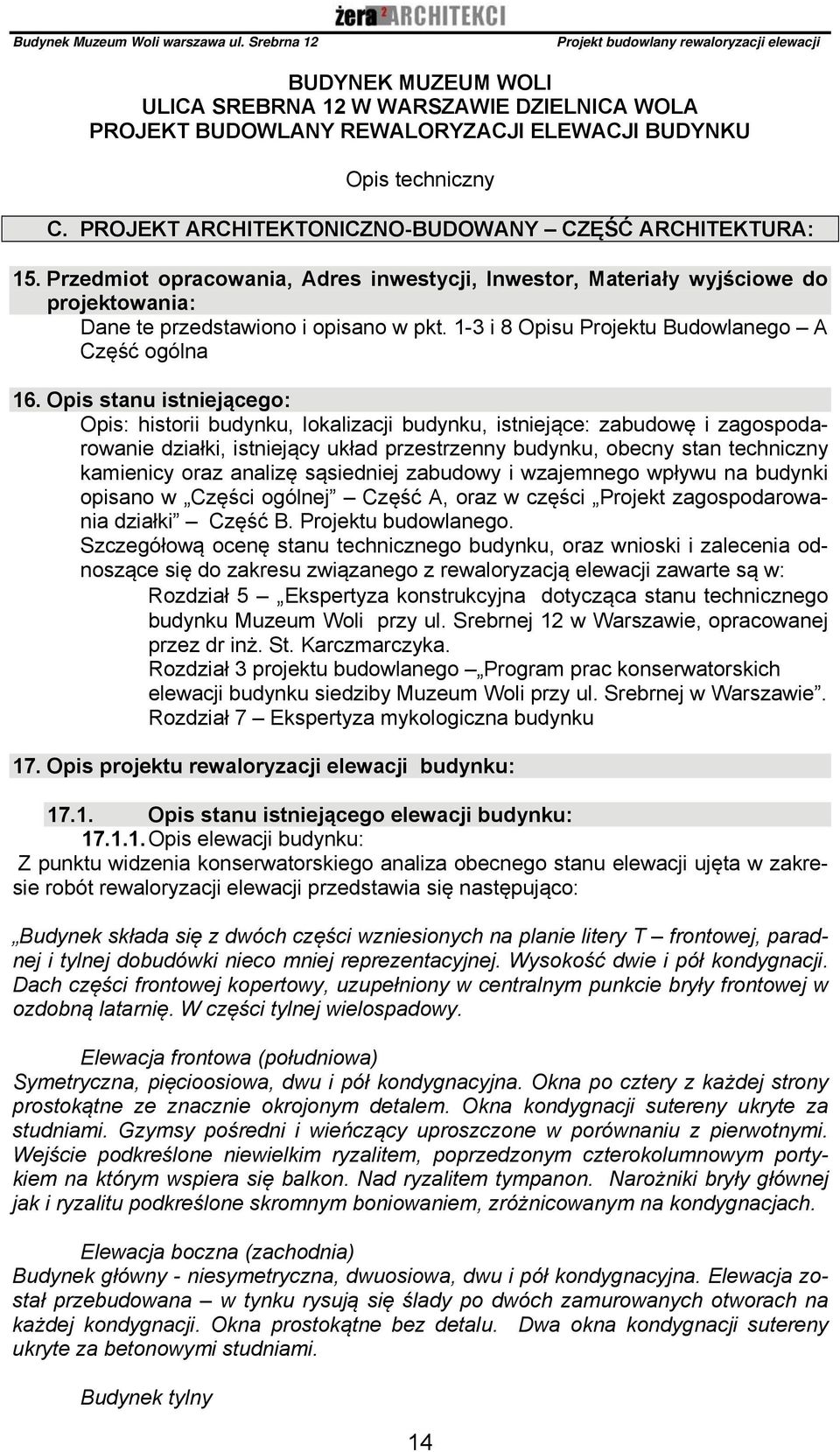

14 BUDYNEK MUZEUM WOLI ULICA SREBRNA 12 W WARSZAWIE DZIELNICA WOLA PROJEKT BUDOWLANY REWALORYZACJI ELEWACJI BUDYNKU Opis techniczny C. PROJEKT ARCHITEKTONICZNO-BUDOWANY CZĘŚĆ ARCHITEKTURA: 15. Przedmiot opracowania, Adres inwestycji, Inwestor, Materiały wyjściowe do projektowania: Dane te przedstawiono i opisano w pkt. 1-3 i 8 Opisu Projektu Budowlanego A Część ogólna 16. Opis stanu istniejącego: Opis: historii budynku, lokalizacji budynku, istniejące: zabudowę i zagospodarowanie działki, istniejący układ przestrzenny budynku, obecny stan techniczny kamienicy oraz analizę sąsiedniej zabudowy i wzajemnego wpływu na budynki opisano w Części ogólnej Część A, oraz w części Projekt zagospodarowania działki Część B. Projektu budowlanego. Szczegółową ocenę stanu technicznego budynku, oraz wnioski i zalecenia odnoszące się do zakresu związanego z rewaloryzacją elewacji zawarte są w: Rozdział 5 Ekspertyza konstrukcyjna dotycząca stanu technicznego budynku Muzeum Woli przy ul. Srebrnej 12 w Warszawie, opracowanej przez dr inż. St. Karczmarczyka. Rozdział 3 projektu budowlanego Program prac konserwatorskich elewacji budynku siedziby Muzeum Woli przy ul. Srebrnej w Warszawie. Rozdział 7 Ekspertyza mykologiczna budynku 17. Opis projektu rewaloryzacji elewacji budynku: Opis stanu istniejącego elewacji budynku: Opis elewacji budynku: Z punktu widzenia konserwatorskiego analiza obecnego stanu elewacji ujęta w zakresie robót rewaloryzacji elewacji przedstawia się następująco: Budynek składa się z dwóch części wzniesionych na planie litery T frontowej, paradnej i tylnej dobudówki nieco mniej reprezentacyjnej. Wysokość dwie i pół kondygnacji. Dach części frontowej kopertowy, uzupełniony w centralnym punkcie bryły frontowej w ozdobną latarnię. W części tylnej wielospadowy. Elewacja frontowa (południowa) Symetryczna, pięcioosiowa, dwu i pół kondygnacyjna. Okna po cztery z każdej strony prostokątne ze znacznie okrojonym detalem. Okna kondygnacji sutereny ukryte za studniami. Gzymsy pośredni i wieńczący uproszczone w porównaniu z pierwotnymi. Wejście podkreślone niewielkim ryzalitem, poprzedzonym czterokolumnowym portykiem na którym wspiera się balkon. Nad ryzalitem tympanon. Narożniki bryły głównej jak i ryzalitu podkreślone skromnym boniowaniem, zróżnicowanym na kondygnacjach. Elewacja boczna (zachodnia) Budynek główny - niesymetryczna, dwuosiowa, dwu i pół kondygnacyjna. Elewacja został przebudowana w tynku rysują się ślady po dwóch zamurowanych otworach na każdej kondygnacji. Okna prostokątne bez detalu. Dwa okna kondygnacji sutereny ukryte za betonowymi studniami. Budynek tylny 14

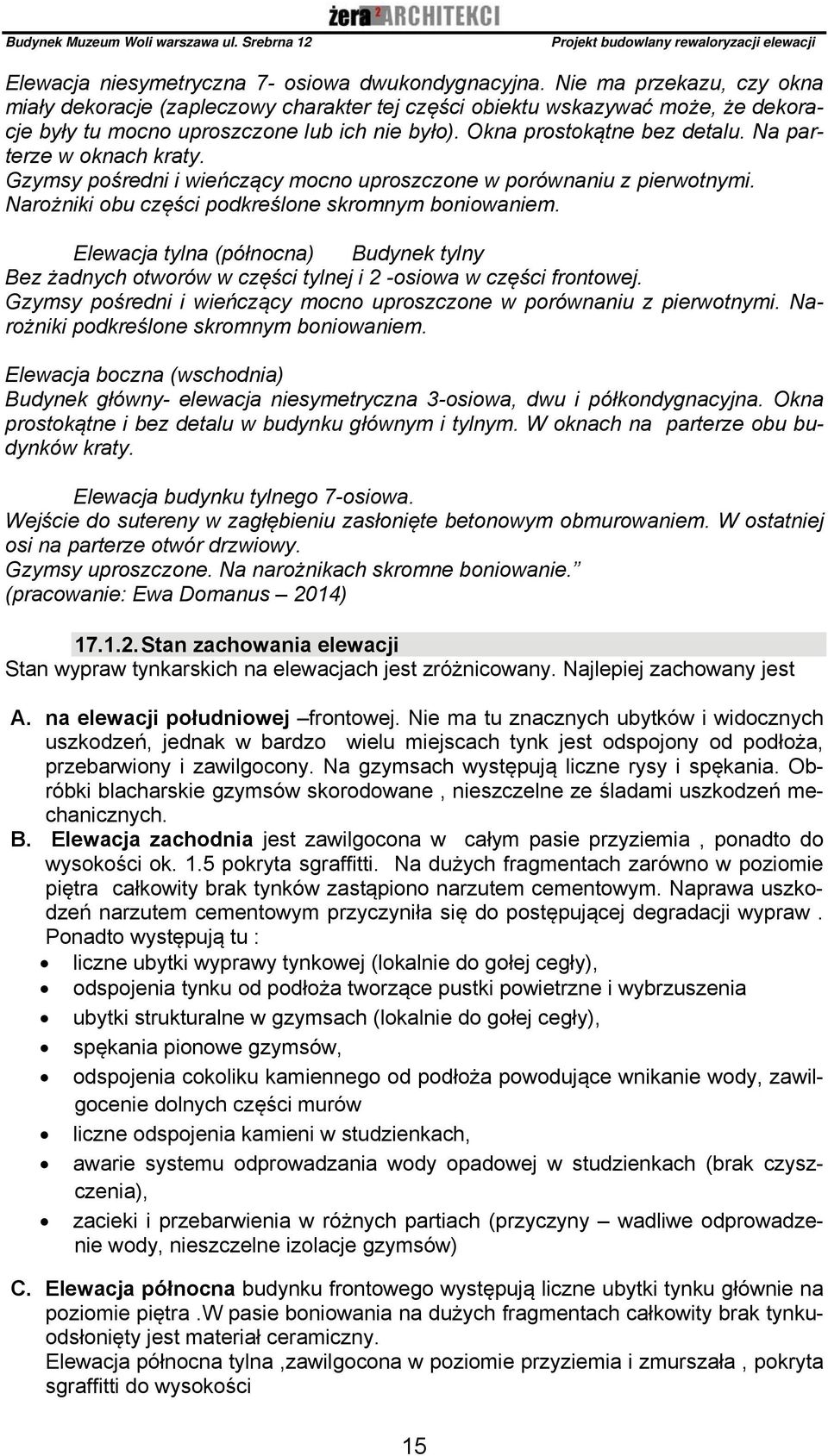

15 Elewacja niesymetryczna 7- osiowa dwukondygnacyjna. Nie ma przekazu, czy okna miały dekoracje (zapleczowy charakter tej części obiektu wskazywać może, że dekoracje były tu mocno uproszczone lub ich nie było). Okna prostokątne bez detalu. Na parterze w oknach kraty. Gzymsy pośredni i wieńczący mocno uproszczone w porównaniu z pierwotnymi. Narożniki obu części podkreślone skromnym boniowaniem. Elewacja tylna (północna) Budynek tylny Bez żadnych otworów w części tylnej i 2 -osiowa w części frontowej. Gzymsy pośredni i wieńczący mocno uproszczone w porównaniu z pierwotnymi. Narożniki podkreślone skromnym boniowaniem. Elewacja boczna (wschodnia) Budynek główny- elewacja niesymetryczna 3-osiowa, dwu i półkondygnacyjna. Okna prostokątne i bez detalu w budynku głównym i tylnym. W oknach na parterze obu budynków kraty. Elewacja budynku tylnego 7-osiowa. Wejście do sutereny w zagłębieniu zasłonięte betonowym obmurowaniem. W ostatniej osi na parterze otwór drzwiowy. Gzymsy uproszczone. Na narożnikach skromne boniowanie. (pracowanie: Ewa Domanus 2014) Stan zachowania elewacji Stan wypraw tynkarskich na elewacjach jest zróżnicowany. Najlepiej zachowany jest A. na elewacji południowej frontowej. Nie ma tu znacznych ubytków i widocznych uszkodzeń, jednak w bardzo wielu miejscach tynk jest odspojony od podłoża, przebarwiony i zawilgocony. Na gzymsach występują liczne rysy i spękania. Obróbki blacharskie gzymsów skorodowane, nieszczelne ze śladami uszkodzeń mechanicznych. B. Elewacja zachodnia jest zawilgocona w całym pasie przyziemia, ponadto do wysokości ok. 1.5 pokryta sgraffitti. Na dużych fragmentach zarówno w poziomie piętra całkowity brak tynków zastąpiono narzutem cementowym. Naprawa uszkodzeń narzutem cementowym przyczyniła się do postępującej degradacji wypraw. Ponadto występują tu : liczne ubytki wyprawy tynkowej (lokalnie do gołej cegły), odspojenia tynku od podłoża tworzące pustki powietrzne i wybrzuszenia ubytki strukturalne w gzymsach (lokalnie do gołej cegły), spękania pionowe gzymsów, odspojenia cokoliku kamiennego od podłoża powodujące wnikanie wody, zawilgocenie dolnych części murów liczne odspojenia kamieni w studzienkach, awarie systemu odprowadzania wody opadowej w studzienkach (brak czyszczenia), zacieki i przebarwienia w różnych partiach (przyczyny wadliwe odprowadzenie wody, nieszczelne izolacje gzymsów) C. Elewacja północna budynku frontowego występują liczne ubytki tynku głównie na poziomie piętra.w pasie boniowania na dużych fragmentach całkowity brak tynkuodsłonięty jest materiał ceramiczny. Elewacja północna tylna,zawilgocona w poziomie przyziemia i zmurszała, pokryta sgraffitti do wysokości 15

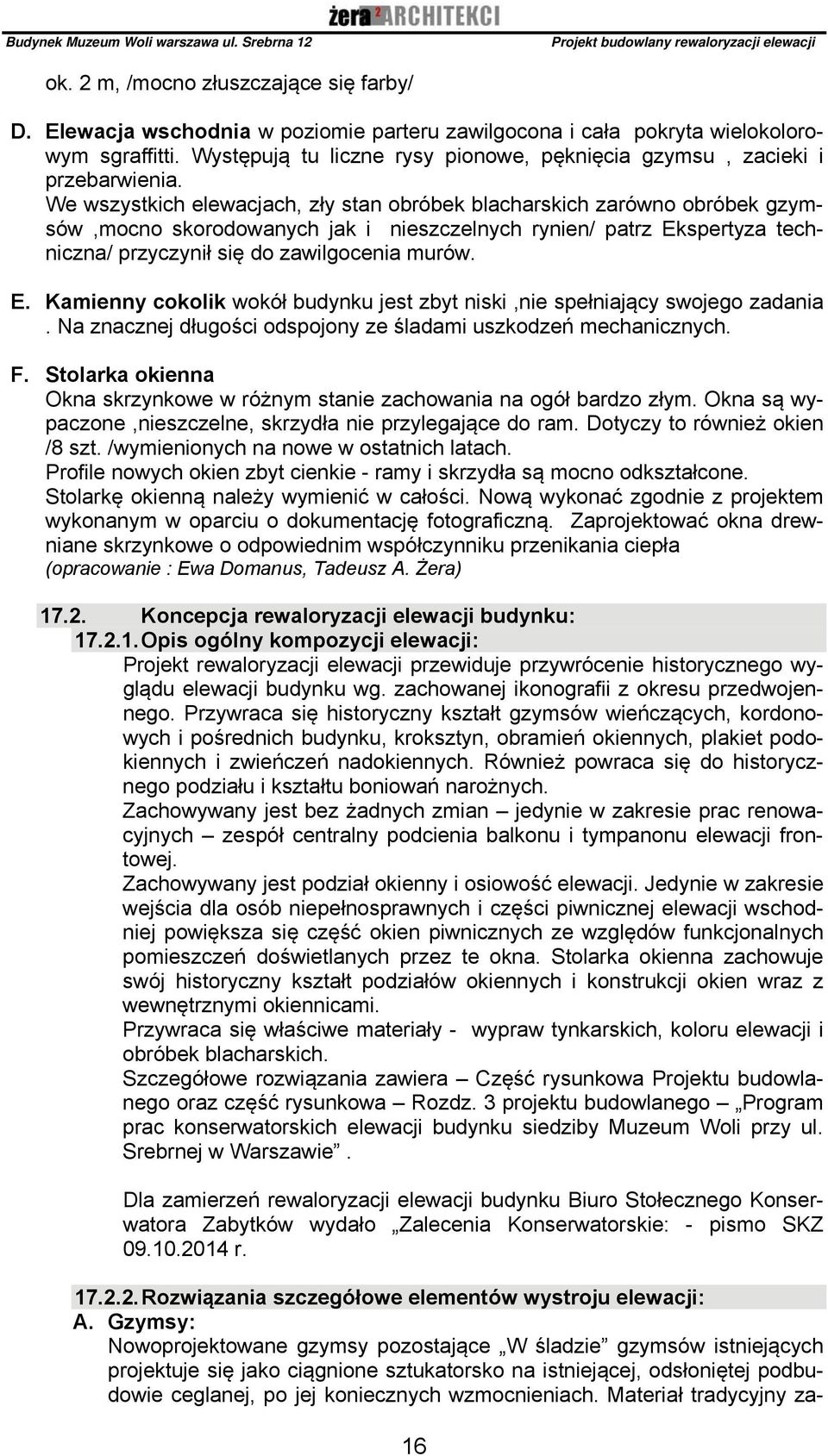

16 ok. 2 m, /mocno złuszczające się farby/ D. Elewacja wschodnia w poziomie parteru zawilgocona i cała pokryta wielokolorowym sgraffitti. Występują tu liczne rysy pionowe, pęknięcia gzymsu, zacieki i przebarwienia. We wszystkich elewacjach, zły stan obróbek blacharskich zarówno obróbek gzymsów,mocno skorodowanych jak i nieszczelnych rynien/ patrz Ekspertyza techniczna/ przyczynił się do zawilgocenia murów. E. Kamienny cokolik wokół budynku jest zbyt niski,nie spełniający swojego zadania. Na znacznej długości odspojony ze śladami uszkodzeń mechanicznych. F. Stolarka okienna Okna skrzynkowe w różnym stanie zachowania na ogół bardzo złym. Okna są wypaczone,nieszczelne, skrzydła nie przylegające do ram. Dotyczy to również okien /8 szt. /wymienionych na nowe w ostatnich latach. Profile nowych okien zbyt cienkie - ramy i skrzydła są mocno odkształcone. Stolarkę okienną należy wymienić w całości. Nową wykonać zgodnie z projektem wykonanym w oparciu o dokumentację fotograficzną. Zaprojektować okna drewniane skrzynkowe o odpowiednim współczynniku przenikania ciepła (opracowanie : Ewa Domanus, Tadeusz A. Żera) Koncepcja rewaloryzacji elewacji budynku: Opis ogólny kompozycji elewacji: Projekt rewaloryzacji elewacji przewiduje przywrócenie historycznego wyglądu elewacji budynku wg. zachowanej ikonografii z okresu przedwojennego. Przywraca się historyczny kształt gzymsów wieńczących, kordonowych i pośrednich budynku, kroksztyn, obramień okiennych, plakiet podokiennych i zwieńczeń nadokiennych. Również powraca się do historycznego podziału i kształtu boniowań narożnych. Zachowywany jest bez żadnych zmian jedynie w zakresie prac renowacyjnych zespół centralny podcienia balkonu i tympanonu elewacji frontowej. Zachowywany jest podział okienny i osiowość elewacji. Jedynie w zakresie wejścia dla osób niepełnosprawnych i części piwnicznej elewacji wschodniej powiększa się część okien piwnicznych ze względów funkcjonalnych pomieszczeń doświetlanych przez te okna. Stolarka okienna zachowuje swój historyczny kształt podziałów okiennych i konstrukcji okien wraz z wewnętrznymi okiennicami. Przywraca się właściwe materiały - wypraw tynkarskich, koloru elewacji i obróbek blacharskich. Szczegółowe rozwiązania zawiera Część rysunkowa Projektu budowlanego oraz część rysunkowa Rozdz. 3 projektu budowlanego Program prac konserwatorskich elewacji budynku siedziby Muzeum Woli przy ul. Srebrnej w Warszawie. Dla zamierzeń rewaloryzacji elewacji budynku Biuro Stołecznego Konserwatora Zabytków wydało Zalecenia Konserwatorskie: - pismo SKZ r Rozwiązania szczegółowe elementów wystroju elewacji: A. Gzymsy: Nowoprojektowane gzymsy pozostające W śladzie gzymsów istniejących projektuje się jako ciągnione sztukatorsko na istniejącej, odsłoniętej podbudowie ceglanej, po jej koniecznych wzmocnieniach. Materiał tradycyjny za- 16

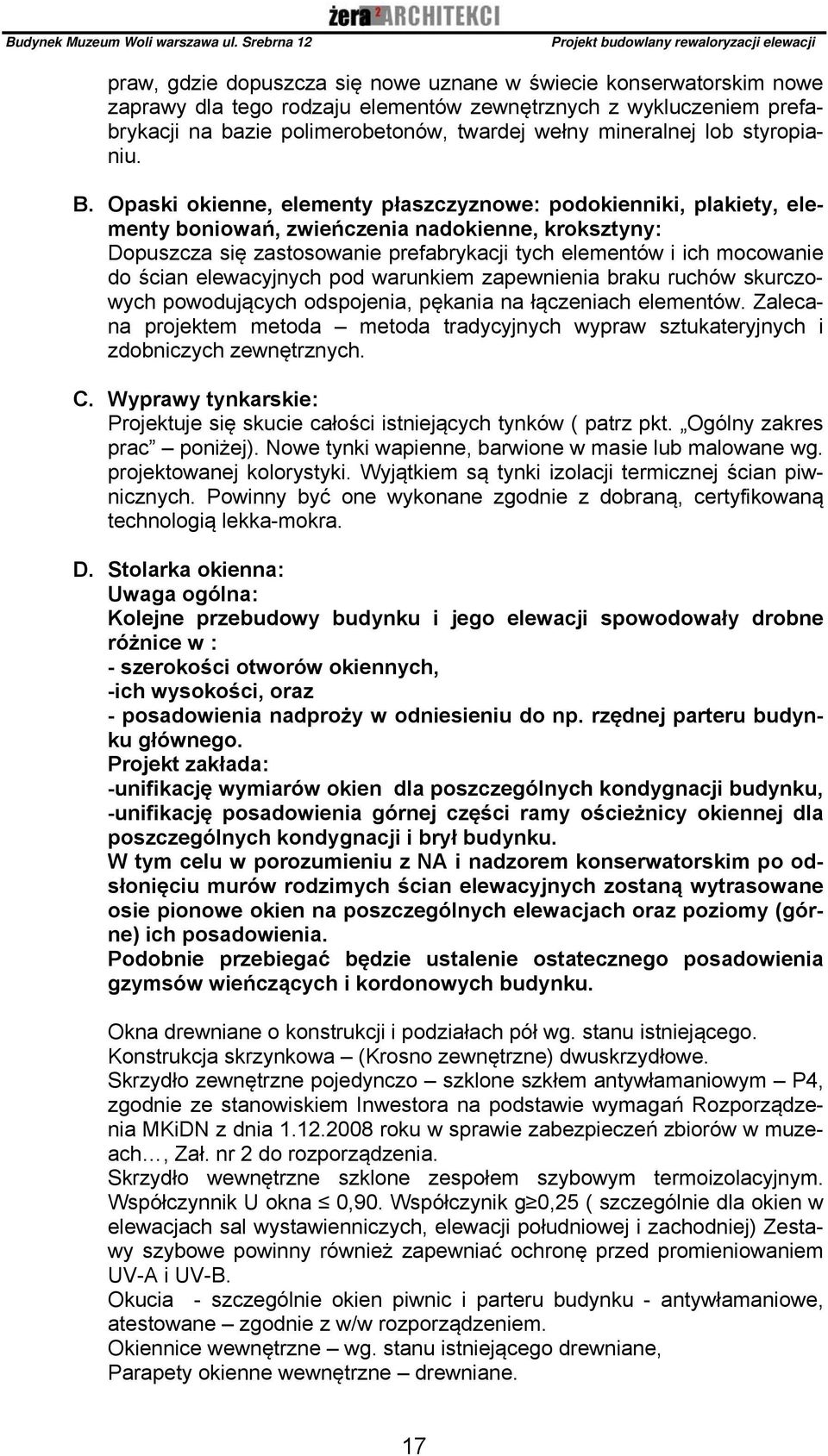

17 praw, gdzie dopuszcza się nowe uznane w świecie konserwatorskim nowe zaprawy dla tego rodzaju elementów zewnętrznych z wykluczeniem prefabrykacji na bazie polimerobetonów, twardej wełny mineralnej lob styropianiu. B. Opaski okienne, elementy płaszczyznowe: podokienniki, plakiety, elementy boniowań, zwieńczenia nadokienne, kroksztyny: Dopuszcza się zastosowanie prefabrykacji tych elementów i ich mocowanie do ścian elewacyjnych pod warunkiem zapewnienia braku ruchów skurczowych powodujących odspojenia, pękania na łączeniach elementów. Zalecana projektem metoda metoda tradycyjnych wypraw sztukateryjnych i zdobniczych zewnętrznych. C. Wyprawy tynkarskie: Projektuje się skucie całości istniejących tynków ( patrz pkt. Ogólny zakres prac poniżej). Nowe tynki wapienne, barwione w masie lub malowane wg. projektowanej kolorystyki. Wyjątkiem są tynki izolacji termicznej ścian piwnicznych. Powinny być one wykonane zgodnie z dobraną, certyfikowaną technologią lekka-mokra. D. Stolarka okienna: Uwaga ogólna: Kolejne przebudowy budynku i jego elewacji spowodowały drobne różnice w : - szerokości otworów okiennych, -ich wysokości, oraz - posadowienia nadproży w odniesieniu do np. rzędnej parteru budynku głównego. Projekt zakłada: -unifikację wymiarów okien dla poszczególnych kondygnacji budynku, -unifikację posadowienia górnej części ramy ościeżnicy okiennej dla poszczególnych kondygnacji i brył budynku. W tym celu w porozumieniu z NA i nadzorem konserwatorskim po odsłonięciu murów rodzimych ścian elewacyjnych zostaną wytrasowane osie pionowe okien na poszczególnych elewacjach oraz poziomy (górne) ich posadowienia. Podobnie przebiegać będzie ustalenie ostatecznego posadowienia gzymsów wieńczących i kordonowych budynku. Okna drewniane o konstrukcji i podziałach pół wg. stanu istniejącego. Konstrukcja skrzynkowa (Krosno zewnętrzne) dwuskrzydłowe. Skrzydło zewnętrzne pojedynczo szklone szkłem antywłamaniowym P4, zgodnie ze stanowiskiem Inwestora na podstawie wymagań Rozporządzenia MKiDN z dnia roku w sprawie zabezpieczeń zbiorów w muzeach, Zał. nr 2 do rozporządzenia. Skrzydło wewnętrzne szklone zespołem szybowym termoizolacyjnym. Współczynnik U okna 0,90. Współczynik g 0,25 ( szczególnie dla okien w elewacjach sal wystawienniczych, elewacji południowej i zachodniej) Zestawy szybowe powinny również zapewniać ochronę przed promieniowaniem UV-A i UV-B. Okucia - szczególnie okien piwnic i parteru budynku - antywłamaniowe, atestowane zgodnie z w/w rozporządzeniem. Okiennice wewnętrzne wg. stanu istniejącego drewniane, Parapety okienne wewnętrzne drewniane. 17

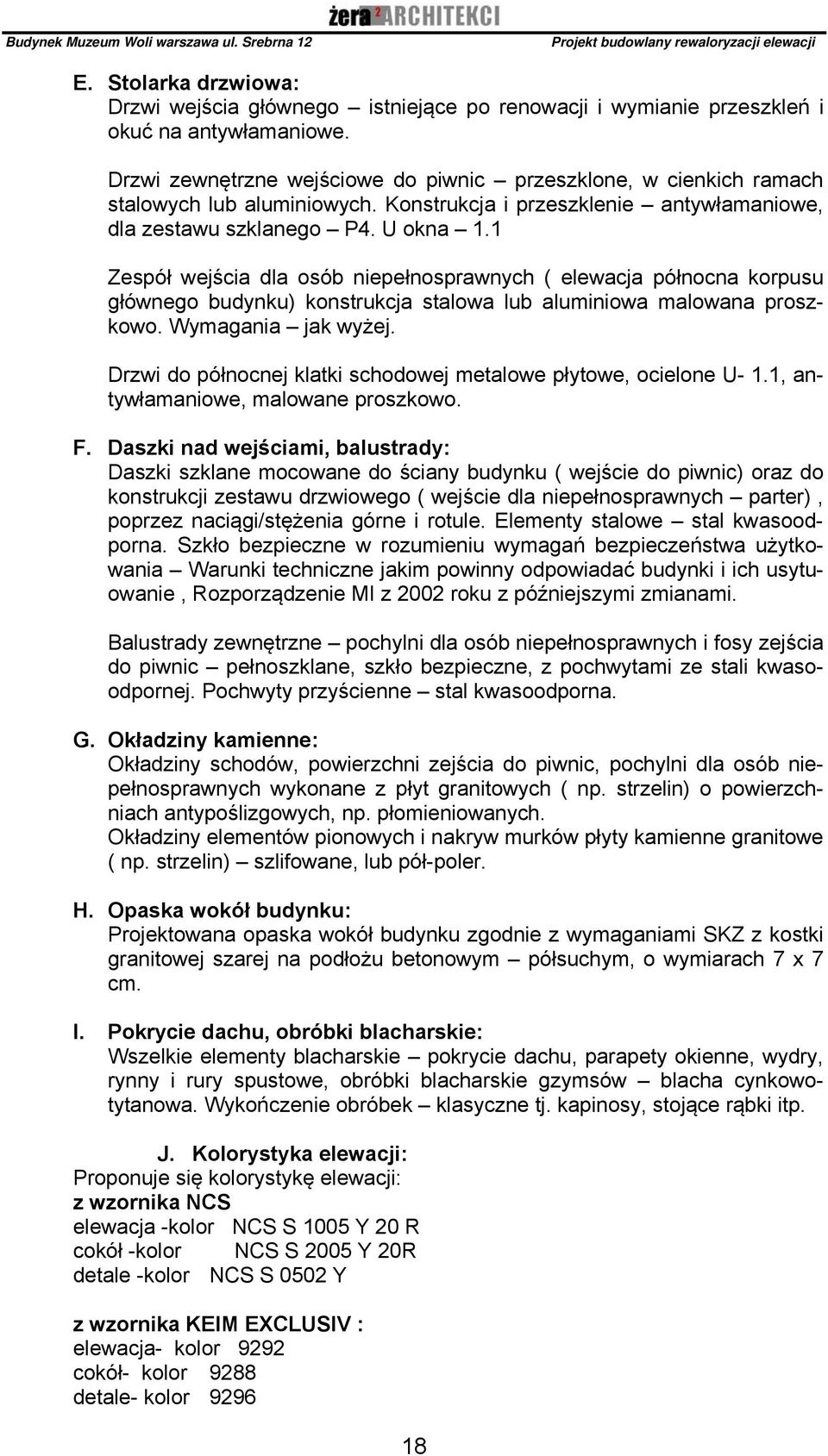

18 E. Stolarka drzwiowa: Drzwi wejścia głównego istniejące po renowacji i wymianie przeszkleń i okuć na antywłamaniowe. Drzwi zewnętrzne wejściowe do piwnic przeszklone, w cienkich ramach stalowych lub aluminiowych. Konstrukcja i przeszklenie antywłamaniowe, dla zestawu szklanego P4. U okna 1.1 Zespół wejścia dla osób niepełnosprawnych ( elewacja północna korpusu głównego budynku) konstrukcja stalowa lub aluminiowa malowana proszkowo. Wymagania jak wyżej. Drzwi do północnej klatki schodowej metalowe płytowe, ocielone U- 1.1, antywłamaniowe, malowane proszkowo. F. Daszki nad wejściami, balustrady: Daszki szklane mocowane do ściany budynku ( wejście do piwnic) oraz do konstrukcji zestawu drzwiowego ( wejście dla niepełnosprawnych parter), poprzez naciągi/stężenia górne i rotule. Elementy stalowe stal kwasoodporna. Szkło bezpieczne w rozumieniu wymagań bezpieczeństwa użytkowania Warunki techniczne jakim powinny odpowiadać budynki i ich usytuowanie, Rozporządzenie MI z 2002 roku z późniejszymi zmianami. Balustrady zewnętrzne pochylni dla osób niepełnosprawnych i fosy zejścia do piwnic pełnoszklane, szkło bezpieczne, z pochwytami ze stali kwasoodpornej. Pochwyty przyścienne stal kwasoodporna. G. Okładziny kamienne: Okładziny schodów, powierzchni zejścia do piwnic, pochylni dla osób niepełnosprawnych wykonane z płyt granitowych ( np. strzelin) o powierzchniach antypoślizgowych, np. płomieniowanych. Okładziny elementów pionowych i nakryw murków płyty kamienne granitowe ( np. strzelin) szlifowane, lub pół-poler. H. Opaska wokół budynku: Projektowana opaska wokół budynku zgodnie z wymaganiami SKZ z kostki granitowej szarej na podłożu betonowym półsuchym, o wymiarach 7 x 7 cm. I. Pokrycie dachu, obróbki blacharskie: Wszelkie elementy blacharskie pokrycie dachu, parapety okienne, wydry, rynny i rury spustowe, obróbki blacharskie gzymsów blacha cynkowotytanowa. Wykończenie obróbek klasyczne tj. kapinosy, stojące rąbki itp. J. Kolorystyka elewacji: Proponuje się kolorystykę elewacji: z wzornika NCS elewacja -kolor NCS S 1005 Y 20 R cokół -kolor NCS S 2005 Y 20R detale -kolor NCS S 0502 Y z wzornika KEIM EXCLUSIV : elewacja- kolor 9292 cokół- kolor 9288 detale- kolor

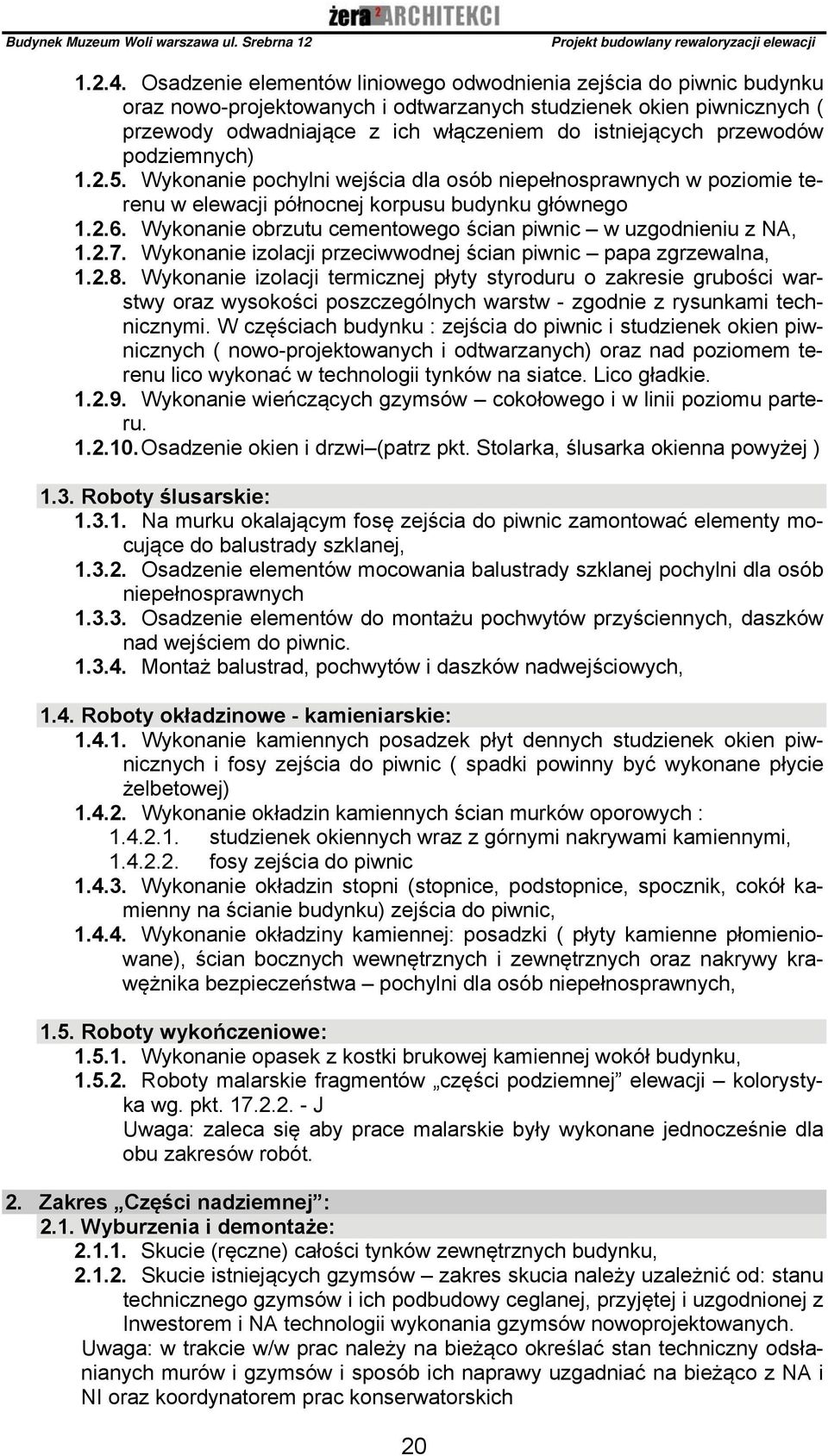

19 18. OPIS OGÓLNY ZAKRESU PRAC: Cały zakres prac związanych z rewaloryzacją elewacji budynku, ze względu na różniące ich technologie podzielono na dwa zakresy : - Część piwniczna poniżej poziomu parteru budynku, oraz - Część nadziemna powyżej poziomu parteru, wraz z robotami dekarskimi wymiany pokrycia dachu budynku. 1. Zakres Części piwnicznej : 1.1. Roboty ziemne i wyburzenia: Usunięcie - (przesadzenie we wskazane miejsce na działce) krzewów przy ścianie elewacji wschodniej, Zgodnie z przyjętą technologią, etapowe odsłonięcie ścian piwnic do spodu fundamentów. Budynku głównego i oficyny. Zakres wykopu nie powinien zagrażać stateczności budynku oraz nie ingerować zbytnio w teren wokół budynku i zagrażać istniejącej (zachowywanej) zieleni. Prace ziemne wykonać zgodnie z warunkami i zaleceniami zawartymi w Dokumentacji inżyniersko-geologicznej Rozdział 6 projektu budowlanego Wykonanie zabiegów odwilgocenia ścian piwnic oraz likwidacji ognisk grzybowych zgodnie z wynikami i zaleceniami Ekspertyzy mikologicznej budynku (Rozdział nr Projektu budowlanego, Demontaż istniejącego cokołu kamiennego wokół budynku i opasek z cegły betonowej i krawężnika wokół budynku Demontaż istniejących krat okiennych i obróbek blacharskich Demontaż rur spustowych i naciągów zwodów instalacji odgromowej budynku. Uwaga: demontaż powinien być przeprowadzony w sposób zapewniający odwodnienie dachu, niezalewanie wykopu oraz działanie instalacji odgromowej) Skucie (ręczne) istniejących cokołów i tynków poniżej poziomu parteru budynku, Likwidacja pozostałości przeciw-wilgociowych izolacji pionowych, Wyburzenie istniejącego zewnętrznego zejścia do piwnic budynku od jego strony wschodniej i w tym posadzki i płyty dennej, wraz z murkami betonowymi ocembrowania zieleńca, Zainwentaryzowanie istniejących studzienek okien piwnicznych dla późniejszego ich odtworzenia, ze względu na kolizję z wykopami i pracami remontu ścian piwnicznych. (przyjęto konieczność ich wyburzenia ze względu na kolizję z robotami przy ścianach piwnic) Zabezpieczenie podziemnej instalacji odwodnienia istniejących studzienek okiennych, kanalizacji deszczowej i przyłączy do budynku, Wytrasowanie poszerzeń i powiększeń zmienianych okien piwnicznych, wykucie otworów pod nowe okno i drzwi wejściowe, założenie nowych nadproży stalowych dla nowoprojektowanych otworów oraz ewentualnie w porozumieniu z NA konstrukcji nowych nadproży w oknach powiększanych, ( dotyczy piwnic elewacji wschodniej budynku) Po zakończeniu robót wg. zakresu pkt Zasypanie wykopów ze stabilizacją gruntu I s Roboty budowlane: Zamurowanie istniejącego otworu drzwiowego wejścia do piwnic, Wykonanie zejścia do piwnic wg. rysunków dokumentacji technicznej, w tym roboty ocieplenia płyty schodów i płyty dennej i wszystkie niezbędne roboty izolacji przeciwwodnej zgodnie z rys, dokumentacji technicznej, Odtworzenie pozostałych zlikwidowanych na czas robót remontu ścian piwnic, studzienek okiennych, 19
