1 nr str. 1 Nazwa obiektu: Inwestor/ adres: Lokalizacja inwestycji: Branża: EKSPERTYZA TECHICZNA Rozbudowa budynku o dodatkowe schody zewnętrzne i remont odtworzeniowy na potrzeby prowadzenia Centrum Pomocy dla Bezdomnych na nieruchomości nr ewid. 127 obręb 486 przy ul. Polanka 9 w Bydgoszczy Miasto Bydgoszcz ul. Jezuicka Bydgoszcz działka nr ewid. 127, obręb 486, ul. Polanka 9, 04610_1, m. Bydgoszcz architektoniczna, konstrukcyjna Stadium: ekspertyza techniczna Zgodnie z ustawą z dnia 7 lipca 1994 r. wersja z dnia Prawo budowlane (tekst jednolity: Dz. U. poz z 2013 r.) oświadczamy, iż niniejsza ekspertyza została sporządzona zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. konstrukcja mgr inż. Artur Tusznio spec. konstr.-budowlana nr upr. KUP/0004/POOK/14 kategoria obiektu XI architektura mgr inż. arch. Zdzisław Ambrożek spec. arch. nr upr. WBPP-NB-7210/95/81

2 nr str Ekspertyza techniczna Ekspertyza techniczna Cel i zakres ekspertyzy Podstawa opracowania Przeznaczenie obiektu i jego charakterystyka Parametry obiektu Wyposażenie instalacyjne istniejące Rozwiązania konstrukcyjno-budowlane istniejące Fundamenty istniejące Ściany istniejące Nadproża istniejące Konstrukcja dachu istniejąca Pokrycie dachu Warstwy podłóg, stropów i dachów. (warstwy istniejące) Tynki i okładziny istniejące Stolarka istniejąca Malowanie istniejące Rynny i rury spustowe istniejące Strop istniejący Ocena stanu technicznego budynku z uwzględnieniem stanu podłoża gruntowego pod planowaną rozbudową Ocena stanu technicznego budynku Wnioski Część fotograficzna Uprawnienia, dokumenty potwierdzające przynależność do branżowych izb... 10

3 nr str Ekspertyza techniczna

4 nr str Ekspertyza techniczna Cel i zakres ekspertyzy. Celem opinii jest ustalenie stanu technicznego istniejącego budynku w związku z planowaną przebudową i rozbudową. Konieczność opracowania ekspertyzy wynika z wymagań 206 ust. 1 i 2 rozporządzenia Ministra Infrastruktury z 12 kwietnia 2002roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U. nr 75, poz. 690), stwierdzającą ich stan użytkowania, z uwzględnieniem oddziaływania wywołanego wzniesieniem nowego obiektu budowlanego powinna być poprzedzona opinią techniczną stanu konstrukcji i elementów budynków, z uwzględnieniem stanu podłoża gruntowego Podstawa opracowania. Ocenę opracowano na podstawie oględzin budynku dokonanej w dniu r. Wykonano odkrywkę fundamentów budynku w celu stwierdzenia stanu technicznego Przeznaczenie obiektu i jego charakterystyka Przedmiotem inwentaryzacji jest istniejący budynek Centrum Pomocy dla Bezdomnych Kobiet i Matek z Dziećmi. Budynek to 6 kondygnacyjny obiekt podpiwniczony. Budynek wzniesiony w technologii prefabrykowanej. Główne elementy nośne w konstrukcji żelbetowej prefabrykowanej szkieletowej z wypełnieniem elementami murowanymi Parametry obiektu powierzchnia zabudowy istniejąca: 525,21 m2 powierzchnia użytkowa istniejąca: 2493,37 m2 kubatura istniejąca: 9779,19 m3 wysokość istniejąca: 16,37 m długość istniejąca: 39,02 m szerokość istniejąca: 13,46 m liczba kondygnacji istniejąca: 6 w tym 5 nadziemnych i 1 podziemna 1.4. Wyposażenie instalacyjne istniejące instalacja elektroenergetyczna, instalacja wodna wody ciepłej i zimnej, instalacja centralnego ogrzewania 1.5. Rozwiązania konstrukcyjno-budowlane istniejące Fundamenty istniejące. W budynku wbudowano fundamenty żelbetowe Ściany istniejące. Ściana fundamentowa zewnętrzna istniejąca: betonowa, Ściany zewnętrzne istniejące: tynk cementowo-wapienny, Ściana z pustaków gr 10cm

5 nr str. 5 tynk cementowo-wapienny, Nadproża istniejące. W budynku zastosowano nadproża żelbetowe monolityczne jak i prefabrykowane Konstrukcja dachu istniejąca. Dach w konstrukcji żelbetowej prefabrykowany Pokrycie dachu. Budynek został przekryty papą Warstwy podłóg, stropów i dachów. (warstwy istniejące) Dach D1: - papa nawierzchniowa termozgrzewalna - papa podkładowa termozgrzewalna - wylewka betonowa gr. 5cm - zużel gr. od 32 do 50cm - strop prefabrykowany gr. 24,0cm - tynk cem-wap Podłoga S1: - lastryko, wykładzina, gres gr. 2cm - wylewka betonowa gr. 5cm - izolacja termiczna gr. 10cm - izolacja folia budowlana - strop prefabrykowany gr. 25cm - tynk cem-wap. Podłoga P1: - lastryko, wykładzina PCV, gres gr. 2cm - wylewka betonowa gr. 5cm - izolacja termiczna gr. 10cm - izolacja folia budowlana - wylewka betonowa gr. 10cm - piasek gr. 30cm - grunt rodzimy Tynki i okładziny istniejące a) tynki wewnętrzne cementowo- wapienne kat. II Stolarka istniejąca a) drzwi zewnętrzne PCV. b) stolarka okienna PCV Malowanie istniejące a) ścian wewnętrznych farbami emulsyjnymi, Rynny i rury spustowe istniejące Elementy orynnowania i rur spustowych wykonano z blachy

6 nr str Strop istniejący Strop żelbetowy - stropodach Ocena stanu technicznego budynku z uwzględnieniem stanu podłoża gruntowego pod planowaną rozbudową. W miejscu planowanej budowy schodów zewnętrznych przeprowadzono badania gruntowe. Na podstawie badań gruntowych obiekt zaliczono do I kategorii i zdefiniowano proste warunki geotechniczne i geologiczne. Warstwę nośną zdefiniowano na głębokości 2,30m p.p.t. i są to piaski drobne i piaski średnie o stopniu zagęszczenia Id=0.48. Poziom wód gruntowych określono na 4,00m p.p.t.. Od projektowanych schodów na istniejący grunt będzie działać reakcja o wartości 242kN. Zaprojektowano stopy fundamentowe o wymiarach 1,20x3,06m. Reakcja o takich parametrach pod taką stopą wywoła naprężania o wartości 0,07MPa. Grunt złożony z piasków średnich i drobnych jest wstanie przenieść naprężania o wartości 0,3MPa czyli 0,07<0,3MPa stąd stwierdza się iż przedmiotowa budowa będzie w niewielkim stopniu oddziaływa na istniejące warstwy gruntu Ocena stanu technicznego budynku. Podczas oględzin istniejącego budynku nie zauważono wad mających wpływ na bezpieczeństwo jego użytkowania. Nie zaobserwowano ugięć ani pęknięć na ścianach i elementach nośnych Wnioski Nie zauważono przeciwwskazań aby przeprowadzić przedmiotowy remont i rozbudowę. Przedmiotowy remont i rozbudowa nie wpłynie negatywnie na istniejący obiekt. Nowo projektowana rozbudowa nie obciąża statycznie już istniejącego. Nowoprojektowane schody są zdylatowane konstrukcyjnie od części istniejących. W czasie prac budowlanych zakazuje się podkopywania istniejących fundamentów. Prace ziemne zaleca się wykonywać odcinkowo. Przyjęte w projekcie rozwiązania techniczne nie mają negatywnego wpływu na ustrój statyczny budynku istniejącego i nie powodują zmian w ich elewacjach. Dla przyjętych schematów i założeń projektowych, konstrukcja budynku spełnia warunki zapewniające nie przekroczenie stanów granicznych nośności i użytkowania dla wszystkich elementów istniejącej konstrukcji Część fotograficzna

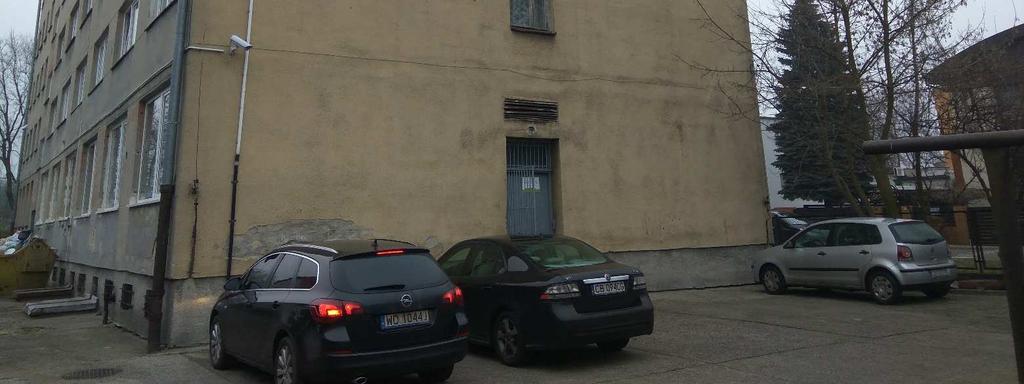

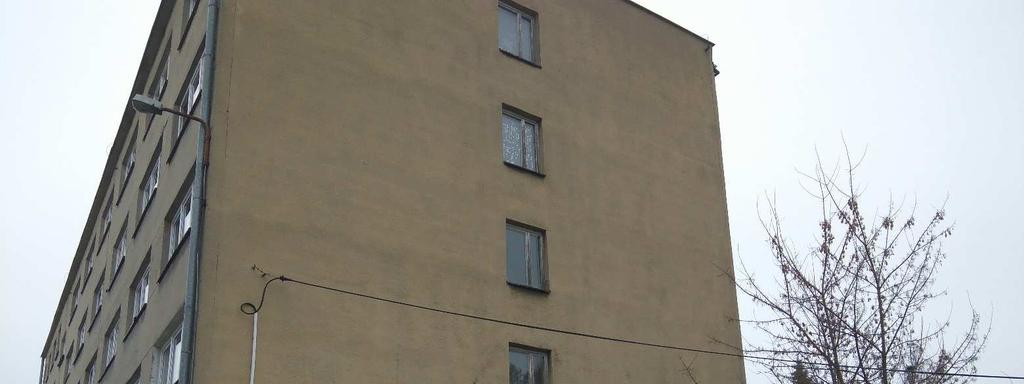

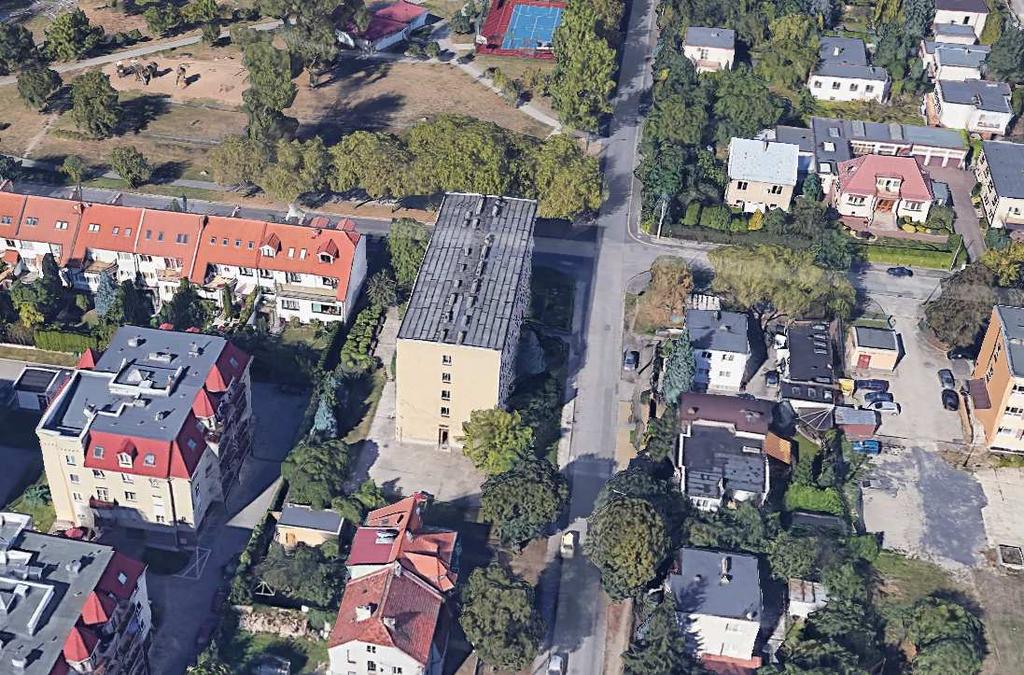

7 nr str. 7

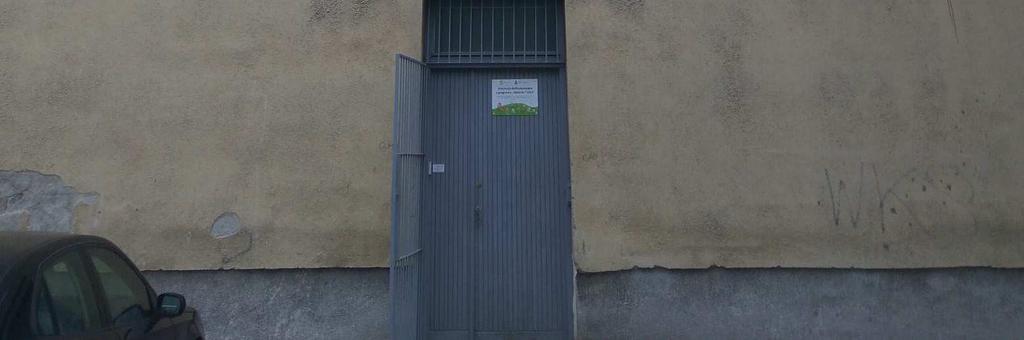

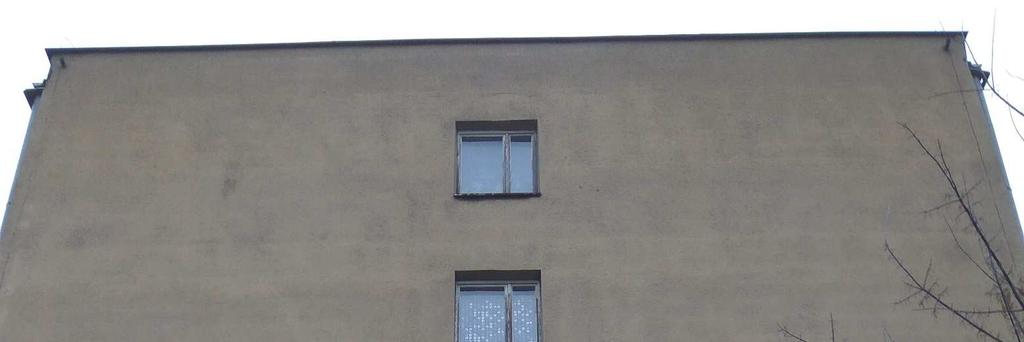

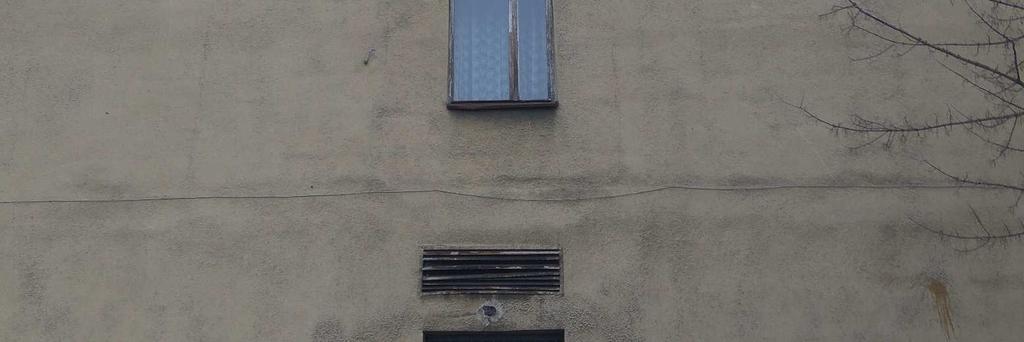

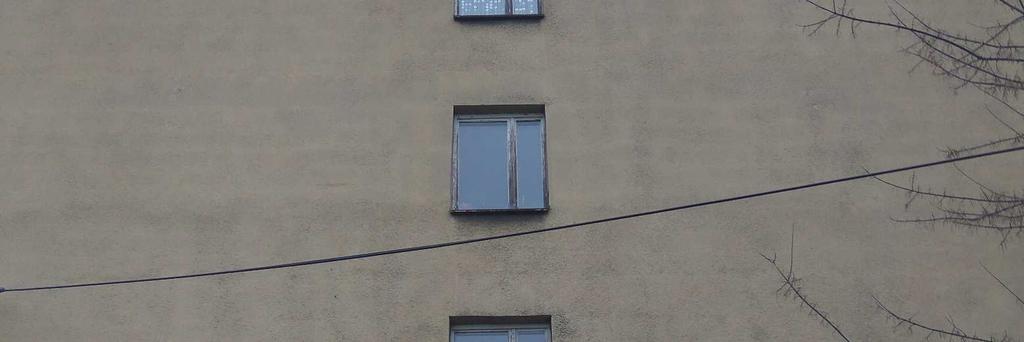

8 nr str. 8

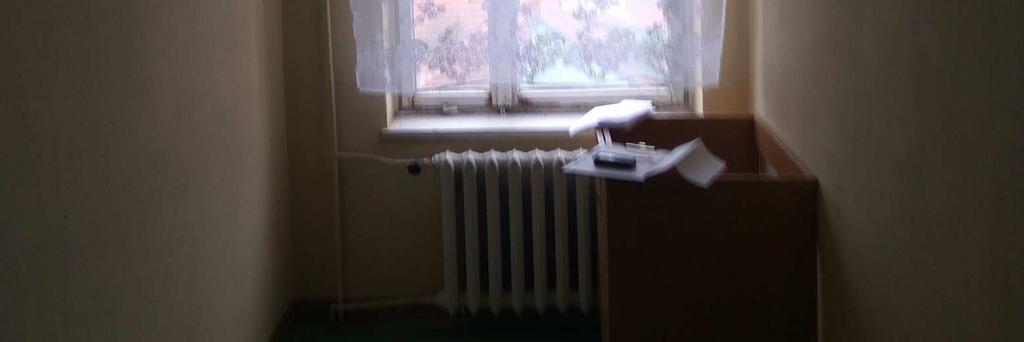

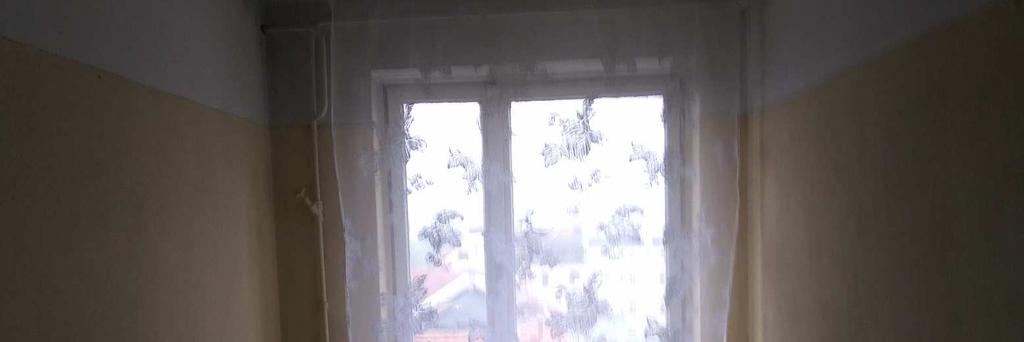

9 nr str. 9

10 nr str. 10 konstrukcja mgr inż. Artur Tusznio spec. konstr.-budowlana nr upr. KUP/0004/POOK/14 architektura mgr inż. arch. Zdzisław Ambrożek spec. arch. nr upr. WBPP-NB-7210/95/ Uprawnienia, dokumenty potwierdzające przynależność do branżowych izb
