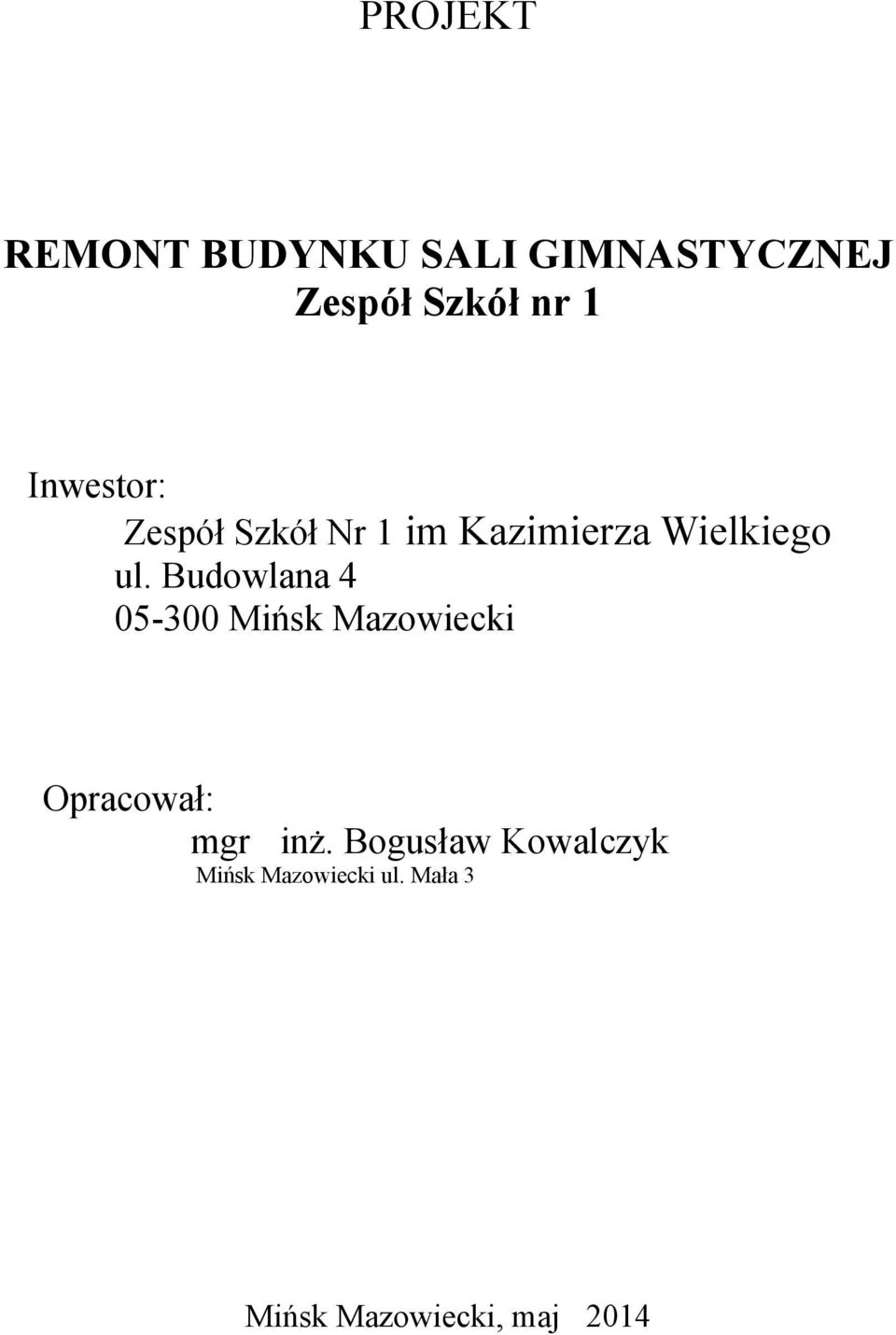

1 PROJEKT REMONT BUDYNKU SALI GIMNASTYCZNEJ Zespół Szkół nr 1 Inwestor: Zespół Szkół Nr 1 im Kazimierza Wielkiego ul. Budowlana Mińsk Mazowiecki Opracował: mgr inż. Bogusław Kowalczyk Mińsk Mazowiecki ul. Mała 3 Mińsk Mazowiecki, maj 2014

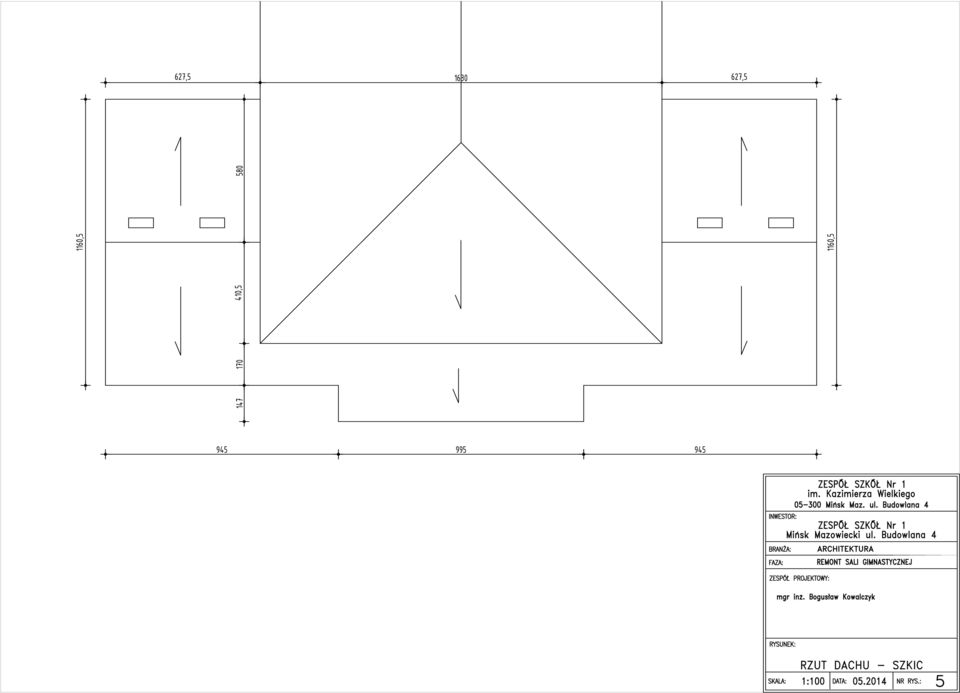

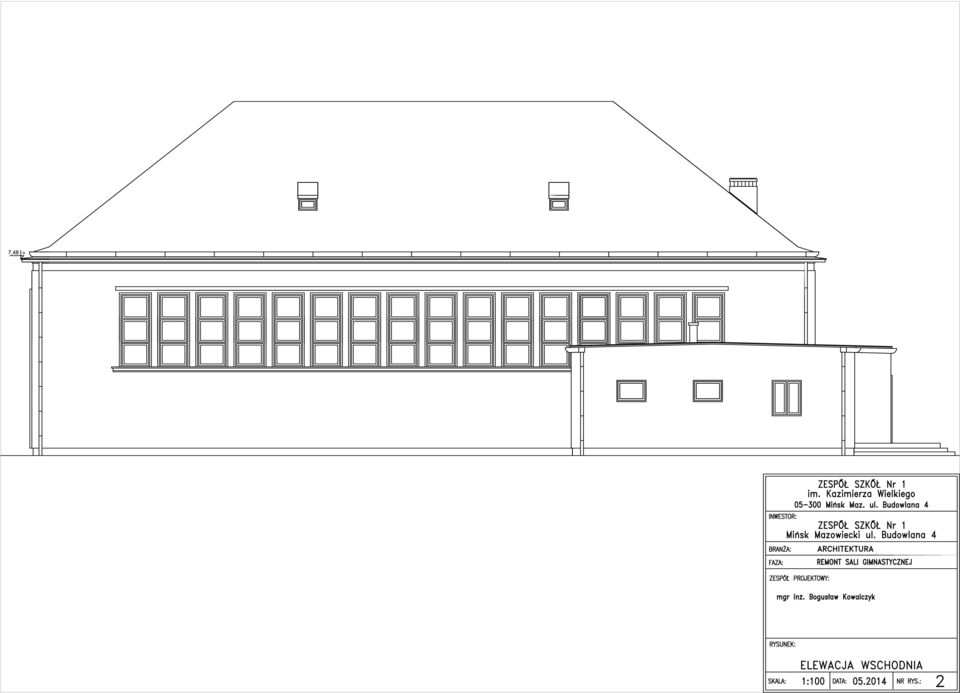

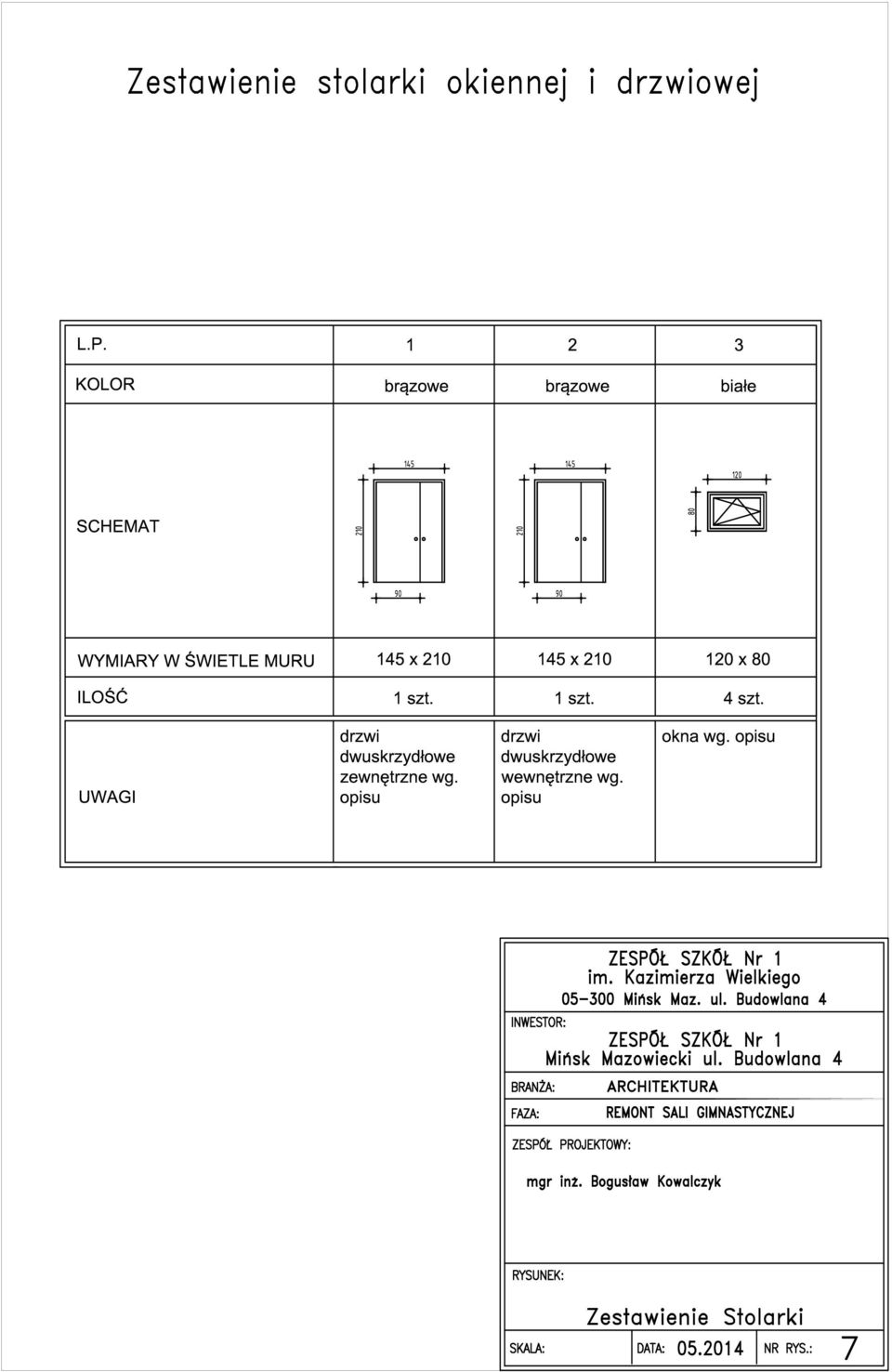

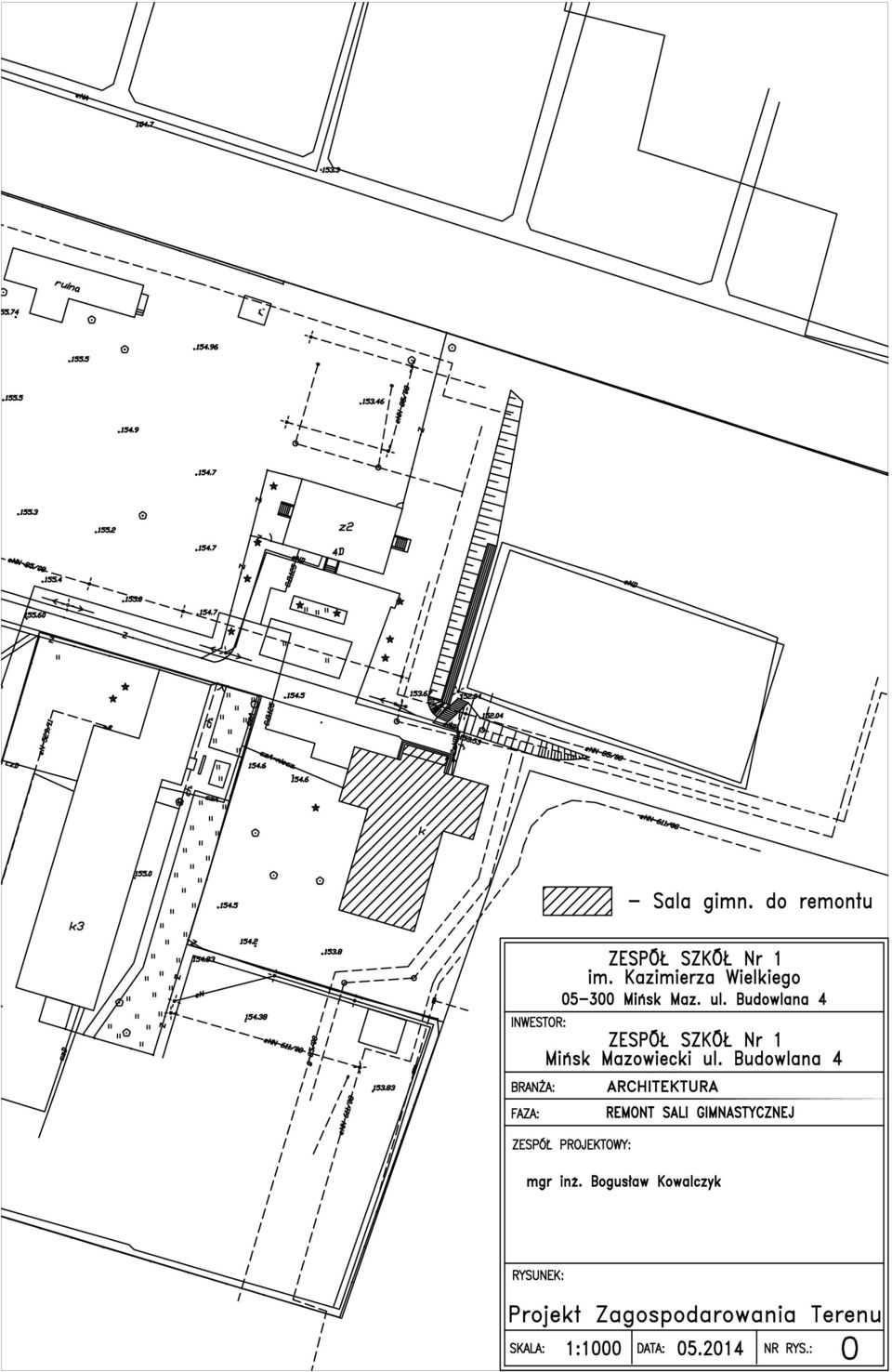

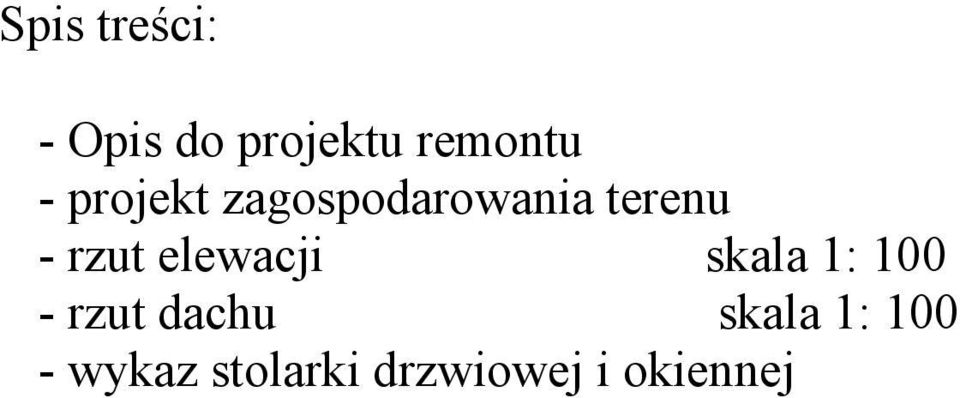

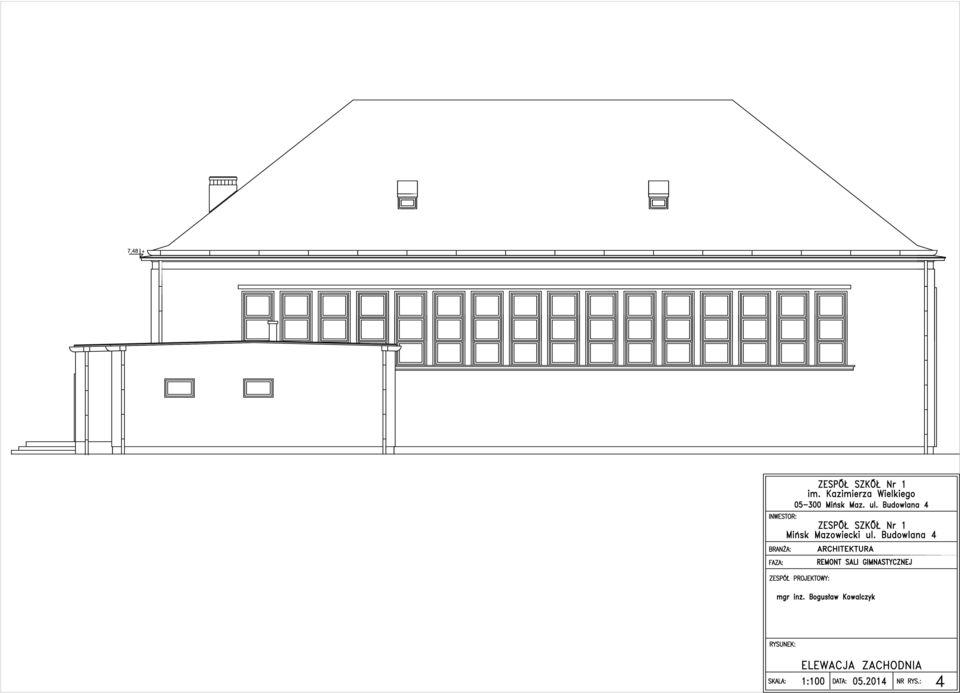

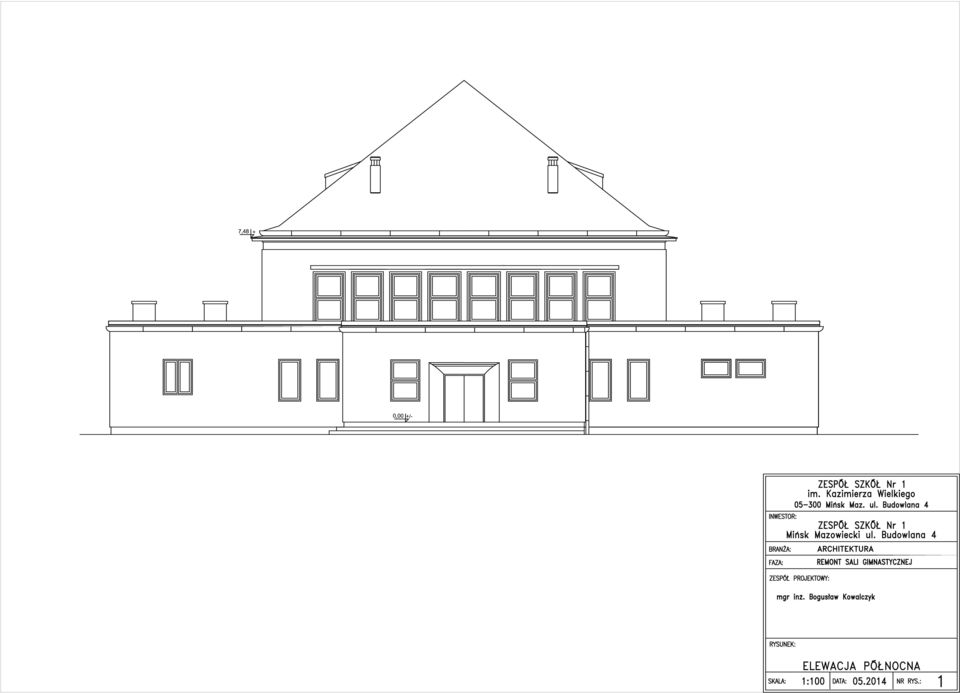

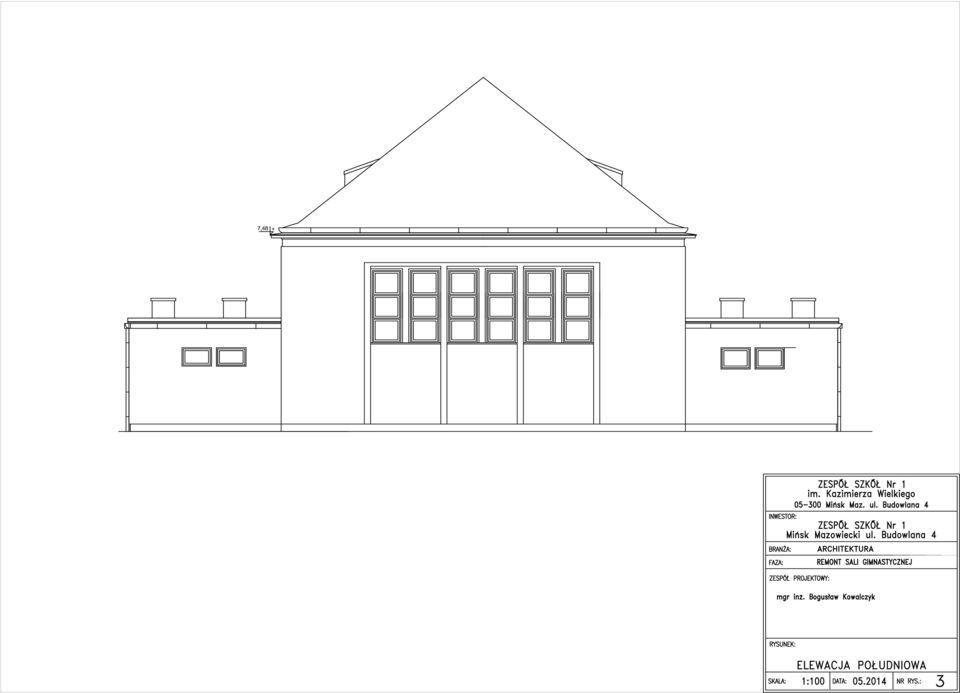

2 Spis treści: - Opis do projektu remontu - projekt zagospodarowania terenu - rzut elewacji skala 1: rzut dachu skala 1: wykaz stolarki drzwiowej i okiennej

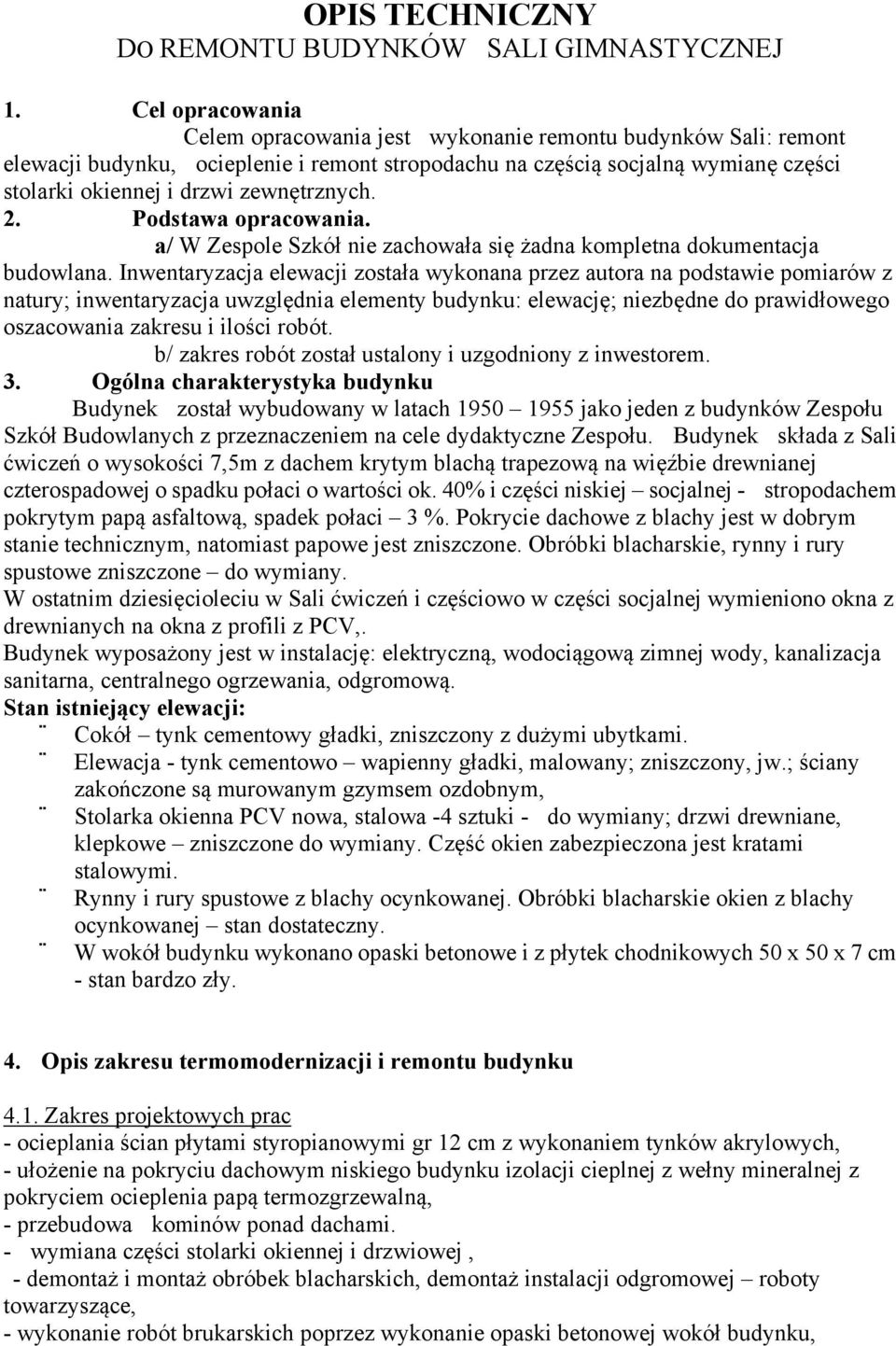

3 OPIS TECHNICZNY DO REMONTU BUDYNKÓW SALI GIMNASTYCZNEJ 1. Cel opracowania Celem opracowania jest wykonanie remontu budynków Sali: remont elewacji budynku, ocieplenie i remont stropodachu na częścią socjalną wymianę części stolarki okiennej i drzwi zewnętrznych. 2. Podstawa opracowania. a/ W Zespole Szkół nie zachowała się żadna kompletna dokumentacja budowlana. Inwentaryzacja elewacji została wykonana przez autora na podstawie pomiarów z natury; inwentaryzacja uwzględnia elementy budynku: elewację; niezbędne do prawidłowego oszacowania zakresu i ilości robót. b/ zakres robót został ustalony i uzgodniony z inwestorem. 3. Ogólna charakterystyka budynku Budynek został wybudowany w latach jako jeden z budynków Zespołu Szkół Budowlanych z przeznaczeniem na cele dydaktyczne Zespołu. Budynek składa z Sali ćwiczeń o wysokości 7,5m z dachem krytym blachą trapezową na więźbie drewnianej czterospadowej o spadku połaci o wartości ok. 40% i części niskiej socjalnej - stropodachem pokrytym papą asfaltową, spadek połaci 3 %. Pokrycie dachowe z blachy jest w dobrym stanie technicznym, natomiast papowe jest zniszczone. Obróbki blacharskie, rynny i rury spustowe zniszczone do wymiany. W ostatnim dziesięcioleciu w Sali ćwiczeń i częściowo w części socjalnej wymieniono okna z drewnianych na okna z profili z PCV,. Budynek wyposażony jest w instalację: elektryczną, wodociągową zimnej wody, kanalizacja sanitarna, centralnego ogrzewania, odgromową. Stan istniejący elewacji: Cokół tynk cementowy gładki, zniszczony z dużymi ubytkami. Elewacja - tynk cementowo wapienny gładki, malowany; zniszczony, jw.; ściany zakończone są murowanym gzymsem ozdobnym, Stolarka okienna PCV nowa, stalowa -4 sztuki - do wymiany; drzwi drewniane, klepkowe zniszczone do wymiany. Część okien zabezpieczona jest kratami stalowymi. Rynny i rury spustowe z blachy ocynkowanej. Obróbki blacharskie okien z blachy ocynkowanej stan dostateczny. W wokół budynku wykonano opaski betonowe i z płytek chodnikowych 50 x 50 x 7 cm - stan bardzo zły. 4. Opis zakresu termomodernizacji i remontu budynku 4.1. Zakres projektowych prac - ocieplania ścian płytami styropianowymi gr 12 cm z wykonaniem tynków akrylowych, - ułożenie na pokryciu dachowym niskiego budynku izolacji cieplnej z wełny mineralnej z pokryciem ocieplenia papą termozgrzewalną, - przebudowa kominów ponad dachami. - wymiana części stolarki okiennej i drzwiowej, - demontaż i montaż obróbek blacharskich, demontaż instalacji odgromowej roboty towarzyszące, - wykonanie robót brukarskich poprzez wykonanie opaski betonowej wokół budynku,

4 4.2. Rozwiązania techniczne a/ ocieplenie ścian zewnętrznych w zespolonym systemie izolacji cieplnej, pokrytej cienkowarstwowym tynkiem akrylowym Elementy składowe systemu: zaprawa klejąca na bazie cementu do przyklejenia płyt styropianowych, płyty termoizolacyjne - płyty styropianowe EPS E FS 15 o wymiarach 1000 x 500 mm i grubości 12 cm o wartościach podanych w normie PN :1999 łączniki mechaniczne do mocowania styropianu kołki do styropianu 10x220 mm z plastykowym trzpieniem o średnicy min. 60 mm zaprawa klejowo- szpachlowa do zatapiania siatki, Siatka zbrojąca z włókna szklanego powlekanego żywicą polipropylenową o gramaturze min. 145 g/m 2 Akrylowa zaprawa tynkarska o grubości ziarna fakturującego do 1,6 mm Cokół wykończyć tynkiem dekoracyjnym na bazie żywic akrylowych i kamyków kwarcowych, Prace wykonać zgodnie z instrukcją instalacji systemu dostępną u dostawcy systemu oraz aprobatą techniczną. b/ wymiana stolarki okiennej stalowej na okna z profili z PCV o wymiarach i w ilości wg zestawienia; skrzydła rozwierane i uchylno rozwierane wg schematów rysunków Do produkcji okien zastosować. - profil PCV, minimum 5 komorowy, wzmocniony profilem stalowym, o izolacyjności cieplnej U< 1.3W/ m2k, w kolorze białym, - szyby zespolone P4 - okucia obwodowe, systemowe, o wysokiej niezawodności, regulacja okucia klamką; c/ wymiana drzwi zewnętrznych i wewnętrznych na drzwi z kształtowników aluminiowych. Wyposażenie drzwi wg zestawienia. Do produkcji okien zastosować. Drzwi zewnętrzne - profil aluminiowy, z przekładka termiczną, w kolorze brązowym, U max = 1,7W/ m2k - szyby zespolone wzmocnione P-4, panel pełny o izolacyjności cieplnej U max < 1,W/ m2k - szerokość profili skrzydeł i ram co najmniej 60 mm. - zastosować zawiasy o podwyższonej wytrzymałości, samozamykacz, dwa zamki wzmocnione, klamka. Drzwi wewnętrzne - profil aluminiowy, w kolorze brązowym, - szyby zespolone wzmocnione P-4, panel pełny - szerokość profili skrzydeł i ram co najmniej 60 mm. - zastosować zawiasy o podwyższonej wytrzymałości, samozamykacz, klamka, zamek. d/ Remont pokrycia dachowego nad częścią niską budynku z wykonaniem ocieplenia stropodachu: - wykonanie ocieplenia stropodachu z wełny mineralnej gr 20 cm ułożonej na istniejącym pokryciu z papy, - przebudowa istniejących kominów, - przebudowa istniejących obróbek blacharskich, rynien i rur spustowych - wykonanie dodatkowego obramienia z kantowizny sosnowej pod mocowanie rynien - wykonanie pokrycia dachu z dwóch warstw papy termozgrzewalnej. - demontaż i montaż instalacji odgromowej.

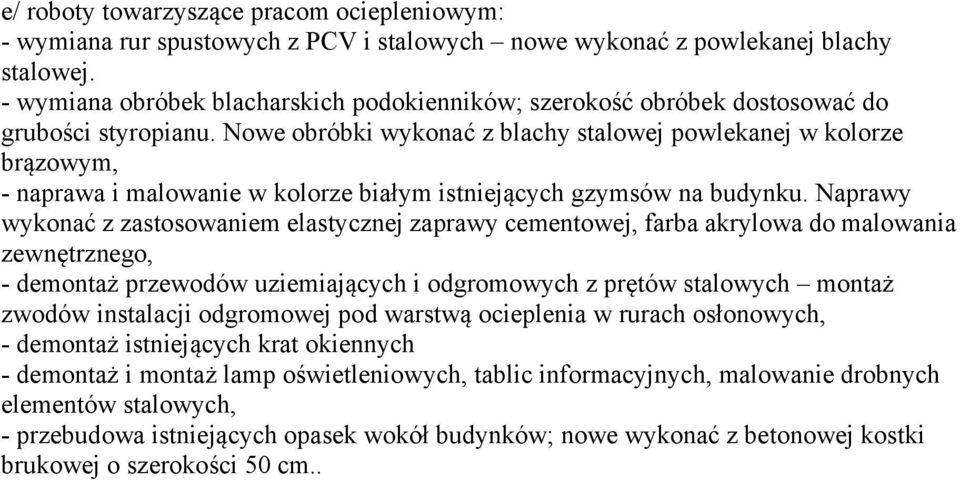

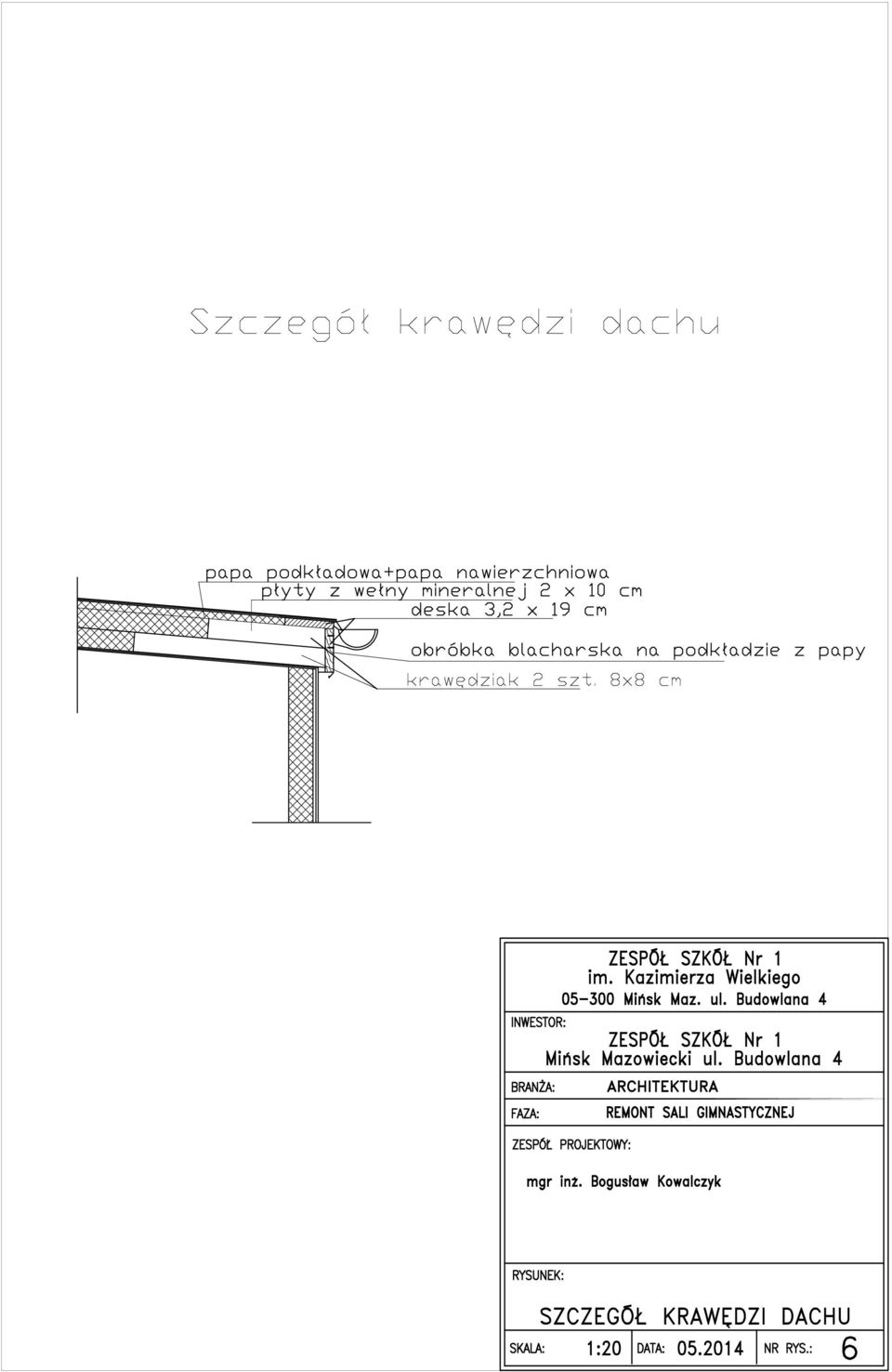

5 e/ roboty towarzyszące pracom ociepleniowym: - wymiana rur spustowych z PCV i stalowych nowe wykonać z powlekanej blachy stalowej. - wymiana obróbek blacharskich podokienników; szerokość obróbek dostosować do grubości styropianu. Nowe obróbki wykonać z blachy stalowej powlekanej w kolorze brązowym, - naprawa i malowanie w kolorze białym istniejących gzymsów na budynku. Naprawy wykonać z zastosowaniem elastycznej zaprawy cementowej, farba akrylowa do malowania zewnętrznego, - demontaż przewodów uziemiających i odgromowych z prętów stalowych montaż zwodów instalacji odgromowej pod warstwą ocieplenia w rurach osłonowych, - demontaż istniejących krat okiennych - demontaż i montaż lamp oświetleniowych, tablic informacyjnych, malowanie drobnych elementów stalowych, - przebudowa istniejących opasek wokół budynków; nowe wykonać z betonowej kostki brukowej o szerokości 50 cm..
