PROJEKT PRAC REMONTOWYCH ROBOTY TOWARZYSZĄCE DO PROJEKTU TERMOMODERNIZACJI FINANSOWANE ZE ŚRODKÓW WŁASNYCH

Transkrypt

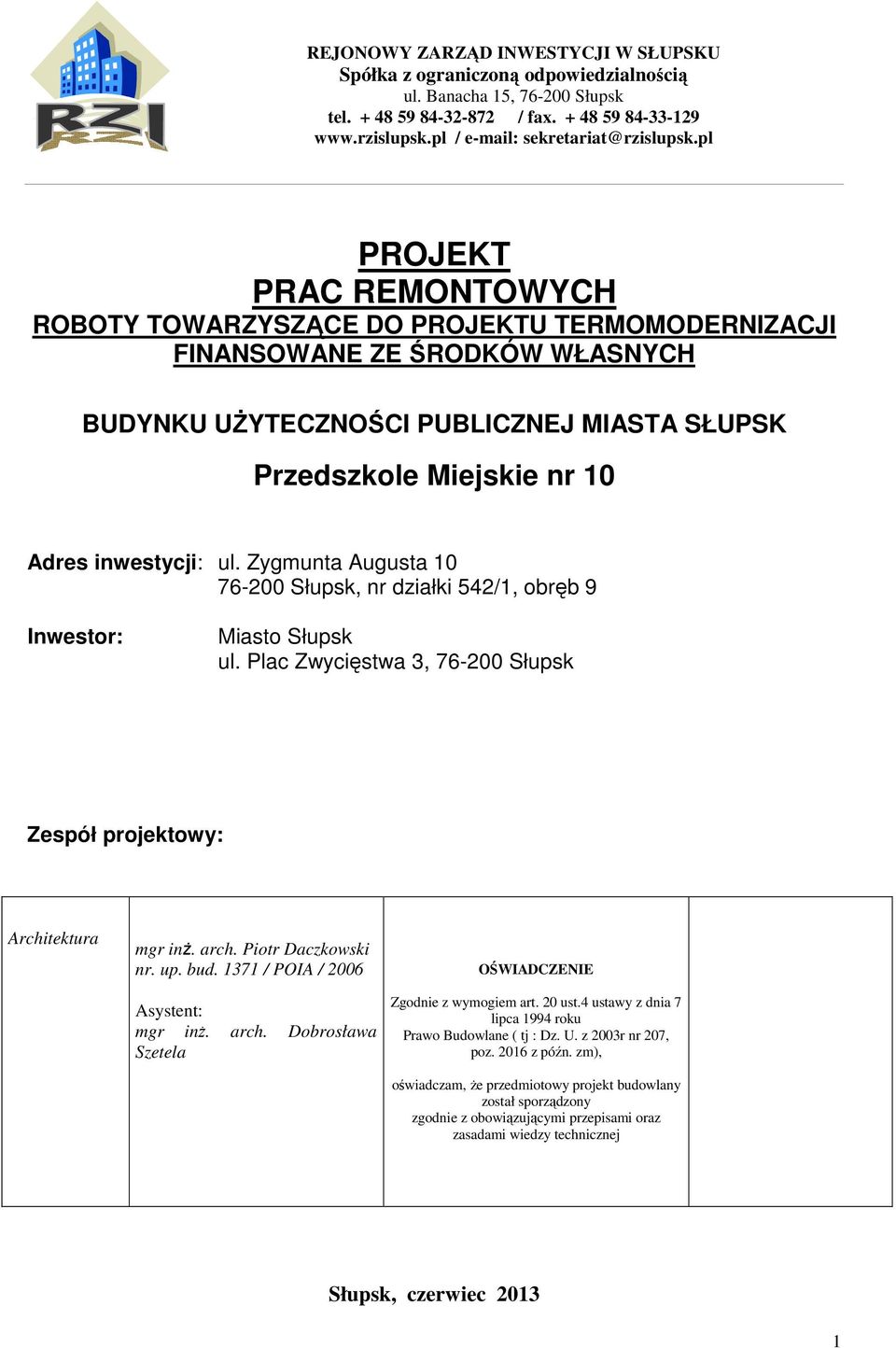

1 REJONOWY ZARZĄD INWESTYCJI W SŁUPSKU Spółka z ograniczoną odpowiedzialnością ul. Banacha 15, Słupsk tel / fax / sekretariat@rzislupsk.pl PROJEKT PRAC REMONTOWYCH ROBOTY TOWARZYSZĄCE DO PROJEKTU TERMOMODERNIZACJI FINANSOWANE ZE ŚRODKÓW WŁASNYCH BUDYNKU UŻYTECZNOŚCI PUBLICZNEJ MIASTA SŁUPSK Przedszkole Miejskie nr 10 Adres inwestycji: ul. Zygmunta Augusta Słupsk, nr działki 542/1, obręb 9 Inwestor: Miasto Słupsk ul. Plac Zwycięstwa 3, Słupsk Zespół projektowy: Architektura mgr inż. arch. Piotr Daczkowski nr. up. bud / POIA / 2006 Asystent: mgr inż. arch. Dobrosława Szetela OŚWIADCZENIE Zgodnie z wymogiem art. 20 ust.4 ustawy z dnia 7 lipca 1994 roku Prawo Budowlane ( tj : Dz. U. z 2003r nr 207, poz z późn. zm), oświadczam, że przedmiotowy projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej Słupsk, czerwiec

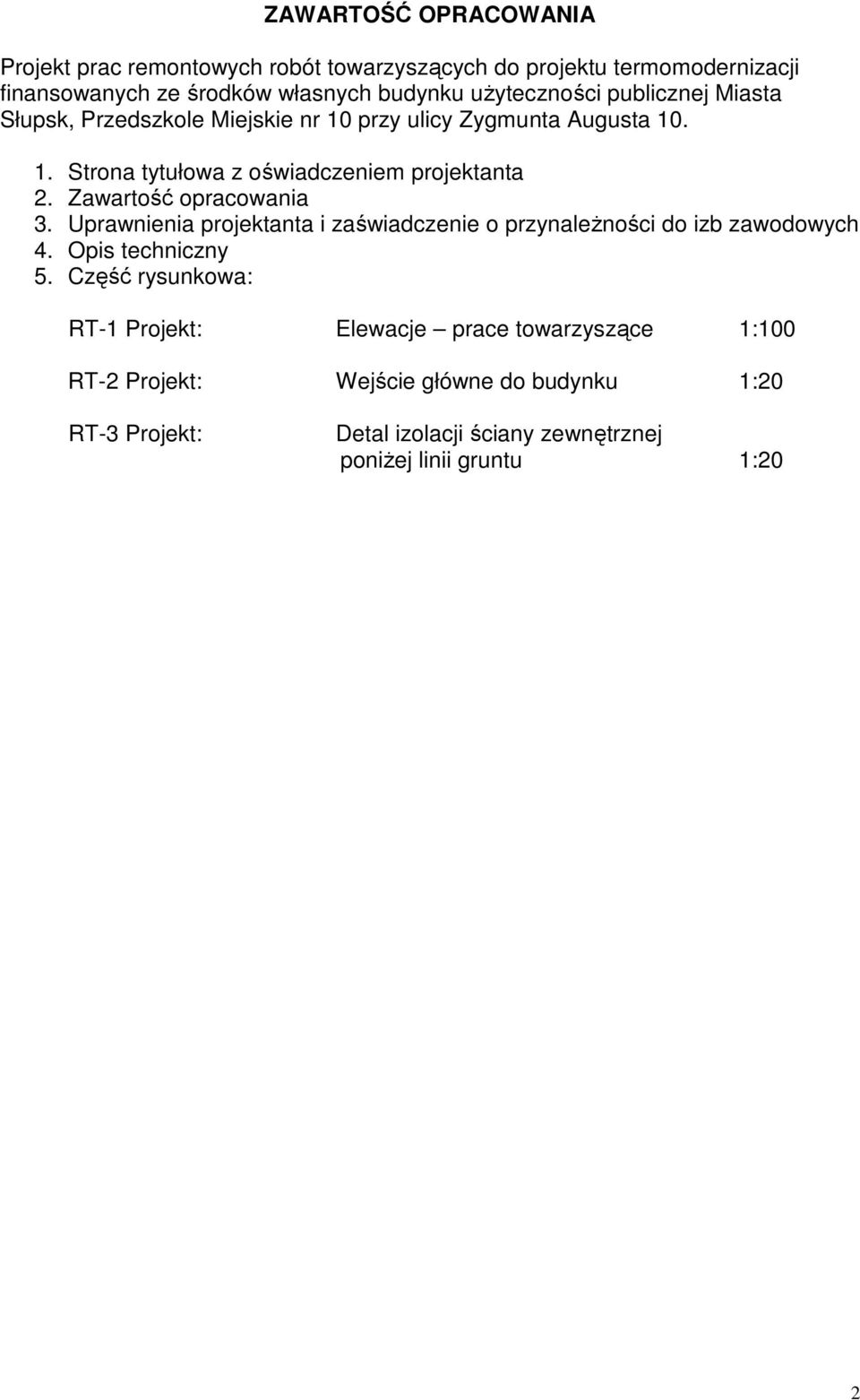

2 ZAWARTOŚĆ OPRACOWANIA Projekt prac remontowych robót towarzyszących do projektu termomodernizacji finansowanych ze środków własnych budynku użyteczności publicznej Miasta Słupsk, Przedszkole Miejskie nr 10 przy ulicy Zygmunta Augusta Strona tytułowa z oświadczeniem projektanta 2. Zawartość opracowania 3. Uprawnienia projektanta i zaświadczenie o przynależności do izb zawodowych 4. Opis techniczny 5. Część rysunkowa: RT-1 Projekt: Elewacje prace towarzyszące 1:100 RT-2 Projekt: Wejście główne do budynku 1:20 RT-3 Projekt: Detal izolacji ściany zewnętrznej poniżej linii gruntu 1:20 2

3 PROJEKT PRAC REMONTOWYCH ROBOTY TOWARZYSZĄCE DO PROJEKTU TERMOMODERNIZACJI FINANSOWANE ZE ŚRODKÓW WŁASNYCH BUDYNKU UŻYTECZNOŚCI PUBLICZNEJ MIASTA SŁUPSK Przedszkole Miejskie nr 10 Adres inwestycji: ul. Zygmunta Augusta Słupsk, nr działki 542/1, obręb 9 OPIS TECHNICZNY I. PODSTAWA OPRACOWANIA: 1. Założenia programowe przekazane przez Zleceniodawcę. 2. Audyt energetyczny. II. DANE OGÓLNE: 1. Przedmiot projektu Projekt prac remontowych towarzyszących projektowi termomodernizacji finansowanych ze środków własnych Inwestora. Opracowanie dotyczy budynku Przedszkola Miejskiego nr 10 w Słupsku mieszczącego się przy ul. Zygmunta Augusta 10. Należy pamiętać, że wskazane w dokumencie symbole, materiały lub urządzenia, nazwy ich producentów i dystrybutorów, nazwy własne produktów, pochodzenie urządzeń etc. mają charakter przykładowy. Zostały one bowiem określone jedynie w celu sprecyzowania parametrów i wymogów techniczno-użytkowych przedmiotu zamówienia. 2. Zakres prac remontowych W trakcie prac termomodernizacyjnych należy wykonać kilka prac remontowych: - docieplenie ścian poniżej linii gruntu do poziomu ław fundamentowych, - naprawa opaski betonowej wokół budynku, - zamurowanie otworu drzwiowego na elewacji zachodniej i demontaż daszku (elewacja zachodnia), - przemalowanie i naprawa krat oraz barierek, w tym balustrady przy wejściach (głównym i gospodarczym), - remont daszków (nowa obróbka blacharska i warstwa wierzchniej papy) nad wejściem głównym i gospodarczym, - wykonanie rampy ze spadkiem dla osób niepełnosprawnych przy wejściu głównym i remont ścianki przy wejściu. 5

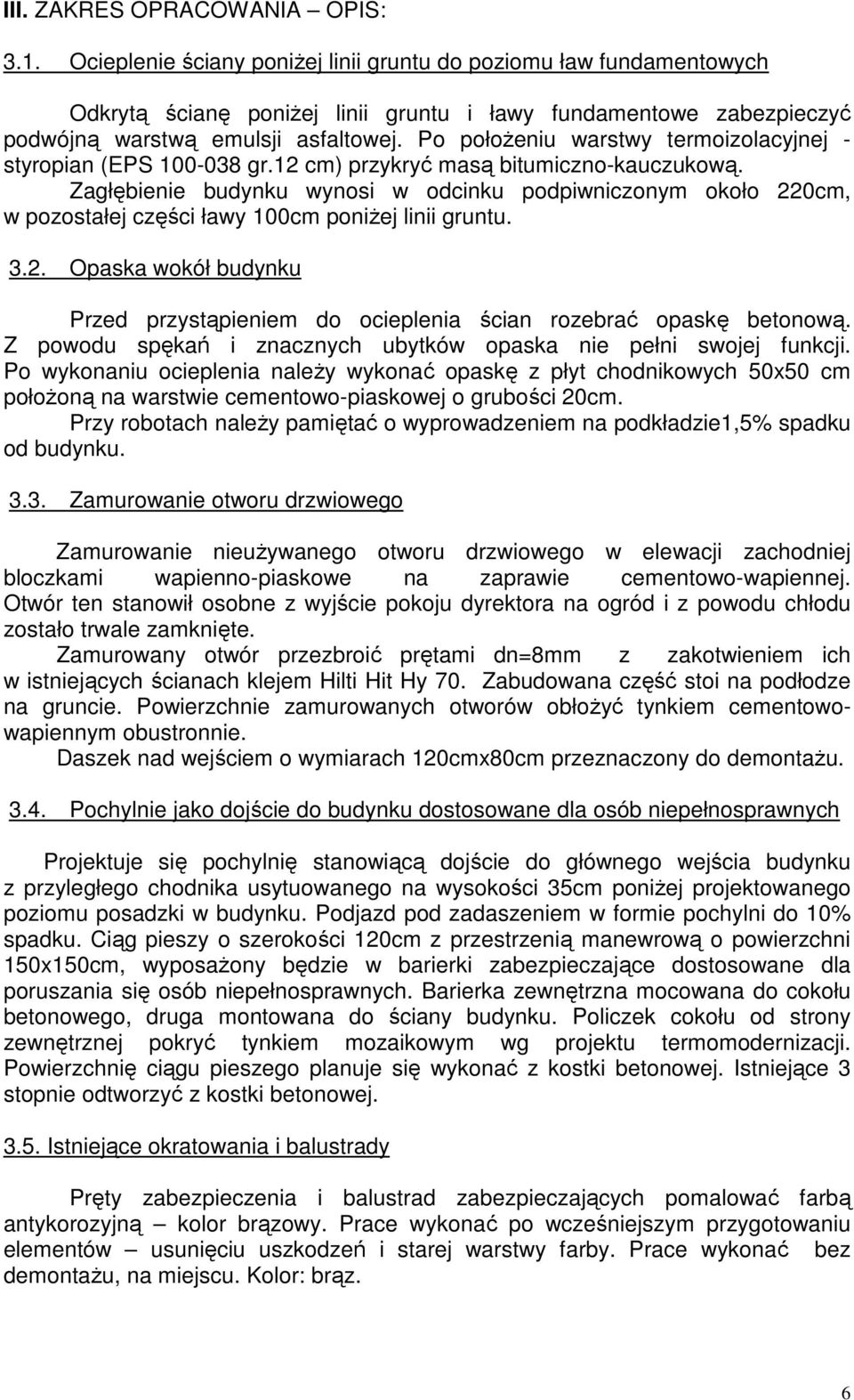

4 III. ZAKRES OPRACOWANIA OPIS: 3.1. Ocieplenie ściany poniżej linii gruntu do poziomu ław fundamentowych Odkrytą ścianę poniżej linii gruntu i ławy fundamentowe zabezpieczyć podwójną warstwą emulsji asfaltowej. Po położeniu warstwy termoizolacyjnej - styropian (EPS gr.12 cm) przykryć masą bitumiczno-kauczukową. Zagłębienie budynku wynosi w odcinku podpiwniczonym około 220cm, w pozostałej części ławy 100cm poniżej linii gruntu Opaska wokół budynku Przed przystąpieniem do ocieplenia ścian rozebrać opaskę betonową. Z powodu spękań i znacznych ubytków opaska nie pełni swojej funkcji. Po wykonaniu ocieplenia należy wykonać opaskę z płyt chodnikowych 50x50 cm położoną na warstwie cementowo-piaskowej o grubości 20cm. Przy robotach należy pamiętać o wyprowadzeniem na podkładzie1,5% spadku od budynku Zamurowanie otworu drzwiowego Zamurowanie nieużywanego otworu drzwiowego w elewacji zachodniej bloczkami wapienno-piaskowe na zaprawie cementowo-wapiennej. Otwór ten stanowił osobne z wyjście pokoju dyrektora na ogród i z powodu chłodu zostało trwale zamknięte. Zamurowany otwór przezbroić prętami dn=8mm z zakotwieniem ich w istniejących ścianach klejem Hilti Hit Hy 70. Zabudowana część stoi na podłodze na gruncie. Powierzchnie zamurowanych otworów obłożyć tynkiem cementowowapiennym obustronnie. Daszek nad wejściem o wymiarach 120cmx80cm przeznaczony do demontażu Pochylnie jako dojście do budynku dostosowane dla osób niepełnosprawnych Projektuje się pochylnię stanowiącą dojście do głównego wejścia budynku z przyległego chodnika usytuowanego na wysokości 35cm poniżej projektowanego poziomu posadzki w budynku. Podjazd pod zadaszeniem w formie pochylni do 10% spadku. Ciąg pieszy o szerokości 120cm z przestrzenią manewrową o powierzchni 150x150cm, wyposażony będzie w barierki zabezpieczające dostosowane dla poruszania się osób niepełnosprawnych. Barierka zewnętrzna mocowana do cokołu betonowego, druga montowana do ściany budynku. Policzek cokołu od strony zewnętrznej pokryć tynkiem mozaikowym wg projektu termomodernizacji. Powierzchnię ciągu pieszego planuje się wykonać z kostki betonowej. Istniejące 3 stopnie odtworzyć z kostki betonowej Istniejące okratowania i balustrady Pręty zabezpieczenia i balustrad zabezpieczających pomalować farbą antykorozyjną kolor brązowy. Prace wykonać po wcześniejszym przygotowaniu elementów usunięciu uszkodzeń i starej warstwy farby. Prace wykonać bez demontażu, na miejscu. Kolor: brąz. 6

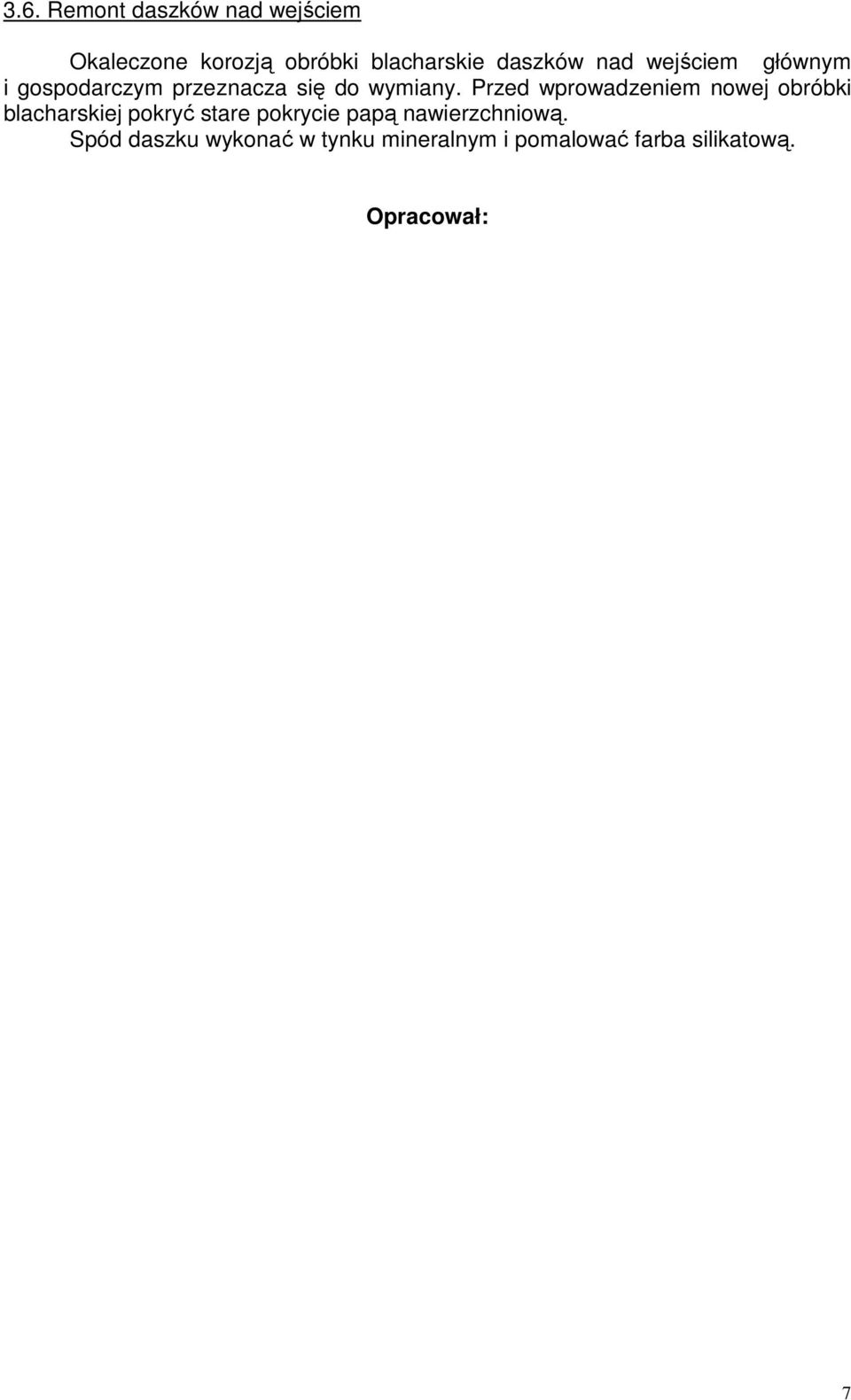

5 3.6. Remont daszków nad wejściem Okaleczone korozją obróbki blacharskie daszków nad wejściem głównym i gospodarczym przeznacza się do wymiany. Przed wprowadzeniem nowej obróbki blacharskiej pokryć stare pokrycie papą nawierzchniową. Spód daszku wykonać w tynku mineralnym i pomalować farba silikatową. Opracował: 7
