2 Spis treści 1.0 PODSTAWY FORMALNO-PRAWNE OŚWIADCZENIE PROJEKTANTA ZAŚWIADCZENIE PRZYNALEŻNOŚCI DO IZBY KSEROKOPIA UPRAWNIEŃ BUDOWLANYCH OPIS TECHNICZNY CEL I ZAKRES OPRACOWANIA DANE TECHNICZNE BUDYNKU ZAKRES ROBÓT REMONTOWYCH RYSUNKI

0 KSEROKOPIA UPRAWNIEŃ BUDOWLANYCH... 5 5.0 OPIS TECHNICZNY.

3 1.0 PODSTAWY FORMALNO-PRAWNE 1.1 Podstawa formalna: Umowa zawarta w 2014 roku zawarta pomiędzy Sądem Rejonowym w Siedlcach ul. Bpa Świrskiego 17, Siedlce, a Mirosławem Burta Zakład Usługowy ; Siedlce ul. Grabianowska Podstawy prawne: Rozporządzenie Ministra infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. 1.3 Wizja lokalna: 14 kwietnia 2014 roku 1.4 PB opracowano opierając się na: - wykonanej inwentaryzacji, zakresie prac budowlanych określonych przez Inwestora w umowie. 2.0 OŚWIADCZENIE PROJEKTANTA Siedlce, dnia 20 kwietnia 2013r. OŚWIADCZENIE Zgodnie z artykułem 20 ust.4 Prawa Budowlanego (Dz. U. Nr 243 z 2010r poz z późniejszymi zmianami) oświadczam jako projektant, że projekt budowlany: "Remontu dachu polegający na wymianie rynien i obróbek blacharskich,, budynku Sądu Rejonowego w Siedlcach usytuowanym w budynku przy ulicy bpa Świrskiego 17 w Siedlcach sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. podpis - pieczątka 3

1.3 Wizja lokalna: 14 kwietnia 2014 roku 1.4 PB opracowano opierając się na: - wykonanej inwentaryzacji, zakresie prac budowlanych określonych przez Inwestora w umowie. 2.0 OŚWIADCZENIE PROJEKTANTA Siedlce, dnia 20 kwietnia 2013r.

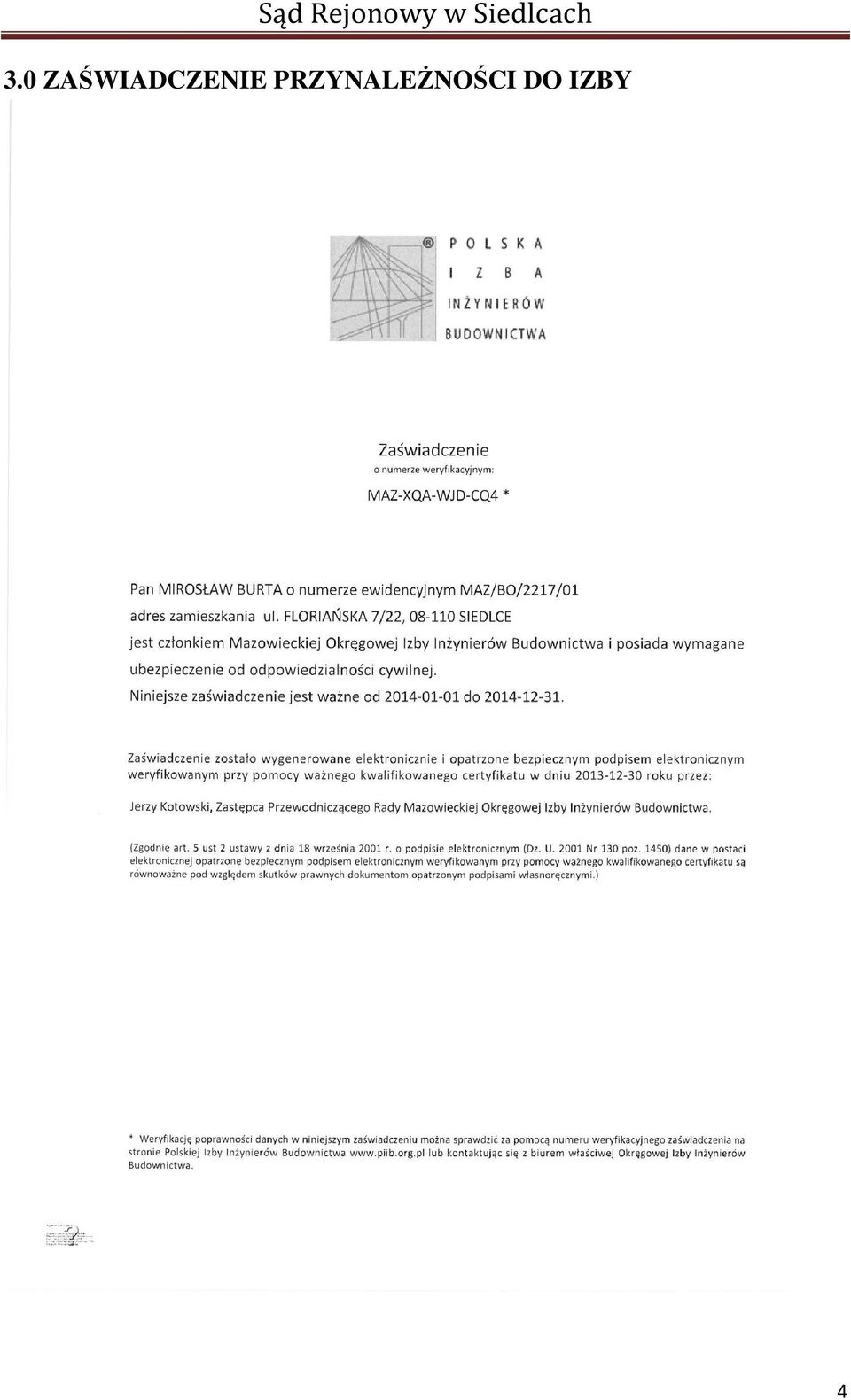

4 3.0 ZAŚWIADCZENIE PRZYNALEŻNOŚCI DO IZBY 4

5 4.0 KSEROKOPIA UPRAWNIEŃ BUDOWLANYCH 5

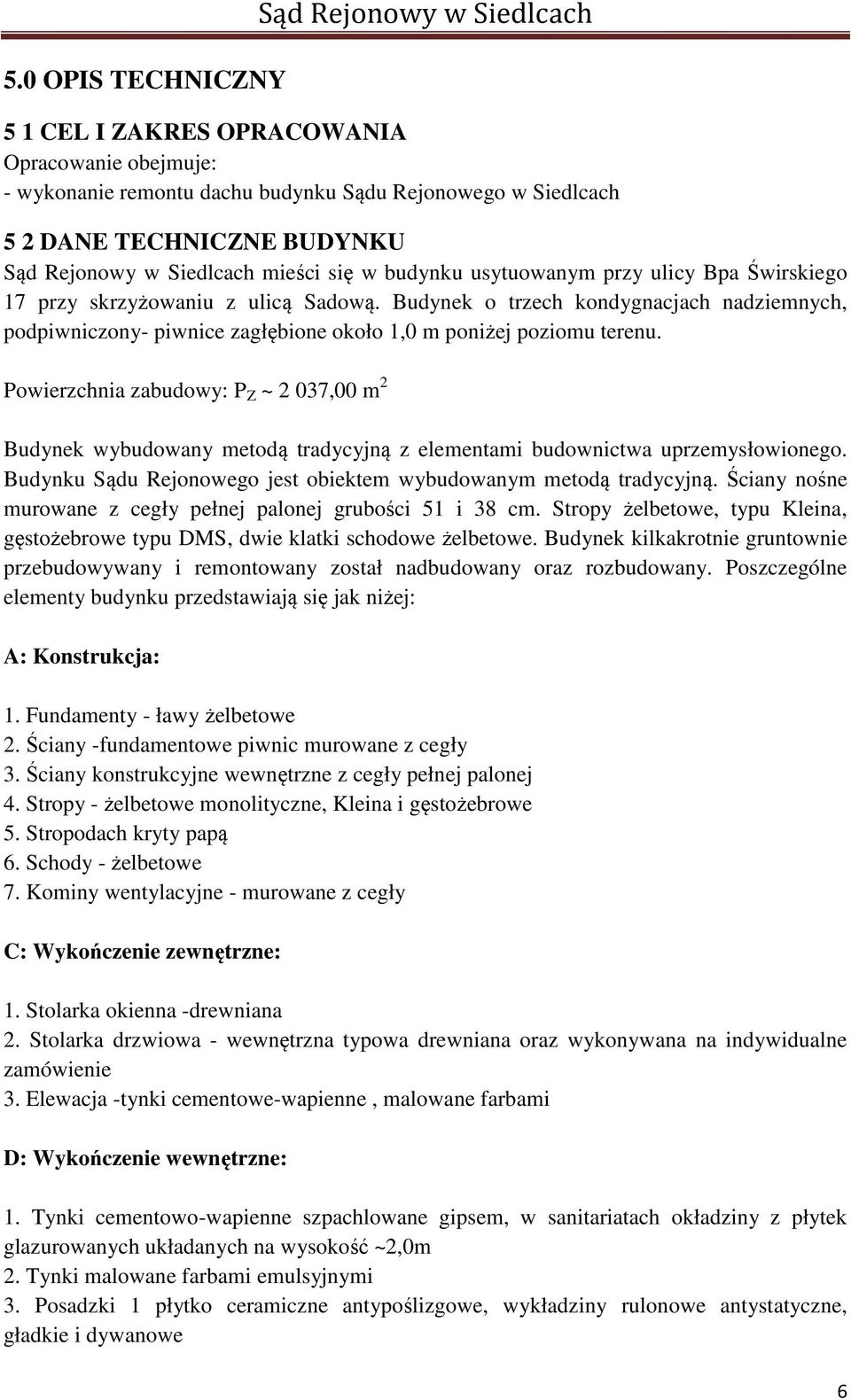

6 5.0 OPIS TECHNICZNY Sąd Rejonowy w Siedlcach 5 1 CEL I ZAKRES OPRACOWANIA Opracowanie obejmuje: - wykonanie remontu dachu budynku Sądu Rejonowego w Siedlcach 5 2 DANE TECHNICZNE BUDYNKU Sąd Rejonowy w Siedlcach mieści się w budynku usytuowanym przy ulicy Bpa Świrskiego 17 przy skrzyżowaniu z ulicą Sadową. Budynek o trzech kondygnacjach nadziemnych, podpiwniczony- piwnice zagłębione około 1,0 m poniżej poziomu terenu. Powierzchnia zabudowy: P Z ~ 2 037,00 m 2 Budynek wybudowany metodą tradycyjną z elementami budownictwa uprzemysłowionego. Budynku Sądu Rejonowego jest obiektem wybudowanym metodą tradycyjną. Ściany nośne murowane z cegły pełnej palonej grubości 51 i 38 cm. Stropy żelbetowe, typu Kleina, gęstożebrowe typu DMS, dwie klatki schodowe żelbetowe. Budynek kilkakrotnie gruntownie przebudowywany i remontowany został nadbudowany oraz rozbudowany. Poszczególne elementy budynku przedstawiają się jak niżej: A: Konstrukcja: 1. Fundamenty - ławy żelbetowe 2. Ściany -fundamentowe piwnic murowane z cegły 3. Ściany konstrukcyjne wewnętrzne z cegły pełnej palonej 4. Stropy - żelbetowe monolityczne, Kleina i gęstożebrowe 5. Stropodach kryty papą 6. Schody - żelbetowe 7. Kominy wentylacyjne - murowane z cegły C: Wykończenie zewnętrzne: 1. Stolarka okienna -drewniana 2. Stolarka drzwiowa - wewnętrzna typowa drewniana oraz wykonywana na indywidualne zamówienie 3. Elewacja -tynki cementowe-wapienne, malowane farbami D: Wykończenie wewnętrzne: 1. Tynki cementowo-wapienne szpachlowane gipsem, w sanitariatach okładziny z płytek glazurowanych układanych na wysokość ~2,0m 2. Tynki malowane farbami emulsyjnymi 3. Posadzki 1 płytko ceramiczne antypoślizgowe, wykładziny rulonowe antystatyczne, gładkie i dywanowe 6

Budynek o trzech kondygnacjach nadziemnych, podpiwniczony- piwnice zagłębione około 1,0 m poniżej poziomu terenu.

7 E: Instalacje: Budynek wyposażony w następujące instalacje: wod-kan; ppoż.; centralnego ogrzewania ; cwu., wentylacji grawitacyjnej; instalacje elektryczne: oświetleniowa i gniazd elektrycznych, teletechniczna, sygnalizacji włamania i napadu; sygnalizacji ppoż. 5.3 ZAKRES ROBÓT REMONTOWYCH W dniu 14 sierpnia 2013 roku dokonano wizji lokalnej na dachu budynku Sadu Rejonowego w Siedlcach przy ulicy Bpa Świrskiego 17. W trakcie oględzin wykonano pomiary inwentaryzacyjne oraz dokonano oceny stanu technicznego elementów stropodachu budynku. Stwierdzono co następuje: 1. Pokrycie dachu papa termozgrzewalna - w dobrym stanie technicznym (użytkownik nie zgłasza przecieków w trakcie opadów) 2. Obróbki blacharskie gzymsu z blachy stalowej ocynkowanej, malowanej w złym stanie technicznym, obróbki przerdzewiałe i miejscowo nieszczelne - zakwalifikowane do wymiany 3. Rynny z blachy stalowej ocynkowanej d-15 cm, malowane przerdzewiałe i miejscowo nieszczelne, pozapadane. Dodatkowo przerdzewiałe uchwyty rynnowe uniemożliwiają regulacje spadków. Rynny wraz z rynajzami do wymiany. 4. Zbiorniczki mocowane na rurach spustowych przerdzewiałe, do wymiany. W ramach robót remontowych należy dokonać wymiany zużytych elementów dachu. Należy wykonać następujące roboty remontowe: 1. Zdemontować : rynny wraz z uchwytami rynnowymi, obróbki blacharskie gzymsu, pas nadrynnowy. 2. Wykonać regulacje powierzchni gzymsu - ( powierzchnię poziomą szerokości 35 cm oraz część pionową wysokości 35 cm ) poprzez wyłożenie deskami gr. 38 mm. Deski impregnowane ppoż. i antygrzybicznie np. preparatem Fobosem 4, należy mocować do konstrukcji gzymsu dyblami stalowymi. Dopuszcza się mocowanie desek na płaszczyźnie poziomej kolkami rozporowymi d- 10 mm. Mocowania desek co około cm (długość ~58 mb). 3. Wykonanie obróbki blacharskiej gzymsy blachą stalową powlekaną gr. 0,50 mm w kolorze brązu. Obróbka blacharska wykonana jako ciągła szerokości- wraz z okapem - 80 cm. Zwrócić szczególną uwagę na szczelność połączenia poziomych obróbek blacharskich gzymsu. (długość ~58 mb) 4. Zamontować system rynien stalowych d-15 cm wraz z nowymi uchwytami. Można zastosować system Niagara f-my Pruszyński, w kolorze brązowym. Można zastosować każdy inny system mający dopuszczenia do stosowania na rynku (długość ~58 mb). 7

3 ZAKRES ROBÓT REMONTOWYCH W dniu 14 sierpnia 2013 roku dokonano wizji lokalnej na dachu budynku Sadu Rejonowego w Siedlcach przy ulicy Bpa Świrskiego 17.

8 5. Pas nadrynnowy z blachy stalowej ocynkowanej powlekanej gr. 0,50mm. Szerokość pasa nadrynnowego ~35 cm ( długość ~58 mb). 6. Wykonać uzupełnienia pasa szerokość 1,0 m z papy termozgrzewalnej, wzdłuż rynny (57 m2). 7. Wykonać montaż zbiorniczków stalowych z blachy stalowej ocynkowanej, powlekanej o wymiarach 30*50*5O cm na rurach spustowych (1 szt.) 8. Wykonać uszczelnienia uchwytów odgromowych - kpl 1 Roboty remontowe dotyczą całej powierzchni dachu. W drugim etapie należy wykonać remont od strony południowej. Miejsce remontu oznaczono na rzucie. Projektant: mgr inż. Mirosław Burta upr. BP. 4224/1/2/84 8

Wykonać montaż zbiorniczków stalowych z blachy stalowej ocynkowanej, powlekanej o wymiarach 30*50*5O cm na rurach spustowych (1 szt.) 8.

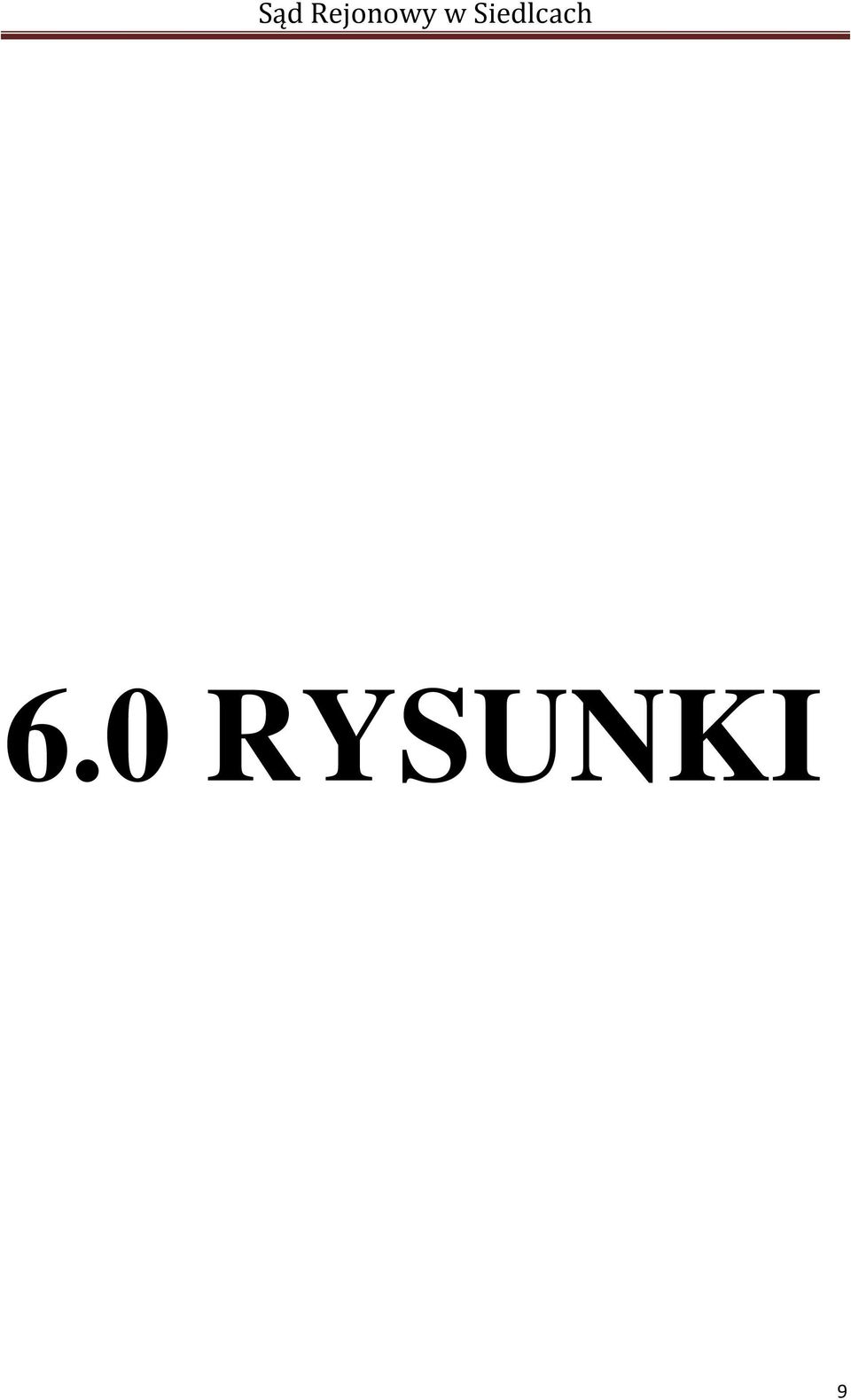

9 6.0 RYSUNKI 9
