NAZWA ZADANIA: TERMOMODERNIZACJA BUDYNKU OSP W BŁAŻOWEJ

Wielkość: px

Rozpocząć pokaz od strony:

Download "NAZWA ZADANIA: TERMOMODERNIZACJA BUDYNKU OSP W BŁAŻOWEJ"

Alojzy Socha
8 lat temu
Przeglądów:

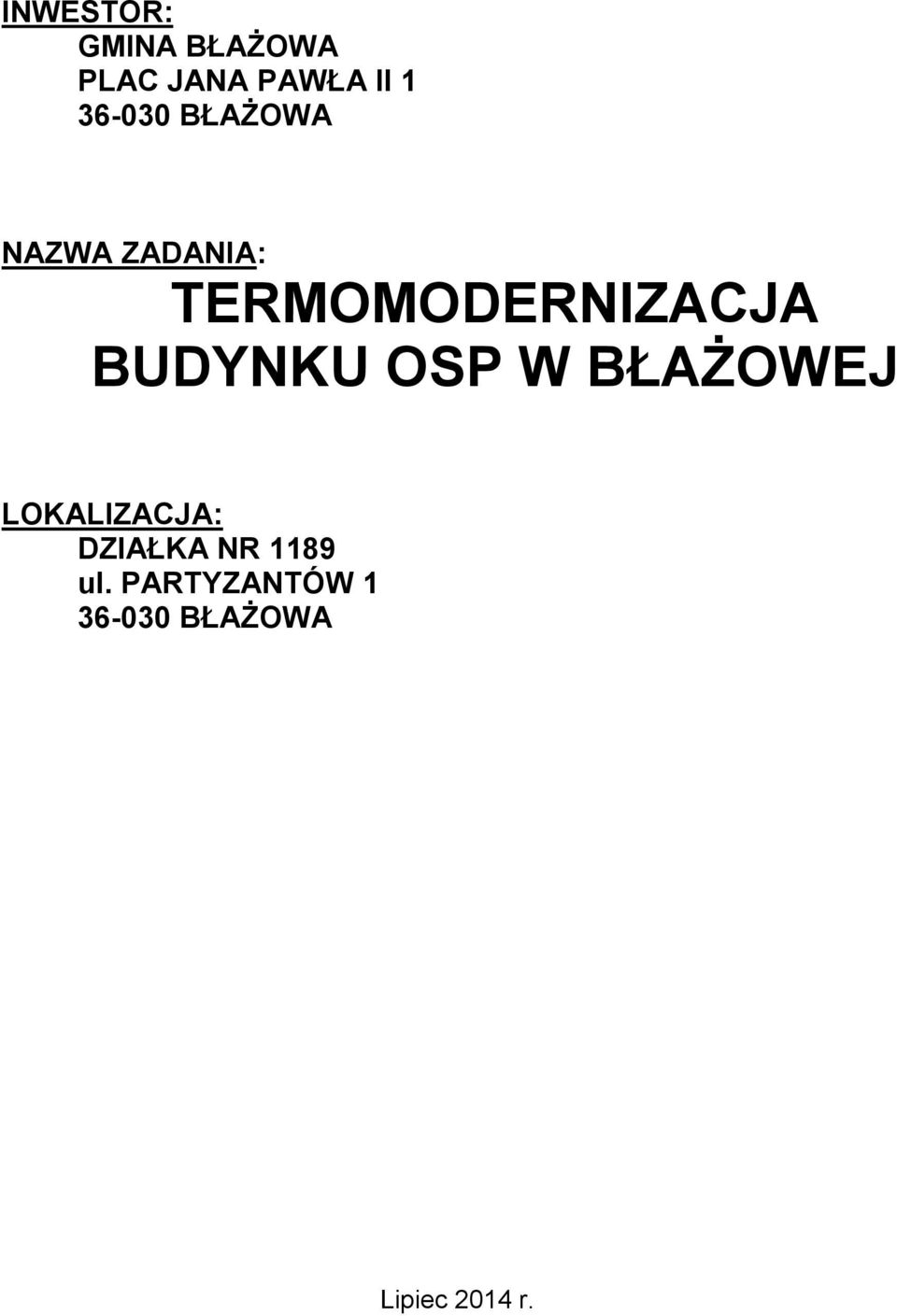

1 INWESTOR: GMINA BŁAŻOWA PLAC JANA PAWŁA II BŁAŻOWA NAZWA ZADANIA: TERMOMODERNIZACJA BUDYNKU OSP W BŁAŻOWEJ LOKALIZACJA: DZIAŁKA NR 1189 ul. PARTYZANTÓW BŁAŻOWA Lipiec 2014 r.

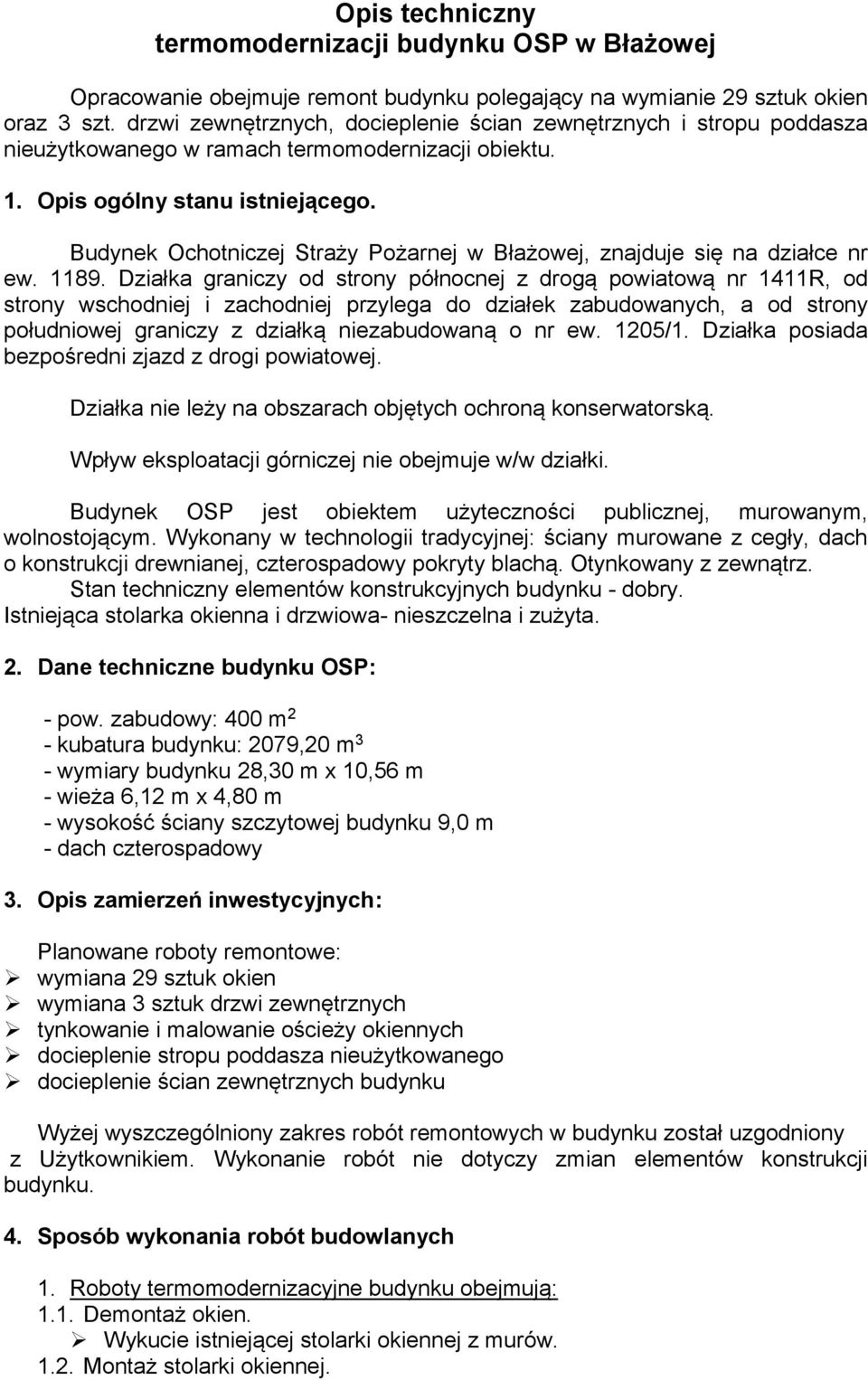

2 Opis techniczny termomodernizacji budynku OSP w Błażowej Opracowanie obejmuje remont budynku polegający na wymianie 29 sztuk okien oraz 3 szt. drzwi zewnętrznych, docieplenie ścian zewnętrznych i stropu poddasza nieużytkowanego w ramach termomodernizacji obiektu. 1. Opis ogólny stanu istniejącego. Budynek Ochotniczej Straży Pożarnej w Błażowej, znajduje się na działce nr ew Działka graniczy od strony północnej z drogą powiatową nr 1411R, od strony wschodniej i zachodniej przylega do działek zabudowanych, a od strony południowej graniczy z działką niezabudowaną o nr ew. 1205/1. Działka posiada bezpośredni zjazd z drogi powiatowej. Działka nie leży na obszarach objętych ochroną konserwatorską. Wpływ eksploatacji górniczej nie obejmuje w/w działki. Budynek OSP jest obiektem użyteczności publicznej, murowanym, wolnostojącym. Wykonany w technologii tradycyjnej: ściany murowane z cegły, dach o konstrukcji drewnianej, czterospadowy pokryty blachą. Otynkowany z zewnątrz. Stan techniczny elementów konstrukcyjnych budynku - dobry. Istniejąca stolarka okienna i drzwiowa- nieszczelna i zużyta. 2. Dane techniczne budynku OSP: - pow. zabudowy: 400 m 2 - kubatura budynku: 2079,20 m 3 - wymiary budynku 28,30 m x 10,56 m - wieża 6,12 m x 4,80 m - wysokość ściany szczytowej budynku 9,0 m - dach czterospadowy 3. Opis zamierzeń inwestycyjnych: Planowane roboty remontowe: wymiana 29 sztuk okien wymiana 3 sztuk drzwi zewnętrznych tynkowanie i malowanie ościeży okiennych docieplenie stropu poddasza nieużytkowanego docieplenie ścian zewnętrznych budynku Wyżej wyszczególniony zakres robót remontowych w budynku został uzgodniony z Użytkownikiem. Wykonanie robót nie dotyczy zmian elementów konstrukcji budynku. 4. Sposób wykonania robót budowlanych 1. Roboty termomodernizacyjne budynku obejmują: 1.1. Demontaż okien. Wykucie istniejącej stolarki okiennej z murów Montaż stolarki okiennej.

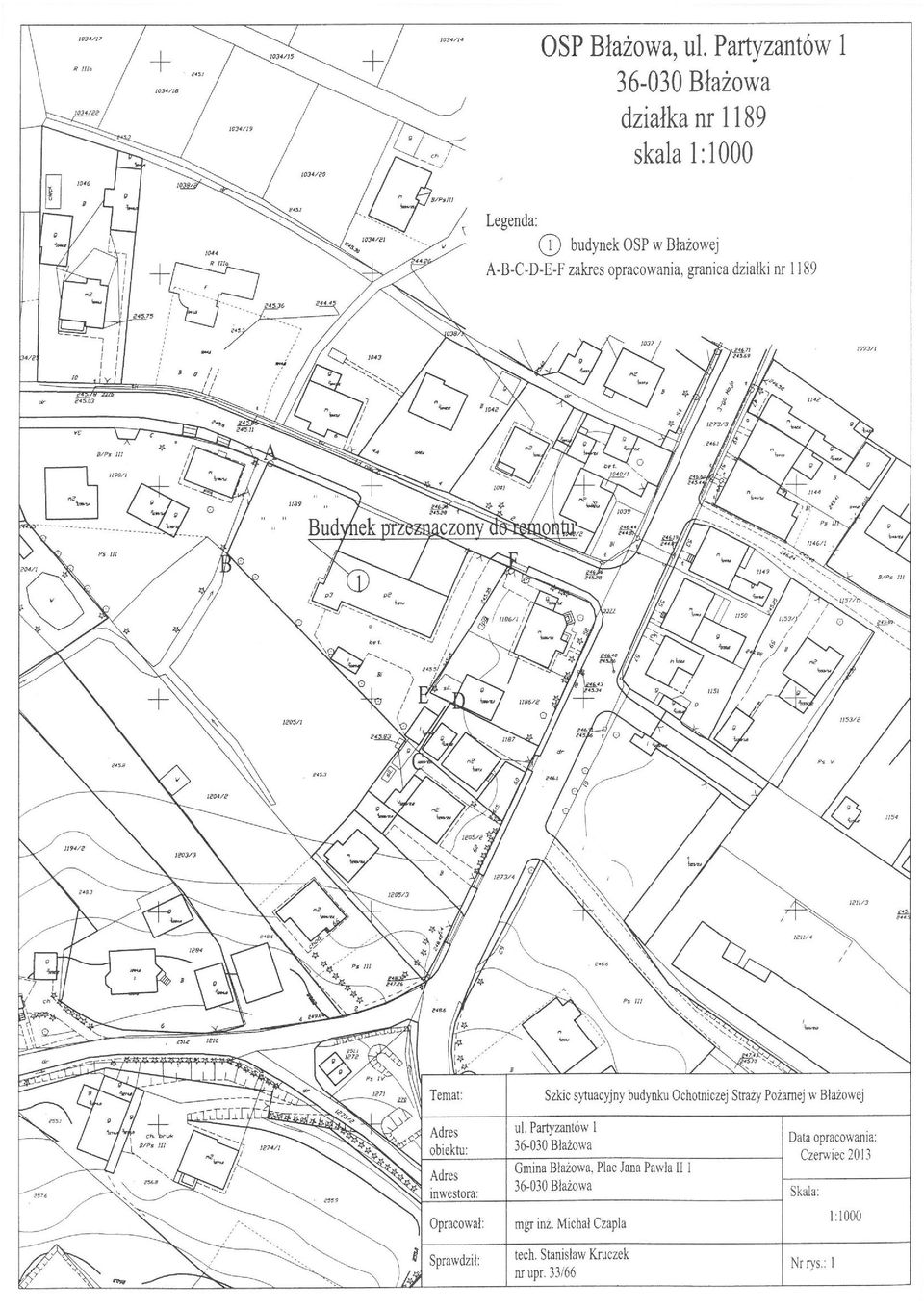

Budynek Ochotniczej Straży Pożarnej w Błażowej, znajduje się na działce nr ew. 1189.

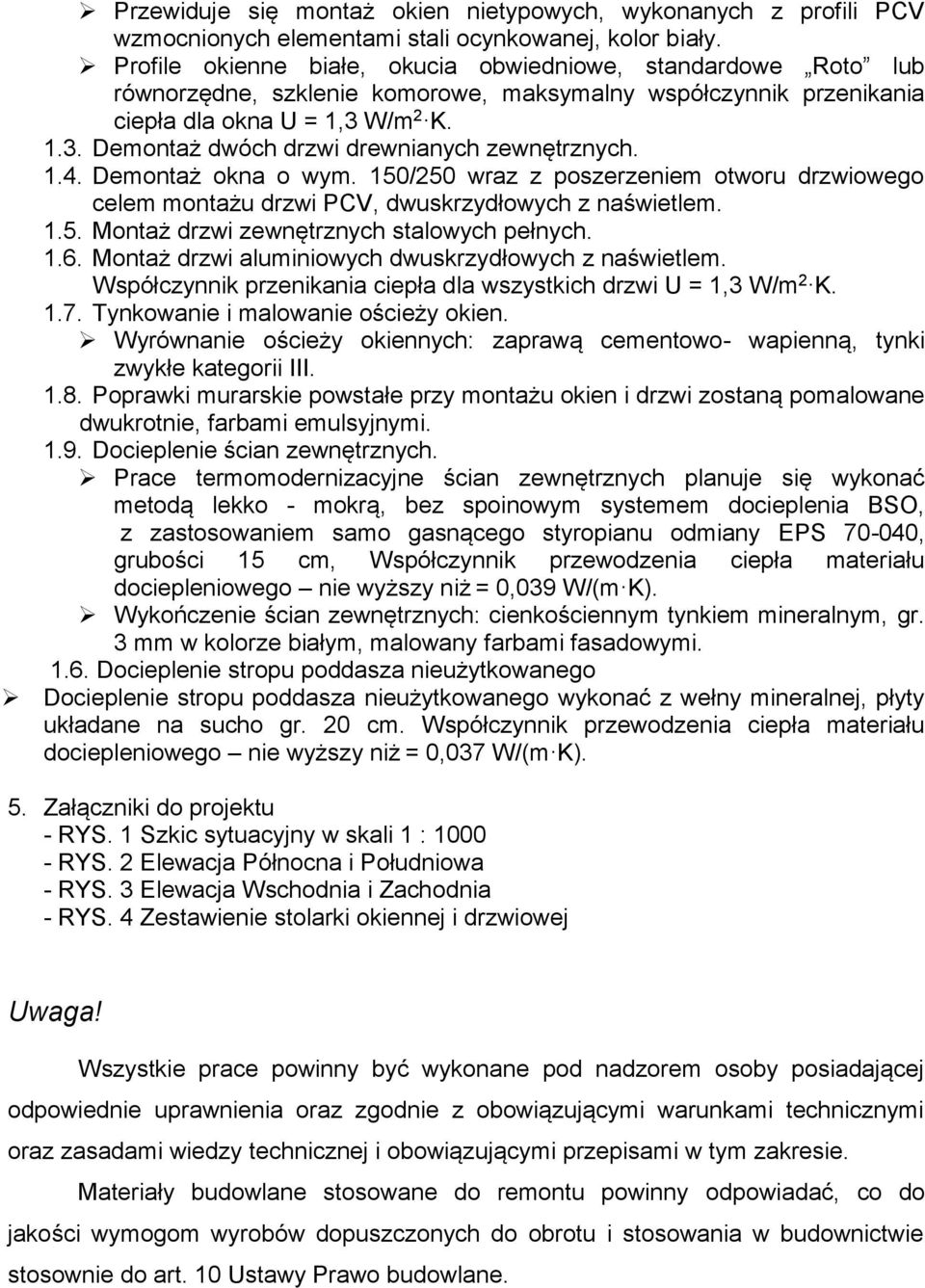

3 Przewiduje się montaż okien nietypowych, wykonanych z profili PCV wzmocnionych elementami stali ocynkowanej, kolor biały. Profile okienne białe, okucia obwiedniowe, standardowe Roto lub równorzędne, szklenie komorowe, maksymalny współczynnik przenikania ciepła dla okna U = 1,3 W/m 2 K Demontaż dwóch drzwi drewnianych zewnętrznych Demontaż okna o wym. 150/250 wraz z poszerzeniem otworu drzwiowego celem montażu drzwi PCV, dwuskrzydłowych z naświetlem Montaż drzwi zewnętrznych stalowych pełnych Montaż drzwi aluminiowych dwuskrzydłowych z naświetlem. Współczynnik przenikania ciepła dla wszystkich drzwi U = 1,3 W/m 2 K Tynkowanie i malowanie ościeży okien. Wyrównanie ościeży okiennych: zaprawą cementowo- wapienną, tynki zwykłe kategorii III Poprawki murarskie powstałe przy montażu okien i drzwi zostaną pomalowane dwukrotnie, farbami emulsyjnymi Docieplenie ścian zewnętrznych. Prace termomodernizacyjne ścian zewnętrznych planuje się wykonać metodą lekko - mokrą, bez spoinowym systemem docieplenia BSO, z zastosowaniem samo gasnącego styropianu odmiany EPS , grubości 15 cm, Współczynnik przewodzenia ciepła materiału dociepleniowego nie wyższy niż = 0,039 W/(m K). Wykończenie ścian zewnętrznych: cienkościennym tynkiem mineralnym, gr. 3 mm w kolorze białym, malowany farbami fasadowymi Docieplenie stropu poddasza nieużytkowanego Docieplenie stropu poddasza nieużytkowanego wykonać z wełny mineralnej, płyty układane na sucho gr. 20 cm. Współczynnik przewodzenia ciepła materiału dociepleniowego nie wyższy niż = 0,037 W/(m K). 5. Załączniki do projektu - RYS. 1 Szkic sytuacyjny w skali 1 : RYS. 2 Elewacja Północna i Południowa - RYS. 3 Elewacja Wschodnia i Zachodnia - RYS. 4 Zestawienie stolarki okiennej i drzwiowej Uwaga! Wszystkie prace powinny być wykonane pod nadzorem osoby posiadającej odpowiednie uprawnienia oraz zgodnie z obowiązującymi warunkami technicznymi oraz zasadami wiedzy technicznej i obowiązującymi przepisami w tym zakresie. Materiały budowlane stosowane do remontu powinny odpowiadać, co do jakości wymogom wyrobów dopuszczonych do obrotu i stosowania w budownictwie stosownie do art. 10 Ustawy Prawo budowlane.

W/m 2 K. 1.3. Demontaż dwóch drzwi drewnianych zewnętrznych. 1.4. Demontaż okna o wym. 150/250 wraz z poszerzeniem otworu drzwiowego celem montażu drzwi PCV, dwuskrzydłowych z naświetlem. 1.5. Montaż drzwi zewnętrznych stalowych pełnych.

5 ELEWACJA PÓŁNOCNA ELEWACJA POŁUDNIOWA Rys. 3

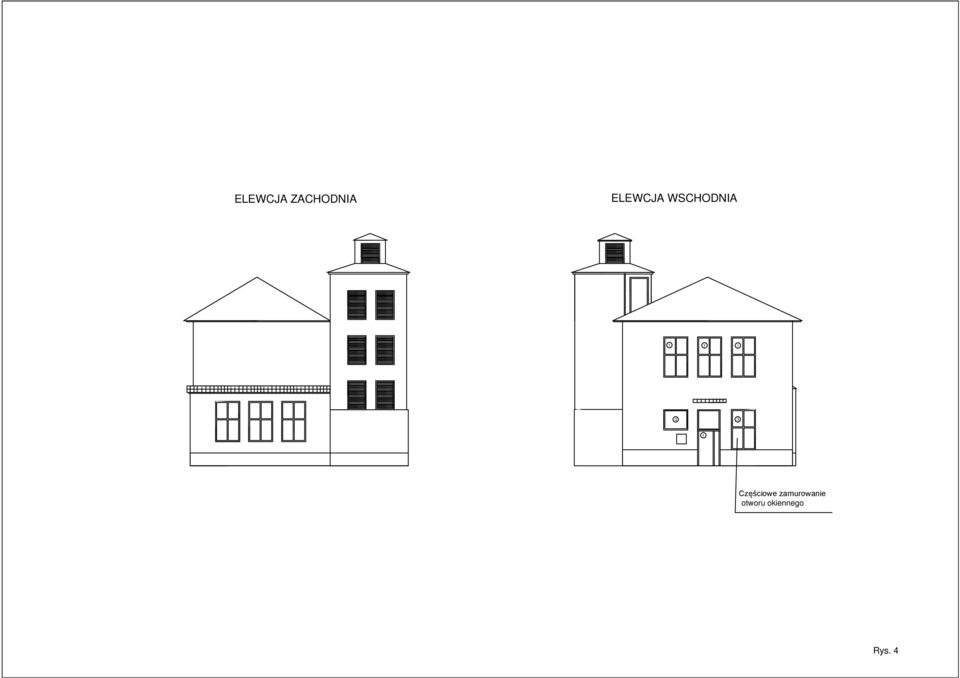

6 ELEWCJA ZACHODNIA ELEWCJA WSCHODNIA Częściowe zamurowanie otworu okiennego Rys. 4

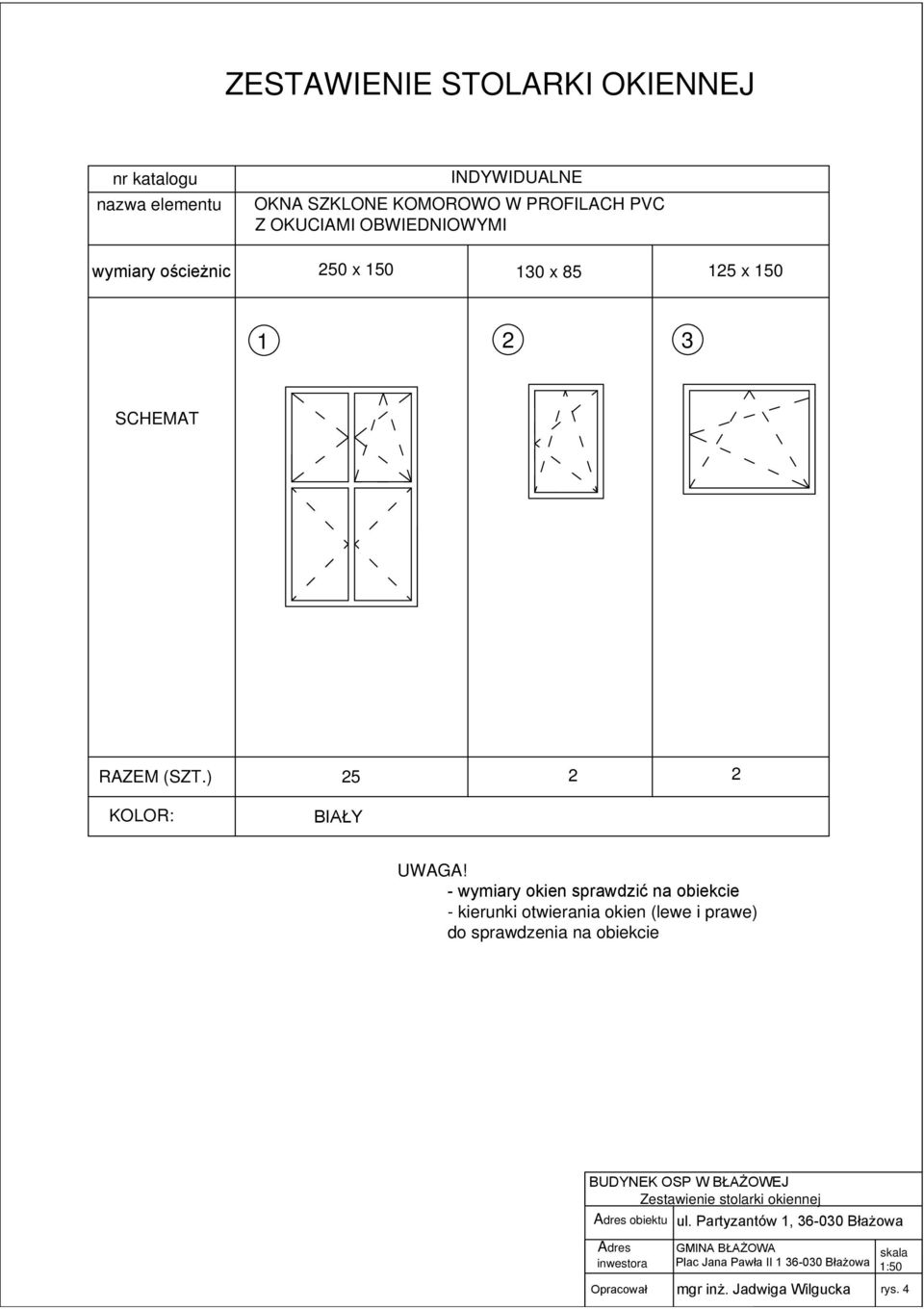

7 ZESTAWIENIE STOLARKI OKIENNEJ nr katalogu nazwa elementu INDYWIDUALNE OKNA SZKLONE KOMOROWO W PROFILACH PVC Z OKUCIAMI OBWIEDNIOWYMI wymiary ościeżnic 250 x x x SCHEMAT RAZEM (SZT.) KOLOR: 25 BIAŁY 2 2 UWAGA! - wymiary okien sprawdzić na obiekcie - kierunki otwierania okien (lewe i prawe) do sprawdzenia na obiekcie BUDYNEK OSP W BŁAŻOWEJ Zestawienie stolarki okiennej Adres obiektu ul. Partyzantów 1, Błażowa Adres inwestora Opracował GMINA BŁAŻOWA Plac Jana Pawła II Błażowa mgr inż. Jadwiga Wilgucka skala 1:50 rys. 4

- wymiary okien sprawdzić na obiekcie - kierunki otwierania okien (lewe i prawe) do sprawdzenia na obiekcie BUDYNEK OSP W BŁAŻOWEJ

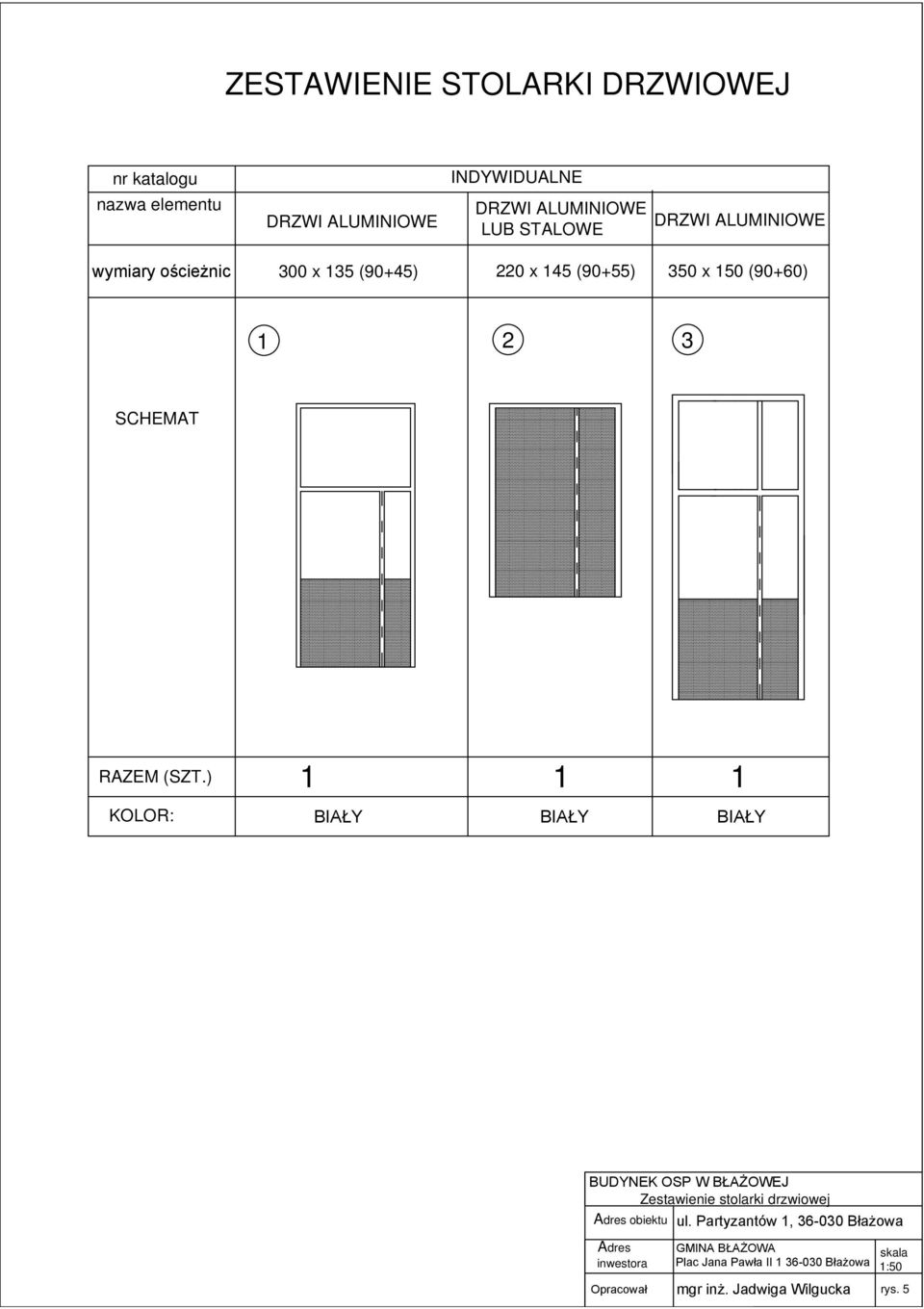

8 ZESTAWIENIE STOLARKI DRZWIOWEJ nr katalogu INDYWIDUALNE nazwa elementu DRZWI ALUMINIOWE DRZWI ALUMINIOWE LUB STALOWE DRZWI ALUMINIOWE wymiary ościeżnic 300 x 135 (90+45) 220 x 145 (90+55) 350 x 150 (90+60) SCHEMAT RAZEM (SZT.) KOLOR: BIAŁY BIAŁY BIAŁY BUDYNEK OSP W BŁAŻOWEJ Zestawienie stolarki drzwiowej Adres obiektu ul. Partyzantów 1, Błażowa Adres inwestora Opracował GMINA BŁAŻOWA Plac Jana Pawła II Błażowa mgr inż. Jadwiga Wilgucka skala 1:50 rys. 5

) 1 1 1 KOLOR: BIAŁY BIAŁY BIAŁY BUDYNEK OSP W BŁAŻOWEJ Zestawienie stolarki drzwiowej Adres obiektu ul.
