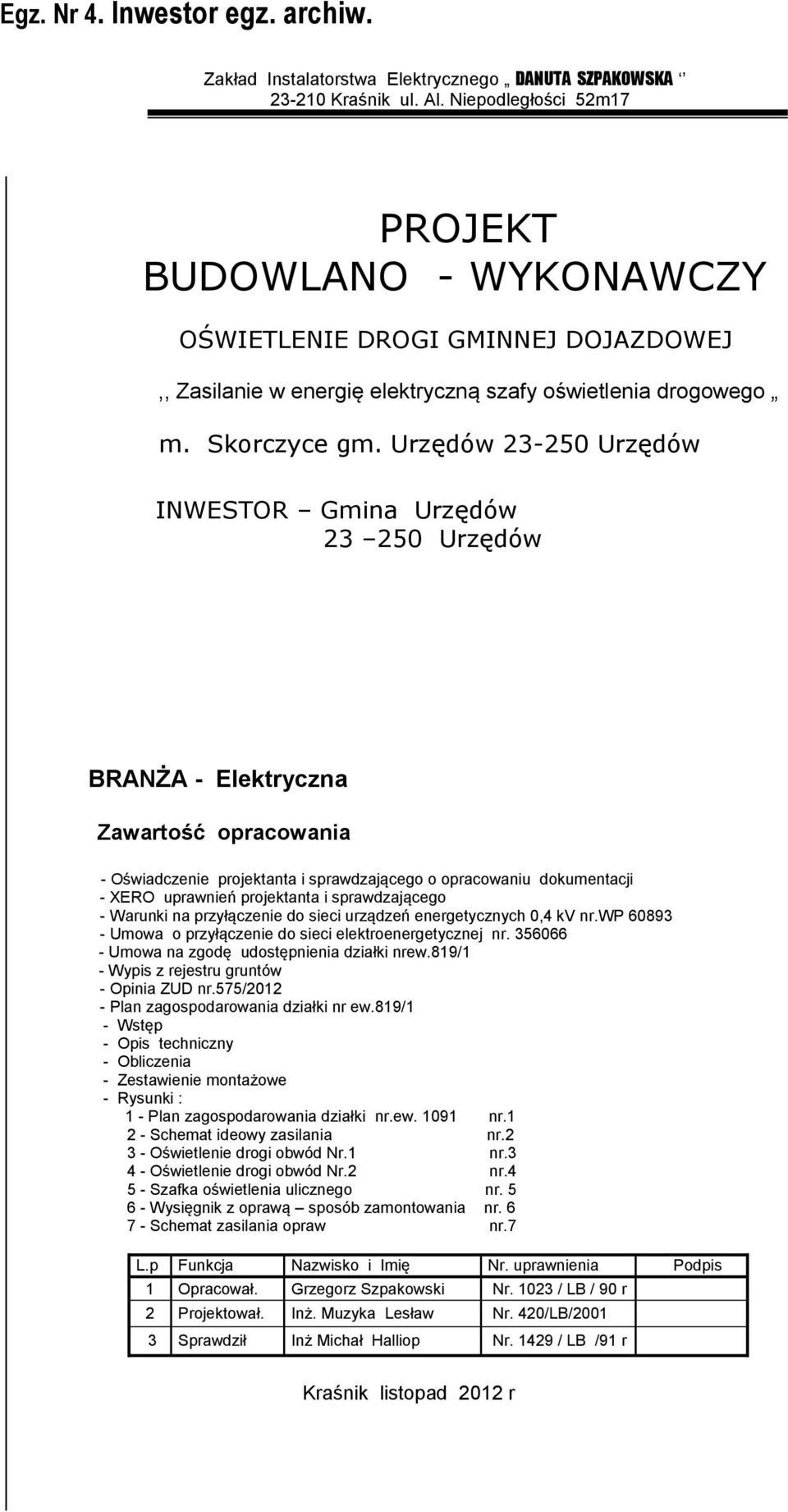

1 Egz. Nr 4. Inwestor egz. archiw. Zakład Instalatorstwa Elektrycznego DANUTA SZPAKOWSKA Kraśnik ul. Al. Niepodległości 52m17 PROJEKT BUDOWLANO - WYKONAWCZY OŚWIETLENIE DROGI GMINNEJ DOJAZDOWEJ,, Zasilanie w energię elektryczną szafy oświetlenia drogowego m. Skorczyce gm. Urzędów Urzędów INWESTOR Gmina Urzędów Urzędów BRANŻA - Elektryczna Zawartość opracowania - Oświadczenie projektanta i sprawdzającego o opracowaniu dokumentacji - XERO uprawnień projektanta i sprawdzającego - Warunki na przyłączenie do sieci urządzeń energetycznych 0,4 kv nr.wp Umowa o przyłączenie do sieci elektroenergetycznej nr Umowa na zgodę udostępnienia działki nrew.819/1 - Wypis z rejestru gruntów - Opinia ZUD nr.575/ Plan zagospodarowania działki nr ew.819/1 - Wstęp - Opis techniczny - Obliczenia - Zestawienie montażowe - Rysunki : 1 - Plan zagospodarowania działki nr.ew nr Schemat ideowy zasilania nr Oświetlenie drogi obwód Nr.1 nr Oświetlenie drogi obwód Nr.2 nr Szafka oświetlenia ulicznego nr Wysięgnik z oprawą sposób zamontowania nr Schemat zasilania opraw nr.7 L.p Funkcja Nazwisko i Imię Nr. uprawnienia Podpis 1 Opracował. Grzegorz Szpakowski Nr / LB / 90 r 2 Projektował. Inż. Muzyka Lesław Nr. 420/LB/ Sprawdził Inż Michał Halliop Nr / LB /91 r Kraśnik listopad 2012 r

Urzędów 23-250 Urzędów INWESTOR Gmina Urzędów 23 250 Urzędów BRANŻA - Elektryczna Zawartość opracowania - Oświadczenie projektanta i sprawdzającego o opracowaniu dokumentacji - XERO uprawnień

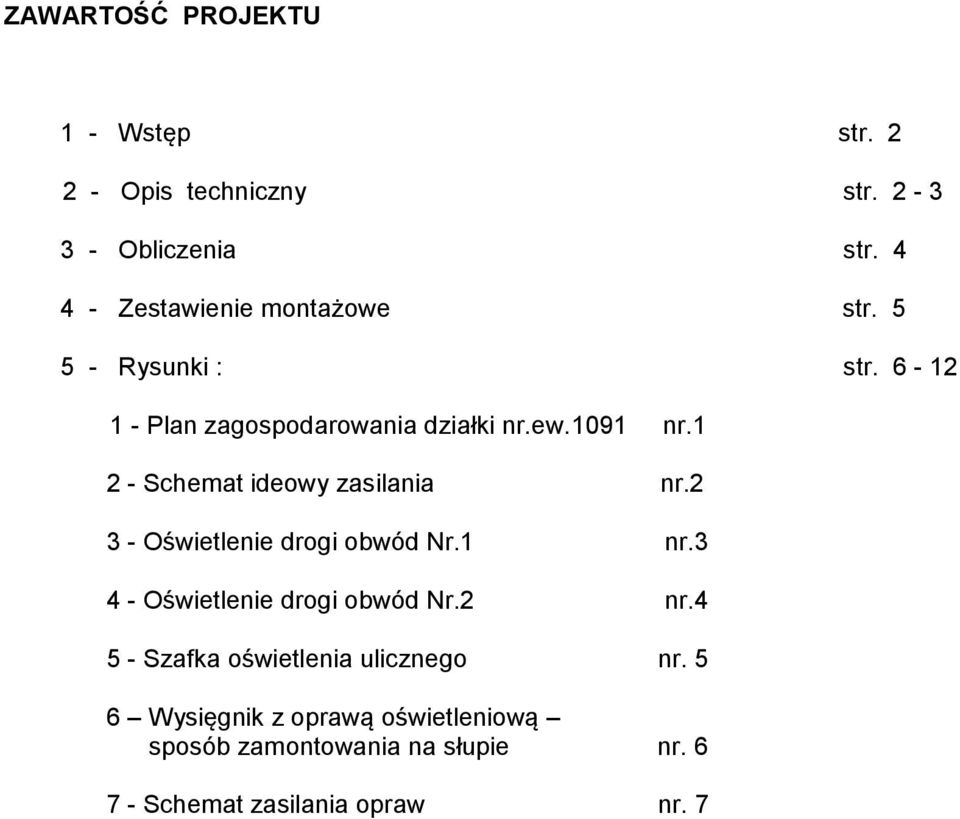

2 ZAWARTOŚĆ PROJEKTU 1 - Wstęp str Opis techniczny str Obliczenia str Zestawienie montażowe str Rysunki : str Plan zagospodarowania działki nr.ew.1091 nr Schemat ideowy zasilania nr Oświetlenie drogi obwód Nr.1 nr Oświetlenie drogi obwód Nr.2 nr Szafka oświetlenia ulicznego nr. 5 6 Wysięgnik z oprawą oświetleniową sposób zamontowania na słupie nr Schemat zasilania opraw nr. 7

1 2 - Schemat ideowy zasilania nr.2 3 - Oświetlenie drogi obwód Nr.1 nr.3 4 - Oświetlenie drogi obwód Nr.2 nr.

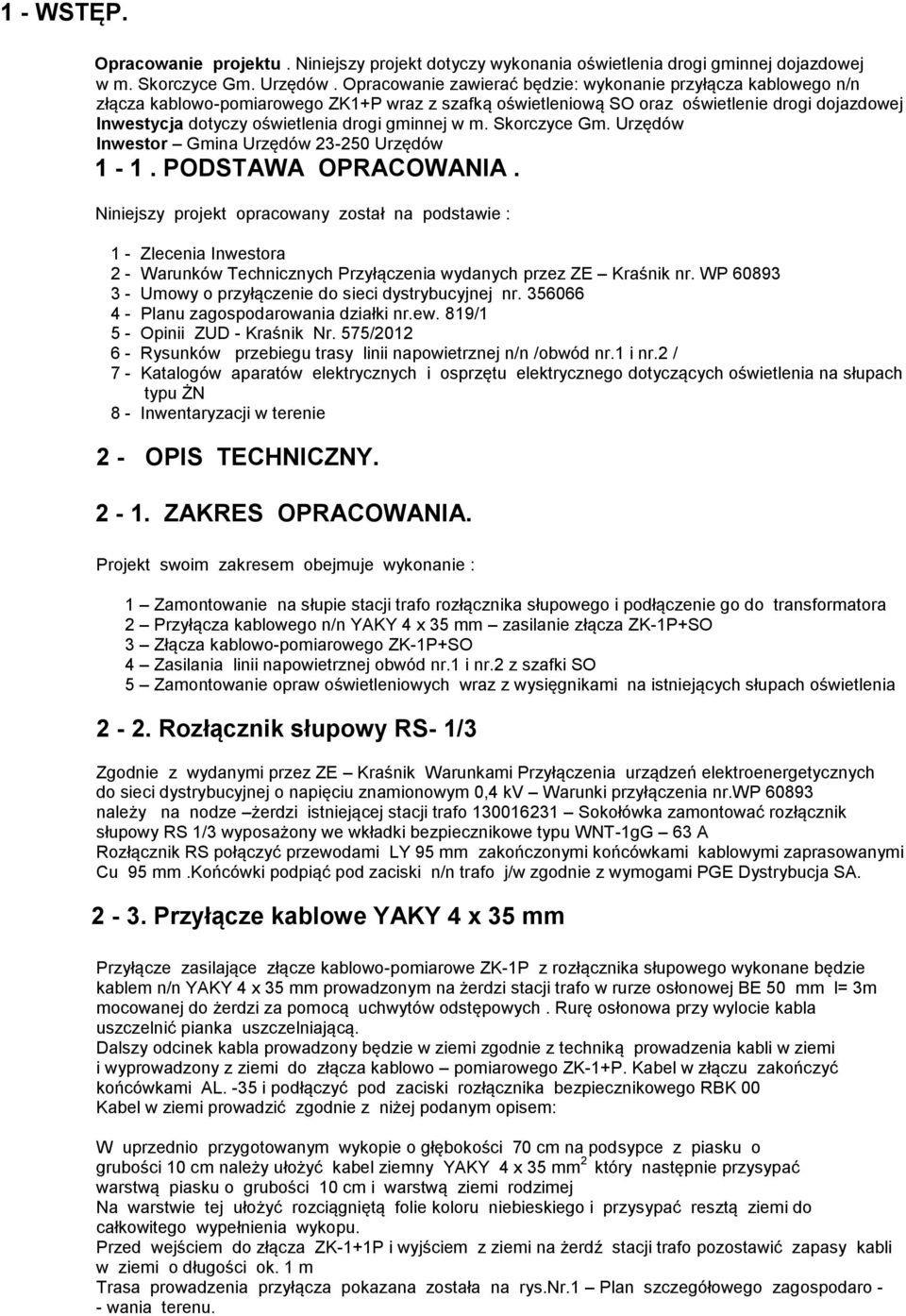

3 1 - WSTĘP. Opracowanie projektu. Niniejszy projekt dotyczy wykonania oświetlenia drogi gminnej dojazdowej w m. Skorczyce Gm. Urzędów. Opracowanie zawierać będzie: wykonanie przyłącza kablowego n/n złącza kablowo-pomiarowego ZK1+P wraz z szafką oświetleniową SO oraz oświetlenie drogi dojazdowej Inwestycja dotyczy oświetlenia drogi gminnej w m. Skorczyce Gm. Urzędów Inwestor Gmina Urzędów Urzędów 1-1. PODSTAWA OPRACOWANIA. Niniejszy projekt opracowany został na podstawie : 1 - Zlecenia Inwestora 2 - Warunków Technicznych Przyłączenia wydanych przez ZE Kraśnik nr. WP Umowy o przyłączenie do sieci dystrybucyjnej nr Planu zagospodarowania działki nr.ew. 819/1 5 - Opinii ZUD - Kraśnik Nr. 575/ Rysunków przebiegu trasy linii napowietrznej n/n /obwód nr.1 i nr.2 / 7 - Katalogów aparatów elektrycznych i osprzętu elektrycznego dotyczących oświetlenia na słupach typu ŻN 8 - Inwentaryzacji w terenie 2 - OPIS TECHNICZNY ZAKRES OPRACOWANIA. Projekt swoim zakresem obejmuje wykonanie : 1 Zamontowanie na słupie stacji trafo rozłącznika słupowego i podłączenie go do transformatora 2 Przyłącza kablowego n/n YAKY 4 x 35 mm zasilanie złącza ZK-1P+SO 3 Złącza kablowo-pomiarowego ZK-1P+SO 4 Zasilania linii napowietrznej obwód nr.1 i nr.2 z szafki SO 5 Zamontowanie opraw oświetleniowych wraz z wysięgnikami na istniejących słupach oświetlenia 2-2. Rozłącznik słupowy RS- 1/3 Zgodnie z wydanymi przez ZE Kraśnik Warunkami Przyłączenia urządzeń elektroenergetycznych do sieci dystrybucyjnej o napięciu znamionowym 0,4 kv Warunki przyłączenia nr.wp należy na nodze żerdzi istniejącej stacji trafo Sokołówka zamontować rozłącznik słupowy RS 1/3 wyposażony we wkładki bezpiecznikowe typu WNT-1gG 63 A Rozłącznik RS połączyć przewodami LY 95 mm zakończonymi końcówkami kablowymi zaprasowanymi Cu 95 mm.końcówki podpiąć pod zaciski n/n trafo j/w zgodnie z wymogami PGE Dystrybucja SA Przyłącze kablowe YAKY 4 x 35 mm Przyłącze zasilające złącze kablowo-pomiarowe ZK-1P z rozłącznika słupowego wykonane będzie kablem n/n YAKY 4 x 35 mm prowadzonym na żerdzi stacji trafo w rurze osłonowej BE 50 mm l= 3m mocowanej do żerdzi za pomocą uchwytów odstępowych. Rurę osłonowa przy wylocie kabla uszczelnić pianka uszczelniającą. Dalszy odcinek kabla prowadzony będzie w ziemi zgodnie z techniką prowadzenia kabli w ziemi i wyprowadzony z ziemi do złącza kablowo pomiarowego ZK-1+P. Kabel w złączu zakończyć końcówkami AL. -35 i podłączyć pod zaciski rozłącznika bezpiecznikowego RBK 00 Kabel w ziemi prowadzić zgodnie z niżej podanym opisem: W uprzednio przygotowanym wykopie o głębokości 70 cm na podsypce z piasku o grubości 10 cm należy ułożyć kabel ziemny YAKY 4 x 35 mm 2 który następnie przysypać warstwą piasku o grubości 10 cm i warstwą ziemi rodzimej Na warstwie tej ułożyć rozciągniętą folie koloru niebieskiego i przysypać resztą ziemi do całkowitego wypełnienia wykopu. Przed wejściem do złącza ZK-1+1P i wyjściem z ziemi na żerdź stacji trafo pozostawić zapasy kabli w ziemi o długości ok. 1 m Trasa prowadzenia przyłącza pokazana została na rys.nr.1 Plan szczegółowego zagospodaro - - wania terenu.

gminnej w m. Skorczyce Gm. Urzędów Inwestor Gmina Urzędów 23-250 Urzędów 1-1. PODSTAWA OPRACOWANIA.

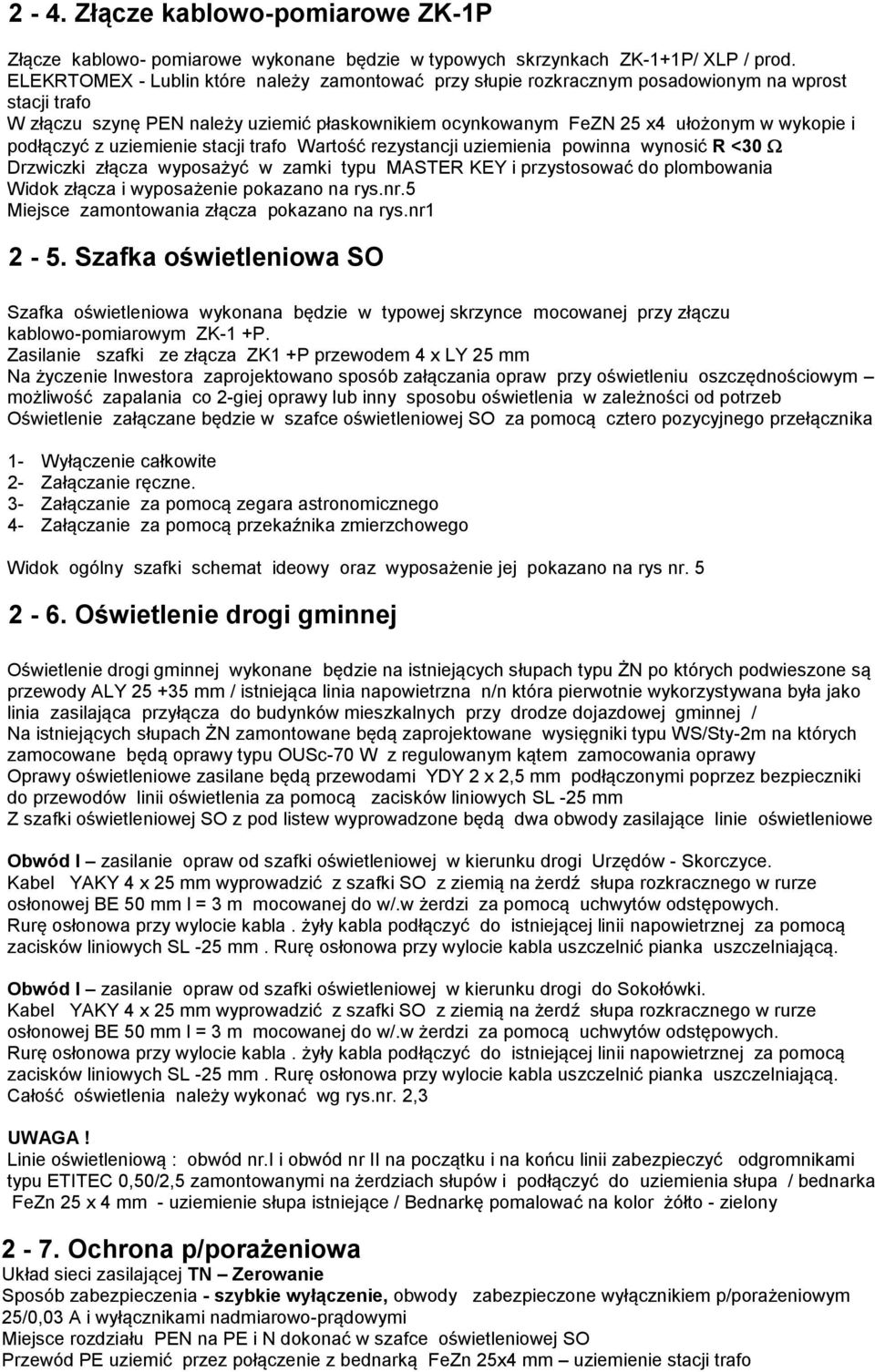

4 2-4. Złącze kablowo-pomiarowe ZK-1P Złącze kablowo- pomiarowe wykonane będzie w typowych skrzynkach ZK-1+1P/ XLP / prod. ELEKRTOMEX - Lublin które należy zamontować przy słupie rozkracznym posadowionym na wprost stacji trafo W złączu szynę PEN należy uziemić płaskownikiem ocynkowanym FeZN 25 x4 ułożonym w wykopie i podłączyć z uziemienie stacji trafo Wartość rezystancji uziemienia powinna wynosić R <30 Drzwiczki złącza wyposażyć w zamki typu MASTER KEY i przystosować do plombowania Widok złącza i wyposażenie pokazano na rys.nr.5 Miejsce zamontowania złącza pokazano na rys.nr Szafka oświetleniowa SO Szafka oświetleniowa wykonana będzie w typowej skrzynce mocowanej przy złączu kablowo-pomiarowym ZK-1 +P. Zasilanie szafki ze złącza ZK1 +P przewodem 4 x LY 25 mm Na życzenie Inwestora zaprojektowano sposób załączania opraw przy oświetleniu oszczędnościowym możliwość zapalania co 2-giej oprawy lub inny sposobu oświetlenia w zależności od potrzeb Oświetlenie załączane będzie w szafce oświetleniowej SO za pomocą cztero pozycyjnego przełącznika 1- Wyłączenie całkowite 2- Załączanie ręczne. 3- Załączanie za pomocą zegara astronomicznego 4- Załączanie za pomocą przekaźnika zmierzchowego Widok ogólny szafki schemat ideowy oraz wyposażenie jej pokazano na rys nr Oświetlenie drogi gminnej Oświetlenie drogi gminnej wykonane będzie na istniejących słupach typu ŻN po których podwieszone są przewody ALY mm / istniejąca linia napowietrzna n/n która pierwotnie wykorzystywana była jako linia zasilająca przyłącza do budynków mieszkalnych przy drodze dojazdowej gminnej / Na istniejących słupach ŻN zamontowane będą zaprojektowane wysięgniki typu WS/Sty-2m na których zamocowane będą oprawy typu OUSc-70 W z regulowanym kątem zamocowania oprawy Oprawy oświetleniowe zasilane będą przewodami YDY 2 x 2,5 mm podłączonymi poprzez bezpieczniki do przewodów linii oświetlenia za pomocą zacisków liniowych SL -25 mm Z szafki oświetleniowej SO z pod listew wyprowadzone będą dwa obwody zasilające linie oświetleniowe Obwód I zasilanie opraw od szafki oświetleniowej w kierunku drogi Urzędów - Skorczyce. Kabel YAKY 4 x 25 mm wyprowadzić z szafki SO z ziemią na żerdź słupa rozkracznego w rurze osłonowej BE 50 mm l = 3 m mocowanej do w/.w żerdzi za pomocą uchwytów odstępowych. Rurę osłonowa przy wylocie kabla. żyły kabla podłączyć do istniejącej linii napowietrznej za pomocą zacisków liniowych SL -25 mm. Rurę osłonowa przy wylocie kabla uszczelnić pianka uszczelniającą. Obwód I zasilanie opraw od szafki oświetleniowej w kierunku drogi do Sokołówki. Kabel YAKY 4 x 25 mm wyprowadzić z szafki SO z ziemią na żerdź słupa rozkracznego w rurze osłonowej BE 50 mm l = 3 m mocowanej do w/.w żerdzi za pomocą uchwytów odstępowych. Rurę osłonowa przy wylocie kabla. żyły kabla podłączyć do istniejącej linii napowietrznej za pomocą zacisków liniowych SL -25 mm. Rurę osłonowa przy wylocie kabla uszczelnić pianka uszczelniającą. Całość oświetlenia należy wykonać wg rys.nr. 2,3 UWAGA! Linie oświetleniową : obwód nr.i i obwód nr II na początku i na końcu linii zabezpieczyć odgromnikami typu ETITEC 0,50/2,5 zamontowanymi na żerdziach słupów i podłączyć do uziemienia słupa / bednarka FeZn 25 x 4 mm - uziemienie słupa istniejące / Bednarkę pomalować na kolor żółto - zielony 2-7. Ochrona p/porażeniowa Układ sieci zasilającej TN Zerowanie Sposób zabezpieczenia - szybkie wyłączenie, obwody zabezpieczone wyłącznikiem p/porażeniowym 25/0,03 A i wyłącznikami nadmiarowo-prądowymi Miejsce rozdziału PEN na PE i N dokonać w szafce oświetleniowej SO Przewód PE uziemić przez połączenie z bednarką FeZn 25x4 mm uziemienie stacji trafo

podłączyć z uziemienie stacji trafo Wartość rezystancji uziemienia powinna wynosić R <30 Drzwiczki złącza wyposażyć w zamki typu MASTER KEY i przystosować do plombowania Widok złącza i wyposażenie

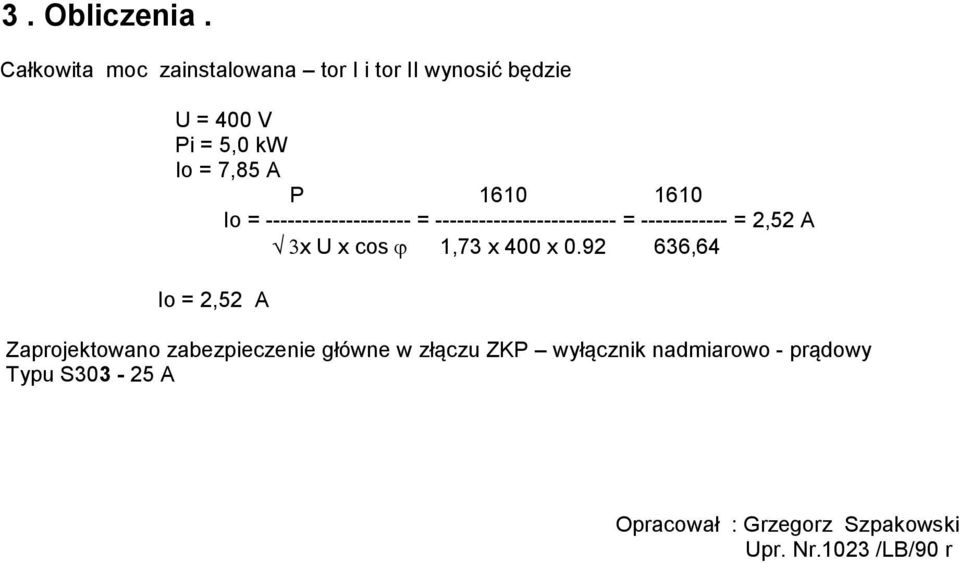

5 3. Obliczenia. Całkowita moc zainstalowana tor I i tor II wynosić będzie U = 400 V Pi = 5,0 kw Io = 7,85 A P Io = = = = 2,52 A x U x cos 1,73 x 400 x ,64 Io = 2,52 A Zaprojektowano zabezpieczenie główne w złączu ZKP wyłącznik nadmiarowo - prądowy Typu S A Opracował : Grzegorz Szpakowski Upr. Nr.1023 /LB/90 r

1610 Io = -------------------- = ------------------------- = ------------ = 2,52 A x U x cos 1,73

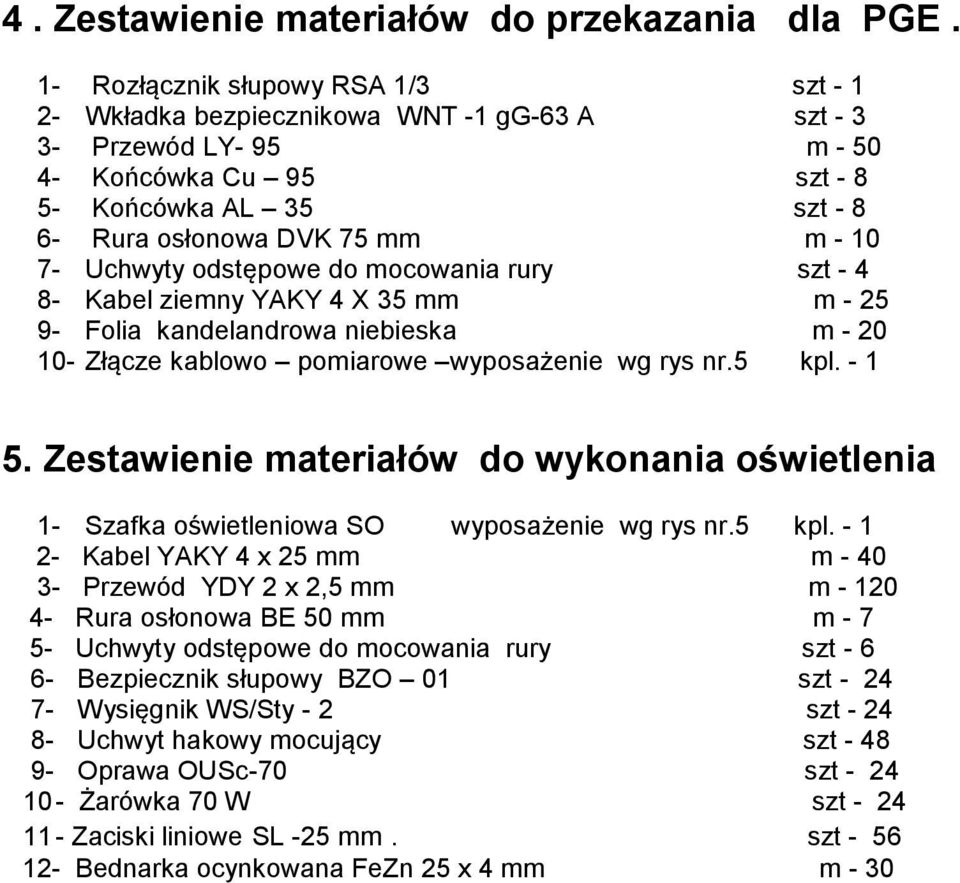

6 4. Zestawienie materiałów do przekazania dla PGE. 1- Rozłącznik słupowy RSA 1/3 szt Wkładka bezpiecznikowa WNT -1 gg-63 A szt Przewód LY- 95 m Końcówka Cu 95 szt Końcówka AL 35 szt Rura osłonowa DVK 75 mm m Uchwyty odstępowe do mocowania rury szt Kabel ziemny YAKY 4 X 35 mm m Folia kandelandrowa niebieska m Złącze kablowo pomiarowe wyposażenie wg rys nr.5 kpl Zestawienie materiałów do wykonania oświetlenia 1- Szafka oświetleniowa SO wyposażenie wg rys nr.5 kpl Kabel YAKY 4 x 25 mm m Przewód YDY 2 x 2,5 mm m Rura osłonowa BE 50 mm m Uchwyty odstępowe do mocowania rury szt Bezpiecznik słupowy BZO 01 szt Wysięgnik WS/Sty - 2 szt Uchwyt hakowy mocujący szt Oprawa OUSc-70 szt Żarówka 70 W szt Zaciski liniowe SL -25 mm. szt Bednarka ocynkowana FeZn 25 x 4 mm m - 30

7- Uchwyty odstępowe do mocowania rury szt - 4 8- Kabel ziemny YAKY 4 X 35 mm m - 25 9- Folia kandelandrowa niebieska m - 20 10- Złącze kablowo pomiarowe wyposażenie wg rys nr.5 kpl. - 1 5.
