PROJEKT WYKONAWCZY INSTALACJI ELEKTRYCZNYCH WĘZŁA CIEPLNEGO
|
|
- Kamila Gajda
- 8 lat temu
- Przeglądów:
Transkrypt
1 PROJEKT WYKONAWCZY INSTALACJI ELEKTRYCZNYCH WĘZŁA CIEPLNEGO INWESTYCJA BUDYNEK BIUROWY UL. ŚW. MARCIN 51A W POZNANIU TEMAT INSTALACJA ELEKTRYCZNA WĘZŁA CIEPLNEGO C.O. i C.W.U. INWESTOR MIEJSKIE PRZEDSIĘBIORSTWO GOSPODARKI MIESZKANIOWEJ S.A. UL. RYBAKI 18A, POZNAŃ OPRACOWAŁ INŻ. MARCIN MLECZKO PROJEKTOWAŁ MGR INŻ. MACIEJ GALANTOWICZ POZNAŃ, KWIECIEŃ 2016R 1

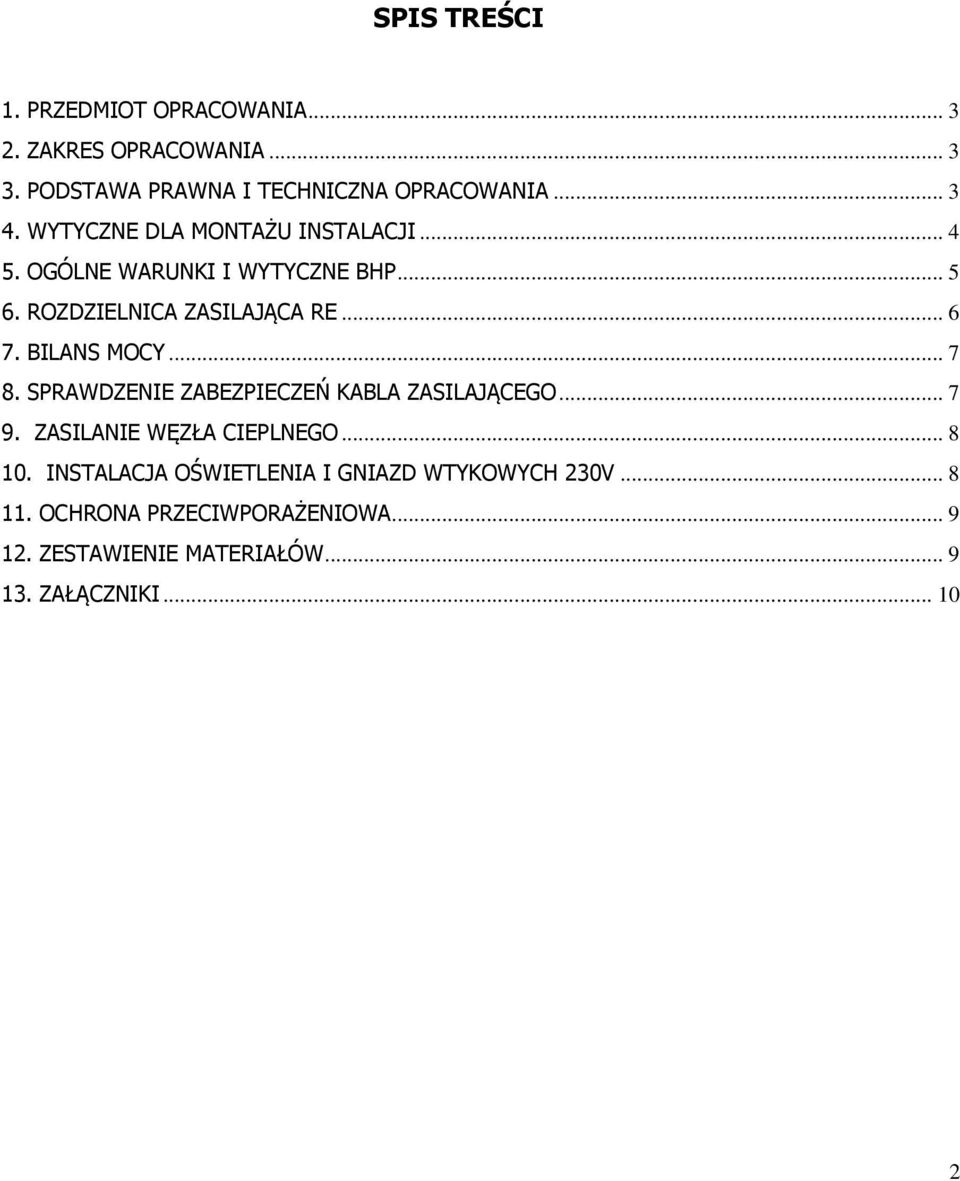

2 SPIS TREŚCI 1. PRZEDMIOT OPRACOWANIA ZAKRES OPRACOWANIA PODSTAWA PRAWNA I TECHNICZNA OPRACOWANIA WYTYCZNE DLA MONTAŻU INSTALACJI OGÓLNE WARUNKI I WYTYCZNE BHP ROZDZIELNICA ZASILAJĄCA RE BILANS MOCY SPRAWDZENIE ZABEZPIECZEŃ KABLA ZASILAJĄCEGO ZASILANIE WĘZŁA CIEPLNEGO INSTALACJA OŚWIETLENIA I GNIAZD WTYKOWYCH 230V OCHRONA PRZECIWPORAŻENIOWA ZESTAWIENIE MATERIAŁÓW ZAŁĄCZNIKI
3 1. PRZEDMIOT OPRACOWANIA Niniejsze opracowanie jest projektem technicznym budowlano-wykonawczym instalacji elektrycznych w pomieszczeniu węzła cieplnego C.O i C.W.U. projektowanego dla budynku biurowego przy ul. Św. Marcin 51A w Poznaniu. Węzeł cieplny zlokalizowany będzie w pomieszczeniu istniejącej kotłowni gazowej przeznaczonej do demontażu wraz z wszystkimi instalacjami. 2. ZAKRES OPRACOWANIA Projekt obejmuje wykonanie rozdzielnicy zasilającej RE zlokalizowanej w pomieszczeniu węzła, wewnętrznej linii zasilającej (WLZ) do rozdzielnic węzła, instalacji oświetlenia i gniazd wtykowych oraz uziemienia i wyrównania potencjałów w pomieszczeniu węzła. W projekcie zawarte są ogólne wytyczne przestrzegania zasad BHP. 3. PODSTAWA PRAWNA I TECHNICZNA OPRACOWANIA Dokumentacje niniejszą wykonano na podstawie: - zlecenia inwestora - projektu wykonawczego technologii węzła cieplnego - obowiązujących norm i przepisów - norm, wytycznych i opracowań dotyczących warunków montażu urządzeń węzłowych - wytycznych do projektowania sieci i węzłów cieplnych - opracowanie VEOLIA POZNAŃ ENERGIA wydanie styczeń 2016r - dokumentacji techniczno-ruchowych elementów automatyki - uzgodnień między zainteresowanymi stronami - wizji lokalnej Opracowanie zawiera: - schematy elektryczne ze specyfikacją urządzeń - rysunki elewacji rozdzielnicy 3
4 - wytyczne montażu urządzeń - wytyczne prowadzenia instalacji wyrównania potencjałów - wytyczne prowadzenia instalacji oświetlenia, gniazd wtykowych i zasilania - wytyczne BHP - plan instalacji elektrycznych w pomieszczeniu węzła. 4. WYTYCZNE DLA MONTAŻU INSTALACJI W pomieszczeniu przeznaczonym dla węzła należy zdemontować wszystkie instalacje elektryczne w tym zasilanie urządzeń kotłowych, instalacje oświetlenia i systemu GAZEX. Nowe instalacje wykonać zgodnie z niniejszym projektem, warunkami technicznymi VEOLIA ENERGIA POZNAŃ oraz ENEA Operator. W zakres prac kompletacyjnych (warsztatowych) wchodzi wykonanie rozdzielnicy elektrycznej zasilającej RE (ZAŁ.1). W zakres prac obiektowych wchodzą: - dobudowanie dodatkowej szafki licznikowej z wizjerem przy rozdzielnicy głównej RG (administracyjnej) na potrzeby pomiaru zużycia energii elektrycznej węzła cieplnego. Szafkę doposażyć w zabezpieczenie przedlicznikowe C20A oraz tablicę na jednofazowy licznik energii elektrycznej licznik dostarcza ENEA Operator na wniosek administratora. Rozdziału zasilania dokonać przed zabezpieczeniem przedlicznikowym istniejącego układu pomiarowego w rozdzielnicy głównej. - wykonanie linii zasilającej (WLZ) z projektowanej szafki licznikowej przy rozdzielnicy głównej budynku RG (ADM.) z licznika en. elektrycznej węzła do rozdzielnicy RE w pomieszczeniu węzła cieplnego, - doprowadzenie i położenie instalacji wyrównania potencjałów do pomieszczenia węzła (bednarki), - wykonanie instalacji oświetlenia i gniazd wtykowych, - wykonanie instalacji zasilania rozdzielnicy automatyki węzła z rozdzielnicy RE. (zgodnie z załącznikiem 2) 4

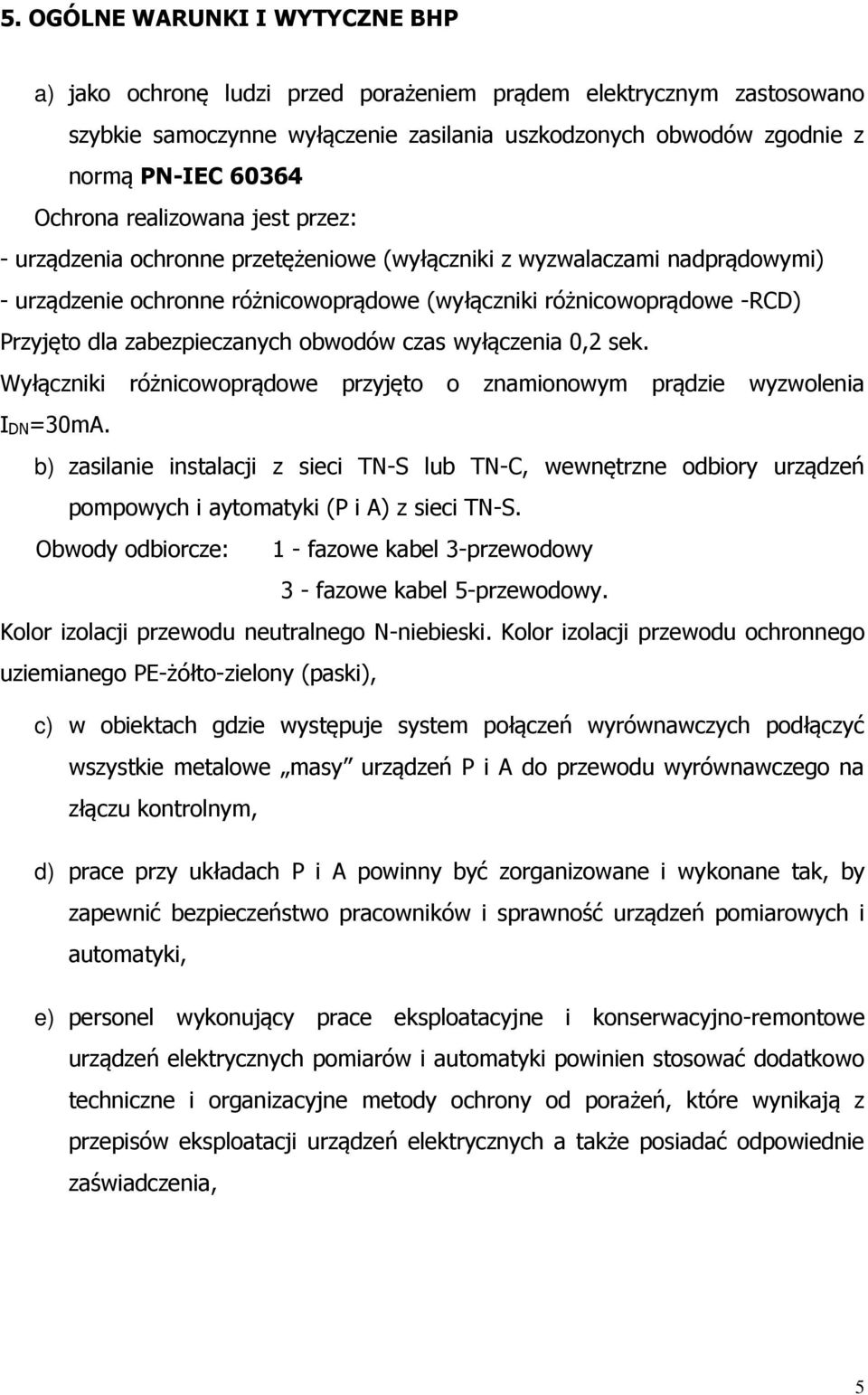

5 5. OGÓLNE WARUNKI I WYTYCZNE BHP a) jako ochronę ludzi przed porażeniem prądem elektrycznym zastosowano szybkie samoczynne wyłączenie zasilania uszkodzonych obwodów zgodnie z normą PN-IEC Ochrona realizowana jest przez: - urządzenia ochronne przetężeniowe (wyłączniki z wyzwalaczami nadprądowymi) - urządzenie ochronne różnicowoprądowe (wyłączniki różnicowoprądowe -RCD) Przyjęto dla zabezpieczanych obwodów czas wyłączenia 0,2 sek. Wyłączniki różnicowoprądowe przyjęto o znamionowym prądzie wyzwolenia IDN=30mA. b) zasilanie instalacji z sieci TN-S lub TN-C, wewnętrzne odbiory urządzeń pompowych i aytomatyki (P i A) z sieci TN-S. Obwody odbiorcze: 1 - fazowe kabel 3-przewodowy 3 - fazowe kabel 5-przewodowy. Kolor izolacji przewodu neutralnego N-niebieski. Kolor izolacji przewodu ochronnego uziemianego PE-żółto-zielony (paski), c) w obiektach gdzie występuje system połączeń wyrównawczych podłączyć wszystkie metalowe masy urządzeń P i A do przewodu wyrównawczego na złączu kontrolnym, d) prace przy układach P i A powinny być zorganizowane i wykonane tak, by zapewnić bezpieczeństwo pracowników i sprawność urządzeń pomiarowych i automatyki, e) personel wykonujący prace eksploatacyjne i konserwacyjno-remontowe urządzeń elektrycznych pomiarów i automatyki powinien stosować dodatkowo techniczne i organizacyjne metody ochrony od porażeń, które wynikają z przepisów eksploatacji urządzeń elektrycznych a także posiadać odpowiednie zaświadczenia, 5
6 f) po wykonaniu instalacji elektrycznych w pomieszczeniu węzła dokonać wymaganych przepisami pomiarów skuteczności ochrony przeciwporażeniowej i potwierdzić to odpowiednimi protokołami. g) ciągi kablowe należy prowadzić w drabinkach kablowych lub rurkach, przy czym obwody silnoprądowe należy prowadzić oddzielnie od obwodów pomiarowych i komunikacyjnych z zachowaniem minimum 10 cm odległości, h) połączenia elektryczne w pomieszczeniu węzła należy wykonać jeśli to możliwe bez stosowania puszek rozgałęźnych w w/w pomieszczeniu, i) wykaz aparatury i materiałów instalacyjnych podano w specyfikacji zbiorczej, j) instalacje należy wykonać stosując się do Prawa Budowlanego w tym zakresie oraz przepisów zawartych w polskiej normie - PN-IEC 60364, k) elementy wykonawcze dobrane zostały w projekcie technologicznym stanowiącym osobne opracowanie. Uwaga: Rozdzielnica RE wyposażona jest w wyłączniki różnicowoprądowe. Po wykonaniu montażu rozdzielnicy i instalacji elektrycznej należy sprawdzić skuteczność działania ochrony przeciwporażeniowej i potwierdzić odpowiednimi protokołami. 6. ROZDZIELNICA ZASILAJĄCA RE Projektuje się rozdzielnicę w obudowie blaszanej, szafkowej firmy LEGRAND typu ATLANTIC-E o wymiarach 300x400x200 doposażoną w zamek na klucz. Rozdzielnicę zamontować za pomocą kołków montażowych minimum fi 8 na ścianie w pobliżu wejścia do węzła. Na rozdzielnicy umieścić tabliczkę ostrzegawczą a wewnątrz w sposób trwały schemat połączeń. Rozdzielnica projektowana jest tylko na potrzeby instalacji węzła. Nie dopuszcza się zasilania urządzeń nie związanych z technologią węzła i jego obsługą. Wyposażona jest w lampki sygnalizujące obecność napięcia, ograniczniki przepięć klasy B+C, wyłączniki nadprądowe oraz różnicowoprądowe z modułem nadprądowym dla obwodu gniazda wtykowego. 6

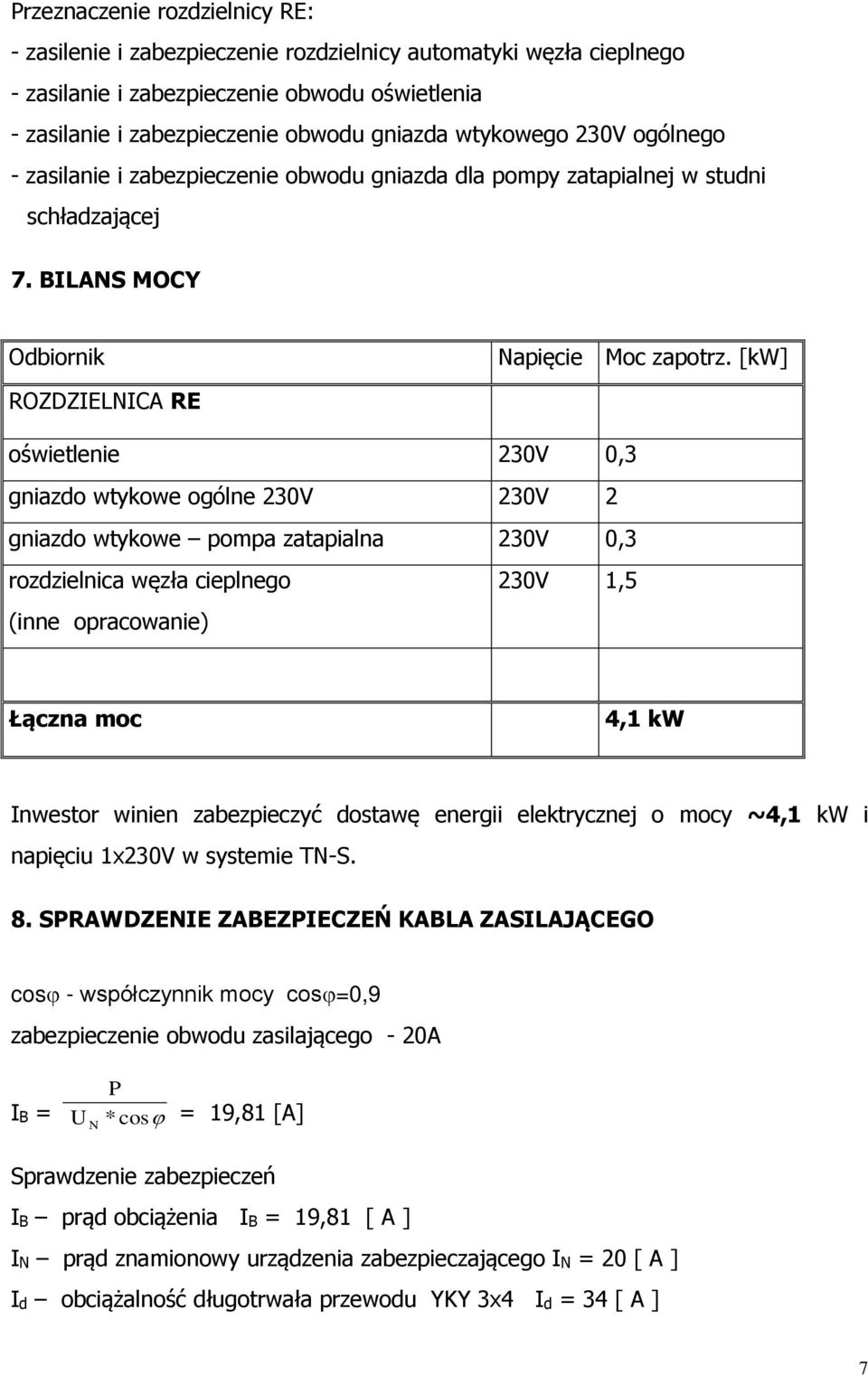

7 Przeznaczenie rozdzielnicy RE: - zasilenie i zabezpieczenie rozdzielnicy automatyki węzła cieplnego - zasilanie i zabezpieczenie obwodu oświetlenia - zasilanie i zabezpieczenie obwodu gniazda wtykowego 230V ogólnego - zasilanie i zabezpieczenie obwodu gniazda dla pompy zatapialnej w studni schładzającej 7. BILANS MOCY Odbiornik Napięcie Moc zapotrz. [kw] ROZDZIELNICA RE oświetlenie 230V 0,3 gniazdo wtykowe ogólne 230V 230V 2 gniazdo wtykowe pompa zatapialna 230V 0,3 rozdzielnica węzła cieplnego (inne opracowanie) 230V 1,5 Łączna moc 4,1 kw Inwestor winien zabezpieczyć dostawę energii elektrycznej o mocy ~4,1 kw i napięciu 1x230V w systemie TN-S. 8. SPRAWDZENIE ZABEZPIECZEŃ KABLA ZASILAJĄCEGO cos - współczynnik mocy cos =0,9 zabezpieczenie obwodu zasilającego - 20A IB = P U N * cos = 19,81 [A] Sprawdzenie zabezpieczeń IB prąd obciążenia IB = 19,81 [ A ] IN prąd znamionowy urządzenia zabezpieczającego IN = 20 [ A ] Id obciążalność długotrwała przewodu YKY 3x4 Id = 34 [ A ] 7
8 IW prąd zadziałania urządzenia zabezpieczającego IW=1,6 * 20 = 32 [A] a) IB IN Id 19, [A] b) IW 1.45 * Id 32 49,3 [A] Oba warunki zostały spełnione Ze względu na obciążalność prądową długotrwałą dobrano przewód zasilający minimum - YKY 3x4mm 2 9. ZASILANIE WĘZŁA CIEPLNEGO Do rozdzielnicy zasilającej RE w pomieszczeniu węzła należy doprowadzić przewód zasilający YKY 3x4mm 2 z układu pomiarowego na potrzeby węzła zamontowanego przez ENEA Operator w tablicy licznikowej. Obwód zabezpieczyć przed licznikiem wyłącznikiem instalacyjnym S301 C20. Przewód prowadzić bez łączeń w rurkach instalacyjnych PCV oraz korytach kablowych jako oddzielny obwód zasilający tylko na potrzeby instalacji węzła cieplnego. Z rozdzielnicy RE zasilić rozdzielnicę zasilająco-sterowniczą kompaktowego węzła cieplnego przewodem YDYżo 3x2,5 mm 2 prowadzonym w rurce elektroinstalacyjnej. 10. INSTALACJA OŚWIETLENIA I GNIAZD WTYKOWYCH 230V Zaprojektowano cztery oprawy jarzeniowe szczelne typu OPK236 ze świetlówkami TLD 2x36W - rozmieszczenie zgodnie z planem instalacji (ZAŁ. 2). Jedną z opraw należy doposażyć w inwerter o minimalnym czasie podtrzymania 2 godziny oświetlenie awaryjne. Średnie natężenie światła >300 Lx. Lampę L1 (z inwerterem) należy zasilić przewodem YDYżo 4x1,5mm 2 z włącznika światła W1 zgodnie z planem instalacji. W pomieszczeniu węzła, w pobliżu rozdzielnicy RE, zaprojektowano gniazdo wtykowe 230V (GN-1) na potrzeby remontowe oraz gniazdo (GN-2) dla potrzeb pompy zatapialnej przy studni schładzającej. Fabryczny przewód z wtyczką pompy zatapialnej należy prowadzić przez zabudowaną w podłodze rurę PCV lub PP do gniazda GN-2. Należy stosować osprzęt natynkowy hermetyczny. 8

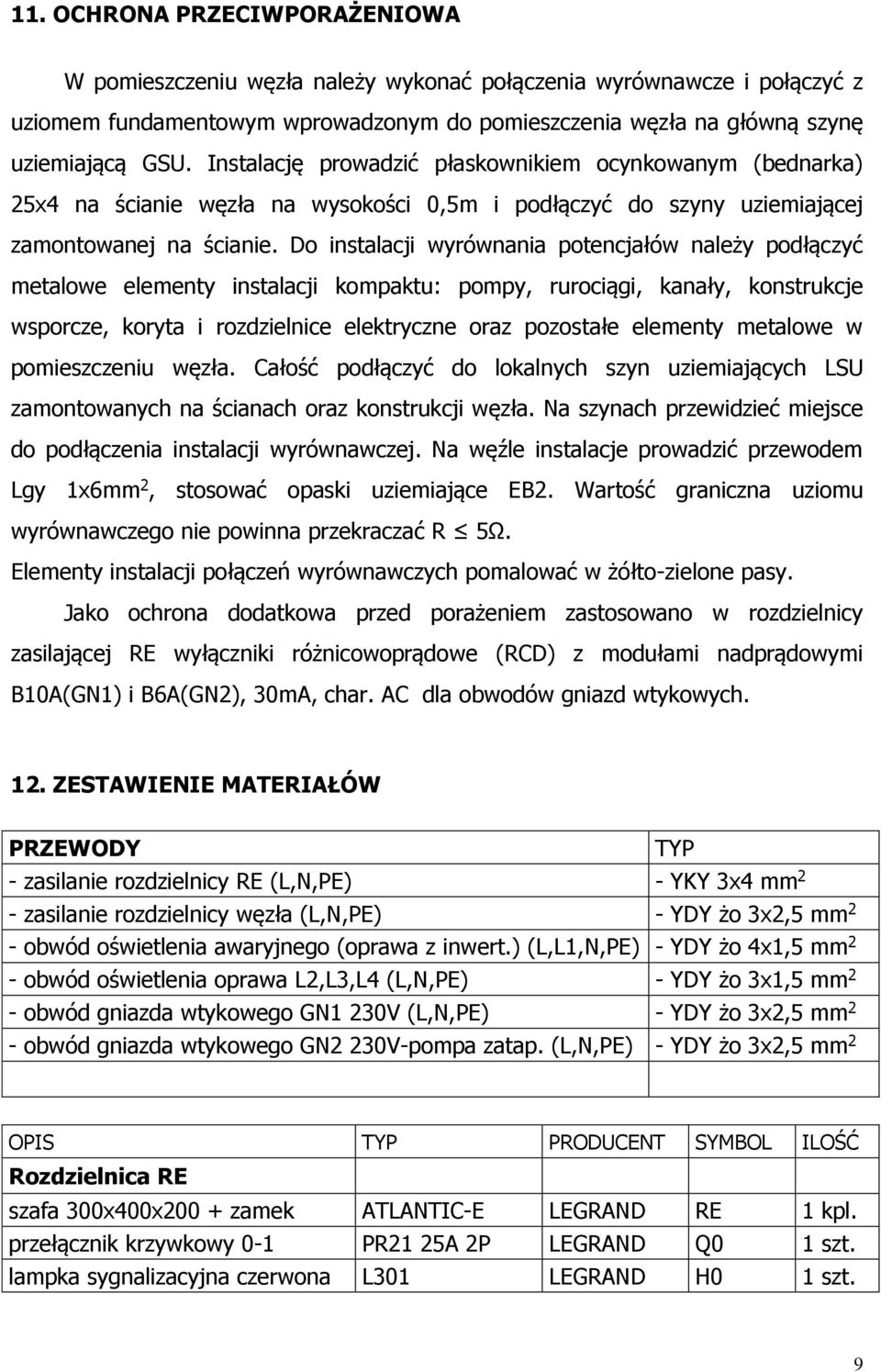

9 11. OCHRONA PRZECIWPORAŻENIOWA W pomieszczeniu węzła należy wykonać połączenia wyrównawcze i połączyć z uziomem fundamentowym wprowadzonym do pomieszczenia węzła na główną szynę uziemiającą GSU. Instalację prowadzić płaskownikiem ocynkowanym (bednarka) 25x4 na ścianie węzła na wysokości 0,5m i podłączyć do szyny uziemiającej zamontowanej na ścianie. Do instalacji wyrównania potencjałów należy podłączyć metalowe elementy instalacji kompaktu: pompy, rurociągi, kanały, konstrukcje wsporcze, koryta i rozdzielnice elektryczne oraz pozostałe elementy metalowe w pomieszczeniu węzła. Całość podłączyć do lokalnych szyn uziemiających LSU zamontowanych na ścianach oraz konstrukcji węzła. Na szynach przewidzieć miejsce do podłączenia instalacji wyrównawczej. Na węźle instalacje prowadzić przewodem Lgy 1x6mm 2, stosować opaski uziemiające EB2. Wartość graniczna uziomu wyrównawczego nie powinna przekraczać R 5Ω. Elementy instalacji połączeń wyrównawczych pomalować w żółto-zielone pasy. Jako ochrona dodatkowa przed porażeniem zastosowano w rozdzielnicy zasilającej RE wyłączniki różnicowoprądowe (RCD) z modułami nadprądowymi B10A(GN1) i B6A(GN2), 30mA, char. AC dla obwodów gniazd wtykowych. 12. ZESTAWIENIE MATERIAŁÓW PRZEWODY TYP - zasilanie rozdzielnicy RE (L,N,PE) - YKY 3x4 mm 2 - zasilanie rozdzielnicy węzła (L,N,PE) - YDY żo 3x2,5 mm 2 - obwód oświetlenia awaryjnego (oprawa z inwert.) (L,L1,N,PE) - YDY żo 4x1,5 mm 2 - obwód oświetlenia oprawa L2,L3,L4 (L,N,PE) - YDY żo 3x1,5 mm 2 - obwód gniazda wtykowego GN1 230V (L,N,PE) - YDY żo 3x2,5 mm 2 - obwód gniazda wtykowego GN2 230V-pompa zatap. (L,N,PE) - YDY żo 3x2,5 mm 2 OPIS TYP PRODUCENT SYMBOL ILOŚĆ Rozdzielnica RE szafa 300x400x200 + zamek ATLANTIC-E LEGRAND RE 1 kpl. przełącznik krzywkowy 0-1 PR21 25A 2P LEGRAND Q0 1 szt. lampka sygnalizacyjna czerwona L301 LEGRAND H0 1 szt. 9

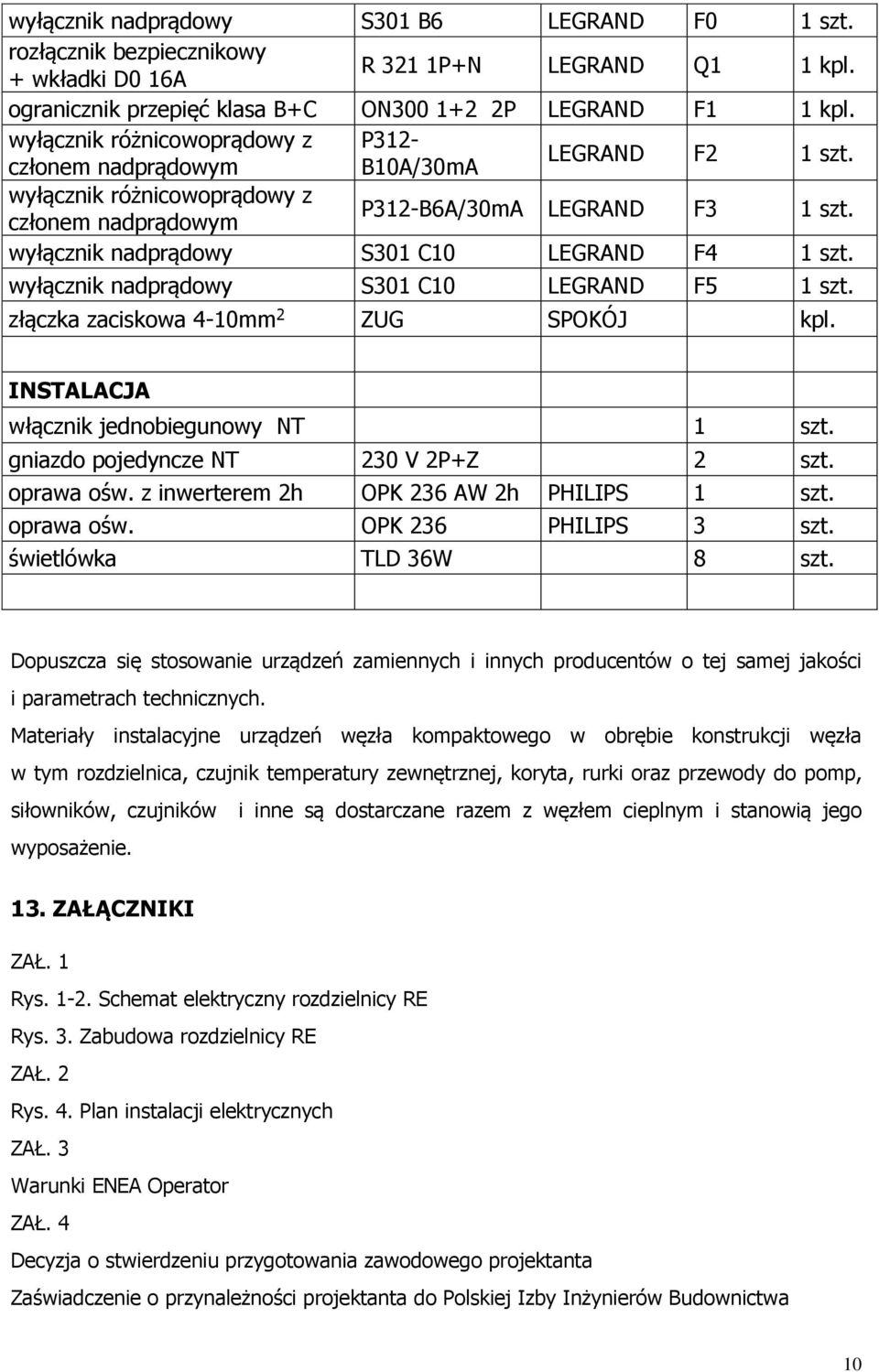

10 wyłącznik nadprądowy S301 B6 LEGRAND F0 1 szt. rozłącznik bezpiecznikowy + wkładki D0 16A R 321 1P+N LEGRAND Q1 1 kpl. ogranicznik przepięć klasa B+C ON P LEGRAND F1 1 kpl. wyłącznik różnicowoprądowy z P312- członem nadprądowym B10A/30mA LEGRAND F2 1 szt. wyłącznik różnicowoprądowy z członem nadprądowym P312-B6A/30mA LEGRAND F3 1 szt. wyłącznik nadprądowy S301 C10 LEGRAND F4 1 szt. wyłącznik nadprądowy S301 C10 LEGRAND F5 1 szt. złączka zaciskowa 4-10mm 2 ZUG SPOKÓJ kpl. INSTALACJA włącznik jednobiegunowy NT 1 szt. gniazdo pojedyncze NT 230 V 2P+Z 2 szt. oprawa ośw. z inwerterem 2h OPK 236 AW 2h PHILIPS 1 szt. oprawa ośw. OPK 236 PHILIPS 3 szt. świetlówka TLD 36W 8 szt. Dopuszcza się stosowanie urządzeń zamiennych i innych producentów o tej samej jakości i parametrach technicznych. Materiały instalacyjne urządzeń węzła kompaktowego w obrębie konstrukcji węzła w tym rozdzielnica, czujnik temperatury zewnętrznej, koryta, rurki oraz przewody do pomp, siłowników, czujników i inne są dostarczane razem z węzłem cieplnym i stanowią jego wyposażenie. 13. ZAŁĄCZNIKI ZAŁ. 1 Rys Schemat elektryczny rozdzielnicy RE Rys. 3. Zabudowa rozdzielnicy RE ZAŁ. 2 Rys. 4. Plan instalacji elektrycznych ZAŁ. 3 Warunki ENEA Operator ZAŁ. 4 Decyzja o stwierdzeniu przygotowania zawodowego projektanta Zaświadczenie o przynależności projektanta do Polskiej Izby Inżynierów Budownictwa 10
