OŚWIETLENIE PRZESZKLONEJ KLATKI SCHODOWEJ

Transkrypt

1 OŚWIETLENIE PRZESZKLONEJ KLATKI SCHODOWEJ Przykład aplikacji: rys. 1 rys. 2 rys. 3 rys. 4 W tym przypadku do sterowania oświetleniem wykorzystano przekaźniki fi rmy Finder: wyłącznik zmierzchowy i przekaźniki impulsowe typu i Wyłącznik zmierzchowy Przekaźniki użyte w przedstawionej aplikacji pozwalją na sterowanie obwodem oświetleniowym, nie tylko w zależności od pory dnia, ale także z wykorzystaniem domofonu lub wideofonu. Oświetlenie w ciągu dnia można załączyć wykorzystując wysyłany impuls z domofonu lub wideofonu, albo używając przycisków (zależnie od ustawionego typu automatycznego lub ręcznego). W nocy oświetlenie zapalane jest automatycznie kiedy użyty jest domofon lub przycisk sterujący. Rys. 1 i 2 przedstawiają ustawienie na opcje automatyczne, dzięki czemu nie załącza się oświetlenie. Rys. 3 i 4 pokazują moment zadziałania przy wykorzystaniu obwodu sterowania podłączonego do domofonu (rys. 3 przed wejściem, rys. 4 po wejściu do obiektu). Obwody 1 i 2 odseparowane od siebie załączają przekaźniki KA1 i KA2 podłączone do przełączników rodzaju pracy Automatyczna/ ręczna. Przyciski podświetlane ( max 15 szt.) uruchamiają przekaźniki schodowe KT1 generujący impuls zasilający przekaźniki impulsowe KA1, KA2, które załączają obwody oświetleniowe 1 i 2. Przekaźnik zmierzchowy B1 załącza zasilanie do przekaźnika KA3 sterowanego z zewnętrznych obwodów domofon lub wideofon. Przełączniki SA1 i SA2 służą do przełączania sterowania załączeniem obwodów świetlnych z automatycznego na ręczne. Zastosowane urządzenia: QS1 Wyłącznik główny 2P 25A QF1,QF2 Wyłącznik z bezpiecznikiem 1P+N 6AC 6KA 0,03A AC QF3 Wyłącznik z bezpiecznikiem 1P+N 2AC 6KA 0,03A AC KT1 Wyłącznik schodowy Finder KA1,KA2 Przekaźnik impulsowy 2NO 20A 230V Finder KA3 Przekaźnik impulsowy 1NO 20A 12V Finder B1 Wyłącznik zmierzchowy 230V 16A Finder SA1, SA2 Przełącznik obrotowy 1CO 10A 2-pozycyjny Kostka zaciskowa 2,5 mmq 6szt. Kostka zaciskowa 4 mmq 4szt. Kostka zaciskowa 6 mmq 2szt. Materiały ogólnie użyte przy zakładaniu instalacji elektrycznej

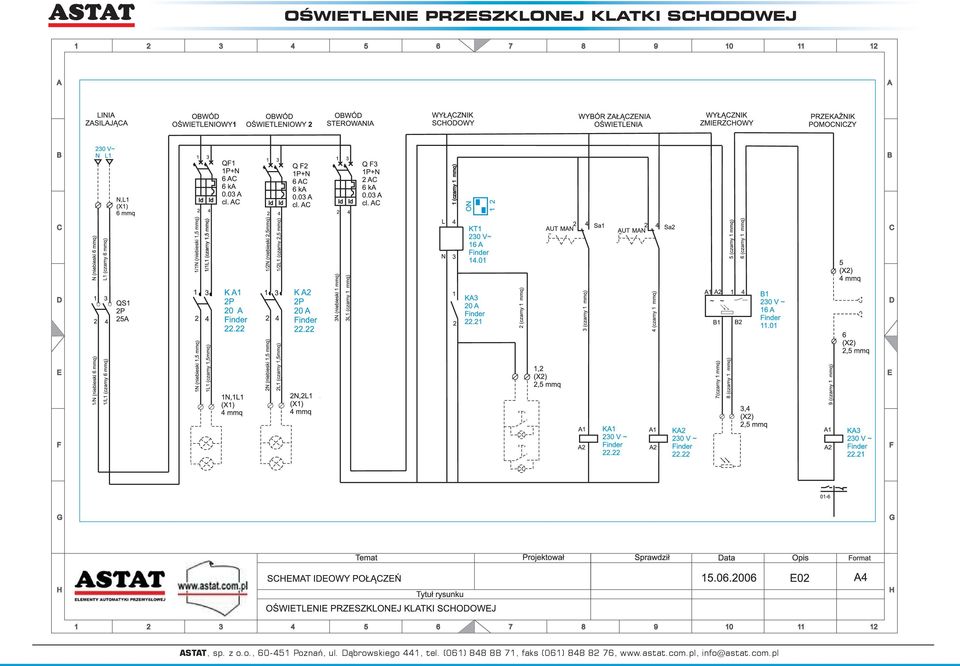

2 OŚWIETLENIE PRZESZKLONEJ KLATKI SCHODOWEJ

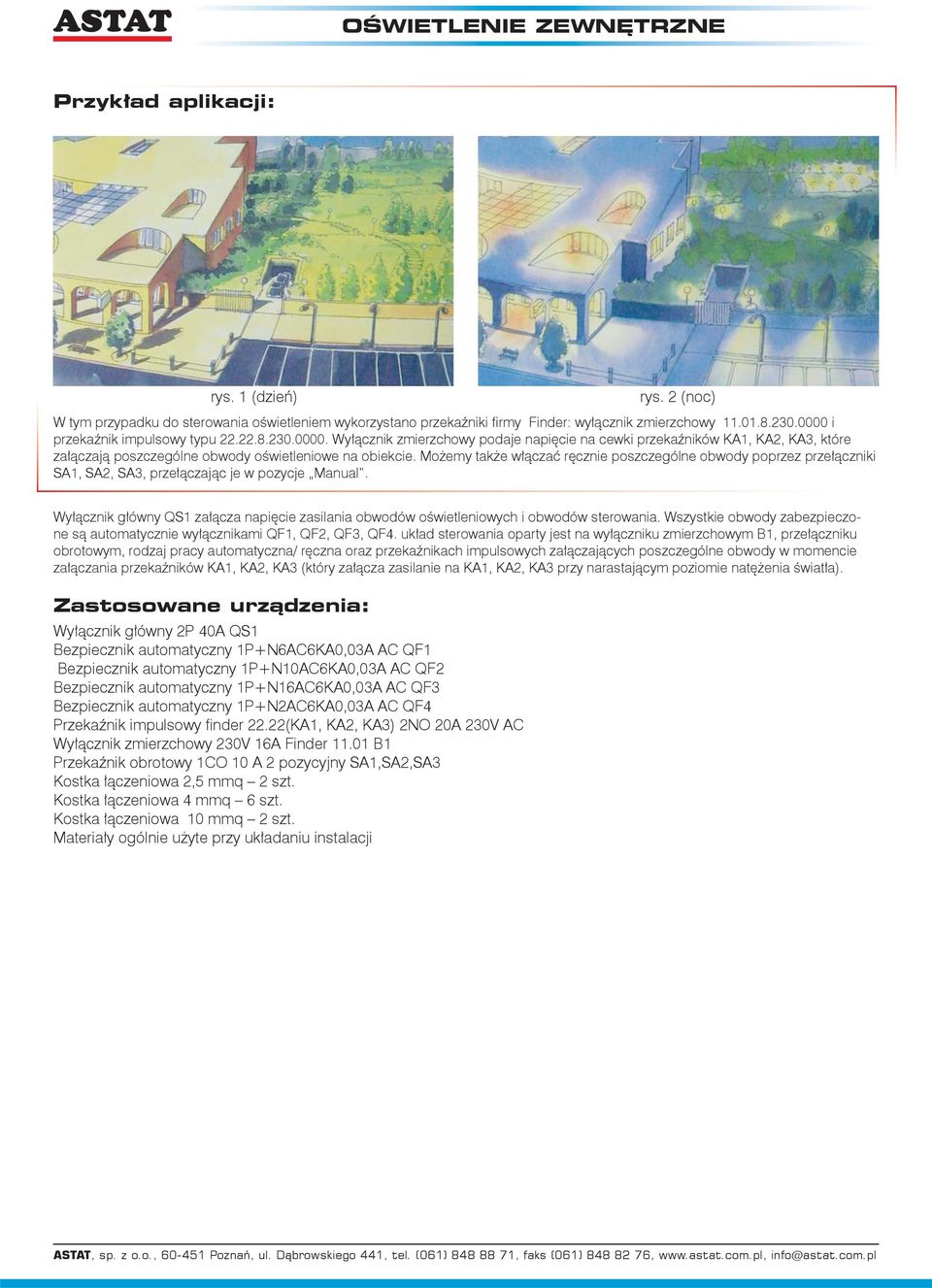

3 OŚWIETLENIE ZEWNĘTRZNE Przykład aplikacji: rys. 1 (dzień) rys. 2 (noc) W tym przypadku do sterowania oświetleniem wykorzystano przekaźniki fi rmy Finder: wyłącznik zmierzchowy i przekaźnik impulsowy typu Wyłącznik zmierzchowy podaje napięcie na cewki przekaźników KA1, KA2, KA3, które załączają poszczególne obwody oświetleniowe na obiekcie. Możemy także włączać ręcznie poszczególne obwody poprzez przełączniki SA1, SA2, SA3, przełączając je w pozycje Manual. Wyłącznik główny QS1 załącza napięcie zasilania obwodów oświetleniowych i obwodów sterowania. Wszystkie obwody zabezpieczone są automatycznie wyłącznikami QF1, QF2, QF3, QF4. układ sterowania oparty jest na wyłączniku zmierzchowym B1, przełączniku obrotowym, rodzaj pracy automatyczna/ ręczna oraz przekaźnikach impulsowych załączających poszczególne obwody w momencie załączania przekaźników KA1, KA2, KA3 (który załącza zasilanie na KA1, KA2, KA3 przy narastającym poziomie natężenia światła). Zastosowane urządzenia: Wyłącznik główny 2P 40A QS1 Bezpiecznik automatyczny 1P+N6AC6KA0,03A AC QF1 Bezpiecznik automatyczny 1P+N10AC6KA0,03A AC QF2 Bezpiecznik automatyczny 1P+N16AC6KA0,03A AC QF3 Bezpiecznik automatyczny 1P+N2AC6KA0,03A AC QF4 Przekaźnik impulsowy fi nder 22.22(KA1, KA2, KA3) 2NO 20A 230V AC Wyłącznik zmierzchowy 230V 16A Finder B1 Przekaźnik obrotowy 1CO 10 A 2 pozycyjny SA1,SA2,SA3 Kostka łączeniowa 2,5 mmq 2 szt. Kostka łączeniowa 4 mmq 6 szt. Kostka łączeniowa 10 mmq 2 szt. Materiały ogólnie użyte przy układaniu instalacji

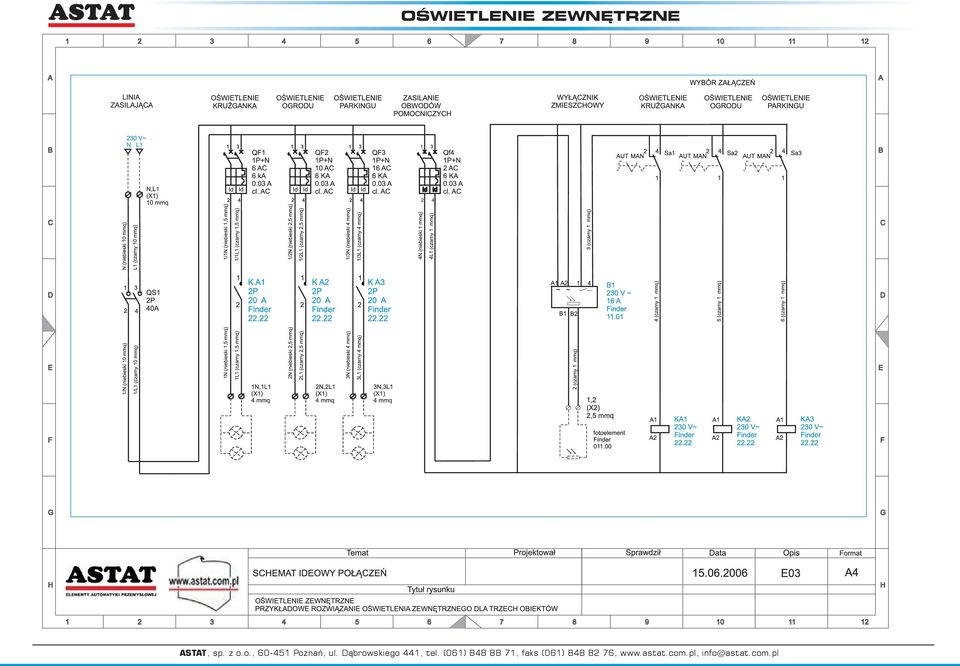

4 OŚWIETLENIE ZEWNĘTRZNE

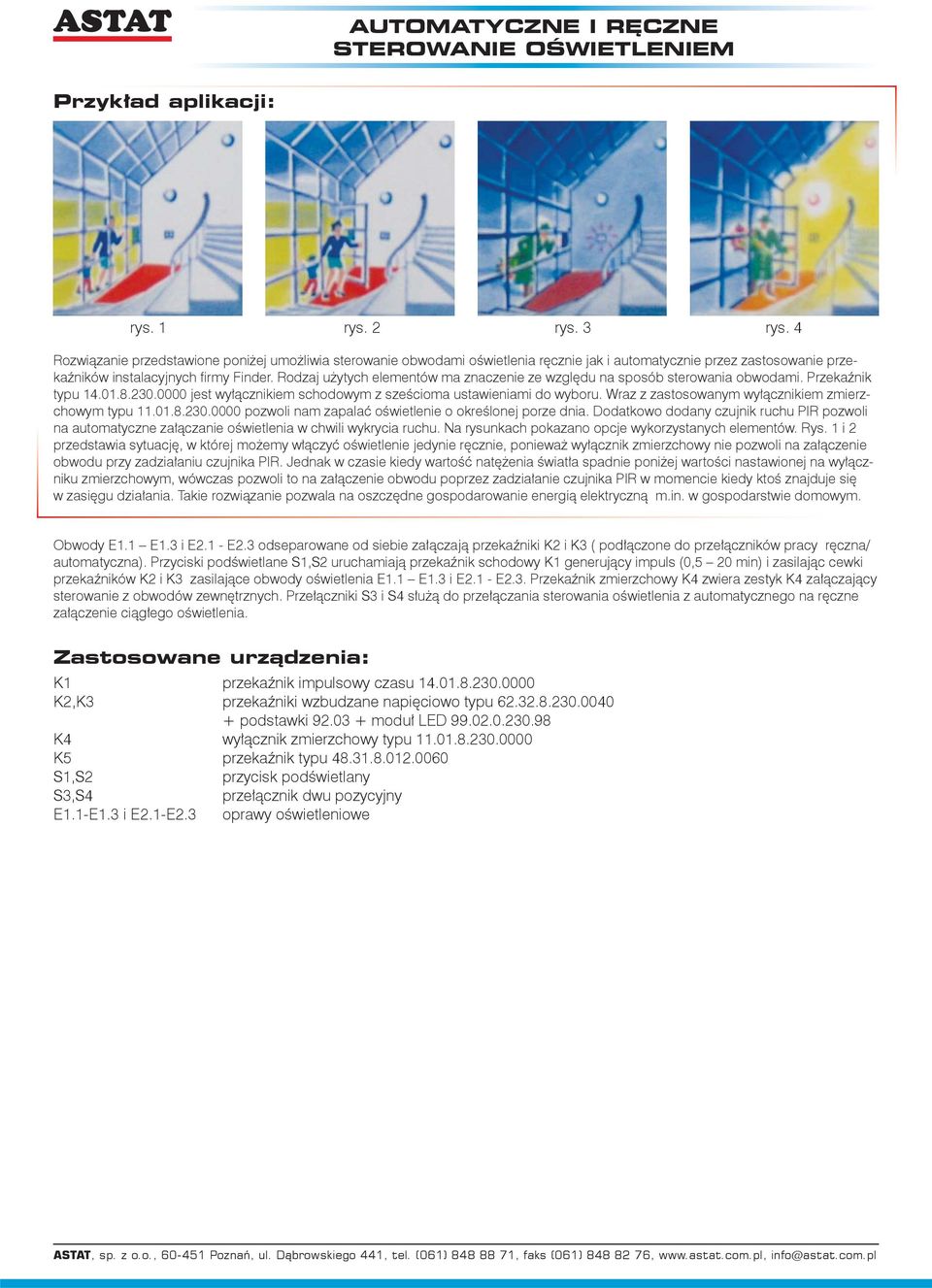

5 AUTOMATYCZNE I RĘCZNE STEROWANIE OŚWIETLENIEM Przykład aplikacji: rys. 1 rys. 2 rys. 3 rys. 4 Rozwiązanie przedstawione poniżej umożliwia sterowanie obwodami oświetlenia ręcznie jak i automatycznie przez zastosowanie przekaźników instalacyjnych fi rmy Finder. Rodzaj użytych elementów ma znaczenie ze względu na sposób sterowania obwodami. Przekaźnik typu jest wyłącznikiem schodowym z sześcioma ustawieniami do wyboru. Wraz z zastosowanym wyłącznikiem zmierzchowym typu pozwoli nam zapalać oświetlenie o określonej porze dnia. Dodatkowo dodany czujnik ruchu PIR pozwoli na automatyczne załączanie oświetlenia w chwili wykrycia ruchu. Na rysunkach pokazano opcje wykorzystanych elementów. Rys. 1 i 2 przedstawia sytuację, w której możemy włączyć oświetlenie jedynie ręcznie, ponieważ wyłącznik zmierzchowy nie pozwoli na załączenie obwodu przy zadziałaniu czujnika PIR. Jednak w czasie kiedy wartość natężenia światła spadnie poniżej wartości nastawionej na wyłączniku zmierzchowym, wówczas pozwoli to na załączenie obwodu poprzez zadziałanie czujnika PIR w momencie kiedy ktoś znajduje się w zasięgu działania. Takie rozwiązanie pozwala na oszczędne gospodarowanie energią elektryczną m.in. w gospodarstwie domowym. Obwody E1.1 E1.3 i E2.1 - E2.3 odseparowane od siebie załączają przekaźniki K2 i K3 ( podłączone do przełączników pracy ręczna/ automatyczna). Przyciski podświetlane S1,S2 uruchamiają przekaźnik schodowy K1 generujący impuls (0,5 20 min) i zasilając cewki przekaźników K2 i K3 zasilające obwody oświetlenia E1.1 E1.3 i E2.1 - E2.3. Przekaźnik zmierzchowy K4 zwiera zestyk K4 załączający sterowanie z obwodów zewnętrznych. Przełączniki S3 i S4 służą do przełączania sterowania oświetlenia z automatycznego na ręczne załączenie ciągłego oświetlenia. Zastosowane urządzenia: K1 przekaźnik impulsowy czasu K2,K3 przekaźniki wzbudzane napięciowo typu podstawki moduł LED K4 wyłącznik zmierzchowy typu K5 przekaźnik typu S1,S2 przycisk podświetlany S3,S4 przełącznik dwu pozycyjny E1.1-E1.3 i E2.1-E2.3 oprawy oświetleniowe

6 AUTOMATYCZNE I RĘCZNE STEROWANIE OŚWIETLENIEM

7 OŚWIETLENIE TERENU PRZED BUDYNKIEM OŚWIETLENIE REKLAMY ŚWIETLNEJ Przykład aplikacji: Opis działania: rys.1 Przy wyborze podanych elementów możemy stworzyć aplikację, którą będziemy mogli sterować obwodami oświetlenia zewnętrznego, jak i reklam świetlnych automatycznie oraz ręcznie. Użycie przekaźników typu pozwala na sterowanie większą ilością odbiorników. Rys. 1 przedstawia przykładowy obiekt sterowany omówioną aplikacją w ciągu dnia, rys. 2 w ciągu nocy. rys.12 Przekaźnik zmierzchowy K1 załącza automatycznie przekaźnik podający napięcie na K2,K3,K4. przełączniki obrotowe 2-pozycyjne S1,S2,S3 służą do przełączania sterowania oświetlenia E1.1 E1.2 E2.1 E2.2 E3.1 E3.2 z automatycznego na ręczne. Zastosowane urządzenia: E1.1 E1.2 E2.1 E2.2 E3.1E3.2 oprawy oświetleniowe K1 przekaźnik zmierzchowy typu K1,K2,K3, przekaźniki wyzwalane napięciem typu podstawki moduł LED z warystorem S1,S2,S3- przełącznik 2-pozycyjny

8 OŚWIETLENIE TERENU PRZED BUDYNKIEM OŚWIETLENIE REKLAMY ŚWIETLNEJ

9 STOPNIOWA REGULACJA OŚWIETLENIEM Przykład aplikacji: Regulacja stopniowa oświetleniem rys. 1 rys. 2 rys. 3 rys. 4 Opis działania: Zastosowanie tego typu rozwiązania znajduje miejsce przy sterowaniu oświetleniem w miejscach użyteczności publicznej. W zależności od ustawienia poziomu czułości przekaźników zmierzchowych załączane są stopniowo kolejne punkty świetlne (lampy). Rys.1 przedstawia pomieszczenie w ciągu dnia. Natężenie oświetlenia jest większe od nastawionych poziomów na przekaźnikach - nie załączają oświetlenia. Rys. 2 i 3 przedstawia pomieszczenie w czasie zmierzchu. Natężenie światła dziennego spada i powoduje załączenie przekaźników kolejno, zależnie od nastawionych poziomów czułości. Rys. 3 i 4 przedstawia oświetlone w pełni powierzchnie w nocy. Przekaźniki zmierzchowe ustawione na różne poziomy czułości K Lx, K2-200 Lx, K3-100 Lx. Przekaźnik K1 uruchamia jako pierwszy obwód E1. Przekaźnik K2 uruchamia jako drugi obwód E2. Przekaźnik K3 uruchamia jako trzeci obwód E3 Zastosowane urządzenia: E1,E2,E3 oprawy oświetleniowe K1,K2,K3 przekaźniki zmierzchowe typu

10 STOPNIOWA REGULACJA OŚWIETLENIEM

11 STEROWANIE OŚWIETLENIEM CZASOWE I ZMIERZCHOWE Przykład aplikacji: Automatyczne załączanie oświetlenia w sklepie rys. 1 rys. 2 rys. 3 rys. 4 Opis działania: W danej aplikacji wykorzystano dwa typy przekaźników: czasowy (typ ) i zmierzchowy (typ ). Pozwala to na automatyczne załączanie reklam i oświetlenia (przy odpowiednim programie na przekaźniku zegarowym ) w czasie dnia i nocy. Przykład reklamy w sklepie w różnych porach dnia i nocy rys. 1 i 2 w czasie dnia i wieczorem, rys. 3 i 4 w czasie nocy i rano. Na przekaźniku czasowym P1 ustawiamy program załączania oświetlenia i reklam. Przekaźnik zmierzchowy K1 załącza napięcie zasilania dla oświetlenia i reklamy. Przekaźnik czasowy nadzoruje między jakimi godzinami powinien być załączony obwód E2 (np. oświetlenie zewnętrzne ). Zastosowane urządzenia: E1,E2 oprawy świetlne K1 przekaźnik zmierzchowy typu P1 przekaźnik czasowy typu

12 STEROWANIE OŚWIETLENIEM\ CZASOWE I ZMIERZCHOWE
