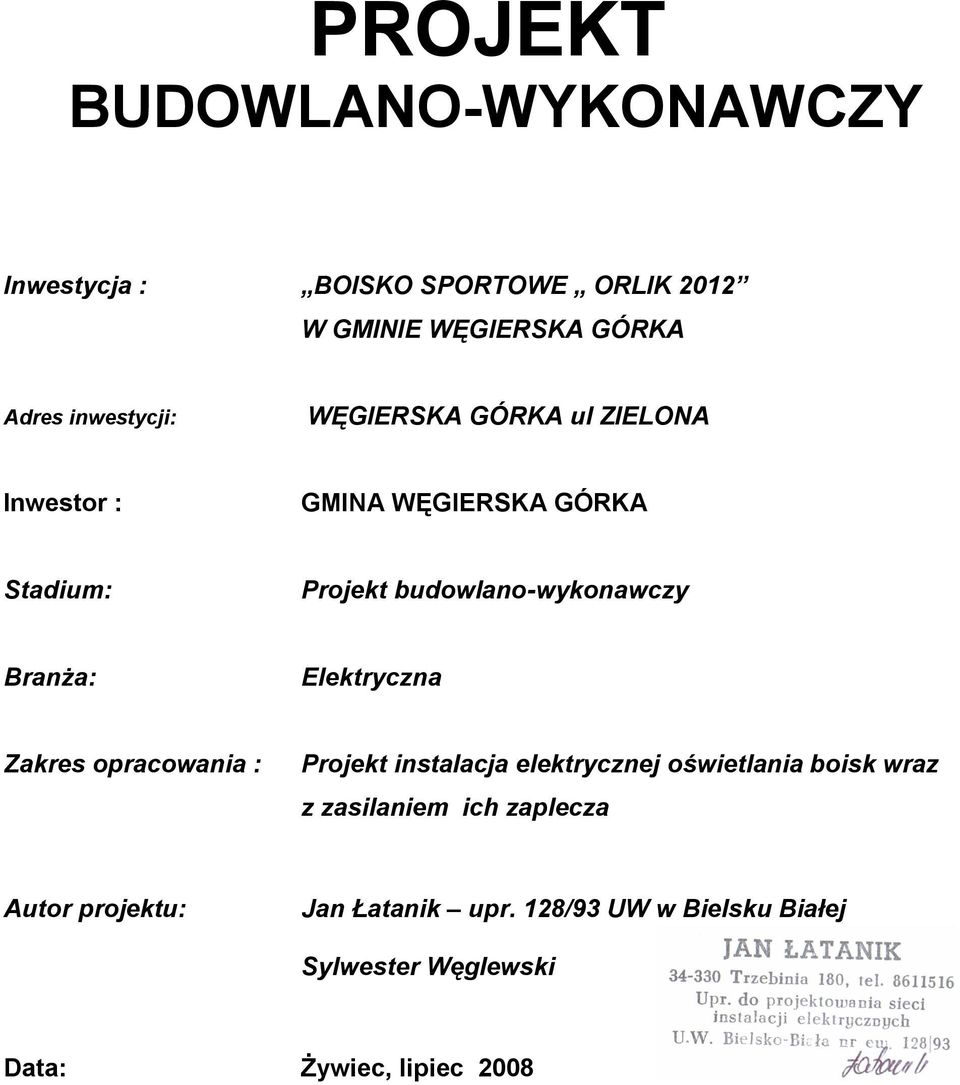

1 PROJEKT BUDOWLANO-WYKONAWCZY Inwestycja : BOISKO SPORTOWE ORLIK 2012 W GMINIE WĘGIERSKA GÓRKA Adres inwestycji: WĘGIERSKA GÓRKA ul ZIELONA Inwestor : GMINA WĘGIERSKA GÓRKA Stadium: Projekt budowlano-wykonawczy Branża: Elektryczna Zakres opracowania : Projekt instalacja elektrycznej oświetlania boisk wraz z zasilaniem ich zaplecza Autor projektu: Jan Łatanik upr. 128/93 UW w Bielsku Białej Sylwester Węglewski Data: Żywiec, lipiec 2008

2 Spis treści Wstęp Podstawa i zakres opracowania Zakres projektu Stan projektowany Sposób ułożenia linii kablowej Ochrona przeciwporażeniowa i przepięciowa. Pomiar energii Uwagi końcowe Obliczenia techniczne Plan trasy linii w skali 1:500 Karty katalogowe 2

3 1. Wstęp Zgodnie z wymogami programu Orlik 2012 należy wykonać projekt oświetlenia projektowanych boisk wraz z zasilaniem zaplecza potrzebnego do ich funkcjonowania. Boiska wraz z zapleczem zaprojektowano obok Szkoły Podstawowej i Gimnazjum w Węgierskiej Górce przy ul Zielonej (działka nr 1119/3). Projektowane oświetlenie będzie pełnić funkcję doświetlenia kompleksu w porze wieczornej i nocnej. 2. Podstawa i zakres opracowania projektu technicznego : zlecenie Inwestora, zgody właściciela działki, uzgodnienia branżowe, obowiązujące normy, przepisy i katalogi. 3. Zakres projektu Projekt techniczny obejmuje budowę linii kablowej nn typu YAKY 4 x 16 mm 2 zasilanej z istniejącej instalacji elektrycznej jaka znajduje się w budynku Szkoły Podstawowej i Gimnazjum w Węgierskiej Górce. Projektowaną linię kablową należy zakończyć w projektowanej wolnostojącej Szafie Sterowania Oświetleniem w której należy zabudować rozdzielnicę do zasilania i sterowania projektowanym oświetleniem. Ponadto z projektowanej Szafy Sterowania Oświetleniem wyprowadzić również należy obwody dla zasilania pomieszczeń zaplecza. Dla oświetlenia boisk oraz terenu znajdującego się obok zaplecza należy zastosować oprawy (naświetlacze) typu MVP 507 /SON T-P 600W (Philips) zabudowane na słupach MAL 14 z wysięgnikami WM-1 lub WM-3 (ROSA). Linie kablowe zasilające projektowane oprawy wyprowadzone będą z projektowanej Szafy Sterowania Oświetleniem 4. Stan projektowany 4.1 Projektowane linie kablowe oraz elementy oświetlenia W budynku szkoły w części przyziemnej w pomieszczeniu nieczynnej znajduje ię szafa sterowania która jest nieczynna. Należy ją zdemontować i w jej miejsce zabudować proj. puszkę zaciskową o wymiarach 360x270x124 IP 55. Do puszki należy wprowadzić istniejący przewód który zasilał zdemontowaną szafę sterowania. Przewód ten należy połączyć z projektowanym kablem typu YAKY 4 x 16 mm 2. Projektowany kable YAKY 4 x 16 mm 2 zabudowując w istniejących metalowych, ocynkowanych korytkach kablowych należy poprzez istniejący przepust stalowy wyprowadzić na zewnątrz budynku po drugiej stronie drogi wewnętrznej. Następnie projektowany kabel układając w ziemi zgodnie z Prenormą SEP E 004 i rysunkiem projektowym nr 1 należy zakończyć w projektowanej wolnostojącej Szafie Sterowania Oświetleniem. Z Szafy Sterowania Oświetleniem należy wyprowadzić zgodnie z pokazana na rys. nr 2 trasą projektowane trzy linie kablowe zasilające proj. łącznie 8 opraw typu MVP 507 /SON T-P 600W 3

4 (Philips) oraz 5 opraw typu MVP 507 /SON T-P 400W (Philips) zabudowanych w sumie na dziesięciu masztach MAL 14 z wysięgnikami WM-1 lub WM-3 (ROSA). Rozmieszczenie masztów oraz trasę linii kablowych pokazuje rys. nr 2. Jako zasilanie opraw należy ułożyć w ziemi w kable typu YKY 5 x 10 mm 2, YKY 3 x 10 mm 2 i YKY 3 x 6 mm 2. W miejscach oznaczonych na rysunku projektowym nr 1 na projektowanych kablach należy założyć rury osłonowe DVK Projektowana Szafa Sterowania Oświetleniem Projektowaną Szafę Sterowania Oświetleniem należy zabudować zgodnie z rys. nr 1 na poboczu części utwardzonej zaplecza projektowanego kompleksu boisk w linii ogrodzenia. Jako wolnostojącą szafę należy zabudować skrzynię termoutwardzalną o wymiarach 40x880x25 (szerokość x wysokość x głębokość) posadowioną na fundamencie typu FT-1. Wewnątrz skrzyni należy zabudować tablicę rozdzielczą z rozłącznikiem głównym typu FR- 63 A oraz dwoma wyłącznikami nadmiarowopradowymi typu C 301 C10 A, jednym wyłącznikiem C303 C 10 A i dwoma typu C303C 25 A. Schemat szafy oraz całego projektowanego układu pokazuje rys. nr 2. W projektowanej Szafie należy zabudować rozłączniki do ręcznego włączania i wyłączania poszczególnymi obwodami oświetleniowymi zgodnie ze schematem ideowym (rys nr 2). 5. Sposób ułożenia linii kablowej Linię kablową należy ułożyć faliście z 3% zapasem zgodnie z Prenormą SEP E 004 na głębokości 0,7m na 10cm warstwie piasku. Ułożony kabel należy przysypać najpierw co najmniej 10 cm warstwą piasku a następnie warstwą piasku lub rodzimego gruntu którego grubość powinna wynosić nie mniej niż od 15 cm i nie więcej niż 25 cm. Tak przysypana linie kablową należy przykryć folią koloru niebieskiego wymiarach 0,3x300 [mm] ( grubość/szerokość). Pozostałą przestrzeń rowu kablowego należy zasycać rodzimym gruntem uzyskanym z wykopu. W przypadku skrzyżowań projektowanej linii kablowej z innymi istniejącymi liniami kablowymi oznaczenia linii krzyżujących się powinny znajdować się na tej samej wysokości. W odstępach nie większych niż 10 m oraz przy i za przepustami linię kablową należy oznakować opaskami kablowymi. Opis kabla zawarty na opaskach kablowych powinien zawierać: typ kabla, relację, napięcie, rok ułożenia oraz właściciela. We wszystkich miejscach załomu trasy nowo ułożonych linii kablowych należy zabudować oznaczniki kablowe. W miejscach nowo zabudowanych muf należy zabudować oznaczniki. Ponadto zgodnie z normą SEP E-004 należy wykonać i przedłożyć do odbioru protokoły następujących badań pomontażowych linii kablowej: protokół z pomiaru ciągłości żył roboczych protokół z pomiaru rezystancji izolacji kabli pomiar rezystancji uziemienia dla ZK 4

5 6. Ochrona przeciwporażeniowa oraz przepięciowa. Jako dodatkowy system ochrony od porażeń w sieci nn stosuje się Uziemianie. Wszystkie maszty oświetleniowe należy uziemić. Do budowy uziemienia należy użyć bednarki ocynkowanej FeZn 25x4 którą należy ułożyć razem z projektowanymi kablami w rowie kablowym. Rezystancja uziemienia nie powinna przekroczyć 10. Ponadto zwody poziome z instalacji odgromowej oraz uziemienie otokowe budynków zaplecza należy połączyć z uziemieniem masztów oświetleniowych. 7. Pomiar energii. Pomiar energii elektrycznej dokonywany będzie przez istniejący licznik energii elektrycznej zabudowany w szkole. 8. Uwagi końcowe Całość robót należy wykonać zgodnie z obowiązującymi normami i przepisami BHP oraz dołączonymi do projektu uzgodnieniami branżowymi. 9. Obliczenia techniczne 9.1 Obliczenia spadku napięcia zgodnie z zależnością : Pz l U % 100% 2 U S Wyniki obliczeń spadków napięcia zgodnie z zależnością : dla obwodu zasilającego Szafę Starowania Oświetleniem 2,5% dla obwodu oświetlenia nr I 1,6 % dla obwodu oświetlenia nr II 0,01 % dla obwodu oświetlenia nr III 0,29 % dla obwodu zasilania budynku zaplecza nr IV 85 % dla obwodu zasilania budynku zaplecza nr IV 0,2 % Spadki napięcia mieszczą się w normie gdyż są mniejsze niż 4% 5

6 9.2 Obliczenia natężenia oświetlenia - boisko do piłki nożnej Obaczono natężenie oświetlenia dla zaprojektowanej ilości opraw zgodnie z zależnością: E śr obl = n k Wysokość zawieszenia opraw h h = 14m Płaszczyzna oświetlenia h ośw 0m szerokość boiska a= 27m długość boiska b= 56m strumień całkowity jednej oprawy = 90000lm Sprawność oprawy opr = 0,76 Dopuszczalne natężenie E n = 100 lx Sprawność oświetlenia ośw = 0,2 Współczynnik zapasu k= 1,33 Dobrana ilość opraw n= 8 Pole powierzchni boiska s= 1540 m 2 Obliczone natężenie E śr obl = 107 lx s opr ośś [lx] - boisko do siatkówki Wysokość zawieszenia opraw h h = 14m Płaszczyzna oświetlenia h ośw 0m szerokość boiska a= 15m długość boiska b= 28m strumień całkowity jednej oprawy = 55500lm Sprawność oprawy opr = 0,76 Dopuszczalne natężenie E n = 100 lx Sprawność oświetlenia ośw = 0,2 Współczynnik zapasu k= 1,33 Dobrana ilość opraw n= 420 Pole powierzchni boiska s= 405 m 2 Obliczone natężenie E śr obl = 121lx 10. Wykaz właścicieli gruntów, które krzyżują projektowane linie kablowe oświetleniowe Lp. Imię i nazwisko Nr działki Adres zamieszkania (uwagi) 1 Gmina Węgierska Górka 1119/3 Węgierska Górka ul Zielona 43 6

7 11. Zestawienie materiałów 1. Słup MAL 14 ROSA 10 kpl 2. Złącze słupowe TB-2 10 szt 3. Wkładka bezpiecznikowa topikowa 10A 8 szt 4. Wkładka bezpiecznikowa topikowa 6A 5 szt 5. Wysięgnik WM-3 (ROSA). 3 kpl 6. Wysięgnik WM-1 (ROSA). 7 kpl 7. Oprawa MVP kpl 8. Źródło światła SON-T-P 600W 8 szt 9. Źródło światła SON-T-P 400W 5 szt 10. Kosz Zbrojeniowy Z80 10 szt 11. Kabel YAKY 4 x 16 mm 2 80 m 12. Przewód YKY 5 x 10 mm m 13. Przewód YKY 3 x 10 mm m 14. Przewód YKY 3 x 6 mm 2 35 m 15. Przewód YKY 5 x 6 mm 2 30 m 16. Przewód YKY 3 x 2,5 mm m 17. Puszka odgałęźna 360x270x124 IP 55 z listwą LZ 1 szt 18. Szafa z układem sterowania oświetleniem i fundamentem kompletna 1 kpl 19. Bednarka cynk. Zn-Fe m 20. Rura DVK m 7

8 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 1. Zakres robót: a) Wykopy dla linii kablowej, b) podpięcie wybudowanej linii do istniejącej sieci oświetlenia ulicznego 2. Wykaz istniejących obiektów budowlanych: a) linia kablowa zasilana ze stacji transform. Węgierska Górka Przedszkole b) kanalizacja c) wodociąg, ciepłociag 3. Elementy mogące stwarzać zagrożenie: a) Istniejące obwody nn w budynku b) Siec kanalizacyjna, energetyczna 4. Przewidywane zagrożenia: Podczas prac związanych z budową linii kablowej mogą wystąpić zagrożenia wynikające z rodzaju prowadzonych robót. Największym zagrożeniem przy pracach jest: a) porażenie prądem elektrycznym ze skutkiem śmiertelnym (praca w pobliżu urządzeń pod napięciem), b) potrącenie przez pracujący sprzęt mechaniczny (koparka) 5. Sposób prowadzenia instruktażu: Przed przystąpieniem do robót kierujący pracownikami winien przeprowadzić instruktaż BHP obejmujący: a) wskazanie miejsc zagrożenia w miejscu pracy i w pobliżu miejsca pracy, b) podanie sposobów zabezpieczenia przed wypadkiem przy wykonywaniu prac. 6. Środki zapobiegające niebezpieczeństwu wypadku: a) wyłączyć i uziemić urządzenia energetyczne obwód nn z RG b) wywiesić tablice ostrzegawcze o treści nie załączać, c) odpowiednio oznaczyć miejsce pracy, d) nie dopuszczać osób postronnych w pobliże zasięgu pracy sprzętu mechanicznego, e) egzekwować od pracowników stosowania właściwych środków ochrony indywidualnej, odzieży i obuwia roboczego oraz właściwych narzędzi i sprzętu. Oświadczenie projektanta Oświadczam, że przedmiotowa dokumentacja projektowa na budowę linii kablowej oraz latarni oświetleniowych dla potrzeb oświetlenia projektowanych boisk wraz z zapleczem zgodnie z programem Orlik 2012 zlokalizowanych obok Szkoły Podstawowej i Gimnazjum w Węgierskiej Górce jest wykonana zgodnie z umową obowiązującymi przepisami techniczno-budowlanymi oraz normami i jest kompletna z punktu widzenia celu, któremu ma służyć. 8
