1 Projekt modernizacji wnętrz holu roboty elektryczne ZAWARTOŚĆ PROJEKTU 1. Strona tytułowa 2. Opis techniczny 3. Obliczenia 4. Zestawienie materiałów 5. Rysunki E1. Plan instalacji elektrycznych E2. Plan instalacji klimatyzacji i kurtyn powietrznych E3. Rozdzielnica NN - RE

2 2. OPIS TECHNICZNY 2.1 Podstawa opracowania Projekt opracowano na zlecenie Inwestora w oparciu o następujące załoŝenia: - projekt koncepcyjny opracowany przez pracownię AAP w Warszawie - podkłady architektoniczno-budowlane - uzgodnienia z uŝytkownikiem - uzgodnienia międzybranŝowe - inwentaryzacja do celów projektowych 2.2 Zakres opracowania Projektuje się następujące rodzaje instalacji: - instalacja oświetlenia podstawowego - instalacja oświetlenia awaryjnego - instalacja oświetlenia kierunkowego - instalacja oświetlenia zewnętrznego - instalacja gniazd wtykowych - instalacja zasilania klimatyzatorów - instalacja zasilania kurtyn powietrznych - instalacja ochrony przepięciowej - instalacja przeciwporaŝeniowa - instalacja uziemień i przewodów ochronnych 2.3 Pomiar energii elektrycznej Pomiar energii elektrycznej odbywa się centralnie dla całego budynku 2.4 Wyłączenie napięcia w razie poŝaru Istnieje moŝliwość wyłączenia napięcia holu głównego w istn. rozdzielnicy 1-R lub w projektowanej rozdz. RE. Po odłączeniu napięcia w proj. holu głównym załączy się oświetlenie awaryjne i kierunkowe.

architektoniczno-budowlane - uzgodnienia z uŝytkownikiem - uzgodnienia międzybranŝowe - inwentaryzacja do celów projektowych 2.

3 2.5 Rozdzielnica tablicowa RE. Dla zasilania wszystkich proj. odbiorów projektuje się rozdzielnicę izolacyjną naścienną firmy Legrand / FAEL. Zgodnie z wymaganiami p.poŝ. przewidziano łącznik główny rozdzielnicy. Dla zabezpieczenia obwodów stosuje się wyłączniki róŝnicowo i nadmiarowo prądowe. Zasilanie rozdzielnicy wykonać przewodem 750 V typu YDY 5x16 wyprowadzonym z istn. rozdzielnicy 1-R wyposaŝonej wg. projektu. 2.6 Instalacja oświetlenia i gniazd wtykowych Oświetlenie holu wykonać oprawami Beryl 22,2x13W stropowymi zamontowanymi w suficie podwieszonym wykonanym z profilowanych pasów blaszanych. Trzy oprawy oświetlenia awaryjnego wyposaŝono w inwertery i w Ŝółte pasy o szer. 2 cm. Ww. oprawy świecą równocześnie podczas normalnej pracy. Do opraw oświetlenia awaryjnego doprowadzić dodatkową Ŝyłę przewodu sprzed łącznika podtrzymującego napięcie układów elektronicznych. Oświetlenie ewakuacyjne wykonać oprawami 8W z piktogramami. Zadaszone wejście do budynku oświetlono naświetlaczami Olympia 3, 70W. Sterowanie tym oświetleniem odbywa się automatycznie A-przekaźnikiem zmierzchowym, 0-ster. Wyłączone, bądź ręcznie przełącznikiem w rozdzielnicy RE. Wszystkie oprawy są firmy AGA LIGHT. Zasilanie oświetlenia wykonać przewodami 750V YDY 4,3 x 1,5 układanymi na suficie podwieszonym w korytarzu a pojedyncze przewody w/t Pozostałe instalacje wykonać przewodem 750V YDY 5 lub 3x2,5 układanym jw. Podobnie jw. instalacje wykonać do projektowanych klimatyzatorów, kurtyn powietrznych zainstalowanych przy obrotowej bramie wejściowej. Kurtyny będą miały zablokowany trzeci stopień mocy 6 kw. Instalację zasilającą dźwig osobowy dla inwalidów doprowadzić do maszynowni zostawiając zapas przewodów po ok. 4m. 2.7 Ochrona przepięciowa

Zasilanie rozdzielnicy wykonać przewodem 750 V typu YDY 5x16 wyprowadzonym z istn. rozdzielnicy 1-R wyposaŝonej wg. projektu. 2.

4 Zgodnie z PN/E p.4.5 i PN-JEC :1999-ochronaprzeciwprzepięciowa, zaprojektowano ochronę od przepięć instalacji i urządzeń elektrycznych. Zaprojektowano 2. stopień ochrony przepięciowej zapewniający poziom ochrony 1,5 kv ochronnikami DEHN guard T 275/4 które będą zainstalowane w przewodach skrajnych rozdzielnicy RE. 2.8 Ochrona przciwporaŝeniowa Dla ochrony od poraŝeń prądem elektrycznym przewidziano wyłączniki róŝnicowo i nadmiarowoprądowe o prądzie wyzwalającym 30 ma w proj. rozdzielnicy RE oddzielnie dla poszczególnych obwodów firmy FAEL/Legrand. Na podstawie normy PN-JEC :2000- ochrona przeciwporaŝeniowa przy zwarciu pomiędzy dowolnym przewodem skrajnym a przewodem ochronnym PE powinno występować samoczynne odłączenie zasilania w czasie nie dłuŝszym od 0,4s. Dla instalacji elektrycznej wymagającej dodatkowej ochrony projektuje się obwody: -1-fazowe jako 3-Ŝyłowe -3-fazowe jako 5-Ŝyłowe z dodatkową Ŝyłą ochronną PE koloru Ŝółto-zielonego. Do przewodu ochronnego naleŝy przyłączyć wszystkie styki ochronne gniazd wtykowych i metalowe obudowy urządzeń elektrycznych. Dla uniknięcia moŝliwości wystąpienia róŝnicy potencjałów w poszczególnych instalacjach proj. obiektu stosuje się połączenia wyrównawcze główne przewodem LY. Do zbiorczej szyny wyrównawczej przyłączyć rury stalowe instalacji wod-kan., korytka instalacyjne, blaszany sufit podwieszany i wszystkie metalowe okucia projektowanego obiektu. Projektowany jest układ sieci TN-S. 2.9 Uwagi końcowe Całość robót wykonać starannie, zgodnie z normami oraz obowiązującymi przepisami. Po zakończeniu montaŝu instalacji elektr. wykonać protokóły z pomiarów obwodów.. 3. OBLICZENIA 3.1 Bilans mocy Moc zainstalowana i szczytowa:

5/4 które będą zainstalowane w przewodach skrajnych rozdzielnicy RE. 2.

5 Pi(kW) Ps(kW). -klimatyzator - 4,8 4,8 -klimatyzator - 1,76 1,76 -kurtyna powietrzna 2x4,3-8,6 8,6 -rozdzielnica napędu dzwigu RD - 2,0 2,0 -rozdzielnica administr.dzwigu R - 0,2 0,2 -gniazda wtykowe 1-faz ,0 - oświetlenie - 1,5 1,2 32 kw 22 kw 3.2 Prąd obliczeniowy Dane : Ps = 22 kw,u=400v, l = 28m Io = = 31,8 A 1,73 x Zasilanie rozdz. RE Dobrano przewód zasilający 750 V YDY 5x16 w RVS37 do ułoŝenia n/t lub na suficie podwieszonym. ObciąŜalność długotrwała przewodów wynosi Idd=74A 3.4 Zasilanie klimatyzatora 3-faz. Dane : Ps = 4,8 kw, In= 8,6-8,8 A, l = 10m Dobrano przewód 750 V typ YDY 5x2,5 w RVS28 p/t i na suficie. ObciąŜalność Idd=27A 3.5 Zasilanie klimatyzatora 1-faz. Dane : Ps = 1,76 kw, In= 7,6 A, l = 10m Dobrano przewód 750 V typ YDY 3x2,5 w RVS22. ObciąŜalność Idd=30A 3.6 Zasilanie kurtyn powietrznych Dane : Pi = kw + wentylator 3x108W, 400V, Io= 6,2A dla 4,3 kw (6kW zablokowane), l = 10m Dobrano przewód 750 V typ YDY 5x2,5. ObciąŜalność Idd=27A 3.7 Zasilanie rozdzielnicy dźwigu Dane: Ps = 2 kw, 400V, Io= 2,9 A, l = 20m Dobrano przewód 750 V typ YDY 5x2,5 w RVS 28. ObciąŜalność Idd=27A Pozostałe obwody są obciąŝone małą mocą. 3.8 Dobór klimatyzatorów W holu wejściowym dobrano klimatyzator pracujący w funkcji tylko chłodzenia japońskiej firmy Fujitsu składający się z dwóch jednostek wewnętrznej w podwieszonym suficie na wys. ok. 3,5 m oraz zewnętrznej montowanej na pełnej scianie na wys ok. 3m.

RE Dobrano przewód zasilający 750 V YDY 5x16 w RVS37 do ułoŝenia n/t lub na suficie podwieszonym. ObciąŜalność długotrwała przewodów wynosi Idd=74A 3.4 Zasilanie klimatyzatora 3-faz.

6 Kubatura holu wynosi ok. 270 m 3 Zyski ciepła przyjęto wskaźnikowo 40W/ m 3 Zapotrzebowanie chłodu Q 1 = 270 x 40 = 10800W Zyski ciepła od ludzi 5 osób - od 1 osoby przyjęto Q o = 100w Łączne zapotrzebowanie chłodu Q 2 = 5 x 100 = 500W Zyski ciepła od zainstalowanej mocy oświetlenia Q 3 = 900W Zyski ciepła od zainstalowanych urządzeń elektrycznych (2. kurtyny powietrzne) Q 4 = 2 x(4+0,3)x0,2 = 1720W Suma zysków ciepła mocy chłodniczej: Q = Q 1 + Q 2 + Q 3 + Q 4 = = 13920W Dla holu dobrano klimatyzator z jednostką wewnętrzną AUY-45E3 o mocy chłodniczej 12,7 kw i mocy elektrycznej 4,8 kw 3x400V, 50 Hz, 8,6-8,8 A Jednostka zewnętrzna AOY-45E3 montowana na ścianie zewnętrznej. W pomieszczeniu kierowców dobrano klimatyzator jw. o następujących danych. Klimatyzator z jednostką wewnętrzną AUY-14EG o mocy chłodniczej 4,1 kw i mocy elektrycznej 1,76 kw, 230V, 50 Hz, 7,6 A. Jednostka zewnętrzna AOY-14E montowana na ścianie zewnętrznej. Jednostki wewnętrzne i zewnętrzne instalacji chłodniczej połączyć rurkami miedzianymi Cu 9,53 dla cieczy i Cu 15,88 dla gazu. Natomiast odprowadzenie skroplin doprowadzić do istn. rury kanalizacyjnej w pomieszczeniu WC. Rurki układać z min. spadkiem 0,3 %. 3.8 Dobór kurtyn powietrznych Wejście obrotowe do holu ogrzewa się dwiema kurtynami powietrznymi elektrycznymi, zamontowanymi na ścianach wewnętrznych ustawionymi pionowo. Dobrano dwie kurtyny powietrzne pionowe firmy JUWENT typu KP/D-P-105-E z zasilaniem 3-faz. 3x400V z przełącznikiem o mocy 2-4-6kWi wentylatorami 3x108kW=324W Długość projektowanej kurtyny wynosi 105 cm. Przełączniki powinny być zablokowane dla mocy 6kW. 4. Zestawienie materiałów 1. Rozdzielnica naścienna RNN 4x12 z tworzywa o wym. 250x610x120 z drzwiczkami firmy FAEL/Legrand z wyposaŝeniem wg rys. E3 kpl. 1

100 = 500W Zyski ciepła od zainstalowanej mocy oświetlenia Q 3 = 900W Zyski ciepła od zainstalowanych urządzeń elektrycznych (2.

7 2. Przewód 750V YLY 5x16 m Przewód 750V YDY 5x2,5 m Przewód 750V YDY 3x2,5 m Przewód 750V YDY 4x1,5 m Przewód 750V YDY 3x1,5 m Przewód 750V LY 25 m Przewód 750V LY 4 m Rura RVS 37 m Rura RVS 28 m Rura RVS 22 m Oprawa BERYL-22,2x13W, 230 V z szybą firmy AGA LIGHT w suficie podwieszonym szt Inwerter do ww opraw szt Oprawa oświetlenia kierunkowego PRYMAT 2C, 8W, 220 V, 2h firmy HYBRYD szt Naświetlacz OLYMPIA 3, 70W, 230V, firmy AGA LIGHT szt Gniazdo wtykowe podwójne 10/16A, 250 z uziemieniem p/t szt Łącznik klawiszowy 1-bieg. 10A, 250V, p/t szt Łącznik klawiszowy zmienny 10A, 250V, p/t szt Korytko elektroinstalacyjne K-118 z pokrywą P-118 firmy ELEKTROMONTAś m Wyłącznik zmierzchowy AZH z sondą 230V, 50Hz firmy FF Pabianice szt Puszka instalacyjna przelotowa PP 70 szt Puszka instalacyjna końcowa PK 60 szt Zestawienie materiałów klimatyzacji i kurtyn powietrznych Dostawy inwestorskie 1.1 Klimatyzator kasetonowy (jednostka wewnętrzna) AUY-45E3, moc chłodzenia 12,7 kw, moc elektryczna 4,8 kw, 3x400V, 50 Hz, 8,6-8,8A firmy Fujitsu, dystrybutor LS Interklima Sp. z o.o. ul. Borowskiego 2, Warszawa tel (lub równowaŝne) szt.1

Inwerter do ww opraw szt 3 14. Oprawa oświetlenia kierunkowego PRYMAT 2C, 8W, 220 V, 2h firmy HYBRYD szt. 2 15. Naświetlacz OLYMPIA 3, 70W, 230V, firmy AGA LIGHT szt. 3 16.

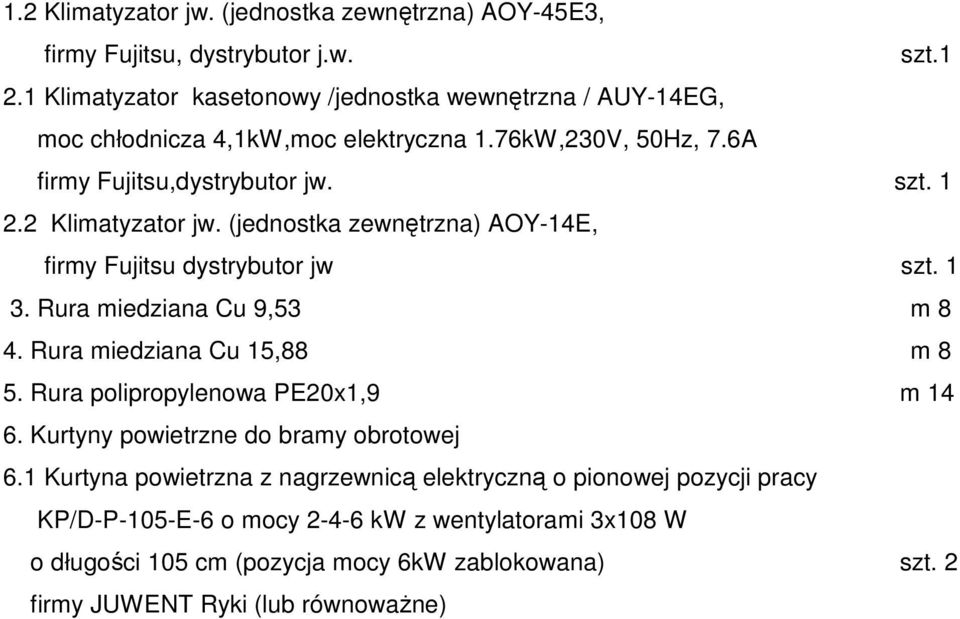

8 1.2 Klimatyzator jw. (jednostka zewnętrzna) AOY-45E3, firmy Fujitsu, dystrybutor j.w. szt Klimatyzator kasetonowy /jednostka wewnętrzna / AUY-14EG, moc chłodnicza 4,1kW,moc elektryczna 1.76kW,230V, 50Hz, 7.6A firmy Fujitsu,dystrybutor jw. szt Klimatyzator jw. (jednostka zewnętrzna) AOY-14E, firmy Fujitsu dystrybutor jw szt Rura miedziana Cu 9,53 m 8 4. Rura miedziana Cu 15,88 m 8 5. Rura polipropylenowa PE20x1,9 m Kurtyny powietrzne do bramy obrotowej 6.1 Kurtyna powietrzna z nagrzewnicą elektryczną o pionowej pozycji pracy KP/D-P-105-E-6 o mocy kw z wentylatorami 3x108 W o długości 105 cm (pozycja mocy 6kW zablokowana) szt. 2 firmy JUWENT Ryki (lub równowaŝne)

2 Klimatyzator jw. (jednostka zewnętrzna) AOY-14E, firmy Fujitsu dystrybutor jw szt. 1 3. Rura miedziana Cu 9,53 m 8 4. Rura miedziana Cu 15,88 m 8 5.

9 RYS. NR 1E a

10 RYS. NR 1E b

11 RYS. NR 1E c

12 Rys. Nr 1 Ed

13 RYS. NR 2E a

14 RYS. NR 2E b

15 RYS. NR 2E c

16 RYS. NR 2E d

17 RYS. NR 3E a

18 RYS. NR 3E b
