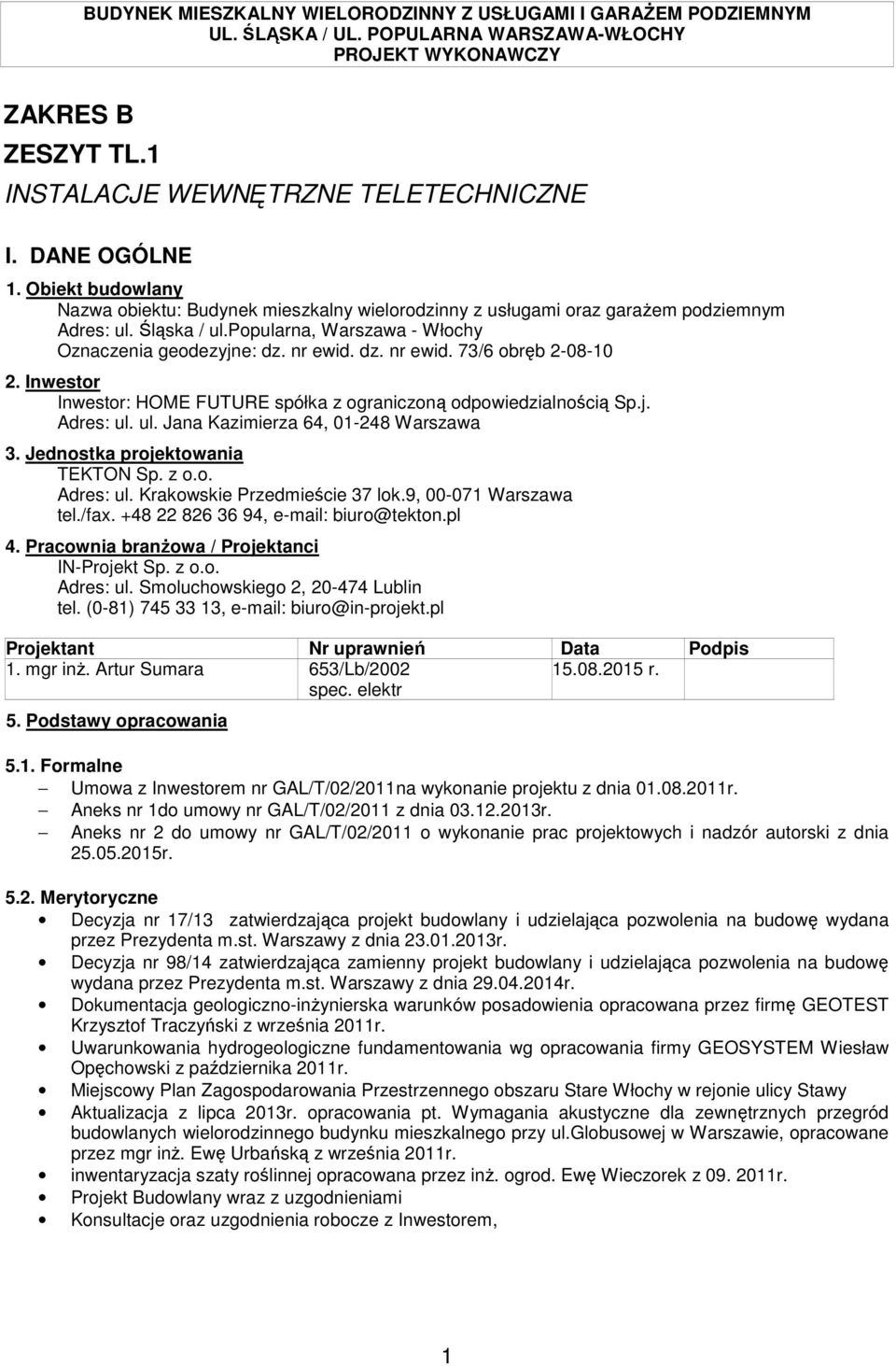

1 ZAKRES B ZESZYT TL.1 INSTALACJE WEWNĘTRZNE TELETECHNICZNE I. DANE OGÓLNE 1. Obiekt budowlany Nazwa obiektu: Budynek mieszkalny wielorodzinny z usługami oraz garaŝem podziemnym Adres: ul. Śląska / ul.popularna, Warszawa - Włochy Oznaczenia geodezyjne: dz. nr ewid. dz. nr ewid. 73/6 obręb Inwestor Inwestor: HOME FUTURE spółka z ograniczoną odpowiedzialnością Sp.j. Adres: ul. ul. Jana Kazimierza 64, Warszawa 3. Jednostka projektowania TEKTON Sp. z o.o. Adres: ul. Krakowskie Przedmieście 37 lok.9, Warszawa tel./fax , biuro@tekton.pl 4. Pracownia branŝowa / Projektanci IN-Projekt Sp. z o.o. Adres: ul. Smoluchowskiego 2, Lublin tel. (0-81) , biuro@in-projekt.pl Projektant Nr uprawnień Data Podpis 1. mgr inŝ. Artur Sumara 653/Lb/ r. spec. elektr 5. Podstawy opracowania 5.1. Formalne Umowa z Inwestorem nr GAL/T/02/2011na wykonanie projektu z dnia r. Aneks nr 1do umowy nr GAL/T/02/2011 z dnia r. Aneks nr 2 do umowy nr GAL/T/02/2011 o wykonanie prac projektowych i nadzór autorski z dnia r Merytoryczne Decyzja nr 17/13 zatwierdzająca projekt budowlany i udzielająca pozwolenia na budowę wydana przez Prezydenta m.st. Warszawy z dnia r. Decyzja nr 98/14 zatwierdzająca zamienny projekt budowlany i udzielająca pozwolenia na budowę wydana przez Prezydenta m.st. Warszawy z dnia r. Dokumentacja geologiczno-inŝynierska warunków posadowienia opracowana przez firmę GEOTEST Krzysztof Traczyński z września 2011r. Uwarunkowania hydrogeologiczne fundamentowania wg opracowania firmy GEOSYSTEM Wiesław Opęchowski z października 2011r. Miejscowy Plan Zagospodarowania Przestrzennego obszaru Stare Włochy w rejonie ulicy Stawy Aktualizacja z lipca 2013r. opracowania pt. Wymagania akustyczne dla zewnętrznych przegród budowlanych wielorodzinnego budynku mieszkalnego przy ul.globusowej w Warszawie, opracowane przez mgr inŝ. Ewę Urbańską z września 2011r. inwentaryzacja szaty roślinnej opracowana przez inŝ. ogrod. Ewę Wieczorek z r. Projekt Budowlany wraz z uzgodnieniami Konsultacje oraz uzgodnienia robocze z Inwestorem, 1

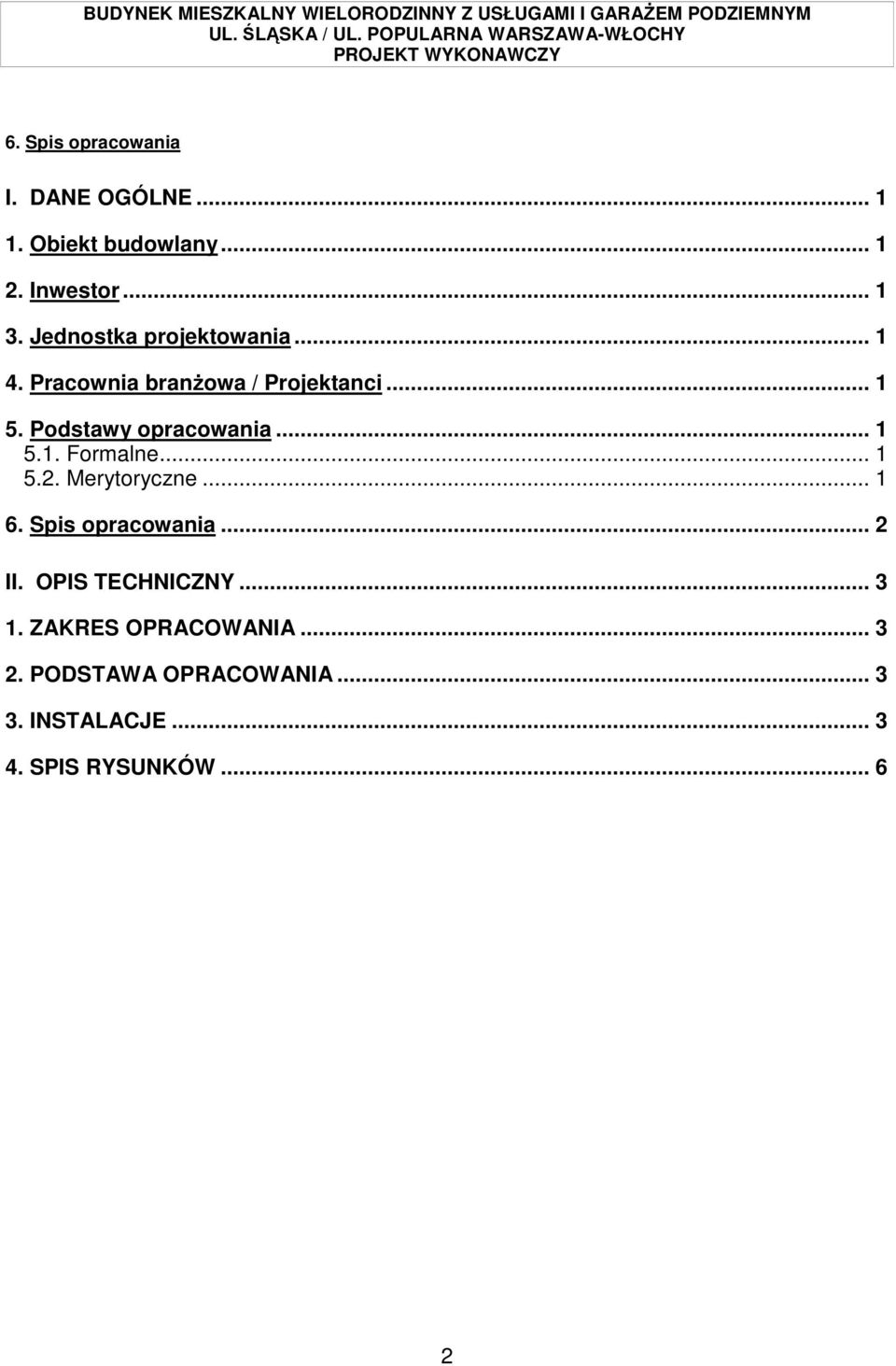

2 6. Spis opracowania I. DANE OGÓLNE Obiekt budowlany Inwestor Jednostka projektowania Pracownia branŝowa / Projektanci Podstawy opracowania Formalne Merytoryczne Spis opracowania... 2 II. OPIS TECHNICZNY ZAKRES OPRACOWANIA PODSTAWA OPRACOWANIA INSTALACJE SPIS RYSUNKÓW

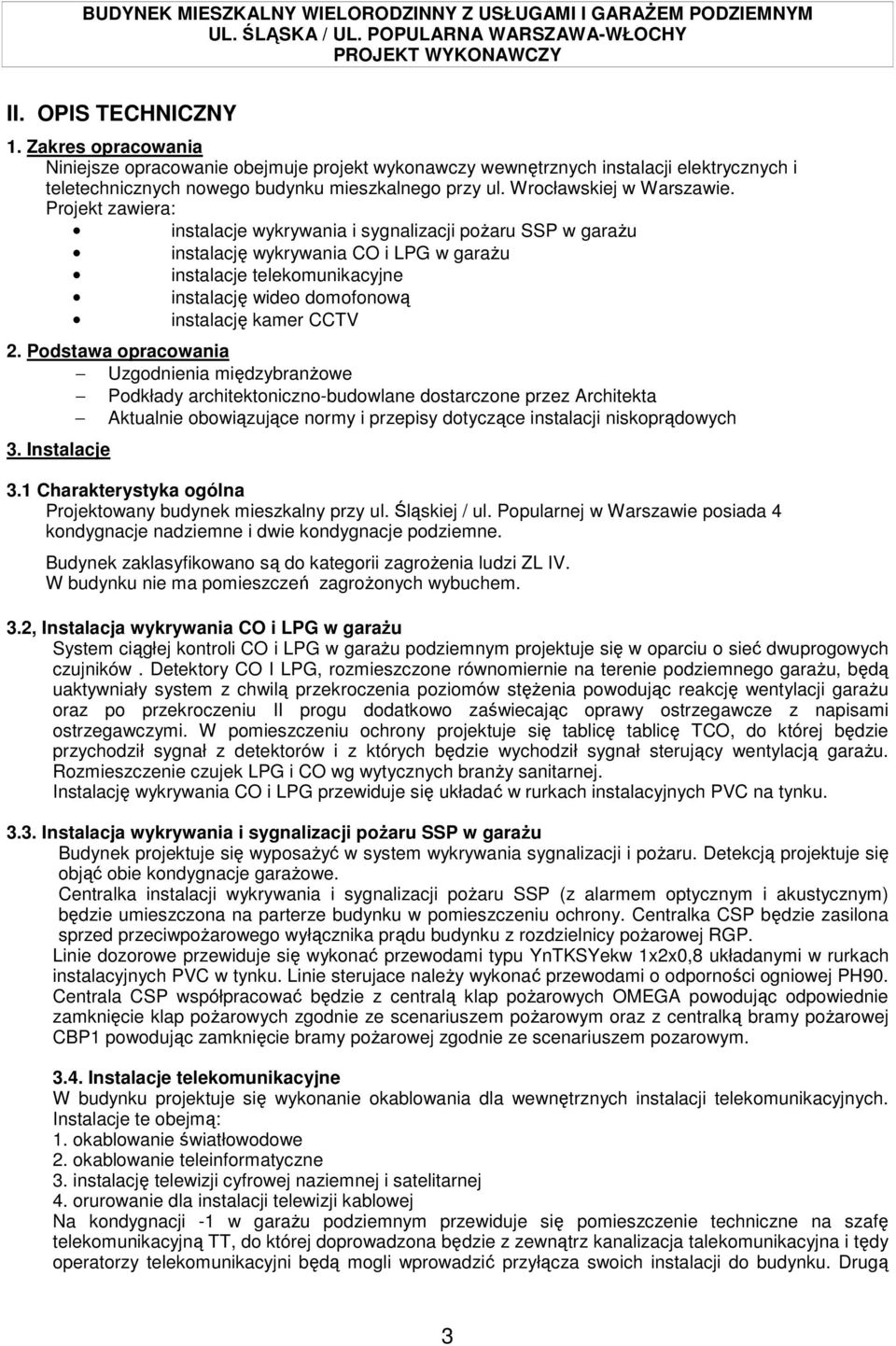

3 II. OPIS TECHNICZNY 1. Zakres opracowania Niniejsze opracowanie obejmuje projekt wykonawczy wewnętrznych instalacji elektrycznych i teletechnicznych nowego budynku mieszkalnego przy ul. Wrocławskiej w Warszawie. Projekt zawiera: instalacje wykrywania i sygnalizacji poŝaru SSP w garaŝu instalację wykrywania CO i LPG w garaŝu instalacje telekomunikacyjne instalację wideo domofonową instalację kamer CCTV 2. Podstawa opracowania Uzgodnienia międzybranŝowe Podkłady architektoniczno-budowlane dostarczone przez Architekta Aktualnie obowiązujące normy i przepisy dotyczące instalacji niskoprądowych 3. Instalacje 3.1 Charakterystyka ogólna Projektowany budynek mieszkalny przy ul. Śląskiej / ul. Popularnej w Warszawie posiada 4 kondygnacje nadziemne i dwie kondygnacje podziemne. Budynek zaklasyfikowano są do kategorii zagroŝenia ludzi ZL IV. W budynku nie ma pomieszczeń zagroŝonych wybuchem. 3.2, Instalacja wykrywania CO i LPG w garaŝu System ciągłej kontroli CO i LPG w garaŝu podziemnym projektuje się w oparciu o sieć dwuprogowych czujników. Detektory CO I LPG, rozmieszczone równomiernie na terenie podziemnego garaŝu, będą uaktywniały system z chwilą przekroczenia poziomów stęŝenia powodując reakcję wentylacji garaŝu oraz po przekroczeniu II progu dodatkowo zaświecając oprawy ostrzegawcze z napisami ostrzegawczymi. W pomieszczeniu ochrony projektuje się tablicę tablicę TCO, do której będzie przychodził sygnał z detektorów i z których będzie wychodził sygnał sterujący wentylacją garaŝu. Rozmieszczenie czujek LPG i CO wg wytycznych branŝy sanitarnej. Instalację wykrywania CO i LPG przewiduje się układać w rurkach instalacyjnych PVC na tynku Instalacja wykrywania i sygnalizacji poŝaru SSP w garaŝu Budynek projektuje się wyposaŝyć w system wykrywania sygnalizacji i poŝaru. Detekcją projektuje się objąć obie kondygnacje garaŝowe. Centralka instalacji wykrywania i sygnalizacji poŝaru SSP (z alarmem optycznym i akustycznym) będzie umieszczona na parterze budynku w pomieszczeniu ochrony. Centralka CSP będzie zasilona sprzed przeciwpoŝarowego wyłącznika prądu budynku z rozdzielnicy poŝarowej RGP. Linie dozorowe przewiduje się wykonać przewodami typu YnTKSYekw 1x2x0,8 układanymi w rurkach instalacyjnych PVC w tynku. Linie sterujace naleŝy wykonać przewodami o odporności ogniowej PH90. Centrala CSP współpracować będzie z centralą klap poŝarowych OMEGA powodując odpowiednie zamknięcie klap poŝarowych zgodnie ze scenariuszem poŝarowym oraz z centralką bramy poŝarowej CBP1 powodując zamknięcie bramy poŝarowej zgodnie ze scenariuszem pozarowym Instalacje telekomunikacyjne W budynku projektuje się wykonanie okablowania dla wewnętrznych instalacji telekomunikacyjnych. Instalacje te obejmą: 1. okablowanie światłowodowe 2. okablowanie teleinformatyczne 3. instalację telewizji cyfrowej naziemnej i satelitarnej 4. orurowanie dla instalacji telewizji kablowej Na kondygnacji -1 w garaŝu podziemnym przewiduje się pomieszczenie techniczne na szafę telekomunikacyjną TT, do której doprowadzona będzie z zewnątrz kanalizacja talekomunikacyjna i tędy operatorzy telekomunikacyjni będą mogli wprowadzić przyłącza swoich instalacji do budynku. Drugą 3

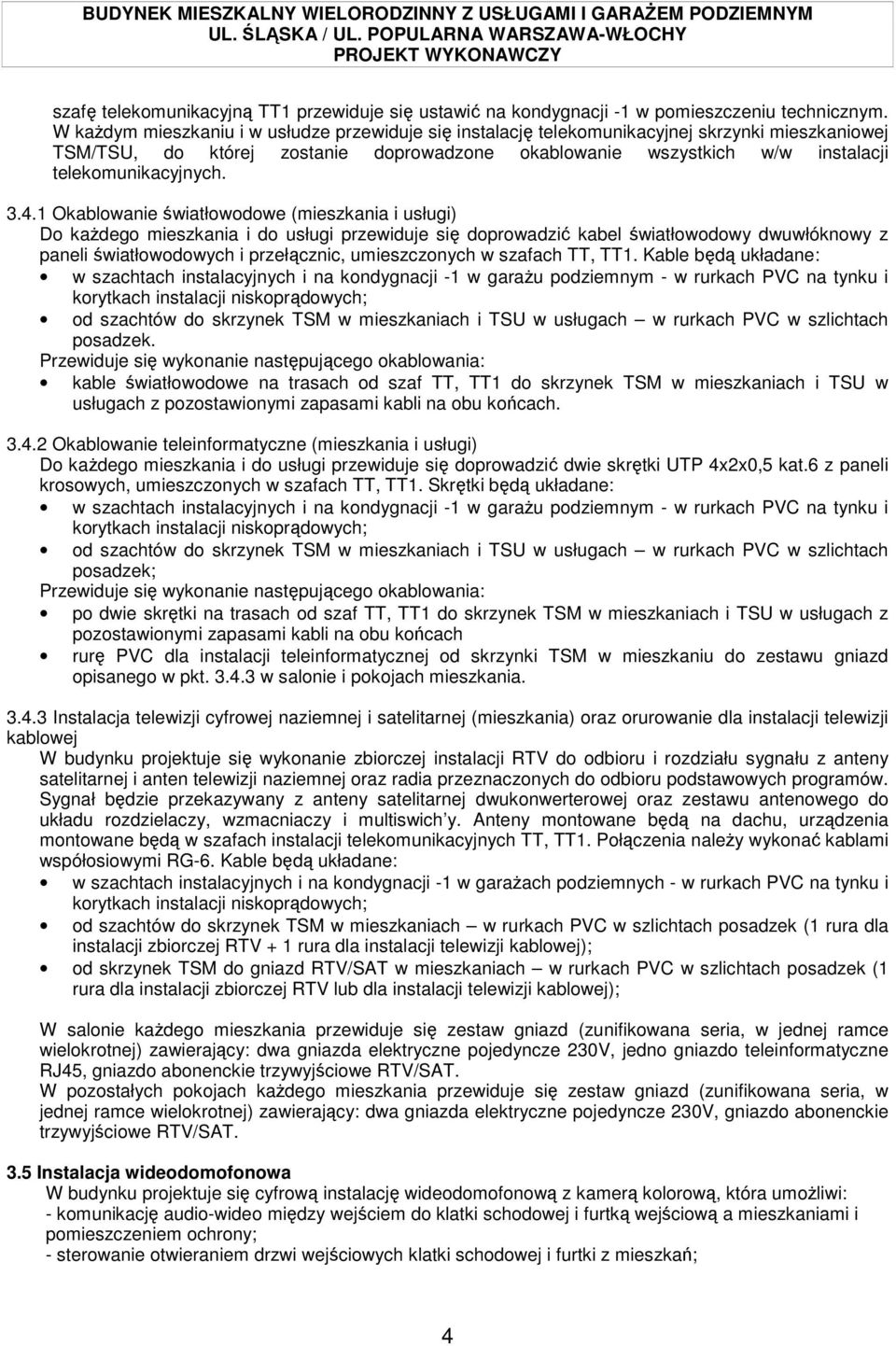

4 szafę telekomunikacyjną TT1 przewiduje się ustawić na kondygnacji -1 w pomieszczeniu technicznym. W kaŝdym mieszkaniu i w usłudze przewiduje się instalację telekomunikacyjnej skrzynki mieszkaniowej TSM/TSU, do której zostanie doprowadzone okablowanie wszystkich w/w instalacji telekomunikacyjnych Okablowanie światłowodowe (mieszkania i usługi) Do kaŝdego mieszkania i do usługi przewiduje się doprowadzić kabel światłowodowy dwuwłóknowy z paneli światłowodowych i przełącznic, umieszczonych w szafach TT, TT1. Kable będą układane: w szachtach instalacyjnych i na kondygnacji -1 w garaŝu podziemnym - w rurkach PVC na tynku i korytkach instalacji niskoprądowych; od szachtów do skrzynek TSM w mieszkaniach i TSU w usługach w rurkach PVC w szlichtach posadzek. Przewiduje się wykonanie następującego okablowania: kable światłowodowe na trasach od szaf TT, TT1 do skrzynek TSM w mieszkaniach i TSU w usługach z pozostawionymi zapasami kabli na obu końcach Okablowanie teleinformatyczne (mieszkania i usługi) Do kaŝdego mieszkania i do usługi przewiduje się doprowadzić dwie skrętki UTP 4x2x0,5 kat.6 z paneli krosowych, umieszczonych w szafach TT, TT1. Skrętki będą układane: w szachtach instalacyjnych i na kondygnacji -1 w garaŝu podziemnym - w rurkach PVC na tynku i korytkach instalacji niskoprądowych; od szachtów do skrzynek TSM w mieszkaniach i TSU w usługach w rurkach PVC w szlichtach posadzek; Przewiduje się wykonanie następującego okablowania: po dwie skrętki na trasach od szaf TT, TT1 do skrzynek TSM w mieszkaniach i TSU w usługach z pozostawionymi zapasami kabli na obu końcach rurę PVC dla instalacji teleinformatycznej od skrzynki TSM w mieszkaniu do zestawu gniazd opisanego w pkt w salonie i pokojach mieszkania Instalacja telewizji cyfrowej naziemnej i satelitarnej (mieszkania) oraz orurowanie dla instalacji telewizji kablowej W budynku projektuje się wykonanie zbiorczej instalacji RTV do odbioru i rozdziału sygnału z anteny satelitarnej i anten telewizji naziemnej oraz radia przeznaczonych do odbioru podstawowych programów. Sygnał będzie przekazywany z anteny satelitarnej dwukonwerterowej oraz zestawu antenowego do układu rozdzielaczy, wzmacniaczy i multiswich y. Anteny montowane będą na dachu, urządzenia montowane będą w szafach instalacji telekomunikacyjnych TT, TT1. Połączenia naleŝy wykonać kablami współosiowymi RG-6. Kable będą układane: w szachtach instalacyjnych i na kondygnacji -1 w garaŝach podziemnych - w rurkach PVC na tynku i korytkach instalacji niskoprądowych; od szachtów do skrzynek TSM w mieszkaniach w rurkach PVC w szlichtach posadzek (1 rura dla instalacji zbiorczej RTV + 1 rura dla instalacji telewizji kablowej); od skrzynek TSM do gniazd RTV/SAT w mieszkaniach w rurkach PVC w szlichtach posadzek (1 rura dla instalacji zbiorczej RTV lub dla instalacji telewizji kablowej); W salonie kaŝdego mieszkania przewiduje się zestaw gniazd (zunifikowana seria, w jednej ramce wielokrotnej) zawierający: dwa gniazda elektryczne pojedyncze 230V, jedno gniazdo teleinformatyczne RJ45, gniazdo abonenckie trzywyjściowe RTV/SAT. W pozostałych pokojach kaŝdego mieszkania przewiduje się zestaw gniazd (zunifikowana seria, w jednej ramce wielokrotnej) zawierający: dwa gniazda elektryczne pojedyncze 230V, gniazdo abonenckie trzywyjściowe RTV/SAT. 3.5 Instalacja wideodomofonowa W budynku projektuje się cyfrową instalację wideodomofonową z kamerą kolorową, która umoŝliwi: - komunikację audio-wideo między wejściem do klatki schodowej i furtką wejściową a mieszkaniami i pomieszczeniem ochrony; - sterowanie otwieraniem drzwi wejściowych klatki schodowej i furtki z mieszkań; 4

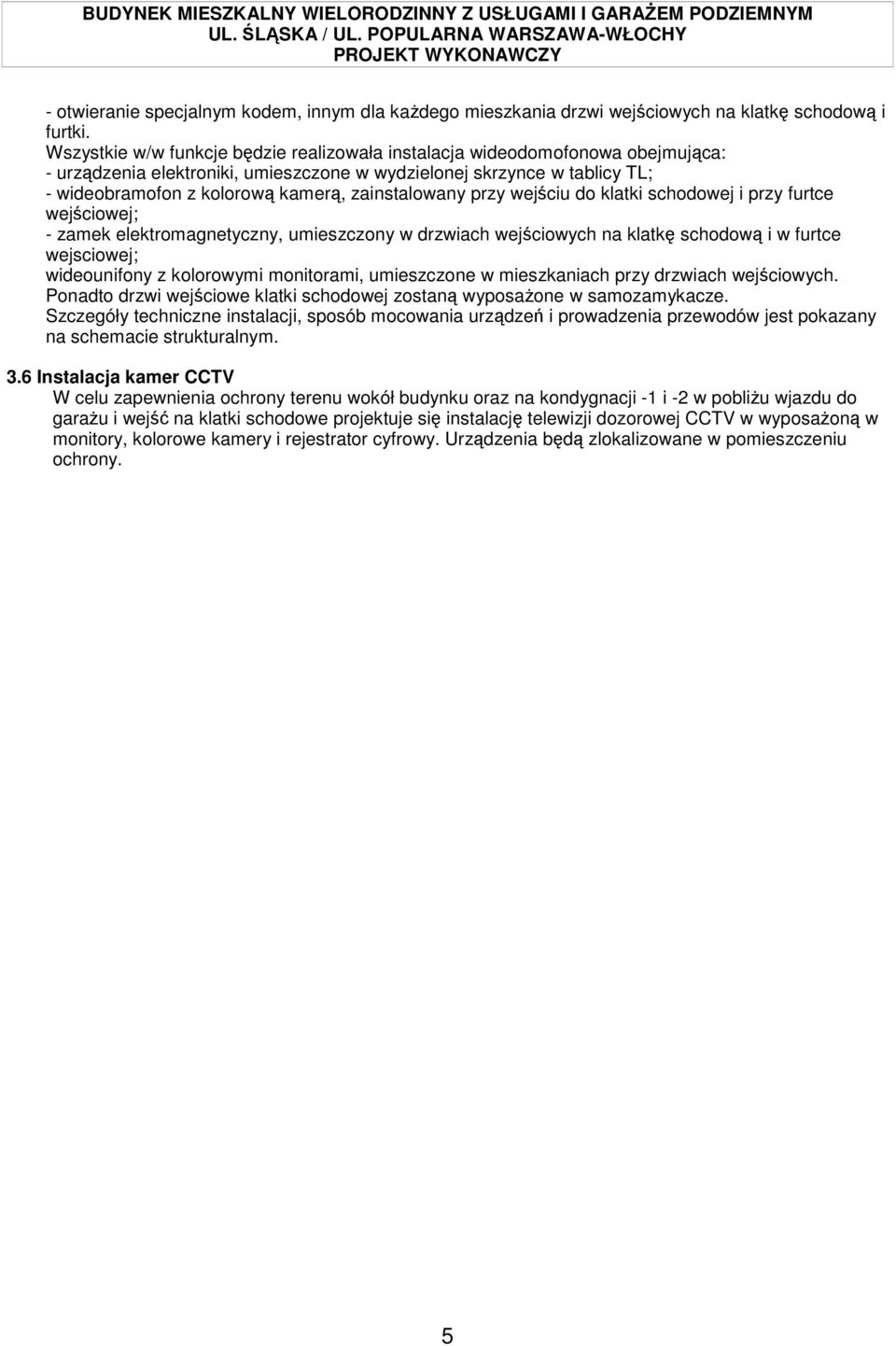

5 - otwieranie specjalnym kodem, innym dla kaŝdego mieszkania drzwi wejściowych na klatkę schodową i furtki. Wszystkie w/w funkcje będzie realizowała instalacja wideodomofonowa obejmująca: - urządzenia elektroniki, umieszczone w wydzielonej skrzynce w tablicy TL; - wideobramofon z kolorową kamerą, zainstalowany przy wejściu do klatki schodowej i przy furtce wejściowej; - zamek elektromagnetyczny, umieszczony w drzwiach wejściowych na klatkę schodową i w furtce wejsciowej; wideounifony z kolorowymi monitorami, umieszczone w mieszkaniach przy drzwiach wejściowych. Ponadto drzwi wejściowe klatki schodowej zostaną wyposaŝone w samozamykacze. Szczegóły techniczne instalacji, sposób mocowania urządzeń i prowadzenia przewodów jest pokazany na schemacie strukturalnym. 3.6 Instalacja kamer CCTV W celu zapewnienia ochrony terenu wokół budynku oraz na kondygnacji -1 i -2 w pobliŝu wjazdu do garaŝu i wejść na klatki schodowe projektuje się instalację telewizji dozorowej CCTV w wyposaŝoną w monitory, kolorowe kamery i rejestrator cyfrowy. Urządzenia będą zlokalizowane w pomieszczeniu ochrony. 5

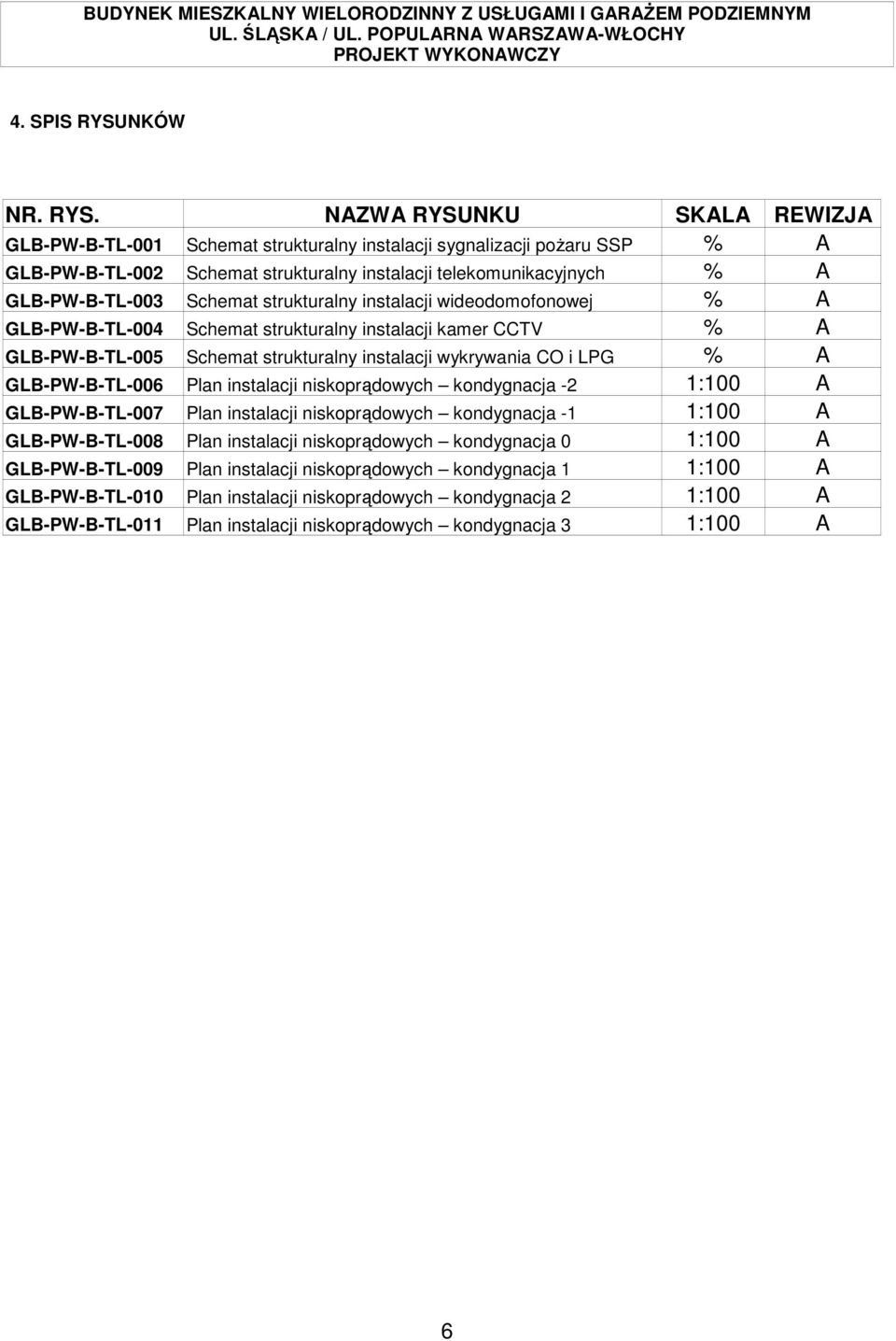

6 4. SPIS RYSUNKÓW NR. RYS. NAZWA RYSUNKU SKALA REWIZJA GLB-PW-B-TL-001 Schemat strukturalny instalacji sygnalizacji poŝaru SSP % A GLB-PW-B-TL-002 Schemat strukturalny instalacji telekomunikacyjnych % A GLB-PW-B-TL-003 Schemat strukturalny instalacji wideodomofonowej % A GLB-PW-B-TL-004 Schemat strukturalny instalacji kamer CCTV % A GLB-PW-B-TL-005 Schemat strukturalny instalacji wykrywania CO i LPG % A GLB-PW-B-TL-006 Plan instalacji niskoprądowych kondygnacja -2 1:100 A GLB-PW-B-TL-007 Plan instalacji niskoprądowych kondygnacja -1 1:100 A GLB-PW-B-TL-008 Plan instalacji niskoprądowych kondygnacja 0 1:100 A GLB-PW-B-TL-009 Plan instalacji niskoprądowych kondygnacja 1 1:100 A GLB-PW-B-TL-010 Plan instalacji niskoprądowych kondygnacja 2 1:100 A GLB-PW-B-TL-011 Plan instalacji niskoprądowych kondygnacja 3 1:100 A 6
