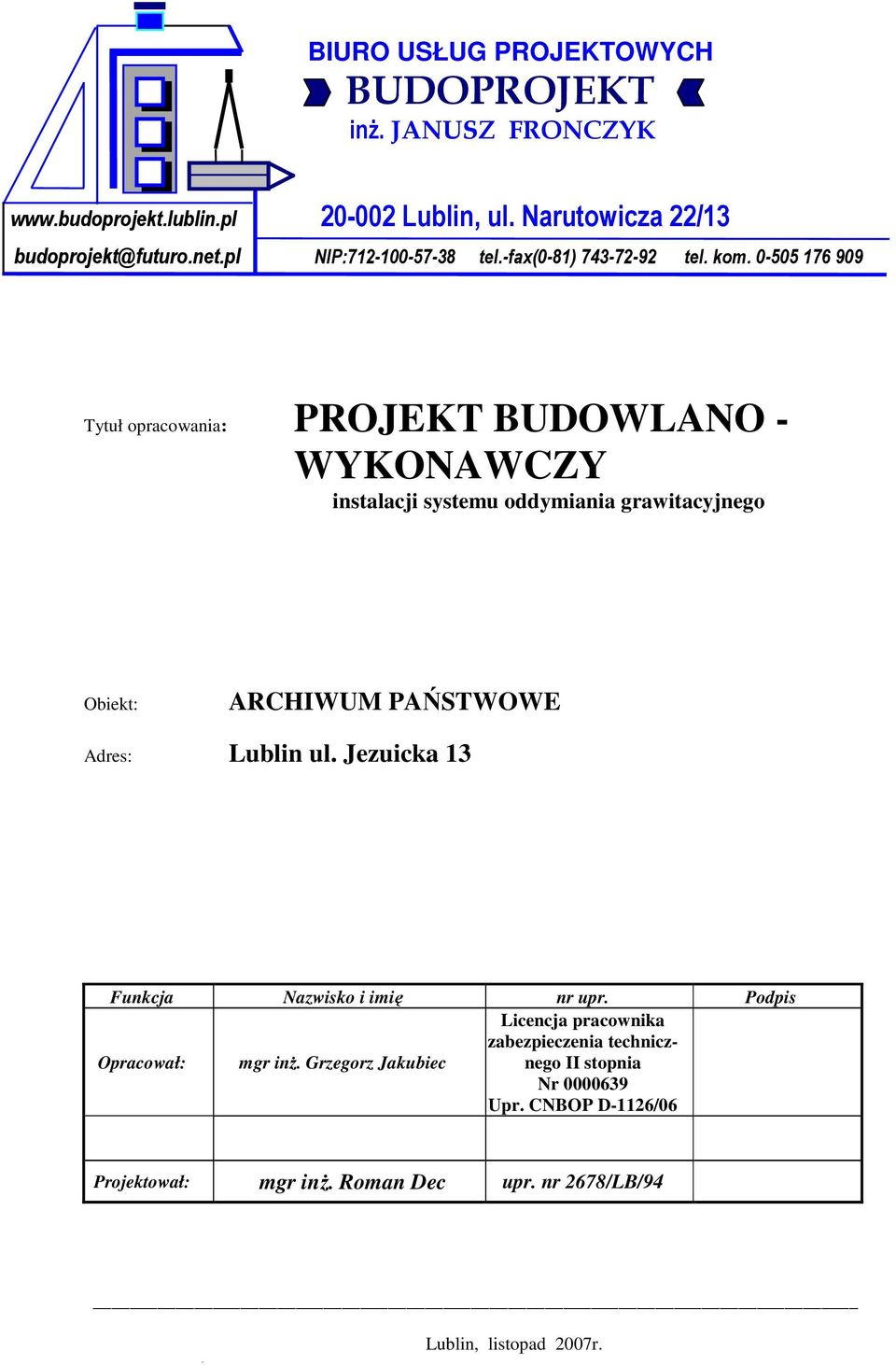

1 BIURO USŁUG PROJEKTOWYCH BUDOPROJEKT inŝ. JANUSZ FRONCZYK Lublin, ul. Narutowicza 22/13 NIP: tel.-fax(0-81) tel. kom Tytuł opracowania: PROJEKT BUDOWLANO - WYKONAWCZY instalacji systemu oddymiania grawitacyjnego Obiekt: ARCHIWUM PAŃSTWOWE Adres: Lublin ul. Jezuicka 13 Funkcja Nazwisko i imię nr upr. Podpis Opracował: mgr inŝ. Grzegorz Jakubiec Licencja pracownika zabezpieczenia technicznego II stopnia Nr Upr. CNBOP D-1126/06 Projektował: mgr inŝ. Roman Dec upr. nr 2678/LB/94 Lublin, listopad 2007r.

2 Spis treści 1 Przedmiot opracowania Podstawy rzeczowe opracowania Podstawy formalne opracowania Zakres opracowania Centrala oddymiania Instalacja oddymiania i napowietrzania klatek schodowych Okna oddymiające Drzwi dopływu powietrza kompensacyjnego Obliczenia dla systemu sterowania dymem w klatkach schodowych budynku Powierzchnie oddymiania i napowietrzania: Funkcjonowanie systemu w stanie dozoru i alarmu MontaŜ urządzeń i instalacji przewodowych Wykonawstwo i odbiór robót Wykonawstwo robót Odbiór robót Uwagi końcowe Zestawienie urządzeń i materiałów Rysunki...9

3

4 1 Przedmiot opracowania. Przedmiotem opracowania jest projekt instalacji oddymiania grawitacyjnego klatki schodowej w budynku Archiwum Państwowego w Lublinie przy ul. Jezuickiej Podstawy rzeczowe opracowania. Podstawami rzeczowymi opracowania są: aprobaty techniczne, świadectwa dopuszczające do uŝytkowania w ochronie przeciwpoŝarowej, lub certyfikaty zgodności zastosowanych urządzeń i wyposaŝenia; dokumentacja projektowa obejmująca rzuty kondygnacji z klatką schodową, adaptowaną przez autora projektu; wytyczne dotyczące klap oddymiania oraz drzwi dopływu powietrza kompensacyjnego wynikające z ekspertyzy rzeczoznawcy ds zabezpieczeń ppoŝ; wizja lokalna terenu i budynku. 3 Podstawy formalne opracowania. Podstawami formalnymi niniejszego opracowania są : Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpoŝarowej /tekst jednolity Dz.U nr 147 poz.1229, zm nr 52 poz. 452, 2004 nr 96 poz.959, 2005 nr 100, poz.835 i 836 -treść zaktualizowana Ustawa z dnia 7 lipca 1994 r. Prawo Budowlane /Dz.U. z 2003 r., nr 207, poz. 2016, zm.: Dz.U.z 2001 r., nr 5, poz. 42; Dz.U. z 2004 r., nr 6, poz. 41; Dz.U. z 2004 r., nr 92, poz. 881; Dz.U.z 2004 r., nr 93, poz. 888; Dz.U. z 2004 r., nr 96, poz. 959, z 2005r. nr 113 poz. 954, nr 163 poz i 1364, nr 169 poz. 1419, z 2006r. nr 12 poz treść zaktualizowana Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006 r. w sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów /Dz.U. Nr 80 poz. 563/ Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie /Dz.U. Nr 75 poz.690 z późniejszymi zmianami/ Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 22 kwietnia 1998 r. w sprawie wyrobów słuŝących do ochrony przeciwpoŝarowej, które mogą być wprowadzane do obrotu i stosowane wyłącznie na podstawie certyfikatu zgodności. /Dz. U. Nr 55 poz.362 Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego / Dz. U.. Nr 120 poz.1133 / Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpoŝarowej. / Dz. U. Nr 121 poz / Rozporządzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym /Dz.U nr 198 poz / Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych /Dz.U nr 92 poz. 881/

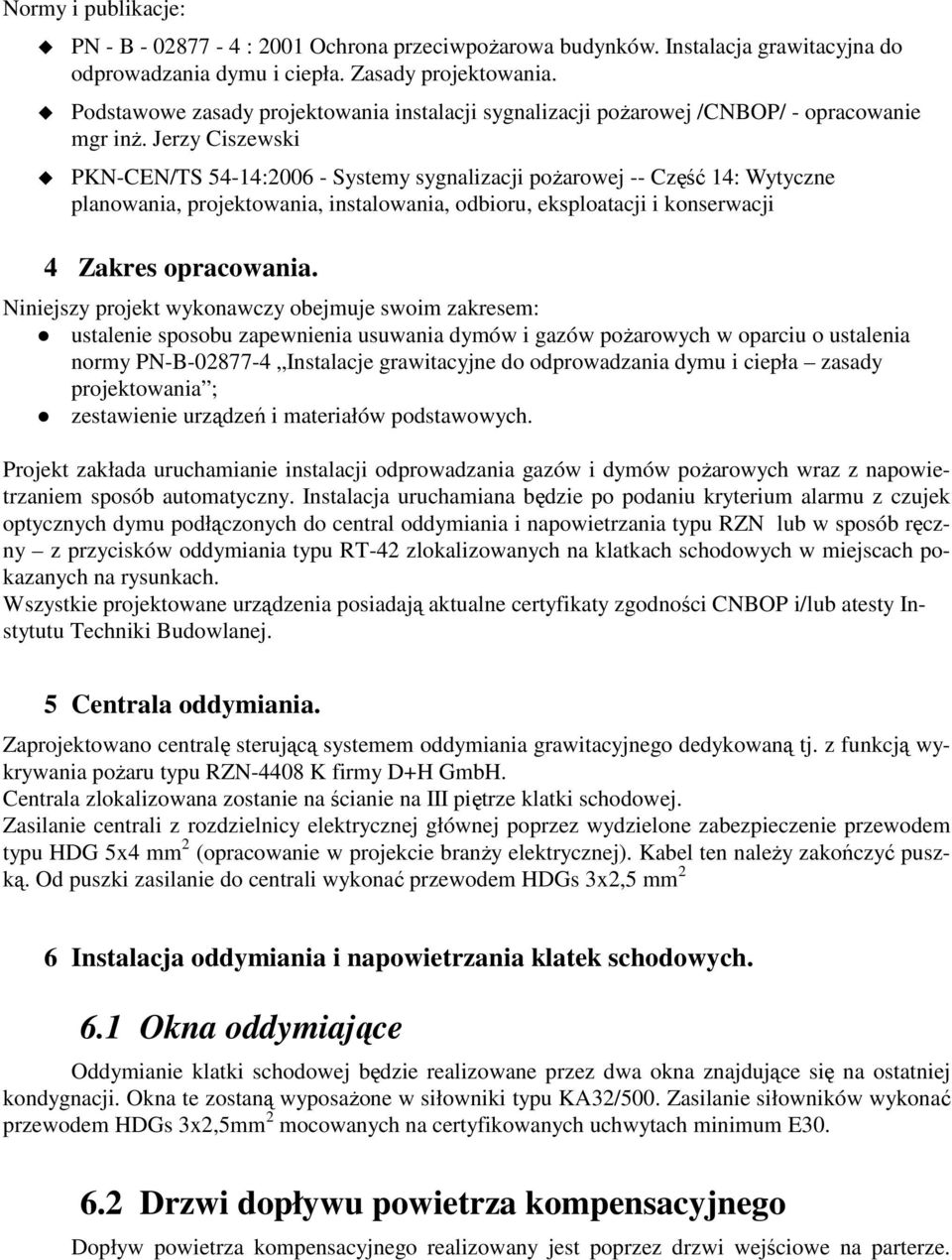

5 Normy i publikacje: PN - B : 2001 Ochrona przeciwpoŝarowa budynków. Instalacja grawitacyjna do odprowadzania dymu i ciepła. Zasady projektowania. Podstawowe zasady projektowania instalacji sygnalizacji poŝarowej /CNBOP/ - opracowanie mgr inŝ. Jerzy Ciszewski PKN-CEN/TS 54-14: Systemy sygnalizacji poŝarowej -- Część 14: Wytyczne planowania, projektowania, instalowania, odbioru, eksploatacji i konserwacji 4 Zakres opracowania. Niniejszy projekt wykonawczy obejmuje swoim zakresem: ustalenie sposobu zapewnienia usuwania dymów i gazów poŝarowych w oparciu o ustalenia normy PN-B Instalacje grawitacyjne do odprowadzania dymu i ciepła zasady projektowania ; zestawienie urządzeń i materiałów podstawowych. Projekt zakłada uruchamianie instalacji odprowadzania gazów i dymów poŝarowych wraz z napowietrzaniem sposób automatyczny. Instalacja uruchamiana będzie po podaniu kryterium alarmu z czujek optycznych dymu podłączonych do central oddymiania i napowietrzania typu RZN lub w sposób ręczny z przycisków oddymiania typu RT-42 zlokalizowanych na klatkach schodowych w miejscach pokazanych na rysunkach. Wszystkie projektowane urządzenia posiadają aktualne certyfikaty zgodności CNBOP i/lub atesty Instytutu Techniki Budowlanej. 5 Centrala oddymiania. Zaprojektowano centralę sterującą systemem oddymiania grawitacyjnego dedykowaną tj. z funkcją wykrywania poŝaru typu RZN-4408 K firmy D+H GmbH. Centrala zlokalizowana zostanie na ścianie na III piętrze klatki schodowej. Zasilanie centrali z rozdzielnicy elektrycznej głównej poprzez wydzielone zabezpieczenie przewodem typu HDG 5x4 mm 2 (opracowanie w projekcie branŝy elektrycznej). Kabel ten naleŝy zakończyć puszką. Od puszki zasilanie do centrali wykonać przewodem HDGs 3x2,5 mm 2 6 Instalacja oddymiania i napowietrzania klatek schodowych. 6.1 Okna oddymiające Oddymianie klatki schodowej będzie realizowane przez dwa okna znajdujące się na ostatniej kondygnacji. Okna te zostaną wyposaŝone w siłowniki typu KA32/500. Zasilanie siłowników wykonać przewodem HDGs 3x2,5mm 2 mocowanych na certyfikowanych uchwytach minimum E Drzwi dopływu powietrza kompensacyjnego Dopływ powietrza kompensacyjnego realizowany jest poprzez drzwi wejściowe na parterze.

6 Drzwi te naleŝy wyposaŝyć w trzymacze elektromagnetyczne. Ze względu, Ŝe drzwi te są drzwiami wyjściowymi zamykanymi poza godzinami pracy archiwum oraz ze względy na 24h obecność portiera zrezygnowano z automatycznego ich otwierania. W przypadku zadziałania systemu oddymiania, obowiązkiem dyŝurującego personelu jest otwarcie drzwi i zablokowaniem ich na trzymaczach. Trzymacze utrzymają drzwi w pozycji otwartej aŝ do zakończenia akcji gaśniczej. Zastosowanie przycisków RT- 42ST z sygnalizacją uszkodzenia oraz wbudowanym sygnalizatorem akustycznym gwarantuje poprawne przekazanie informacji personelowi. Zasilanie siłowników wykonać przewodem HDGs 3x2,5mm 2 mocowanych na certyfikowanych uchwytach minimum E Obliczenia dla systemu sterowania dymem w klatkach schodowych budynku Powierzchnie oddymiania i napowietrzania: Powierzchnia klatki schodowej 25,69 m 2. Wymagana powierzchnia czynna odymiania P cz =1,93 m 2 (7,5% powierzchni klatki schodowej) Przyjęte okna oddymiające: x1400mm (2 szt.) Powierzchnia obliczona oddymiania 2,8m 2 Wymagana powierzchnia czynna napowietrzania 2,8 m 2 Powierzchnia geometryczna drzwi drzwi wejściowe (poz.00) x2000mm Powierzchnia obliczona napowietrzania 2,8 m 2 UWAGA: Wszystkie powierzchnie czynne otworów obliczono zgodnie z PN-B Instalacja grawitacyjna do odprowadzania dymu i ciepła. Zasady projektowania. 7 Funkcjonowanie systemu w stanie dozoru i alarmu Uruchamianie systemu oddymiania i napowietrzania zrealizowane zostanie poprzez jednoczesne otwarcie okien oddymiających klatki schodowej (automatycznie przez centrale) oraz otwarcie drzwi napowietrzających wejściowych (otwieranych ręcznie przez personel po zadziałaniu centrali oddymiającej) nastąpi z chwilą wykrycia zagroŝenia poŝarowego przez czujki dymu lub po zbiciu szybki i wciśnięciu przycisku oddymiania. 8 MontaŜ urządzeń i instalacji przewodowych. Przy wykonawstwie instalacji oddymiania naleŝy przestrzegać postanowień obowiązujących norm, przepisów oraz wiedzy technicznej. Instalację systemu oddymiania wykonać:

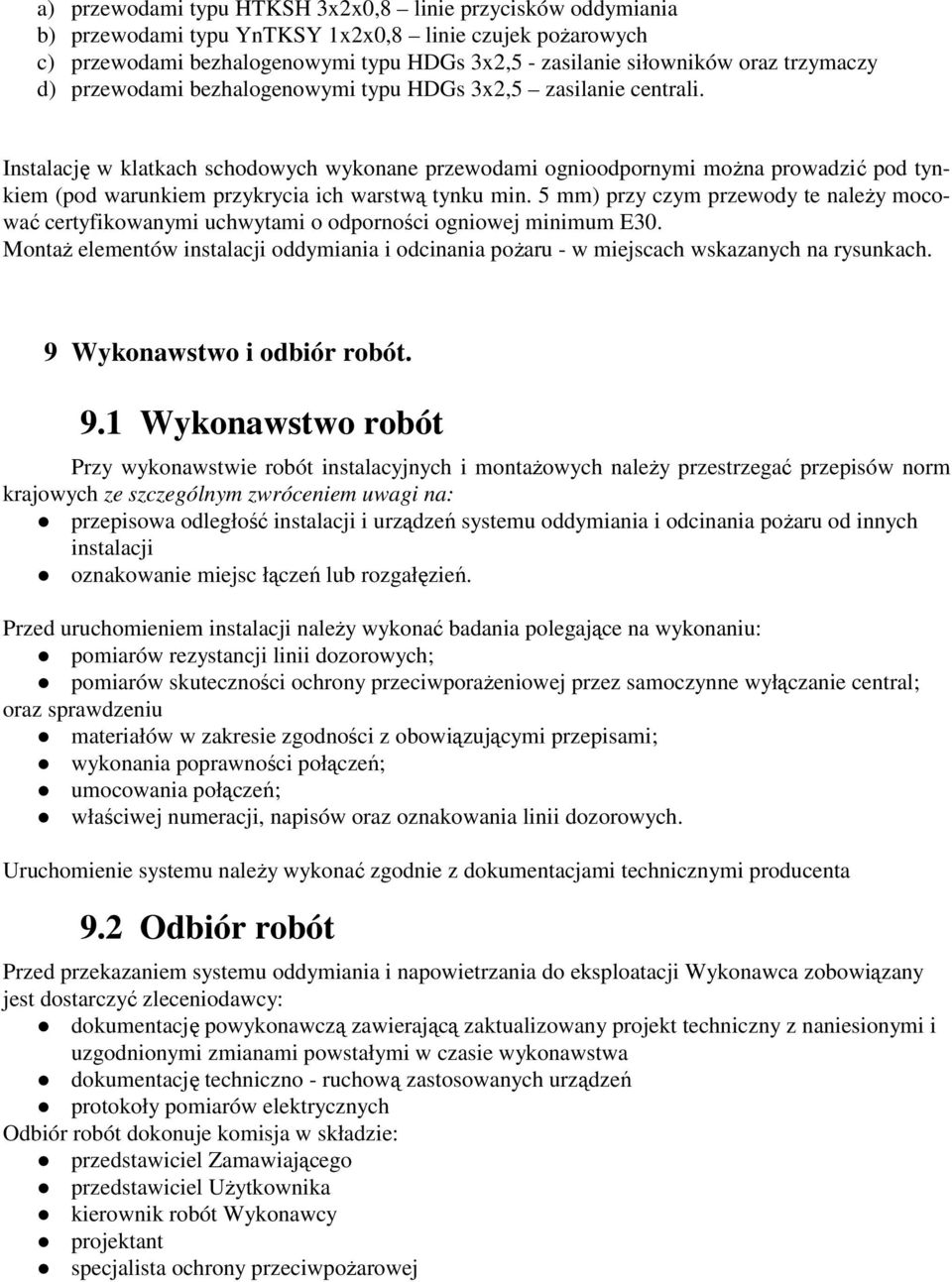

7 a) przewodami typu HTKSH 3x2x0,8 linie przycisków oddymiania b) przewodami typu YnTKSY 1x2x0,8 linie czujek poŝarowych c) przewodami bezhalogenowymi typu HDGs 3x2,5 - zasilanie siłowników oraz trzymaczy d) przewodami bezhalogenowymi typu HDGs 3x2,5 zasilanie centrali. Instalację w klatkach schodowych wykonane przewodami ognioodpornymi moŝna prowadzić pod tynkiem (pod warunkiem przykrycia ich warstwą tynku min. 5 mm) przy czym przewody te naleŝy mocować certyfikowanymi uchwytami o odporności ogniowej minimum E30. MontaŜ elementów instalacji oddymiania i odcinania poŝaru - w miejscach wskazanych na rysunkach. 9 Wykonawstwo i odbiór robót. 9.1 Wykonawstwo robót Przy wykonawstwie robót instalacyjnych i montaŝowych naleŝy przestrzegać przepisów norm krajowych ze szczególnym zwróceniem uwagi na: przepisowa odległość instalacji i urządzeń systemu oddymiania i odcinania poŝaru od innych instalacji oznakowanie miejsc łączeń lub rozgałęzień. Przed uruchomieniem instalacji naleŝy wykonać badania polegające na wykonaniu: pomiarów rezystancji linii dozorowych; pomiarów skuteczności ochrony przeciwporaŝeniowej przez samoczynne wyłączanie central; oraz sprawdzeniu materiałów w zakresie zgodności z obowiązującymi przepisami; wykonania poprawności połączeń; umocowania połączeń; właściwej numeracji, napisów oraz oznakowania linii dozorowych. Uruchomienie systemu naleŝy wykonać zgodnie z dokumentacjami technicznymi producenta 9.2 Odbiór robót Przed przekazaniem systemu oddymiania i napowietrzania do eksploatacji Wykonawca zobowiązany jest dostarczyć zleceniodawcy: dokumentację powykonawczą zawierającą zaktualizowany projekt techniczny z naniesionymi i uzgodnionymi zmianami powstałymi w czasie wykonawstwa dokumentację techniczno - ruchową zastosowanych urządzeń protokoły pomiarów elektrycznych Odbiór robót dokonuje komisja w składzie: przedstawiciel Zamawiającego przedstawiciel UŜytkownika kierownik robót Wykonawcy projektant specjalista ochrony przeciwpoŝarowej

8 inspektor nadzoru inwestorskiego konserwator instalacji. 10 Uwagi końcowe Osoby, które przewidziane są do obsługi, kontroli lub nadzoru urządzeń oddymiania naleŝy przeszkolić w zakresie obsługi systemu. Fakt przeszkolenia powinien być potwierdzony własnoręcznym podpisem przez osoby przeszkolone. W celu zapewnienia prawidłowej pracy, system oddymiania i odcinania poŝaru winien mieć zapewnianą fachowa obsługę. Obsługa winna być wykonywana w następujących czasookresach: Obsługa codzienna: sprawdzanie prawidłowości wskazań central oddymiania Obsługa kwartalna sprawdzanie prawidłowości działania układów i elementów sterowniczych, czyszczenie elementów wykazujących stan zabrudzenia, konserwacja baterii akumulatorów UWAGA: W ramach bieŝącej konserwacji instalacji oddymiającej przeszkolone osoby powinny, co najmniej raz w ciągu 30 dni przeprowadzać próbę załączania grawitacyjnego systemu oddymiania i dopływu powietrza kompensacyjnego, a takŝe kaŝdorazowo, czynność tą odnotować w ksiąŝce instalacji. Obsługa kwartalna powinna być wykonywana przez osoby posiadające autoryzacje producenta urządzeń. W innym przypadku producent moŝe nie uznać zasadności naprawy gwarancyjnej. 11 Zestawienie urządzeń i materiałów Lp Nazwa jm Ilość 1. Centrala oddymiania RZN 4408 K kpl 1 2. Optyczna czujka dymu wraz z gniazdem typu OSD kpl 8 3. Przycisk oddymiani z sygnalizatorem akustycznym i wskaźnikiem uszkodzenia typy RT 42 ST szt 3 4. Przycisk przewietrzania szt 1 5. Trzymacz elektromagnetyczny do drzwi + zwora szt 4 6. Przewód HTKSH PH30 3x2x0,8 mm 2 m Przewód HDGS 3x2,5 mm 2 m Przewód YnTKSY 2x2x0,8 mm 2 m Listwa PCV m Puszka połączeniowa EI30 szt Certyfikowane uchwyty mocujące do przewodów EI30 szt 180

9 12 Rysunki 01. Instalacja oddymiania. Schemat blokowy. 02. Instalacja oddymiania i napowietrzania. Rzut parteru. 03. Instalacja oddymiania i napowietrzania. Rzut I piętra. 04. Instalacja oddymiania i napowietrzania. Rzut II piętra. 05. Instalacja oddymiania i napowietrzania. Rzut III piętra
