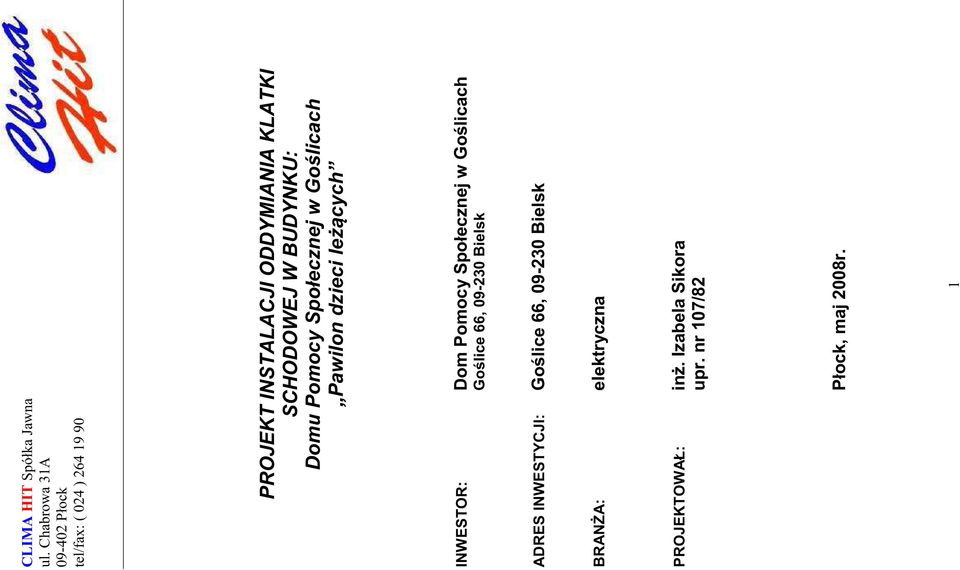

1 PROJEKT INSTALACJI ODDYMIANIA KLATKI SCHODOWEJ W BUDYNKU: Domu Pomocy Społecznej w Go licach Pawilon dzieci le cych INWESTOR: Dom Pomocy Społecznej w Go licach Go lice 66, Bielsk ADRES INWESTYCJI: Go lice 66, Bielsk BRAN A: elektryczna PROJEKTOWAŁ: in. Izabela Sikora upr. nr 107/82 Płock, maj 2008r. 1

w Go licach Go lice 66, 09-230 Bielsk ADRES INWESTYCJI: Go lice 66, 09-230

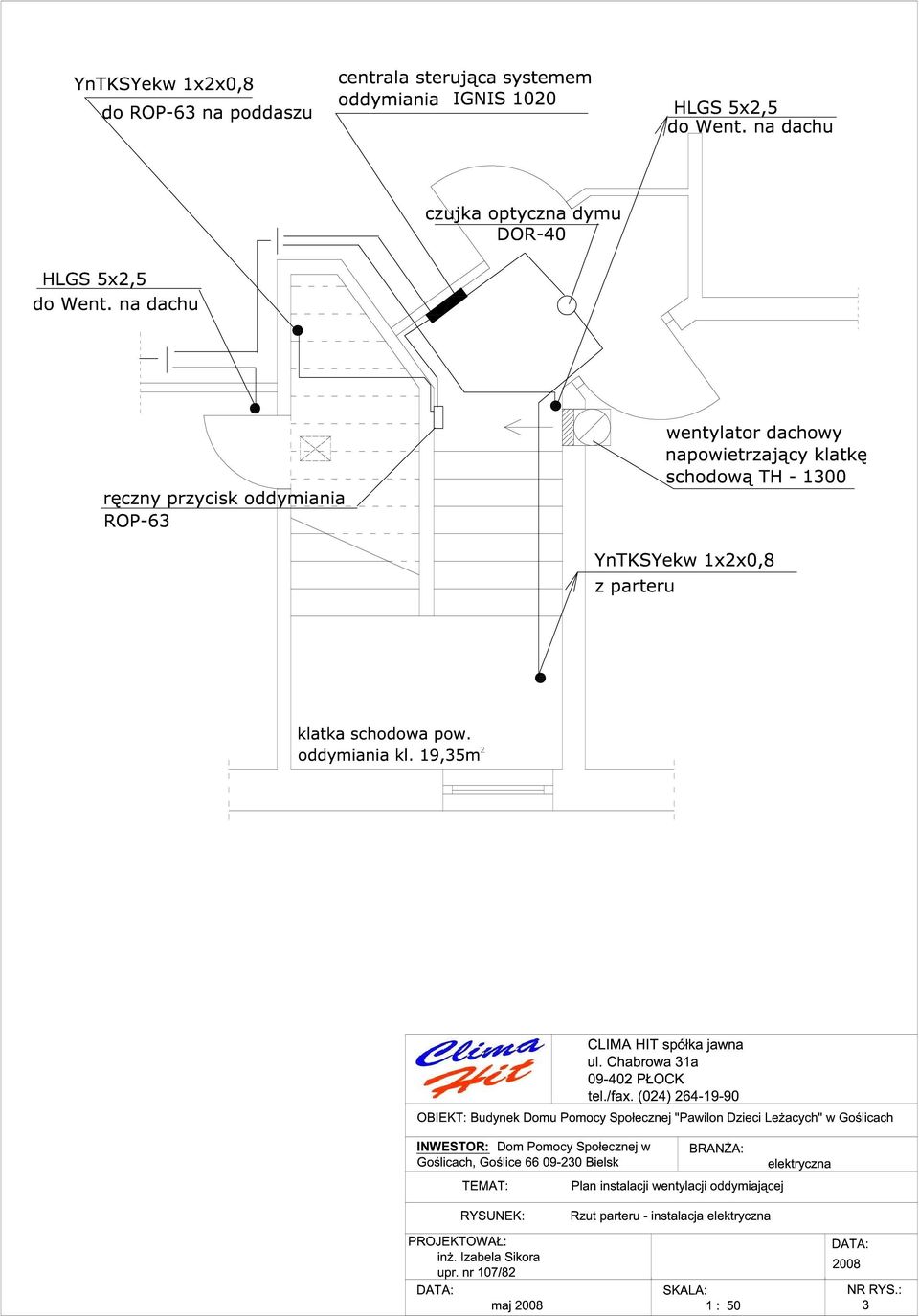

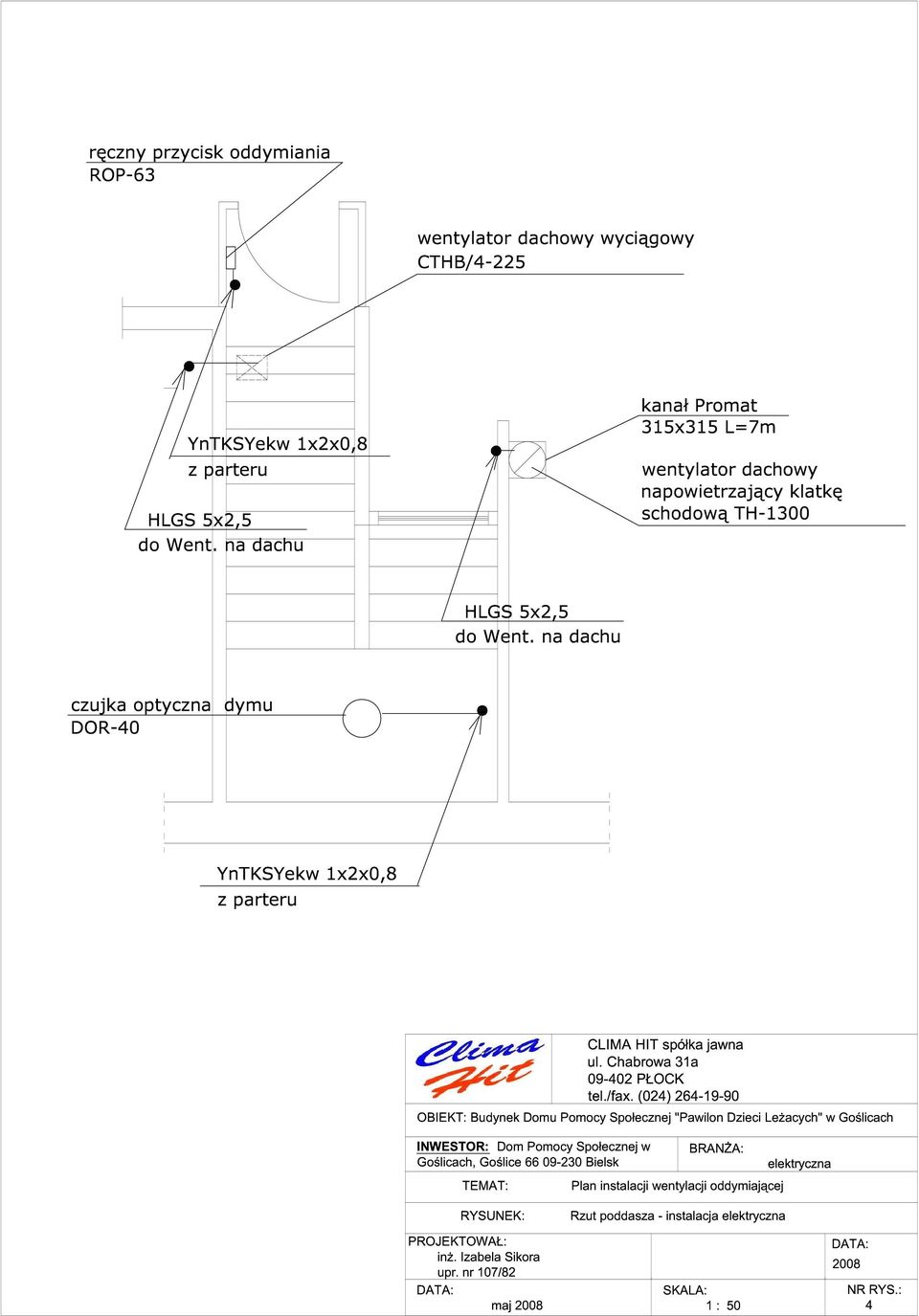

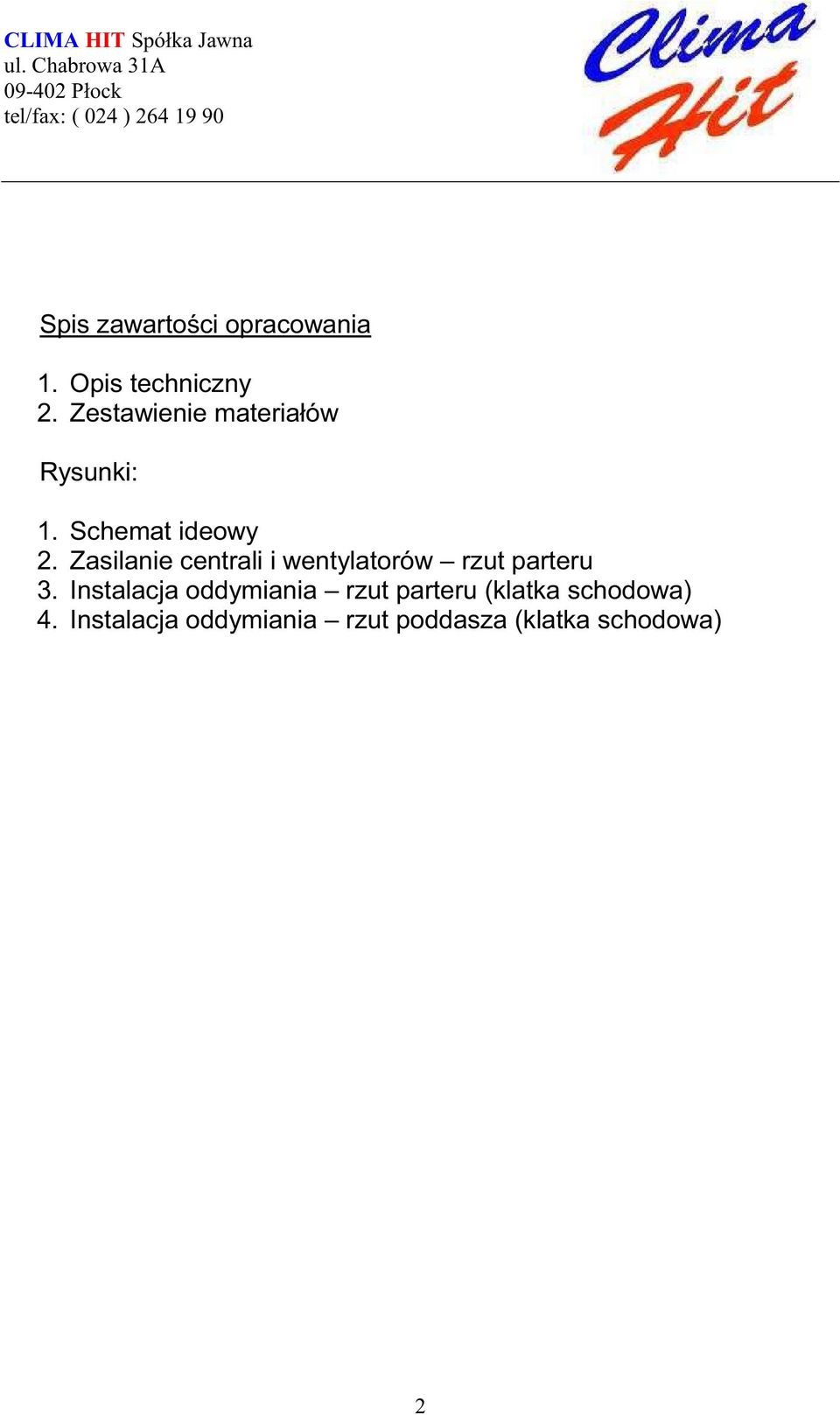

2 Spis zawarto ci opracowania 1. Opis techniczny 2. Zestawienie materiałów Rysunki: 1. Schemat ideowy 2. Zasilanie centrali i wentylatorów rzut parteru 3. Instalacja oddymiania rzut parteru (klatka schodowa) 4. Instalacja oddymiania rzut poddasza (klatka schodowa) 2

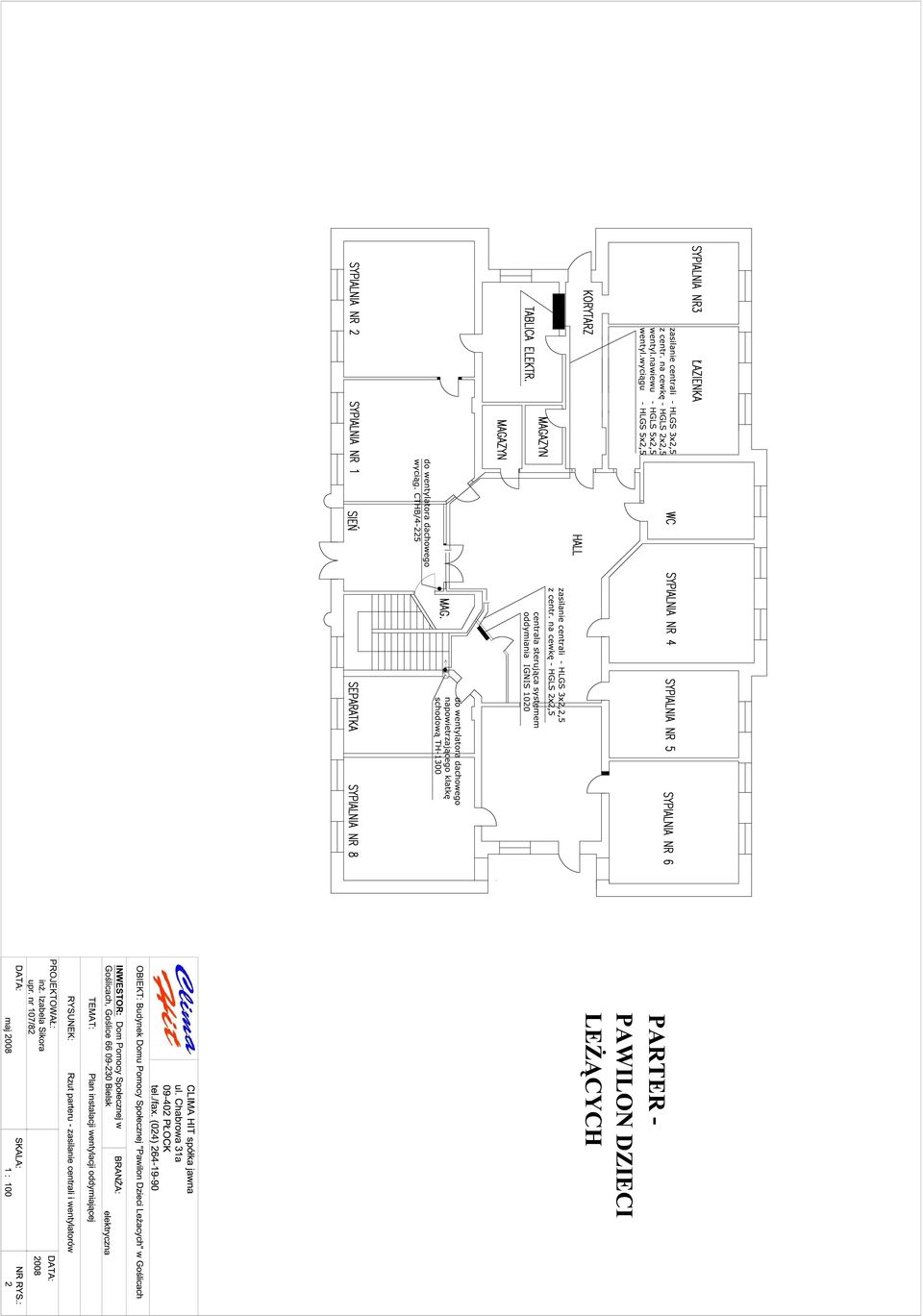

Zasilanie centrali i wentylatorów rzut parteru 3.

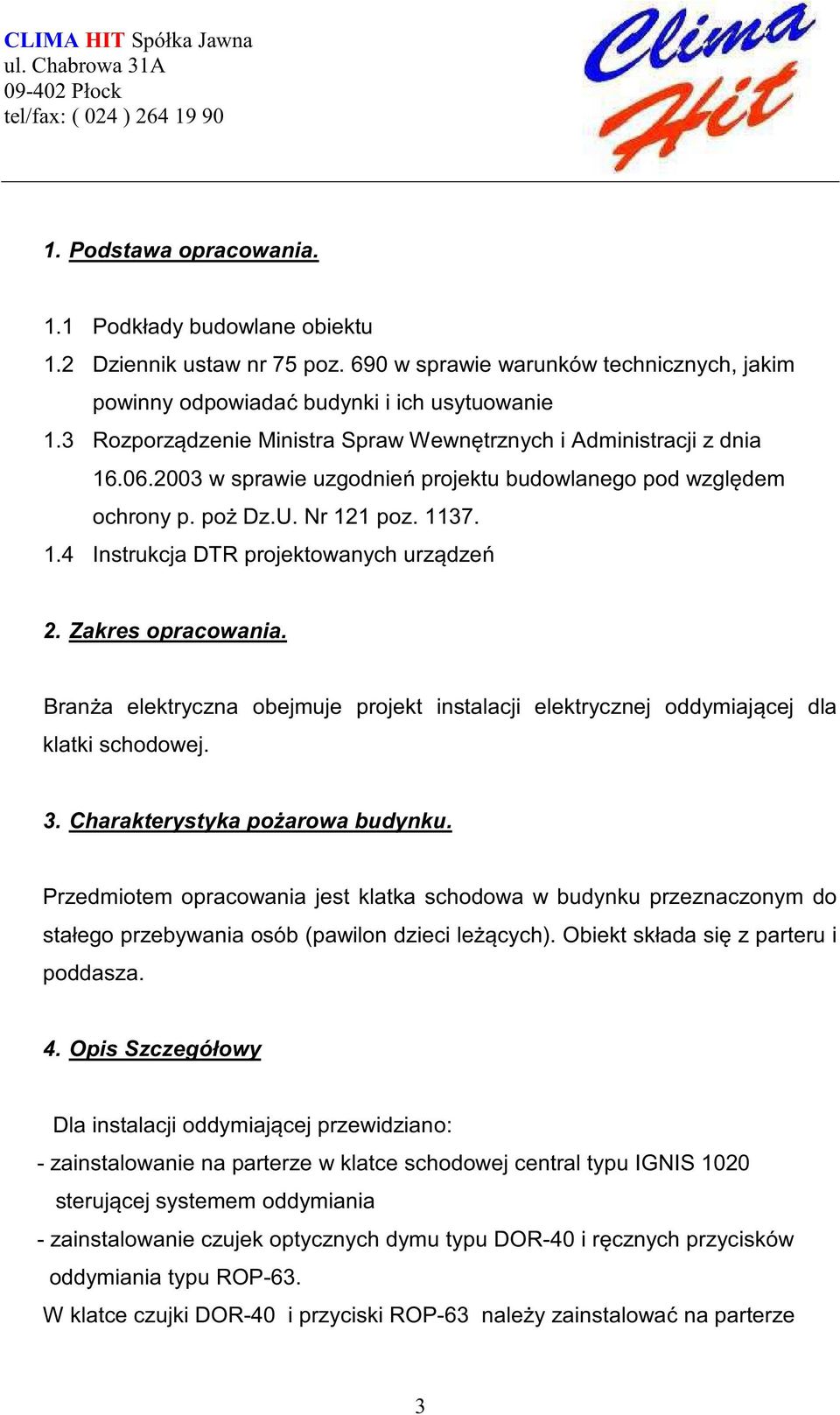

3 1. Podstawa opracowania. 1.1 Podkłady budowlane obiektu 1.2 Dziennik ustaw nr 75 poz. 690 w sprawie warunków technicznych, jakim powinny odpowiada budynki i ich usytuowanie 1.3 Rozporz dzenie Ministra Spraw Wewn trznych i Administracji z dnia w sprawie uzgodnie projektu budowlanego pod wzgl dem ochrony p. po Dz.U. Nr 121 poz Instrukcja DTR projektowanych urz dze 2. Zakres opracowania. Bran a elektryczna obejmuje projekt instalacji elektrycznej oddymiaj cej dla klatki schodowej. 3. Charakterystyka po arowa budynku. Przedmiotem opracowania jest klatka schodowa w budynku przeznaczonym do stałego przebywania osób (pawilon dzieci le cych). Obiekt składa si z parteru i poddasza. 4. Opis Szczegółowy Dla instalacji oddymiaj cej przewidziano: - zainstalowanie na parterze w klatce schodowej central typu IGNIS 1020 steruj cej systemem oddymiania - zainstalowanie czujek optycznych dymu typu DOR-40 i r cznych przycisków oddymiania typu ROP-63. W klatce czujki DOR-40 i przyciski ROP-63 nale y zainstalowa na parterze 3

Zakres opracowania. Bran a elektryczna obejmuje projekt instalacji elektrycznej oddymiaj cej dla klatki schodowej. 3. Charakterystyka po arowa budynku.

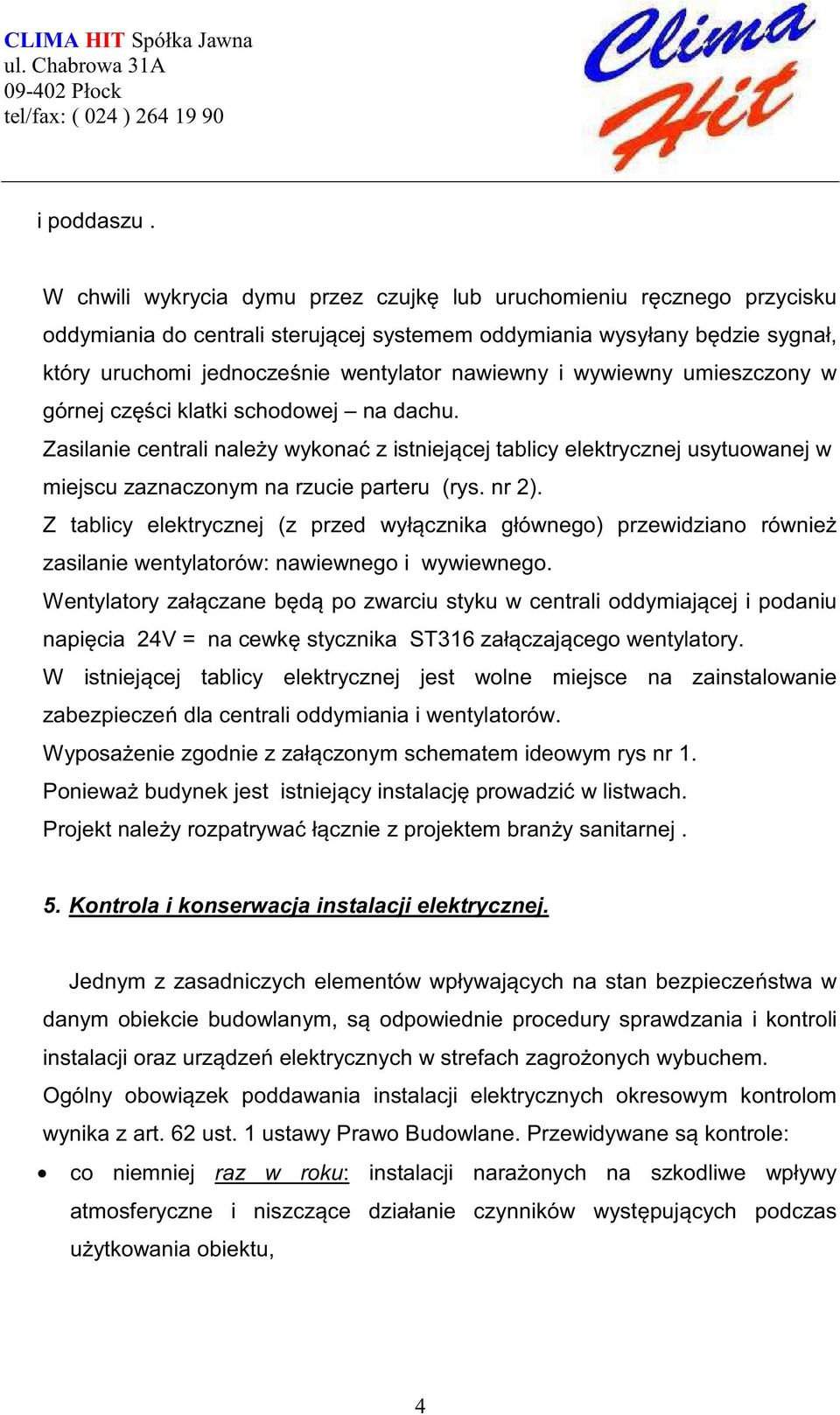

4 i poddaszu. W chwili wykrycia dymu przez czujk lub uruchomieniu r cznego przycisku oddymiania do centrali steruj cej systemem oddymiania wysyłany b dzie sygnał, który uruchomi jednocze nie wentylator nawiewny i wywiewny umieszczony w górnej cz ci klatki schodowej na dachu. Zasilanie centrali nale y wykona z istniej cej tablicy elektrycznej usytuowanej w miejscu zaznaczonym na rzucie parteru (rys. nr 2). Z tablicy elektrycznej (z przed wył cznika głównego) przewidziano równie zasilanie wentylatorów: nawiewnego i wywiewnego. Wentylatory zał czane b d po zwarciu styku w centrali oddymiaj cej i podaniu napi cia 24V = na cewk stycznika ST316 zał czaj cego wentylatory. W istniej cej tablicy elektrycznej jest wolne miejsce na zainstalowanie zabezpiecze dla centrali oddymiania i wentylatorów. Wyposa enie zgodnie z zał czonym schematem ideowym rys nr 1. Poniewa budynek jest istniej cy instalacj prowadzi w listwach. Projekt nale y rozpatrywa ł cznie z projektem bran y sanitarnej. 5. Kontrola i konserwacja instalacji elektrycznej. Jednym z zasadniczych elementów wpływaj cych na stan bezpiecze stwa w danym obiekcie budowlanym, s odpowiednie procedury sprawdzania i kontroli instalacji oraz urz dze elektrycznych w strefach zagro onych wybuchem. Ogólny obowi zek poddawania instalacji elektrycznych okresowym kontrolom wynika z art. 62 ust. 1 ustawy Prawo Budowlane. Przewidywane s kontrole: co niemniej raz w roku: instalacji nara onych na szkodliwe wpływy atmosferyczne i niszcz ce działanie czynników wyst puj cych podczas u ytkowania obiektu, 4

wywiewny umieszczony w górnej cz ci klatki schodowej na dachu. Zasilanie centrali nale y wykona z istniej cej tablicy elektrycznej usytuowanej w miejscu zaznaczonym na rzucie parteru (rys. nr 2).

5 co najmniej raz na 5 lat: badanie instalacji elektrycznej i piorunochronnej w zakresie stanu sprawno ci poł cze, osprz tu, zabezpiecze i rodków ochrony od pora e, oporno ci i izolacji oraz uziemie instalacji i aparatów. Przy wyznaczaniu odst pu czasu pomi dzy kontrolami okresowymi mog by tak e brane pod uwag, oprócz czynników powoduj cych pogorszenie si stanu technicznego instalacji lub urz dzenia, nast puj ce elementy: rodzaj urz dzenia, wskazówki producenta, klasyfikacja strefy, w której jest ono eksploatowane, wyniki poprzednich kontroli. Po wyznaczeniu odst pu czasu instalacje i urz dzenia nale y poddawa kontrolom wyrywkowym, maj cym potwierdzi lub zmodyfikowa proponowan cz stotliwo. Wyniki wszystkich kontroli powinny by dokumentowane. 5

Przy wyznaczaniu odst pu czasu pomi dzy kontrolami okresowymi mog by tak e brane pod uwag, oprócz czynników powoduj cych pogorszenie si stanu technicznego instalacji lub urz dzenia, nast

6 Zestawienie materiałów 1. Aparaty elektr. projektowane w tablicy elektr. istn. 1 kpl 2. Centrala steruj ca IGNIS 1020, 1 szt. 3. R czne przyciski oddymiania ROP-63, 2 szt. 4. Optyczne czujki dymowe DOR - 40, 2 szt. 5. Przewód HLGS 5x2,5 60 mb 6. Przewód HLGS 3x2,5 20 mb 7. Przewód HLGS 2x2,5 20 mb 8. Przewód YnTKSYekw 1x2x0,8 30 mb 9. Listwy 50 mb 6

Optyczne czujki dymowe DOR - 40, 2 szt. 5. Przewód HLGS 5x2,5 60 mb 6.
